一文告诉你什么是干接点和湿接点以及它们的作用原理

有源:就是有电.能产生电的方式.不光是供电电源,感应电,绝源不好,电磁感应都能产生电,电弧等.因此就是没接任何回路的情况下,只要该接点在以上环境中都易产生感应电或回路电,都是有源接点.在同等电压,同等相位极性一样的情况下和不同电压不同相位极性回路中完全不一样.例如老式交流接触器(CJ1)的一对辅助常开和常闭.当其中的一组接上强电控制回路后,另一组接弱电就有可能有问题,因为不能隔离电弧,既是这组没有接线,但相对于弱电回路,也是有源接点;假如,接的是同一电压等级和同一回路的,没用的那一组是无源的.这个问题在380V,220V,24V控制回路中常见.又如,在可燃气体场合,即使接点有隔离,但是绝缘不够,易放电.和地形成回路.即使没接线也不是无源接点.无源接点就是起隔离和不同控制回路中传递和控制信号的接点.在不同场和,防护等级和要求不一样.当然越高越好.和使用环境有关.现在的继电器在其绝缘的安全电压范围内,没用的接点大多是无源接点.但是常开和常闭一对的就要小心了干接点是干接点,无源是无源的.是两个概念.湿接点也有无源的.例如:一个工程塑料容器中的液体液为位的测量,用两个导电极测液位.因桶内液体在电气上与外界隔离和绝缘的.那么这对电极接入弱电回路(开关量数字量输入),这就可以看做无源的湿接点.因此无源和有源,干接点和湿接点.不能混同.是要用在实际的场合中来看的.目前防护很好的继电器,交流接触器都是干接点.这要看元器件的防护技术指标了.例如:某继电器24V场合下用的,其工程材质可以耐250V电压或380V,但是若用在660V场合下,其接点能看作干接点吗?这就看其材料的耐压了.本人在实践中就碰到写的耐压660V的,但是在660V环境下,使外壳漏电的断子排.虽然不是短路,但漏电在100V左右.更换端子后解决.材料的材质很重要.只要是再生塑料一般很难抗660V以上的.有源是有输出电源,信号内给无源是无输出电源,信号外给无源干接点有源和无源：有源，无源：是对AI来说的如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS 卡件提供，此现场仪表就称为有源信号。

有源,无源,干接点,湿接点的问题有源，无源，干接点，湿接点的问题1有源无源是对现场设备来说的么？AI卡件4线制，现场设备需要外接供电所以是无源的，AI卡件2线制，现场设备不需要外接电源供电所以是有源的？2.干接点=无源？湿接点=有源？这样理解对吗，还是说两者没有关系？3对于DI卡件来说接入的都是干接点？只是有的来自MCC有可能带强电所以我们加继电器隔离，若只是24v我们就可以不加继电器了，但是加上继电器也没有问题只是浪费资源和空间的问题么？4对于DO卡件来说，什么时候加继电器隔离？5DO卡件加继电器隔离，在继电器触电吸合的一侧来讲，如果现场是干接点的话我们要不要加24V?如果现场是湿接点，好像还有什么220，希望大家讲解下。

6讲讲有源，无源，干接点，湿接点到底是怎么个原理？最佳答案---------------1有源无源是对现场设备来说的么？AI卡件4线制，现场设备需要外接供电所以是无源的，AI卡件2线制，现场设备不需要外接电源供电所以是有源的？理解反了！如果设备是有源的，就是说要额外提供电源，信号线和电源线是分开走的，如你刚才说的四线制的接法，电源线和信号线分开走，设备需要额外的电源，额且这个电源可以另外取，既四线制的线只接信号线，电源线从另外的专用电源上接；而两线制的“无源”不是说不需要电源，而是电源线和信号线用的是同一路线，当你在组态时选择二线制的方法时，模块的测量通道其实也是电源的给定通道；-----------2.干接点=无源？湿接点=有源？这样理解对吗，还是说两者没有关系？干接点，对于一般的不同的设备厂家在同一现场使用的时候，相互之间可能需要得到对方的控制信号或者对方的工作状态；这时候如果直接把对方的24V正极接到自己的PLC 输入点上，不安全也不稳定不实际，所以交接信号线就用两根，利用对方的中间继电器或者其它常开点，既一般指的干接点，--------------3对于DI卡件来说接入的都是干接点？只是有的来自MCC有可能带强电所以我们加继电器隔离，若只是24v我们就可以不加继电器了，但是加上继电器也没有问题只是浪费资源和空间的问题么？也不是说高压的需要隔离，低压的不需要隔离；这是一个很大的误区，几个比较常见的错误24V测量，如果有两个24V 电源，取其中一个电源的正极，取另一个电源的M端，测量出的电压很多时候不是24V，这是因为很容易被忽落的电位差的问题，一般才测量交流电的时候，L线直接和大地测量，在测量DC24V的时候，也会有同样的习惯，如果对地测量出24V，只能说明侥幸以及所接线的不规范------------4对于DO卡件来说，什么时候加继电器隔离？这个要根据现场情况来，如果DO所带的都是电磁线圈等，相对比较大的负载，最好要加上中间继电器隔离一下，能很好的保护输[标签:内容]。

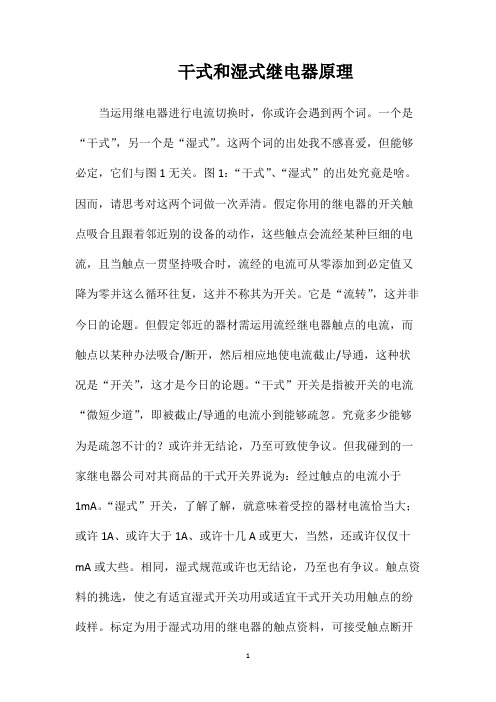

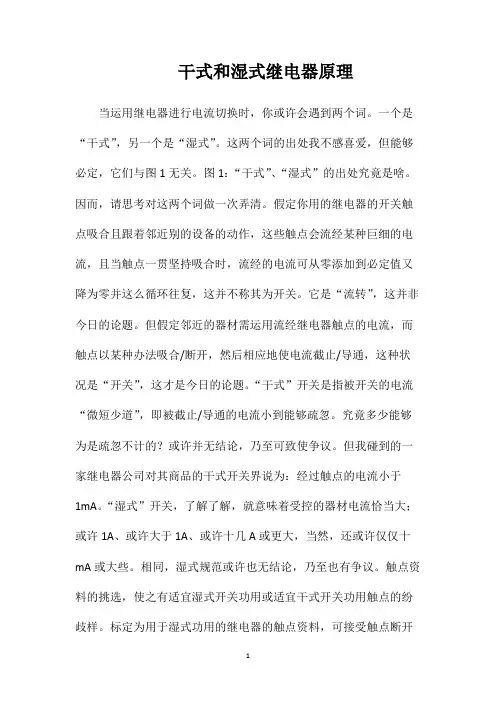

干式和湿式继电器原理当运用继电器进行电流切换时，你或许会遇到两个词。

一个是“干式”，另一个是“湿式”。

这两个词的出处我不感喜爱，但能够必定，它们与图1无关。

图1：“干式”、“湿式”的出处究竟是啥。

因而，请思考对这两个词做一次弄清。

假定你用的继电器的开关触点吸合且跟着邻近别的设备的动作，这些触点会流经某种巨细的电流，且当触点一贯坚持吸合时，流经的电流可从零添加到必定值又降为零并这么循环往复，这并不称其为开关。

它是“流转”，这并非今日的论题。

但假定邻近的器材需运用流经继电器触点的电流，而触点以某种办法吸合/断开，然后相应地使电流截止/导通，这种状况是“开关”，这才是今日的论题。

“干式”开关是指被开关的电流“微短少道”，即被截止/导通的电流小到能够疏忽。

究竟多少能够为是疏忽不计的？或许并无结论，乃至可致使争议。

但我碰到的一家继电器公司对其商品的干式开关界说为：经过触点的电流小于1mA。

“湿式”开关，了解了解，就意味着受控的器材电流恰当大；或许1A、或许大于1A、或许十几A或更大，当然，还或许仅仅十mA或大些。

相同，湿式规范或许也无结论，乃至也有争议。

触点资料的挑选，使之有适宜湿式开关功用或适宜干式开关功用触点的纷歧样。

标定为用于湿式功用的继电器的触点资料，可接受触点断开或闭合时弹跳拉出的电弧。

它们不只可接受电弧，实习上它们依托电弧作为触点清洗办法。

实习上，标定为湿式功用的继电器，若用于干式场合，其触点触摸面会逐渐发作污染，跟着时刻的推移，在运用中会与低阻触点闭合发作烦扰。

若呈现这种状况，就埋下了作业缺陷危险。

咱们不期望呈现这种状况。

相反，标定为干式功用的继电器只需不被用于湿式功用（一次也不可！），其低阻触点闭合才调就将一贯坚持。

常常被用作触点资料，它无需依托电弧，就可坚持清洗。

以舌簧继电器为例，实习大将标定的干式触点密封在布满慵懒气体的玻璃管中。

因而，在将标定的干式开关继电器用作湿式开关功用往后——当然该继电器或许（也或许不）满意湿式功用恳求——它必定不再适宜干式开关效能。

干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反DIO-数字输入输出电路Digital in and outDI数字输入端口Digital inDO数字输出端口Digital outPLC出来之后就接继电器线圈，然后电磁阀就接继电器的常开触点。

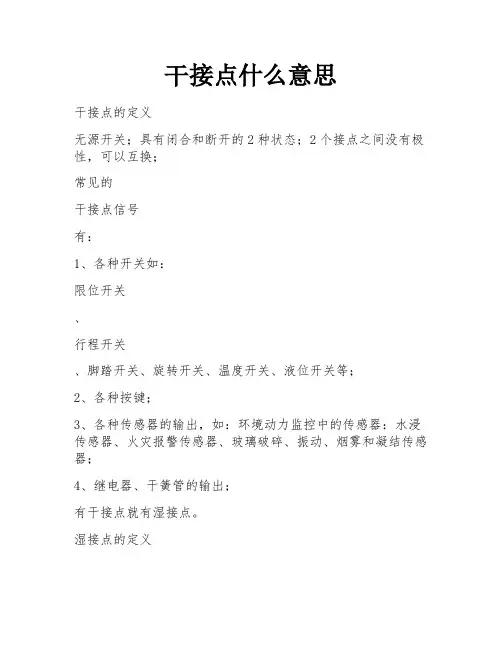

干接点什么意思
干接点的定义
无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；
常见的
干接点信号
有：
1、各种开关如：
限位开关
、
行程开关
、脚踏开关、旋转开关、温度开关、液位开关等；
2、各种按键；
3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；
4、继电器、干簧管的输出；
有干接点就有湿接点。

湿接点的定义
有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；
常见的湿接点信号有：
1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V 的输出也可以是湿接点，工业控制中使用较少；
2、把
TTL
电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、 NPN三极管的集电极输出和VCC；
4、
达林顿管
的集电极输出和VCC；
5、红外反射传感器和对射传感器的输出；
在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：
1、随便接入，降低工程成本和工程人员要求，提高工程速度
2、处理干接点开关量数量多
3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备
4、接入容易，接口容易统一。

干接点（干节点）和湿接点（湿节点）的定义、使用场合和调理方法2010年02月04日星期四09:22 A.M.干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点,是对于开关量而言的。

湿接点的定义：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC－》限流电阻－》光耦LED－》干接点1－》干接点2－》GND也可以：VCC－》干接点1－》干接点2－》限流电阻－》光耦LED－》GND湿接点的接入光耦，顺序如下：湿接点1－》限流电阻－》光耦LED－》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；干、湿触点是什么意思？有一种干式舌簧继电器和一种（水银）湿式舌簧继电器。

有源:就是有电.能产生电的方式.不光是供电电源,感应电,绝源不好,电磁感应都能产生电,电弧等.因此就是没接任何回路的情况下,只要该接点在以上环境中都易产生感应电或回路电,都是有源接点.在同等电压,同等相位极性一样的情况下和不同电压不同相位极性回路中完全不一样.例如老式交流接触器(CJ1)的一对辅助常开和常闭.当其中的一组接上强电控制回路后,另一组接弱电就有可能有问题,因为不能隔离电弧,既是这组没有接线,但相对于弱电回路,也是有源接点;假如,接的是同一电压等级和同一回路的,没用的那一组是无源的.这个问题在380V,220V,24V控制回路中常见.又如,在可燃气体场合,即使接点有隔离,但是绝缘不够,易放电.和地形成回路.即使没接线也不是无源接点.无源接点就是起隔离和不同控制回路中传递和控制信号的接点.在不同场和,防护等级和要求不一样.当然越高越好.和使用环境有关.现在的继电器在其绝缘的安全电压范围内,没用的接点大多是无源接点.但是常开和常闭一对的就要小心了干接点是干接点,无源是无源的.是两个概念.湿接点也有无源的.例如:一个工程塑料容器中的液体液为位的测量,用两个导电极测液位.因桶内液体在电气上与外界隔离和绝缘的.那么这对电极接入弱电回路(开关量数字量输入),这就可以看做无源的湿接点.因此无源和有源,干接点和湿接点.不能混同.是要用在实际的场合中来看的.目前防护很好的继电器,交流接触器都是干接点.这要看元器件的防护技术指标了.例如:某继电器24V场合下用的,其工程材质可以耐250V电压或380V,但是若用在660V场合下,其接点能看作干接点吗?这就看其材料的耐压了.本人在实践中就碰到写的耐压660V的,但是在660V环境下,使外壳漏电的断子排.虽然不是短路,但漏电在100V左右.更换端子后解决.材料的材质很重要.只要是再生塑料一般很难抗660V以上的.有源是有输出电源,信号内给无源是无输出电源,信号外给无源干接点有源和无源：有源，无源：是对AI来说的如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS 卡件提供，此现场仪表就称为有源信号。

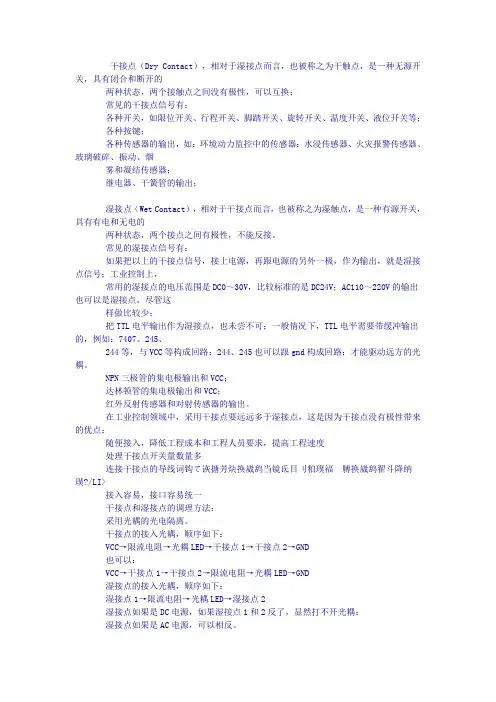

干接点（Dry Contact），相对于湿接点而言，也被称之为干触点，是一种无源开关，具有闭合和断开的两种状态，两个接触点之间没有极性，可以互换；常见的干接点信号有：各种开关，如限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；各种按键；各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；继电器、干簧管的输出；湿接点（Wet Contact），相对于干接点而言，也被称之为湿触点，是一种有源开关，具有有电和无电的两种状态，两个接点之间有极性，不能反接。

常见的湿接点信号有：如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

NPN三极管的集电极输出和VCC；达林顿管的集电极输出和VCC；红外反射传感器和对射传感器的输出。

在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：随便接入，降低工程成本和工程人员要求，提高工程速度处理干接点开关量数量多连接干接点的导线词钩て诙搪芳炔换崴鸹当镜氐目刂粕璞福膊换崴鸹翟斗降纳璞?/LI>接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC→限流电阻→光耦LED→干接点1→干接点2→GND也可以：VCC→干接点1→干接点2→限流电阻→光耦LED→GND湿接点的接入光耦，顺序如下：湿接点1→限流电阻→光耦LED→湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反。
