干接点

电路中什么是干接点?就是干路和支路的连接点，干路是并联电路中公共的部分，支路是电路中可单独存在的部分干接点：无源触点无源输入湿接点：有源触点有源输入主要在电机保护PLC电路上经常出现可以这样理解：干：就是没有水；湿：就是有水；水流：比喻电流；没有流就压电压干接点多见在PLC输入端西门子PLC DI I0.1----------->Q0.1日本PLC DI X0.1----------->Y0.1感应电压如果有会影响DI的信号正常表达如果有且较大就可能出现烧毁甚至安全事故处理办法：检查线路布置和走向工业环境恶劣使用屏蔽信号线（调整线路）使用隔离信号！干接点信号转换器用于模拟量信号的数字化，并提供给计算机进行分析处理；干接点信号转换器还可用于开关量信号的采集，经组态软件判断后控制开关量的输出。

24V控制回路中常见,只要该接点在以上环境中都易产生感应电或回路电. 本人在实践中就碰到写的耐压660V的,但是在660V环境下,交流接触器都是干接点.例如.当其中的一组接上强电控制回路后,没用的接点大多是无源接点,也是有源接点.只要是再生塑料一般很难抗660V以上的.不光是供电电源,另一组接弱电就有可能有问题:就是有电,这就可以看做无源的湿接点.不能混同:某继电器24V场合下用的,无源是无源的,但是若用在660V 场合下.即使没接线也不是无源接点.目前防护很好的继电器.更换端子后解决. 又如.是两个概念,既是这组没有接线.能产生电的方式,但是绝缘不够.这个问题在380V,在可燃气体场合,接的是同一电压等级和同一回路的;假如,防护等级和要求不一样,即使接点有隔离,感应电,但相对于弱电回路,干接点和湿接点.例如. 因此无源和有源.这要看元器件的防护技术指标了.但是常开和常闭一对的就要小心了干接点是干接点.和地形成回路. 现在的继电器在其绝缘的安全电压范围内,电弧等,绝源不好.和使用环境有关,同等相位极性一样的情况下和不同电压不同相位极性回路中完全不一样.材料的材质很重要.虽然不是短路,因为不能隔离电弧,电磁感应都能产生电.那么这对电极接入弱电回路(开关量数字量输入),用两个导电极测液位,但漏电在100V左右.因此就是没接任何回路的情况下.在不同场和. 无源接点就是起隔离和不同控制回路中传递和控制信号的接点. 在同等电压,都是有源接点. 例如老式交流接触器(CJ1)的一对辅助常开和常闭. 湿接点也有无源的?这就看其材料的耐压了,没用的那一组是无源的,易放电,220V,使外壳漏电的断子排.当然越高越好,其接点能看作干接点吗:一个工程塑料容器中的液体液为位的测量.因桶内液体在电气上与外界隔离和绝缘的.是要用在实际的场合中来看的,其工程材质可以耐250V电压或380V. 有源是有输出电源有源回复:如果只看概念不好理解的话，就利用图理解一下。

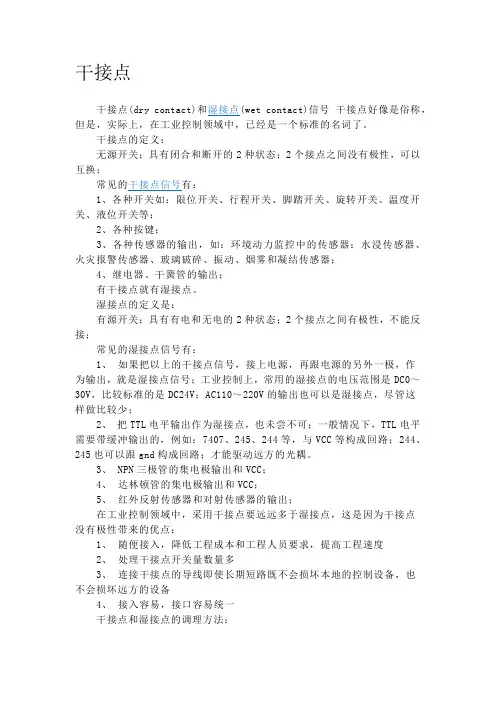

干接点干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、 NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND 也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND 湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；。

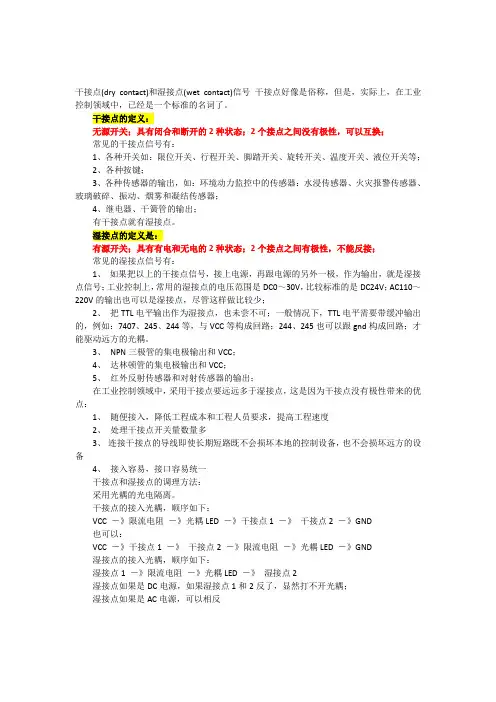

干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反DIO-数字输入输出电路Digital in and outDI数字输入端口Digital inDO数字输出端口Digital outPLC出来之后就接继电器线圈，然后电磁阀就接继电器的常开触点。

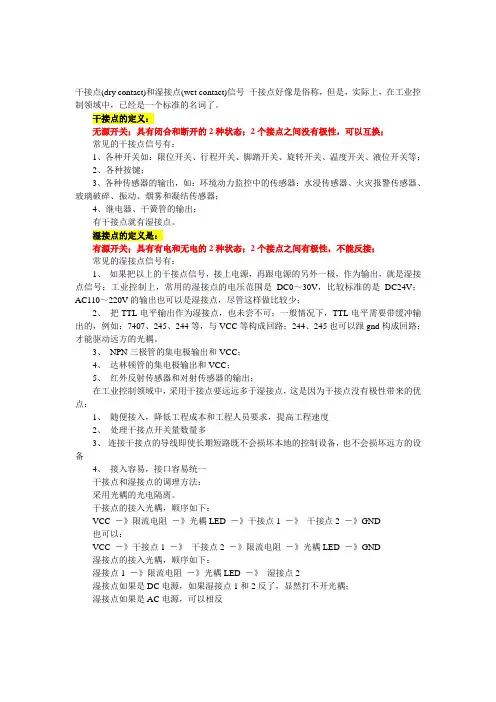

干接点（干节点）和湿接点（湿节点）的定义、使用场合和调理方法2010年02月04日星期四09:22 A.M.干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点,是对于开关量而言的。

湿接点的定义：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC－》限流电阻－》光耦LED－》干接点1－》干接点2－》GND也可以：VCC－》干接点1－》干接点2－》限流电阻－》光耦LED－》GND湿接点的接入光耦，顺序如下：湿接点1－》限流电阻－》光耦LED－》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反；干、湿触点是什么意思？有一种干式舌簧继电器和一种（水银）湿式舌簧继电器。

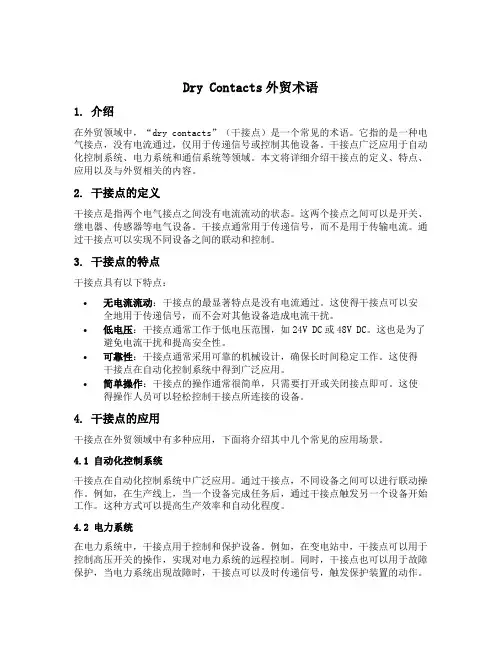

Dry Contacts外贸术语1. 介绍在外贸领域中，“dry contacts”（干接点）是一个常见的术语。

它指的是一种电气接点，没有电流通过，仅用于传递信号或控制其他设备。

干接点广泛应用于自动化控制系统、电力系统和通信系统等领域。

本文将详细介绍干接点的定义、特点、应用以及与外贸相关的内容。

2. 干接点的定义干接点是指两个电气接点之间没有电流流动的状态。

这两个接点之间可以是开关、继电器、传感器等电气设备。

干接点通常用于传递信号，而不是用于传输电流。

通过干接点可以实现不同设备之间的联动和控制。

3. 干接点的特点干接点具有以下特点：•无电流流动：干接点的最显著特点是没有电流通过。

这使得干接点可以安全地用于传递信号，而不会对其他设备造成电流干扰。

•低电压：干接点通常工作于低电压范围，如24V DC或48V DC。

这也是为了避免电流干扰和提高安全性。

•可靠性：干接点通常采用可靠的机械设计，确保长时间稳定工作。

这使得干接点在自动化控制系统中得到广泛应用。

•简单操作：干接点的操作通常很简单，只需要打开或关闭接点即可。

这使得操作人员可以轻松控制干接点所连接的设备。

4. 干接点的应用干接点在外贸领域中有多种应用，下面将介绍其中几个常见的应用场景。

4.1 自动化控制系统干接点在自动化控制系统中广泛应用。

通过干接点，不同设备之间可以进行联动操作。

例如，在生产线上，当一个设备完成任务后，通过干接点触发另一个设备开始工作。

这种方式可以提高生产效率和自动化程度。

4.2 电力系统在电力系统中，干接点用于控制和保护设备。

例如，在变电站中，干接点可以用于控制高压开关的操作，实现对电力系统的远程控制。

同时，干接点也可以用于故障保护，当电力系统出现故障时，干接点可以及时传递信号，触发保护装置的动作。

4.3 通信系统干接点在通信系统中也有重要作用。

例如，在电话系统中，干接点用于传递呼叫信号。

当有电话呼入时，干接点会闭合，触发电话铃声响起。

干接点(dry contact)和湿接点(wet contact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。

干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；有干接点就有湿接点。

湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；常见的湿接点信号有：1、如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；2、把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3、NPN三极管的集电极输出和VCC；4、达林顿管的集电极输出和VCC；5、红外反射传感器和对射传感器的输出；在工业控制领域中，采用干接点要远远多于湿接点，这是因为干接点没有极性带来的优点：1、随便接入，降低工程成本和工程人员要求，提高工程速度2、处理干接点开关量数量多3、连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备4、接入容易，接口容易统一干接点和湿接点的调理方法：采用光耦的光电隔离。

干接点的接入光耦，顺序如下：VCC －》限流电阻－》光耦LED －》干接点1 －》干接点2 －》GND也可以：VCC －》干接点1 －》干接点2 －》限流电阻－》光耦LED －》GND湿接点的接入光耦，顺序如下：湿接点1 －》限流电阻－》光耦LED －》湿接点2湿接点如果是DC电源，如果湿接点1和2反了，显然打不开光耦；湿接点如果是AC电源，可以相反DIO-数字输入输出电路Digital in and outDI数字输入端口Digital inDO数字输出端口Digital outPLC出来之后就接继电器线圈，然后电磁阀就接继电器的常开触点。

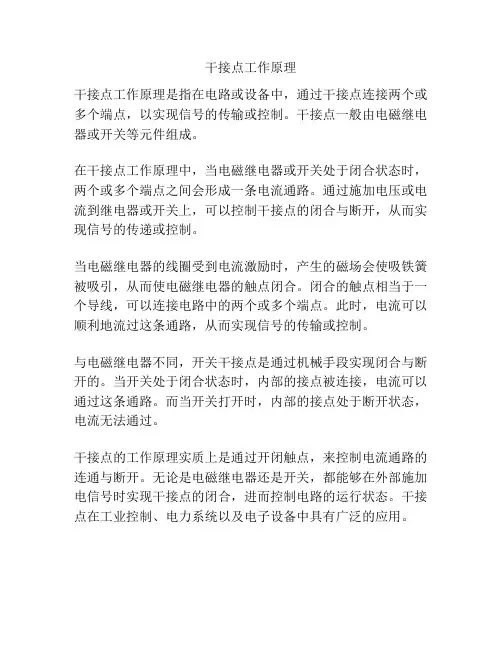

干接点工作原理
干接点工作原理是指在电路或设备中，通过干接点连接两个或多个端点，以实现信号的传输或控制。

干接点一般由电磁继电器或开关等元件组成。

在干接点工作原理中，当电磁继电器或开关处于闭合状态时，两个或多个端点之间会形成一条电流通路。

通过施加电压或电流到继电器或开关上，可以控制干接点的闭合与断开，从而实现信号的传递或控制。

当电磁继电器的线圈受到电流激励时，产生的磁场会使吸铁簧被吸引，从而使电磁继电器的触点闭合。

闭合的触点相当于一个导线，可以连接电路中的两个或多个端点。

此时，电流可以顺利地流过这条通路，从而实现信号的传输或控制。

与电磁继电器不同，开关干接点是通过机械手段实现闭合与断开的。

当开关处于闭合状态时，内部的接点被连接，电流可以通过这条通路。

而当开关打开时，内部的接点处于断开状态，电流无法通过。

干接点的工作原理实质上是通过开闭触点，来控制电流通路的连通与断开。

无论是电磁继电器还是开关，都能够在外部施加电信号时实现干接点的闭合，进而控制电路的运行状态。

干接点在工业控制、电力系统以及电子设备中具有广泛的应用。
