碳化硅外延cvd法-概述说明以及解释1.引言1.1 概述概述碳化硅外延化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的制备高质量碳化硅薄膜的技术。
该方法通过在高温下将气态前驱体降解分解，使其原子重新组合并在基底表面形成固态薄膜。
碳化硅具有优异的热导性、尺寸稳定性和化学稳定性，在高温、高功率及特殊工况下具有广泛的应用前景。
本文将介绍碳化硅外延CVD法的原理、工艺和应用。
首先，将对CVD 法的基本原理进行阐述，包括分解反应机理、气相热化学反应和沉积动力学等方面。
其次，会详细介绍碳化硅外延CVD法在制备晶态碳化硅薄膜方面的应用，包括各种衬底材料的使用、反应温度和气氛的选择，以及前驱体选择等方面的优化。
最后，我们将对碳化硅外延CVD法的优势进行总结，并展望其在未来的发展前景。
通过本文的阐述，读者可以全面了解碳化硅外延CVD法的研究现状和应用前景，以及该技术在能源、光电子、半导体和化学等领域的潜在应用价值。
同时，本文还将提供一些可供参考的研究方向和问题，以促进碳化硅外延CVD法的进一步发展和应用。
1.2文章结构1.2 文章结构本文主要介绍了碳化硅外延CVD法的技术和应用。
具体内容包括以下几个方面：第二部分将详细介绍碳化硅外延技术。
首先会对碳化硅外延的基本概念进行解释，并介绍其在半导体工业中的重要性。
然后会介绍CVD法在碳化硅外延中的应用，包括其原理、工艺流程和实验设备等。
第三部分将对碳化硅外延CVD法的优势进行总结。
这一部分将重点探讨CVD法在碳化硅外延制备中的优点，如高晶体质量、可控性和制备效率等。
最后，第四部分将展望碳化硅外延CVD法在未来的发展前景。
这一部分将分析当前碳化硅外延CVD法存在的挑战和问题，并提出改进和发展思路，以期实现碳化硅外延技术的进一步发展和应用。
通过对碳化硅外延CVD法的全面介绍和分析，本文旨在为读者提供全面了解碳化硅外延CVD法的基础知识，以及认识和认识碳化硅外延技术在半导体工业中的应用前景。

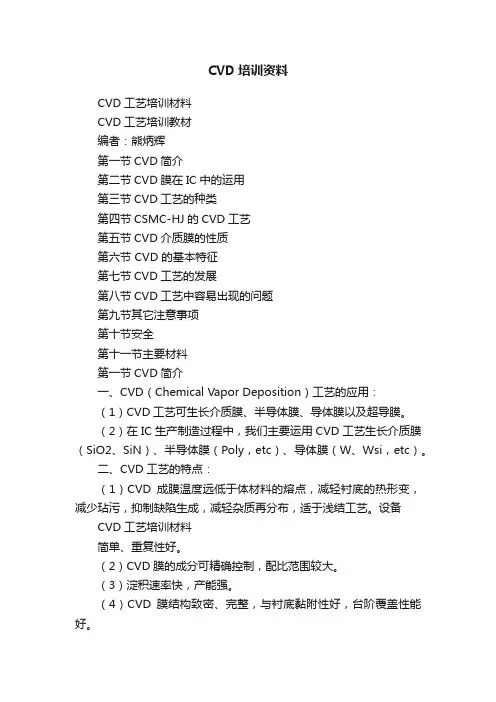

CVD培训资料CVD工艺培训材料CVD工艺培训教材编者：熊炳辉第一节CVD简介第二节CVD膜在IC中的运用第三节CVD工艺的种类第四节CSMC-HJ的CVD工艺第五节CVD介质膜的性质第六节 CVD 的基本特征第七节CVD工艺的发展第八节CVD工艺中容易出现的问题第九节其它注意事项第十节安全第十一节主要材料第一节CVD简介一、CVD（Chemical Vapor Deposition）工艺的应用：（1）CVD工艺可生长介质膜、半导体膜、导体膜以及超导膜。
（2）在IC生产制造过程中，我们主要运用CVD工艺生长介质膜（SiO2、SiN）、半导体膜（Poly，etc）、导体膜（W、Wsi，etc）。
二、CVD工艺的特点：（1）CVD成膜温度远低于体材料的熔点，减轻衬底的热形变，减少玷污，抑制缺陷生成，减轻杂质再分布，适于浅结工艺。
设备CVD工艺培训材料简单、重复性好。
（2）CVD膜的成分可精确控制，配比范围较大。
（3）淀积速率快，产能强。
（4）CVD膜结构致密、完整，与衬底黏附性好，台阶覆盖性能好。
三、选择CVD反应剂的准则：（1）反应剂的纯度及蒸汽压必须足够高。
（2）反应副产物必须是高挥发性的。
（3）淀积物必须是稳定的化合物、固溶体或挥发性极低的物质。
（4）需考虑CVD反应的热力学、动力学、薄膜的结晶学等特性以及生产的安全性。
第二节CVD膜在IC中的运用一、介质膜在IC中的应用：CVD介质膜主要用于PMD、IMD、Passivation等，搀杂的CVD 介质膜也可作为扩散用杂质源。
CVD介质膜还被用作抗反射层，ARC （Anti-Reflect Coat）等。
金属前介质层（PMD）：（1）淀积温度不受金属限制，但有搀杂可动性的要求。
（2）通常PSG（phosphoro-silicate glass）、BPSG（boro-phospho-silicate glass）被应用。
金属间介质层（IMD）：（1）淀积温度受到金属限制。
