WVH-02触摸屏线控器操作说明2013版

成都龙腾锐达科技有限公司提供成都龙腾锐达科技有限公司重要声明：手册中涉及到的图片信息以及功能示意图，因产品型号不同，可能与实际产品有所出入，请以实物为准。

随着产品的更新换代或升级，本手册内容将会做相应的修改，公司保留对本手册的内容进行修改的权利，恕不另行通知。

本手册版权属于公司，未经许可不得以任何形式和手段复制或抄袭本手册内容。

衷心感谢您选用消费终端，为保持该设备处于最佳状态，延长使用寿命，在使用前，请仔细阅读本手册。

1)遵守标注在设备上的所有警示；2)远离容易引起电磁干扰或易产生静电的环境；3)使用随机配备的电源适配器和电池；4)不要与大功率或容易引起电压波动的电器设备使用同一交流电源插座；5)避免在阳光直射、靠近热源、油烟、多尘或有腐蚀性气体的地方使用；6)如有液体洒落到机体上，请及时切断电源，并用干布擦拭干净；7)请勿将其它物体从外壳孔隙推入机体内，防止触电或引起短路；8)定期清洁设备外观。

清洁前，关闭电源开关，拔下电源插头，使用微湿的柔软布料擦拭；9)妥善放置电源适配器及电源线，防止电源线被踩踏、拉扯，造成机具跌落损坏；10)每次开机后请检查时钟是否准确，若出现较大偏差（如超过5分钟），需校正时间后才能使用，否则可能会造成数据混乱；11)若长期不使用，请清洁机具，保持机具整洁及干燥，将机具、配件、用户手册等重新放回原包装箱内，在通风干燥的环境中保存。

12)请勿自行拆装本产品，以防止损坏机器、丢失数据、触电或产生其它危险。

如需检修请联系服务商；13)使用过程中，如出现其它异常情况，请详细记录当前设备状态，并与服务商联系。

目录1.11.1 12. 1.234 3.5 4.设备外观及接口说明 ..............................................................................................................7 4.1 74.2 84.3 88 5.10115.1 116.5.212136.1 136.214 6.2.1 14 6.2.2 14 6.2.3 18 6.2.4 206.2.5 21 6.36.2.622 2222 6.46.3.22324 6.4.1 24 6.4.2 25 6.4.3 26 6.4.4 26 6.4.5 28 6.4.6 286.4.7 296.4.83132 附录二：系统提示及处理措施 ............................................................................................................3638 设备开机不启动 ............................................................................................................................38 3839 刷卡提示“无此卡号” ................................................................................................................39 终端设备频繁重启 ........................................................................................................................ 40 如何删除终端数据 ........................................................................................................................ 40 通过网络不能传输数据 ................................................................................................................4041 U 盘操作不成功 ............................................................................................................................41 4242 repair 方式软件升级 .....................................................................................................................421. 前言本终端设备使用电子支付手段及介质，如非接触式ID卡、MF1卡及其兼容卡、CPU卡、RFID-UIM卡、RFID-SIM 卡等代替小额现金、代金券进行支付，适用于各类小额消费场所，如餐厅、售卖点、会所的电子收费。

触摸屏遥控器使用说明卓居智能――单火线遥控器系列非常感谢您选择使用卓居智能科技有限公司提供的智能家居系列产品，使我们能有机会为您提供我们的服务。

在您安装使用之前，请详细阅读本手册，如有不能确定之处，请联系我们的客服：400 646 7866；广州卓居智能有限公司位于广州天河软件园智慧核心区-广州互联网产业园内。

公司是以专业智能家居系统研发和销售为主的高科技企业。

产品均通过权威部门的检测，高于国家对电工产品的质量和安全要求。

在国家十二五规划对物联网产业大力支持的大背景下，公司秉承“开拓，创新，诚信，务实”的经营理念，致力于帮助客户实现便捷，时尚，节能的高品质家居生活，为国内外客户提供最佳的产品和最优质的服务。

TEL: 400 646 7866 - 1 -目录一. 系统说明................................................................................................................................. - 3 -A,什么是单火线 (3)B,什么是集中控制 (3)C,什么是场景控制 (3)D,什么是遥控对码 (4)二. 外观,按键说明. ....................................................................................................................... - 5 -三. 功能说明................................................................................................................................. - 6 -A,开关 (6)1.阀门控制： .............................................................................................................................. - 6 -2.遥控器 ...................................................................................................................................... - 7 -3.灯光控制 .................................................................................................................................. - 9 -4.调光控制 ................................................................................................................................ - 10 -5.智能窗帘 ................................................................................................................................ - 10 -B,场景. (12)C,设置 (13)1.系统设置 ................................................................................................................................ - 13 -2.场景设置 ................................................................................................................................ - 17 -3.安全设置 ................................................................................................................................ - 22 -四. 附录 ...................................................................................................................................... - 23 -A,技术参数 (23)B,产品清单 (23)五. 售后保障与技术支持 ........................................................................................................... - 24 - TEL: 400 646 7866 - 2 -一. 系统说明A, 什么是单火线单火线开关是只使用一组触点的开关控制器，接在火线上，通过接通或断开这条火线通路,达到控制灯光亮灭的效果.相对应的,是零火线开关. 零火线开关要使用两组触点，分别接零线和火线，通过控制火线和零线的同时通断,来控制灯光的亮和灭.目前国内大部分的家庭使用的开关都是单火线的.这样布线方便,节约线材. 但是,因为技术问题,国内外主流的无线遥控开关控制器在安装使用的时候,都要使用到零线和火线,即是零火线控制器. 这样,室内原有的布线就要进行重新设计,重新走线,工作量大,对墙体的伤害也较大. 卓居智能科技有限公司依靠自己的研发优势,解决了单火线在取电,无线控制,功耗方面的系列问题，推出了单火线系列的无线遥控开关,插座,窗帘控制器.这些单火线无线遥控控制器外观均采用高级钢化玻璃,表面使用先进的电容触摸技术,满足您的视觉享受,彰显高档生活品质。

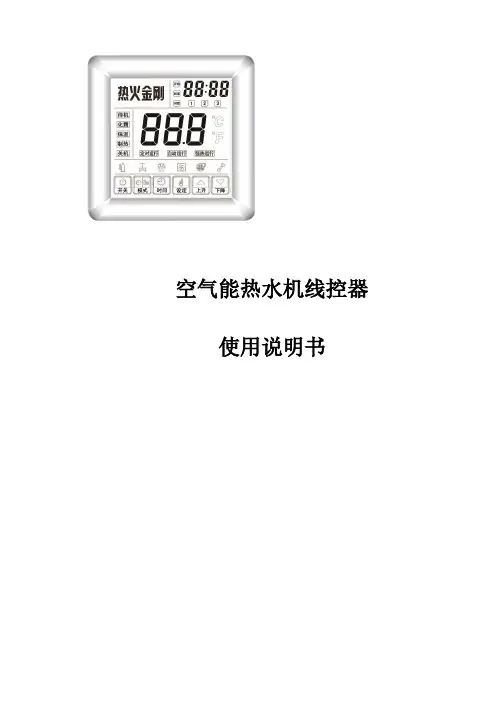

使用说明书目录一、空气能热水机工作原理 (3)二、空气能热水机产品特点 (3)三、安全注意事项 (5)四、线控器的基本条件 (6)五、功能概要 (6)六、液晶触摸屏的各部分名称及说明 (6)七、液晶触摸屏各按键操作说明 (8)①显示功能: (8)②开关机 (8)③设置水温 (8)④设置时间 (8)⑤设置工作模式 (9)⑥设置定时模式工作时段 (9)八、初次使用设置 (9)九、故障报警处理 (11)非常感谢您选用江苏华扬新能源有限公司生产的热泵热水机组，请您使用之前务必仔细阅读本《使用说明书》，并按照本《使用说明书》技术要求使用和操作。

●特别注意：水循环式机组自带防冻保护功能，在气温低于零度时，请不要切断机组电源以免冻坏机组。

如遇长时间不使用情况或较长时间停电时，请及时将机组内的水排完，否则会造成冻坏机组（具体可咨询经销商或与本公司联系）。

●使用专线并配备相应的过载保护器，电源插座安装必须可靠接地。

一、空气能热水机工作原理空气能热水机（空气源热泵机组）主要部件包括压缩机、蒸发器、冷凝器、节流膨胀机构和控制器等部件。

空气能热水机利用空调热泵原理，吸收空气中热能，并通过压缩机提升为高温热能后排放到水中，将水加热。

其中翅片管蒸发器是吸热部件，冷凝器是放热部件，工作物质在密闭的管道中往复循环，不停的吸热放热，压缩机是工作物质循环的动力源。

空气能热水机消耗少量电能保持设备运行，吸收大量空气热能制热水，可以大大降低了制取热水的能耗。

图一：空气能热水机（空气源热泵机组）工作原理图二、空气能热水机产品特点高效节能：吸收空气能源制热水，其性能系数（COP）可以达到3～5之间。

运行费用是传统电热水器的1/2～1/4左右。

环保安全：与传统热水设备的加热方式不同，利用换热器传热来加热水，无废水废气废渣的排放。

安装灵活：机组结构紧凑，轻巧方便，无需专用场所；连接管路简单，安装维护轻松方便。

使用舒适：家用机使用承压水箱，出水压力与自来水供水压力一致；商用工程采用全自动控制补水、供水和制热，并可实现远程控制。

触摸屏操作说明触摸屏采用菜单式管理。

共有六个根目录菜单和一个故障复位按扭。

六个根目录按扭位于触摸屏底部，分别为主菜单、维护、油路管理、静电高压、强制控制、油量控制。

按下六个根目录按扭其中一个，触摸屏将自动切换到相对应的根目录菜单画面。

故障复位按扭与六个根目录按扭同排列于触摸屏底部。

还有后台故障报警。

以下将分别详细介绍各目录的功能内容和操作方法。

一、主菜单:■刀梁静电场：〈状态显示菜单〉显示刀梁静电场的开启或关闭。

○当涂油机开启后，所有涂油条件都满足的情况下，涂油机将自动进入正常工作状态，静电场将自动开启。

○当强制高压开启按扭被按下后，静电场将自动开启。

■PLC系统：〈状态显示菜单〉显示PLC系统的正常或故障。

○ PLC系统发生故障而不能正常工作时，该菜单将显示故障。

涂油机将进入停机报警状态，并有浮动错误窗口弹出（PLC故障，请停机检查PLC模块或与本公司联系）○当PLC系统的I/O端口发生故障，该菜单将显示故障。

涂油机将进入一般报警状态，并有浮动错误窗口弹出（I/O错误，请断电重起设备，如还有此报警请检查PLC模块）。

■板带探测：〈状态显示菜单〉显示进口与出口处是否有钢带的状态（有带或无带）。

○只有当进口与出口同时显示有带时，穿带保护结构才会打开。

只要其中有一个显示无带，穿带保护结构都将自动闭合，而此时涂油机将无法进行涂油。

■涂油机状态：〈状态显示菜单〉显示涂油机状态，显示除故障和强制状态（非正常状态）以外的预热、待机和睡眠三个状态。

○预热状态：当油温低于20℃时，加热器处于加热状态。

报警器灯：黄+红常亮○待机状态：当油温低于40℃高于20℃时，加热器处于加热状态。

报警器灯：黄常亮○睡眠状态：进入待机状态后，连续30分钟内没有满足涂油条件，整机将进入睡眠状态。

报警器灯：红常亮+黄闪烁，屏幕上将浮动小猪睡觉图。

■主油箱加热：〈状态显示菜单〉显示主油箱底部3个加热器的开或关。

○当主油箱内的油温低于20℃时，主油箱底部3个加热器将自动开启。

电炉触摸屏使用说明书( M T4500T型)一．前言随着国民经济和社会科学的不断发展，特别是计算机技术、信息采集技术的日新月异，使得与之相关的自动控制技术日趋智能化、网络化、成熟化，它以自身的高可靠性、高精确度及高效率等特点为众多企业所重视并加以采用，在各行各业中发挥着巨大作用。

根据冶金行业的冶炼设备的发展，触摸屏式的人机对话方式已经获得广大使用者的青睐,它以生动的直观,快捷,准确的方式将设备的工作状态传递给操作人员,及操作人员又能迅速的将控制指令传递给使用的设备,使得操作过程显得简洁,易控.我公司尊着用户至上技术第一的原则,以将这一先进技术应用到去本公司的大部分产品.欢迎广大用户使用.二．简介2.1本公司采用的触摸屏型号有M T4500T和M T510T两种.操作方法大同小异.本书主要介绍M T4500T的使用方法2.2该型号的触摸屏共设计有九个画面.1):启始画面.2):主画面.3)历史趋势图.4)时实趋势图.5)高压柜和变压器.6)液压站.7)事件画面.8)报警画面.9)仪表板.当然还可以根据用户的要求增加和减少.下面将一一介绍各画面的功能,怎样进入,和操作.三操作方法3.1当由维修人员给设备接通电源后,触摸屏即被点亮,出现在你面前的就是启始画面,该画面功能就是问候你及本公司业绩照片.还有一个功能健,上写有”到主画面”.你按下该键即可进入主画面.还有一种进入各画面的方法,就是请触摸”菜单”键,即可出现f a s t s e l e c t i o n画面中文意思是快速选择画面.上有八个键你按哪个键即可进入那个键上所写的画面,你按下”到主画面”键就也进入主画面.当然你要再按一下”菜单”键屏幕即可恢复.3.2进入主画面后你就可以看到眼花缭乱的画面,没关系介绍后你很快就会明白该画面是全部画面的中心,从它基本上可以监测到电炉的所有状态,报警信息及各种数据,并设定各种数据及控制油泵启停.又从它可以快速的进入到其它画面,并可快速返回.是设备运行中始终打开的画面.1)首先是左上部分:写有”炉体动作态”下面有诺干个红色长方块主要是用来监视设备动作上写有炉体和设备的各种状态的.当炉体和设备改变时它就会呈现出绿色并告诉你现处于的状态.列如1#电极没到顶时显示紫红色写有”1#电极状态”,当到顶时就呈现出绿色,并告诉你”1#电极到顶”.2)中间上部分:写有”分合闸显示”,”档位显示”,当高压柜处于分闸状态时显示绿色灯及告诉你以分闸,当处于合闸状态时显示红灯,及告诉你高压以合.档位显示是告诉你目前变压器所处在的档位位置,如在2档就在一个黄灯上显示”2档”.3)右上部分:写有”故障报警”,这部分是显示你的设备发生了故障并告诉你是什么故障,是否跳闸,如发生了重瓦斯,这时就会呈现出红色写的”重瓦斯”.并提示你跳闸.如故障消除按下消警按钮即可恢复.4)中间靠左部分:是弧压显示,非灵敏度设定及显示功能.三个绿色棒图分别显示三相电极的弧压,最左边有刻度指示0V-300V绿色填充到达哪个刻度该相电压就是那个刻度表示的电压.该棒图的顶端也有数字显示时实弧压值.紫色棒图是显示非灵敏度的大小,旁边有一刻度0-20,和一个数字键是用来设定非灵敏度的,根据冶炼要求需要调整时按下数字键就会弹出一个数字小建盘这时你就按下你所需要的数,最小5最大20,然后按下确认键E N T,小建盘即可消失棒图就显示在你所设定的数上,数字键上也显示你所设定的数上.如果你在设定数时没设定好或又想改变没关系只要没按下确认键,你按一下清除键C L R就会恢复到0,然后再按你想设定的数再按确认键.5)正中间部分:画有一个电炉和三个电极黑,红,绿分别表示I相,I I相,I I I相.该部分的功能主要是显示各电极升降动作状态,如I相电极上升它也上升并由黑变浅黑,其它同样.只要在冶炼中电极怎么动它就怎么动.6)中间靠右部分:是弧流设定及显示功能,有四个绿色棒图一刻度指示0-15000表示二次电流0A-15000A,并也有一个数字键是用来设定弧流的,根据你的冶炼要求需要设定和改变弧流数值时你按下数字键弹出一个数字小建盘来请你按下你所需要设定的数值,如按错了和又想修改,那么按一下清除键C L R,即可恢复到0,再按数值,注意要确认准确无误后再按确认键E N T后第一个棒图就会填充到那个数值并且数字键上也会显示该数值.后三个棒图分别显示冶炼过程中的各相弧流值每个棒图的顶端都有数字显示每相弧流的时实数值.7)中间下部:有四个绿色按键是用来启动和停止液压站1#,2#油泵及循环泵,加热器的.都是单按钮功能,按一下既启动,再按一下既停止.如按一下”1#泵启动”按钮变成红色写有”1#泵停止”这时1#泵就会转起来,再按一下就会停止又恢复到绿色.其它也如此.8)最下面有七个黄色按键:分别是用来弹出后七个画面的.历史趋势图,时实趋势图,变压器和高压柜,液压站,事件,报警,及仪表板.用这种方式能迅速的打开各画面又能迅速的关闭画面,如你想打开历史趋势图那么你就按一下写有”到历史图”的按钮此时该趋势图就会以正在运作的方式呈现在你的面前,再按下右下角上写有”关闭”的按钮此画面立即消失.想到其它画面也是这样操作.最后右下角还有一个写有”返回”的按钮当你按下这个按钮时就又会返回到启始画面.好了主画面就介绍完了不难吧.3.3当从主画面上按下”到历史图”的按键后你就会立刻进入该图,此图的主要功能是以曲线的方式将冶炼过程的弧流设定值,和各相的实际弧流值显示在你的眼前,并准确的记录下各项数值的大小和发生的时间并保存以备查阅.下面简介下图面.1)此图共有四条曲线 1.兰色线表示弧流设定值,2.黑色线表示I相弧流值,3.红色线表示I I相弧流值,4.绿色线表示I I I相弧流值,图的左下方显示的是坐标的起始时间,时,分,秒.也就是最开始的时间.图的右下方显示的是坐标的终止时间,时,分,秒.也就是正在运行的时间.2)图的右侧有三个按键,两个红的是用来翻页用的,写有”向前”的按钮按下时坐标就会向已发生过的时间方向移动直到查找到你想看到数值发生改变的时间为止.按下”向后”的按钮时坐标就会向正在运行的时间方向移动可以直到当前时间.正常运行时坐标一直是在移动的当你想停下来观察时写有”停止”的按钮坐标既可停止移动,按钮上的文字变成”运行”,你再按一下坐标又开始移动.3)图的放大和缩小:由于该曲线图可以长时间的记录设备运行的弧流值,但又因屏幕有限不能看到全貌,所以有缩小和放大的功能.具体操作是这样:正常状态运行时用你的手指快速双摸该图中间偏左的地方,图既可缩小,再双摸又可恢复正常.再介绍如何放大.正常状态运行时用你的手指单摸住屏幕拖动手指此时屏幕在手指拖动地方出现深紫色区域也就是你想寻找的地方,然后松开图形既被放大.再双摸又可恢复正常.在图缩小状态时也可放大图同上操作一样,用你的手指单摸住屏幕拖动手指此时屏幕在手指拖动的地方出现深紫色区域也就是你想寻找的地方,然后松开图形既被放大.再双摸又可恢复缩小状态.再双摸又可恢复正常状态.好了操作有点麻烦别着急需要你练一练.再介绍如何采样:采样的目的就是查看某日,某时.某分,某秒,的各相弧流数值.简单说就是查阅历史资料.首先不论是在正常状态,还是在缩小状态使用翻页键或滑动条寻找到大概时间位置,然后将图放大用手指单摸要采样的地方就会出现一条白色的竖线很浅不好看清请细看,该线对准的时间就是采样时间,对准的曲线就是采样的曲线.具体时间和数值都会显示在下部凸起的采样列框表中并写有”采样时间”,”采样电流”.再介绍一下滑动条.紧贴着图的下方有一朱红色长条上有一黑色滑块构成滑动条,它的功能和翻页键功能一样使用来查阅先前历史资料的.当黑色滑块在最右边时刻是图坐标的当前时间,你单摸左边某个位置时滑块就会滑动到那里,可观察到那个时间的图形.如想采样你就可采样的方法得到具体的时间和数据.好了比较麻烦耐心练一下. 3.4当从主画面上按下”到时实图”的按键后你就会立刻进入该图,此图的主要功能是以曲线的方式将冶炼过程的时实弧流设定值,和各相的时实弧流值即时的显示在你的眼前,让你很快的知道当前的各相的弧流变化情况.没有什么操作,只监视近30秒的冶炼状态.是工作过程中常打开的画面.按下返回键即可消失.3.5当从主画面上按下”到变压器图”的按键后你就会立刻进入该图此图的主要功能是将设备的一次电流侧的全貌显示出来.具体是:1)高压柜的分合闸状态显示.故障显示.2)变压器的各故障显示,档位显示.3)油水冷却器的故障显示,和泵的启停状态显示.没有操作只有监视.3.6当从主画面上按下”到液压站图”的按键后你就会立刻进入该图.此图的主要功能是将设备液压站的全貌显示出来.具体是:1)液压站的各故障显示.2)各液压泵的启停状态显示.3)各液压泵的启停操作.加热器的启停操作.注意:从该画面也可以操作各液压泵的启停.3.7当从主画面上按下”到事件图”的按键后你就会立刻进入该图.此图的主要功能是将设备在运行中某日,某时.某分,某秒发生了什么变化既事件准确无误的记录下来以备查阅.如1#油泵启动后画面就会显示某日,某时.某分,某秒”1#油泵启动”.关闭时就会显示某日,某时.某分,某秒”1#油泵停止”.当然发生的事件多了充满画面后就会自动向下移动,如想翻阅可按右边两个键,一个向上,一个向下.确认.由于此画面不经常打开,没关系它在后台一直工作,你什么想看时就看一看,然后触摸一下每个发生的事件,表示你的确认,此时也会将你确认的时间记录在上以备查阅.3.8当从主画面上按下”到报警图”的按键后你就会立刻进入该图.此图的主要功能是将设备在运行中当时发生的各种故障呈现出来,提醒你立即采取措施,当故障消除后按下操作台上的消警按钮既可消失.此画面与主画面上的报警显示是一样的.3.9当从主画面上按下”到仪表板”的按键后你就会立刻进入该图.此图的主要功能是以仪表的方式显示各相的弧压,弧流,升降速度数值的,有的人喜欢看仪表就看这.```好了几个画面的操作就介绍完了,不难吧!练一练.再提醒一下:从主画面上的按键进入的画面,再按该画面上的”返回”按键既可返回到主画面.如从f a s t s e l e c t i o n窗口中文意思是快速选择窗口进入的画面不能返回,只能再按”菜单”按键露出快速选择窗口,再按你想进入的画面.4.注意事项:4.1:触摸时不要用力过猛,没摸准地方再用力也不行.4.2万不可用金属等硬物敲击屏幕.4.3避免高温,吸烟要小心.4.4该触摸屏使用的是24V直流电,请经常检查24V电源是否正常.4.5如有灰尘用皮老虎吹,不要擦,以免擦毛.4.6室内不要超过40度.5.维护及故障处理:5.1要经常清灰.检查电源.5.2如突然黑屏请立刻检查24V直流电源,如正常,再检查触摸屏后面一浅绿色的方块内有一个保险是否烧坏,如烧断请更换.5.3如画面失常,可将触摸屏后面一突出的小黑盖子拔开里面有一个小黑色按钮,是复位按钮,轻轻按一下既可恢复.当然维护应有专业人员来操作,其它人不要乱动.如实在不行可找我方联系.。

昆明烟厂太阳能预热洗涤热水系统操作员站HMI操作简易说明书（2011-8）操作员站 (1)HMI操作简易说明书 (1)HMI系统概述 (3)软件系统架构 (3)窗口操作介绍 (3)登录窗口 (3)功能操作栏 (3)常规主画面 (4)用户注销 (4)确认退出对话框 (5)报警浏览窗口 (5)报警历史程序窗口 (6)模拟量趋势 (7)操作记录查询画面 (8)标准模块窗口 (8)工程参数设定画面 (8)电机操作画面 (10)HMI系统概述软件系统架构昆明烟厂太阳能预热洗涤热水系统采用1个Pannelview触摸屏做操作员站和工程师站，HMI系统采用FTView上位机软件，通过RS232链接Controllogix，采用RSLinx Enterprise OPC连接方式获取PLC中的数据。

窗口操作介绍登录窗口图2 登录窗口当操作员站触摸屏启动后，会自动加载HMI程序，程序启动后，会提示输入操作员用户名和密码，只有有权限登录的人员才能登录本系统。

功能操作栏图3 功能操作栏所有主画面的底部均为此操作栏，用于一些功能画面的导航。

点击左边4个按钮将弹出菜单窗口栏，用于直接导航切换到相应到画面。

点击历史趋势将切换到历史趋势窗口，点击状态图将切换到当前工艺主画面。

点击操作参数按钮，将显示可以操作的水泵、电磁阀启停、开闭。

点击工程参数按钮将切换到工程参数设定画面。

常规主画面图4 常规主画面本画面为系统中较常规的画面，集中了绝大部分画面元素。

大部分画面元素是根据PID 画面所制，每个监控点都有一个KKS编码与之对应，点击画面上的不同监控点，会弹出相应的操作小窗口用于操作。

如果本画面中有相应的顺控子组操作，则会放置相应的顺控操作按钮。

用户注销图5 确认注销对话框当点击任意一个主画面上的用户注销按钮时，将注销当前登录用户，为只能查看状态，不能做任何操作的权限画面。

当用户重新登录，才能根据分配的用户权限操作或设定工程参数。

权限分配是按照操作员组来划分的，系统中预留5个组，分别是管理员组，操作员组1，操作员组2，操作员组3，默认组，所有的用户分属于不同的组。

目录220V 12V 手柄麦克主用接口备用接口音箱触摸屏VGA 接口触摸屏232接口USB 接口电源开关2. 呼叫调度台正常运行后，会显示如下界面：图2 调度台运行界面示意图左上角圆球状态代表调度台的接口状态：绿色代表主用通信正常，黄色代表备用通信正常，红色代表通信故障。

●用户键区本系统用户键区为分页设计，目前为13页；每页设计为72个用户键。

●用户呼叫记录状态区在这里可以显示用户的呼入呼出状态和号码，记录呼叫的进程和通话记录。

●功能键区在这里有系统设定的功能键：主辅应答键、重拨、转接、保持、切换。

按需要点击系统设置可自行添加会议、自动、簿等功能键。

2.1单个用户的呼叫当进行单个用户的呼叫时，直接点按相应的用户键就可以了，若用户呼叫的对象没有预设在用户键上，可以通过拨号键来完成呼出，拨号键的具体用法将在功能键介绍中进行说明。

2.2多个用户的呼叫当调度员需要进行多个用户的呼叫时，只需依次按下相应用户的用户键即可；当车站值班员需要进行多个用户呼叫时，需要先按下会议键，然后点按需要呼叫的用户键，或者当正在通话的用户使用的是麦克时，此时点按麦克键，该按钮会显示为手柄，然后可拿起手柄进行第二个用户的呼叫。

当有用户呼入时，相应的用户键会闪烁并伴有振铃音，如下图：图3 调度台呼入状态示意图此时，有3种接听方法●点按相应的用户键来接听●点按主应答键接听●点按辅应答或者直接拿起手柄接听当有用户正在通话，同时又有其他用户呼入时，调度员操作台会直接把该用户接通并在用户键上显示，而车站值班员操作台会响铃提示值班员，值班员可以选择通过手柄直接接听或者挂掉当前通话再接听。

4.功能键介绍用户在平时使用中只需按相应的用户键呼叫或在来电时按应答键接听即可，其他常用功能键有：拨号键、紧急键、切换键、麦克键、会议键、转接键、保持键、备用键等。

本键用来呼叫没有预先定义到用户键按钮上的用户，需要使用时可先按下“拨号”键，然后在弹出的拨号盘上按相应的号码后按呼出即可。

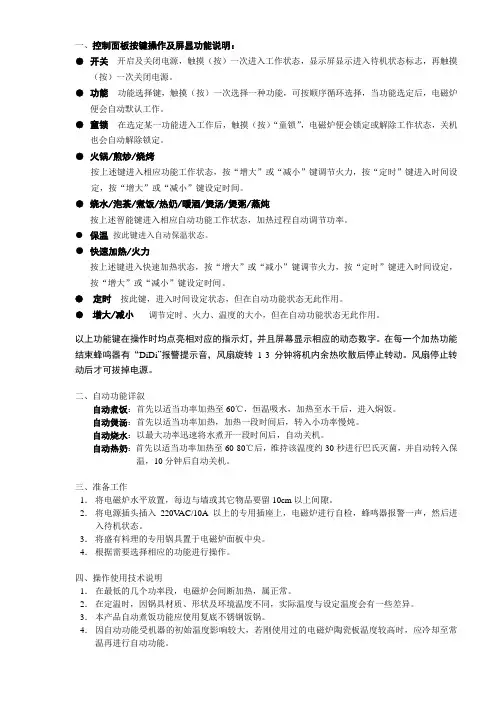

一、控制面板按键操作及屏显功能说明：●开关开启及关闭电源，触摸（按）一次进入工作状态，显示屏显示进入待机状态标志，再触摸（按）一次关闭电源。

●功能功能选择键，触摸（按）一次选择一种功能，可按顺序循环选择，当功能选定后，电磁炉便会自动默认工作。

●童锁在选定某一功能进入工作后，触摸（按）“童锁”，电磁炉便会锁定或解除工作状态，关机也会自动解除锁定。

●火锅/煎炒/烧烤按上述键进入相应功能工作状态，按“增大”或“减小”键调节火力，按“定时”键进入时间设定，按“增大”或“减小”键设定时间。

●烧水/泡茶/煮饭/热奶/暖酒/煲汤/煲粥/蒸炖按上述智能键进入相应自动功能工作状态，加热过程自动调节功率。

●保温按此键进入自动保温状态。

●快速加热/火力按上述键进入快速加热状态，按“增大”或“减小”键调节火力，按“定时”键进入时间设定，按“增大”或“减小”键设定时间。

●定时按此键，进入时间设定状态，但在自动功能状态无此作用。

●增大/减小调节定时、火力、温度的大小，但在自动功能状态无此作用。

以上功能键在操作时均点亮相对应的指示灯，并且屏幕显示相应的动态数字。

在每一个加热功能结束蜂鸣器有“DiDi”报警提示音，风扇旋转1-3分钟将机内余热吹散后停止转动。

风扇停止转动后才可拔掉电源。

二、自动功能详叙自动煮饭：首先以适当功率加热至60℃，恒温吸水，加热至水干后，进入焖饭。

自动煲汤：首先以适当功率加热，加热一段时间后，转入小功率慢炖。

自动烧水：以最大功率迅速将水煮开一段时间后，自动关机。

自动热奶：首先以适当功率加热至60-80℃后，维持该温度约30秒进行巴氏灭菌，并自动转入保温，10分钟后自动关机。

三、准备工作1．将电磁炉水平放置，每边与墙或其它物品要留10cm以上间隙。

2．将电源插头插入220V AC/10A以上的专用插座上，电磁炉进行自检，蜂鸣器报警一声，然后进入待机状态。

3．将盛有料理的专用锅具置于电磁炉面板中央。

4．根据需要选择相应的功能进行操作。

昆明烟厂太阳能预热洗涤热水系统操作员站HMI操作简易说明书（2011-8）操作员站 (1)HMI操作简易说明书 (1)HMI系统概述 (3)软件系统架构 (3)窗口操作介绍 (3)登录窗口 (3)功能操作栏 (3)常规主画面 (4)用户注销 (4)确认退出对话框 (5)报警浏览窗口 (5)报警历史程序窗口 (6)模拟量趋势 (7)操作记录查询画面 (8)标准模块窗口 (8)工程参数设定画面 (8)电机操作画面 (10)HMI系统概述软件系统架构昆明烟厂太阳能预热洗涤热水系统采用1个Pannelview触摸屏做操作员站和工程师站，HMI系统采用FTView上位机软件，通过RS232链接Controllogix，采用RSLinx Enterprise OPC连接方式获取PLC中的数据。

窗口操作介绍登录窗口图2 登录窗口当操作员站触摸屏启动后，会自动加载HMI程序，程序启动后，会提示输入操作员用户名和密码，只有有权限登录的人员才能登录本系统。

功能操作栏图3 功能操作栏所有主画面的底部均为此操作栏，用于一些功能画面的导航。

点击左边4个按钮将弹出菜单窗口栏，用于直接导航切换到相应到画面。

点击历史趋势将切换到历史趋势窗口，点击状态图将切换到当前工艺主画面。

点击操作参数按钮，将显示可以操作的水泵、电磁阀启停、开闭。

点击工程参数按钮将切换到工程参数设定画面。

常规主画面图4 常规主画面本画面为系统中较常规的画面，集中了绝大部分画面元素。

大部分画面元素是根据PID 画面所制，每个监控点都有一个KKS编码与之对应，点击画面上的不同监控点，会弹出相应的操作小窗口用于操作。

如果本画面中有相应的顺控子组操作，则会放置相应的顺控操作按钮。

用户注销图5 确认注销对话框当点击任意一个主画面上的用户注销按钮时，将注销当前登录用户，为只能查看状态，不能做任何操作的权限画面。

当用户重新登录，才能根据分配的用户权限操作或设定工程参数。

权限分配是按照操作员组来划分的，系统中预留5个组，分别是管理员组，操作员组1，操作员组2，操作员组3，默认组，所有的用户分属于不同的组。

TP\TH\TG触摸屏C函数功能块用户手册无锡信捷电气股份有限公司资料编号：HC 10 20120628 2.D目录前言 (1)1 函数功能块制作 (2)2函数功能块说明 (4)2.1书写方式 (4)2.2函数类型 (4)2.3预定义数据类型 (5)2.4预定义宏指令 (6)2.5系统函数 (6)2.5.1 Read/ Write (6)2.5.2 Reads/Writes (7)2.5.3 Enter/ Leave (7)2.5.4 Send (7)2.5.5 Receive (8)2.5.6 Malloc (8)2.5.7 Free (8)2.5.8 Delay (9)2.5.9 ScreenJump (9)2.5.10 OpenWindow (9)2.5.11 CloseWindow (9)2.5.12 Beep (9)2.5.13 WakeScreen (10)2.5.14 Crc (10)2.5.15 BendCalYDepth (10)2.5.16 DCMapSetBackColor (11)2.5.17 DCMapDrawLine (11)2.5.18 DCMapDrawRect (11)2.5.19 DCMapDrawCircle (12)2.5.20 DCMapDrawEllipse (13)2.5.21 DCMapDrawCircleArc (13)2.5.22 DCMapDrawEllipseArc (14)2.5.23 DCMapClear (15)2.6宏操作 (15)2.6.1 Max (15)2.6.2 Min (15)2.6.3 MAKEWORD (16)2.6.4 MAKEDWORD (16)2.6.5 LOBYTE (16)2.6.6 HIBYTE (16)2.6.7 LOWORD (16)2.6.8 HIWORD (16)2.7 C语言常见库函数 (17)2.7.1 abs (17)2.7.2 acos、asin、atan (17)2.7.3 cos、sin、tan (17)2.7.4 log (17)2.7.5 log10 (18)2.7.6 pow (18)2.7.7sqrt (18)2.7.8 rand (18)2.8触摸屏内部对象 (19)2.8.1 PSW对象 (19)2.8.2 PSB对象 (19)3 工程示例 (20)3.1 数据比较 (20)3.2 C函数实现自由通讯 (22)3.3 加减乘除运算 (25)3.4 C函数画直线、矩形、圆、椭圆、圆弧、椭圆弧 (30)4 常见问题 (35)4.1如何对正在编辑C功能函数程序进行编译？ (35)4.2如何在C功能函数块中读取PLC参数值或者写入PLC参数值？ (35)4.3使用Read、Write、Reads、Writes函数快捷方法？ (36)附录1 C标准库函数的调用限制 (37)附录2 C函数使用注意事项 (38)前言相较于TP、TH、TG系列触摸屏软件中简单的工程命令、高级功能指令，新添加的C函数功能块，使触摸屏可以完成更多、更复杂的运算和通讯要求，使系统功能得到了更大限度的发挥，更好地满足客户的实际需求。

1. 前言 (2)1.1 功能介绍 (2)1.2 技术指标 (3)1.3 注意事项 (3)2. 流水线操作指南 (4)2.1 启停控制 (4)2.2 故障复位操作 (6)2.2.1单工位故障复位 (6)2.2.2 断电故障复位 (7)2.3 屏蔽单工位操作 (9)2.4 单双线控制 (9)2.5 单独工位检测操作 (10)3. 触摸屏说明 (12)3.1 控制面板按钮说明 (12)3.2 触摸屏主页 (12)3.3辅助功能键 (14)3.3.1 辅助功能键F1 (14)3.3.2 辅助功能键F2 (15)3.3.3 辅助功能键F4 (16)3.3.4 辅助功能键F6 (18)4. 工控机说明 (19)4.1 打标机操作界面 (19)4.2 监控软件wincc (19)5.常见故障及处理 (19)5.1 单工位常见机械故障及处理 (19)5.2 报警处理 (20)5.3 电感式接近开关故障处理 (21)1. 前言1.1 功能介绍如上图所示为阀门检测流水线的平面视图，标有红色开始位置为阀门的手工上件处，也是整条流水线的起点。

本瓶阀检测流水线可以实现对瓶阀的流量、低压开启气密性、高压开启气密性、高压闭合气密性、外螺纹、内螺纹通规、内螺纹止规等的精确检测，同时对检测合格的产品进行压口和打标处理，对不合格的产品根据不合格的类型进行自动分拣。

上图中，气密性检测的A线和B线是功能相同的两条线，设置A、B线主要是为了提高检测效率。

阀门检测流水线分双线、A单线、B单线三种工作模式。

默认状态为双线运行模式，即A、B线同时运行，其检测的效率为36秒/个；A单线或B单线运行模式下，检测的效率均为72秒/个。

1.2 技术指标1.主控制柜输入电源电压AC380V，最大电流20A；控制柜内部弱电电压DC24V。

2.流水线正常工作气压：0.5～0.7Mpa；高压气密性检测的高压气体压力2.5MPa，低压检测的低压气体压力0.05Mpa。

第 1 页 共 15 页HMI 操作面板使用说明1 操作面板概述操作面板（如图1-1所示），正面分为两大区域：数码管显示区域及按键操作区。

图1-1数码显示区由6个数码管构成，用于显示各个参数的设置。

按键共有8个，用来设置包缝机机的各种运行控制参数，部分按键上有LED 小灯，用于显示按键功能是否开启，详见表1。

表1：按键说明序号 外观描述1功能键：主要起确定操作作用，还可以与其它按键组成组合按键。

2 循环键：小数点位置切换。

3剪线选择键4吸气选择键5传感器选择键6缝制模式选择键：7机头灯键8布边模式选择键2用户模式定义2.1操作员模式此模式为操作面板的默认模式，操作面板上电后自动进入此模式。

进入此模式，6个数码管上的小数点位会两个相连的数码管小数点移动显示（屏幕显示），表示HMI处于空闲状态。

在执行任何操作的时候，如果长时间不按按键的话，HMI会自动切换到空闲状态，前一执行的操作将不会被执行！2.1.1全自动/半自动/全手工模式设置：全自动模式：按5键，再按下6键，两个无先后顺序。

5键灯亮，6键灯亮。

半自动模式：5键灯亮，6键灯灭。

全手工模式：5键灯灭，6键灯灭。

2.1.2剪线模式设置：。

当3按键上面两个LED灯都不点亮的时候，表示没有剪线；当3按键左上方LED灯点亮，右上方不亮的时候，表示前剪线；当3按键左上方LED灯不亮，右上方点亮的时候，表示后剪线；当3按键左上方、右上方LED灯都点亮的时候，表示前后均剪线。

2.1.3吸气模式设置：。

当4按键上面两个LED灯都不点亮的时候，表示没有吸气；当4按键左上方LED灯点亮，右上方不亮的时候，表示前吸气；当4按键左上方LED灯不亮，右上方点亮的时候，表示后吸气；第 2 页共 15 页当4按键左上方、右上方LED灯都点亮的时候，表示前后均吸气。

2.1.4机头灯设置：当按下7后，键角LED灯会亮，机头灯点亮。

再按一下键左上角LED灯会熄灭，机头灯灭。

2.1.5布边模式设置：当8按键上面两个LED灯都不点亮的时候，表示没有拖布；当8按键左上方LED灯点亮，右上方不亮的时候，表示前拖布；当8按键左上方LED灯不亮，右上方点亮的时候，表示后拖布；当8按键左上方、右上方LED灯都点亮的时候，表示前后均拖布。

触摸屏触摸屏线控器使用线控器使用线控器使用说明书说明书说明书Touch-screen Wire controller Specification江森自控楼宇设备科技江森自控楼宇设备科技（（无锡无锡））有限公司有限公司Johnson Controls Building Efficiency Technology (Wuxi) Co., Ltd录目 录1产品概述 (3)1.1 系统控制图 (3)2产品界面说明 (3)3产品使用说明 (3)3.1 初始化 (3)3.2 显示状态 (4)3.2.1 初始化状态 (4)3.2.2 屏幕保护状态 (4)3.3 控制按键 (4)3.4 功能与操作 (4)3.4.1 基本功能与操作 (4)3.4.2 设置功能与操作 (5)3.4.2.1 系统时间日期设置 (5)3.4.2.2 定时开关设置 (5)3.4.2.3 参数设置 (7)3.4.2.4 主辅控设置 (8)3.4.3 键盘锁 (10)3.4.4 秘密锁 (10)3.4.5 遥控接收 (11)3.4.6 故障信息与查询 (11)1 产品产品概述概述概述多联式空调室内机可以采用遥控器、线控器进行操作，同时可以通过线控器显示机组故障信息、运行状况等。

线控器具有简单的实现控制一台室内机或者同时控制不超过四台室内机、室内机参数修改和故障信息记录与查询等功能。

1.11.1 系统控制图系统控制图一台线控器可以同时控制同一系统内的1台或者不超过4台室内机。

2 产品产品界面界面界面说明说明说明备注：遥控接收窗须配合遥控器使用，详细使用功能请参照遥控器使用说明书。

3 产品使用说明产品使用说明3.13.1 初始化初始化空调系统地址分配完成后，线控器将自动进行自身初始化检索，正常无故障情况下，约60秒内完成并进入正常显示界面；使用过程中，每次上电产品都要进行以上初始化。

Max 43号内机1号内机2号内机4号内机1.日期指示区 4.风速指示区3.温度指示区 5.特殊模式指示区7.其它状态指示区2.定时与时间指示区 6.运转模式指示区 9.开关机按键 （遥控接收窗）8.触摸屏按键区3.23.2 显示状态显示状态 3.2.13.2.1 初始化状态线控器特殊区指示：显示图、、；此状态下，线控器无法执行操作命令。

1.1操作台主界面操作台窗口主界面如下：操作台主窗口主要分为三个区域，包括呼叫显示区、按键呼叫区和功能键区。

1、呼叫显示区：显示操作台呼入、呼出对象的状态信息。

可显示呼叫方向、对方名称、功能号码、呼叫级别、通话状态、开始及结束时间、对方号码等信息。

2、按键呼叫区：可根据使用情况定义成单呼键、导航键、组呼、通播和广播。

3、功能键区：用来完成呼叫保持、转接、会议等功能。

1.2功能键区一体化触摸屏操作台II型的功能键区包括以下按键：1、录音：将当前通话录制保存，时长为5分钟。

2、复述：播放已经录制的声音。

3、主通道：当有用户来电时，选择主通道接听来电。

4、辅通道：当有用户来电时，选择辅通道接听来电。

5、保持：保持当前呼叫，当前用户听等待音乐。

6、拒绝：拒绝当前的呼入。

7、切换：在通话过程时，可切换主辅通道。

8、转接：调度转接分机。

当有用户来电时，需转接，9、返回：进入组呼键或导航键后，利用此键返回主页面。

10、会议：发起临时会议。

11、系统：完成系统配置。

（下一节有详细介绍）12、拨号盘：通过拨号方式发起呼叫。

通过输入车次号、机车号或ISDN号码呼叫与调度业务有关的用户。

如图：1)可以选择机车的型号和号码。

2)选择字母和数字的组合。

3)输入数字号码，点“呼叫”按钮呼出。

（这里的数字号码必须是按键上有的或者是系统呼出允许表里有的）4)对于面板上没有显示的字母，可以通过配置按钮来增加；这部分功能是针对维护人员的，这里不做介绍。

当使用拨号盘来呼叫时，建议用鼠标来操作。

当用触摸方式操作而又发现输入号码太过灵敏时（如触摸数字0，却出来2个0），可以请维护人员来修正触摸键的反应速度。

13、重拨：重拨选择的呼叫。

14、静音：对主通道进行静音。

15、上一页：该键用来对按键呼叫区进行翻页。

16、下一页：该键用来对按键呼叫区进行翻页。

17、呼叫1、呼叫2、呼叫3、呼叫4：如果呼入的电话号码在操作台上没有定义、从呼叫1到呼叫4中选择一个空闲的键来响应该呼叫，并进行号码翻译。
