在菜单栏【工具】——【选项】——【高级选项】中设置1、模型背景颜色调成黑色把【模型视图】中：XS_BACKGROUND_COLOR1设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR2设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR3设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR4设置为0.0. 0.0. 0.02、模型中字体设置为romsim（便于打印出图字体转换）把【模型视图】中：XS_DEFAULT_FONT设置为romsim（注意小写）3、切割面设置成与零部件相同颜色把【模型视图】中：XS_DRAW_CUT_FACES_WITH_RED_COLOR设置为FALSE4、在窗口中建模时调出渲染模式把【模型视图】中：XS_ENABLE_WIRE_FRAME设置为TRUE5、定义轴线为青色把【模型视图】中：XS_GRID_COLOR设置为0.0 1.0 1.06、在窗口中建模时使用鼠标中键进行滚动时的缩放比率把【模型视图】中：XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE设置为0.5在菜单栏【工具】——【选项】——【高级选项】中设置7、打印图纸时把Tekla Structures去掉把【图形视图】中：XS_PRODUCT_IDENTIFIER设置为FALSE8、打印图纸时显示黑色背景彩色线条把【图形视图】中：XS_BLACK_DRAWING_BACKGROUND设置为TRUE9、打印图纸时线穿过文本（图形线不被标注打断）把【打印】中：XS_USE_LINECLIP设置为FALSE10、打印图纸时字体宽度比例因子（配合上传的CAD详图模板使用）把【打印】中：XS_DXF_TEXT_WIDTH_FACTOR设置为1.09811、在窗口中建模时显示零部件轮廓（例如H型钢在线框表示下腹板轮廓线显示）路径：在【工具】——【选项】——【选项】——【通用性】中设置，选【全部加点的部件】【实体螺栓】【固接】12、在窗口中建模时把精度设置为1mm（便于出图时不出现小数）路径：在【工具】——【选项】——【选项】——【单位和精度】中设置，选【建模】【长度精度设为0】；【分析结果】【长度精度设为0】13、彻底解决因轴线建错而导致模型建错的方法（本人深有体会，模型建到一半发现轴线错了……）步骤如下：(1) 在CAD中1:1绘出轴线，注意原点设置为0,0,0(2) 把图形另存为字母和（或）数字名称放在桌面上（毕竟是外国软件呵呵）(3) 在Xsteel中【文件】—【输入】—【DWG/DXF】—【CAD路径】导入轴线检查重合度Xsteel与CAD字体转换参数设置1、CAD字体分类字形，用于书写文本或符号，如txt.shx，gbcbig.shx。

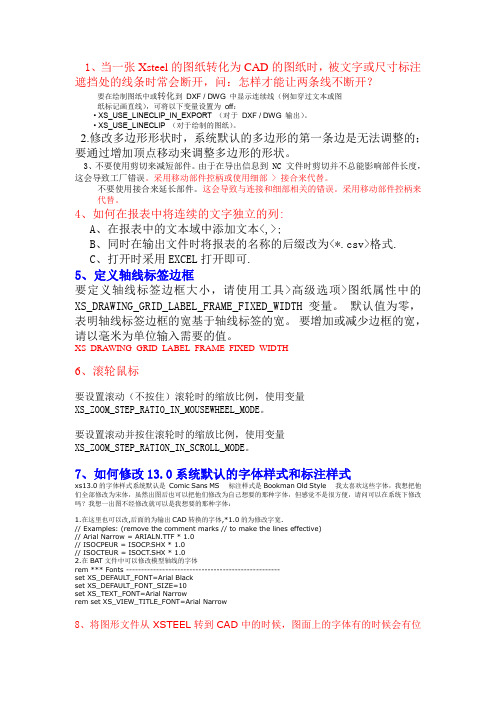

1、当一张Xsteel的图纸转化为CAD的图纸时，被文字或尺寸标注遮挡处的线条时常会断开，问：怎样才能让两条线不断开？要在绘制图纸中或转化到DXF / DWG 中显示连续线（例如穿过文本或图纸标记画直线），可将以下变量设置为off：• XS_USE_LINECLIP_IN_EXPORT （对于DXF / DWG 输出）。
• XS_USE_LINECLIP （对于绘制的图纸）。
2.修改多边形形状时，系统默认的多边形的第一条边是无法调整的；要通过增加顶点移动来调整多边形的形状。
3、不要使用剪切来减短部件。
由于在导出信息到 NC 文件时剪切并不总能影响部件长度，这会导致工厂错误。
采用移动部件控柄或使用细部 > 接合来代替。
不要使用接合来延长部件。
这会导致与连接和细部相关的错误。
采用移动部件控柄来代替。
4、如何在报表中将连续的文字独立的列:A、在报表中的文本域中添加文本<,>;B、同时在输出文件时将报表的名称的后缀改为<*.csv>格式.C、打开时采用EXCEL打开即可.5、定义轴线标签边框要定义轴线标签边框大小，请使用工具>高级选项>图纸属性中的XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH变量。
默认值为零，表明轴线标签边框的宽基于轴线标签的宽。
要增加或减少边框的宽，请以毫米为单位输入需要的值。
XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH6、滚轮鼠标要设置滚动（不按住）滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE。
要设置滚动并按住滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATION_IN_SCROLL_MODE。
7、如何修改13.0系统默认的字体样式和标注样式xs13.0的字体样式系统默认是Comic Sans MS 标注样式是Bookman Old Style 我太喜欢这些字体，我想把他们全部修改为宋体，虽然出图后也可以把他们修改为自己想要的那种字体，但感觉不是很方便，请问可以在系统下修改吗？我想一出图不经修改就可以是我想要的那种字体：1.在这里也可以改,后面的为输出CAD转换的字体,*1.0的为修改字宽.// Examples: (remove the comment marks // to make the lines effective)// Arial Narrow = ARIALN.TTF * 1.0// ISOCPEUR = ISOCP.SHX * 1.0// ISOCTEUR = ISOCT.SHX * 1.02.在BAT文件中可以修改模型轴线的字体rem *** Fonts ---------------------------------------------------set XS_DEFAULT_FONT=Arial Blackset XS_DEFAULT_FONT_SIZE=10set XS_TEXT_FONT=Arial Narrowrem set XS_VIEW_TITLE_FONT=Arial Narrow8、将图形文件从XSTEEL转到CAD中的时候，图面上的字体有的时候会有位置上的一点移动，不知道这是什么原因造成的？是不是就几种特定的字体是这种情况？编辑teklastructrues.bat文件，添加SET XS_DXF_TEXT_WIDTH_FACTOR=1.45 命令行，定义字体宽度，1.45或是其他，默认的是1，所以输出后有些变动。
tekla使用手册-分析Tekla使用手册-分析1.引言本文档旨在提供关于Tekla软件分析功能的详细信息和使用指南。
它提供了一系列章节，涵盖了分析工具的各个方面，以帮助用户更好地理解和应用该工具。
2. 概述2.1 Tekla分析工具简介2.2 分析工具的优势和应用领域2.3 分析工具的安装和配置要求3. 分析工具界面3.1 菜单栏和工具栏3.2 视图和选项设置3.3 分析工具主界面和功能区域4. 模型导入和准备4.1 模型导入的支持格式和要求4.2 模型准备和修复4.3 模型属性设置和分类5. 荷载和约束5.1 荷载类型和定义5.2 荷载组合和组合规范5.3 约束设置和应用6. 分析类型和设置6.1 静态分析6.1.1 刚性分析6.1.2 弹性分析6.1.3 非线性分析6.2 动态分析6.2.1 模态分析6.2.2 响应谱分析6.2.3 时间历程分析7. 分析结果和输出7.1 结果查看和分析7.2 结果图表和报表7.3 结果导出和共享8. 分析模型的优化和校核8.1 参数化模型优化8.2 荷载和约束的修改和重新分析8.3 校核结果的评估和验证9. 问题排查和解决9.1 常见分析问题和解决方案9.2 技术支持和文档资料索引附件：本文档包含以下附件供参考：- 示例模型文件：包括一个完整的Tekla分析工具演示模型。
- 模型导入和准备流程图：详细说明了模型导入和准备过程的步骤和顺序。
- 荷载和约束设置示例：展示了常见荷载和约束的设置和应用方法。
法律名词及注释：1. Tekla软件：指代Tekla Corporation开发和发布的结构设计与分析软件。
2. 分析工具：指代Tekla软件中的用于结构分析的特定功能和模块。
3. 荷载：指代作用于结构上的力、压力、温度等外部作用。
4. 约束：指代对结构的固定、支撑或限制其运动的边界条件。

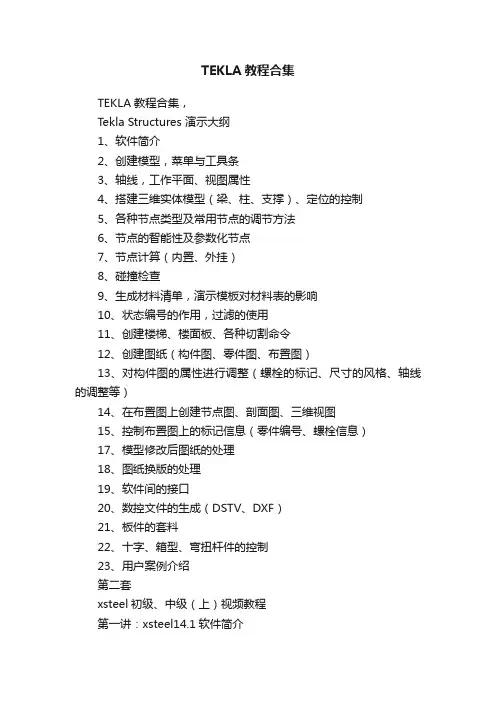

TEKLA教程合集
TEKLA教程合集，
Tekla Structures 演示大纲
1、软件简介
2、创建模型，菜单与工具条
3、轴线，工作平面、视图属性
4、搭建三维实体模型（梁、柱、支撑）、定位的控制
5、各种节点类型及常用节点的调节方法
6、节点的智能性及参数化节点
7、节点计算（内置、外挂）
8、碰撞检查
9、生成材料清单，演示模板对材料表的影响
10、状态编号的作用，过滤的使用
11、创建楼梯、楼面板、各种切割命令
12、创建图纸（构件图、零件图、布置图）
13、对构件图的属性进行调整（螺栓的标记、尺寸的风格、轴线的调整等）
14、在布置图上创建节点图、剖面图、三维视图
15、控制布置图上的标记信息（零件编号、螺栓信息）
17、模型修改后图纸的处理
18、图纸换版的处理
19、软件间的接口
20、数控文件的生成（DSTV、DXF）
21、板件的套料
22、十字、箱型、弯扭杆件的控制
23、用户案例介绍
第二套
xsteel初级、中级（上）视频教程
第一讲：xsteel14.1软件简介
第二讲：详细讲解工具栏
第三讲：如何创建平台模型和清单的生成第四讲：自定义截面的创建
第五讲：详细讲解工具栏（上）
第六讲：详细讲解工具栏（下）
第七讲：门刚及框架实体建模（一）
第八讲：门刚及框架实体建模（二）
第九讲：门刚及框架实体建模（三）
第十讲：门刚及框架实体建模（四）
第十一讲：门刚及框架实体建模（五）第十二讲：门刚及框架实体建模（六）第十三讲：门刚及框架实体建模（七）第十四讲：门刚及框架实体建模（八）。
XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。
3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写一下内容。
点击用户定义属性，填写以下内容。
二、柱图纸布置设置。
1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。
打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。

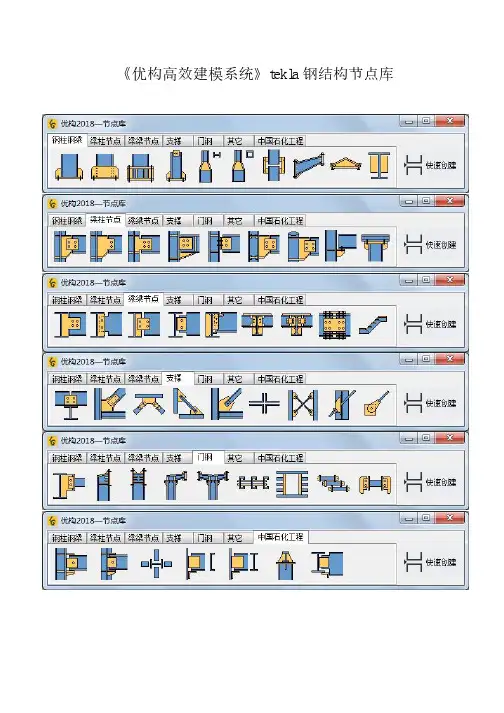

《优构高效建模建模系统》tekla 钢结构节点库一、柱脚节点1、箱形柱双柱底板柱脚节2、圆管柱双柱底板柱脚节点3、H 型钢柱特殊加劲板柱脚节点4、H 型钢常用柱脚节点5、圆管柱常用柱脚节点6、箱形柱常用柱脚节点二、钢柱对接节点7、变径H型柱对接节点8、变径箱形柱对接9、H 型柱、箱形柱、圆管柱现场吊装节三、钢柱组件 10、抗风柱组件吊装节点11、门钢边柱竖接12、门钢边柱平接13、门钢中柱竖接14、门钢中柱平接四、钢梁组件 15、批量吊车梁16、变截面梁17、元宝梁17、楼梯梁五、梁柱连接节点18、梁柱翼缘牛腿式支撑节点19、梁柱翼缘端板连接20、抗风柱与梁的连接21、梁柱翼缘节点板连接22、梁柱翼缘角钢连接23、梁柱翼缘双板连接24、梁柱腹板双板连接25、梁柱腹板单板式连接26、梁柱腹板普通连接形式27、箱形柱与梁连接28、圆管柱与梁连接六、梁梁连接节点29、梁梁腹板舌头板连接30、梁梁腹板单板连接31、梁梁腹板双板连接32、梁梁腹板角钢连接33、梁梁腹板钢接连接34、梁梁腹板双翼单腹连接35、梁梁腹板双翼双腹板连接36、梁梁对接节点七、支撑节点37、H 型钢支撑节点38、H 型钢八字型支撑节点39、角钢支撑节点40、钢梁拉紧节点41、角钢支撑组件42、角钢柱间支撑43、屋面圆钢水平支撑44、水平支撑拉紧件八、次要结构组件45、屋面檩条连接节点（本节点适用于钢梁为三块板、H型钢、46、系杆连接节点型钢、变截面型钢、箱形钢、圆管截面、钢柱、钢柱腹板）47、门窗节点48、二点创建系杆组件49、批量创建檩条组件50、批量创建系杆组件51、栏杆组件52、钢梁与混凝土墙连接节点53、钢梁与腹板钢板连接节点九、中国石化工程专属节点库 54、梁柱翼缘连接节点55、梁柱腹板连接节点56、梁柱整体创建节点57、槽钢梁与柱连接节点58、工字钢与柱连接59、梁与柱顶连接60、梁梁连接。
TeklaStructures模板编辑器Tekla Structures 基础培训教程第二课下–模板Tekla Structures 13.0 培训教程Tekla Structures 13.02007-4-16Copyright ? 2007 Tekla CorporationTekla版权所有 2007 页1Tekla Structures 基础培训教程第二课下–模板1 模板编辑器.....................................................................................3 1.1 从头开始创建新的模板. (3)定义模板属性 (4)插入模板成分和对象 (5)排序 (15)编辑成分属性 (17)规则 (17)高度........................................................................20 1.2 将旧格式模板转换为新的格式. (20)转换 assembly_part_list.tpl 模板 (20)编辑模板成分 (22)编辑模板对象 (23)转换 assembly_bolt_list.tpl模板 (26)1.3 将AutoCAD或MicroStation文件转换成模板 (28)插入AutoCAD文件并编辑其内容 (29)将一个模板分割成两个独立的模板 (32)Tekla版权所有 2007 页2Tekla Structures 基础培训教程第二课下–模板1 模板编辑器在这课里你将学会如何用模板编辑器工作。
你可以从头开始创建一个新的文本模板，也可以通过转换旧格式模板或AutoCAD图形来新建另外两个图形模板。
什么是模板, 模板是Tekla Structures中对窗体及表格的描述，模板可以是图纸中的表格、文本块、图签，或是报告中的文本。
在模板的使用中，Tekla Structures会填充模板的内容。
Tekla门式刚架建模主要节点选用及设置欧阳光明(2021.03.07)二.门式刚架主要结构形式门式刚架主要由钢柱、抗风柱、钢架梁、柱间支撑、水平支撑、系杆、门柱、门梁.窗柱、標条、隅撑、拉条、撑杆几部分组成，有些还有吊车梁、走道、制动等。
门式刚架的钢柱及抗风柱主要分为格构柱和独立柱。
其使用型钢截廂主要为楔形和H型、圆管以及矩管四种，尤其以前两种最为常见。
抗风柱多为H型截面，与边跨钢梁通过单板连接，且有长孔。
其钢架也分为桁架和独立钢梁，独立钢梁最为常见。
独立钢梁截面多为楔形和H型。
钢架梁一般在跨中对接，跨中为屋脊线。
钢梁上翼板为坡屋直，多段梁组成的一般也保持坡度一致。
钢柱与钢梁、钢梁与钢梁常使用接头板连接。
標条多为C型和Z型，一般通过標托板固定于梁柱外侧。
细杆多为圆管和矩管，用连接板固定与两品门架之间。
柱间支撑多为角钢或圆钢，用连接板或柱上直接开孔进行连接。
水平支撑多为圆钢，用连接板或梁上开孔连接。
隅撑、拉条和撑杆用于稳定標条。
三、柱脚节点钢柱底板主要选用底板（1004）、底板（1042）、加劲肋底板（1014）.美国底板（1047）、楔形柱底板（ 1068）、圆形底板(1052) o以美国底板（1047）为例介绍设置。
1、图形选项卡里设置柱底板及加劲肋的一些相关参数。
注意：h和b与后面设置底板规格对应。
2、零件选项卡里设置柱底板零件规格、位置编号、材料、名称，以及衬板的孔位、孔径。
注意：板.层板.衬板规格参数只需要设置厚度t的参数。
b和h的参数会根据螺栓孔位置自动获取。
3、参数选项卡里主要设置柱和抗剪键与底板的相对关系，以及螺栓显示特性。
4、通用性里主要是节点的位置属性，一般可以不用调整。
5、螺栓选项卡里设置的是柱底板螺栓参数。
6、加劲肋选项卡设置的是加劲肋的相关位置参数。
7、锚栓杆选项卡里可创建锚栓及垫板。
一般只使用钢垫板。
8、附加板选项卡里可设置锚栓预埋定位用零件参数。
一般不用设置。
四、梁柱节点梁和刚架柱主要是使用29、40、102、144、199号节点，除199#节点以外，其余一般不用于楔形柱，否则定位会有冋题。
TeklaStructures模板编辑器Tekla Structures 基础培训教程第二课下–模板Tekla Structures 13.0 培训教程Tekla Structures 13.02007-4-16Copyright ? 2007 Tekla CorporationTekla所有 2007 页1Tekla Structures 基础培训教程第二课下–模板1 模板编辑器.....................................................................................3 1.1 从头开始创建新的模板. (3)定义模板属性 (4)插入模板成分和对象 (5)排序 (15)编辑成分属性 (17)规则 (17)高度........................................................................20 1.2 将旧格式模板转换为新的格式. (20)转换 assembly_part_list.tpl 模板 (20)编辑模板成分 (22)编辑模板对象 (23)转换 assembly_bolt_list.tpl模板.................................................26 1.3 将AutoCAD或MicroStation文件转换成模板. (28)插入AutoCAD文件并编辑其容 (29)将一个模板分割成两个独立的模板 (32)Tekla所有 2007 页2Tekla Structures 基础培训教程第二课下–模板1 模板编辑器在这课里你将学会如何用模板编辑器工作。
你可以从头开始创建一个新的文本模板，也可以通过转换旧格式模板或AutoCAD图形来新建另外两个图形模板。
什么是模板, 模板是Tekla Structures中对窗体及表格的描述，模板可以是图纸中的表格、文本块、图签，或是报告中的文本。
Tekla Structures绘图模块介绍1. 执行摘要对很多钢结构领域的客户，他们的操作员工会花上大约50%的时间来编辑图纸。
这些编辑工作包括清理图面，删除冗余的信息以及让图纸表达变得更清晰。
这些客户觉得，让他们高工资的操作员工使用这样一款昂贵的软件来工作，所完成的却是看起来水平并不高的任务。
他们情愿将这种编辑图纸的工作交给较低水平的员工(例如，软件初学者)来做，这样那些有丰富经验的高工资的建模人员，就可以继续建模。
有些客户是这样做的，但由于我们目前为止还没有合适的配置来满足这个要求，他们就将图纸转为AutoCad或类似的软件识别的格式后进行处理。
当前，为了解决用户面临的这个问题，我们专门为这个需求配置了一个新的版本——Tekla Structures绘图模块。
这个配置允许深化人员浏览模型，但不允许修改实际模型。
深化人员也不能创建新的图纸，但可以修改和保存Tekla Structures创建的所有图纸。
通过使用Tekla Structures绘图模块配置，我们可以更好的满足用户的需求，从而让Tekla Structures有更多的客户，使我们在这些公司更稳固地立足。
这也将减小其他竞争者争夺我们客户的风险。
2. 历史以下是引起这种商业要求的一些前因：已有的用户对我们的产品有更多的要求—最近在Extranet上也有人提出；这是区域分公司一直以来的要求；主要的竞争者都有图纸编辑平台；这个新配置是从现有的功能上组合而来的，因此只需要很少的程序开发工作。
我们的部分客户感觉到并没有获得期望中的Tekla Structures钢结构深化模块所带来的生产力提高。
一部分原因是由于他们的操作员工花了大约50%的时间来编辑图纸。
这些编辑工作包括清理图面，删除冗余的信息以及让图纸表达变得更清晰。
这些客户觉得，让他们高工资的操作员工使用这样一款昂贵的软件来工作，所完成的却是看起来水平并不高的任务。
他们情愿将这种编辑图纸的工作交给较低水平的员工(例如，软件初学者)来做，这样那些有丰富经验的高工资的建模人员，就可以继续建模。
XSTEEL常见节点设置一、梁梁铰接形式一：采用菜单1，特殊的全深度（185）节点举例：要创建H200的梁铰接节点如图1，点菜单1，特殊的全深度（185）节点，进入该节点的图形参数选项如图在“图形”选项中一般只需填写如图所示的两个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10。
2，点“板”选项，进入该节点板选项设置，如图在“板”选项中，一般只要填写图示3个参数，参数1控制板厚度，参数2控制连接板在梁腹板的两侧方向，参数3控制连接板的切角形式及大小。
3，点“加劲肋”选项，进入该节点的加劲板设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。
4，点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。
形式二采用菜单1，有加劲肋的梁（129）节点举例：要创建H300的梁铰接节点如图1、点菜单1，有加劲肋的梁（129）节点，进入该节点的图形参数选项如图1.2.1在“图形”选项中一般只需填写如图所示的三个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10，次梁下翼缘处参数控制下翼缘的切割深度（此处参数控制不准确，需对每个节点实际切割长度较合，故一般不在这里控制参数，改到“槽口”选项设置）2、点“板”选项，进入该节点板选项设置，如图在“板”选项中一般只需填写如图所示的三个参数，分别控制连接板厚度，连接板在梁的两侧方向，连接板的切角形式。
3、点“加劲肋”选项，进入该节点板加劲肋设置，如图在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。
4、点“螺栓”选项，进入该节点的螺栓设置，如图在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。
