自动控制理论第一章作业及答案

第1章控制系统概述【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。

解：开环控制——半自动、全自动洗衣机的洗衣过程。

工作原理：被控制量为衣服的干净度。

洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。

系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。

闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。

工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。

水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。

当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。

一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。

开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成各个环节分别的作用是什么解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。

各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。

（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。

（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。

（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。

常用的比较元件有差动放大器、机械差动装置和电桥等。

（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

第一章习题参考答案1-1多速电风扇的转速控制为开环控制。

家用空调器的温度控制为闭环控制。

1-2 设定温度为参考输入，室内温度为输出。

1-3 室温闭环控制系统由温度控制器、电加热装置、温度传感器等组成，其中温度控制器可设定希望达到的室温，作为闭环控制系统的参考输入，温度传感器测得的室温为反馈信号。

温度控制器比较参考输入和反馈信号，根据两者的偏差产生控制信号，作用于电加热装置。

1-4 当实际液面高度下降而低于给定液面高度h r ，产生一个正的偏差信号，控制器的控制作用使调节阀增加开度，使液面高度逼近给定液面高度。

第二章 习题参考答案2-1 （1）()()1453223++++=s s s s s R s C ； （2）()()1223+++=s s s ss R s C ； （3）()()1223+++=-s s s e s R s C s2-2 （1）单位脉冲响应t t e e t g 32121)(--+=；单位阶跃响应t t e e t h 3612132)(----=； (2)单位脉冲响应t e t g t 27sin72)(2-=；单位阶跃响应)21.127sin(7221)(2+-=-t e t h t 。

2-3 （1）极点3,1--，零点2-；(2) 极点11j ±-.2-4)2)(1()32(3)()(+++=s s s s R s C . 2-5 (a)()()1121211212212122112+++⋅+=+++=CS R R R R CS R R R R R R CS R R R CS R R s U s U ; (b)()()1)(12221112212121++++=s C R C R C R s C C R R s U s U2-6 (a)()()RCsRCs s U s U 112+=; (b)()()141112+⋅-=Cs R RR s U s U ;(c)()()⎪⎭⎫⎝⎛+-=141112Cs R R R s U s U . 2-7 设激磁磁通f f i K =φ恒定()()()⎥⎦⎤⎢⎣⎡++++=Θφφπφm e a a a a m a C C f R s J R f L Js L s C s U s 2602.2-8()()()φφφπφm A m e a a a a m A C K s C C f R i s J R f L i Js iL C K s R s C +⎪⎭⎫⎝⎛++++=26023.2-9 ()2.0084.01019.23-=⨯--d d u i . 2-10 (2-6)2-11(2-7)2-12 前向传递函数)(s G 改变、反馈通道传递函数)(s H 改变可引起闭环传递函数)()(s R s C 改变。

第一章 绪论1-1 试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1) 优点:结构简单，成本低，工作稳定。

用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。

(2) 缺点：不能自动调节被控量的偏差。

因此系统元器件参数变化，外来未知扰动存在时，控制精度差。

2 闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。

它是一种按偏差调节的控制系统。

在实际中应用广泛。

⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。

1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。

闭环控制系统常采用负反馈。

由1-1中的描述的闭环系统的优点所证明。

例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。

1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？（1）22()()()234()56()d y t dy t du t y t u t dt dt dt ++=+（2）()2()y t u t =+（3）()()2()4()dy t du t ty t u t dt dt +=+ （4）()2()()sin dy t y t u t tdt ω+=（5）22()()()2()3()d y t dy t y t y t u t dt dt ++= （6）2()()2()dy t y t u t dt +=（7）()()2()35()du t y t u t u t dt dt =++⎰解答： （1）线性定常 （2）非线性定常 （3）线性时变 （4）线性时变 （5）非线性定常 （6）非线性定常 （7）线性定常1-4 如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。

北理工《自动控制理论1》在线作业【标准答案】
北理工《自动控制理论1 》在线作业-0005
试卷总分:100 得分:100
一、单选题 (共 20 道试题,共 60 分)
1.梅森公式主要用来（）。

A.判断稳定性
B.计算输入误差
C.求系统的传递函数
D.求系统的根轨迹
答案:C
2.放大环节的对数幅频特性曲线是（）。

A.平行于横轴的直线
B.斜率为1的直线
C.逐渐增大至某一值的曲线
D.垂直于横轴的直线
答案:A
3.最小相位系统的开环增益越大，其（）。

A.振荡次数越多
B.稳定裕量越大
C.相位变化越小
D.稳态误差越小
答案:D
4.典型二阶系统的超调量越大，反映出系统（）
A.频率特性的谐振峰值越小
B.阻尼比越大
C.闭环增益越大
D.相角裕度越小
答案:D
5.系统的频率特性（）
A.是频率的函数
B.与输入幅值有关
C.与输出有关
D.与时间t有关
答案:A
6.系统在r(t)=t2作用下的稳态误差ess=∞，说明( )。

A.型别ν<2
B.系统不稳定
C.输入幅值过大
D.闭环传递函数中有一个积分环节
答案:A。

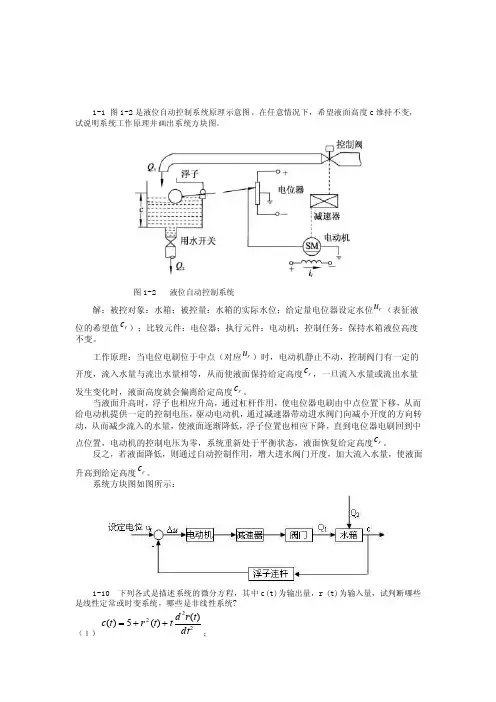

1-1 图1-2是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。

图1-2 液位自动控制系统 解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度不变。

工作原理：当电位电刷位于中点（对应r u ）时，电动机静止不动，控制阀门有一定的开度，流入水量与流出水量相等，从而使液面保持给定高度r c ，一旦流入水量或流出水量发生变化时，液面高度就会偏离给定高度r c 。

当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c 。

反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c。

系统方块图如图所示：1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统? （１）222)()(5)(dt t r d t t r t c ++=；（２）)()(8)(6)(3)(2233t r t c dt t dc dt t c d dt t c d =+++； （３）dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω； （５）⎰∞-++=t d r dt t dr t r t c ττ)(5)(6)(3)(；（６）)()(2t r t c =；（７）⎪⎩⎪⎨⎧≥<=.6),(6,0)(t t r t t c解：（1）因为c(t)的表达式中包含变量的二次项2()r t ，所以该系统为非线性系统。

第一章自动控制概论思考题1、什么是自动控制？他对人类活动有什么意义？所谓自动控制就是在没有人直接参与的情况下，通过控制装置使被控制对象或生产过程自动地按照预定的规律运行，使之达到预期的状态或性能要求。

自动控制是人类在认识世界和发明创新的过程中发展起来的一门重要的科学技术。

依靠它，人类可以从笨重、重复性的劳动中解放出来，从事更富创造性的工作。

2、什么是反馈？什么是负反馈？通常，我们把输出量送回到输入端并与输入信号比较的过程称为反馈。

若反馈的信号是与输入信号相减而使偏差值越来越小，则称为负反馈。

3、开环控制系统是怎样实现控制作用的？请举例说明。

开环控制系统：如果系统的输出端和输入端之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。

例：原始的数控机床进给系统就是开环控制系统。

指令输入到计算机控制系统之中，带动步进电机运动，使工作台移动，产生位移输出。

在日常生活中，许多控制系统都可以理解成开环控制系统，如电风扇的转速是由档位决定的，不能根据环境温度自动调节；洗衣机定时系统是由功能和时间决定，不能根据所洗衣物清洁程度自动调节。

4、闭环控制系统是怎样实现控制作用的？请举例说明。

闭环控制系统：闭环控制（亦称为反馈控制，Feedback Control）是指能对输出量与输入量进行比较，并且将它们的偏差作为控制手段，以保持两者之间预定关系的系统。

如：自动调温空调，当环境温度高于设定温度时，空调制冷系统自动开启，调定室温到设定值。

5、对自动控制系统的基本要求是什么？对控制系统的基本要求是：系统的稳定性、响应的快速性、响应的准确性。

6、试叙述电冰箱中温度控制系统的温度控制过程。

电冰箱温度控制系统由感温管，温度调节，执行动作等系统组成。

冰箱没工作时，感温管内气体遇热就膨涨，触点就将两原来断开的接触点靠在一起了。

冰箱在工作时，由于冰箱内制冷系统在给冰箱不段的输入冷气，就越来越冷，随着温度不短降低，感温管内的气体缩小，气垫就将断点段开，然而就将冰箱停止工作！7、试叙述骑自行车时的闭环控制过程。

北理工《自动控制理论1 》在线作业-0002试卷总分:100 得分:0一、单选题(共20 道试题,共60 分)1.主导极点的特点是（）。

A.距离虚轴很近B.距离实轴很近C.距离虚轴很远D.距离实轴很远正确答案:A2.系统的频率特性（）A.是频率的函数B.与输入幅值有关C.与输出有关D.与时间t有关正确答案:A3.单位反馈系统的开环传递函数G(s)=16/(s(s+4*sqrt(2)))，其幅值裕度h等于（）A.0B.4sqrt(2)dBC.16dBD.无穷正确答案:D4.系统对输入信号的时域响应中，其调整时间的长短是与（）指标密切相关。

A.允许的峰值时间B.允许的超调量C.允许的上升时间D.允许的稳态误差正确答案:D5.系统型次越高，稳态误差越（）。

A.越小B.越大C.不变D.无法确定正确答案:A6.用实验法求取系统的幅频特性时，一般是通过改变输入信号的（）来求得输出信号的幅值。

A.相位B.频率C.稳定裕量D.时间常数正确答案:B7.系统的传递函数在右半S平面上没有零点和极点，则该系统称作（）。

A.非最小相位系统B.最小相位系统C.不稳定系统D.振荡系统正确答案:B8.适合应用传递函数的系统是（）。

A.单输入，单输出的线性定常系统B.单输入，单输出的线性时变系统C.单输入，单输出的定常系统D.非线性系统正确答案:A9.已知串联校正装置的传递函数为0.2(s+5)/(s+10)，则它是（）A.相位迟后校正B.迟后超前校正C.相位超前校正D.A、B、C都不是正确答案:C10.二阶系统的调整时间长，则说明（）。

A.系统响应快B.系统响应慢C.系统的稳定性差D.系统的精度差正确答案:B11.典型二阶系统的超调量越大，反映出系统（）A.频率特性的谐振峰值越小B.阻尼比越大C.闭环增益越大D.相角裕度越小正确答案:D12.开环频域性能指标中相角裕度对应时域性能指标( ) 。

A.超调B.稳态误差C.调整时间D.峰值时间正确答案:A13.最小相角系统闭环稳定的充要条件是（）A.奈奎斯特曲线不包围（-1，j0）点B.奈奎斯特曲线包围（-1，j0）点C.奈奎斯特曲线顺时针包围（-1，j0）点D.奈奎斯特曲线逆包围（-1，j0）点正确答案:A14.系统稳定的充分必要条件是其特征方程式的所有根均在根平面的（）。

第1章课后习题参考答案1-2 自动控制系统由被控对象以及为完成控制任务而配置的控制装置两大部分构成，而控制装置又可分成不同的部件。

被控对象是控制系统所控制和操纵的对象，它接受控制量并输出被控量。

测量环节的作用是检测被控对象的控制量（温度、压力、流量、位移等），并且一般需要转换为标准的电信号，以便于处理。

比较环节的作用是将测量环节的实际输出值与给定量进行比较，求出它们之间的偏差。

计算环节的作用是根据控制要求，对偏差信号进行各种计算并形成适当的控制作用。

放大环节是放大标准化的弱信号，使之驱动被控对象。

执行环节的作用是产生控制量，直接推动被控对象的控制量发生变化。

1-3 在控制器和被控对象之间只有正向控制而没有反馈控制的控制系统称为开环控制系统。

按反馈原理建立的控制系统，称为闭环控制系统。

开环控制系统结构比较简单，但存在较大的缺陷。

当被控对象或被控量受到干扰，或系统中某些参数发生变化，会直接影响控制的品质而无法自动补偿。

闭环控制系统由于有反馈作用的存在，具有自动修正被控量出现偏差的能力，可以修正元件参数变化以及外部干扰所引起的误差，所以控制效果好，控制精度高。

1-5 （1）非线性 （2）线性 （3）非线性 （4）线性1-6由图可见，被控量为液位高度h ；被控对象为水箱；使液位变化的主要因素是液体流出的流量，看作系统的负载扰动量；液体流入的流量是用于补偿液体流出量，使水箱的液位保持在期望位置；控制液体流入流量的是电动机驱动的阀门，因此电动机－减速器－阀门一起构成系统的执行机构；电动机的供电电压d u 取决于电位器动触点与接零点之间的电位差，若接零点与电位参考点之间的电压为g u ，即系统给定信号；令动触点与电位参考点之间的电压为f u ，即系统负反馈信号，d g f u u u =-。

由此可绘制系统的方框图如下图所示。

系统工作原理：调整系统中进水阀门的开度使系统处于平衡状态，进水流量和出水流量保持动态平衡，液面的高度正好位于期望位置，与浮子杠杆连接的电位器动触点正好位于电位器中点（即接零点）上，从而电动机静止不动；当出水流量增加，液面下降，于是浮子也随之下降，通过杠杆作用带动电位器的动触点上移，从而给电动机电枢提供一定电压，电动机正转通过减速器驱动进水阀门增大开度，于是进水流量增大，直到水箱液位恢复到期望位置上；若出水流量减少，液面升高，其调节过程与上述类似，电动机反转，进水阀门减少开度，进水流量减少，直到重新处于动态平衡状态。

一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。

1-2 图1-16是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。

图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 图1-17为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。

在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。

第一章 习题答案1—1 根据题1—1图所示的电动机速度控制系统工作原理图(1） 将a,b 与c ，d 用线连接成负反馈状态；(2） 画出系统方框图。

解 （1）负反馈连接方式为：d a ↔，c b ↔；（2)系统方框图如图解1-1 所示.1-2 题1-2图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理，并画出系统方框图。

题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后,驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动,大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 题1—3图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量,画出系统方框图.题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动.炉子的实际温度用热电偶测量,输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。

在正常情况下,炉温等于某个期望值T °C,热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。

当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失），则出现以下的控制过程：控制的结果是使炉膛温度回升,直至T °C 的实际值等于期望值为止。

第一章 习题答案1-1 根据题1-1图所示的电动机速度控制系统工作原理图(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：d a ↔，c b ↔；（2）系统方框图如图解1-1 所示。

1-2 题1-2图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理，并画出系统方框图。

题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 题1-3图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。

在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。

当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程：控制的结果是使炉膛温度回升，直至T °C 的实际值等于期望值为止。

第一章1.1 图1.18是液位自动控制系统原理示意图。

在任意情况下，希望液面高度c维持不变，试说明系统工作原理并画出系统方块图。

c+-SM___ 1Q浮浮浮浮浮浮2Q浮浮浮浮浮浮浮浮浮浮浮浮fi-+解：系统的控制任务是保持液面高度不变。

水箱是被控对象，水箱液位是被控变量。

电位器用来设置期望液位高度*c(通常点位器的上下位移来实现) 。

当电位器电刷位于中点位置时，电动机不动，控制阀门有一定的开度，使水箱的流入水量与流出水量相等，从而使液面保持在希望高度*c上。

一旦流出水量发生变化(相当于扰动)，例如当流出水量减小时，液面升高，浮子位置也相应升高，通过杠杆作用使电位器电刷从中点位置下移，从而给电动机提供一定的控制电压，驱动电动机通过减速器减小阀门开度，使进入水箱的液体流量减少。

这时，水箱液位下降．浮子位置相应下降，直到电位器电刷回到中点位置为止，系统重新处于平衡状态，液位恢复给定高度。

反之，当流出水量在平衡状态基础上增大时，水箱液位下降，系统会自动增大阀门开度，加大流入水量，使液位升到给定高度*c。

系统方框图如图解1. 4.1所示。

1.2恒温箱的温度自动控制系统如图1.19所示。

（1） 画出系统的方框图；（2） 简述保持恒温箱温度恒定的工作原理;（3） 指出该控制系统的被控对象和被控变量分别是什么。

M放大器电机减速器调压器 220～热电偶电阻丝－ ＋－ ＋图1.19 恒温箱的温度自动控制系统解：恒温箱采用电加热的方式运行，电阻丝产生的热量与调压器电压平方成正比，电压增高，炉温就上升。

调压器电压由其滑动触点位置所控制，滑臂则由伺服电动机驱动．炉子的实际温度用热电偶测量，输出电压作为反馈电压与给定电压进行比较，得出的偏差电压经放大器放大后，驱动电动机经减速器调节调压器的电压。

在正常情况下，炉温等于期望温度T ，热电偶的输出电压等于给定电压。

此时偏差为零，电动机不动，调压器的滑动触点停留在某个合适的位置上。

(单选题)1: 梅森公式主要用来（）。

A: 判断稳定性B: 计算输入误差C: 求系统的传递函数D: 求系统的根轨迹正确答案:(单选题)2: 放大环节的对数幅频特性曲线是（）。

A: 平行于横轴的直线B: 斜率为1的直线C: 逐渐增大至某一值的曲线D: 垂直于横轴的直线正确答案:(单选题)3: 最小相位系统的开环增益越大，其（）。

A: 振荡次数越多B: 稳定裕量越大C: 相位变化越小D: 稳态误差越小正确答案:(单选题)4: 典型二阶系统的超调量越大，反映出系统（）A: 频率特性的谐振峰值越小B: 阻尼比越大C: 闭环增益越大D: 相角裕度越小正确答案:(单选题)5: 系统的频率特性（）A: 是频率的函数B: 与输入幅值有关C: 与输出有关D: 与时间t有关正确答案:(单选题)6: 系统在r(t)=t2作用下的稳态误差ess=&infin;，说明( )。

A: 型别&nu;&lt;2B: 系统不稳定C: 输入幅值过大D: 闭环传递函数中有一个积分环节正确答案:(单选题)7: 已知单位反馈控制系统在阶跃函数作用下，稳态误差为常数，则此系统为（）。

A: 0型系统B: I型系统C: II型系统D: 高阶系统正确答案:(单选题)8: 采用负反馈形式连接后，则 ( )。

A: 一定能使闭环系统稳定B: 系统动态性能一定会提高C: 一定能使干扰引起的误差逐渐减小，最后完全消除D: 需要调整系统的结构参数，才能改善系统性能正确答案:(单选题)9: 一阶系统的阶跃响应（）。

A: 无超调B: 当时间常数较大时有超调正确答案:(单选题)10: 用实验法求取系统的幅频特性时，一般是通过改变输入信号的（）来求得输出信号的幅值。

A: 相位B: 频率C: 稳定裕量D: 时间常数正确答案:(单选题)11: 开环控制系统特征是没有（）环节。

A: 给定B: 放大C: 反馈D: 执行正确答案:(单选题)12: 系统型次越高，稳态误差越（）。

一、 习 题 及 解 答第1章习题及解答1-1 根据图1-15所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：，d a ↔c b ↔；（2）系统方框图如图解1-1 所示。

1-2 图1-16是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。

图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 图1-17为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出所控制偏差电压，经电压放大器、功率放大器放大成后，作为 况下，炉温等于某个期望值e u a u 控制电动机的电枢电压。

在正常情T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=−=f r e u u u 故01，==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失量正好等于从加热器吸的热取的热量，形成稳定的热平衡状态，温度保持恒定。

第一章自动控制概论思考题1、什么是自动控制他对人类活动有什么意义所谓自动控制就是在没有人直接参与的情况下，通过控制装置使被控制对象或生产过程自动地按照预定的规律运行，使之达到预期的状态或性能要求。

自动控制是人类在认识世界和发明创新的过程中发展起来的一门重要的科学技术。

依靠它，人类可以从笨重、重复性的劳动中解放出来，从事更富创造性的工作。

2、什么是反馈什么是负反馈通常，我们把输出量送回到输入端并与输入信号比较的过程称为反馈。

若反馈的信号是与输入信号相减而使偏差值越来越小，则称为负反馈。

3、开环控制系统是怎样实现控制作用的请举例说明。

开环控制系统：如果系统的输出端和输入端之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。

例：原始的数控机床进给系统就是开环控制系统。

指令输入到计算机控制系统之中，带动步进电机运动，使工作台移动，产生位移输出。

在日常生活中，许多控制系统都可以理解成开环控制系统，如电风扇的转速是由档位决定的，不能根据环境温度自动调节；洗衣机定时系统是由功能和时间决定，不能根据所洗衣物清洁程度自动调节。

4、闭环控制系统是怎样实现控制作用的请举例说明。

闭环控制系统：闭环控制（亦称为反馈控制，Feedback Control）是指能对输出量与输入量进行比较，并且将它们的偏差作为控制手段，以保持两者之间预定关系的系统。

如：自动调温空调，当环境温度高于设定温度时，空调制冷系统自动开启，调定室温到设定值。

5、对自动控制系统的基本要求是什么对控制系统的基本要求是：系统的稳定性、响应的快速性、响应的准确性。

6、试叙述电冰箱中温度控制系统的温度控制过程。

电冰箱温度控制系统由感温管，温度调节，执行动作等系统组成。

冰箱没工作时，感温管内气体遇热就膨涨，触点就将两原来断开的接触点靠在一起了。

冰箱在工作时，由于冰箱内制冷系统在给冰箱不段的输入冷气，就越来越冷，随着温度不短降低，感温管内的气体缩小，气垫就将断点段开，然而就将冰箱停止工作！7、试叙述骑自行车时的闭环控制过程。

第1章自动控制的一般概念
1.T图1-1所示的是一晶体管稳压电源。

试画出其方框图并说明在该电源里哪些起着测量、放大、执行的作用，以及系统里的干扰量和给定量是什么？
T 图1-1
2.两水位控制系统如T图1 — 2(a)、(b)所示，要求:
(1)画出其方框图(包括给定输入量和扰动输入量)；
(2)分析工作原理，讨论误差和扰动的关系。

u,
T 图1 —2 (a)
用户
T 图1-2(b)
3.炉温控制系统如T图1-3 （a）所示，要求：（1）指出系统输出量、给定输入量、扰
动输入量、被控对象和自动控制器的各组成部分，并画出其方框图；（2）说明该系统是怎样消除或减少偏差的。

T 图1-3 (a)。
