金属与酸反应图像题99976

一、中考初中化学金属与酸反应的图像1．如图所示曲线正确的是A．加热一定质量的高锰酸钾B．一定量的Fe加到AgNO3溶液中C．等质量的Mg和Zn分别加足量盐酸D．氢氧化钠溶液加水稀释【答案】C【解析】【分析】【详解】A、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B 、一定量的Fe 加到AgNO 3溶液中，332=Fe Fe+2AgNO NO ()+2Ag ，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C 、等质量的Mg 和Zn 分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl +H ↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D 、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH 值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。

故选C 。

2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A ．图甲：加水稀释氢氧化钠溶液B ．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C ．图丙：加热一定质量的KMnO 4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。

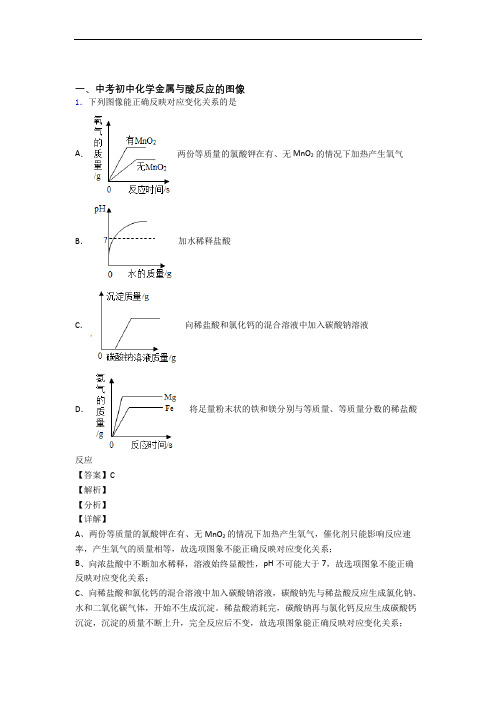

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

故选C。

2．下列图像不能正确反映其对应操作的是（）A．a图在一定量的AgNO3溶液中逐滴加入NaCl溶液B．b图足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应C．c图向稀盐酸中逐滴加入NaOH溶液D．d图等质量块状和粉末状CaCO3分别与足量等体积等质量分数的稀盐酸反应【答案】B【解析】【分析】【详解】A、在一定量的AgNO3溶液中逐滴加入NaCl溶液，不断产生白色沉淀，当恰好完全反应时沉淀达到最大值，对应关系正确；B、镁比锌活泼，镁和稀硫酸的反应速率较快，足量的Zn和Mg分别与一定量的等体积等质量分数的稀硫酸反应，镁的活动性比锌强，反应速率快，反应时间短；镁和锌过量，盐酸完全反应，最终生成氢气的质量相等，对应关系不正确；C、向稀盐酸中逐滴加入NaOH溶液时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应的进行，pH升高，当恰好完全反应时，溶液的pH等于7，继续加入氢氧化钠溶液时，溶液的pH大于7，对应关系正确；D、首先粉末状碳酸钙和盐酸反应速率大于块状的，所以对应图象斜率要大，同时由于碳酸钙质量相同，所以二者图象的终点也相同，对应关系正确。

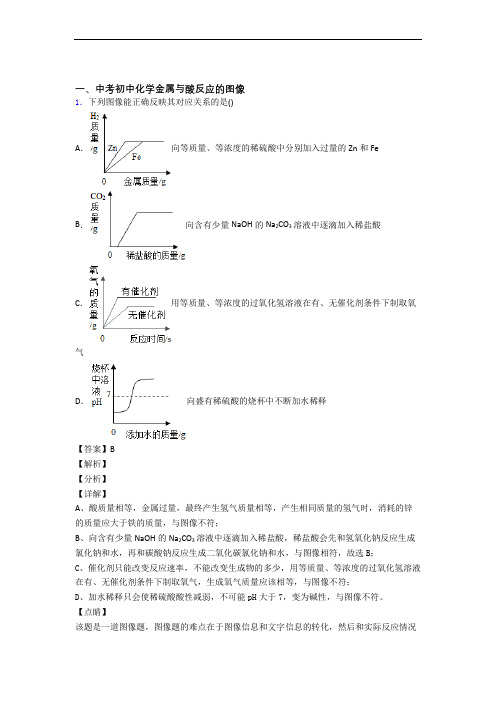

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。

【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。

2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。

金属与酸反应的图像题总结-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
金属与酸反应曲线图
金属与盐酸反应的通式：2R ＋2m HCl 2RCl m ＋m H 2↑ (m 为金属R 的化合价)。

根据化学方程式的计算， m (H 2)＝（）m 金属金属的化合价
金属的相对原子质量
由此可得出以下结论：
(1)等质等氢图
两种金属反应产生的氢气质量相同，此图反映了两种情况：
①酸不足，金属过量，产生的氢气质量由酸的质量决定。

②酸足量，产生的氢气质量由金属的质量决定，产生氢气的质量相同。

如18 g 铝和56 g 铁分别投入足量的稀硫酸中反应产生的氢气质量相同。

(2) 等质等价金属图
如等质量的镁、铁、锌与足量的酸反应生成的金属离子都为＋2价，产生氢气的速率和质量不同。

此图反映出： ①金属越活泼，曲线越陡，
②金属的相对原子质量越小，产生氢气越多，曲线的拐点越高，消耗的酸也越多。

(3) 等质不等价金属图
铝、镁、锌与酸反应生成金属离子的化合价分别为＋3、＋
2、＋2，产生氢气的质量与金属的化合价有关。

m (H 2)＝（）m 金属金属的化合价
金属的相对原子质量。

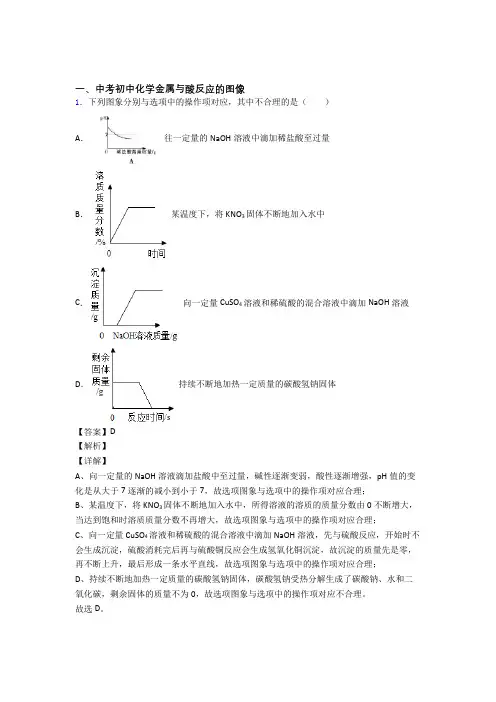

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。

C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。

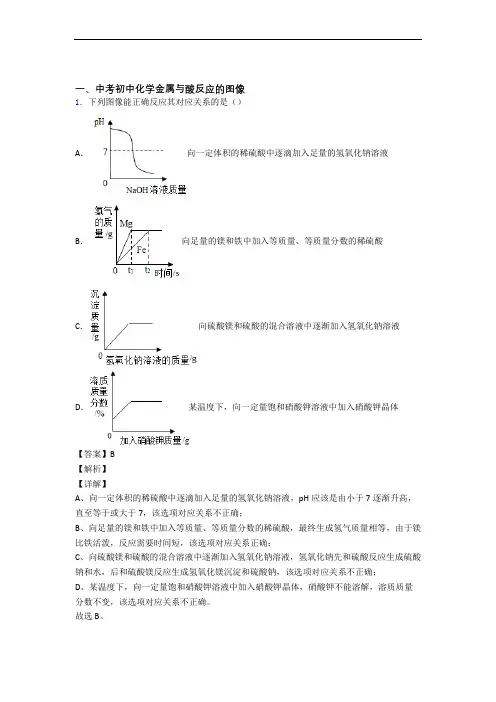

一、中考初中化学金属与酸反应的图像1．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。

故选B。

2．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。

金属与酸反应的图象一、单选题(共8道，每道10分)1.如图是等质量的Mg、Al、Zn分别与足量等浓度的稀硫酸反应生成氢气的质量随时间变化的图象。

请据图判断，三种金属X、Y、Z分别是( )A.Mg、Zn、AlB.Mg、Al、ZnC.Al、Mg、ZnD.Zn、Mg、Al答案：C解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。

Mg、Al、Zn三种金属的活动性顺序为Mg Al Zn，图象中斜率的关系为Y X Z，所以Y 为Mg、X为Al、Z为Zn，故选C。

试题难度：三颗星知识点：金属与酸的反应2.足量的镁和锌分别与等质量等浓度的盐酸反应，下列图象正确的是( )A. B.C. D.答案：B解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。

Zn、Mg两种金属的活动性顺序为Mg Zn，则图象中斜率关系应为Mg Zn，A、D均错误。

足量的金属与等质量等浓度的同种酸反应，产生氢气的多少由酸决定，即产生氢气的质量相等，B正确，C错误，故选B。

试题难度：三颗星知识点：金属与酸的反应3.等质量的甲、乙两种金属，分别与足量等浓度的盐酸反应（已知甲、乙在生成物中化合价均为+2），生成氢气的质量和反应时间的关系如图所示，下列叙述正确的是( )A.甲、乙两种金属中较活泼的是乙B.产生氢气的速率：甲乙C.生成氢气的质量：甲乙D.相对原子质量较大的是乙答案：D解题思路：金属与酸反应时，若图象表示的是氢气质量随反应时间的变化，则金属活动性越强，图象斜率越大，产生氢气越快。

由图象可知，斜率关系为甲>乙，则产生氢气的速率为甲乙，金属活动性为甲乙，甲较活泼，A、B均错误。

由图象可知，产生氢气的质量为甲乙，C错误。

金属与足量酸反应时，产生氢气的多少由金属决定，产生氢气的质量为（其中，a代表金属在生成物中的化合价数，m代表金属的质量，A r代表金属的相对原子质量）。

一、中考初中化学金属与酸反应的图像 1．如图所示四个图像，分别对应四个过程，其中不正确的是A ．向一定量的锌中加入足量的稀盐酸B ．向一定量硫酸铜溶液中加入足量的铁C ．足量锌、铁中分别加入等质量、等质量分数的稀硫酸D ．等质量的锌和铁中分别加入足量等质量分数的稀硫酸【答案】B【解析】【分析】【详解】A 、向一定量的锌中加入足量的稀盐酸，锌完全反应后质量为0，不符合题意；B 、向一定量硫酸铜溶液中加入足量的铁，铁和硫酸铜反应生成硫酸亚铁和铜，44=Fe+CuSO FeSO +Cu ，每56g 固体铁加入置换出64g 铜单质，反应后固体质量增加，溶液的质量减小，反应完后不再减小，符合题意；C 、足量锌、铁中分别加入等质量、等质量分数的稀硫酸，锌的活动性强，在相同的时间内生成的氢气多，稀硫酸的质量相同，完全反应后生成的氢气相同，不符合题意；D 、等质量的锌和铁中分别加入足量等质量分数的稀硫酸，相同的酸反应，生成的氢气质量相同，根据反应方程式：22Zn+2HCl=ZnCl +H ↑22Fe+2HCl=FeCl +H ↑每生成2g 氢气需要锌的质量为65g ，需要铁的质量为56g ，等质量的锌和铁中分别加入足量等质量分数的稀硫酸，完全反应后，铁生成的氢气多，不符合题意。

故选B。

2．镁、铝、锌、铁与稀盐酸或稀硫酸之间的反应规律及图象正确的是()A等质量的镁、铝、锌、铁与足量酸反应，氢气质量与反应时间的关系图象B等质量的镁、铝、锌、铁与足量酸反应，氢气质量与酸溶液的关系图象C等量酸与足量镁、铝、锌、铁反应，氢气质量与反应时间的关系图象D等量酸与足量镁、铝、锌、铁反应，氢气质量与金属质量的关系图象A．A B．B C．C D．D【答案】C【解析】【分析】等量酸与足量金属反应时，产生氢气的质量相等，金属活动性越强，产生氢气速率越快；等量金属与足量酸反应时，金属活动性越强，产生氢气越快，金属的化合价金属的相对原子质量越大，产生氢气越多。
