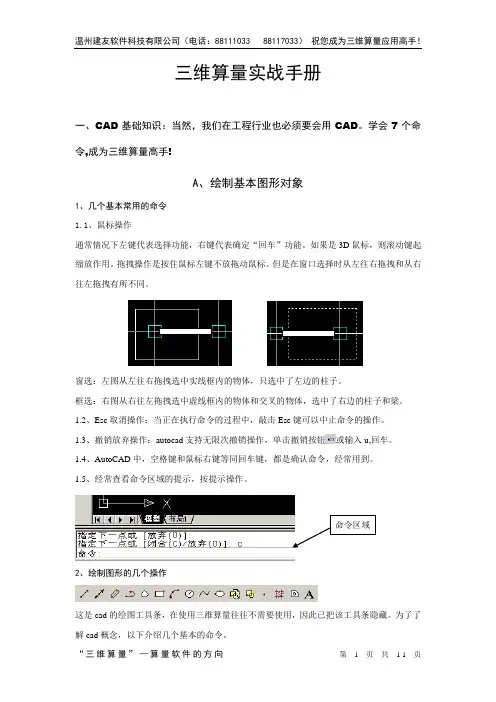

三维算量实战手册一、CAD基础知识：当然，我们在工程行业也必须要会用CAD。
学会7个命令,成为三维算量高手!A、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。
框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。
1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：autocad 支持无限次撤销操作，单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
2.1绘制直线：单击工具条或在命令行中输入L ，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C 闭合。
举例：绘制一个三角形的三个边：命令行输入：L 回车 指定第一个点：单击一点：回车。
重复单击另一点，回车。
输入：C 回车。
直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL 。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL ，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad 的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

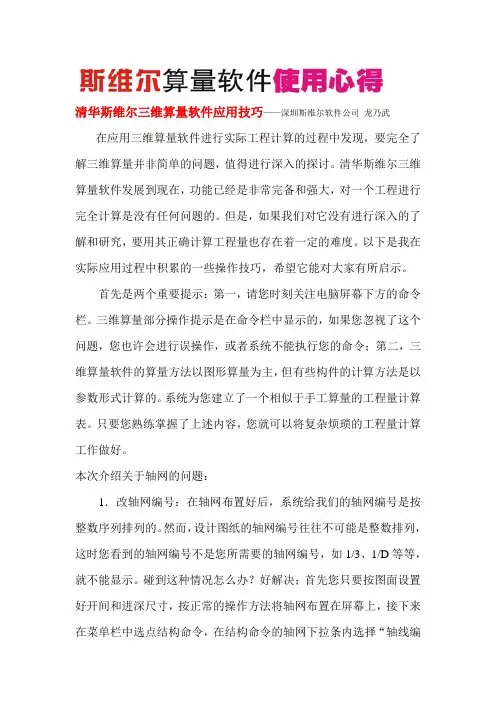

清华斯维尔三维算量软件应用技巧——深圳斯维尔软件公司龙乃武在应用三维算量软件进行实际工程计算的过程中发现，要完全了解三维算量并非简单的问题，值得进行深入的探讨。
清华斯维尔三维算量软件发展到现在，功能已经是非常完备和强大，对一个工程进行完全计算是没有任何问题的。
但是，如果我们对它没有进行深入的了解和研究，要用其正确计算工程量也存在着一定的难度。
以下是我在实际应用过程中积累的一些操作技巧，希望它能对大家有所启示。
首先是两个重要提示：第一，请您时刻关注电脑屏幕下方的命令栏。
三维算量部分操作提示是在命令栏中显示的，如果您忽视了这个问题，您也许会进行误操作，或者系统不能执行您的命令；第二，三维算量软件的算量方法以图形算量为主，但有些构件的计算方法是以参数形式计算的。
系统为您建立了一个相似于手工算量的工程量计算表。
只要您熟练掌握了上述内容，您就可以将复杂烦琐的工程量计算工作做好。
本次介绍关于轴网的问题：1．改轴网编号：在轴网布置好后，系统给我们的轴网编号是按整数序列排列的。
然而，设计图纸的轴网编号往往不可能是整数排列，这时您看到的轴网编号不是您所需要的轴网编号，如1/3、1/D等等，就不能显示。
碰到这种情况怎么办？好解决；首先您只要按图面设置好开间和进深尺寸，按正常的操作方法将轴网布置在屏幕上，接下来在菜单栏中选点结构命令，在结构命令的轴网下拉条内选择“轴线编号”功能，这时您只要按命令栏内的提示操作，就可得到符合您所需要的轴网编号。
2．辅助轴线的添加：辅助轴线添加有两种方法，一是直接用CAD 内的偏移功能，将您所需要添加的辅助轴线从您选定的轴网基线偏移一条网线即可，操作方法完全按CAD的操作方式（注意：这种临时添加的辅助轴线是不能标注“轴线编号”的）。
二是在菜单栏中依次点选结构? 轴网辅助轴线功能，这时您只要按命令栏内的提示操作，即可得到您所需要的辅助轴线，但是第二种方法操作起来有点麻烦，终归没有第一种方法好。

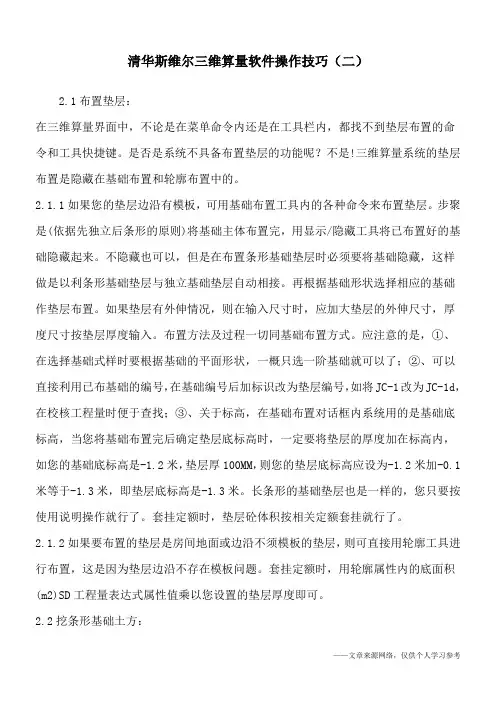

清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。
是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。
2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。
步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。
不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。
再根据基础形状选择相应的基础作垫层布置。
如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。
布置方法及过程一切同基础布置方式。
应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。
长条形的基础垫层也是一样的，您只要按使用说明操作就行了。
套挂定额时，垫层砼体积按相关定额套挂就行了。
2.1.2如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。
套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。
2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。
先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。
用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。
目录第一部分概述第1章算量思路1.1建筑工程量计算思路1.2钢筋工程量计算思路1.3算量流程第2章实例工程概况第二部分建筑工程量第1章建筑工程量概述1.1 建筑工程量计算思路1.2 实例工程分析1.3操作约定第2章新建工程项目2.1 新建工程项目2.2工程设置第3章地下室工程量计算3.1建立轴网3.2 地下室独立基础3.3 地下室柱3.4 地下室基础梁3.5 地下室梁3.6 地下室墙3.7 地下室门窗3.8 地下室过梁3.9 地下室楼梯3.10 散水3.11 地下室内装饰3.12 地下室外装饰3.13 地下室脚手架3.14 其他项目第4章首层工程量计算4.1 拷贝楼层4.10雨篷拦板第5章二三层构件工程量第6章出屋顶楼层工程量6.5 女儿墙6.6女儿墙压顶6.7 坡屋顶6.8 老虎窗6.9挑粱天沟6.10平屋面装饰第7章分析统计工程量7.1楼层组合7.2图形检查7.3构件编辑7.4工程量计算规则7.5分析统计工程量第8章报表输出第9章识别建模9.1识别建模与手工建模的关系9.2识别建模工作流程9.3识别首层轴网与柱子9.4识别首层梁9.5识别门窗表9.6识别首层墙与门窗9.7识别其它构件9.8其它楼层处理第三部分第1章钢筋工程量概述1.1钢筋工程量概述1.2钢筋选项1.3实例工程分析第2章首层钢筋工程量2.1首层独基钢筋2.2首层基础梁钢筋2.3首层柱筋2.4首层插座布置2.5首层梁筋2.6首层砌体墙拉结筋2.7首层混凝土墙柱筋2.8首层板筋2.9首层楼梯钢筋2.10首层飘窗板钢筋2.11首层过梁钢筋第6章分析统计钢筋量6.1核对钢筋6.2图形管理6.3修改钢筋公式6.4分析统计钢筋量第7章识别钢筋7.1 识别钢筋工作流程7.2 识别柱筋7.3 识别梁筋7.4识别板筋报表。
清华斯维尔日常操作常见问题及解答方法1. 天正7.0以上绘制的图纸不能正常三维算量中怎么处理？用天正高版本打开后用图形导入选择低版本即可。
2. 识别梁时需要注意哪些事项？识别梁时需要注意以下事项：A，在识别梁线时要把所有梁线的图形都选择上B，要注意识别梁的集中标注线，如果集中标注线X，Y方向不在同一图层，在命令行里，要点击多次集中标注线。
C，跨数识别不对：要在识别设置中控制支座的宽度和误差的大小。
3. L型柱钢筋加密有时怎么会全程加密？如果L型柱的最大截面宽与柱净高的比值小于1/4就要全程加密4. 局部参考图形怎么处理？如果是局部参考，首先要有局部参考的一部分图纸，先后打开cad 选中全部多炸开几次就可以了5. 08版本自动放坡问题如果修改呢土壤类别放坡按自动判定，放坡系数仍是原来的放坡系数怎么处理6. 网络狗能不能控制优先级？不能，只能控制电脑权限。
7. 图纸导入三维算量轴号丢失。
用天正高版本转换低版本再打开。
8. 板钢筋不是正交怎么布置？用选择封闭多义线布置命令布置9. 在网站下载软件下载不了原因？如果用下载工具下载不了，用另存为保存下载。
10. 预制板缝天棚怎么计算？现在预制板计算天棚时没有计算预制板缝的面积，目前暂时用手工指定进行变相处理。
11. 在导入电子文档识别构件后三维着色，显示有问题是什么原因？原因是：导入的设计图纸的定位点离原点太远。
12. 08版本组合楼梯所有子构件都定义好布置时，布置不上是什么原因？原因梁的结构类型没有改为楼梯梁，板结构类型没有改为楼梯平台板。
13. 06版本和08版本能否同时安装？可以，之间没有冲突。
14. 06板筋显示所有不起作用时，在命令行里输入BJMX框选所有板即可解决。
原因是美国板都没有钢筋明细了。
15. 门窗洞口布置过梁布置不上？可能原因：1.布置的墙体是砼墙2.门窗洞口的顶高同梁底。
16. 有时布置条基时遇柱打断，有的不打断是什么原因？原因，条基结构类型为结构梁时遇柱会打断，是带型基础就不打断17. 2008.9.26号版本分析其他版本时包字节太小解决办法到JGK下定额工程量明细—右键—设计视图—工程量计算式有文本改为备注。

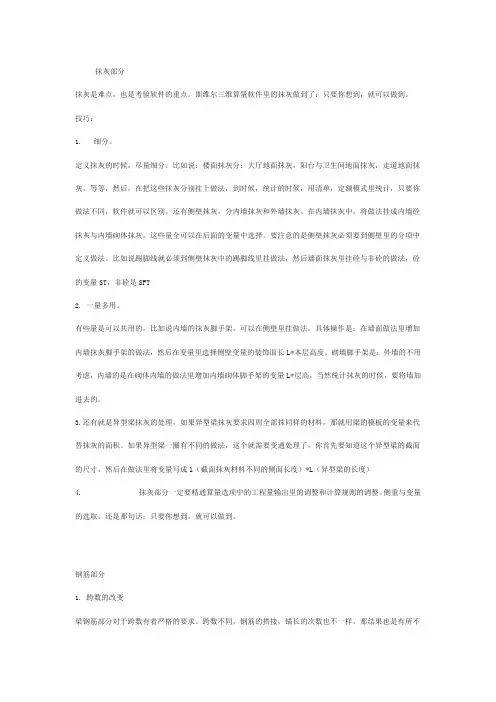

抹灰部分抹灰是难点，也是考验软件的重点。
斯维尔三维算量软件里的抹灰做到了：只要你想到，就可以做到。
技巧：1. 细分。
定义抹灰的时候，尽量细分。
比如说：楼面抹灰分：大厅地面抹灰，阳台与卫生间地面抹灰，走道地面抹灰，等等，然后，在把这些抹灰分别挂上做法，到时候，统计的时候，用清单，定额模式里统计，只要你做法不同，软件就可以区别。
还有侧壁抹灰，分内墙抹灰和外墙抹灰。
在内墙抹灰中，将做法挂成内墙砼抹灰与内墙砌体抹灰。
这些量全可以在后面的变量中选择。
要注意的是侧壁抹灰必须要到侧壁里的分项中定义做法。
比如说踢脚线就必须到侧壁抹灰中的踢脚线里挂做法，然后墙面抹灰里挂砼与非砼的做法，砼的变量ST，非砼是SFT2. 一量多用。
有些量是可以共用的。
比如说内墙的抹灰脚手架。
可以在侧壁里挂做法。
具体操作是：在墙面做法里增加内墙抹灰脚手架的做法，然后在变量里选择侧壁变量的装饰面长L*本层高度。
砌墙脚手架是：外墙的不用考虑，内墙的是在砌体内墙的做法里增加内墙砌体脚手架的变量L*层高，当然统计抹灰的时候，要将墙加进去的。
3.还有就是异型梁抹灰的处理，如果异型梁抹灰要求四周全部抹同样的材料，那就用梁的模板的变量来代替抹灰的面积。
如果异型梁一圈有不同的做法，这个就需要变通处理了，你首先要知道这个异型梁的截面的尺寸，然后在做法里将变量写成l（截面抹灰材料不同的侧面长度）*L（异型梁的长度）4. 抹灰部分一定要精通算量选项中的工程量输出里的调整和计算规则的调整。
侧重与变量的选取。
还是那句话：只要你想到，就可以做到。
钢筋部分1. 跨数的改变梁钢筋部分对于跨数有着严格的要求。
跨数不同，钢筋的搭接，锚长的次数也不一样，那结果也是有所不同的。
比如一根梁钢筋，可以通常的，也可以在每一跨中锚入梁里。
那结果也是不同的。
因此，要求我们在布置梁的时候，一定要注意梁的跨数，比如说是5跨的，你布置成4跨的就不可以，虽然一根钢筋没有多大的来去，但是每一次都错误，那整个结果就偏差比较大了。
BIM—三维算量For Revit快速入门手册V1.0版本2015年3月发行深圳市斯维尔科技有限公司第一章软件安装指南一、配置环境软件在运行过程中，有大量的数据进行处理。
特别是在进行分析统计时如果您的计算机硬件配置过低，则会用上很长的时间，甚至会出现计算机停止运行现象。
推荐配置如下：系统环境：采用win7以上系统软件环境：推荐使用Revit2014、Revit Architecture2014、Revit 2015、Revit Architecture2015版本。
CPU：推荐使用Intel Core i3以上内存：推荐使用2.0GB内存以上说明：Revit升级至最新版本，推荐更新至update2。
Revit升级补丁包步骤，升级前请先查看Revit关于对话框版本号：Revit信息Revit2014更新包下载地址：/support/revit-products/dow nloads/caas/downloads/content/revit-2014-update-release-2.ht mlRevit Architecture2014更新包下载地址：/support/revit-products/dow nloads/caas/downloads/content/revit-architecture-2014-update-release-2.htmlRevit2015（包含Revit Architecture2015）Update Release5升级步骤：1、安装UR3或UR4（如果已经安装，请跳过该步骤）UR3适用于：原始版本(Build:20140223_1515)Update Release1(Build:20140322_1515)Update Release2(Build:20140323_1530)Revit/support/revit-products/dow nloads/caas/downloads/content/autodesk-revit-2015-update-rel ease-3.htmlArchitecture/support/revit-products/dow nloads/caas/downloads/content/autodesk-revit-architecture-201 5-update-release-3.htmlUR4适用于：原始版本(Build:20140223_1515)Update Release3(Build:20140606_1530)Revit/support/revit-products/dow nloads/caas/downloads/content/autodesk-revit-2015-update-rel ease-4.htmlArchitecture:/support/revit-products/downloads/caas/downloads/content/autodesk-revit-arc hitecture-2015-update-release-4.html2、安装UR5UR5适用于：Update Release3(Build:20140606_1530)Update Release4(Build:20140903_1530)Revit:/support/revit-product s/downloads/caas/downloads/content/autodesk-revit-2015-upda te-release-5.htmlArchitecture:/support/revit-products/downloads/caas/downloads/content/autodesk-revit-arc hitecture-2015-update-release-5.htmlUR5For Revit2015R2(Build:20140905_0730)：Revit:/support/revit-product s/downloads/caas/downloads/content/autodesk-revit-2015-upda te-release-5-for-revit-2015-r2.htmlArchitecture:/support/revit-products/downloads/caas/downloads/content/autodesk-revit-arc hitecture-2015-update-release-5-for-revit-architecture-2015-r2.h tml二、软件的安装启动安装程序，软件将为用户提供安装向导，按照提示操作即可（如需修改安装路径，按照提示选取放置位置）。
清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。
是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。
2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。
步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。
不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。
再根据基础形状选择相应的基础作垫层布置。
如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。
布置方法及过程一切同基础布置方式。
应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。
长条形的基础垫层也是一样的，您只要按使用说明操作就行了。
套挂定额时，垫层砼体积按相关定额套挂就行了。
2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。
套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。
2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。
先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。
用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。

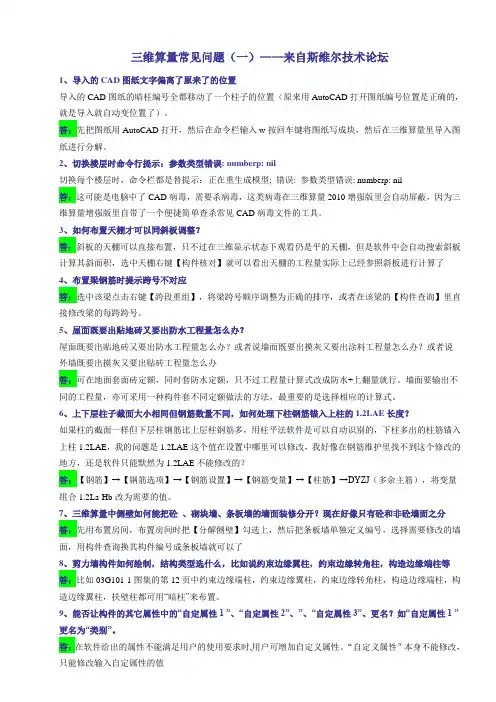

三维算量常见问题（一）——来自斯维尔技术论坛1、导入的CAD图纸文字偏离了原来了的位置导入的CAD图纸的暗柱编号全都移动了一个柱子的位置（原来用AutoCAD打开图纸编号位置是正确的，就是导入就自动变位置了）。
答：先把图纸用AutoCAD打开，然后在命令栏输入w按回车键将图纸写成块，然后在三维算量里导入图纸进行分解。
2、切换楼层时命令行提示：参数类型错误: numberp: nil切换每个楼层时，命令栏都是替提示：正在重生成模型; 错误: 参数类型错误: numberp: nil答：这可能是电脑中了CAD病毒，需要杀病毒，这类病毒在三维算量2010增强版里会自动屏蔽，因为三维算量增强版里自带了一个便捷简单查杀常见CAD病毒文件的工具。
3、如何布置天棚才可以同斜板调整？答：斜板的天棚可以直接布置，只不过在三维显示状态下观看仍是平的天棚，但是软件中会自动搜索斜板计算其斜面积，选中天棚右键【构件核对】就可以看出天棚的工程量实际上已经参照斜板进行计算了4、布置梁钢筋时提示跨号不对应答：选中该梁点击右键【跨段重组】，将梁跨号顺序调整为正确的排序，或者在该梁的【构件查询】里直接修改梁的每跨跨号。
5、屋面既要出贴地砖又要出防水工程量怎么办？屋面既要出贴地砖又要出防水工程量怎么办？或者说墙面既要出摸灰又要出涂料工程量怎么办？或者说外墙既要出摸灰又要出贴砖工程量怎么办答：可在地面套面砖定额，同时套防水定额，只不过工程量计算式改成防水+上翻量就行。
墙面要输出不同的工程量，亦可采用一种构件套不同定额做法的方法，最重要的是选择相应的计算式。
6、上下层柱子截面大小相同但钢筋数量不同，如何处理下柱钢筋锚入上柱的1.2LAE长度？如果柱的截面一样但下层柱钢筋比上层柱钢筋多，用柱平法软件是可以自动识别的，下柱多出的柱筋锚入上柱1.2LAE，我的问题是1.2LAE这个值在设置中哪里可以修改，我好像在钢筋维护里找不到这个修改的地方，还是软件只能默然为1.2LAE不能修改的？答：【钢筋】→【钢筋选项】→【钢筋设置】→【钢筋变量】→【柱筋】→DYZJ（多余主筋），将变量组合1.2La-Hb改为需要的值。

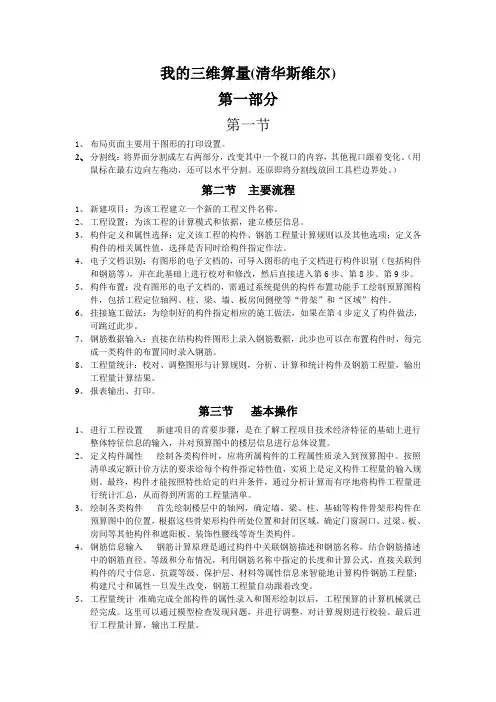

我的三维算量(清华斯维尔)第一部分第一节1、布局页面主要用于图形的打印设置。
2、分割线：将界面分割成左右两部分，改变其中一个视口的内容，其他视口跟着变化。
（用鼠标在最右边向左拖动，还可以水平分割。
还原即将分割线放回工具栏边界处。

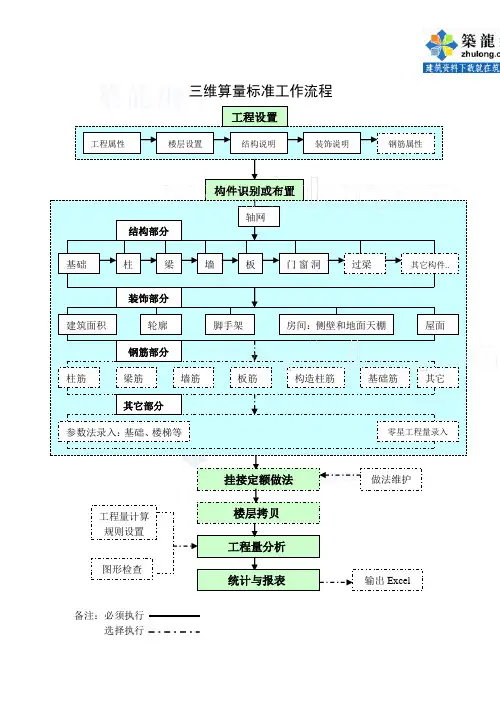

）第二节主要流程1、新建项目：为该工程建立一个新的工程文件名称。
2、工程设置：为该工程的计算模式和依据，建立楼层信息。
3、构件定义和属性选择：定义该工程的构件、钢筋工程量计算规则以及其他选项；定义各构件的相关属性值，选择是否同时给构件指定作法。
4、电子文档识别：有图形的电子文档的，可导入图形的电子文档进行构件识别（包括构件和钢筋等），并在此基础上进行校对和修改，然后直接进入第6步、第8步、第9步。
5、构件布置：没有图形的电子文档的，需通过系统提供的构件布置功能手工绘制预算图构件，包括工程定位轴网、柱、梁、墙、板房间侧壁等“骨架”和“区域”构件。
6、挂接施工做法：为绘制好的构件指定相应的施工做法，如果在第4步定义了构件做法，可跳过此步。
7、钢筋数据输入：直接在结构构件图形上录入钢筋数据，此步也可以在布置构件时，每完成一类构件的布置同时录入钢筋。
8、工程量统计：校对、调整图形与计算规则，分析、计算和统计构件及钢筋工程量，输出工程量计算结果。
9、报表输出、打印。
第三节基本操作1、进行工程设置新建项目的首要步骤，是在了解工程项目技术经济特征的基础上进行整体特征信息的输入，并对预算图中的楼层信息进行总体设置。
2、定义构件属性绘制各类构件时，应将所属构件的工程属性质录入到预算图中。
按照清单或定额计价方法的要求给每个构件指定特性值，实质上是定义构件工程量的输入规则。
最终，构件才能按照特性给定的归并条件，通过分析计算而有序地将构件工程量进行统计汇总，从而得到所需的工程量清单。
3、绘制各类构件首先绘制楼层中的轴网，确定墙、梁、柱、基础等构件骨架形构件在预算图中的位置，根据这些骨架形构件所处位置和封闭区域，确定门窗洞口、过梁、板、房间等其他构件和遮阳板、装饰性腰线等寄生类构件。
三维算量技巧汇总①基础挂接清单： 1、独立基础：方法1：在建立第一个构件时，挂接上做法，这样我们在建立下一个基础构件时会继承上面的做法。
方法2：当你把全部的基础构件都建立好了，需要挂接定额，我们可以先挂接一个基础，然后选择“做法导入”按钮，在下拉菜单选择已经挂好做法的构件，这样就继承了你选择的构件的做法。
方法3：直接用“构件查询”命令选择所有需要挂接相同做法的构件，可以一次挂接多个构件。
一次完成。
主意：1、我们在挂接做法时，把全部做法挂到独立基础下，不要挂接到模板或垫层上，这样我们有利于集中管理和进行变通操作或变动时比较容易调整。
2、在挂接做法时，我们可以在清单项目特征里面修改或添加说明，最好的时在挂接模板时，我们需要按我们的构件来修改清单名称。
同时模板清单下也可以挂接换算，只要我们在项目特征里面添加就可以了。
1、拱形梁方法2：首先用多段线画出供形梁的弧，然后用弧形梁布置上去在通过用UCS转换坐标，用旋转把梁旋转一下，布置上去这样有时会出现没有锚固问题，可以通过直接修改公式即可方法2：用过用UCS，转换视图，然后用板来做用用也可以。
或者用墙来做。
2、拱形板 )( j RP+T 方法1：我们可以通过用转换视图方式，把板的厚度当宽度用，就可以了，钢筋我们可以通过钢筋调整即可通过构件编号ZNQ：砖内墙,ZWQ：砖外墙基础层柱为600*800，首层为400*800,对于基础层来说柱纵筋就有锚固，首层柱来说柱纵筋度就有个插筋的问题，请问如何处理?答：这个问题是：在钢筋公式库里面复制一个出来，然后修改，一个是加1.6*la一个是+la就可以解决了，一个是+la就可以解决了，在布置钢筋时，选择你设置的钢筋就可以了，这样的柱子一般时转换层比较多｛就是响应03G101-1的能通则通｝平法输入中的上部钢筋和上通长筋的联系和区别？答：上部钢筋是指梁的所有上部筋上通钢筋是除架立筋以外的钢筋※※深圳★董哥※※斯维尔复合墙体的解决办法 )现在东北三省的设计必须要求节能计设,墙体都是带保温的:如:1、外侧180空心砖+60厚苯板+120厚空心砖砌块=360厚2、外侧180空心砖+10厚空+60厚苯板+10厚空+120厚空心砖砌块=380厚3、外侧40厚挤塑板+300厚空心砖砌块因墙体的位置与柱与梁有的不完全相交，所有以系数来处理误差很大.，如360复合墙体，只有内侧的60厚苯板+120厚空心砖砌块与柱与梁相交，外侧外侧180空心砖没有与柱和梁相交时，按系数折算就有很大原误差。
清华斯维尔三维算量软件常见问题解答1、问：墙水平钢筋扣减暗梁钢筋在哪儿设置?答：把【钢筋】→〖钢筋选项〗→〖基本设置〗→〖砼墙筋设置〗里的设置项“墙水平筋是否扣暗梁主筋”设置成“是”即可。
2、问：钢筋录入时，如何使用“小健盘”快速录入？答：用键盘右边的小键盘快速双击4，5，6（即快速用键盘敲入44、55、66），可分别生成钢筋级别代号A，B，C；如果是输入箍筋描述，则小键盘上的“－”代表@。
3、问：在桩基础的计算式中，出现的1e6 ，1e9分别代表什么意思？答：表示10的6次方和10的9次方。
4、问：基础布置后修改正负零距室外地面高时,为什么第一次分析保持上次计算结果,需第二次再重新分析才改变？答：需使用高度自调命令高度自调5、问：为什么在计算规则里已经设置相交条形基础和独基相交扣减却没有扣减？答：需要到软件工具—计算规则—参数规则—计算坑槽不扣边坡设置扣边坡。
6、问：基础自动放坡条件是怎么控制的？（08版本）答：软件默认放坡是按所选择定额库确定的，如果调整可以到工具-算量选项-本地规则条件修改。
7、问：在布置条基时遇柱打断，有的不打断是什么原因？答：条基结构类型为结构梁时遇柱会打断，是带型基础就不打断8、问：现在那些构件不能变斜，如何处理？答：筏板，条基构件在三维里面是不能变斜的，如果要计算可以在工程量计算式里面乘以倾斜系数来正确取值。
9、问：二阶锥台带型基础的分布钢筋怎么布置?答：用〖条基钢筋〗布置。
在平法表格中录入条基内的梁筋后，点击〖下步〗，在任意一个钢筋明细中增加钢筋记录，录入基底分布钢筋描述，然后在钢筋名称中选择相应的钢筋名称（如下图所示），但基底分布钢筋布置到条基上后不会在图面上显示出来，只有不按平法显示条基钢筋时，才能在图面上看到基底分布钢筋的描述。
图41 条基基底分布钢筋的布置10、图纸导入三维算量轴号丢失。
答：用天正高版本转换7.0以下低版本再打开，或用cad打开电子图，并输入st命令，将原来字体类型进行替换，通常可以替换为hztxt。
前言：《三维算量》是用“虚拟施工”的方式，将建筑工程中的工程量信息抽象为柱、梁、板、墙、形体、轮廓、钢筋等构件，在AutoCAD R2002平台上，通过导入设计施工图的电子文档，利用AutoCAD强大的图形支撑，帮助造价编制人员在计算机的虚拟三维空间中将真实建筑物象搭积木般“搭建”起来。
而将构件的非几何属性(定额信息)存放于数据库中，通过多对多的键接将构件与定额信息进行关联。
在分析了构件与构件的几何拓扑关系之后，产生工程造价所需的工程量。
其特点是：1、计算精确，速度快。
2、可最大限度地利用施工图的电子文档(DWG/DXF文件)。
3、系统根据“量价分离”的原则设计，可按全国各地不同计价规则计算工程量。
4、一个虚拟建筑可同时套用任意多个地方定额。
5、可对用户任选的楼层、任选的构件进行工程量/钢筋的统计。
方便工程进度管理。
《三维算量》能够让用户在AutoCAD-R2002平台上完成建筑工程土建工程量计算，通过真正基于AutoCAD平台的图形化计算方法，使预算人员摆脱了繁琐的手工计算，极大的提高了工作效率。
是您投标、预算、结算、进度控制管理的理想工具。
非常感谢你选择我们的软件，希望您指出我们的缺点与不足，我们真诚期望您能提出更多的宝贵意见。
我们将对软件改进，使它更能满足您的需求。
谨此，深表感谢！内容索引：本书按照软件的功能模块结合工程算量的具体情况进行叙述，和软件屏幕菜单的组织基本一致。
本书力图系统性全面讲解三维算量3DA软件的操作方法，让用户在最短时间内用好软件，把软件的功能最大限度发挥出来，这就要求不仅要讲解单个的菜单命令，还要讲解一些操作命令之间的联系，因为有些时候需要多个命令配合才能完成一项任务。
本书的附录按操作命令名称给出了书中的索引位置。
本书的内容安排如下：第1章介绍三维算量3DA软件的图形符号约定和使用本软件的必备知识，为用户必读的内容，同时介绍一些其它对本软件有帮助的资料资源。
第2章介绍软件的工作原理和软件的特点。
清华斯维尔“TH-3DA三维算量”软件介绍〓软件概述三维算量软件是国内首创基于AutoCAD平台的第三代工程量计算软件，符合GB50500－2003规范。
软件旨在通过三维图形建模，直接识别利用设计院电子文档的方式，把电子文档转化为面向工程量及套价计算的图形构件对象，以真正面向图形的方法，非常直观地解决了工程量的计算及套价，提高了建设工程量计算速度与精确度，把算量工作人员从繁重的计算中解放出来，它彻底改变了算量的工作方法。
目前有基于AutoCAD 2002以上的平台版本。
2000年8月软件通过国家建设部科技成果鉴定，列入国家建设部《2001年科技成果推广项目》；2003年又以独具的优势成为唯一荣获建设科技最高奖项“华夏奖”的算量软件。
〓开发背景算量软件开发的目的在于提高工程量计算的效率，解放人。
最初形态的算量软件直接师法人工算量，采用了表格参数法，分构件类型、建筑部位列算量表格，由工作人员从施工图中查出相关参数录入电脑，进行工程量计算与汇总，由于底稿太多，导致漏算、重算难以避免。
后来绝大多数软件采用二维图形技术，将施工图录入电脑，并套用定额，进行工程量计算与汇总，这类软件可以自动判定构建之间的几何关系，自动化程度进一步提高，但是目前众多的二维图形法算量软件只能处理二维图形，不能直观描述较复杂的建筑构件；缺乏严谨的数学空间模型，计算复杂建筑物时容易出错；不能利用设计院的施工图电子文档的已有资源，用户录入图形操作复杂。
为解决这些问题，清华斯维尔软件公司率先基于设计院CAD平台开发了三维算量软件。
〓适用对象软件适用于房地产、施工企业、设计单位等的造价工程师、概预算人员以及建设工程高等院校老师学生。
〓软件特点□三维可视基于设计院CAD平台，快速三维建模，多视觉缩放，方便用户查看和检查各构件相互间的三维空间关系和计算结果，更加直观可视。
□智能识别拥有十分严谨的数学模型，计算精度高，速度快。
智能识别工程设计图的电子文档，高效识别出轴网、柱、梁、墙、板、洞口、柱筋、梁筋、墙筋、板筋等。
清华斯维尔三维算量常见问题与解答一. 工程打开、分析及统计报错等方面的问题1.解决“工程文件不打开、打开报错、自动退出”等问题的三板斧a) 先看工程文件里是否有扩展名为“lsp、vlx”之类的文件，删掉，最好全盘杀毒b) 当命令行提示“打开XX楼层文件失败”时，或有以下提报错提示，一般是楼层文件被破坏或是楼层文件版本太高引起的。
可以打开高版本的CAD（如09、10版本CAD），命令行输入recover，修复工程里相应的DWG楼层文件，然后另存为04低版本的CAD文件，再覆盖掉原文件即可。
c) 使用软件自带的“修复数据库”的功能，修复工程里的MDB文件，或是从软件的安装路径下AUTOSAVE文件夹里，取出本工程最近自动保存的MDB文件，改名覆盖掉工程文件里的MDB文件当不知道是楼层文件出错还是数据库出错时，可以把这三招都用上，基本上都可以成功处理。
2.分析工程时卡死不动，或报错退出。
这种问题在客户那儿很常见，而且也是非常紧急，那么该如何快速找到问题原因并解决掉？A. 处理方法：遇到这种情况时，可强行退出软件，再次打开软件和工程文件，命令行输入：scfx并回车，命令行会提示，上次分析时分析到的最后一个构件，它也正是造成分析卡死的原因。
把该构件做一下处理，如删除重新布置、打断、分解等操作，一般情况下，问题就可得到解决。
B. 注意事项：根据经验，造成上述情况的原因一般有以下几点：1.基础层里，坑槽与基坑土方的交错扣减，很多用户定义基础编号时都按默认定义，没有把不必要的坑槽子构件删掉，造成分析缓慢；2.顶斜的墙；3.拱梁拱板；4.大范围的侧壁、天棚。
5.构件编号字段太长等C. 实际案例：基础层分析死机问题一般是坑槽定义不当引起，坑槽定义挖深太大，导致在顶部相交太多，这样会导致分析时内存消耗很多，且会很慢，甚至死机。
建议：a.若不关心土方的量，则可以删除所有的坑槽。
也可以进计算规则里将所有坑槽的计算规则去除。
清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。
是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。
2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。
步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。
不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。
再根据基础形状选择相应的基础作垫层布置。
如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。
布置方法及过程一切同基础布置方式。
应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。
长条形的基础垫层也是一样的，您只要按使用说明操作就行了。
套挂定额时，垫层砼体积按相关定额套挂就行了。
2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。
套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。
2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。
先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。
用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。
清华斯维尔三维算量【引用】清华斯维尔技巧清华斯维尔三维算量【引用】清华斯维尔技巧2011-12-02清华斯维尔三维算量【引用】清华斯维尔技巧清华斯维尔三维算量【引用】清华斯维尔技巧构件如何挂接定额或清单现象1:编号定义或构件查询时，看不到"做法"页面答:在"工程设置"命令中把输出模式改为清单模式或者是定额模式。
现象2:编号定义和构件查询命令中的"做法"页面有什么区别?答:编号定义中的做法是共性做法，代表该编号所拥有的做法，以此编号在图形上布置的构件都拥有该编号上的做法，编号做法一旦改变，构件做法自动跟着变(前提是构件没有使用构件查询中的做法修改过);构件查询中的做法是个性化做法，当构件的做法跟编号的做法不一样时，就采用这种方法来改变，一旦使用构件查询修改做法后，当编号上的做法改变后，此构件的做法不会自动改变，除非删除此构件上的当前做法条目。
现象3:编号定义和构件查询命令中的"做法"页面各适合什么场合操作?答:识别设计院电子文档时适合采用构件查询命令挂接做法;手工建模适合采用编号定义方法挂接做法现象4:为什么挂接做法时，其下方的历史记录中数据不见了答:如果本地化数据包重新安装后，历史记录将消失，做好不要每次都安装现象5:挂接定额时，项目名称需要标识材料等怎么办?答:直接修改项目名称或在指定换算一栏中录入材料等，统计后会自动归类和换算。
现象6:挂接定额时，需要重点注意什么?答:特别注意您的表达式对不对，一般系统自动提供面积S和体积V，用户可以按需调整计算式;另外可以到[算量选项]中"工程量输出"设定常用的计算式和换算条件板筋技巧板筋长度和长度计算式不符合现在板筋计算是按照取平均值的方法来计算板筋的长度，显示的公式只是一条钢筋对应的计算式，您可以在"钢筋选项-基本设置-显示设置-板筋显示明细线条"设置为"是"，然后在命令行中输入"re"(regen,CAD中的图形刷新命令)，就可以在图形上看到每根钢筋的长度和锚长。
板筋长度是图形上显示的各个钢筋的平均长度。
构造分布筋没有搭接到对应的面筋上。
这个和布置方法有关，在布置板面筋的时候，如果分布筋已经穿过了对应的面筋(分布筋的端头点没有落在面筋内)，构造分布筋就不能和面筋搭接，建议的布置方法，在点取面筋外包的时候，点取梁、墙的中心线;点取分布的时候，点取梁、墙的边线。
在板筋修改的时候，板筋没有实时计算如果想要在修改板筋的时候，实时计算出修改后的钢筋长度和数量，您可以在"钢筋选项-基本设置-钢筋设置-是否实时计算板钢筋"设置为"是"，这样在修改板筋的时候，就可以实时计算出修改后的钢筋长度和数量。
分享"编号定义公共属性继承关系"在编号定义里,当选中左边编号树中第一级结点(如建筑,结构)时,右边属性页中会显示楼层一级的公共属性.选中第二级结点(如柱,梁,墙,板)时,会显示构件一级的公共属性值,呈蓝色的值表达该值是从上一级(楼层)继承而来的,当选中的是第三级结点(如某个柱的编号),会显示该编号的属性,同样呈蓝色的值表达是从上一级(构件)继承而来的.这些属性的总的继承关系是:楼层-构件类型-编号.对某一级的修改会引起对下一级的修改.如修改了楼层上的砼结构材料等级,如果柱这一构件类型的砼结构材料等级是从楼层上继承下来的,则它的值会自动更新为新修改的值.但如果构件类型与楼层上的值在修改前就是不同的(比如一个是C30,一个是C25),则它们之间已经没有继承关系,那么楼层值的修改不会影响到构件类型值.分享"编号定义公共属性继承关系"在编号定义里,当选中左边编号树中第一级结点(如建筑,结构)时,右边属性页中会显示楼层一级的公共属性.选中第二级结点(如柱,梁,墙,板)时,会显示构件一级的公共属性值,呈蓝色的值表达该值是从上一级(楼层)继承而来的,当选中的是第三级结点(如某个柱的编号),会显示该编号的属性,同样呈蓝色的值表达是从上一级(构件)继承而来的.这些属性的总的继承关系是:楼层-构件类型-编号.对某一级的修改会引起对下一级的修改.如修改了楼层上的砼结构材料等级,如果柱这一构件类型的砼结构材料等级是从楼层上继承下来的,则它的值会但如果构件类型与楼层上的值在修改前就是不同的(比自动更新为新修改的值.如一个是C30,一个是C25),则它们之间已经没有继承关系,那么楼层值的修改不会影响到构件类型值.能否改变轴线半径圆圈的半径和颜色.并关闭动态显示?答:可在[工具--算量选项]中的[构件选项]页来设置半径,在[构件颜色]页的其它类型中来修改颜色。
通过[轴网--轴号刷新]来打开或关闭轴号的动态显示.怎么实现圆或多义线轴线?答:这些无法通过[绘制轴网]命令来实现.但可先绘制出圆和多义线,再用[选线成轴]来转化成轴线.在墙的外围布置反L形挑檐天钩,布置出来的挑出图形老是在墙里面,不是在墙外?答:可以反方向来绘制,因挑檐天钩是路径曲面,从左向右绘制和从右向左绘制出图形是对称的.同样的还有扶手和腰线.为什么侧壁分析过后，从属性查询里看有工程量，但统计时工程量却为0。
答:侧壁的工程量最初是0，在分析的时候会将相接触的构件的侧面面积合进来。
如果分析之后从属性查询里看有工程量不为0，但统计时工程量却为0，则可能是挂接做法时未指定计算式。
目前，侧壁构件(以及其它带子构件的构件，如基础构件)在定义做法时，是需要指定计算式的，若不指定计算式，则统计结果为0。
之所以侧壁在定义做法时要手动指定计算式，是因为目前程序里在选一条定义往子构件上挂时，还不能自动定位到子构件的属性，所以要手动调整(这个问题我们正在修改)。
为什么侧壁分析斜顶墙时，出的量还是平顶墙的量?答:侧壁的工程量是严格按照子构件的高度范围去搜索墙面来计算墙面面积的。
若子构件的高度范围未包容斜墙斜顶部分的高度，则分析出来将仍是平顶墙的量。
解决办法是将子构件的高度范围调高，超出斜墙顶即可(不用完全与斜墙顶部相等，多出来的高度范围不会算量)。
一条轴有上下两条梁时布置斜板，其中有一条梁随板斜的布置方法:将不需要随板斜的梁用"移动"命令，将梁移开。
之后正常将板梁变斜，完毕后，将移开梁移回原处，注意要打开"扑捉"功能。
圆环梁的布置方法:将圆环梁按圆弧梁布置好，所谓圆弧梁就是不封闭的梁，也就是说圆环梁不封闭就行了。
怎样布置刻痕钢丝?在三维算量2006中，钢筋的类型是开放的，可以在工程中指定使用哪些类型的钢筋。
在"钢筋选项-钢筋级别"中选择要使用的钢筋，去掉不需使用的钢筋，在去掉不要使用的钢筋类型时，一定要确认工程中确实没有使用这类钢筋，否则布置上的钢筋都会变成非法的钢筋。
除了一、二级钢筋外，其它钢筋(如刻痕钢丝)在计算最小锚固长度的时候都是按三级钢筋来处理。
如何导入不属于当前工程的DWG文件中的编号?目前编号复制支持以任意图形文件作为源文件.打开编号定义,点击工具栏"复制",在弹出的编号复制对话框中,"源楼层"选择最后一项"其它图形文件.",此时会弹出选择DWG文件的对话框,选取文件后,该文件中存在的编号会出现在编号列表中,选取要复制的编号,确定后就可以将这些编号复制到当前编号定义操作的楼层中了.如何清理图面上没有用到的编号(即没有实际图形引用到的编号).打开编号定义,点击"删除"右边的下拉按钮,选择"清理编号",就可以将没有引用到的编号全部删除.如何快速选择图形中构件现象1:当同时框选多个构件时，鼠标从右下角往左上角框与从左下角往右上角框有什么区别?答:从右下角往左上角框的时候，外形显虚线，会选择框内所有构件和框边界相交的构件;从左下角往右上角框，外形显实线，只会选择框内全部包容的构件。
现象2:当梁的边界和板的边界重合时，想选板时就会选到梁，或者时相反，不好操作。
答:选择构件前按ctrl键，然后不断按鼠标左键就可以切换要选择的构件。
现象3:当要选取10个柱来操作时，一不小心多选了其他构件，又要重新选择一次怎么办?答:当遇到这种情况时，输入r字母后，回车或者鼠标右键，然后选取多选的其他构件，就可以移除多选构件。
现象4:在楼层拷贝、图形选择中构件分析或统计时，当前楼层显示很多类型的构件，比如有柱、梁、墙等，但只想选择部分柱拷贝、分析或统计时，怎么办?答:命令输入栏中有个"设置"按钮，点击就可以进去设定过滤条件。
现象5:当单选构件时，选择方框很小，能不能设置大一些方便选择?答:输入op命令，切换到"选择"页面，找到"拾取框大小"修改即可。
转角飘窗布置上去，为什么只显示一个矩形?答:转角飘窗必要布置在墙角上，若您选择了无法形成墙角的墙，则程序内部无法运算转角洞口和飘窗板图形，故只显示一个矩形，以提示用户存在错误。
在选择形成墙角的墙时，还要注意要选择形成墙角的那一半墙，因为程序内部是按距拾取点最近墙端点去搜索墙角然后布置的。
三维算量快捷键大放送构件显示或关闭快捷键:关闭或显示轴网:ctrl+1关闭或显示柱:ctrl+2关闭或显示梁:ctrl+3关闭或显示砼墙:ctrl+4关闭或显示砌体墙:ctrl+5 关闭或显示板:ctrl+6关闭或显示洞口:ctrl+7关闭或显示门:ctrl+8关闭或显示窗:ctrl+9关闭或显示侧壁:ctrl+0(如果想自定义其他构件关闭或显示的快捷键，请到menu.mnu结尾处自行增加或修改，修改完后执行menu命令加载此文件即可。
另外使用识别工具中的"隐藏图层也可以快速关闭某类构件") 其他快捷键:打开或关闭捕捉:F3打开或关闭正交:F8打开或关闭命令栏:F2打开或关闭屏幕菜单:ctrl+F12 打开会关闭成组开关:ctrl+a 拷贝构件:ctrl+c粘贴构件:ctrl+v评估版和正式版计算规则不一样，用评估版做的工程怎么利用正式版的计算规则答:在正式版中新建一个工程，名称可以任意(比如取"AA")，但不要跟评估版工程相同，选取评估版工程中所采用的定额库，确定后保存;打开评估版工程，进入"算量选项"的计算规则页面，点击"导入"按钮，选择刚才的"AA"工程，即可采用正式版最新的计算规则。
如何布置复杂异型板洞现象:现有的施工图的地方楼板有洞口，但不是标准的矩形或圆形，这时若定义板洞布置上去会很费时间，有没有简单的办法?答:若您不算钢筋的话，您可以在洞口处画一条穿过该洞口和整个板的直线，将板的区域分成两块分别布置即可。
