名校中考第一轮物理第十五章电流和电路复习测试新人教版(附2套中考模拟卷)

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附含参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电学知识说法正确的是（）A．将带电体接触验电器的金属小球，箔片张开，是因为同种电荷相互排斥B．与毛皮摩擦过的橡胶棒带正电、毛皮带负电C．通过摩擦使物体带上电，本质是创造了新的电荷D．铅笔芯和陶瓷都是绝缘体2．如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成3．下列电路中，电流表测L2灯电流的是（）A． B． C． D．4．用丝绸摩擦过的玻璃棒接触验电器的金属球，如图所示，金属箔张开一定的角度，下列说法中错误的是（）A．金属箔带上了正电B．金属箔张开是因为同种电荷相互排斥C．金属箔上的电子全部转移到了玻璃棒上D．瞬时电流的方向从玻璃棒到金属箔5．如图是装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦可以轻松将灰尘和头发清扫干净。

下列说法正确的是（）A．静电除尘纸和地面摩擦创造了电荷B．静电除尘纸与地板带上同种电荷C．静电除尘拖把的工作原理与验电器相同D．与地面摩擦后静电除尘纸带电，能吸引轻小物体6．为了驾驶安全，大部分电动车上都安装有转向灯装置。

当向左转向时，闭合开关S1，左转向灯亮；当向右转向时，闭合开关S2，右转向灯亮。

下列电路图中符合要求的是（）A． B． C． D．7．如图所示的电路，电源电压恒定不变，闭合开关S1、S2后，下列说法正确的是（）A．灯L1、L2串联B．电流表A1测灯L1的电流C．电流表A2测灯L2的电流D．电流表A1的示数比A2的示数大8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A、2.64A B．0.44A、2.2AC．0.76A、0.41A D．0.44A、1.76A二、填空题9．电脑屏幕上“粘”了一层灰尘，小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。

人教版九年级物理全一册《第十五章电流和电路》单元检测卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是A．1 A B．0.6 A C．0.4 A D．0.2 A2．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战争时期被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员的伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘到供电设备上能使供电系统瘫痪．下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是() A．石墨是导体，会使供电设施短路B．石墨是导体，会使供电设施断路C．石墨是绝缘体，会使供电设施短路D．石墨是绝缘体，会使供电设施断路3．某同学利用图示电路研究并联电路电流的规律。

闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是（）A．小灯泡L1发生短路B．小灯泡L2发生断路C．电流表使用的量程小了D．电流表的接线柱接反了4．用毛皮摩擦过的橡胶棒带上负电荷，这是因为（）A．摩擦创造了负电荷B．有原子核发生了转移C．摩擦创造了正电荷D．有电子发生了转移5．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、分子等一起按照空间尺度排序，最小的是（）A．电子B．PM2.5C．原子D．分子6．通常情况下，下列物体属于导体的是（）A．铅笔芯B．塑料尺C．橡皮D．考试试卷7．如图所示，用导线把电源、灯泡连接起来，再依次把玻璃杯、竹筷、塑料笔杆、金属小刀等接到M、N 之间，其中能使灯泡发光的是（）A．玻璃杯B．竹筷C．塑料笔杆D．金属小刀8．如图是一款无线电动拖地机，它主体下端的电动机可带动抹布擦地，前端的LED灯可照明。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．2．关于说法合理的是（）A．固体很难压缩是因为分子间存在引力B．随着科技的进步，热机效率有望达到100%C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（）A．创造正电荷B．创造负电荷C．失去正电荷D．失去负电荷4．下列最符合实际的是A．0℃的冰的内能为0JB．现在考室内气温约41℃C．家庭节能灯中的电流约为2AD．课桌的高度约为80cm5．关于粒子和宇宙，下列认识中正确的是（）A．固体很难被压缩，说明分子间无空隙B．摩擦起电的实质是电子从一个物体转移到另一个物体C．物质是由大量分子组成的，分子是不可再分的最小粒子D．英国物理学家汤姆生发现了原子核，从而说明原子可再分6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管在摩擦中得到电子带正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷7．下列说法中正确的是（）A．热机的功率越大，效率越高B．利用斜面可以省力又省功C．静电复印，原理是利用异种电荷相互吸引D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上8．如图所示电路，下列说法正确的是A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流9．如图所示，6个悬挂着的轻质小球相互作用，a球带负电，则下列说法正确的是（）A．b球不一定带电B．c球不一定带电C．c球一定带负电D．d球不一定带电10．下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．瓷盘C．竹筷D．食用油二、填空题11．原子由带正电的原子核和带负电的核外电子组成，电子在原子核的束缚下绕核做高速运动。

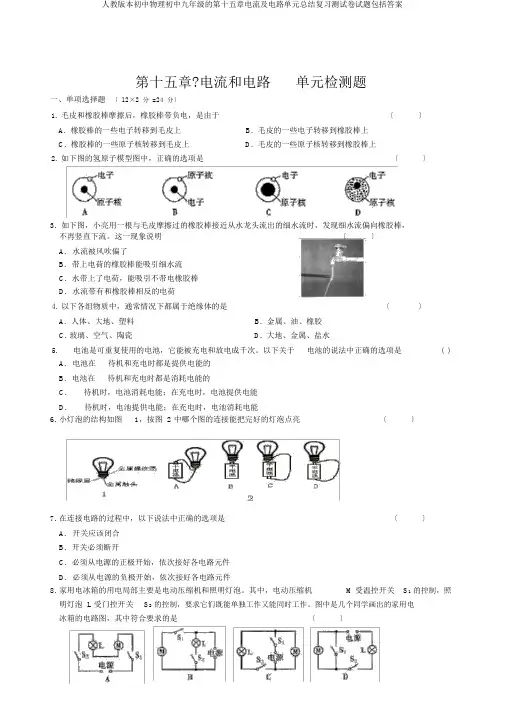

第十五章?电流和电路单元检测题一、单项选择题〔12×2分=24分〕1. 毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于〔〕A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些原子核转移到毛皮上D. 毛皮的一些原子核转移到橡胶棒上2. 如下图的氢原子模型图中，正确的选项是〔〕3.如下图，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直下流。

这一现象说明〔〕A.水流被风吹偏了B.带上电荷的橡胶棒能吸引细水流C.水带上了电荷，能吸引不带电橡胶棒D.水流带有和橡胶棒相反的电荷4. 以下各组物质中，通常情况下都属于绝缘体的是〔〕A. 人体、大地、塑料B. 金属、油、橡胶C. 玻璃、空气、陶瓷D. 大地、金属、盐水5. 电池是可重复使用的电池，它能被充电和放电成千次。

以下关于电池的说法中正确的选项是( )A.电池在待机和充电时都是提供电能的B.电池在待机和充电时都是消耗电能的C.待机时，电池消耗电能；在充电时，电池提供电能D.待机时，电池提供电能；在充电时，电池消耗电能6. 小灯泡的结构如图1，按图 2 中哪个图的连接能把完好的灯泡点亮〔〕7. 在连接电路的过程中，以下说法中正确的选项是〔〕A.开关应该闭合B.开关必须断开C.必须从电源的正极开始，依次接好各电路元件D.必须从电源的负极开始，依次接好各电路元件8. 家用电冰箱的用电局部主要是电动压缩机和照明灯泡。

其中，电动压缩机M 受温控开关S1的控制，照明灯泡 L 受门控开关S2的控制，要求它们既能单独工作又能同时工作。

图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是〔〕9.许多家庭的卫生间都安装有照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

如下图的电路中，你认为符合上述要求的是〔〕10. 如下图，开关S 闭合时，电流表测量的是〔〕A. L 1中的电流B. L 2中的电流C. 干路中的电流D. 以上说法都不对11. 如下图，在探究并联电路中的电流关系时，小华同学用电流表测出I A=0.4A 、 I B=0.2A 、 I C=0.2A ，在表格中记录数据后，下一步应该做的是A、 B、 C〔三处的电流分别为〕A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电流表的另一量程，再测出一组电流值D. 换用不同规格的小灯泡，再测出几组电流值12. 如下图，闭合开关S 后，灯泡L 1亮，电流表有示数，但灯泡L 2不亮。

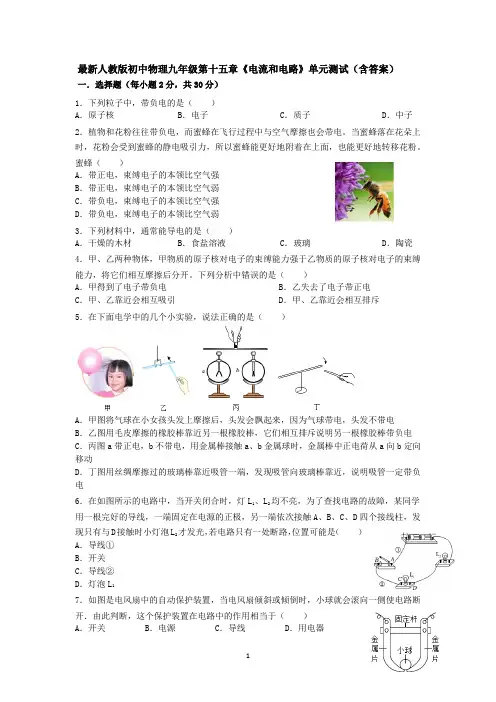

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．下列粒子中，带负电的是（）A．原子核B．电子C．质子D．中子2．植物和花粉往往带负电，而蜜蜂在飞行过程中与空气摩擦也会带电。

当蜜蜂落在花朵上时，花粉会受到蜜蜂的静电吸引力，所以蜜蜂能更好地附着在上面，也能更好地转移花粉。

蜜蜂（）A．带正电，束缚电子的本领比空气强B．带正电，束缚电子的本领比空气弱C．带负电，束缚电子的本领比空气强D．带负电，束缚电子的本领比空气弱3．下列材料中，通常能导电的是（）A．干燥的木材B．食盐溶液C．玻璃D．陶瓷4．甲、乙两种物体，甲物质的原子核对电子的束缚能力强于乙物质的原子核对电子的束缚能力，将它们相互摩擦后分开。

下列分析中错误的是（）A．甲得到了电子带负电B．乙失去了电子带正电C．甲、乙靠近会相互吸引D．甲、乙靠近会相互排斥5．在下面电学中的几个小实验，说法正确的是（）A．甲图将气球在小女孩头发上摩擦后，头发会飘起来，因为气球带电，头发不带电B．乙图用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒带负电C．丙图a带正电，b不带电，用金属棒接触a、b金属球时，金属棒中正电荷从a向b定向移动D．丁图用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电6．在如图所示的电路中，当开关闭合时，灯L1、L2均不亮，为了查找电路的故障，某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触A、B、C、D四个接线柱，发现只有与D接触时小灯泡L2才发光，若电路只有一处断路，位置可能是（）A．导线①B．开关C．导线②D．灯泡L17．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开．由此判断，这个保护装置在电路中的作用相当于（）A．开关 B．电源 C．导线 D．用电器8．用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。

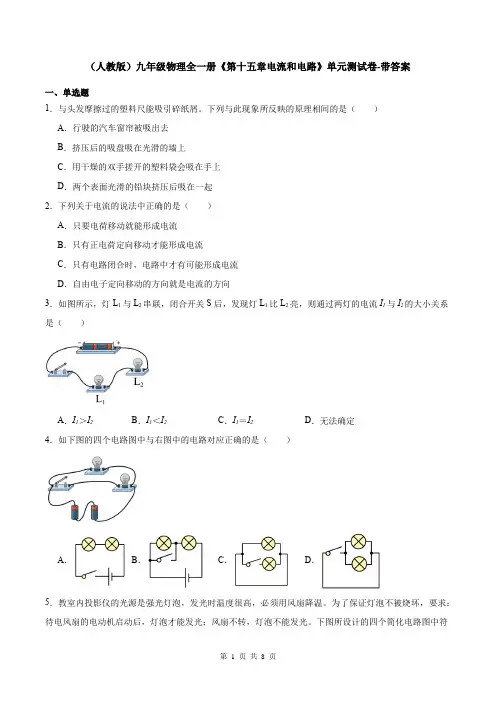

（人教版）九年级物理全一册《第十五章电流和电路》单元测试卷-带答案一、单选题1．与头发摩擦过的塑料尺能吸引碎纸屑。

下列与此现象所反映的原理相间的是（）A．行驶的汽车窗帘被吸出去B．挤压后的吸盘吸在光滑的墙上C．用干燥的双手搓开的塑料袋会吸在手上D．两个表面光滑的铅块挤压后吸在一起2．下列关于电流的说法中正确的是（）A．只要电荷移动就能形成电流B．只有正电荷定向移动才能形成电流C．只有电路闭合时，电路中才有可能形成电流D．自由电子定向移动的方向就是电流的方向3．如图所示，灯L1与L2串联，闭合开关S后，发现灯L1比L2亮，则通过两灯的电流I1与I2的大小关系是（）A．I1＞I2B．I1＜I2C．I1＝I2D．无法确定4．如下图的四个电路图中与右图中的电路对应正确的是（）A．B．C．D．5．教室内投影仪的光源是强光灯泡，发光时温度很高，必须用风扇降温。

为了保证灯泡不被烧坏，要求：待电风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。

下图所设计的四个简化电路图中符合要求的是（）A．B．C．D．6．如图所示的电路图，下列说法中不正确的是（）A．闭合S1，断开S2、S3时，L1、L3串联B．闭合S2，断开S1、S3时，L2、L3串联C．闭合S1、S3，断开S2时，L1、L2、L3均发光D．闭合S1、S2、S3时，L1、L2、L3均发光7．如图为一块玻璃下面放置部分轻质塑料小球，玻璃与丝绸摩擦后带上正电，导致部分塑料球会跳起来粘住玻璃，下列说法正确的是（）A．塑料球一定是带负电的B．丝绸摩擦玻璃时，玻璃得到了电子C．塑料球粘在玻璃上说明分子间有引力D．塑料球被吸引可能是带电体吸引轻小物体8．如图所示，开关S可以分别与1、2、3三个固定点接通，则下列判断正确的是（）A．与1接通时，乙灯发光，甲灯不发光B．与2接通时，甲、乙灯中均无电流通过C．与3接通时，乙灯发光，甲灯不发光D．与2接通时，甲灯发光，乙灯不发光9．如图所示是一把既能吹凉风、又能吹热风的电吹风机的简化电路，图中A是吹风机，B是电热丝．下列说法中正确的是（）A．吹风机和电热丝不能同时工作B．吹风机和电热丝均能单独工作C．吹风机和电热丝同时工作时，通过它们的电流一定相等D．吹风机和电热丝同时工作时，它们两端的电压一定相等10．为了响应国家节能减排的号召，小南的爸爸购买了一辆电动汽车。

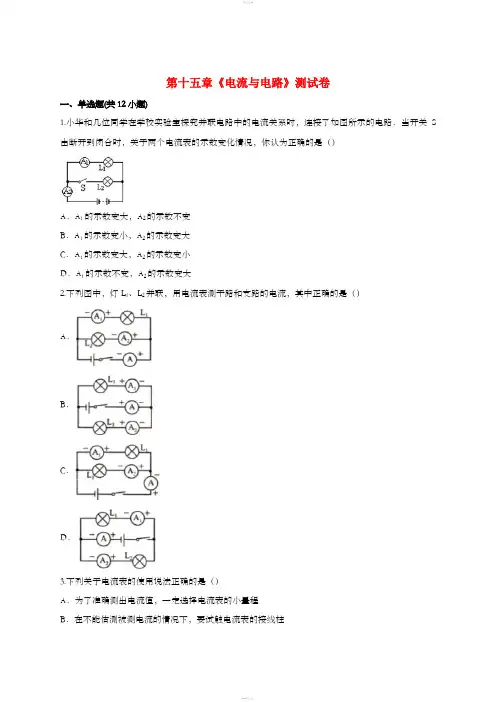

第十五章《电流与电路》测试卷一、单选题(共12小题)1.小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S 由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A．A1的示数变大，A2的示数不变B．A1的示数变小，A2的示数变大C．A1的示数变大，A2的示数变小D．A1的示数不变，A2的示数变大2.下列图中，灯L1、L2并联，用电流表测干路和支路的电流，其中正确的是（）A．B．C．D．3.下列关于电流表的使用说法正确的是（）A．为了准确测出电流值，一定选择电流表的小量程B．在不能估测被测电流的情况下，要试触电流表的接线柱C．必须把电流表接在电源的正极和用电器之间D．必须把电流表与被测电路并联4.分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（）A．毛织物带正电，通草球带负电B．毛织物带负电，通草球带正电C．毛织物带正电，通草球不带电D．琥珀不带电，通草球不带电5.学习了电路的知识后，几位同学在议论电路的知识，下列说法中不正确的是（）A．一般的电路是由电源、用电器、开关和导线组成的B．在电源外部，电流方向从正极出发回到负极C．在电路中，电源是把其他形式的能转化为电能的装置D．电源的作用是给用电器供电，提供持续的电流6.小明把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、玻璃杯．他分成两类后的物品分别属于（）A．固体和液体B．导体和绝缘体C．金属和非金属D．晶体和非晶体7.如图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（）A．I1变小，I2变大B．I1不变，I2变大C．I1变大，I2变小D．I1不变，I2变小8.绕着原子核高速运动的粒子是（）A．质子B．中子C．电子D．原子9.在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯L1和L2中的电流分别为（）A．0.98A，0.22AB．1.2A，0.22AC．0.96A，0.24AD．0.24A，1.2A10.如图所示，电流表A所测的电流是（）A．通过L1上的电流B．通过L2的电流C．通过干路的电流D．都有可能11.如图所示，要使灯泡L1和L2组成串联电路，应（）A．闭合S2，断开S1B．断开S1和S2C．闭合S1和S2D．闭合S1，断开S212.下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A．B．C．D．二、填空题(共3小题)13.闭合开关后，灯泡发光，说明有电流通过，但是现在想知道电源哪端是正极，哪端是负极，你需要的器材是____________，方法是____________．14.如图为发光二极管的示意图，当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光：如果电流从较短接线脚流入，电流处于______（选填“短路”或“开路”）状态．15.只有电路__________时，电路中才有电流，如果电路没有闭合，或者导线没有连接好，电路在某处断开，这种状态叫做__________；直接用导线将电源两极连接起来叫做__________．四、实验题(共3小题,每小题分,共0分)16.甲、乙两位同学在探究串联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，验电器一个，导线若干，他们交流后决定：（1）甲同学向老师报告，要求增加的元件是______，同时撤掉验电器换取______．（2）甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有______,也没有______．（3）实验中发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析在使用电流表时存在问题的原因甲现象存在问题的原因：______；乙现象存在问题的原因：______．（4）在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其它实验小组的读数大一些，于是他断开开关又仔细观察发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须______．17.在研究串、并联电路的电流特点时，小明同学进行了以下操作：（1）小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点，所利用的电路如图甲所示．连接电路时，开关应该___________．（2）闭合开关后，两电流表指针偏转情况如图乙所示．小明发现电流表A2的指针偏转角度比A1的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”．请指出造成他判断错误的原因是___________．（3）电流表A1的示数是___________A．（4）更正了错误后小明同学又对并联电路的电流特点进行了探究，如下图所示，他分别测出了A、B、C处的电流I A、I B、I C，并将数据填入到下表中，接下来应该采取的操作是___________（选填对应字母）A．改变开关位置B．更换规格不同的灯泡C．将灯泡L1、L2的位置互换（5）最后，小明可以得出的结论是：在并联电路中___________．18.为探究并联电路中电流的关系，某同学按如图所示连接电路；把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入表中；为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换其中一条支路中的电阻（阻值不同）（1）在拆接电路时，开关必须______；（2）下面设计的表格中存在的不足之处是：______；（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论：并联电路干路中的电流等于______．三、作图题(共3小题)19.如图所示的电路盒，面板上有红、绿灯各一只，三个拨动开关S1、S2、S3为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将实验结果填入下表．根据上述实验情况，在虚线框内画出盒内的电路图．20.小明房间里有亮度可调台灯，热水器，它们共用一个电源．器材：两个单刀单掷开关S1、S2、一个温控开关S3（温度达到一定程度可自动断开），一个电源、一个滑动变阻器，一盏日光灯，一个发热电阻，一个电铃．设计要求：（1）闭合S1后，台灯发光；（2）闭合S2后热水器工作，当热水器达到设定温度后，电铃发声提醒．请你设计上述电路，并将电路图画在方框内．21.根据电路图连接实物图．答案解析1.【答案】D【解析】开关的断开和闭合使电路的结构发生了改变，当开关断开时，只有L1一盏灯，当开关闭合时，电路为两灯并联，干路电流增大，但对原来的灯L1不影响．所以A1的示数不变，A2的示数变大．2.【答案】C【解析】A、由图可见，电流表A的“+”、“-”接线柱接反了，故该选项不正确；B、由图可见，电流表A1和A2的“+”、“-”接线柱接反了，故该选项不正确；C、三个电流表的“+”、“-”接线柱都正确，并且A测干路总电流，A1测通过灯L1的电流，A2测灯L2的电流，故该选项正确；D、由图可见，电流表A的“+”、“-”接线柱接反了，故该选项不正确．3.【答案】B【解析】A、为了准确测出电流值，在不超量程的情况下，尽量选择电流表的小量程，而不是一定选择小量程，故A错误；B、在不能估测被测电流的情况下，要试触电流表的接线柱，再确定量程的选择，故B正确；C、电流表应与被测用电器串联，但不一定接在电源的正极和用电器之间，故C错误；D、电流表相当于导线，必须把电流表与被测电路串联，而不是并联，故D错误．4.【答案】C【解析】：①丝绸和玻璃棒摩擦，玻璃棒带正电，丝绸带负电；②毛织物吸引丝绸，说明毛织物带正电；③毛织物带正电，说明琥珀带负电；④琥珀和玻璃棒都吸引通草球，说明通草球不带电．故A、B、D、错误；C正确；5.【答案】D【解析】A．一般的电路是由电源、用电器、开关和导线组成的，正确，不符合题意；B．在电源外部，电流方向从正极出发回到负极，正确，不符合题意；C．在电路中，电源是把其他形式的能转化为电能的装置正确，不符合题意；D．电源的作用是给用电器供电，提供电压，不正确，符合题意.6.【答案】B【解析】物体的分类方法有很多，此题明显看出物体在导电性上的差别，生活中哪些物体为导体，哪些物体为绝缘体，要有清晰的认识．第一类物体：①铅笔芯、铜线、盐水中，其共同特点是都能导电，属于导体；而第二类物体②塑料尺、橡皮擦、玻璃杯中，其共同特点是都不易导电，属于绝缘体．故B正确，ACD错误．7.【答案】D【解析】当开关闭合后，L1与L2并联在电源的两端；当开关断开时，L1并联在电源的两端为基本电路；因并联电路各支路互不影响，而干路中的电流等于各支路电流之和；所以开关由闭合到断开时，A1的示数不变，A2的示数变小．8.【答案】C【解析】原子由位于中心的原子核和核外绕核运动的电子组成；故电子绕核高速运动.9.【答案】C【解析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测L2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以A1的量程为0～3A，分度值为0.1A，干路电流I=1.2A，A2的量程为0～0.6A，分度值为0.02A，通过L2支路的电流I2=0.24A，则通过L1的电流I1=I-I2=1.2A-0.24A=0.96A．10.【答案】B【解析】由电路图可知，两灯泡并联，电流表串联在L2支路中，电流表测通过L2的电流.11.【答案】D【解析】当闭合S1，断开S2时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的．故选D．12.【答案】C【解析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，C选项中，当开关S1闭合后，等L1被短路，没有电流通过，所以灯L1不发光，L2正常发光.其余选项开关闭合后，两灯均能同时正常发光.13.【答案】电流表；连接电路后试触，观察指针偏转的方向，若指针正向偏转，则与正接线柱相连的一端为电源的正极，另一端为负极．【解析】(1)电流从电流表正接线柱流入、负接线柱流出时，电流表指针正向偏转；电流从电流表负接线柱流入、正接线柱流出时，电流表指针反向偏转；因此可根据电流表指针的偏转方向判断电流的方向，进一步判断电源的正负极．(2)具体方法是：连接电路后试触，观察指针偏转的方向，若指针正向偏转，则与正接线柱相连的一端为电源的正极，另一端为负极．14.【答案】开路(或断路)【解析】发光二极管具有单向导电性，当电流从较长的接线脚流入时，发光二极管发光，如果电流从较短接线脚流入，电流处于开路（断路）状态，二极管不发光．15.【答案】闭合；断路；短路【解析】只有连通的电路中才会有电流通过，电路中有断开的状态叫做断路，直接用导线连接电源两极的状态叫做短路．短路是一种危险的电路连接状态，容易烧毁电源，甚至引起火灾．16.【答案】（1）灯泡；电流表；（2）断开开关；试触选择电流表的量程；（3）电流表“+”“-”接线柱接反；选择量程太大；（4）将指针调至零刻线、调零．【解析】（1）根据研究串联电路特点需要增加个用电器：灯泡，测电流需要增加电流表．（2）刚接完电路电流表没有闭合开关就有示数，说明开始没断开开关同时接前没试触选择电流表的量程．（3）由甲图中指针向“0”刻度左边偏转说明正负接线柱有问题；乙图中的表盘指针偏转角度太小，说明量程选择有问题．（4）“观察发现电流表还有0.04A的读数”，没有测量时电流表有示数说明电流表测量前没有调零．17.【答案】（1）断开；（2）没有考虑电流的变化，电流表选择的量程不同（3）0.5；（4）B；（5）干路电流等于各支路电流之和．【解析】（1）在连接电路时，必须断开开关；（2）由图乙所示电流表可知，指针的偏转角度不同，但电流的大小是相同的，造成他判断错误的原因是电流表选择的量程不同；（3）电流表A1的量程是0～0.6A，分度值是0.02A，示数是0.5A；（4）测出一组实验数据后，为得出普遍结论，应更换不同规格灯泡、或改变电源电压进行多次实验，测出多组实验数据，故B正确，故选B；（5）由表中实验数据可知，在并联电路中，干路电流等于各支路电流之和．18.【答案】（1）断开；（2）缺少了电流的单位；（3）一；各支路电流之和．【解析】（1）在拆接电路时，开关必须断开；（2）由表格中的数据记录可知，存在的不足之处是：缺少了电流的单位；（3）由表中实验数据可知，第2次与第3次实验中，电流值与第一次的电流值相比，只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的；比较实验数据，可以得出结论：并联电路干路中的电流等于各支路电流之和．19.【答案】【解析】由表格分析可知：①单独闭合S1、S2、S3，灯都不亮，说明每个灯至少需要同时闭合两个或两个以上的开关，才可以正常工作．②当闭合开关S1、S2或S2、S3时，只有一只灯亮，闭合开关S1、S3时灯不亮；说明两灯并联，且S2是干路开关，S1、S3分别控制一个灯．②当闭合S1、S2时，红灯亮，说明S1控制的是红灯；当闭合S2、S3时，绿灯亮，说明S3控制的是绿灯；综合上述情况，可以判断出：两灯并联，且开关S2在干路，S1、红灯同在一支路，S3、绿灯同在一支路，作图如下：20.【答案】【解析】闭合S1后，台灯发光；闭合S2后热水器工作．两者分别有这两个开关控制，互不影响，即灯与热水器并联；温控开关应连接在热水器电路上．温控开关S3闭合电铃不发声，温度达到一定程度温控开关S3自动断开，电铃发声，由此说明S3并联在电铃两端了．由此画出电路图如图所示：21.【答案】【解析】根据电路图确定各电路元件的连接方式，然后根据电路图连接实物电路图．。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．金属棒中瞬间电流方向从B流向A，B金属箔的张角减小C．如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D．用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

该平衡车电路部分安装有两个开关﹣﹣电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。

开关S1未闭合，即使骑行者站立于踏板上，电动机也无法启动。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，开关S闭合后，电流表能够测出通过灯泡L2电流的是（）A．B．C．D．2．在下列选项中，按体积尺度从大到小排序的是（）A．原子、电子、原子核B．中子、原子、原子核C．原子、原子核、质子D．电子、质子、原子3．估测能帮助我们建立对物理量单位的认识，下列估测结果最接近实际的是（）A．物理课本的长度约为25mB．一名中学生的质量约为500NC．蜗牛的爬行速度约为1m/sD．通过电饭锅发热体的电流约为4A4．如图所示电路，下列说法不正确的是（）A．当断开S1、闭合S2时，电路处于断路状态B．当闭合S1，断开S2时，L1发光，L2不会发光C．当闭合S1、S2时，只有L1会发光D．只闭合S1，发现L1和L2都不发光，则故障可能是L2断路5．关于电路，下列说法中不正确的是()A．电源是提供电能的装置B．在电源外部，电流从电源的正极流向负极C．用电器是将其他形式的能转化为电能的装置D．电路中必须有电源并且是通路时，电路中才有电流6．为了广大市民出行安全，运城市交通部门规定：从五月一日起，所有市民出行必须配带安全头盔。

爱动脑的小明学习了电学知识后发明了一款智能头盔，只有戴上头盔扣上卡扣后（S闭合），头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1闭合）接收到信号，再启动电动车钥匙（S2闭合），车才能正常启动。

下列电路符合要求的是（）A．B．C．D．7．把标有“4V2W”和“4V4W”串联接在4V的电路中，通过这两盏灯的电流分别为I1、I2，则I1∶I2等于（）A．1∶2B．1∶1C．2∶1D．1∶48．眉山市中心城区近年来大规模开展旧城改造，极大地改善了居民的居住条件。

小刘家配合政府的旧城改造，决定对自家的厨房也进行升级。

第十五章电流和电路考试总分： 100 分考试时间： 90分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（共 14 小题，每小题 2 分，共 28 分）1.下列说法中正确的是（）A.相互吸引的两个物体肯定带异种电荷B.毛皮与橡胶棒摩擦后，橡胶棒带负电是因为通过做功创建了电C.运汽油的汽车都有一条铁链子拖地，是为防止汽油因振动摩擦起电后引起爆炸．通过与地相连的铁链使油罐带的电荷导入地下，从而避开造成危害D.导体简洁导电是因为导体里有大量的电荷2.下列各种说法中正确的是（）A.物体做功越多机械效率就越高B.做功越快的机械，功率肯定越大C.物体的温度越高含有的热量越多D.在连接电路时，必需从电源的正极起先依次经过用电器、开关到电源负极3.一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则事实上测得的电流应当是（）A. B. C. D.4.关于电荷的说法中，下列正确的是（）A.物体带正电，表示它得到了电子B.被带正电荷吸引的物体，肯定带负电荷C.摩擦起电的过程，就是创建电荷的过程D.橡胶棒被毛皮摩擦过后，毛皮上肯定带正电荷5.如图所示，闭合开关后，电压表的示数为，电压表的示数为，则灯两端的电压为（）A. B. C. D.无法推断6.由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是（）A.两灯泡肯定是串联连接B.两灯泡肯定是并联连接C.以上两种状况都有可能D.以上都不对7.用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒（）A.相互排斥B.相互吸引C.无相互作用D.无法推断8.如图所示电路图中电源电压保持不变，小灯泡的额定电压为，且，定值电阻阻值为．在不变更电路连接的状况下，能测出小灯泡正常发光的电阻的是（）A. B.C. D.9.电流的单位安培、毫安、微安之间的关系正确的是（）A. B.C. D.10.用绝缘丝吊着两个轻质小球，静止后如图所示．已知球带正电，则关于球的带电状况，下列说法正确的是（）A.肯定带正电B.可能带正电或不带电C.肯定带负电D.可能带负电或不带电11.在科学试验时，为了减小误差或找寻普遍规律，常常须要进行反复多次试验．①“测量物体的长度”时，多次测量②“探讨杠杆的平衡”时，变更动力（臂）和阻力（臂），多次测量③“探讨串、并联电路的电流特点”时，换用不同定值电阻，多次测量④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值上述试验中找寻普遍规律的是（）A.①②B.①③C.②③D.②④12.甲、乙两金属球，甲不带电，乙带正电，用导线将甲、乙连接的瞬间，导线中（）A.电流方向从乙到甲B.电流方向从甲到乙C.有电流但方向无法确定D.始终无电流13.小明是一位爱动脑筋的同学，他想：路灯改装还有没有更好的方法呢？通过查资料知道有一种“光控开关”–天黑时自动闭合，天亮时自动断开；还有一种“声控开关”–有声音时自动闭合，一分钟后，若再无声音就自动断开．小明利用这两种开关设计了一个“聪慧”的电路：白天路灯不亮，晚上有人走动发出声音时，路灯自动亮起来．请推断小明设计的电路图是（）A. B.C. D.14.关于串、并联电路，下列说法正确的是（）A.串联电路总电阻的倒数等于各电阻倒数之和B.串联电路电流到处相等C.并联电路各支路电流总相等D.并联电路的总电阻等于各支路电阻之和二、多选题（共 5 小题，每小题 2 分，共 10 分）15.不是利用电流的热效应来工作的是（）A.电冰箱B.电烙铁C.电炉D.电铃16.下列说法中正确的是（）A.负电荷的定向移动不能形成电流B.在电路中，电源是供应电压的装置C.物理学规定正电荷定向移动的方向为电流方向D.只要电路中有电压，电路中就肯定有电流通过17.下列说法正确的是（）A.电流的方向是由电荷定向移动的方向确定的B.闭合电路两端的电压恒定时，电路中肯定有持续的电流C.验电器是依据同种电荷相互排斥异种电荷相互吸引检验物体是否带电的D.通过两用电器电流相等，它们不肯定是串联的18.下列材料属于导体的是（）A.铁丝B.玻璃C.水银D.纯水19.下列说法正确的是（）A.通常状况下，铅笔芯属于绝缘体B.电磁波可以在真空中传播，金属容器对电磁波有屏蔽作用C.由于能量的转移和转化具有方向性，所以热量不能自发的从低温物体转移到高温物体D.验钞机是利用红外线工作的三、填空题（共 3 小题，每小题 4 分，共 12 分）20.如图所示，老师将废弃灯泡的玻璃外壳不当心打碎，留下灯头和固定两根引线的玻璃芯，将与之相连的灯丝去掉，利用灯头把玻璃芯与一盏灯泡串联接入电路中，此时灯泡不能发光．然后用酒精灯加热玻璃芯，当玻璃芯达到红炽状态时，灯泡________（选填“能”或“不能”）发光．该试验说明________．21.如图两个验电器和，其中________（填“带”或“不带”）电，________ （填“带”或“不带”）电，手拿一根带有塑料柄的金属棒把和两个验电器的金属球连接起来，视察验电器金属箔片________，验电器金属箔片________，说明有________通过金属棒从________验电器移动到了________验电器，可见金属________（填“简洁”或“不简洁”）导电，试验中手持塑料柄而不干脆接触金属棒的缘由是________．22.电子计算器工作时的电流约为，合________，对人体的平安电压是________．四、解答题（共 2 小题，每小题 7 分，共 14 分）23.在“用电流表测电流”的试验中，某同学连接的电路如图所示．闭合开关，视察到灯泡和的发光状况是________．针对上述现象，该电路存在的问题是________．请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流．（要求：在须要改动的导线上画“”用笔将改动后的导线画出，导线不许交叉）．24.如图是小明书桌上所用的台灯的示意图，台灯的面板上有一个可调旋钮，旋动旋钮可以变更灯泡的亮度，请你在空白处画出台灯的电路图．五、试验探究题（共 4 小题，每小题 9 分，共 36 分）25.如图所示，某公园有两个巡游点（用亭子表示），其巡游的入口和出口都已确定．请按以下要求设计巡游路途游客由入口到出口，先后经过两个巡游点，请在图甲中用笔画线画出巡游路途；游客由入口到出口，每次只经过其中随意一个巡游点，请在图乙中用笔画出巡游路途．由此联系到我们所学的电路学问，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计试验与进行试验】请在图所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】正确连接后闭合开关，灯泡不亮．请在表格中填写简洁的检修方法．故障现象可能缘由检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了如图所示，它们的电路连接状况不行见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简洁的方法，推断它们是串联还是并联．26.试验室为你供应了如下器材：一个电压表、一个开关、电源、阻值的电阻以及若干导线．请你利用所供应的器材完成测量通过电阻的电流大小的试验．试验室为你供应了如下器材：一个电压表、一个开关、电源、阻值的电阻以及若干导线．请你利用所供应的器材完成测量通过电阻的电流大小的试验．请在以下尚未完成的电路图（图甲）中的、处画上适当的元件符号，使得电路图连接完整．请用画线代替导线，将图乙的实物图连接完整．试验中电压表的示数如图丙所示，此时测得的电压值为________．运用欧姆定律计算，可以得到通过的电流为________．27.某同学做“测量小灯泡电阻”的试验，所用试验器材均完好．图是测量灯泡电阻的电路图，请你在○里填上合适的电表符号．28.小余和小乐依据课本要求探究并联电路中电流的关系，他们设计的电路如图所示．在连接电路的过程中，开关应当________．在运用电流表测电流的试验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图所示，依据你的分析，你认为缘由可能是________．他们改正错误后把电流表分别接入到电路中的、、处，测出它们的电流，见表．通过对下面数据的分析，可以得出的结论是：________；试验次数处的电流处的电流处的电流在试验中可以采纳变更电源电压的方法变更、、处电流的大小从而进行多次试验．多次测量的目的是：________．答案1.C2.B3.D4.D5.B6.C7.A8.C9.B10.D11.C12.A13.D14.B15.AD16.BC17.BD18.AC19.BC20.能导体与绝缘体之间在肯定条件下可以相互转化21.带不带夹角变小夹角变大电荷简洁人是导体22.不高于23.不发光，发光；灯和电流表被短路；电路如上图所示：24.解：台灯中可调旋钮既是一个开关，又是一个滑动变阻器，电池、开关、灯泡简洁地串联在一起，构成一个简洁的电路．电路图如图所示25.①换导线；换电池；②拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．26.27.解：电压表与灯泡并联，下面空圈填电压表，电流表与灯泡串联，上面空圈填电流表．如下图．28.断开；电流表正负接线柱接反了；并联电路中，干路电流等于各之路电流之和；避开偶然性，使试验结论更具有普遍性．。

人教版九年级物理第十五章《电流和电路》测试题（含答案）一、选择题1．如图所示是取暖器中的一个自动保护装置，当取暖器不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护取暖器的作用。

由此判断，这个保护装置在取暖器电路中的作用相当于（）A．用电器B．电源C．开关D．导线2．关于导体和绝缘体，下列说法正确的是（）A．绝缘体自由移动的电荷少，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子3．下列电路图中，能正确测量通过灯L2电流的电路是（）4. 甲、乙两灯串联，发现甲灯较亮，乙灯较暗，下列说法正确的是（）A．甲灯电流比较大B．乙灯电流比较大C．甲、乙两灯电流一样大D．无法知道哪个灯电流大5. 关于如图所示的电路有以下判断，其中正确的是（）A．L1和L2两灯泡串联B．L1和L2两灯泡并联C．电流表A1测灯泡L1的电流D．电流表A2测电路中的总电流6．如图所示，甲、乙是两个相同的验电器，带有等量电荷，甲带正电，乙带负电，金属箔片都处于张开状态，下列说法正确的是（）A．若用橡胶棒连接甲、乙两验电器的金属球，则金属箔的夹角不变B．若用金属棒连接甲、乙两验电器的金属球，则金属箔全部闭合C．若用金属棒连接甲、乙两验电器的金属球，则一部分正电荷从甲转移到乙D．若用金属棒连接甲、乙两验电器的金属球，则瞬间电流的方向是从乙到甲7．关于如图电路，下列说法正确的是（）A．闭合S3、S4，断开S1、S2时，灯L1、L2发光，L1、L2串联B．闭合S1、S2、S4，断开S3时，灯L1、L3发光，L1、L3并联C．闭合S2、S3、S4，断开S1时，灯泡都发光，L1、L2、L3并联D．开关都闭合时，灯L3发光，灯L1、L2短路不发光8. 如图甲“探究并联电路的电流规律”实验中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针所在位置，已知电流表A2读数为0.6 A，下列说法正确的是（）A．电流表A1的读数为0.3 AB．灯泡L1和L2并联C．电流表A1连接“－”“0.6 A”接线柱D．通过灯L1的电流为0.9 A二、填空题9．用毛皮摩擦过的橡胶棒因得到电子而带电。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附含参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A．一定带正电B．可能带负电C．一定不带电D．可能带正电2．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关3．如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A．静电除尘纸和地面摩擦创造了电荷B．静电除尘纸和地面摩擦后与地面带有同种电荷C．静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D．静电除尘纸吸附灰尘利用了异种电荷相互吸引4．下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）A． B． C． D．5．如图所示，取两个相同的验电器 A 和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B 连接起来。

下列说法正确的是（）A．A中自由电子通过金属棒流向BB．A中正电荷通过金属棒流向BC．金属棒中瞬间电流的方向从A流向BD．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A6．进入高铁站时，旅客需要刷身份证并完成人脸识别，系统将乘车信息和人脸识别信息分别与身份证信息进行比对，电动机才会打开闸门。

若每次比对相当于一个开关，验证成功相当于开关闭合（）A．B．C．D．7．如图所示，闭合开关，下列说法中正确的是（）A．电流表测量的是通过灯L1的电流B．电流表测的是通过灯L1和灯L2的总电流C．灯L1亮，灯L2不亮D．灯L1被电流表短接8．如图甲所示，闭合开关后，两灯均发光，灯泡L1比L2亮，已知电流表A2的示数为0.2A，电流表A1的示数如图乙，下列说法正确的是（）A．灯泡L2的电流为0.6A B．灯泡L2的电流为0.4AC．灯泡L2的电流为0.12A D．干路电流为0.32A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。

最新人教版初中物理九年级第十五章《电流和电路》单元测试（含答案）一．选择题（每小题2分，共30分）1．太阳喷射大量带电微粒进入大气层会引起地磁暴，影响通信、导航的运行。

太阳喷射的带电微粒可能是（）A．中子、电子B．质子、中子C．分子、原子D．质子、电子2．用丝绸摩擦两根玻璃棒，则两根玻璃棒（）A．得到电子B．带负电C．靠近时会互相排斥D．靠近时会互相吸引3．小芳同学想探究“塑料梳子与头发摩擦后，各带什么电荷？”于是，她用梳过头的梳子去靠近水平悬挂且被丝绸摩擦过的玻璃棒一端，发现两者互相吸引。

那么，下列关于塑料梳子和头发的带电情况正确的是（）A．梳子带负电，头发带正电 B．梳子带负电，头发带负电C．梳子带正电，头发带负电 D．梳子带正电，头发带正电4．如图所示是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成5．用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两金属箔片张开，下面说法正确的是（）A．毛皮和橡胶棒摩擦的过程中创造了电荷B．毛皮和橡胶棒摩擦的过程中，橡胶棒因失去电子带负电C．两片金属箔由于带同种电荷相互排斥而张开D．验电器中电流的方向由金属球经金属杆流向金属箔6．如图所示的电路，合上开关后两只小灯都发光。

把一根导线接在L2两端，假设电源电压不变，导线电阻忽略不计，下列对现象的描述或分析正确的是（）A．灯L2一定熄灭B．灯L1的亮度不变C．电路中的电流大小不变D．电源发生短路7．如图，使验电器A带上正电，B不带电。

用带有绝缘柄的金属棒把A和B连接起来。

下列对现象的描述或解释正确的是（）A．A的金属箔完全闭合，B的金属箔张开B．金属箔开合的瞬间，质子从A定向移动到BC．金属箔开合的瞬间，自由电子从B定向移动到AD．金属箔开合的瞬间，电流方向从B流向A8．如图甲所示的是中国科技馆“模拟避雷针”的实验展台。

第十五章电流和电路基础过关图11.如图1所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的 (D)A.电源B.开关C.导线D.用电器2.甲、乙、丙三个轻质小球,甲球排斥乙球,乙球吸引丙球,下列说法正确的是(B)A.甲、乙两球一定带异种电荷B.甲、乙两球一定带同种电荷C.乙、丙两球一定带异种电荷D.乙、丙两球一定带同种电荷3.下列说法正确的是(B)A.集成电路中的元件都是用超导材料制成的B.三极管是用半导体材料制成的C.现代建筑物上的避雷针是用绝缘材料制成的D.光盘是用磁性材料制成的4.如选项所示,电路图中的三个灯泡并联的是(B)A B C D图25.如图2所示的电路中,闭合开关时,下列说法正确的是(C)A.两灯泡串联B.电流表测的是总电流C.电流表测的是通过L1的电流D.开关只能控制L26.学好科学需要联想和比较.联系人体部分血液循环模式图(如图3),下列电路连接方式与之最类似的是(A)图3图47.如图4所示的电路,电源电压不变,开关S闭合后,当S1由断开变为闭合时,则(A)A.A1示数变大,A2示数不变B.A1示数变大,A2示数变大C.A1示数不变,A2示数不变D.A1示数不变,A2示数变小8.在选项所示的四幅电路图中,与图5所示实物图对应的是(A)图5图69.用同种材料制成两段长度相等,横截面积不同的圆柱形导体,A比B的横截面积大,如图6所示,将它们串联在电路中,通过的电流关系是(C)A.I A>I BB.I A<I BC.I A=I BD.无法确定10.如图7所示电路,开关闭合时观察到:L1和L2两灯均不亮,电流表无示数,电压表有示数,其原因可能是(A)图7A.L1断路B.L2断路C.电流表断路D.电流表短路11.丝绸与玻璃棒相互摩擦后,玻璃棒带正(选填“正”或“负”)电,将丝绸靠近带负电的轻质小球时会相互排斥(选填“排斥”或“吸引”).图812.如图8所示,验电器的金属箔片张开是因为同种电荷互相排斥,用手接触验电器的金属球后金属箔片闭合,这说明人体是导体(选填“导体”或“绝缘体”).13.街道上的路灯同时发光同时熄灭,据此不能(选填“能”或“不能”)判断其连接方式.如果看到其中一盏灯因故障而熄灭,但其他路灯依然发光,由此可以断定路灯的连接方式为并(选填“串”或“并”)联;每个用电器和控制它的开关的连接方式为串(选填“串”或“并”)联.图914.如图9所示,闭合开关S,电灯L1与L2的连接方式是并联;断开开关S,会发生的现象是L1不发光;电路连接的不妥之处是开关对L2不起作用.15.如图10所示的电路中,当开关S闭合,S1、S2断开时,灯泡L1、L3串联;当开关S、S1、S2均闭合时,灯泡L1、L2并联,此时电流表测的是通过L2的电流.图10 图11 图1216.如图11所示,是小敏同学在某次实验探究中连接的电路.开关S2控制的是灯L2,电流表测量的是干路的电流.17.某同学测量电路中的电流时,电流表指针的位置如图12所示,如果该同学所用接线柱是“-”和“0.6”,电路中的电流是0.32A ;如果该同学所用的接线柱是“-”和“3”,电路中的电流是1.6A .18.根据图13所示的实物连接图,在虚线框中画出电路图.【答案】如图所示:19.根据图14甲所示的电路图,将图乙中的实物,用笔画线表示导线,将它们连接起来.(导线不能有交叉)图14【答案】如图所示:20.小丽同学进行探究实验的电路如图15甲所示,她用电流表分别在A、B、C三处测得电流如下表所示.请帮她完成如下几项工作:图15测量处A B C电流/A 0.50.20.3(1)比较上表数据,可以得出结论是: 并联电路中干路电流等于各支路电流之和;(2)小丽把电流表接入A点,当闭合开关时,发现电流表指针如图乙所示,出现该故障的原因是电流表正负接线柱反接.21.某同学进行了如下实验:根据图16连接好实物,用电流表分别测出点I、I1、I2处的电流,改变电源电压,重复实验,记录数据如下表.图16电流次数I1/AI2/AI/A1 0.20.20.42 0.30.30.63 0.40.40.8(1)该实验探究的问题是并联电路电流特点;(2)该同学根据实验得出结论:并联电路中干路电流为支路电流的2倍.该实验有不完善之处,请你提出改进的建议: 选用不同规格的灯泡或选用不同阻值的灯泡进行实验.综合提升22.如图17是一个封闭的电路盒,盒面上有两个灯泡和一个开关,拨动开关,两个灯泡或一齐亮、或一齐灭.(1)有同学说,这两个灯泡是串联的,你的看法是不一定;简述理由: 如果是并联的,开关接在干路中也可控制所有支路.(2)不打开盒子,也无任何辅助器材,如何证明你的上述看法.简要说明你的操作方法及结论: 拧下其中一盏灯,若另一灯仍发光则是并联,若另一灯不发光,则是串联.图17 图1823.在如图18所示的电路中,只增加一根导线,使电路变成并联电路,则这根导线应该接在A、E或A、D 两点之间.2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
