2021年FANUC数控车床螺纹切削复合循环(G76)编程实例

螺纹切削复合循环（G76）指令应用1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pmr a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

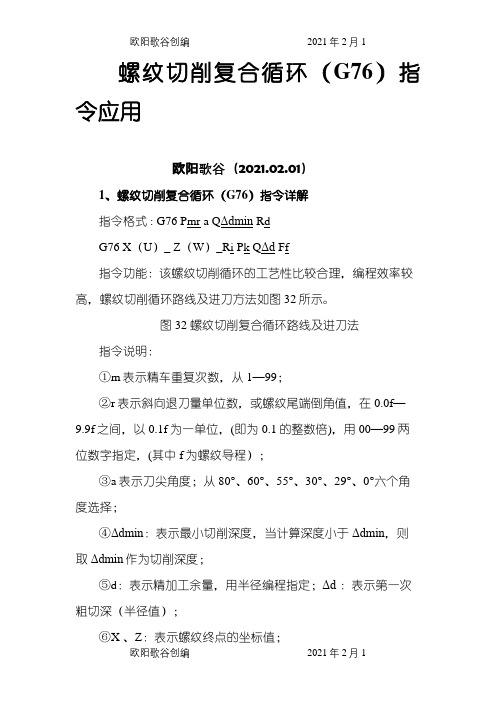

螺纹切削复合循环（G76）指令应用欧阳歌谷（2021.02.01）1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pmr a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MM R0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

螺纹切削复合循环（G76 ）指令应用1、螺纹切削复合循环（G76）指令详解指令格式：G76 Pmj a dminRdG76 X（U）_ Z （W）_Ri Pk Q nd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32螺纹切削复合循环路线及进刀法指令说明：①m 表示精车重复次数，从 1 —99;②r表示斜向退刀量单位数，或螺纹尾端倒角值，在一之间，以为一单位，（即为的整数倍），用00—99两位数字指定，（其中f为螺纹导程）；③a表示刀尖角度；从80 ° 60 ° 55 ° 30 ° 29° 0六个角度选择；④厶dmin表示最小切削深度，当计算深度小于△ dmin则取△ dminf乍为切削深度；⑤d:表示精加工余量，用半径编程指定；△d:表示第一次粗切深（半径值）；⑥X、乙表示螺纹终点的坐标值；⑦U :表示增量坐标值；⑧W :表示增量坐标值；⑨I :表示锥螺纹的半径差，若1=0,则为直螺纹；⑩k :表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300G76 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位300也就是：精加工余量第二行的X、Z为终点坐标P2600:是螺纹牙高*螺距Q800 :第一刀的切深量同上Q算法一样，F4 :螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为，螺距为6,螺纹尾端倒角为，刀尖角为60°第一次车削深度，最小车削深度，精车余量，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例00028 /程序编号NO G50 ; /设置工件原点在左端面N2 G30 UO W0;返回第二参考点N4 G96 S200 T0101 M08 M03;指定切削速度为200m/min,调外圆车刀N6 G00 ; /快速走到外圆车削起点（，）N7 G42 G01 ;N8 ; /外圆车削N9 G40 G00 ;N10 G30 UO W0;N12 G97 S800 T0202 M08 M03;取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 ; /快速走到螺纹车削循环始点（，）N16 G76 P011160 ; / 循环车削螺纹N18 G76 ;N20 G30 U0 W0 M09;N22 M30;。

1、螺纹切削复合循环（G76）G76 P010060 Q300G76 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是：精加工余量第二行的X、Z为终点坐标P2600：是螺纹牙高 *螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距2、螺纹切削复合循环（G76）指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在—之间，以为一单位，(即为的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；3、G76螺纹车削实例图33所示为零件轴上的一段直螺纹，螺纹高度为，螺距为6，螺纹尾端倒角为，刀尖角为60°，第一次车削深度，最小车削深度,精车余量，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：图33 螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 ; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 ; /快速走到外圆车削起点（，）N7 G42 G01 ;N8 ; /外圆车削N9 G40 G00 ;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 ; /快速走到螺纹车削循环始点（，）N16 G76 P011160 ; /循环车削螺纹N18 G76 ;N20 G30 U0 W0 M09;N22 M30;4、附加FANUC系统后台编辑功能BG-EDT 后台编辑运行程序时,按操作--BC-EDG--DIR--输入程序号--搜索.就可以编辑O-SRH O搜索（用来调用程序的）；SRH ↓ 在本程序段内向下搜索关键字（如程序太长时，要更改进给速度，可按F，然后按个SRH，就可以一下子找到F指令；SRH↑ 在本程序中向上搜索，。

1、螺纹切削复合循环（G76）G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距2、螺纹切削复合循环（G76）指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f 为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；3、G76螺纹车削实例图33所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：图33 螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;4、附加FANUC系统后台编辑功能BG-EDT 后台编辑运行程序时,按操作--BC-EDG--DIR--输入程序号--搜索.就可以编辑O-SRH O搜索（用来调用程序的）；SRH ↓ 在本程序段内向下搜索关键字（如程序太长时，要更改进给速度，可按F，然后按个SRH，就可以一下子找到F指令；SRH↑ 在本程序中向上搜索，。

螺纹切削复合循环（G76）指令应用1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f 为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

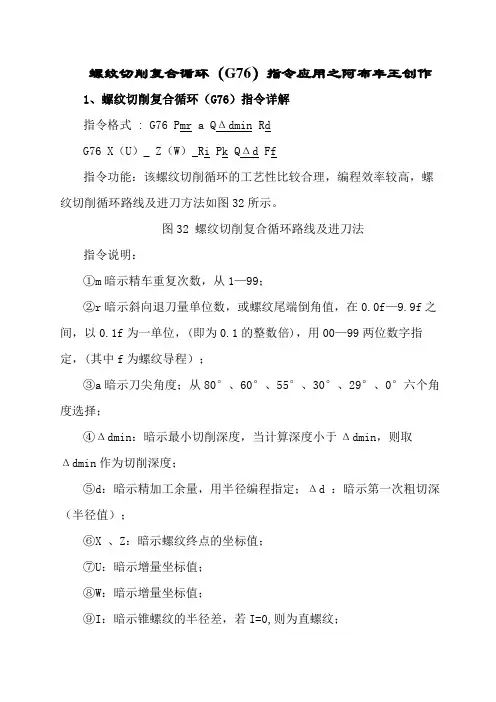

螺纹切削复合循环（G76）指令应用之阿布丰王创作1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pmr a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m暗示精车重复次数，从1—99；②r暗示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；③a暗示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：暗示最小切削深度，当计算深度小于Δdmin，则取Δdmin作为切削深度；⑤d：暗示精加工余量，用半径编程指定；Δd ：暗示第一次粗切深（半径值）；⑥X 、Z：暗示螺纹终点的坐标值；⑦U：暗示增量坐标值；⑧W：暗示增量坐标值；⑨I：暗示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：暗示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

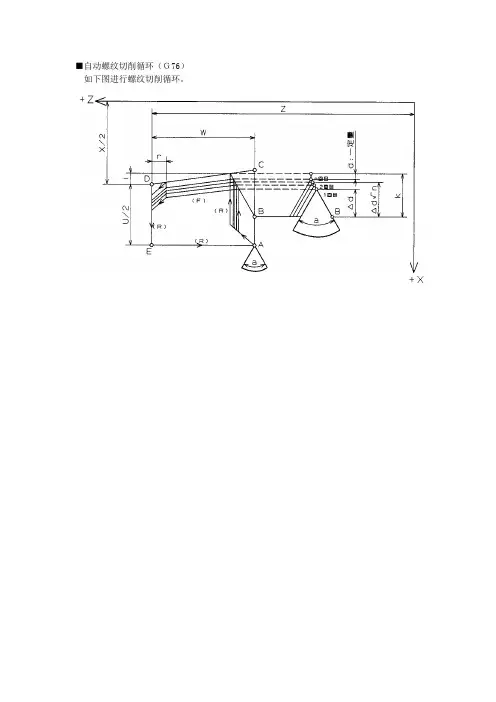

■自动螺纹切削循环（Ｇ76）如下图进行螺纹切削循环。

Ｇ76 Ｐ(ｍ)(ｒ)(ａ) Ｑ(△ｄmin) Ｒ(ｄ) ;Ｇ76 Ｘ(Ｕ) Ｚ(Ｗ) Ｒ(ｉ) Ｐ(ｋ) Ｑ(△ｄ) Ｆ(Ｌ) ;ｍ：最终精加工返回次数1～99该指令为模态指令，直到下一指令前有効。

也可通过参数（No.5142）进行设定，根据程式指令的不同改变参数值。

ｒ：螺纹的精加工量螺距Ｌ在0.0Ｌ～9.9Ｌ范围内输入0.1Ｌ，为２位00～99数值指令。

该指令为模态指令，直到下一指令前有効。

也可通过参数（No.5130）进行设定，根据程式指令的不同改变参数值。

ａ：刀尖的角度（螺纹齿形角度）可选择80゜60゜55゜30゜29゜0゜６种，该角度数值以２位进行指令。

该指令为模态指令，直到下一指令前有効。

也可通过参数（No.5143）进行设定，根据程式指令的不同改变参数值。

ｍ,ｒ,ａ在地址符Ｐ中一次进行指令。

例：ｍ＝2，ｒ＝1.2，ａ＝60゜时，指令为Ｐ021260。

△dmin：最小切入量１次切入量小于（△ｄ√ｎ－△ｄ√ｎ-1）△ｄmin时，切入量为恒定为△ｄmin。

该指令为模态指令，直到下一指令前有効。

也可通过参数（No.5140）进行设定，根据程式指令的不同改变参数值。

ｄ：精加工余量该指令为模态指令，直到下一指令前有効。

也可通过参数（No.5141）进行设定，根据程式指令的不同改变参数值。

ｉ：螺纹部的半径差ｉ＝０时为直螺纹切削。

ｋ：螺纹齿形高度(以半径值进行Ｘ轴方向距离指令)△ｄ：第１次的切入量（半径指定）Ｌ：螺距（与Ｇ32螺纹切削相同）〈程式例〉G00 X18.0 Z15.0(M23);G76 P031260 Q100 R0.05 ;G76 X(x) Z35.0 R0 P(k) Q50 F(L);在Ｇ76指令的Ｍ23（倒角ＯＮ）状态下，可进行螺纹的精切削。

・螺纹切削时，与ＪＯＧ／ＯＶＥＲＲＩＤＥ开关无关，其固定执行１００％。

・附加螺纹切削循环缩进时，在螺纹切削时直接按ＦＥＥＤＨＯＬＤ键进行螺纹切削并返回出发点Ｐ处。

螺纹切削复合循环（G76）指令应用1、螺纹切削复合循环（G76）指令详解指令格式: G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图 32所示。

图 32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从 1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在 0.0f—9.9f 之间，以 0.1f 为一单位，（即为 0.1 的整数倍），用 00—99 两位数字指定，（其中 f 为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量 0.2，精车削次数 1 次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环 G76 指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为 200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min, 调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

螺纹切削复合循环（G76）指令应用1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pmr a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0; N20 G30 U0 W0 M09;N22 M30;。
