吉大15秋学期《电力系统继电保护》在线作业二

多选题135道1.电力系统是电能 _____的各种电力设备按照一定的技术与经济要求有机组成的一个联合系统。

应填写在横线处的选项有（）。

A. 生产B. 变换C. 输送D. 分配E. 使用F. 保护2.一般将电能通过的设备称为电力系统一次设备，下列属于电力系统一次设备的有（）。

A. 发电机B. 变压器C. 断路器D. 继电保护E. 输电线路F. 补偿电容器3.电力系统二次设备是指对一次设备的运行进行（）的设备。

A. 监视B. 测量C. 控制D. 保护E. 调节4.电力系统在不同运行条件（例如）下系统与设备的工作状况称为电力系统运行状态。

A. 负荷水平B. 出力配置C. 系统接线D. 正常运行5.处于正常运行状态的电力系统满足下列选项的有（）。

A. 电力系统与电力设备中的电流在设定的路径中流动B. 电力系统所有电气设备的电气参数都在规定的范围内C. 电力系统电能质量符合规定D. 电力系统结构有很低的可靠性E. 电力系统经济运行6.（）属于不正常运行状态。

A. 因负荷潮流超过电力设备的额定上限造成的电流升高B. 系统中出现功率缺额而引起的频率降低C. 发电机突然甩负荷引起的发电机频率升高D. 电力系统发生振荡等E．电路正常运行7.短路会造成后果有（）。

A. 通过短路点的很大短路电流和所燃起的电弧，使故障元件损坏B. 短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短使用寿命C. 电力系统中部分地区的电压大大降低，使大量的电力用户的正常工作遭到破坏或产生废品D. 破坏电力系统中各发电厂之间并列运行的稳定性，引起系统振荡，甚至使系统瓦解8.继电保护装置：就是指能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它泛指继电保护技术和由各种继电保护装置组成的继电保护系统，包括（）。

A. 原理设计B. 配置技术C. 整定技术D. 干扰技术E. 由获取电量信息的电压、电流互感器二次回路F. 经过继电保护装置到断路器跳闸线圈的一整套具体设备9.电力系统继电保护的任务有（）。

《电力系统继电保护》练习题B答案一、名词解释1．限时电流速断保护：由于有选择性的电流速断不能保护本线路的全长，可考虑增加一段新的保护，用来切除本线路上速断范围以外的故障，同时也能作为速断的后备，实际上就是它要能以较小的时限快速切除全线路范围以内的故障，所以称之为限时电流速断保护。

2．继电保护装置：就是指能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

3．距离保护的时限特性：距离保护的动作时间与保护安装地点至短路点之间距离的关系t=f(l)，称为距离保护的时限特性。

4．轻瓦斯动作：当变压器油箱内部发生轻微故障时，由故障产生的少量气体慢慢升起，进入瓦斯继电器的容器，并由上而下地排除其中的油，使油面下降，上油杯因其中盛有残余的油而使其力矩大于转轴的另一端平衡锤的力矩而降落，触点接通信号回路，发出音响和灯光信号，这称之为“轻瓦斯动作”。

5．横差动保护：在正常运行的时候，各绕组中的电动势相等，流过相等的负荷电流。

而当任一绕组发生匝间短路时，绕组中的电动势就不再相等，因而会出现因电动势差而在各绕组间产生均衡电流。

利用这个环流，可以实现对发电机定子绕组匝间短路的保护，即横差动保护。

6．完全电流差动：指的是将母线上的全部连接元件的电流按相均接入差动回路。

决定母差动保护是否动作的电流量是动作电流和制动电流。

7．重合闸后加速：当线路发生故障后,保护有选择性地动作切除故障后,重合闸装置进行一次重合以恢复供电。

若重合于永久性故障时,保护装置瞬时动作断开断路器,这种方式称为重合闸后加速。

8．微机保护算法：把经过数据采集系统量化的数字信号经过数字滤波处理后,通过数学运算、逻辑运算、并进行分析、判断，以决定是否发出跳闸命令或信号，以实现各种继电保护功能。

这种对数据进行处理、分析、判断以实现保护功能的方法称为微机保护算法。

二、简答1．微机保护装置软件系统除继电保护功能之外还有哪些功能？答：测量功能：包括相电流、零电流、线电压、相电压、零序电压、频率、有功和无功..控制功能：包括断路器和隔离开关的“就地”和“远方”控制，一次设备的分合控制，可调节设备的状态控制，自动重合闸功能等。

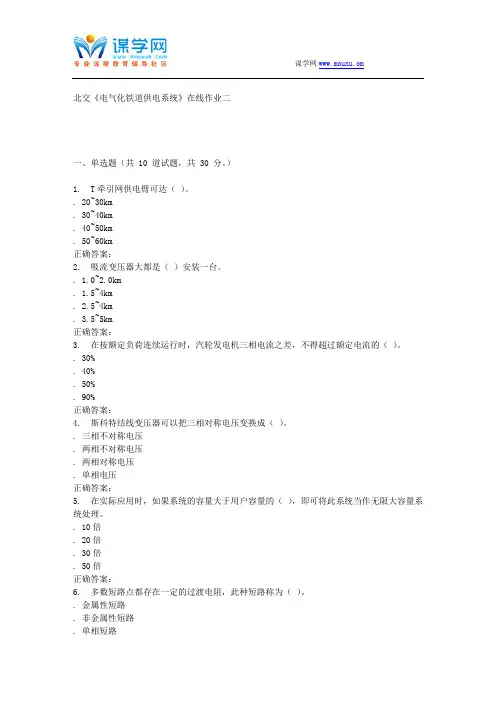

北交《电气化铁道供电系统》在线作业二一、单选题（共 10 道试题，共 30 分。

）1. T牵引网供电臂可达（）。

. 20~30km. 30~40km. 40~50km. 50~60km正确答案：2. 吸流变压器大都是（）安装一台。

. 1.0~2.0km. 1.5~4km. 2.5~4km. 3.5~5km正确答案：3. 在按额定负荷连续运行时，汽轮发电机三相电流之差，不得超过额定电流的（）。

. 30%. 40%. 50%. 90%正确答案：4. 斯科特结线变压器可以把三相对称电压变换成（）。

. 三相不对称电压. 两相不对称电压. 两相对称电压. 单相电压正确答案：5. 在实际应用时，如果系统的容量大于用户容量的（），即可将此系统当作无限大容量系统处理。

. 10倍. 20倍. 30倍. 50倍正确答案：6. 多数短路点都存在一定的过渡电阻，此种短路称为（）。

. 金属性短路. 非金属性短路. 单相短路. 三相短路正确答案：7. 220kV输电线路的输送容量为（）。

. 50~100MW. 100~150MW. 150~200MW. 200~250MW正确答案：8. 当牵引网内串接入吸-回装置后，牵引网的阻抗将（）。

. 增加. 不变. 减少. 先增加后减少正确答案：9. 110kV输电线路的输送距离为（）。

. 20~50km. 50~100km. 100~150km. 50~150km正确答案：10. 电力系统中大多数短路故障是（）。

. 三相短路. 两相短路. 单相接地短路. 两相短路接地正确答案：北交《电气化铁道供电系统》在线作业二二、多选题（共 10 道试题，共 40 分。

）1. T供电方式剩余感应影响主要由以下原因所引起（）。

. 由T的激磁电流引起的感应影响. 接触导线和回流线对通信线的相对位置不同而产生的影响. 钢轨内感应电流对通信线产生的二次感应影响. 感应电流的噪声影响正确答案：2. 为了提高牵引负荷功率因数，可采取的措施有（）。

A A A AA吉大19春学期《电力系统分析》在线作业二《参考答案》一、单选题 共15题，60分 1冲击系数kim 的数值变化范围是(B) 4分 [0,1] [1,2][0,2][1,3]2在电力系统的下列接线方式中，属于有备用接线的是（ A ）。

4分 两端供电网单回路干线式单回路放射式接线单回路链式接线3相断线时的复合序网是在断口处( )。

4分 三序网串联 三序网并联正序网负序网并联正序网与零序网并联4系统中无功功率不足，会造成( )。

4分 频率上升 频率下降电压上升电压下降5线路在设计运行时，不允许有全面电晕发生，也就是要求参数（）为0 4分 电阻R 电抗X电导G B C D B C D B C D B C D B CA A A AA电纳B6中性点直接接地的系统发生单相接地时，接地点非故障相对地电压（ ）。

4分 增大3倍 等于0不变增大2倍7短路冲击电流主要用来校验设备（） 4分 是否超过额定电流 是否超过发热允许电流动态稳定性超过经济电流8电压中枢点是指( )。

4分反映系统电压水平的主要发电厂母线反映系统电压水平的主要变电所母线1或2电机输出线9手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为( )。

4分运算负荷功率运算电源功率等值负荷功率等值电源功率10一相断线时的复合序网是在断口处（） 4分 三序网串联 三序网并联正序网负序网并联正序网与零序网并联11冲击电流主要用来校验设备( )。

4分 是否超过额定电流 D B C D B C D B C D A B C D B C DA A A A是否超过发热允许电流电动力稳定度超过经济电流12同步调相机可以向系统中( )。

4分 发出感性无功 吸收感性无功只能发出感性无功既可为1，也可为213无限大功率电源的内部电抗为（） 4分 无穷大 0.00.3~1.01.0~1014无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度（） 4分 A BC 三相相同 BC 两相相同AB 两相相同AC 两相相同15系统中有功功率不足，必定会造成（） 4分 频率上升 频率下降电压上升电压下降二、判断题共5题，20分1对于具有N 个节点，其中有（N-M ）个PV 节点的网络，采用极坐标表示时，较采用直角坐标表示时少（N-M ）个PV 节点电压大小平均值的表示式。
