液压油站使用说明书

液压站使用说明
1、接上电源，启动电机，观察电机尾部风扇转动方向是否与箭头指示方向一致；若不一致，调换电机电源线三条当中的任意两条接线，纠正电机转动方向。

2、待电机转动方向正确后，观察压力表数值有无压力显示，若有压力显示则轻旋溢流阀手柄至无压力显示；待无压力显示后空载运行10分钟至20分钟，然后用手轻摸电机和油泵外壳（注意安全，勿将手触摸到转动部位），若出现烫手现象或者噪声过大则应立即停机检查故障原因；若出现轻度发热（不烫手）属正常现象，不需要停机检查。

3、油泵电机组在加压过程中会出现噪音加大，属正常现象，不影响正常使用，不必大惊小怪。

4、油泵电机组正常运行后，点动电磁阀控制按钮，同时观察电磁阀指示灯及油缸动作情况，本步操作在油缸空载情况下进行(原因是调压阀未加压)。

5、电路控制无异常的情况下，顺时针轻旋溢流阀控制手柄进行加压，同时注意观察压力表压力显示值；加压至额定工作压力后停止加压，用扳手旋紧手柄锁紧罗姆。

6、严禁超负荷（压力表显示压力值超过额定工作压力）运行液压站。

液压站使用说明范文液压站是一种能够将液态流体转换为机械能的设备，通过液态流体在管道中的传递，将能量传送到液压缸、液力马达等装置中，实现对机械运动的控制。

液压站广泛应用于工业、农业、建筑、航空航天等领域，具有结构简单、控制方便、效率高等优点。

液压站组成液压站主要由液压泵、液压阀、储液器、油箱、过滤器、液压缸等组成。

液压泵负责将液体从油箱抽吸出来，通过管道传送到需要的位置，液压阀负责调节液体的流量和压力，储液器负责储存液体，保持液压系统的压力稳定。

液压站的使用步骤1.连接油箱：将油箱与液压站连接好，确保油箱内的液体可正常流动。

2.连接液压泵：使用螺栓将液压泵固定在液压站上，并将液压泵的进油口与油箱相连，出油口与液压阀相连。

3.连接液压阀：根据需要，选择相应的液压阀，并将其安装在液压站上，确保液压泵的出油口与液压阀的进油口相连，将液压阀的出油口与储液器相连。

4.连接储液器：使用管道将储液器与液压阀连接起来，确保液体能够正常地流入储液器。

5.连接液压缸：根据需要，选择相应的液压缸，并将其与液压阀连接起来，确保液体能够顺利地流入液压缸。

6.调节压力：根据需要，通过液压阀上的调压装置，调节液压系统的压力。

7.启动液压站：将液压站的电源接入电源插座，并按下启动按钮，启动液压站。

8.检查液压系统：启动液压站后，仔细检查液压系统是否正常工作，包括泵的工作是否正常、液压阀的开关是否灵活、液压缸的运动是否正常等。

9.使用液压站：按照需要，使用液压站对机械运动进行控制，可通过液压阀的调节装置，调节液压缸的运动速度、力度等。

注意事项1.在使用液压站前，必须确保油箱内有足够的液体，并且液体应保持清洁。

2.液压站在使用过程中应保持良好的通风条件，避免因过热而造成损坏。

3.定期检查液压站的各个部件是否有松动、磨损等情况，并及时进行维修或更换。

4.使用液压站时，应遵循相应的安全操作规程，避免因操作不当造成事故。

总结液压站作为一种应用广泛的液力传动装置，具有控制方便、效率高等优点，能够实现对机械运动的稳定控制。

GYZ2-25型液压变加载油泵站使用和维护说明书2010年6月北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装 (10)油液的加注 (10)系统的循环 (10)系统的维护 (10)附注1管路的冲洗 (12)1.概述磨煤机加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。

其功能如下：为磨辊施加合适的碾磨压力，加载压力由电磁溢流阀控制；同步升起和落下磨辊。

磨辊所需的碾磨压力是由液压系统提供的，加压系统包括三个油缸及蓄能器，蓄能器内有橡胶气囊，内充氮气，蓄能器的充油侧直接与油缸的活塞杆侧连接，三个油缸连接在公共供油管路上。

高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。

高压油泵站用管道连接到加载油缸上，连接管道采用0Cr18Ni9冷拨无缝钢管，，管路连接用焊接式管接头。

油箱容积680L，第一次加油量约600L。

采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。

在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。

参见磨煤机高压油系统液压原理图(04MG00.21.00)。

2.高压油系统元件说明2.1序号1和2，油泵组油泵组由马达,齿轮泵,联轴器和支架组成，齿轮泵型号PFG-327/D/RO，电机型号Y2-160L-8-HT。

齿轮泵轴通过联轴器与电机联接，保证了齿轮泵与电机间的同轴度。

该泵为定量外啮合齿轮泵，压力等级21.0MPa，功率7.5kW，电压380V/50Hz,转速720r/min，最大流量15L/min，泵最大工作压力15Mpa，压力表11.1测点显示该压力。

hagglunds液压油站说明书
三相380V电源接入，注意，要在断开电源的情况下做此操作；检查油箱内部清洁度，如有必要则需清洗油箱。

往油箱中装入清洁的抗磨液压油，油需到液位液温计刻度的三分之二以上，不能少于三分之二。

每六个月应换油一次，换油时应彻底清理内部残留污物。

不然液压油站的使用寿命会很短。

打开电源试运行
1、此时压力表刻度指示在0，此为正常情况；
2、接通控制电路，电磁换向阀的一个灯头亮起，电磁换向阀做换向动作，过几秒钟后，压力表有压力显示，调节溢流阀，使得压力表指示在所需压力刻度上；
3、观察油缸动作，如控制电路和油缸动作不一致，则调换电磁换向阀的灯头位置；
4、在油缸停止不动作时，两个灯头应都不亮起，压力表刻度指示在0；
5、当电机不运转时，请检查电缆连接是否正确，电源是否正常；
6、当电机工作但不供油时，请检查电机旋转方向是否正确或油位过低。

如果油位过低，请立即注油。

7、根据实际情况，调整溢流阀手柄，调到自己需要的压力。

循泵出口蝶阀液压油系统
阀门打开：液压油泵开启，进油到蓄能器。

当蓄能器油压达到设定值后，油泵停止。

由蓄能器向油缸进油。

液压油经两截止阀，一路由黄线的控制油路到YV1，此时电磁阀带电控制油路分别给插装阀1、2和液控单向阀进油，液控单向阀打开。

另一路油经液控单向阀后经过调速阀进入油缸。

当油缸进油后，油缸活塞杆端排油。

排油直接到插装阀3此时YV2不带电排油压力足够打开插装阀3直接回到油箱，此时阀门打开。

阀门关闭：液压油泵开启，进油到蓄能器。

当蓄能器油压达到设定值后，油泵停止。

由蓄能器向油缸进油。

液压油经两截止阀，一路由黄线的控制油路到YV1，此时YV1不带电控制油被遮断插装阀1、2之间的液压控制油直接回到油箱。

另一路油又分成两路一路到YV2，此时YV2带电控制油路进入插装阀使主油路无法打开插装阀，另一路打开插装阀2和单向阀4并且。

（由于插装阀2的油已经回到油箱所以此时能打开插装阀2）进入油缸。

此时油缸活塞端排油。

油经调速阀5后打开插装阀1后油回到油箱。

任意位置停止：YVI、YV2同时带电，油缸无法进油和回油所以可以任意停留。

一、概述1.液压站是矿井提升机的重要部件，它与盘式制动器、电机轴制动器组合为一完整的制动系统，其性能和质量好坏，直接影响到矿山的产量，设备的寿命、人身的安全等，因此使用单位都十分重视液压站这一重要部件。

液压站主要作用：2.为盘式制动器、电机轴制动器提供可调节的压力油，以获得不同的制动力矩。

3.在任何事故状态下，可以使制动器的油压迅速降到预先调定的某一压力值，经过延时后，制动器的全部油压值迅速回到零，使制动器达到全制动状态。

4.可提供单绳双筒矿井提升机调绳装置所需要的压力油。

二、液压站的主要技术参数（表1）表1最大工作油压≤6.3兆帕最大输出油量（所有出油口）9.7升/分工作油温10℃~65℃油箱储油量393升电液调压装置允许输入的最大电流≤250毫安液压油牌号(抗磨液压油) YB-46N(气温较高时使用；YB-32N（气温较低时使用）三、液压站的结构原理（见图一附后）该液压站分为互相独立的工作制动和安全制动两部分。

为了确保提升机的正常工作，工作制动部分又由两套组成。

一套工作，另一套备用。

而这两套均由相同的网式滤油器3、电动机5（B5型）、叶片泵6、压力管路过滤器7、电液调压装置8等组成。

安全制动部分由电磁阀10、15、16、19、减压阀12、溢流阀13、蓄能器18等件组成。

对单绳双筒提升机来说增加了电磁阀22、23以供调绳时使用。

其系统图如图一。

在此系统中，液压站为盘式制动器提供了不同油压的油源，油压的变化，是由工作部分的电液调压装置8来控制的。

此时安全制动部分的电磁阀15、16带电，油路通。

压力油通过安全制动装置的A管、B管（实现二级制动油路）进入盘式制动器，同时压力油经电磁阀15进入电机轴制动器。

油压的变化是通过绞车司机控制电液调压装置的电流大小来实现的，从而达到了调节制动力矩的目的。

电液调压原理见图二，电液调压装置的作用有两个：1、根据提升机的实际工作额定负荷，确定最大使用油压值Pmax，该油压是通过手柄9来调定的。

液压站使用说明书一、机器用途本机为榨油机榨笼开合用液压缸提供压力，从而将榨笼打开、闭合以便更换维修榨油机内部零件。

二、技术要求1.油箱容积300×400×500mm2.流量10L/min3.工作油压16Mpa4.电机功率3kw5.电机转速1420r/min三、安装于调试1.本机为移动式液压站，使用时直接将本机推到所需维修的榨油机前，将液压缸座与榨油机底座连接把油路接通拧紧。

（按图示把管路与三通、液压阀、液缸连接）2.安装液压胶管是注意应避免急转弯且不能有扭转现象3.给油泵的电机安要求接通电源4.给溢流阀卸荷5.扳动换向阀的手柄，中位停止两侧为供油，观察手柄的位置与所控制液压缸的关系（附图）6.逆时针调整节流阀的旋钮，是液压缸在能打开，闭合时均处于较低的速度下。

7.扳动换向阀手柄，使其处于使榨笼正确运行的位置，开启电动机，先空转 1 至3 分钟，再逐渐调整溢流阀(顺时针)升压，知道能使榨笼正常开启或关闭为止。

在油缸走到将近尽头时，反向扳动换向阀手柄，使另侧液压缸运行，需继续调整溢流阀直到能是榨笼运行为止。

在能使榨笼打开、关闭都正常的情况下记下压力表的数值，便于下次直接调节使用，此为溢流阀的调定压力值。

8.扳动换向阀，在使榨笼打开、关闭过程中调整节流阀，使榨笼在打开、关闭过程中的速度都比较满意为止。

四、工作原理1.电动机带动油泵向液压缸供油，缸杆升起一定高度插入注销把液压缸与榨笼连接（底座与地面有一定间隙给予垫块充实）。

把手动换向阀至于中位，把榨笼定位块卸下，双作用小液压缸至于榨笼上面（行程100mm）把榨笼顶开利用榨笼本身压力把液压缸压下打开，如果慢可以调节节流阀。

（如开始只开了一扇可以把打开的这扇在顶上去把定位块安装上顶开另一扇，把这扇的定位块在卸下来自身压力会将其压下如果不动人工可以给予外力）2.榨笼内部检修完后升起榨笼安装上定位块穿上螺杆拧紧。

五、液压缸的运动及其使用（附图）1.液压缸空载升液压站工作，使液压缸升至榨笼耳座部位给其穿上销。

意大利Atos/Scoda公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)液压系统原理图 (8)电气接线图 (9)变加载系统说明书 (10)装配、调试和维护指南 (22)元件技术资料 (50)液压系统元件清单用户：北京电力设备总厂设计号：JURONG -ZGM133G-35MG00.21原理图号：1B0091 ASM-600日期：2011/11/23序号数量型号元件1 1 7A0836-01 油箱（920升）2 1 1B0858-01 油箱盖3 1 8A0806-03 液压系统上盖4 1 6A0850-04 人孔盖5 1 8A0806-05 前面板6 1 8A0806-06 顶板7 1 8A0806-07 侧板8 1 06C401 联接板10 1 Y-LVT-127 液位计11 1 Y-FAC-90C 加油口油塞12 1 Y-SAC-050/003 空气滤清器13 1 Y-EH-1/650 加热器14 1 Y-AQO-25 球阀15 1 X-RE-301 冷却器16 1 Y-WSV-12/220AC 10 电磁球阀17 2 Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx 温度开关18 1 Y-9-3051TG4A2B21AQ4M5 压力变送器20 2 Y-FPF-102/25/S 回油过滤器21 1 Y-AQOT-20 球阀22 1 Y-9-6RN-K2-N4-F1A 回油压差开关23 1 Y-9-14RB-K5-N4-F1A 出口压差开关24 2 Y-T2E 过滤器29 2 DB-15/G 20 单向阀30 2 Y-MELF-7.5KW-4P-B5/132 电动机31 1 Y-LMC6G2 壳罩32 2 Y-GA-122 联轴器33 2 PFG-214/RO 齿轮泵34 1 Y-9-GE3K-12 球阀35 2 Y-FMP-065/1/B/10/VE 高压滤油器36 2 ADR-15 30 单向阀37 1 Y-STDFL-R02-GDID-1-0800 软管38 1 Y-STDFL-RO2-GDID-1-0950 软管39 1 04C107 BLOCCHETTO 油路块40 1 Y-MELF-1.1KW-4P-B5/90 电机41 1 Y-LMC2G1 钟罩42 1 Y-GA-41 联轴器43 1 PFG-128 泵44 1 ADR-10 30 单向阀45 1 6A0501 M5/250 油路块46 2 DHE-0714/WP-X230/50/60AC 电磁阀47 1 Y-STDFL-R01-ICIC-1-0920 软管50 1 6A0502-01 油路块51 1 HR-011 10 单向阀52 1 HMP-011/350/R 20 溢流阀53 3 HMP-014/350/R 20 溢流阀54 3 DHE-0751/2/WP-X 230/50/60AC 24 电磁换向阀55 1 DH-0151 50 手动换向阀56 6 QV-06/11 60 调速阀57 1 AGMZO-TERS-PS-10/210/I 50 比例溢流阀58 1 X-OQ-50 球阀60 1 Y-9-QEL-SER-11C827 电气端子箱61 11 SP-667-220 10 插头63 1 SP-ZM-7P 金属插头65 6 Y-9-113-53-100-250-POST-FLANGIA 测压软管、压力表66 7 Y-AK-04-GOR/M 测压接头70 1 Y-STDFL-R01-IDMP-1-1300 软管71 2 Y-STDFL-R02-IDMP-1-0460 软管74 2 Y-STDFL-R01-GBMM-1-0320 软管75 2 Y-STDFL-R01-GBMM-1-0850 软管80 1 Y-STDFL-MIN-ZBTB-1-0850 软管81 6 Y-STDFL-MIN-ZBXD-1-2650 软管90 1 Y-SI-400G 人孔盖91 1 1B0091-20 支架92 1 10C437 支架94 1 Y-LEF-150-10-SC-2 20 低位液位计95 1 Y-9-NT63-KN-MS-M3-670 电流输出液位计96 1 Y-LEF-650-10-SC-2 20 高位液位计97 1 Y-9-FT-267/2-38 流量稳定器98 1 4A0518-01 盖板99 1 1B0091-00 附件油缸系统元件清单用户：北京电力设备总厂设计号：JURONG- ZGM133-21MG60.11.14原理图号：0B0872日期：2011/11/25A型序号数量型号元件1 1 Y-AS-15-P-360-CG8P4 蓄能器2 1 0B0872-01 支撑3 1 Y-AK-04-GOR/M 测压接头4 1 10K0363CC-9-250/160*0400-S001**AL-B1X1油缸99 1 0A0872-00 附件随机配件清单序号数量型号元件1 2 Y-9-PC-250B11 充氮工具3 12 W-9-OR108 O型密封4 4 W-OR-123 O型密封5 2 W-OR-109 O型密封10 12 W-OR-117 O型密封20 4 W-9-ORM0090-15 O型密封21 4 W-9-0RM0120-20 O型密封60 16 SP-PP-102/A25 滤芯61 16 SP-HP-65/A10 10 滤芯80 1 Y-9-TR-B-4B-CA-I-J-2-000X00300XX 温度开关81 1 Y-9-3051TG-4A2B21AQ4M5 压力变送器82 1 Y-9-14RB-K5-N4-F1A 差压开关83 1 Y-9-6RN-K2-N4-F1L 差压开关90 4 PFG-214/RO 泵91 8 Y-GA-122 联轴器95 2 SP-G1-10K0363-CC-9-250/160 油缸密封磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分，由液压泵站、管路、加载油缸、蓄能器等部件组成。

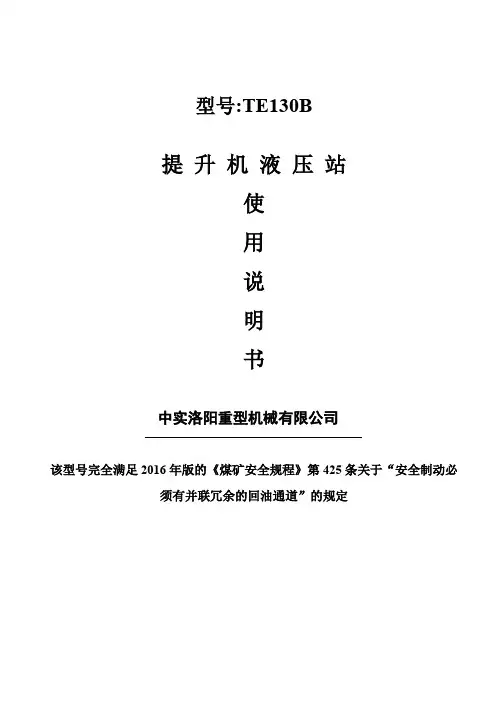

型号:TE130B提升机液压站使用说明书中实洛阳重型机械有限公司该型号完全满足2016年版的《煤矿安全规程》第425条关于“安全制动必须有并联冗余的回油通道”的规定目录一、概述 (2)二、液压站的结构及工作原理 (3)三、调试 (4)四、故障处理 (8)五、二级制动油压值的选择计算 (8)六、注意事项 (10)七、吊装与运输 (11)八、储存条件与储存期限 (11)附表（元器件明细清单） (12)液压站原理图 (13)液压站外形总图 (14)TE130B使用说明一、概述：提升机液压站（以下简称：液压站）是提升系统的一个重要组成部分，一般放置在矿井的提升卷筒附近与盘形制动器连接配套使用。

1、液压站作用主要是：（1）、为盘形制动器提供可以调节的压力油，是提升机获得不同的制动力矩。

（2）、在任何事故状态下，可以使盘形制动器的油压迅速降低到预先调定的某一值，经过延时后，盘形制动器的全部油压值迅速回到零，使盘形制动器到达全制动状态。

即：可以实现对提升机的一级（紧急）制动、二级制动能力。

（3）、可以供给单绳双筒矿井提升机的调绳装置所需要的控制压力油。

随着科学技术的发展，矿井提升机安全、可靠地运行对于液压站提出了新的要求，同时由于提升机的不断更新换代，液压站的结构和性能也逐渐完善，并不断地推陈出新。

现在市场上的提升机生产厂家很多，其规格型号更是多种多样。

2、现将提升机液压站大致归类如下：（1）、按制动类型分：有：电气延时二级制动型液压站液压延时二级制动型液压站恒减速型液压站（2）、按压力调节方式类型分：有：电液调压型液压站比例调压型液压站（3）、按油泵装置类型分：有：整体式液压站（油泵装置位于油箱上部，且油泵置于油箱内部）外置式液压站（油泵装置位于油箱外部的装置架上）种类、样式、型号的繁多，这就给用户及矿井设计人员选型带来了诸多问题在这里我们建议用户及设计人员应根据自己的实际需要来进行慎重选型，以免带来不便。
