低压配电柜调试方案集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]调试方案工程(电房)名称:项目名称:低压配电柜/配电屏及发电机组低压配电屏审核:批准:编制单位:编制日期:2015年5月10日目录一、电气设备试验、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备试验、调试的标准及依据1.1施工设计图纸1.2设备厂家提供的说明书,技术文件;1.3GB50150-2006,JJG124-2005,DL/T596-1996标准;1.4设计,业主提供整定值及具体要求。
二、调试程序、内容及技术要求2.1调试前检查产品完工情况2.2查看预览图纸准备调试记录2.2.2看一次系统图了解整个箱变的布置和在电力系统中的位置;2.2.3看二次电源系统熟悉二次系统的电源走向,知道在哪送电,如何送;2.2.4看整个图纸的二次原理图,根据原理图做出相对应的调试记录。
2.3调试设备参照以下表格:2.4普通低压柜调试步骤如下:三、质量目标及保证措施为保证本调试工程达到质量优良、无质量责任事故,应采取如下措施:1、调试人员应持证上岗,严禁无证操作。
2、调试仪器设备完好,属计量器具的应满足量值传递要求并在有效期范围内。
3、调试前应对所用仪器、设备熟练了解,在搬运、运输中应对仪器、设备进行可靠保护。
4、调试人员应熟悉工程图纸、了解各设备及元件的特性、掌握相应的标准规范。
5、调试时接线应准确无误,调试接线应一人接线,另一人检查后方可进行操作。
6、各项调试均应严格按照电气装置安装工程电气设备交接调试标准进行。
四、安全技术措施及要求1、调试人员进入现场应穿戴整齐,戴安全帽,佩带胸卡。
2、对其他人员可能造成触电危险的调试区,应由专人看护现场,并在调试区域挂警示牌。
3、在调试过程时,严禁带电接线。
4、送电的设备应挂“已送电”标示牌,防止危害人身安全伤害。
5、送电前一定要进行绝缘检查,合格后方可送电。
高、低压配电柜的安装调试与检修关键字:配电柜安装检修· 高低压配电柜的概论1.1高压配电柜高压配电柜是由保护装置、开关、控制装置、调节装置、测量装置、信号传输和与这些构件相关的内部构件和支持元件等部分组成的,目前我国的高压配电柜经过了不断的发展,借鉴了很多国外的先进的技术,经过大胆的改革,研制出来了很多新型的产品,比如GN型的箱式固定柜,KGN型铠装固定柜,HXGN型的环网柜等等。
1.2低压配电柜最近几年我国的市场上所使用的低压配电柜主要可以分为两大类,第一类是我国进行自主研发的一些产品,比如GGD型的交流低压配电柜和GCS的低压抽出式开关柜。
第二类是一些国外的公司所研发的产品设备,比如瑞士生产MNS3的低压配电柜、西门子生产的Sivcon的低压配电柜以及法国的施耐德电器生产的Prismap的低压配电柜。
· 高低压配电柜的安装调试高低压配电柜的安装要仔细的检查电柜体的配置仪表、机构和仪器。
对于设计的图纸和相关的资料和要求要认真检查,如果选择了低压配置的装置,不仅要满足所在的网络的频率、标称电压、所在的回路的计算电流。
还应该在满足了短路条件下的动稳定和热稳定,对于能够断开短路的电流的保护电器,还能够满足短路的情况下的通断能力。
对于高低压配电柜向同一个配电室的两段母线,如果其中的一段母线有一级的负荷时候,母线的分断处不能有防火隔断措施,其次,对于成排的配电柜的长度如果超过六米,柜后面的通道本来有两个能通向其他房间或者本室的出口,并且要布置在通道的两侧,如果两个出口之间的距离能够超过15米的时候,还要增加出口数量,对于成排布置的低压配电柜,在柜前和柜后的通道的宽度要符合标准的数值。
再次,配电装置的设备的搬运和操作尽量方便,那么屋内的配电装置的裸露带电的部分的上面不能够有动力线路的跨越。
对于低压配电柜的通道上方的裸带电体距离地面的高度,柜前的通道内为2.5米,护网的最低高度为2.2米,遮护之后的高度不能低于1.9米。
低压配电柜调试方案1. 引言低压配电柜是工业用电系统中非常重要的一部分,负责对电能进行分配和保护。
为了确保低压配电柜的正常运行,需要进行调试工作。
本文档将介绍低压配电柜的调试方案,帮助工程师顺利进行调试工作。
2. 调试前准备工作在进行低压配电柜的调试前,需要进行以下准备工作:2.1 确认电路图纸首先,需要准备低压配电柜的电路图纸,包括电气原理图和布置图。
在调试过程中,工程师可以参考电路图纸进行线路的连接和故障排查。
2.2 工具和设备准备在进行调试工作时,需要准备一些必要的工具和设备,包括:•电压表、电流表等电气测量仪器•扳手、螺丝刀等基本工具•电阻箱、电容箱等实验设备2.3 安全措施调试工作涉及到高压电路,因此必须遵守相关的安全措施。
工程师需要穿戴防静电服,戴上绝缘手套和护目镜,并确保工作区域的安全。
3. 调试步骤进行低压配电柜的调试时,可以按照以下步骤进行:3.1 确认供电情况首先,需要确认低压配电柜是否已经正常接通电源。
可以使用电压表检测主电源输入端的电压是否正常,并确保电源开关处于关闭状态。
3.2 逐一检查电路连接接下来,需要逐一检查低压配电柜内部的电路连接情况。
依据电路图纸,检查各个连接点是否正确连接,并使用电阻箱等设备进行线路的测量,确保电路的连通性。
3.3 功能测试完成电路的连接后,进行低压配电柜的功能测试。
按照设计要求,依次操作各个开关,观察相关的指示灯和仪表是否正常工作。
同时,使用电压表和电流表测量相关的电压和电流数值,与设计值进行对比,确保功能正常。
3.4 故障排查在功能测试中,如果发现某些功能异常或指示灯闪烁,请及时进行故障排查。
可以根据电路图纸和测量数值,逐步排查故障点。
通过排除法和测量仪器的辅助,找出故障点并进行修复。
3.5 校准和调整在确认低压配电柜功能正常后,可以进行校准和调整工作。
根据需要,进行相关参数的设置和调整,确保低压配电柜的性能符合要求。
4. 调试记录和报告在进行调试工作的过程中,需要记录相关数据和问题,以便后续参考和分析。
河北钢铁集团鑫达钢铁有限公司160平方烧结工程低压系统调试方案编制:审核:批准:日期:总包单位:中钢集团工程设计研究院有限公司施工单位:唐山东方建工集团安装分公司目录一、工程概况二、编制依据三、调试工作准备四、低压配电系统试运转五、动力生产设备单体试运行六、照明调试七、安全措施一、工程概况1、工程名称:河北钢铁集团鑫达钢铁有限公司160平方烧结工程2、设计单位:中钢集团工程设计研究院有限公司3、工程内容:送配电回路如下:二、编制依据1、《电气装置安装工程电气设备交接试验标准》GB50150-912、《电气装置安装工程母线装置施工及验收规范》GBJ149—903、《电气装置安装工程电缆线路施工及验收规范》GBJ50168—924、《电气装置安装工程电机施工及验收规范》GBJ50170—925、《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171—926、《电气装置安装工程低压电器施工及验收规范》GBJ50254-967、《电气装置安装工程接地装置施工及验收规范》GBJ50169—928、《施工现场临时用电安全技术规范》JGJ46-889、《工业安装工程质量检验评定统一标准》GB50252-9410、中钢集团工程设计研究院有限公司设计图纸11、电气设备配套资料三、调试工作准备1、调试的组织机构:2、调试指挥小组职责:(1)、检查调试前的准备工作的落实情况.(2)、听取各值班班长的试运转报告,协调各专业间的调试工作.(3)、组织处理调试中的重大问题.(4)、组织落实各项指令及时反馈信息。
3、专业负责人的职责:(1)、组织并实施各项起动前的准备。
(2)、检查值班操作人员的操作规程、安全规程的执行情况。
(3)、复核运行记录,填写调试记录。
(4)、发生异常情况紧急停车.(5)、组织实施检修工作。
4、调试班组职责:(1)、严格执行操作规程和安全规程,认真进行操作. (2)、监视设备运行情况,发现问题及时向专业负责人汇报。
电气设备安装调试方案一、低压配电柜的安装及调试方案1、开关柜安装程序定位放线→根底型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行2、总体要求设备和器材到达现场后,应在规定的期限内作验收检查,并应符合以下要求:(1)包装及密封良好。
(2)开箱检查型号、规格应符合设计要求,设备无损伤,附件、备件齐全。
(3)产品的技术文件齐全。
(4)按标准要求检查外观应合格。
(5)箱、盘、柜应存放在室内或能避雨、风、沙的枯燥场所,对有特别规定的装置性设备和电气元件,应按规定保管;在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施。
(6)施工中的安全技术措施,应符合国家现行的标准和相关安全技术标准及产品技术文件的规定。
与箱、盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑施工质量,应符合国家现行的建筑工程施工及验收标准中的有关规定。
(7)设备安装用的紧固件,应用镀锌制品,并宜承受标准件。
(8)二次回路结线施工完毕在测试绝缘时,应有防止弱电设备损坏的安全技术措施。
(9)箱、盘、柜的施工,应符合国家现行的相关标准、标准的规定。
3、具体规定(1)低压开关柜的安装必需按施工图的平面布置、排列进展。
(2)低压开关柜安装前应先完成柜的根底型钢安装和电缆沟支架安装。
根底型钢出地面抹面高度按设计要求执行,中置式成套高压开关柜按产品技术要求执行。
(3)根底型钢〔包括变压器〕电缆沟支架应牢靠接地。
(4)柜、箱、屏单独或成列安装时,其垂直度、水平度偏差及盘面偏差,柜间接缝的允许偏差应符合下表的要求。
柜、箱、屏安装误差要求表工程允许偏差〔mm〕垂直度〔每米〕<2.5相邻两柜顶部<2 水平偏差成列柜顶部<5相邻两柜边<1 盘面偏差成列柜面<5柜〔屏、盘〕间接缝<2 (5)电缆沟的支架制作,首先应对电缆的走向进展排列〔绘制电缆走向图〕,确定电缆沟电缆的数量型号规格,按设计要求比照现行标准最终确定电缆支架层次规格及电缆沟内安装的走向方式。

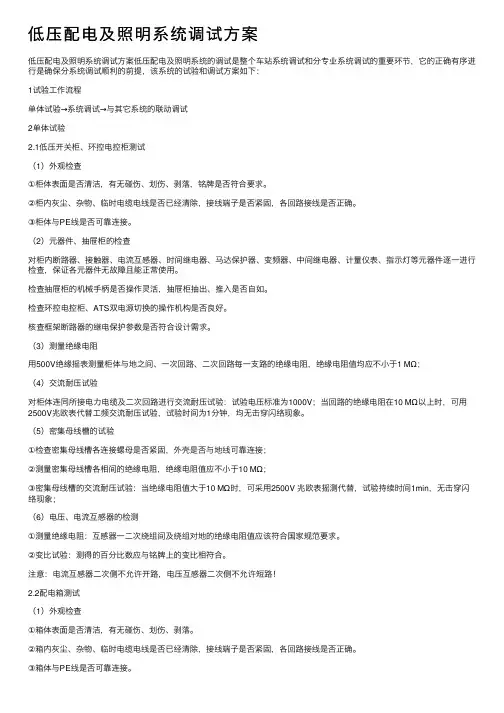

低压配电及照明系统调试⽅案低压配电及照明系统调试⽅案低压配电及照明系统的调试是整个车站系统调试和分专业系统调试的重要环节,它的正确有序进⾏是确保分系统调试顺利的前提,该系统的试验和调试⽅案如下:1试验⼯作流程单体试验→系统调试→与其它系统的联动调试2单体试验2.1低压开关柜、环控电控柜测试(1)外观检查①柜体表⾯是否清洁,有⽆碰伤、划伤、剥落,铭牌是否符合要求。
②柜内灰尘、杂物、临时电缆电线是否已经清除,接线端⼦是否紧固,各回路接线是否正确。
③柜体与PE线是否可靠连接。
(2)元器件、抽屉柜的检查对柜内断路器、接触器、电流互感器、时间继电器、马达保护器、变频器、中间继电器、计量仪表、指⽰灯等元器件逐⼀进⾏检查,保证各元器件⽆故障且能正常使⽤。
检查抽屉柜的机械⼿柄是否操作灵活,抽屉柜抽出、推⼊是否⾃如。
检查环控电控柜、ATS双电源切换的操作机构是否良好。
核查框架断路器的继电保护参数是否符合设计需求。
(3)测量绝缘电阻⽤500V绝缘摇表测量柜体与地之间、⼀次回路、⼆次回路每⼀⽀路的绝缘电阻,绝缘电阻值均应不⼩于1 MΩ;(4)交流耐压试验对柜体连同所接电⼒电缆及⼆次回路进⾏交流耐压试验:试验电压标准为1000V;当回路的绝缘电阻在10 MΩ以上时,可⽤2500V兆欧表代替⼯频交流耐压试验,试验时间为1分钟,均⽆击穿闪络现象。
(5)密集母线槽的试验①检查密集母线槽各连接螺母是否紧固,外壳是否与地线可靠连接;②测量密集母线槽各相间的绝缘电阻,绝缘电阻值应不⼩于10 MΩ;③密集母线槽的交流耐压试验:当绝缘电阻值⼤于10 MΩ时,可采⽤2500V 兆欧表摇测代替,试验持续时间1min,⽆击穿闪络现象;(6)电压、电流互感器的检测①测量绝缘电阻:互感器⼀⼆次绕组间及绕组对地的绝缘电阻值应该符合国家规范要求。
②变⽐试验:测得的百分⽐数应与铭牌上的变⽐相符合。
注意:电流互感器⼆次侧不允许开路,电压互感器⼆次侧不允许短路!2.2配电箱测试(1)外观检查①箱体表⾯是否清洁,有⽆碰伤、划伤、剥落。
低压配电柜调试方案1.调试前的准备工作在正式进行低压配电柜调试之前,需要进行以下准备工作:1.1确认电气设备的运行情况和规格要求,了解相关技术规范和标准。
1.2准备调试所需的工具和仪器,比如万用表、安全电压表、绝缘电阻测试仪等。
1.3确保现场的安全措施和应急预案已经落实,安装警示标识和相关的安全防护装置。
1.4确保现场有足够的操作空间,并且配备充足的照明设备和通风设备。
2.调试步骤2.1配置配电柜的电源并进行主回路的通电测试。
此时应注意检查电源电压和频率是否正常,检查主回路的接线是否准确。
2.2对各个回路的保护装置进行测试。
使用万用表检测过载保护装置、短路保护装置和漏电保护装置的动作和断开时间是否符合要求。
2.3检查配电柜的接地装置是否正常。
检测接地电阻是否在规定范围之内,确认接地装置的可靠性。
2.4检查仪表和仪表表盘的准确性。
使用标准表对仪表进行校准,并在校准后进行仪表读数的检查。
2.5检查配电柜的运行状态。
检测各个开关和接触器的动作是否正常,检查线路的连接是否牢固。
2.6进行配电柜的短路保护和漏电保护测试。
使用安全电压表和绝缘电阻测试仪检测不同回路之间的短路情况和漏电情况。
2.7对配电柜进行负荷测试。
根据实际负荷情况,进行负荷的增减测试,检测低压配电柜的运行是否正常。
3.调试报告和记录在调试过程中应及时记录相关数据,并整理成调试报告。
3.1调试的日期、地点和人员。
3.2电气设备的情况和规格要求。
3.3调试步骤和测试方法。
3.4调试过程中的故障处理方法和结果。
3.5调试结果的评价和建议。
3.6调试过程中发现的安全隐患和解决方案。
3.7其他需要记录的相关信息。
调试报告应及时提交给相关部门和人员,以便于他们了解配电柜的运行状况,并作为今后维护和管理的参考。
经过认真的调试,低压配电柜将能够正常运行,并且能够提供稳定可靠的电源供应。
调试方案中的每个步骤都应认真执行,确保调试过程的准确性和可靠性。
同时,在调试过程中应注意安全措施的落实,确保人身安全和设备的安全。
低压配电柜调试方案一、背景介绍低压配电柜是电力系统中重要的组成部分,承担着将电力输送到各个终端设备的任务。
为确保配电柜的正常运行,需要进行调试工作,保证其性能和安全。
二、调试目标1. 检查电气连接:确认低压配电柜的各个元件之间的连接是否牢固,并检查是否有松动或接触不良的情况。
2. 测试设备运行状态:运行各个设备,测试其运行状态,确保它们能够正常工作,无异常故障。
3. 调整电路参数:根据实际需求,调整低压配电柜的各个电路参数,如电压、电流等,以满足不同负载要求。
4. 检查保护装置:确认低压配电柜的保护装置是否正常运行,能够及时响应故障和过载情况,并保护设备和人员的安全。
5. 进行测试记录:对调试过程中的各项操作和测试结果进行记录,以备后续分析和参考。
三、调试步骤1. 断电操作:在进行任何调试工作前,必须先切断所有电源,确保安全。
2. 接地检查:检查低压配电柜的接地是否良好,排除漏电和触电的风险。
3. 电气连接检查:逐一检查低压配电柜内各个设备的电气连接,确保没有松动和异常情况,并按照连接图进行确认。
4. 功能测试:按照设计要求,对低压配电柜内的设备进行功能测试,如开关、断路器、熔断器等,确保它们能够正常工作。
5. 参数调试:针对不同的电路,根据需求调整低压配电柜的电压、电流等参数,确保其满足各项负载要求。
6. 故障保护测试:模拟各种故障场景,测试低压配电柜的保护装置的响应速度和故障处理能力,确保设备和人员的安全。
7. 记录整理:对调试过程中的操作和测试结果进行记录整理,包括设备名称、参数设置、测试数据等,以备分析和参考。
四、调试工具1. 电压表、电流表:用于测量低压配电柜各个设备的电压和电流数值,以确定其工作状态。
2. 示波器:用于观察和分析低压配电柜各个设备的电压、电流波形,以判断是否存在异常情况。
3. 温度计:用于测量低压配电柜各个部件的温度,以防止过热引发安全事故。
4. 绝缘电阻测试仪:用于检测低压配电柜的绝缘性能,确保设备的安全运行。
低压配电及动力照明系统检验调试与验收实施方案1.1低压配电及动力照明系统检验、调试调试工作流程:检验、试验单机调试系统调试与其它系统联动调试 1.1.1检验、试验1)电气元件(1)测试项目柜、盘、屏、箱内断路器,继电器,接触器,互感器,指示表。
(2)测试工具绝缘测试用摇表(兆欧表);万用表。
(3)测试方法及内容A)空气断路器的试验:电压线圈动作值校验→脱扣器的整定及校验→动作性能校验→机械连锁系统检查B)继电器的试验:一般性检验→动作值、返回值和保持值检验→动作时间检验(时间继电器)→极性检验(中间继电器)C)交流接触器的试验:测量绝缘电阻→检查触头的同时性→检查操作机构→操动试验D)电流互感器的试验:测量绝缘电阻→检查互感器变比→检查互感器接线的正确性E)表计的试验:一般性检验→外部检验→指示误差检验2)电力电缆试验(1)测试工具电缆绝缘测试用1000V摇表(兆欧表);接地电阻测试用接地电阻仪。
(2)测试内容包括电缆老化前和老化后的绝缘、护套机械性能试验;测量绝缘电阻;交流耐压试验及泄漏电流试验;局部放电试验;导体直流电阻测试;负载损耗试验;电线电缆耐火、阻燃性能试验;检查电缆线路的相位。
(3)测试方法电缆绝缘测试电缆绝缘测试分三步进行,首先进行电缆材料绝缘试验,其值应满足出厂绝缘电阻值要求;第二步电缆敷设到位后再测试一次电缆绝缘电阻值;第三步电缆头制作完成后再测试一次。
测试合格值:相间≥0.5MΩ,相对N≥0.5MΩ,相、N对地≥0.5MΩ。
耐压试验工频交流耐压试验:试验电压试验电压尺度为1000V;当回路的绝缘电阻在10 MΩ以上时,可用2500兆欧表代替工频交流耐压试验,试验工夫为1分钟;泄漏电流测试测量泄漏电流的原理与绝缘电阻测量根底细同,与测量绝缘电阻不同的是施加交流电压。
3)接地系统测试(1)测试项目和标准电气设备、电力线路接地装置的试验工程和尺度应符合各自的设计划定。
(2)测试工具接地电阻测试仪等。
低压配电柜调试方案一、调试前准备工作1.了解项目需求和设计要求,并熟悉低压配电柜的结构和原理;2.确认所需的测试仪器和设备是否齐全,并进行必要的校准和检测;3.确保施工现场的环境和安全措施符合要求,避免意外事故的发生。
二、调试步骤1.开始调试前,先进行低压配电柜的外观检查,确保柜体无损坏、零部件齐全,并检查接线是否正常。
2.开始进行低压配电柜的电气测试。
首先,将所有开关断开,使之处于停电状态。
然后,逐一打开开关,检查其工作情况,并进行必要的调整和试运行。
3.检查低压配电柜的电流互感器和电压互感器,确定其连接正确,并使用测试仪器对其进行检测和校准。
确保互感器的测量准确性和安全可靠性。
4.检查低压配电柜的保护装置,包括过载保护器、短路保护器和漏电保护器等。
通过模拟负载进行试验,确认保护装置的工作正常,并检查其设定参数是否符合要求。
5.检查低压配电柜的电能计量装置,确认其连接正确,并使用标准校验仪器对其进行校准和检测。
确保计量装置的准确性和精确性。
6.检查低压配电柜的电源输入和输出线路,确保其连接正确、接地良好,并进行必要的电阻测试。
同时,检查线路的标识是否清晰可见,防止误操作和意外故障的发生。
7.检查低压配电柜的运行状态监测装置,包括温度传感器、湿度传感器和震动传感器等。
通过模拟环境条件进行测试,确保监测装置的准确性和可靠性。
8.进行低压配电柜的运行试验。
逐一开启各回路,验收其运行情况,并检查防护装置是否正常工作。
同时,通过检测仪器对电流、电压等参数进行实时监测,确保配电柜的各项指标符合要求。
9.根据调试结果,对低压配电柜进行调整和优化。
如有必要,对柜内的接线、固定和标识等进行整理和修改,确保整个配电系统的稳定运行和安全可靠。
三、调试后工作1.将所有的测试仪器和设备进行清理和归位,确保下次使用时能够正常工作。
2.形成一份调试报告,详细记录调试过程中的问题和解决方案,并提出相应的改进措施。
3.与相关人员进行沟通和协商,对调试结果进行评估和确认,以便后续工作的顺利进行。
低压配电柜调试方案1.调试前的准备工作:-确认低压配电柜的使用环境,包括室内还是室外、温度、湿度等。
-检查低压配电柜的外观是否完好,无刮痕和变形。
-核对配电柜的技术参数和图纸,确保维修和调整符合规范要求。
-清理低压配电柜内部,确保无杂物和灰尘。
2.功率电源的接入和连接:-根据低压配电柜的技术参数和图纸,接入相应的电源。
-核对电源的电压和频率是否与设备要求一致。
-检查电源的接线是否牢固,电源线是否漏电。
3.低压设备的接线:-根据低压配电柜的技术参数和图纸,进行相应的接线工作。
-确认设备的相序,保证接线正确无误。
-使用合适的工具和材料,保证接线牢固可靠。
4.功能性测试:-打开低压配电柜的各个开关,检查设备是否正常工作。
-检查设备的运行状态,如是否正常运转、有无异常声响等。
-测试开关和保护装置的功能,如断路器、过载保护器、短路保护器等。
5.调整和修改:-根据功能性测试的结果,进行相应的调整和修改。
-如发现设备有异常或不正常工作,需要进行故障诊断并进行修复。
-根据设备的使用情况和实际需求,进行相应的改变和调整。
6.记录和报告:-在调试过程中,及时记录设备的状态、调整和修改的内容。
-将调试的结果和问题进行报告,向相关人员进行汇报和反馈。
-对于调试过程中的问题和不足,及时整理和总结,提出改进措施。
7.安全措施:-在调试过程中,严格遵守相关的安全规定和操作规程。
-使用适当的个人防护设备,防止意外事故的发生。
-注意低压配电柜的通风和散热,防止过热引起的事故。
以上是一个针对低压配电柜调试的大致方案,具体的调试步骤和流程会因不同设备和要求而有所不同。
在实际操作中,需要根据具体情况进行调整和补充。
同时,在调试过程中需要注意安全和预防意外事故的发生。
高低压开关柜配电箱调试工程施工方案1.前言为满足客户对高低压开关柜配电箱调试工程的需求,本公司根据工程要求,并结合自身经验提出以下施工方案。
2.施工内容与程序2.1 施工内容本项目的施工内容包括如下几个方面:- 安装高低压开关柜配电箱- 连接电缆线路- 联调及调试2.2 施工程序2.2.1 高低压开关柜配电箱安装程序1. 安装基础:在考虑承受电缆的重量和拉力情况下,加固基础地盘。
2. 安装支架:考虑高低压开关柜配电箱的大小及重量情况下,在基础上安装支架。
3. 放置高低压开关柜配电箱:使用起重工具将箱体放置在支架上,调整并固定好配电箱的位置。
2.2.2 连接电缆线路程序1. 材料准备:根据电缆线路的长度及路径,准备电缆、电缆托架、组合箱等相关材料。
2. 敷设电缆线路:在配电箱内部,从箱底引入电缆或在墙上进行电缆敷设。
3. 调整电缆线路:保证电缆线路的跃度合理,避免中途出现过高或者过低现象。
4. 连接电缆线路:在配电箱上方连接电缆线路。
2.2.3 联调及调试程序1. 检查:检查电缆线路是否接好,并按要求按序接通开关。
2. 接通总电源:首先,在检查无误的情况下,接通总电源(鉴于安全问题,总电源仅由技术员接通)。
3. 联调:依照调试报告要求,使用联调工具进行联调。
4. 调试:一旦联调成功,使用调试设备进行优化操作,保证高低压开关柜配电箱的正常工作。
3. 安全保障措施1. 工厂接地保护2. 工人人身安全措施:在施工现场设置禁区标志,穿戴安全工具(手套、安全帽、防滑鞋等)。
对于高处施工,应该设置护栏、安全网等防护设施。
3. 紧急事故处置措施:在施工现场应该设置警示标志,并建立紧急事故应急预案。
4. 完成时间根据本公司验收标准要求,该项目施工周期为X天(具体时间以施工实际进展情况为准)。
5. 总结以上是本公司高低压开关柜配电箱调试工程施工方案,希望本方案能够满足您的需求。
如果您有任何意见或建议,欢迎随时告诉我们。
低压配电柜调试方案一、调试目的和任务:低压配电柜(以下简称配电柜)是电力系统中的重要设备之一,负责将来自变压器的低压电能分配给各个用电设备,确保电力系统的安全稳定运行。
配电柜的调试是确保其正常运行的重要环节,要保证其工作可靠性、稳定性和安全性。
本次调试目的是保证配电柜在正常运行时能满足以下要求:1.各个开关、保护及仪表设备正常工作,没有故障和异常情况;2.调整设备参数和控制设备的动作逻辑,使其符合实际工况和设计要求;3.测试各个开关和保护的动作准确性和动作时间是否满足要求;4.测试设备的绝缘性能和耐压试验是否合格;5.典型故障模式的测试和应急措施的演练。
二、调试步骤和方案:1.了解配电柜的基本情况:包括型号、规格、接线图、控制原理、工作流程等;2.检查配电柜的机械安装情况:包括各个设备的安装是否牢固、接线是否正确、接地是否良好等;3.检查配电柜的电气安装情况:包括电源接入是否正确、电缆接线是否符合要求、绝缘性能是否合格等;4.开始对各个设备进行调试和测试,按照以下步骤进行:(1)检查开关设备的工作情况:包括负荷开关、隔离开关、断路器等,查看其是否正常工作、能否准确动作,是否能够承受负载;(2)检查保护设备的工作情况:包括过载保护、短路保护、接地保护等,测试其动作准确性和动作时间是否满足要求;(3)检查仪表设备的工作情况:包括电压表、电流表、功率表等,测试其准确度和稳定性,确保正确显示电力系统的各项参数;(4)检查控制设备的工作情况:包括自动控制装置、接口模块、通信设备等,测试其逻辑控制是否准确、通信功能是否正常;(5)测试配电柜的整体运行情况:包括正常运行和应急控制模式下的测试。
5.调整设备参数和控制逻辑:根据实际工况和设计要求,对设备的参数和控制逻辑进行调整,使其满足实际需要和安全要求;6.进行绝缘性能和耐压试验:对配电柜的绝缘性能进行测试,包括绝缘电阻测量、绝缘介质的耐压测试等,确保安全可靠;7.进行典型故障模式的测试和应急演练:选择一些典型的故障场景,进行模拟测试,并演练相应的应急措施,提高应对突发情况的能力;8.总结调试过程和结果,形成调试报告:对调试过程中的问题和解决方案进行总结,形成调试报告,为后续运维和维护提供参考。
第四章低压配电系统4.1需调试项目a、绝缘电阻测试b、插座回路极性,连续性及接地回路阻抗测试c、插座回路漏电保护开关漏电动作电流及动作时间测试d、照度测试e、防雷接地系统连续性及接地电阻测试f、航空障碍灯功能测试g、配电箱功能测试h、非消防用电强切功能测试i、照明系统BMS控制功能测试j、低压配电柜功能测试k、自动切换开关功能测试l、备用发电机虚负载测试m、备用发电机带大厦负载测试4.2调试程序绝缘电阻测试a、所有供电回路在送电前必需进行绝缘测试,以确保无短路/漏电情况,安全送电。
b、测试时,所有开关及断路器应处于闭合状态,所有回路之极性正确,电气连续性完好无缺。
所有灯贝泡应除去,所有用电器具应断离,所有控制灯具或其它用电器具之就地开关应闭合,如无法除去灯泡或用电器具,则应将有关控制开关断开,所有电子器件亦应适当隔离,以避免因高电压测试而损坏。
c、以1000V绝缘电阻测试仪进行测试,测试应包括相线对相线,相线对中性线,相线对接地线及中性线对接地线各项,阻值应为无限大,并应做详细记录。
插座回路极性,连续性及接地回路阻抗测试以接地电阻测试仪测试所有插座回路之接线极性是否正确,连续性是否正常及接地回路阻抗是否符合规范要求,作详细记录。
插座回路漏电保护开关漏电动作电流及动作时间测试a、测试插座回路漏电保护开关漏电动作电流及动作时间,以保证漏电保护开关能在规范要求之电流及时间内动作,提供安全保护功能。
b、将漏电电流测试仪之插头插入每一组插座回路之最后一个插座,按下测试仪上之测试按钮,漏电保护开关应马上跳闸,详细记录各跳闸时间及动作电流,跳闸时间应不大于0.04秒(40ms),动作电流应不大于30毫安(30mA)。
照度测试a、测量各区域/房间之照度是否符合合约要求。
b、以照度仪置于工作面高度(约750mm),测量各区域/房间内不同位置之照度,测试位置/测试点应最少包括以下各项:1、灯具正下方2、两个灯具之中间点3、四个灯具之中间点4、房间内四个角点5、房间内四边各灯贝之尾点所有测试应做好详细记录。

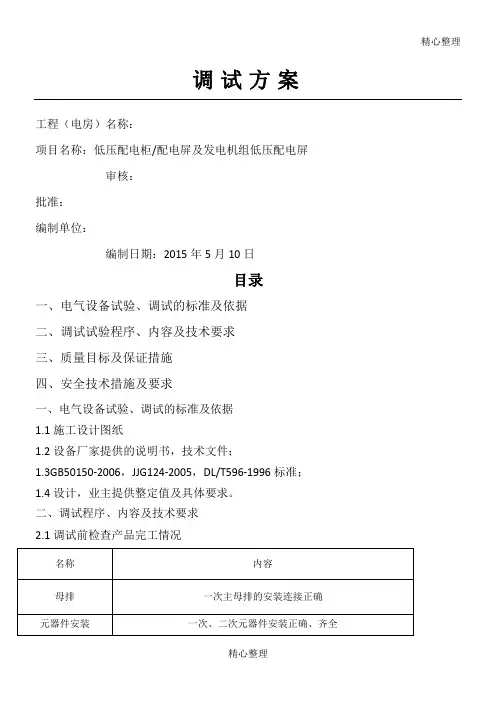

调试方案工程(电房)名称:项目名称:低压配电柜/配电屏及发电机组低压配电屏审核:批准:编制单位:编制日期:2015年5月10日目录一、电气设备试验、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备试验、调试的标准及依据1.1 施工设计图纸1.2 设备厂家提供的说明书,技术文件;1.3 GB50150-2006,JJG124-2005,DL/T596-1996标准;1.4 设计,业主提供整定值及具体要求。
二、调试程序、内容及技术要求2.1调试前检查产品完工情况2.2查看预览图纸准备调试记录2.2.1看技术说明是否对该项目有特殊要求;2.2.2看一次系统图了解整个箱变的布置和在电力系统中的位置;2.2.3看二次电源系统熟悉二次系统的电源走向,知道在哪送电,如何送;2.2.4看整个图纸的二次原理图,根据原理图做出相对应的调试记录。
2.3调试设备参照以下表格:2.4普通低压柜调试步骤如下:三、质量目标及保证措施为保证本调试工程达到质量优良、无质量责任事故,应采取如下措施:1、调试人员应持证上岗,严禁无证操作。
2、调试仪器设备完好,属计量器具的应满足量值传递要求并在有效期范围内。
3、调试前应对所用仪器、设备熟练了解,在搬运、运输中应对仪器、设备进行可靠保护。
4、调试人员应熟悉工程图纸、了解各设备及元件的特性、掌握相应的标准规范。
5、调试时接线应准确无误,调试接线应一人接线,另一人检查后方可进行操作。
6、各项调试均应严格按照电气装置安装工程电气设备交接调试标准进行。
四、安全技术措施及要求1、调试人员进入现场应穿戴整齐,戴安全帽,佩带胸卡。
2、对其他人员可能造成触电危险的调试区,应由专人看护现场,并在调试区域挂警示牌。
3、在调试过程时,严禁带电接线。
4、送电的设备应挂“已送电”标示牌,防止危害人身安全伤害。
5、送电前一定要进行绝缘检查,合格后方可送电。
