水泵排水系统技术介绍

水泵解决方案随着现代社会的发展和技术的进步，水泵作为重要的水利工程设备，扮演着重要的角色。

它们用于供水、排水、灌溉、工业用途等各个领域。

本文将介绍一些常见的水泵解决方案，从技术角度探讨其应用和优势。

1. 循环泵解决方案循环泵广泛应用于建筑、暖通空调、供热系统等领域。

它们的主要作用是通过循环水来保持系统内温度的稳定。

在这种解决方案中，水泵会将热水从供热源处（如锅炉等）抽取，并将其分配到各个需要加热的地方。

然后，冷却的热水会返回至供热源处重新加热，形成循环。

循环泵解决方案的优势在于能够提供稳定的供热效果，节约能源和成本。

此外，这种解决方案还可以根据需求进行自动控制，实现智能化管理和监测。

2. 深井泵解决方案深井泵常用于供水领域，特别是在农田灌溉和城市供水系统中。

它们通过将地下水抽出，并将其输送到需要的地方，满足人们的用水需求。

深井泵解决方案具有建设、维护成本低、高效稳定的特点。

这些泵可以适应各种地质条件和水源，确保水源的可靠供应。

另外，深井泵还可以利用太阳能等可再生能源进行驱动，减少对传统能源的依赖。

3. 污污水泵用于将废水、污水等有害物质输送到处理设备进行净化和排放。

这种解决方案广泛应用于城市污水处理、工业废水处理等领域。

污水泵解决方案的特点在于其强大的抗堵性和耐腐蚀性。

它们能够有效地将废水输送到处理设备，保持管道畅通。

此外，一些先进的污水泵还具有自动清洗功能，可以减少维护和清洗的频率。

4. 离心泵解决方案离心泵是最常见的水泵类型之一，广泛应用于工业、建筑、农业等领域。

它们通过旋转叶轮产生离心力，将水或其他液体输送到目标位置。

离心泵解决方案的优势在于其高效能力和可靠性。

这些泵可以适应不同流量和扬程的要求，确保液体的高效输送。

此外，一些先进的离心泵还具有智能控制系统，可以根据实际需求进行智能调节和维护。

综上所述，水泵解决方案在现代社会中扮演着重要的角色。

无论是循环泵、深井泵、污水泵还是离心泵，它们都为我们的生活和工作提供了便利和效益。

水泵工作原理水泵是一种常见的流体传输设备，广泛应用于工业生产、农业灌溉、城市供水等领域。

它的工作原理主要是利用机械能将液体吸入并通过管道输送到指定位置。

下面我们将详细介绍水泵的工作原理。

首先，水泵的工作原理基于流体力学和机械原理。

当水泵启动后，电机带动叶轮旋转，叶轮的旋转产生了离心力，使液体产生压力并被吸入泵内。

同时，叶轮的旋转也使得泵内的液体产生动能，从而实现了液体的输送。

其次，水泵的工作原理还涉及到液体的压力变化。

在水泵内部，液体由于叶轮的旋转而产生了压力，使得液体被迫流动，并克服管道阻力。

当液体流动到达指定位置后，压力减小，液体便被释放出来。

这种压力变化的原理是水泵能够实现液体输送的基础。

此外，水泵的工作原理还与泵的结构和工作状态密切相关。

不同类型的水泵（如离心泵、柱塞泵、潜水泵等）其工作原理有所不同，但基本的液体吸入、压力产生和输送过程是相通的。

而水泵的工作状态（如启动、停止、负载变化等）也会影响其工作原理，需要根据实际情况进行调整和控制。

总的来说，水泵的工作原理是基于机械能和流体力学的原理，通过叶轮的旋转产生压力和动能，实现液体的吸入和输送。

同时，液体的压力变化和泵的结构、工作状态也是影响水泵工作原理的重要因素。

只有深入理解水泵的工作原理，才能更好地应用和维护水泵设备，确保其正常运行并发挥最大效益。

通过上述对水泵工作原理的介绍，相信大家对水泵的工作原理有了更深入的了解。

水泵作为一种重要的流体传输设备，在各个领域都发挥着重要作用。

希望本文所介绍的内容能够帮助大家更好地理解和应用水泵设备。

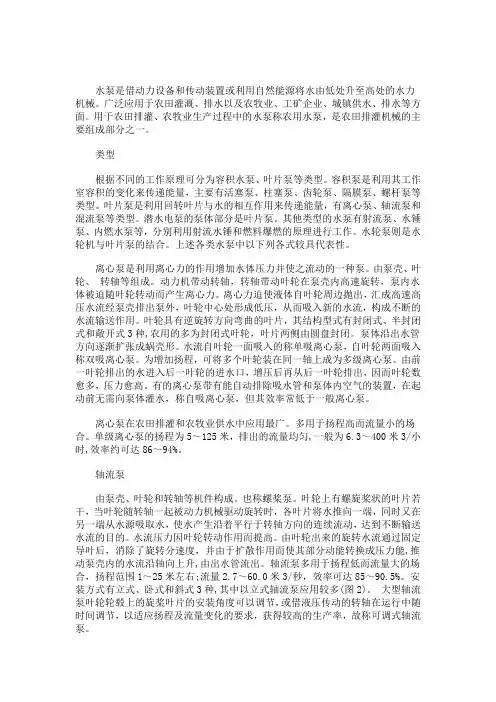

水泵是借动力设备和传动装置或利用自然能源将水由低处升至高处的水力机械。

广泛应用于农田灌溉、排水以及农牧业、工矿企业、城镇供水、排水等方面。

用于农田排灌、农牧业生产过程中的水泵称农用水泵，是农田排灌机械的主要组成部分之一。

类型根据不同的工作原理可分为容积水泵、叶片泵等类型。

容积泵是利用其工作室容积的变化来传递能量，主要有活塞泵、柱塞泵、齿轮泵、隔膜泵、螺杆泵等类型。

叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。

潜水电泵的泵体部分是叶片泵。

其他类型的水泵有射流泵、水锤泵、内燃水泵等，分别利用射流水锤和燃料爆燃的原理进行工作。

水轮泵则是水轮机与叶片泵的结合。

上述各类水泵中以下列各式较具代表性。

离心泵是利用离心力的作用增加水体压力并使之流动的一种泵。

由泵壳、叶轮、转轴等组成。

动力机带动转轴，转轴带动叶轮在泵壳内高速旋转，泵内水体被迫随叶轮转动而产生离心力。

离心力迫使液体自叶轮周边抛出，汇成高速高压水流经泵壳排出泵外，叶轮中心处形成低压，从而吸入新的水流，构成不断的水流输送作用。

叶轮具有逆旋转方向弯曲的叶片，其结构型式有封闭式、半封闭式和敞开式3种,农用的多为封闭式叶轮，叶片两侧由圆盘封闭。

泵体沿出水管方向逐渐扩张成蜗壳形。

水流自叶轮一面吸入的称单吸离心泵，自叶轮两面吸入称双吸离心泵。

为增加扬程，可将多个叶轮装在同一轴上成为多级离心泵。

由前一叶轮排出的水进入后一叶轮的进水口，增压后再从后一叶轮排出，因而叶轮数愈多，压力愈高。

有的离心泵带有能自动排除吸水管和泵体内空气的装置，在起动前无需向泵体灌水，称自吸离心泵，但其效率常低于一般离心泵。

离心泵在农田排灌和农牧业供水中应用最广。

多用于扬程高而流量小的场合。

单级离心泵的扬程为5～125米，排出的流量均匀,一般为6.3～400米3/小时,效率约可达86～94%。

轴流泵由泵壳、叶轮和转轴等机件构成。

也称螺桨泵。

叶轮上有螺旋桨状的叶片若干，当叶轮随转轴一起被动力机械驱动旋转时，各叶片将水推向一端，同时又在另一端从水源吸取水，使水产生沿着平行于转轴方向的连续流动，达到不断输送水流的目的。

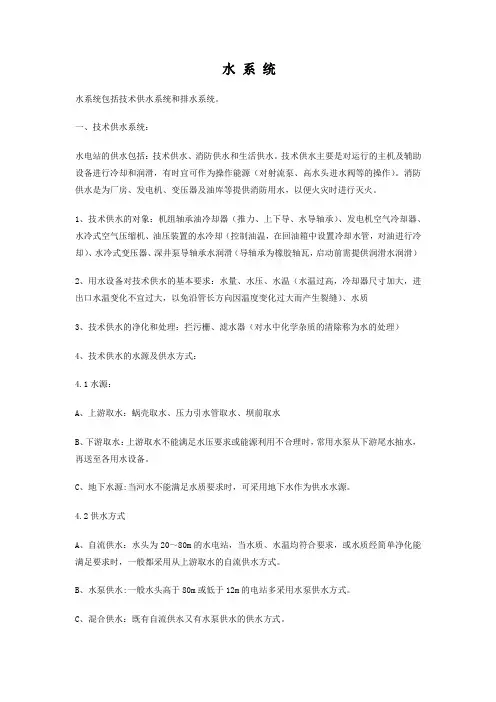

水系统水系统包括技术供水系统和排水系统。

一、技术供水系统：水电站的供水包括：技术供水、消防供水和生活供水。

技术供水主要是对运行的主机及辅助设备进行冷却和润滑，有时宜可作为操作能源（对射流泵、高水头进水阀等的操作）。

消防供水是为厂房、发电机、变压器及油库等提供消防用水，以便火灾时进行灭火。

1、技术供水的对象：机组轴承油冷却器（推力、上下导、水导轴承）、发电机空气冷却器、水冷式空气压缩机、油压装置的水冷却（控制油温，在回油箱中设置冷却水管，对油进行冷却）、水冷式变压器、深井泵导轴承水润滑（导轴承为橡胶轴瓦，启动前需提供润滑水润滑）2、用水设备对技术供水的基本要求：水量、水压、水温（水温过高，冷却器尺寸加大，进出口水温变化不宜过大，以免沿管长方向因温度变化过大而产生裂缝）、水质3、技术供水的净化和处理：拦污栅、滤水器（对水中化学杂质的清除称为水的处理）4、技术供水的水源及供水方式：4.1水源：A、上游取水：蜗壳取水、压力引水管取水、坝前取水B、下游取水：上游取水不能满足水压要求或能源利用不合理时，常用水泵从下游尾水抽水，再送至各用水设备。

C、地下水源:当河水不能满足水质要求时，可采用地下水作为供水水源。

4.2供水方式A、自流供水：水头为20～80m的水电站，当水质、水温均符合要求，或水质经简单净化能满足要求时，一般都采用从上游取水的自流供水方式。

B、水泵供水:一般水头高于80m或低于12m的电站多采用水泵供水方式。

C、混合供水：既有自流供水又有水泵供水的供水方式。

4.3设备配置方式A、集中取水：所有用水设备都由一个或几个共用的取水设备取水，再经过共用的干管供给各用水设备。

B、单元供水：每台机组自设取水口、设备和管道，自成体系，独立运行。

C、分组供水:机组台数多，可将机组分成若干组，每组构成一个完整的供水体系。

二、排水系统1、排水系统的分类和对象A、生产用水的排水：发电机空冷器排水、发电机推力轴承和上、下导轴承油冷却器的冷却水、水轮机水导轴承冷却器的冷却水B、渗漏排水:机械设备的漏水（顶盖自流排水、固定导叶排水、蜗壳鼻端排水等）、设备的生产排水（冲洗滤水器的污水、气水分离器及储气罐的排水、空气冷却器壁外的冷凝水、水冷空压机的冷却水等）、厂房水工建筑物的渗水，低洼处积水和地面排水、厂房生活用水的排水C、检修排水:检查、维护机组或者厂房水工建筑物的水下部分时，用来排空水轮机蜗壳、尾水管和压力钢管的水2、排水方式：集水井排水、直接排水，廊道排水云鹏水电站技术供水系统运行规定：1、技术供水正常运行时，一路工作，一路备用。

给排水技术技术交底概述给排水技术是建筑工程中不可或缺的一项技术，它涉及到建筑物内外的供水和排水系统。

本文将对给排水技术的基本原理、设计要点、安装注意事项以及维护保养等方面进行详细介绍。

一、基本原理给排水技术是指通过管道系统将清洁的供水引入建筑物内部，同时将废水排出去。

其基本原理是利用重力、压力和虹吸力等物理原理实现供水和排水的顺畅运行。

供水系统通常包括水源、水箱、水泵、进水管道、分水管道和终端用水设备；排水系统主要由排水管道、排水口、排水泵等组成。

二、设计要点1. 管道布置：在给排水系统设计中，管道布置是至关重要的一项工作。

要保证供水管道短、直、宽，排水管道倾斜度适宜，以确保水流畅通。

在布置过程中，还需要考虑建筑结构、室内空间和使用需求。

2. 材料选择：给排水系统中常用的材料有钢管、铜管、铸铁管、塑料管等。

在选择材料时，要考虑耐用性、防腐性以及成本等因素。

特别需要注意的是，要选择符合国家标准的合格产品，以确保系统的安全可靠性。

3. 水泵选型：供水系统中的水泵是供水保证的关键设备。

在选型时，需要考虑供水量、扬程、运行稳定性以及能效等因素。

同时，还要合理安装并定期检查水泵，以确保其正常运行。

三、安装注意事项1. 施工前的准备工作：在实施给排水技术时，施工前的准备工作非常重要。

这包括对工程区域进行测量和勘察，确定地下管线的走向和深度，并制定合理的施工计划。

2. 施工过程中的质量控制：在施工过程中，要严格按照设计图纸和相关规范进行施工，特别是对焊接、连接和封堵等关键部位进行质量控制，以确保系统的稳定性和安全性。

3. 完工验收和试运行：在给排水技术的施工完成后，必须进行完工验收和试运行。

这包括对系统进行检查和测试，确保每个细节都符合规范要求，并解决可能存在的问题。

四、维护保养保持给排水系统的正常运行需要定期进行维护保养。

以下是一些常见的维护保养注意事项：1. 定期清洁排水口和水槽：积累的污垢可能导致排水不畅，所以要定期清洁排水口和水槽，确保水流通畅。

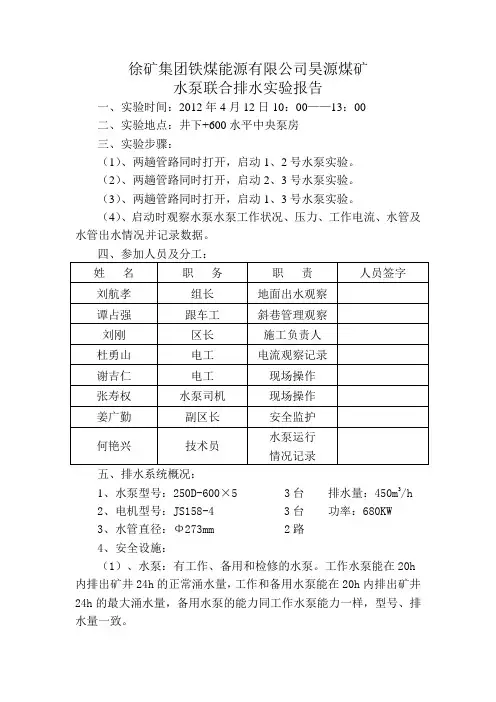

徐矿集团铁煤能源有限公司昊源煤矿水泵联合排水实验报告一、实验时间：2012年4月12日10：00——13：00二、实验地点：井下+600水平中央泵房三、实验步骤：（1）、两趟管路同时打开，启动1、2号水泵实验。

（2）、两趟管路同时打开，启动2、3号水泵实验。

（3）、两趟管路同时打开，启动1、3号水泵实验。

（4）、启动时观察水泵水泵工作状况、压力、工作电流、水管及水管出水情况并记录数据。

五、排水系统概况：1、水泵型号：250D-600×5 3台排水量：450m3/h2、电机型号：JS158-4 3台功率：680KW3、水管直径：Φ273mm 2路4、安全设施：（1）、水泵：有工作、备用和检修的水泵。

工作水泵能在20h 内排出矿井24h的正常涌水量，工作和备用水泵能在20h内排出矿井24h的最大涌水量，备用水泵的能力同工作水泵能力一样，型号、排水量一致。

（2）、水管：有工作和备用的水管，工作水管能配合工作水泵在20h内排出矿井24h的正常涌水量。

工作和备用水管的能配合工作和备用水泵在20h内排出矿井24h的最大涌水量。

（3）、配电设备：安装在临近的中央变电所内，同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵。

（4）、泵房至有2个出口，一个出口用斜巷通到井筒，高出泵房底板7m以上；另一个出口通到井底车场，在此出口通路内，设置有易于关闭的既能防水又能防火的密闭门。

（5）、泵房和水仓的连接通道，设置可靠的控制闸门。

（6）、水仓有主仓和副仓，当一个水仓清理时，另一个水仓能正常使用，主水仓的有效容量应能容纳8h的正常涌水量，水仓进口处设置有箅子及沉淀池（7）、水仓、沉淀池和水沟中的淤泥，在雨季前全部清理完毕。

（8）、水泵安装有压力表、真空表、逆止阀、配水阀，吸水井内设有水位标尺、水位传感器，设备及其转动部位、水仓口、吸水井上口安装有护栏，变电所内安装有电话，悬挂有排水系统图、供电系统图。

水泵工作原理水泵是一种常见的机械设备，用于将水或其他流体从一处转移至另一处。

它是许多领域中的重要工具，包括农业、工业、建筑和家庭用途。

本文将介绍水泵的工作原理和主要构造，以及常见类型和应用领域。

一、工作原理水泵的工作原理基于流体力学中的压力和流体的连续性原理。

当水泵启动时，电动机或其他动力源将能量转化为动能，驱动泵的转子旋转。

这个旋转运动通过叶轮或螺旋形叶片，产生了一个低压区域，从而将液体吸入泵内。

随着转子的旋转，液体被离心力推向泵出口，增加压力并推动液体流动。

二、主要构造1. 泵体：水泵的外部结构，通常由金属或塑料制成，用于保护内部部件。

泵体内有吸入口和排出口，用于引导液体的进出。

2. 叶轮：位于泵体内部的旋转部件，通常由几片对称的叶片组成。

当叶轮旋转时，它将液体推向泵体出口。

3. 导向壳：位于叶轮后面的部件，用于引导流体并改变其流动方向，以提高泵的效率。

4. 密封装置：用于防止液体泄漏到泵体外部。

常见的密封装置包括填料密封、机械密封和磁力密封等。

5. 轴承：用于支撑转子并减少摩擦。

常见的轴承类型包括滚动轴承和滑动轴承。

三、常见类型根据不同的工作原理和应用需求，水泵可以分为多种类型。

1. 离心泵：是最常见的水泵类型，通过叶轮的旋转产生离心力，将液体推向泵出口。

离心泵适用于大流量、低压力的应用，如农业灌溉和家庭供水。

2. 轴流泵：通过叶轮的旋转，将液体沿泵轴方向推送。

轴流泵适用于大流量、中等压力的应用，如排水系统和冷却循环。

3. 混流泵：结合了离心泵和轴流泵的特点，既具有离心泵的高压力能力，又具有轴流泵的大流量特性。

混流泵适用于中等流量、中高压力的应用，如供水系统和消防系统。

4. 螺杆泵：采用螺杆和泵体之间的螺旋槽结构，通过螺旋运动将液体推送。

螺杆泵适用于高黏度液体和固体颗粒含量较高的液体，如污水处理和石油行业。

四、应用领域水泵在各个领域中都有广泛的应用。

1. 农业：用于农田灌溉、温室水源和农作物施肥。

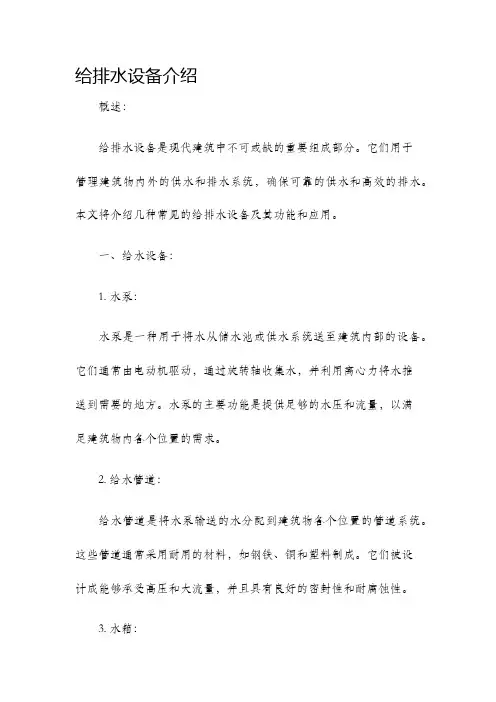

给排水设备介绍概述：给排水设备是现代建筑中不可或缺的重要组成部分。

它们用于管理建筑物内外的供水和排水系统，确保可靠的供水和高效的排水。

本文将介绍几种常见的给排水设备及其功能和应用。

一、给水设备：1. 水泵：水泵是一种用于将水从储水池或供水系统送至建筑内部的设备。

它们通常由电动机驱动，通过旋转轴收集水，并利用离心力将水推送到需要的地方。

水泵的主要功能是提供足够的水压和流量，以满足建筑物内各个位置的需求。

2. 给水管道：给水管道是将水泵输送的水分配到建筑物各个位置的管道系统。

这些管道通常采用耐用的材料，如钢铁、铜和塑料制成。

它们被设计成能够承受高压和大流量，并且具有良好的密封性和耐腐蚀性。

3. 水箱：水箱是存储供水的容器，可以在供水压力不足或供水中断时提供临时供水。

它们通常位于建筑的顶部或地下室，并连接到给水管道系统。

水箱一般由耐用的材料制成，如钢板或玻璃钢。

二、排水设备：1. 排水管道：排水管道是将建筑物内的废水和污水导向污水处理系统的管道系统。

这些管道通常被设计成具有自洁能力，以降低堵塞的风险，并且具有良好的密封性和耐腐蚀性。

排水管道通常与下水道相连，将废水从建筑物排出。

2. 排水泵：排水泵是一种用于将废水和污水从建筑内部排出的设备。

它们通常由电动机驱动，通过旋转轴将废水抽入泵体，并利用离心力将其推送到下水道或污水处理系统。

排水泵的主要功能是确保建筑物内的废水和污水能够迅速、高效地排出。

3. 排水检查井：排水检查井是用于检查和维修排水系统的重要设施。

它们位于排水管道中的固定位置，提供了用于清理、检查和修复排水管道的方便和安全的访问点。

排水检查井通常由混凝土或预制的塑料组件构成，具有耐腐蚀性和耐用性。

总结：给排水设备在现代建筑中起着至关重要的作用。

通过水泵和给水管道，建筑物内能够得到足够的供水压力和流量；排水管道、排水泵和排水检查井则确保废水和污水能够高效地排除。

这些设备的功能和应用使得建筑物的供水和排水系统能够运行良好，满足日常生活和工作中的需求。

大中型泵站供排水系统的运行管理摘要：供排水水系统是大中型泵站的关键辅机设备，管好用好供排水系统，是泵站主机组安全、可靠、高效运行的保证，也是泵站机电设备管理的重要内容。

管理良好的泵站，必须保持供排水始终处于良好的技术状态，随时能投入运行，泵站安全运行才能得到保障和提升。

关键词：泵站工程、供排水系统、运行管理、维修养护一、供排水系统运行要求泵站供排水系统始终处于完好状态，长期停用供排水泵应定期进行试运行；运行中不能有损坏或堵塞叶片的杂物进入供排水泵内，不允许出现严重的汽蚀和振动；轴承、轴封的温度必须正常，润滑和冷却用的油质、油位、油温和水质、水压、水温都要符合要求；供排水泵运行中，管道上不允许有进气和漏水现象；供排水泵各种监测仪表、阀件和自动供排水装置等均应处于正常状态。

根据泵站运行工况的变化和供排水要求，应对水泵进行合理地调节，以实行经济运行。

二、供排水泵运行前的准备与检查安装完毕或经过检修以及长期停运后的供排水泵，在运行前应作好下列各项准备与检查工作，确保供排水泵各部件都处在正常的良好状态下，方可开机运行。

按照安装或检修的质量标准，检查验收各项技术数据应符合规定要求。

值班运行常用的工具（扳手、螺丝刀、老虎钳、摇表、万用表、验电笔等）应准备齐全，并放在固定，明显的地方，以便随时取用。

清理供排水泵现场，擦去水泵外部的油泥、灰尘，传动装置附近不应放置其它物品；有皮带轮的，轮上的油泥必须擦尽，以防传动带打滑甩转或脱落。

检查进水池吸水管的支撑是否稳定，拦污栅应完整无缺。

并清除进水池内的杂物，以防开机后，杂物吸入泵体减少出水量或打坏水泵的部件；排水泵出水口应高于水面，出口逆止阀可靠，以防河水倒灌进淹没厂房。

检查水泵、电机的底脚螺栓是否拧紧，靠背轮与各个管道的连接法兰螺栓是否松动掉落。

离心式水泵的吸水管道的各连接处应无漏气现象；水泵与电机连接靠背轮应加装防护网；转动部分标识大红油漆；水泵和电机应可靠接地。

盘车检查，用手转动靠背轮或皮带轮时，转动松紧均匀。

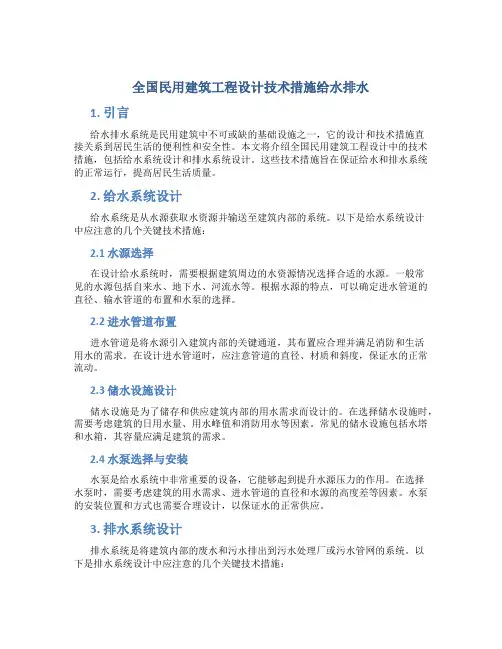

全国民用建筑工程设计技术措施给水排水1. 引言给水排水系统是民用建筑中不可或缺的基础设施之一，它的设计和技术措施直接关系到居民生活的便利性和安全性。

本文将介绍全国民用建筑工程设计中的技术措施，包括给水系统设计和排水系统设计。

这些技术措施旨在保证给水和排水系统的正常运行，提高居民生活质量。

2. 给水系统设计给水系统是从水源获取水资源并输送至建筑内部的系统。

以下是给水系统设计中应注意的几个关键技术措施：2.1 水源选择在设计给水系统时，需要根据建筑周边的水资源情况选择合适的水源。

一般常见的水源包括自来水、地下水、河流水等。

根据水源的特点，可以确定进水管道的直径、输水管道的布置和水泵的选择。

2.2 进水管道布置进水管道是将水源引入建筑内部的关键通道，其布置应合理并满足消防和生活用水的需求。

在设计进水管道时，应注意管道的直径、材质和斜度，保证水的正常流动。

2.3 储水设施设计储水设施是为了储存和供应建筑内部的用水需求而设计的。

在选择储水设施时，需要考虑建筑的日用水量、用水峰值和消防用水等因素。

常见的储水设施包括水塔和水箱，其容量应满足建筑的需求。

2.4 水泵选择与安装水泵是给水系统中非常重要的设备，它能够起到提升水源压力的作用。

在选择水泵时，需要考虑建筑的用水需求、进水管道的直径和水源的高度差等因素。

水泵的安装位置和方式也需要合理设计，以保证水的正常供应。

3. 排水系统设计排水系统是将建筑内部的废水和污水排出到污水处理厂或污水管网的系统。

以下是排水系统设计中应注意的几个关键技术措施：3.1 排水管道布置排水管道的布置应合理并顺利排出建筑内部的废水和污水。

在设计排水管道时，需要考虑建筑的结构布局、卫生间和厨房的位置以及地形条件等因素。

排水管道的直径、材质和下坡度等参数也需要合理选择，以保证排水的顺畅。

3.2 防水措施在排水系统的设计中，需要加强防水措施，避免污水泄漏和渗透。

常见的防水措施包括地下室防水、地面防水和卫生间防水等。

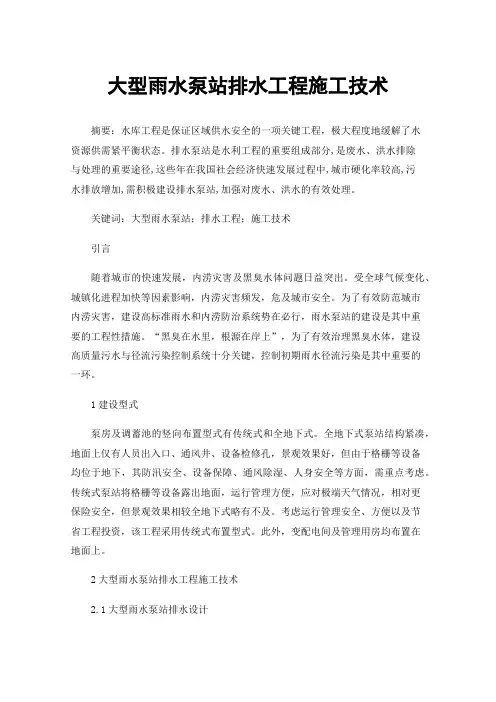

大型雨水泵站排水工程施工技术摘要：水库工程是保证区域供水安全的一项关键工程，极大程度地缓解了水资源供需紧平衡状态。

排水泵站是水利工程的重要组成部分,是废水、洪水排除与处理的重要途径,这些年在我国社会经济快速发展过程中,城市硬化率较高,污水排放增加,需积极建设排水泵站,加强对废水、洪水的有效处理。

关键词：大型雨水泵站；排水工程；施工技术引言随着城市的快速发展，内涝灾害及黑臭水体问题日益突出。

受全球气候变化、城镇化进程加快等因素影响，内涝灾害频发，危及城市安全。

为了有效防范城市内涝灾害，建设高标准雨水和内涝防治系统势在必行，雨水泵站的建设是其中重要的工程性措施。

“黑臭在水里，根源在岸上”，为了有效治理黑臭水体，建设高质量污水与径流污染控制系统十分关键，控制初期雨水径流污染是其中重要的一环。

1建设型式泵房及调蓄池的竖向布置型式有传统式和全地下式。

全地下式泵站结构紧凑，地面上仅有人员出入口、通风井、设备检修孔，景观效果好，但由于格栅等设备均位于地下，其防汛安全、设备保障、通风除湿、人身安全等方面，需重点考虑。

传统式泵站将格栅等设备露出地面，运行管理方便，应对极端天气情况，相对更保险安全，但景观效果相较全地下式略有不及。

考虑运行管理安全、方便以及节省工程投资，该工程采用传统式布置型式。

此外，变配电间及管理用房均布置在地面上。

2大型雨水泵站排水工程施工技术2.1大型雨水泵站排水设计对于水泵流道选择来说,一般根据名义排出口径的大小来选择流道进口或喇叭口进水。

一般来讲,名义出水口大于1200mm以上机组适宜流道进水口,流道进水与喇叭口进行相比,具有改善水力性能,提高机组效率和减少泵组间距等优点。

进水流道一般可采用肘型和簸箕型两种型式,这两种流道的水力性能相当,但簸箕型流道高度比肘型流道低,可抬高底板高程,减少了开挖工程量,节省土建投资。

本阶段推荐采用簸箕型流道。

2.2控制点反馈调度和泵站就地调度的应用在系统不完善或有故障时,如中途泵站的通讯故障,无法通过中心统筹调度来指令增减供水量,此时,控制点反馈调度和泵站就地调度可以综合保证系统运行及安全。

自动排水器工作原理自动排水器是一种用于排除水池、污水处理设备、地下室等地方积水的设备。

它通过自动感应水位变化，控制水泵的启停，实现自动排水的功能。

下面将详细介绍自动排水器的工作原理。

自动排水器主要由水泵、水位传感器、控制器和电源组成。

水泵是自动排水器的核心部件，它负责将积水抽出。

水位传感器用于感知水位的变化，控制器则根据水位传感器的信号来控制水泵的启停，电源为整个系统提供电力。

当水位传感器检测到水位超过设定值时，传感器会向控制器发送信号。

控制器接收到信号后，会判断是否需要启动水泵。

如果需要启动水泵，控制器会向水泵发送启动信号，水泵开始工作。

水泵通过抽水管将积水抽出，并通过排水管将积水排出。

当水位传感器检测到水位低于设定值时，传感器会向控制器发送信号。

控制器接收到信号后，会判断是否需要停止水泵。

如果需要停止水泵，控制器会向水泵发送停止信号，水泵停止工作。

此时，自动排水器进入待机状态，等待下一次水位变化。

自动排水器的工作原理可以简单总结为以下几个步骤：感知水位变化、判断是否需要启动水泵、控制水泵的启停、将积水抽出并排出、等待下一次水位变化。

自动排水器的工作原理基于水位传感器的信号控制水泵的启停，具有以下优点：1. 自动控制：自动排水器可以根据水位的变化自动启停水泵，无需人工干预，大大减轻了人力成本。

2. 高效节能：自动排水器只在水位超过设定值时才启动水泵，有效避免了水泵长时间运行造成的能源浪费。

3. 精确控制：水位传感器可以精确感知水位的变化，控制器可以根据实际情况判断是否需要启停水泵，确保排水效果。

4. 可靠性高：自动排水器采用先进的传感器和控制器技术，具有较高的可靠性和稳定性，能够长时间稳定运行。

总之，自动排水器通过自动感应水位变化，控制水泵的启停，实现自动排水的功能。

它具有自动控制、高效节能、精确控制和可靠性高等优点，广泛应用于各种需要排水的场所。

技术协议潜水泵1.引言潜水泵是一种重要的水泵类型，广泛应用于工农业生产、城市建设和环境保护等领域。

本文旨在就技术协议潜水泵进行介绍和讨论，以便更好地了解其特点、工作原理和应用场景。

2.技术参数技术协议潜水泵采用新型设计，具备以下主要技术参数：- 输送介质：清水、污水、含颗粒介质- 功率范围：1kW至5000kW- 流量范围：1m³/h至10000m³/h- 扬程范围：1m至300m3.工作原理技术协议潜水泵通过电机驱动叶轮旋转，产生强大的离心力，将水或污水吸入泵体，经过泵体的排出口排出。

具体而言，潜水泵的组成部分包括电机、泵体、叶轮、导叶和密封件等。

电机通过轴向联轴器连接泵体，并通过密封件使泵体与电机隔离，确保电机在水中运行时不受损。

4.特点和优势技术协议潜水泵具有以下特点和优势：- 高效可靠：采用先进的液力模拟分析和最优化设计，确保潜水泵在不同工况下具有高效、可靠的性能。

- 耐腐蚀性强：潜水泵的材质选择和涂层处理使其能够适应各种腐蚀介质，提高使用寿命。

- 安全稳定：潜水泵的结构紧凑，运行平稳，噪音低，并具备防漏电和过载保护功能，保障操作人员和设备的安全。

- 易于维护：技术协议潜水泵的设计考虑到易维护性，采用可拆装结构和智能监测系统，方便日常维护和故障排除。

5.应用场景技术协议潜水泵适用于以下场景：- 农业灌溉：可用于农田灌溉和温室、农业水产养殖等领域，提供稳定的水源。

- 城市供水：可用于城市自来水供应、消防系统和市政工程等，确保城市的正常运行。

- 工业用水：可用于工业生产中的循环冷却系统、工艺水供应和废水处理等。

- 构筑物排水：可用于地下室、隧道、大型水池和地铁等场合的排水和泵送。

- 环境治理：可用于污水处理厂、污水泵站和河道清淤等环保工程。

6.结论技术协议潜水泵是一种高效、稳定、可靠的水泵设备，广泛应用于多个领域。

通过了解其技术参数、工作原理、特点和应用场景，我们可以更好地利用潜水泵，提高生产效率、节约能源并保护环境。

水泵设备说明书一、产品概述本水泵设备是一款高效、稳定的水泵系统，适用于各类工业、农田灌溉、城市给排水等领域。

该设备采用先进的技术和材料，具有耐用、高效、结构紧凑等特点。

二、产品特点1. 高效能：本水泵设备采用先进的水泵技术，具有高效能的特点。

其设计使得水泵能够在较低的能耗下提供更大的水流量和水压，从而提高工作效率。

2. 稳定性：本设备采用高品质的水泵及相关配件，具有出色的抗压性和耐用性。

采用先进的控制系统，能够监测设备的运行情况，实现稳定的工作状态。

3. 结构紧凑：本水泵设备采用紧凑的设计，占地面积小，方便安装和布置。

同时，优化的结构设计也使得设备的运行更加平稳，减少了噪音和振动。

4. 易维护：本设备的维护保养非常简便，各个部件的拆卸和更换操作简单方便。

同时，设备配备了全面的安全保护装置，确保了人员和设备的安全。

三、主要组成部分1. 水泵主体：采用高强度铸铁材料制成，具有良好的密封性和抗腐蚀性能。

水泵通过与电机连接，实现水的运输和供应。

2. 电机：选用高性能电机，功率大小根据需求进行选择。

电机与水泵通过联轴器相连，提供动力源，驱动水泵工作。

3. 控制系统：具备智能化控制功能，能够监测设备运行状态、调整水泵的工作参数，并及时进行故障诊断和报警。

4. 水管系统：包括进水管道、出水管道和配套阀门等，用于输送水源，调控水流量和水压。

四、使用方法1. 安装：根据提供的安装图纸，选定安装位置，确保设备平稳放置。

连接好电源和水管，确认无误后可以进行调试。

2. 启动：打开控制系统的电源开关，并按照操作说明进行设备的启动。

设备启动后，可以通过监控系统来查看设备的运行状况。

3. 运行：设备进入正常运行状态后，可以根据需求进行参数设置，如水流量、水压等。

确保设备稳定工作，供水正常。

4. 停止：在设备使用完毕或需要停机维护时，按照操作说明关闭设备的电源开关。

关闭后，可以进行设备的检查和维护工作。

五、注意事项1. 在使用过程中，严禁将设备用于其它非指定用途。

1项目背景赵庄煤业中央水泵房于2014年进行了自动化排水改造,而盘区水泵房排水系统仍然采用传统的人工手动排水方法,井下泵房排水系统运行时地面机房无法及时了解井下泵房的运行状况,有问题不能及时发现、及时解决,不利于矿井的安全运行。

对排水作业人员的精神体力消耗较大,人员利用率较低,对紧急事件反应速度较慢等。

因此急需对盘区泵房进行自动化排水改造工作,研究一套可靠的泵房自动化排水系统,实现泵房的无人值守、安全运行,满足煤矿日益增长的自动化监测要求,对进一步实现全矿井数字化、自动化、科学化、网络化管理具有十分重要的意义。

2项目方案由于目前赵庄煤业盘区水泵房阀门均为手动式,需要在现场的工作人员手动去启停泵,流程比较繁琐,顺序不能出错,水泵启动耗时较长,增加了工作人员的劳动量,如果设备出现故障,也不容易被及时发现;由于在达到启停水位时,不能自动启停,必须有值班人员卡点前去操作,如果值班人员没有按时操作,安全排水就会存在隐患。

所以,这种传统的工作模式和现代化矿井的生产模式不能高度匹配,需建设一套盘区水泵房自动排水控制系统,使水泵排水实现操作简单、系统稳定的同时又安全可靠。

当前矿井发展趋势为自动化、智能化、智慧化,也就是减人增设备,尽量在工作中多采用新技术,多使用新设备,来代替传统的人工手动操作排水模式,最终实现泵房自动化排水系统与矿井自动化系统相融合,实现自动化开停泵。

为此提出如下方案:泵房自动化排水系统的控制核心是PLC中央处理器。

工作原理是利用检测监控装置采集数据,然后传输至传感器和执行器,前提必须运行稳定,通过组态软件平台,接入工业以太环网,一套完整的自动化排水监控系统就建立起来了。

此套系统可以对水位、水压、水泵状态、流量等参数进行准确测量,在地面就可以远程监控,并通过双回路排水控制装置合理对水泵的运行进行调度,检测监控装置采集到的数据可以自动上传、存储和共享,这样井下排水就实现了自动化和无人化。

传统的人工手动操作排水有着投入资金少,操作简单易上手的优点,但排水效率不高,溢仓、烧泵、不上水现象时有发生,同时对定岗定时工作有较高要求,劳动强度相对较大。

矿井排水系统一、排水系统 1. 矿井排水方式矿井的排水方式有两种: 卧式水泵吸入式的排水方式和潜水泵排水的排水方式。

其中按卧式水泵的吸水方式，泵房的布置有吸入式和压入式两种装置。

目前，一般采用卧式水泵吸入式的排水方式。

1) 吸入式和压入式排水方式吸入式和压入式排水方式主要是因泵房布置上的差异，而带来各自的特点及适用范围。

压入式泵房布置上的特点是: 泵房低于水仓和大巷，水泵利用水仓自然水头进水，不需要灌水启动，并可避免泵壳内充气。

因此，便于自动控制和有利于延长水泵的寿命; 由于水泵低于水仓水位，无底阀，故水泵的效率较高，电耗较少。

但由于泵房低于水仓和大巷，泵房的适用条件稍差，积水不便排除，设备运输不便。

同时，泵房的通道、管子道、控制分水阀的通道等辅助巷道工程量较吸入式大。

所以，目前压入式排水方式采用不多。

只有当矿井排水设备选用高转数(300Or/min) 、高扬程、大流量的水泵时，由于这种泵的吸入性不能满足吸入式的要求，可采用压入式布置方式; 或当矿井排水泵吸程较低，不能适应水仓布置时，也可采用压入式。

吸入式是目前采用较多的一种排水方式。

除上述特定的条件外，一般均选用卧式水泵吸入式排水方式。

2）潜水泵排水潜水泵是一种将泵体潜入水中工作的水泵，并可在地面控制。

因此当遇到水患时，可在井下采用潜水泵排水，它具有水泵不受淹没的威胁，可延缓矿井被淹的时间，有利于进行排水抢救工作，安全性高的优点。

另外，潜水泵还有不需灌水启动、易于自动控制、系统和结构简单、维修量小、可靠性高和效率高等优点。

目前，潜水泵在我国矿井使用还很少，仅用作矿井被淹后的恢复抢救工作，作为矿井主排水设备，还缺少使用经验。

2. 矿井排水系统的设施与设备矿井排水的过程是: 矿井内的水经排水沟流到井底车场，汇入水仓。

水仓中的水，通过泵房中的水泵，经管子道，井筒中的水管排至地面。

下面分别对有关主要的设施及设备作以介绍。

1) 水仓水仓是井下排水系统的贮水巷道，同时还起着澄清污水的沉淀作用。

海边排水方案海边地区因为地势低洼，容易发生涝灾，影响居民的正常生活和海滨旅游的发展。

为了解决这一问题，制定一套科学、高效的海边排水方案是至关重要的。

本文将就海边排水方案的技术原理、设计要点和实施措施展开讨论。

一、技术原理1.1 原理解释海边地区排水方案的核心原理是利用重力和水泵技术，将地表及地下积水顺利排出。

在排水过程中，要确保排水系统具备足够的容量和流速，能够及时有效地将积水排放至海或其他排水设施。

1.2 重力排水系统重力排水系统是指利用地势差，通过设计合理的排水管道和收水坑，使积水自然流动至汇水处，再由汇水处排放至海或其他地方。

重力排水系统的工作原理简单、成本较低，适用于一般的海边地区。

1.3 水泵排水系统水泵排水系统是指利用水泵将积水抽至高处，再采用管网系统将其排放至远离海边的地方。

水泵排水系统适用于地势较低或海边较为复杂的地区，它可以克服地势限制，实现大范围排水。

二、设计要点2.1 海边排水系统规划海边排水系统的规划要根据地势、人口密度、建筑区域等因素进行科学合理的划分。

将排水区域按照自然流动方向和地势分层次划分，确定主要排水干渠和支流的设计方向和路径，确保排水畅通。

2.2 排水能力计算根据海边地区的降雨量和地表积水情况，进行排水能力的计算。

确保排水系统具有足够的承载能力，能够在大雨等极端天气条件下保持正常运转，防止因排水不畅而引发的涝灾。

2.3 排水管道设计排水管道的设计应考虑径流量、土壤透水性、地表水位等因素。

采用合适的管径、材料和坡度，确保管道内的水流速度和承载能力满足排水需要。

同时，根据地面布置情况设计收水坑和检修井，方便排水系统的检修和维护。

2.4 水泵选型和布置对于需要采用水泵排水系统的海边地区，应根据排水量和扬程需求，选择适当的水泵类型和数量。

合理布置水泵站点，确保排水系统运行平稳，减少能耗和维护成本。

三、实施措施3.1 建设排水设施根据排水系统的设计方案，按照一定的工艺标准建设排水管网、收水坑和排放设施。

水泵的工作原理
水泵的工作原理是通过应用机械、电动或液压的动力，将液体从低压区域输送到高压区域的设备。

水泵通常由一个或多个旋转叶轮和一个密封的泵壳组成。

当水泵开始运转时，旋转叶轮在驱动下开始旋转。

叶轮的旋转会在泵壳内产生一个低压区域。

在低压区域，液体被吸入泵壳中。

通过叶轮的旋转运动，液体被离心力推向泵壳的出口。

随着液体被推出泵壳，压力逐渐增加，液体被输送到高压区域。

一旦液体达到所需的压力，它们可以被输送到管道系统或其他应用中。

水泵的工作原理基于流体力学原理。

旋转叶轮的运动产生了离心力，使液体产生压力差。

这个压力差使得液体能够克服摩擦和阻力，并从低压区域流动到高压区域。

不同类型的水泵有不同的工作原理。

例如，离心泵利用离心力，使用旋转叶轮将液体从中心吸入并输送到外部。

容积泵通过改变泵腔的体积来推动液体，将液体从进口吸入并通过压缩推送到出口。

总的来说，水泵通过机械或液压力的作用，将液体从低压区域吸入并推送到高压区域。

这种工作原理使水泵广泛应用于供水、灌溉、排污和工业生产等领域。
