水泵压力控制器简介

自动压力水泵控制原理
自动压力水泵控制的原理是通过监测和调节水泵的进出水压力来实现水泵的自动开启和关闭。

自动压力水泵控制系统通常包括水泵、压力传感器、控制器和电磁阀。

压力传感器安装在水泵进水管道上，用于实时检测水泵进水管道中的水压。

控制器根据压力传感器的信号来判断当前的水压情况，并通过控制电磁阀来控制水泵的开启和关闭。

工作原理如下：
1. 当水泵关闭时，压力传感器监测到的进水管道中的水压低于设定的最低压力阈值。

控制器接收到信号后，启动电磁阀开启进水管道，水泵开始工作。

2. 水泵工作后，压力传感器监测到的进水管道中的水压逐渐升高。

当水压达到设定的最高压力阈值时，控制器接收到信号后，关闭电磁阀停止进水管道供水，水泵停止工作。

3. 当水泵停止工作后，压力传感器检测到的进水管道中的水压开始下降。

当水压低于最低压力阈值时，控制器再次启动电磁阀开启进水管道，使水泵重新启动。

通过不断检测和调节进出水管道的水压，自动压力水泵控制系统能够保持水压在一个设定的范围内，实现自动化的水泵控制。

这种控制方式可以根据用户的需要，灵活调整水泵的启停，提高水泵的工作效率，节省能源。

水泵智能控制器的原理是
水泵智能控制器的原理是通过传感器和控制器的联动，实时监测和控制水泵的工作状态和运行参数，从而实现智能化的控制和管理。

具体原理如下：
1. 传感器检测功能：智能控制器通过安装在水泵和水源处的传感器，实时监测水泵的压力、液位、温度等参数，以及水源的流量和水质情况。

2. 数据采集与处理：传感器采集到的参数数据通过控制器进行数据处理和分析，形成实时的工作状态和运行参数。

3. 控制策略制定：根据预设的控制策略和设备的工作要求，智能控制器对水泵的启停、转速调节、运行模式等进行控制。

4. 控制信号输出：智能控制器将控制信号输出给水泵的驱动设备（如变频器），实现对水泵工作状态的调控。

5. 远程监控与管理：智能控制器还可以接入互联网，通过远程监测和管理软件实现对水泵的远程控制、运行状态的远程查看、报警通知等功能。

通过这样的原理，水泵智能控制器能够实现对水泵的智能化控制和管理，提高水泵的工作效率和可靠性，节约能源和维护成本，并能及时发现并预防一些故障和
异常情况，提高水泵的安全性和使用寿命。

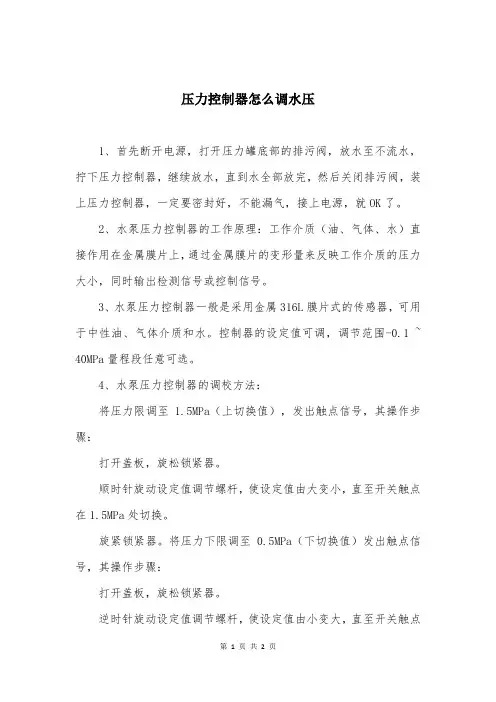

压力控制器怎么调水压
1、首先断开电源，打开压力罐底部的排污阀，放水至不流水，拧下压力控制器，继续放水，直到水全部放完，然后关闭排污阀，装上压力控制器，一定要密封好，不能漏气，接上电源，就OK了。

2、水泵压力控制器的工作原理：工作介质（油、气体、水）直接作用在金属膜片上，通过金属膜片的变形量来反映工作介质的压力大小，同时输出检测信号或控制信号。

3、水泵压力控制器一般是采用金属316L膜片式的传感器，可用于中性油、气体介质和水。

控制器的设定值可调，调节范围-0.1 ~ 40MPa量程段任意可选。

4、水泵压力控制器的调校方法：
将压力限调至1.5MPa（上切换值），发出触点信号，其操作步骤：
打开盖板，旋松锁紧器。

顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在1.5MPa处切换。

旋紧锁紧器。

将压力下限调至0.5MPa（下切换值）发出触点信号，其操作步骤：
打开盖板，旋松锁紧器。

逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点
在0.5MPa处切换。

旋紧锁紧器。

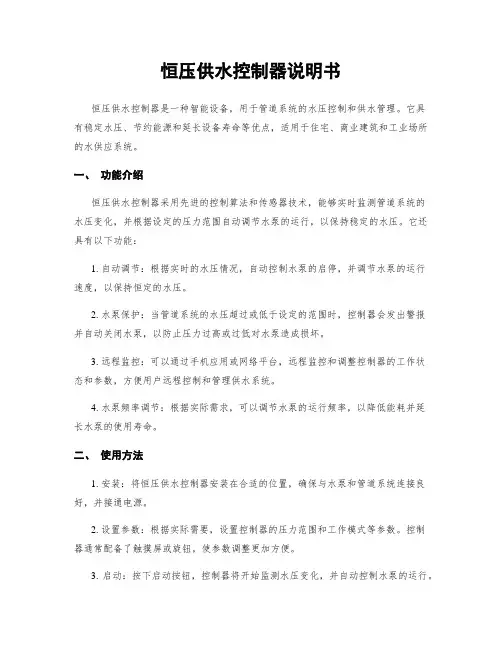

恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。

它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。

一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。

它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。

2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。

3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。

4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。

二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。

2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。

控制器通常配备了触摸屏或旋钮，使参数调整更加方便。

3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。

4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。

三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。

特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。

2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。

3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。

4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。

总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。

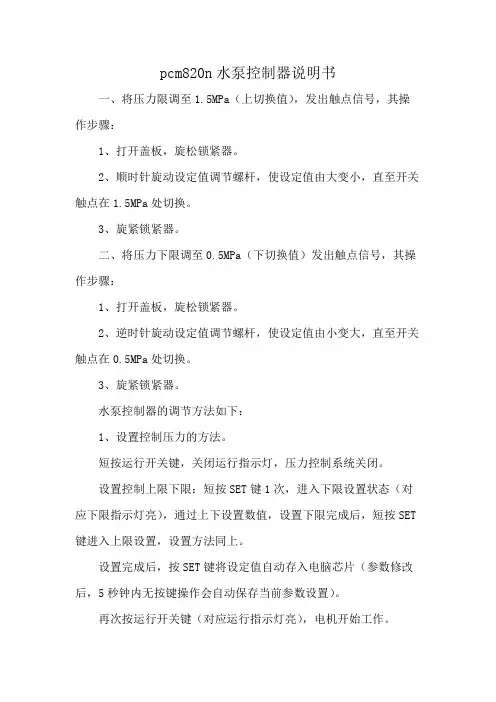

pcm820n水泵控制器说明书
一、将压力限调至1.5MPa（上切换值），发出触点信号，其操作步骤：
1、打开盖板，旋松锁紧器。

2、顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在1.5MPa处切换。

3、旋紧锁紧器。

二、将压力下限调至0.5MPa（下切换值）发出触点信号，其操作步骤：
1、打开盖板，旋松锁紧器。

2、逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在0.5MPa处切换。

3、旋紧锁紧器。

水泵控制器的调节方法如下：
1、设置控制压力的方法。

短按运行开关键，关闭运行指示灯，压力控制系统关闭。

设置控制上限下限：短按SET键1次，进入下限设置状态（对应下限指示灯亮），通过上下设置数值，设置下限完成后，短按SET 键进入上限设置，设置方法同上。

设置完成后，按SET键将设定值自动存入电脑芯片（参数修改后，5秒钟内无按键操作会自动保存当前参数设置）。

再次按运行开关键（对应运行指示灯亮），电机开始工作。

2、单位切换方法：关闭运行键，短按增加键可以将单位在MPa、Kgcm2、PSI之间任意切换。

设置完成后开启运行指示灯。

3、零位清零功能：关闭运行键，长按减小键5秒可以将当前压力值清零，修正零位误差。

设置完成后开启运行指示灯。

（使用此功能时压力开关不得施加压力。

水泵自动控制系统水泵自动控制系统是一种能够自动监测和控制水泵运行状态的系统。

它通过传感器感知水流、压力等各种参数，并根据需求自动调节水泵的启停和转速，从而实现对水泵运行的自动化管理。

本文将从系统组成、工作原理和应用场景三个方面来介绍水泵自动控制系统。

一、系统组成水泵自动控制系统主要由以下几个组成部分构成：1. 传感器：用于感知水流、压力、液位等参数的变化。

常用的传感器包括流量传感器、压力传感器、液位传感器等。

2. 控制器：负责接收传感器的信号，并根据事先设定的控制策略进行计算和判断。

控制器通常由微处理器或可编程逻辑控制器（PLC）实现。

3. 执行器：根据控制器的指令，控制水泵的启停和转速。

执行器可以是电动阀门、变频器等。

4. 人机界面：提供给用户与系统交互的界面，通常是触摸屏或键盘等设备。

用户可以通过人机界面对系统进行参数设置、查询运行状态等操作。

二、工作原理水泵自动控制系统的工作原理如下：1. 数据采集：传感器感知水流、压力、液位等参数的变化，并将采集到的数据传输给控制器。

2. 控制策略：控制器根据传感器传来的数据和用户设置的参数，采用事先设定的控制策略进行计算和判断。

例如，当水压超过设定值时，控制器会发送指令给执行器启动水泵，当水压达到设定值时，控制器会发送指令给执行器停止水泵。

3. 控制执行：控制器根据控制策略的计算结果，通过执行器控制水泵的启停和转速。

4. 状态监测：控制器不断监测水泵的运行状态，如转速、电流等，以便及时发现故障并进行报警或自动切换备用水泵。

5. 用户交互：用户可以通过人机界面对系统进行参数设置、查询水泵运行状态等操作。

三、应用场景水泵自动控制系统广泛应用于工业生产、市政供水、农田灌溉等领域。

具体应用场景包括：1. 工业生产：水泵自动控制系统可以根据生产流程的需求，自动控制水泵的启停和转速，保证生产过程的正常进行。

同时，系统还能够对水压、液位等参数进行监测，确保生产过程的稳定性和安全性。

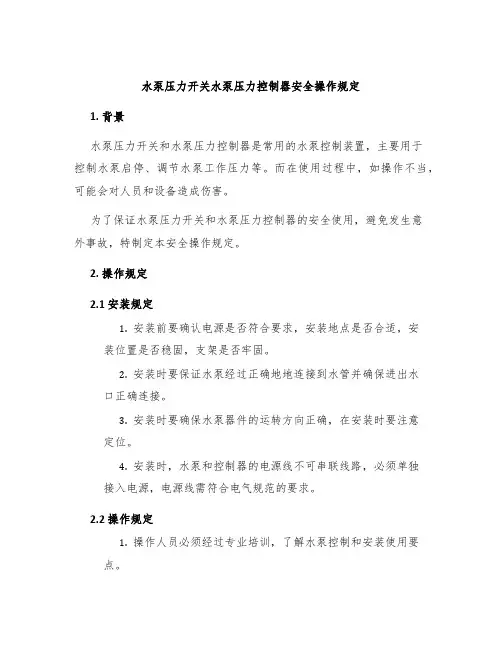

水泵压力开关水泵压力控制器安全操作规定1. 背景水泵压力开关和水泵压力控制器是常用的水泵控制装置，主要用于控制水泵启停、调节水泵工作压力等。

而在使用过程中，如操作不当，可能会对人员和设备造成伤害。

为了保证水泵压力开关和水泵压力控制器的安全使用，避免发生意外事故，特制定本安全操作规定。

2. 操作规定2.1 安装规定1.安装前要确认电源是否符合要求，安装地点是否合适，安装位置是否稳固，支架是否牢固。

2.安装时要保证水泵经过正确地地连接到水管并确保进出水口正确连接。

3.安装时要确保水泵器件的运转方向正确，在安装时要注意定位。

4.安装时，水泵和控制器的电源线不可串联线路，必须单独接入电源，电源线需符合电气规范的要求。

2.2 操作规定1.操作人员必须经过专业培训，了解水泵控制和安装使用要点。

2.水泵启动过程中，应保证安全，人员不得留在水泵周围，以防被水泵冲击。

3.操作人员在接通电源前，应检查连接线是否正确，水泵压力开关是否处于合适位置。

4.操作人员在进行操作前，应确保控制器处于关闭状态。

5.控制器启动时应先启动水泵，再启动控制器。

6.操作人员必须时刻关注水泵压力，确保控制器能够按要求工作，并能及时发现异常情况。

7.操作人员不得随意更改控制器设置参数，以免影响过程控制设备性能指标。

8.操作人员在对控制器进行故障排除时，必须确认电源已断开，并采取必要措施避免电源突然接通。

9.操作人员在检修设备时应佩戴防护手套，防止油污和碎片对使用者造成伤害。

10.操作人员在检查和维护设备时，应注意设备损耗情况，及时更换易损件。

3. 总结本安全操作规定是针对水泵压力开关和水泵压力控制器的使用场景制定，旨在保障设备和操作人员的安全。

在使用水泵压力开关和水泵压力控制器前，操作人员必须熟知和遵守本操作规定，确保设备安全、可靠地工作。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

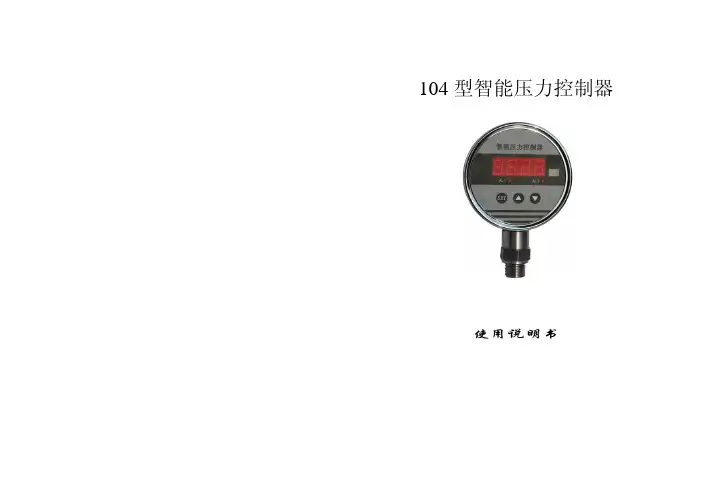

104型智能压力控制器使用说明书一、 概述YC104智能压力控制器是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。

该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。

该智能数字压力控制器使用灵活，操作简单，调试容易，安全可靠。

广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制二、 特点◆100标准仪表安装◆4位LED数码管显示,无视值误差.◆两路控制点继电器输出220V3A◆4~20mA标准信号输出（可选）◆两路控制点现场设定。

三、 技术参数:量程范围 -0.1~0~60MPa 精度等级 0.5%过载能力 200% 压力类型 表压稳定性 ≤0.1% /年 电源电压 24VDC显示方式 0.56"数码管 显示范围 -1999~9999环境温度 -20℃~70℃ 相对湿度 ≤80%安装螺纹 M20*1.5 材质 不锈钢●按下“SET”键●显示“LOCK” （提示输入密码）●按▲或▼键输入密码“1”，●按下“SET”键确认●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL2H、AL2F、END）●按下“SET”键进入所选菜单。

●按▲或▼键更改设置●按下“SET”键确认，若需要，再用▲或▼键选择其他菜单进行修改。

●修改完成后选择“END”菜单，按“SET”键确认保存退出●若30秒无键按下，则自动退出设置状态，但是不保存所修改的数据。

七、 使用须知:a)仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.b)仪表接头在连接管路时应同心平服.c)仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.d)拆卸仪表时，不可对仪表壳体施力。

八、 质保用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。

智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。

● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。

特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。

本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。

主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。

技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。

注：光藕导通为0IPC-301（原RWV-1）水泵PID 控制器使用说明书IPC-301（原RWV-1）是水泵恒压控制专用控制器。

具有七种控制方式；具有四个恒水压控制值，可随时切换控制值；具有两路0（4）~20mA 模拟量输入，一路0~10V 模拟量输入，可用于单模拟量输入及差动模拟量输入控制；具有五路开关量输出，输出四种水压（压差）状态一种频率下限状态，与PLC 配合可实现变频器的切换。

一． 面板及输出端子定义1．面板说明显示器：显示器有四个数码管组成；在正常显示状态时第一位显示为显示值代号，显示为H 时表示后三位显示输入压力值（或压差值），显示为F 时表示后三位显示输出频率值（即显示输出电压值：10V 对应50Hz ）；在参数修改状态时第一位显示参数号其余显示为参数值；在参数修改状态时连续10s 无按键操作将自动切换为正常显示状态。

指示灯： L1、 L2、L3、L4表示输出频率、输入压力状态：L1：水压下下限；L2：水压下限；L3：频率下限；L4：水压上上限。

按键：FUN 为参数切换键；方向键在参数修改状态时用于参数值的修改，控制方式为手动方式时在正常显示状态作为调节输出频率控制键；ENT 在参数修改状态时为参数修改保存键，长按此键到显示为下一参数号，修改保存完成，正常显示状态时作为显示输入水压与显示输出频率切换键。

2．端子与连接说明二、参数表RWV-1水泵PID 控制器常用参数及含义上海黎升工业控制设备有限公司L1 L2 L3 L4FUNENT▼ ▲显示器 指示灯参数表按 键面板图+24V VI3电阻式压 力传感器注：出厂复位方式为，参数号显示为0同时参数值为1；先按上键不放再按ENT 键直至显示跳入正常显示状态；出厂恢复完成。

三、外形尺寸面板尺寸48*96总长110；开孔尺寸45*91。

Wk3000给水控制器说明书
一、产品介绍
多泵恒压供水控制系统由WK3000系列多泵恒压控制器、WK9000供水专用变频器、远程压力表，采用了先进的PID控制计算，可根据管网压力的变化自动调节水泵转速及水泵的投切，实现管网水压的恒定控制。

二、特点：
1、面板表卡式安装，安装使用方便。

2、各种型号使用统一外形尺寸，更换方便。

3、在线设定参数调整方便。

4、采用数字PID调节，控制精确。

5、软件引入容错概念和抗干扰算法，输出继电器采用压敏电阻保护，抗干扰能力特别强。

6、可设定上限保护压力，防止超压，有泄流阀可选功能。

7、可设定（0～5V）或（4～20mA）输入。

8、可补偿传感器误差。

9、锅炉动静压补水。

10、设定压力和实际压力显示。

11、有变频器故障，欠压超时和低水位报警指示。

12、密码锁定设定参数。

13、内部采用开关电源供电，电压适应范围宽。

14、30分钟低频运行自动转入休眠状态。

15、3位数码显示，设定压力上限2.2 Mp。

16、有在线手动调节给定压力功能。

17、3组出厂参数随意选择，用户参数保存与调用。

三、结构：
开孔尺寸：宽150.5mm×高75.5mm
最大尺寸：宽160×高80×深95mm
安装方法：插入式
安装环境：无水滴、蒸汽、腐蚀、易燃、灰尘、
金属微粒场所使用温度：0℃~40℃
存储温度：-10℃~45℃
相对湿度：20~90RH
使用电压：AC100V~AC250V
功耗：2W。

根据循环供水系统的压力控制器与用水量的关系引言循环供水系统是一种常见的供水方式，它可以提供稳定的水压和供水量。

在循环供水系统中，压力控制器起着关键的作用。

本文将探讨循环供水系统中，压力控制器与用水量之间的关系，以帮助读者理解和优化该系统的工作效果。

压力控制器的作用压力控制器是循环供水系统中的主要组成部分，它通过监测管道内的水压，并自动调整水泵的运行来控制供水的压力。

压力控制器可以根据需求自动启停水泵，确保供水的稳定性和可靠性。

因此，压力控制器的性能直接影响到循环供水系统的运行效果。

压力控制器与用水量的关系循环供水系统的用水量与压力控制器之间存在一定的关系。

当用水量增加时，压力控制器会自动调整水泵的运行，以增加供水压力，确保用户正常使用水。

同样地，当用水量减少时，压力控制器会减少水泵的运行，以降低供水压力，节约能源。

优化压力控制器的方法为了获得最佳的供水效果，可以通过以下方法优化压力控制器的性能：1. 根据实际需求设置压力控制器的调节参数。

不同的应用场景需要不同的供水压力，可以根据实际需求来调整压力控制器的参数，以获得最佳的供水效果。

2. 定期检查和维护压力控制器。

压力控制器在长时间运行后可能会出现故障，因此需要定期检查和维护，确保其正常工作。

3. 与其他组件协同工作。

循环供水系统中的其他组件，如水泵、水源等，也会影响供水效果。

可以通过与其他组件的协同工作，进一步优化循环供水系统的工作效果。

结论循环供水系统中的压力控制器与用水量之间存在着密切的关系。

优化压力控制器的性能可以提高循环供水系统的工作效果，满足用户的需求。

通过合理设置参数、定期检查维护以及与其他组件的协同工作，可以实现循环供水系统的高效、可靠供水。

以上就是根据循环供水系统的压力控制器与用水量的关系的文档，希望对您有帮助！。

水泵压力开关水泵压力控制器安全操作及保养规程水泵是一种常见的用于输送液体的机械设备，水泵的使用需要考虑安全因素，特别是水泵的压力开关和压力控制器在使用时，也需要遵守一系列的规程和安全操作规范。

本文将介绍水泵压力开关和压力控制器的相关知识和保养维护方法。

水泵压力开关的基础知识水泵压力开关的作用是控制水泵的启动、停止和自动调节水泵的压力，从而达到保护水泵的作用。

水泵压力开关的基础组成部分包括压力传感器、电路控制器、电动机继电器等组件。

实现水泵的启停操作。

在使用水泵压力开关时，需要遵守以下原则：1.遵守水泵压力开关的额定电压和额定电流，不进行电气方面的私自改动和改装。

2.合理设置水泵压力开关的启动和停止压力，以达到稳定的水泵工作状态。

3.定期检查水泵压力开关的接线、继电器、开关和压力传感器等部件是否损坏或损坏，及时进行维护和替换。

4.不随意调整水泵压力开关的参数，以保证水泵长期稳定工作。

水泵压力控制器的基础知识水泵压力控制器的作用是控制水泵的启动、停止和自动调节水泵的压力，从而达到保护水泵的作用。

水泵压力控制器的组成部分包括压力调节器、电路控制器、电动机继电器等组件。

水泵压力控制器不仅可以实现启停控制，还可以通过其内置的电子系统实现自动调节水泵的压力和流量。

在使用水泵压力控制器时，需要遵守以下原则：1.遵守水泵压力控制器的额定电压和额定电流，不进行电气方面的私自改动和改装。

2.合理设置水泵压力控制器的启动和停止压力和流量，以达到稳定的水泵工作状态。

3.定期检查水泵压力控制器的接线、继电器、开关和压力传感器等部件是否损坏或损坏，及时进行维护和替换。

4.不随意调整水泵压力控制器的参数，以保证水泵长期稳定工作。

水泵压力开关和压力控制器的保养维护水泵压力开关和压力控制器在长期使用过程中，会出现各种问题，如开关失灵、灵敏度下降、电路老化等，需要定期进行检查和维护，以确保水泵的正常工作和安全。

以下是水泵压力开关和压力控制器的保养维护规程：1.定期检查水泵压力开关和压力控制器的连接线、接头、继电器等部位是否松动或有损坏，及时进行维护和替换。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。

该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。

本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。

二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。

2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。

3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。

4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。

5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。

三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。

2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。

3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。

4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。

5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。

四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。

2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。

3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。

主导科技水泵智能控制器A6说明书应用范围
适用于0.75-7.5KW直接启动的三相不锈钢铸铁深井泵、潜水泵、排污泵、管道增压泵、多级泵、离心泵等水泵的保护与控制及地下排污、高楼供水的液位、压力的控制。

功能特点
1、液位控制特性：脉冲电极探头、浮球开关检测
2、压力控制特性：电接点压力表
3、过流保护
4、短路保护
5、缺相保护
6、免探头干转保护
7、整定状态指示
8、一键闪电式整定
9、液位/压力直接转换开关
10、数字式电压/电流显示
11、欠压/过压保护
电气参数
1、额定输出功率：0.75-4KW 5.5-7.5KW
2、额定工作电压：AC380V/50Hz
3、过流动作时间：5秒-5分钟（反时限特性-电流越大，动作时间越短）
4、堵转动作时间：小于0.1秒
5、欠压/过压动作时间：小于5秒
6、欠压动作电压：301V
7、过压动作电压：425V
8、过流故障恢复时间：30分钟
9、欠压过压恢复时间：5分钟
10、干转保护动作时间：6秒
11、干转保护恢复时间：30分钟
12、液位传输距离：小于或等于200米
13、防护等级：IP22 堵转动作时间: 小于0.1秒
模式说明：
1、自动模式：自动学习管路压力，达到打开水龙头启动水泵、关闭水龙头停止水泵的功能。

2、手动模式：根据设定的停机压力和启动压力来控制水泵的停止和启动。

hy930a恒压供水控制器说明书HY930A恒压供水控制器说明书一、产品介绍HY930A恒压供水控制器是一种用于水泵的智能控制设备，它可以自动监测和控制水泵的运行，实现恒压供水功能。

本产品具有安装简单、使用方便、运行稳定等特点，适用于住宅、商业楼宇、工业生产等各种场合的供水系统。

二、产品特点1.高稳定性：采用先进的智能控制算法，保证供水系统的稳定性和可靠性。

2.人性化设计：操作简单，设置灵活，用户可以根据实际需求进行自定义设置。

3.故障保护：具有故障自动检测和保护功能，能够及时发现和解决水泵系统中的故障问题。

4.节能环保：根据实际需要灵活调整水泵的工作状态，减少能耗，达到节能环保的效果。

5.数据显示：具备液晶屏幕显示功能，实时显示供水系统的实时压力、电流、电压、频率等数据。

6.防水设计：采用防水、防尘设计，适用于恶劣的环境条件下使用。

三、技术参数1.工作电压：220V±10%或380V±10%2.控制电流：7A、15A、25A、40A可选3.压力调节范围：0.5-6.0kg/cm²可调4.压差调节范围：0.3-3.0kg/cm²可调5.启动方式：自动、手动、停机可调6.液晶屏幕显示：压力、电压、电流、频率等数据四、安装与操作1.安装：将HY930A恒压供水控制器固定在墙壁或其他平稳的表面上，然后将供电线、水泵线、传感器线连接好，确保接线正确可靠。

2.操作：HY930A恒压供水控制器具有人性化的操作界面，用户可以通过操作面板上的按键进行各种设置，如设置启动方式、压力范围、压差范围等。

五、故障排除1.故障现象：液晶屏幕不亮。

解决办法：检查供电线是否连接正确，检查电源是否正常。

2.故障现象：水泵无法启动。

解决办法：检查水泵线是否连接正确，检查水泵是否正常工作。

3.故障现象：压力无法调节。

解决办法：检查压力传感器是否连接正确，检查传感器是否故障。

六、注意事项1.安装时请确保供电线路与设备的额定电压和电流相匹配。
