微机型发变组保护基本原理及整定

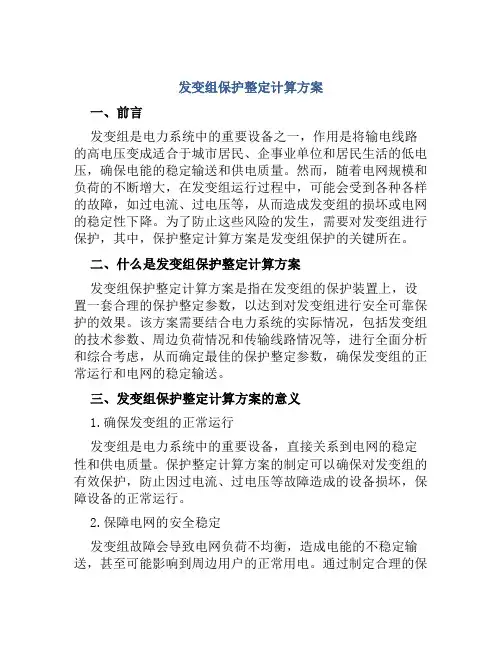

发变组保护整定计算方案一、前言发变组是电力系统中的重要设备之一，作用是将输电线路的高电压变成适合于城市居民、企事业单位和居民生活的低电压，确保电能的稳定输送和供电质量。

然而，随着电网规模和负荷的不断增大，在发变组运行过程中，可能会受到各种各样的故障，如过电流、过电压等，从而造成发变组的损坏或电网的稳定性下降。

为了防止这些风险的发生，需要对发变组进行保护，其中，保护整定计算方案是发变组保护的关键所在。

二、什么是发变组保护整定计算方案发变组保护整定计算方案是指在发变组的保护装置上，设置一套合理的保护整定参数，以达到对发变组进行安全可靠保护的效果。

该方案需要结合电力系统的实际情况，包括发变组的技术参数、周边负荷情况和传输线路情况等，进行全面分析和综合考虑，从而确定最佳的保护整定参数，确保发变组的正常运行和电网的稳定输送。

三、发变组保护整定计算方案的意义1.确保发变组的正常运行发变组是电力系统中的重要设备，直接关系到电网的稳定性和供电质量。

保护整定计算方案的制定可以确保对发变组的有效保护，防止因过电流、过电压等故障造成的设备损坏，保障设备的正常运行。

2.保障电网的安全稳定发变组故障会导致电网负荷不均衡，造成电能的不稳定输送，甚至可能影响到周边用户的正常用电。

通过制定合理的保护整定计算方案，可以有效保障电网的稳定输送，提高电网的可靠性。

四、发变组保护整定计算方案的核心要素1.发变组技术参数发变组技术参数是指发变组的额定容量、电压等技术特性。

在制定保护整定计算方案时，需要结合发变组的技术参数信息，全面了解其工作状态和工作特性，确定发变组保护的必要性和保护参数。

这是保护整定计算方案的关键前提。

2.周边负荷情况周边负荷情况是指发变组连接的负荷变化情况。

发变组的电压和电流水平受到周边负荷的影响，因此在制定保护整定计算方案时，需要充分了解周边负荷情况，仔细分析和考虑周边负荷对发变组的影响，从而合理制定保护整定参数。

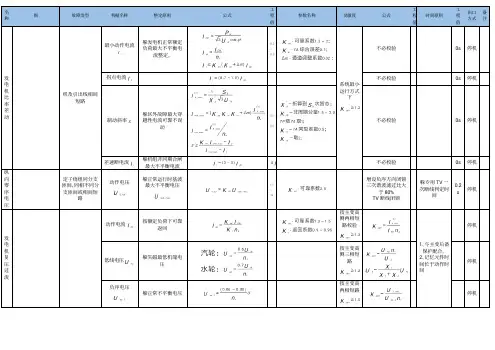

名称图故障类型判据名称整定原则公式工程值参数名称灵敏度公式工程值时间原则工程值出口方式备注发电机比率差动机及引出线相间短路最小动作电流躲发电机正常额定负荷最大不平衡电流整定。

系统最小运行方式下不必校验0s停机拐点电流不必校验0s停机制动斜率躲区外故障最大穿越性电流可靠不误动不必校验0s停机差速断电流躲机组非同期合闸最大不平衡电流不必校验0s停机纵向零序电压定子绕组同分支匝间、同相不同分支匝间或相间短路动作电压躲正常运行时基波最大不平衡电压增设负序方向闭锁三次谐波滤过比大于80%T V断线闭锁躲专用T V一次断线判定时间0.2s停机发电机复压过流动作电流按额定负荷下可靠返回按主变高侧两相短路校验1、与主变后备保护配合，2、记忆元件时间长于动作时间停机低线电压躲失磁最低机端电压按主变高侧三相短路停机负序电压躲正常不平衡电压按主变高两相短路停机名称图故障类型判据名称整定原则公式工程值参数名称灵敏度公式工程值时间原则工程值出口方式备注定子接地定子绕组接地基波零序电压高躲正常运行时基波最大不平衡基波零序电压与系统接地保护配合，躲主变高耦合零序电压0.3~1.0停机基波零序电压低躲传递过电压与系统接地保护配合，躲主变高耦合零序电压0.3~1.0停机三次谐波电压实测最大三次谐波电压比最大三次谐波电压比信号注入式定子绕组接地接地阻值高值高值1~5s发信信号接地阻值低值低值0.3~1.0s停机停机接地零序电流按机端80%~90%范围整定0.3~1.0s停机转子接地转子接地高值水轮、空、氢冷10kΩ~30kΩ转子水冷5kΩ~15kΩ信号低值水轮、空、氢冷0.5kΩ~10kΩ转子水冷0.5kΩ~2.5kΩ5~10s停机对称过负荷定子过负荷定时限长期运行负荷可靠返回躲后备最大延时信号减负荷反时限特性制造厂定子绕组允许的过负荷能力反时限上限电流机端三相短路与出线快速保护动作配合停机反时限下限电流与过负荷配合程跳名称图故障类型判据名称整定原则公式工程值参数名称灵敏度公式工程值时间原则工程值出口方式备注励磁绕组过负荷励磁绕组过负荷定时限额定励磁电流可靠返回躲后备最大延时信号减负荷反时限特性制造厂定子绕组允许的过负荷能力反时限上限电流强励顶值倍数匹配2与定时限过负荷动作配合停机反时限下限电流与过负荷配合程跳不对称过负荷针对不对称过负荷、非全相、外部不对称故障引起的负序电力定时限长期允许负序电流可靠返回躲发变组后备保护最大时限信号反时限特性制造厂转子表层允许的过负荷能力反时限上限电流主变高两相短路与快速主保护动作配合停机反时限下限电流与定时限配合不必程跳失磁系统低电压防止发电机低励失磁引发系统电压崩溃机端低电压不破坏厂用电，躲强励启动电压异步边界阻抗圆低励限制时限先动作防止振荡误动静稳极限阻抗圆转子低电压停机变励磁电压瞬时闭锁延时8~10s名图故障类型判据名称整定原则公式工参数名称灵敏度公式工时间原则工出口备称程值程值程值方式注失步失步振荡的情况透镜遮挡器躲后备最大延时信号减负荷两侧电动势摆开角9~12电抗线变压器阻抗90%停机次数区外2~15次区内1~2次停机跳闸允许电流按断路器允许折断电流失步振荡的情况双遮挡器+R向-R加速失步电抗定值振荡中心在外可靠不动作9~12阻抗边界断路器跳开条件停机次数区内1~2次停机失步启动电流进相水轮机发电机过激磁发电机过励磁铁芯发热漏磁增加波形畸变过励倍数N低值躲正常时过励倍数设备过励特性信号减励磁过励倍数N高值过励能力解列程跳反时限发电机特性曲线曲线除以1.0560%~80%最小值和定时限配合解列程跳逆功率逆功率状态防止未燃尽物质爆炸着火动作功率逆功率最小值经主汽门1.0~1.5s不经15s信号1mi n解列解列定子过电压过电压电压定值定子过压能力0.5s可控硅水轮0.3s解列启停机低速时定子接地及相间故障零序电压不超过机端单相接地10%差动满负荷差动不平衡电流抽水机及母线相间低频过流躲低频工况最大负荷断路器触电低频继电器触点推出频率80%~90%停机误上电盘车、静止、并网前时误合断路器突然并网定子电流在气隙中产生旋转磁场在转子产生工频电流，造成转子过热，装在机端或主变高压侧全阻抗特性过流元件盘车停机误合闸流过发电机的电流全阻抗特性阻抗元件正常并网时最大输出电流全阻抗特性电阻动作值并网时系统同时发生冲击导致全电阻元件误动作来整定，也可装在主变高侧动作圆半径按照0.3倍变压器额定电路来整定0.1~0.2s偏移阻抗特性过流元件误上电时可靠启动误上电最小电流50%或发电机长期允许值（5%~10%）偏移阻抗特性正向阻抗反向阻抗若取主变高侧电压电流保证误上电振荡中阻抗可靠动作取机端电压电流保证误上电振荡中阻抗可靠动作躲可拉入同步的非同期合闸1s低频低压过流动作电流误上电时可靠启动误上电最小电流50%低频90%~96%低压闪络断口闪络负序电流躲正常时高压侧最大不平衡电流躲三相不一致0.1~0.2s灭磁失灵失灵保护断路器失灵相电流躲发电机额定电流躲断路器跳开时间0.3~0.5s负序电流躲正常时高压侧最大不平衡电流变压器纵差变压器绕组内部、套管、引出线相间接地故障、绕组匝间短路故障最小动作电流正常差动不平衡电流起始制动电流保护特性斜率躲外部三相短路不平衡双绕组躲最小方式主变引线两相短路速断躲最大励磁涌流或外部短路最大不平衡安装处两相短路二次谐波15%~20%间断角变压器分相比率变压器绕组内部、套管、引出线相间接地故障、绕组匝间短路故障最小动作电流正常差动不平衡电流起始制动电流保护特性最大制动系数躲外部三相短路不平衡躲最小方式主变引线两相短路速断躲最大励磁涌流或外部短路最大不平衡安装处两相短路瓦斯变压器内部故障，油面下降轻瓦斯气体容积250~300mL重瓦斯流速，取决于变压器容量、导管直径、冷却方式、气体继电器型式1.0~1.5变压器复压过流动作电流按躲变压器额定电流末端两相短路校验指向母线时与线路；配合，先分段母联再本侧最后各侧跳闸低线电压躲失磁最低机端电压安装处相间短路跳闸负序电压躲正常不平衡电压末端两相两相短路最小负序电压跳闸主变接地过流绕组引线相邻元件后备中性点直接接地一段与相应一段或主保护配合当指向变压器时对侧母线要灵敏度满足1.3躲高、中出线非全相时流过电流与线路接地距离后备配合中性点直接接地二段与零序过流后备配合1.5失灵失灵相电流躲最小三相短路，躲正常负荷躲断路器跳开时间0.15~0.3s零序或负序电流躲正常时正常最大不平衡电流非全相非全相状态零序或负序电流三相不一致结合电路判据躲正常时正常最大不平衡电流躲非同期合闸0.3~0.5s。

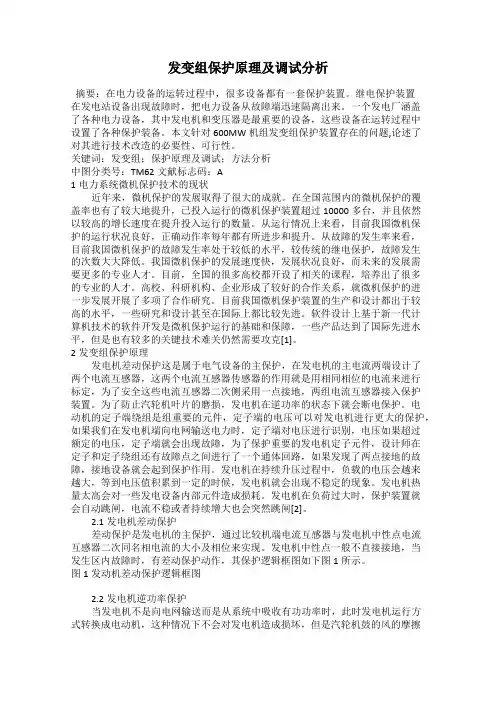

发变组保护原理及调试分析摘要：在电力设备的运转过程中，很多设备都有一套保护装置。

继电保护装置在发电站设备出现故障时，把电力设备从故障端迅速隔离出来。

一个发电厂涵盖了各种电力设备，其中发电机和变压器是最重要的设备，这些设备在运转过程中设置了各种保护装备。

本文针对600MW机组发变组保护装置存在的问题,论述了对其进行技术改造的必要性、可行性。

关键词：发变组；保护原理及调试；方法分析中图分类号：TM62文献标志码：A1电力系统微机保护技术的现状近年来，微机保护的发展取得了很大的成就。

在全国范围内的微机保护的覆盖率也有了较大地提升，已投入运行的微机保护装置超过10000多台，并且依然以较高的增长速度在提升投入运行的数量。

从运行情况上来看，目前我国微机保护的运行状况良好，正确动作率每年都有所进步和提升。

从故障的发生率来看，目前我国微机保护的故障发生率处于较低的水平，较传统的继电保护，故障发生的次数大大降低。

我国微机保护的发展速度快，发展状况良好，而未来的发展需要更多的专业人才。

目前，全国的很多高校都开设了相关的课程，培养出了很多的专业的人才。

高校、科研机构、企业形成了较好的合作关系，就微机保护的进一步发展开展了多项了合作研究。

目前我国微机保护装置的生产和设计都出于较高的水平，一些研究和设计甚至在国际上都比较先进。

软件设计上基于新一代计算机技术的软件开发是微机保护运行的基础和保障，一些产品达到了国际先进水平，但是也有较多的关键技术难关仍然需要攻克[1]。

2发变组保护原理发电机差动保护这是属于电气设备的主保护，在发电机的主电流两端设计了两个电流互感器，这两个电流互感器传感器的作用就是用相同相位的电流来进行标定，为了安全这些电流互感器二次侧采用一点接地，两组电流互感器接入保护装置。

为了防止汽轮机叶片的磨损，发电机在逆功率的状态下就会断电保护。

电动机的定子端绕组是组重要的元件，定子端的电压可以对发电机进行更大的保护，如果我们在发电机端向电网输送电力时，定子端对电压进行识别，电压如果超过额定的电压，定子端就会出现故障，为了保护重要的发电机定子元件，设计师在定子和定子绕组还有故障点之间进行了一个通体回路，如果发现了两点接地的故障，接地设备就会起到保护作用。

发变组继电保护整定计算培训资料一、引言发变组继电保护是电力系统中重要的安全保障措施，它能够在发生故障时及时切除故障电路，保护设备和人员的安全。

为了正确地整定发变组继电保护装置，需要进行相应的计算和培训。

本文将提供一份详细的发变组继电保护整定计算培训资料，以匡助读者全面了解该领域的知识和技能。

二、发变组继电保护整定计算概述1. 发变组继电保护整定的目的和重要性发变组继电保护整定的目的是为了确保系统在发生故障时能够快速、准确地切除故障电路，保护设备和人员的安全。

整定的准确性对于电力系统的稳定运行至关重要。

2. 发变组继电保护整定计算的基本原理发变组继电保护整定计算的基本原理是根据电力系统的特性和设备的参数，采用合适的数学模型和算法，计算出继电保护装置的整定参数，以满足系统的保护要求。

三、发变组继电保护整定计算培训资料内容1. 发变组继电保护基础知识1.1 发变组继电保护的基本概念和分类1.2 发变组继电保护的工作原理和功能1.3 发变组继电保护的整定原则和方法2. 发变组继电保护整定计算方法2.1 故障电流计算方法2.2 故障电流采样和处理方法2.3 发变组继电保护整定参数计算方法2.4 整定参数的优化和调整方法3. 发变组继电保护整定计算实例分析3.1 发变组继电保护整定计算实例的背景介绍3.2 故障电流计算实例分析3.3 整定参数计算实例分析3.4 整定参数优化和调整实例分析四、发变组继电保护整定计算培训资料的优势1. 详细的理论知识和实用技巧本资料提供了发变组继电保护整定计算所需的理论知识和实用技巧，读者可以通过学习资料中的内容，全面了解发变组继电保护整定计算的原理和方法。

2. 实例分析和案例演练资料中提供了多个实例分析和案例演练，读者可以通过这些实例来加深对发变组继电保护整定计算的理解，并掌握实际应用中的技巧和注意事项。

3. 专业的讲解和指导资料的编写和讲解由电力系统领域的专业人士完成，他们具有丰富的工作经验和深厚的理论基础，能够为读者提供专业的讲解和指导。

微机型发变组保护基本原理及整定发表时间：2018-05-08T16:18:10.270Z 来源：《电力设备》2017年第34期作者：陈井[导读] 摘要：随着电力工业的发展，高度智能化、数字化的微机保护装置在电力系统得以广泛应用，继电保护测试装置及测试技术也在不断发展进步。

（大唐贵州野马寨发电有限公司贵州省六盘水 553000）摘要：随着电力工业的发展，高度智能化、数字化的微机保护装置在电力系统得以广泛应用，继电保护测试装置及测试技术也在不断发展进步。

微机型发变组保护装置显示了其独特的优点和强大的功能，在调试、运行维护方面己取得显著成果，实践证明正确动作率也是较高的。

基于此，本文主要对微机型发变组保护基本原理及整定进行分析探讨。

关键词：微机型；发变组保护；基本原理；整定前言近年来。

微机型继电保护测试仪已成为电力系统的生产、调试、运行以及科研等部门不可或缺的专用设备。

微机型继电保护测试仪是以微型计算机为主体。

由微机计算产生电压、电流信号，经D／A变换、低通滤波，得到继保测试中所需要的电压和电流激励量。

微机保护在保护配置和整定方面非常灵活，但也有厂家追求其灵活性，人为增加保护配置和整定的复杂程度，容易造成误整定。

1、发变组主要保护的原理及整定1.1发电机纵差保护发电机完全纵差保护是发电机相间故障的主保护，其动作灵敏度较高，但不能反应定子绕组的匝间短路及线棒开焊。

目前，国内生产及广泛应用的发电机差动保护装置一般采用具有二段折线式动作特性的差动元件（如图1所示），也有厂家采用变斜率（变制动系数）的动作特性，实际上是多段折线式的动作特性。

图 1 发电机纵差保护的动作特性由纵差保护的动作特性可以看出，对其定值的整定，主要是确定比率制动系数Kz，最小动作电流Iqd和拐点电流Izd。

整定原则：最小动作电流Iqd按躲过正常工况下的最大不平衡电流来整定，规程规定，一般取0.1~0.3倍Ig（额定电流），实际整定中一般取0.2~0.3倍Ig；当定子电流小于额定电流时不需要有制动作用，所以拐点电流Izd一般取等于或略小于额定电流即可；比率制动系数Kz应按躲过区外三相短路时产生的最大不平衡电流来整定，按式（1）计算一般在0.1~0.15之间，实际整定一般取0.3~0.4。
