多孔SiC陶瓷的制备与应用
多孔SiC陶瓷是近年来兴起的一种新型陶瓷材料,具有高温稳定性、耐磨性、抗腐蚀
性等优良特性,因此在航空航天、能源、化工等领域有着广泛的应用潜力。
多孔SiC陶瓷的制备方法分为几种,常见的有聚合物前驱体热处理法和胶凝剂铸模法。
聚合物前驱体热处理法是将聚合物预陶瓷体在空气中进行热处理,使其聚合物分子逐渐转
变为SiC陶瓷。
这种方法制备的多孔SiC陶瓷具有较高的孔隙率和较好的高温稳定性。
胶
凝剂铸模法是将胶凝剂与SiC粉末混合,形成浆料后进行模具浇注和固化,最后经过煅烧
得到多孔SiC陶瓷。
这种方法制备的多孔SiC陶瓷具有较优异的力学性能和较高的孔隙
率。
多孔SiC陶瓷的应用主要集中在高温环境下的过滤、吸附和催化等领域。
在航空航天
领域,多孔SiC陶瓷可用于热交换器和燃烧器等设备的过滤和吸附,能够有效去除颗粒物
和有害气体,提高设备的工作效率和安全性。
在能源领域,多孔SiC陶瓷可用于高温气体
和液体的过滤和分离,用于燃料电池的气体分配和电解质支撑材料等,能够提高能源转换
的效率和稳定性。
在化工领域,多孔SiC陶瓷可用作催化剂的载体,用于催化反应器,具
有良好的热稳定性和抗腐蚀性,能够提高反应的效率和选择性。
多孔SiC陶瓷具有优异的性能和广泛的应用前景。
随着制备方法的不断改进和材料性
能的不断提升,相信多孔SiC陶瓷将在各个领域中得到更广泛的应用和推广。

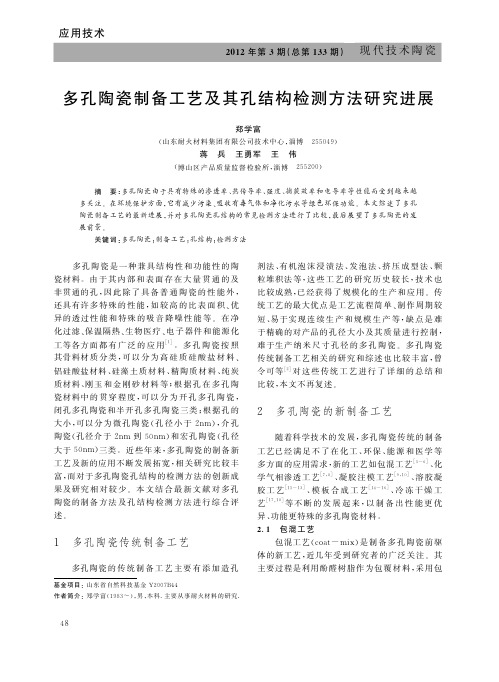

应用技术2012年第3期(总第133期)现代技术陶瓷基金项目:山东省自然科技基金Y2007B44作者简介:郑学富(1983~),男,本科.主要从事耐火材料的研究.多孔陶瓷制备工艺及其孔结构检测方法研究进展郑学富(山东耐火材料集团有限公司技术中心,淄博 255049)蒋 兵 王勇军 王 伟(博山区产品质量监督检验所,淄博 255200)摘 要:多孔陶瓷由于具有特殊的渗透率、热传导率、强度、捕获效率和电导率等性能而受到越来越多关注。
在环境保护方面,它有减少污染、吸收有毒气体和净化污水等绿色环保功能。
本文综述了多孔陶瓷制备工艺的最新进展,并对多孔陶瓷孔结构的常见检测方法进行了比较,最后展望了多孔陶瓷的发展前景。
关键词:多孔陶瓷;制备工艺;孔结构;检测方法 多孔陶瓷是一种兼具结构性和功能性的陶瓷材料。
由于其内部和表面存在大量贯通的及非贯通的孔,因此除了具备普通陶瓷的性能外,还具有许多特殊的性能,如较高的比表面积、优异的透过性能和特殊的吸音降噪性能等。
在净化过滤、保温隔热、生物医疗、电子器件和能源化工等各方面都有广泛的应用[1]。
多孔陶瓷按照其骨料材质分类,可以分为高硅质硅酸盐材料、铝硅酸盐材料、硅藻土质材料、精陶质材料、纯炭质材料、刚玉和金刚砂材料等;根据孔在多孔陶瓷材料中的贯穿程度,可以分为开孔多孔陶瓷,闭孔多孔陶瓷和半开孔多孔陶瓷三类;根据孔的大小,可以分为微孔陶瓷(孔径小于2nm),介孔陶瓷(孔径介于2nm到50nm)和宏孔陶瓷(孔径大于50nm)三类。
近些年来,多孔陶瓷的制备新工艺及新的应用不断发展拓宽,相关研究比较丰富,而对于多孔陶瓷孔结构的检测方法的创新成果及研究相对较少。
本文结合最新文献对多孔陶瓷的制备方法及孔结构检测方法进行综合评述。
1 多孔陶瓷传统制备工艺多孔陶瓷的传统制备工艺主要有添加造孔剂法、有机泡沫浸渍法、发泡法、挤压成型法、颗粒堆积法等,这些工艺的研究历史较长,技术也比较成熟,已经获得了规模化的生产和应用。
第42卷第8期2023年8月硅㊀酸㊀盐㊀通㊀报BULLETIN OF THE CHINESE CERAMIC SOCIETY Vol.42㊀No.8August,2023前驱体转化法制备超高温陶瓷粉体研究进展孙楚函,王洪磊,周新贵(国防科技大学空天科学学院,新型陶瓷纤维及其复合材料重点实验室,长沙㊀410073)摘要:超高温陶瓷(UHTC)在航空航天的热防护领域具有重要作用,高质量的UHTC 粉体是制备高性能UHTC 的重要原料㊂在制备UHTC 粉体的工艺中,前驱体转化法制备的粉体纯度高㊁粒径小㊁各组分分布均匀,具有广阔的应用前景㊂本文根据前驱体合成机理将UHTC 前驱体转化法分为金属醇盐配合物合成法㊁基于格氏反应合成法以及引入支链合成法,综述了近年来通过三种方法制备UHTC 粉体的研究进展,分析总结了三种方法的优缺点,指出了UHTC 前驱体转化法目前存在的问题以及未来发展方向㊂关键词:前驱体转化法;超高温陶瓷粉体;反应机理;碳热还原;陶瓷产率;微观结构中图分类号:TH145㊀㊀文献标志码:A ㊀㊀文章编号:1001-1625(2023)08-2865-16Research Progress on Ultra-High Temperature Ceramics Powder Prepared by Precursor-Derived MethodSUN Chuhan ,WANG Honglei ,ZHOU Xingui(Science and Technology on Advanced Ceramic Fibers and Composites Laboratory,College of Aerospace Science and Engineering,National University of Defense Technology,Changsha 410073,China)Abstract :Ultra-high temperature ceramics (UHTC)plays an important role in the field of thermal protection in aerospace.High quality UHTC powder is important raw material for the preparation of high performance UHTC.In the process of preparing UHTC powder,the powder prepared by precursor-derived method has high purity,small particle size and uniform distribution of component,so it has broad application prospects.According to the synthesis mechanism of precursor,the precursor-derived methods of UHTC were divided into metal alkoxides complex synthesis method,synthesis based on Grignard reaction method and synthesis by introducing branch chains method.The research progress of preparation of UHTCby three methods in recent years was reviewed.The advantages and disadvantages of three methods were analyzed and summarized.The existing problems and future development direction of the UHTC powder prepared by precursor-derived method were pointed out.Key words :precursor-derived method;ultra-high temperature ceramics powder;reaction mechanism;carbothermic reduction;ceramic yield;microstructure 收稿日期:2023-04-12;修订日期:2023-05-30作者简介:孙楚函(2001 ),男,硕士研究生㊂主要从事超高温陶瓷的研究㊂E-mail:151****6953@通信作者:王洪磊,博士,副教授㊂E-mail:honglei.wang@0㊀引㊀言近年来,航空航天技术快速发展,先进飞行器正朝着高机动㊁轻质化㊁低成本和可重复使用等方向发展[1],其发动机热端㊁鼻锥和机翼前缘等部件往往要承受2000ħ甚至3000ħ以上的高温,同时还将处于高温氧化㊁热疲劳和高应力等恶劣服役条件下[2-5],传统的难熔合金材料难以满足使用要求,而超高温陶瓷(ultra-high temperature ceramics,UHTC)因其优良的性能已成为该领域的研究重点[6-8]㊂超高温陶瓷一般是指熔点超过3000ħ,且在高温㊁高载荷等极端环境下仍能保持物理及化学性能稳定的过渡金属化合物,主要包括第IVB 族和第VB 族的钛(Ti)㊁锆(Zr)㊁铪(Hf)和钽(Ta)的硼化物㊁氮化物和碳化物[9-10]㊂表1列出了常见UHTC 的物理及力学性能[10-29](HCP 为密排六方结构,FCC 为面心立方结构)㊂2866㊀陶㊀瓷硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷表1㊀常见超高温陶瓷的物理及力学性能Table1㊀Physical and mechanical properties of common ultra-high temperature ceramicsMaterial Crystalstructure Meltingpoint/ħDensity/(g㊃cm-3)CTE/(10-6㊃K-1)Thermalconductivity/(W㊃m-1㊃K-1)Elasticmodulus/GPaHardness/GPa ReferenceTaB2HCP304012.58.54155126[12-15] TiB2HCP3225 4.58.66556025[11-13,16] ZrB2HCP3245 6.1 6.26048923[12-13,17-18] HfB2HCP338011.2 6.610448028[12-13,17-18] TiC FCC3100 4.97.41740026[13,16,19-20] ZrC FCC3530 6.6 6.72036933[17,19-23] TaC FCC388014.5 6.32250322[17,24-25] HfC FCC389012.7 6.62245229[17,19-23] TaN FCC308713.4 3.2849010[10,26-27] TiN FCC2950 5.49.32946021[10,13,19,26,28] ZrN FCC29507.37.22039016[10,13,19,26,28-29] HfN FCC338513.9 6.92138516[10,13,19,26,28]㊀㊀Note:CTE,coefficient of thermal expansion.高质量UHTC粉体是制备高性能UHTC的关键,UHTC粉体的传统合成工艺是利用相应的金属氧化物粉体经碳热还原反应实现的㊂但原料颗粒的尺寸较大㊁反应物无法充分接触以及可能存在杂质等因素,导致反应温度较高㊁产物晶粒尺寸过大㊁纯度不高等问题,使其应用存在较大的局限性㊂近年来被广泛研究的前驱体转化法是通过化学手段在溶液体系中合成一类包括合成陶瓷时所需元素的金属有机聚合物,再将前驱体在一定温度范围进行交联㊁热解,最终得到陶瓷粉体产物的方法㊂前驱体转化法可对前驱体分子结构进行设计,且在制备过程中具有很好的加工性,可应用于制备陶瓷粉体㊁纤维㊁涂层和复合材料等[30]㊂由于原料组分可以在分子层面均匀混合,缩短元素间的扩散距离,进而降低热解温度,这避免了晶粒粗大的问题,且使产物的相组成分布均匀㊂前驱体转化为陶瓷粉体主要包含两个过程:1)在100~400ħ低温条件下的交联过程中,前驱体分子将交联形成不熔的网状结构;2)在600~1400ħ高温条件下的热解过程中,在600~1000ħ时交联的前驱体发生有机-无机转变,生成非晶陶瓷,继续升高热解温度则会发生相分离与结晶化过程,最终得到多晶陶瓷㊂含氧前驱体会额外发生碳热还原反应,将氧化物陶瓷转化为碳化物陶瓷[31]㊂目前合成UHTC前驱体的工艺按照反应机理可大致分为三类:一是采用金属醇盐配合物经水解缩合形成聚合物前驱体;二是以格氏反应为核心合成单体,再经缩合反应得到聚合物前驱体;三是将有机金属化合物单体作为支链引入聚合物,从而得到目标前驱体㊂1㊀金属醇盐配合物前驱体制备UHTC粉体在制备金属醇盐配合物前驱体的过程中,主要采用过渡金属氯化物作为金属源,通过与醇的取代反应得到金属醇盐㊂由于金属醇盐水解剧烈,利用乙酰丙酮等配体与金属醇盐反应形成配合物以实现可控水解缩合,得到聚合物前驱体㊂同时为保证后续碳热还原反应充分,往往还需向前驱体溶液中加入碳源㊂该方法既可以利用单种金属醇盐配合物制备单相高纯UHTC粉体,也可以通过引入多种金属醇盐配合物制备UHTC 固溶体粉体,或引入含Si聚合物制备复相UHTC粉体㊂1.1㊀金属醇盐配合物前驱体制备单相UHTC粉体TaC具有高熔点㊁高硬度和高强度等诸多优点,是超高温碳化物陶瓷的研究热点之一㊂Jiang等[32]以TaCl5为钽源,酚醛树脂为碳源,乙醇和乙酰丙酮为溶剂,混合得到TaC的前驱体溶液㊂随后在80ħ下固化, 200ħ下保温2h除去溶剂,在1000ħ时开始发生碳热还原反应,1200ħ时反应完全,得到的TaC陶瓷粉体元素分布均匀,平均晶粒尺寸为40nm,但陶瓷产率为57%(质量分数),仍有提升空间㊂图1为前驱体合成和热解过程中可能发生的反应(Hacac为乙酰丙酮;acac为失去一个H原子的乙酰丙酮根)㊂第8期孙楚函等:前驱体转化法制备超高温陶瓷粉体研究进展2867㊀图1㊀TaC 前驱体制备可能发生的反应机理[32]Fig.1㊀Possible reaction mechanism for preparation of TaC precursor [32]常规的前驱体碳热还原法包括前驱体合成㊁固化㊁惰性气氛热解以及最终的碳热还原处理等多个步骤,存在反应时间长㊁生产效率低的问题㊂为优化生产工艺,Cheng 等[33]通过高温喷雾热解(high temperature spray pyrolysis,HTSP)工艺,低成本㊁单步合成了纳米TaC 粉体㊂TaC 前驱体溶液由TaCl 5和酚醛树脂溶解在乙醇和1-戊醇中得到,然后通过喷雾器将其破碎成细小的液滴,液滴处在Ar 气氛的高温管式炉中,再经过溶剂一次性去除㊁热解和1650ħ的快速原位碳热还原,在几分钟内即可制得纳米TaC 粉体㊂但由于采用的是医用雾化器,难以产生足够细小的液滴,且部分产物附着在管式炉内壁上,所以生成的TaC 颗粒存在团聚现象,产率较低,工艺流程需要继续改进㊂图2为高温喷雾热解示意图(CTR 为碳热还原反应)㊂图2㊀高温喷雾热解示意图[33]Fig.2㊀Schematic diagram of high temperature spray pyrolysis [33]单相UHTC 的高温抗氧化能力较弱,尤其是过渡金属碳化物表面被氧化后,无法生成致密氧化膜来阻止内部被进一步氧化㊂例如,当HfC 暴露在空气中时,400ħ以上就开始氧化[34],TaC 在850ħ时即会被完全氧化[35]㊂在实际应用过程中,使用单相UHTC 的情况较少㊂1.2㊀金属醇盐配合物前驱体制备UHTC 固溶体粉体为改善TaC 和HfC 的抗氧化性能,Zhang 等[36]系统地研究了Ta-Hf-C 三元陶瓷在1400~1600ħ等温条件下各种成分的氧化机理,研究表明氧化过程取决于成分㊂与单相TaC 和HfC 陶瓷相比,1TaC-1HfC 和1TaC-3HfC 的抗氧化性显著提高,这是因为氧化生成的三维共晶Hf 6Ta 2O 17-Ta 2O 5结构和致密纯Hf 6Ta 2O 17层都能够抑制O 2扩散,改善抗氧化性㊂因此,与单相UHTC 相比,使用钽醇盐配合物与铪醇盐配合物混合得到前驱体所制备的UHTC 固溶体具有更好的抗高温氧化能力[37]㊂在碳热还原过程中,多相氧化物由于各相反应活化能不同,往往会发生某相优先析出㊁碳化物之间固溶不充分和碳源过剩等问题㊂为解决以上问题,蒋进明[38]以Ta㊁Hf㊁Zr 的氯化物为金属源,乙酰丙酮多齿配体为螯合剂,酚醛树脂为碳源,经200ħ溶剂热处理12h,合成出具有多层核壳结构的前驱体㊂前驱体中心区富含Ta㊁次外层富含Hf(Zr),外壳由树脂包覆㊂该结构的前驱体在热解过程中可以实现外层碳原子向内核逐层扩散,使元素分布均匀,得到粒径为200~300nm 的Ta-Hf(Zr)-C 三元陶瓷纳米粉体㊂图3为Ta-Hf(Zr)-C 碳热还原转化机理示意图㊂2868㊀陶㊀瓷硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷图3㊀Ta-Hf(Zr)-C 碳热还原转化机理示意图[38]Fig.3㊀Schematic diagram for carbothermal reduction synthesis of Ta-Hf(Zr)-C [38]TaC 和HfC 晶体结构相同(均为NaCl 结构)且晶格常数相近(分别为0.445和0.464nm),可以形成不同比例的固溶体,其中Ta 4HfC 5具有目前已知物质中的最高熔点4215ħ[39],是一种极具发展前景的耐超高温陶瓷㊂Cheng 等[40]等以酚醛树脂作为碳源,与摩尔比为4ʒ1的TaCl 5和HfCl 4溶解在乙醇和乙酰丙酮的混合溶剂中,经过磁力搅拌得到Ta 4HfC 5前驱体溶液,随后在Ar 气氛中200ħ油浴交联固化2h,再通过真空蒸馏除去剩余溶剂,接下来在Ar 气氛中进行热解,Ta 2O 5的碳热还原在1000ħ左右开始,1200~1400ħ时,Hf 6Ta 2O 17的碳热还原以及TaC 和HfC 之间的固溶反应同时发生,最后HfC 和TaC 在1800ħ下固溶充分反应,得到粒度为200~300nm㊁元素分布均匀的Ta 4HfC 5粉体㊂高温下生成的熔融Hf 6Ta 2O 17层可作为氧扩散屏障,使得陶瓷具有优秀的高温抗烧蚀性能㊂但1800ħ的固溶温度过高,不利于得到晶粒细小的高质量粉体㊂图4㊀Ta 4HfC 5粉体TEM 照片[42]Fig.4㊀TEM image of Ta 4HfC 5powder [42]改进前驱体合成工艺可以降低HfC 和TaC 发生固溶反应的温度㊂Lu 等[41]利用摩尔比4ʒ1的TaCl 5和HfCl 4与三乙胺㊁甲基叔丁基醚和乙酰丙酮反应后缩聚,得到聚钽铪氧烷(polytantahafnoxane,PTHO),再将其与含烯丙基的树脂混合即得到Ta 4HfC 5前驱体,固化后在1600ħ下热解制备得到了Ta 4HfC 5粉体㊂孙娅楠等[42]则将含烯丙基的树脂替换为酚醛树脂,与PTHO 混合后得到了Ta 4HfC 5前驱体,将前驱体在250ħ下保温2h 以固化,随后在Ar 气氛中1350~1450ħ热解1.5~3.0h,得到粒径为100~200nm㊁晶粒尺寸为25~50nm 的Ta 4HfC 5粉体㊂图4为Ta 4HfC 5粉体的TEM 照片㊂综合以上研究发现,固溶反应发生的温度普遍高于碳热还原反应㊂与Cheng 等[40]和Lu 等[41]相比,孙娅楠等[42]将固溶反应完成温度从1800ħ降至1450ħ,且所得陶瓷粉体粒径更小㊂通过金属醇盐配合物前驱体制备的超高温陶瓷粉体多为碳化物,也可以通过向前驱体溶液中加入硼酸以制备硼化物复相陶瓷粉体㊂IVB 族硼化物陶瓷ZrB 2和HfB 2在高于1200ħ的氧化环境中,表面的B 2O 3保护层将蒸发,因此主要依赖于ZrO 2或HfO 2层作为抗氧化屏障[43-44]㊂在向ZrB 2和HfB 2中添加高价阳离子Ta 5+后,氧化生成的Ta 2O 5可以填充氧晶格空位以减缓O 2传输速率,并与ZrO 2或HfO 2形成中间相,从而增强相稳定性[45]㊂Xie 等[46]采用乙酰丙酮与Zr(OPr)4通过回流生成Zr(OPr)4-x (acac)x ,得到ZrO 2前驱体㊂类似地,使用Ta(OC 2H 5)4作为Ta 源合成Ta 2O 5前驱体,然后在溶液中分别加入酚醛树脂和硼酸,将溶液浓缩㊁干燥获得前驱体粉末后,在800~1800ħ的Ar 气氛中热解,热解过程中金属氧化物优先进行碳热还原生成金属碳化物,在硼源过量的情况下会继续反应生成金属二硼化物㊂图5为ZrB 2-TaB 2在1300ħ热第8期孙楚函等:前驱体转化法制备超高温陶瓷粉体研究进展2869㊀图5㊀ZrB 2-TaB 2在1300ħ热处理2h 的SEM 照片[46]Fig.5㊀SEM image of ZrB 2-TaB 2after heat treated at 1300ħfor 2h [46]处理2h 的SEM 照片㊂ZrB 2和TaB 2之间的固溶反应从1400ħ开始,1800ħ时TaB 2相完全消失㊂与由ZrB 2和TaB 2两相混合的陶瓷粉体相比,固溶体陶瓷粉体在性能上具有哪些差异值得继续研究㊂1.3㊀金属醇盐配合物前驱体制备复相UHTC 粉体另一种提高UHTC 抗氧化性能的方法则是引入SiC,高温下SiC 氧化生成的玻璃相SiO 2可提高多孔结构的金属氧化物致密度,具有良好的抗高温氧化和抗烧蚀性[47]㊂同时两种成分在结晶过程中的相互抑制效应可以起到细化晶粒的作用㊂聚碳硅烷(polycarbosilane,PCS)是一种以Si 和C 交替排列作为聚合物骨架的有机硅化合物,常被用来作为制备SiC 的前驱体[48]㊂Lu 等[49]以三乙胺为共沉淀剂,用TaCl 5㊁正丁醇和乙酰丙酮反应制备得到Ta 2O 5前驱体溶液,将其与PCS 混合后蒸馏得到TaC-SiC 前驱体溶液,前驱体充分交联固化后,在1600ħ的Ar 气氛中热解2h,得到了平均晶粒尺寸50nm 的TaC-SiC 陶瓷粉体㊂图6为1800ħ热解的TaC-SiC 陶瓷粉体的HR-TEM 照片(标尺101/nm 为10个1/nm,下文图17㊁18中标尺含义类似)㊂由图6可知,TaC 和SiC 晶粒以接近球形的形态均匀分散,同时还有少量无定形碳嵌在晶界位置㊂该前驱体合成方法同样适用于IVB 族UHTC,可推广用于制备ZrC-SiC 和HfC-SiC㊂图6㊀1800ħ热解的TaC-SiC 陶瓷粉体的HR-TEM 照片[49]Fig.6㊀HR-TEM images of TaC-SiC ceramics powder pyrolyzed at 1800ħ[49]PCS 的交联主要依靠硅氢化反应,通过向前驱体中加入如二乙烯基苯(divinylbenzene,DVB)等含不饱和C C 键的物质可以进一步提升前驱体的交联程度㊂Cai 等[50]利用该原理,以HfCl 4与异丙醇和乙酰丙酮反应得到铪醇盐配合物,再通过水解得到HfO 2前驱体(polyhafnoxane,PHO),随后将PHO 与PCS 和DVB 混合,控制n (Hf)/n (Si)摩尔比为1ʒ1,交联后在1600ħ下碳热还原得到了元素分布均匀㊁结晶质量高㊁粒径分布窄的HfC-SiC 复相陶瓷粉末㊂图7为HfC-SiC 复相陶瓷的TEM 照片,可以观察到分别属于HfC 和SiC 的晶格条纹㊂由于PHO 的弱极性,其与PCS 和DVB 具有良好的相容性,可以大范围改变n (Hf)/n (Si)摩尔比来调控陶瓷粉体成分㊂合成前驱体的单体中交联位点越多,前驱体越易形成高度交联的三维网状结构㊂每个四乙氧基硅烷(tetraethoxysilane,TEOS)分子中含有四个Si O C 键可供交联,是另一种理想的制备含Si 前驱体的原料㊂Patra 等[51]采用TEOS 与HfCl 4㊁乙酰丙酮㊁对苯二酚反应合成HfC-SiC 前驱体㊂经过回流和固化后,在1500ħ的Ar 气氛中发生碳热还原反应,生成HfC-SiC 陶瓷粉体㊂图8为1500ħ热解的HfC-SiC 前驱体亮场TEM 照片和平均粒径㊂由图8可知,碳热还原所生成的球形HfC 和SiC 颗粒平均尺寸为25~50nm㊂由于对苯二酚和四乙氧基硅烷具有较高的C㊁Si 含量,因此前驱体在热解过程中质量损失较少,1600ħ时陶瓷产率高达65%,具有很好的应用前景㊂PCS 作为SiC 前驱体的缺陷在于其常温下为固态,需要利用二甲苯等有机溶剂将其配制成溶液使用,增2870㊀陶㊀瓷硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷加了前驱体合成的复杂程度㊂Wang 等[52]采用常温下为液态的低分子量SiC 前驱体(LPVCS)与HfCl 4㊁乙酰丙酮和1,4-丁二醇反应合成了HfC-SiC 前驱体(PHCS)㊂HfO 2和SiO 2的碳热还原主要发生在1400~1600ħ,生成的HfC-SiC 复相陶瓷粉体的SEM 照片和EDS 分析如图9所示㊂与PCS 相比,LPVCS 结构中引入的V4分子具有 CH CH 2基团,可在较低温度下实现自交联,有利于陶瓷产率的提升[53]㊂同时LPVCS 中较高的碳含量可以补偿PHCO 热解产物中碳含量的不足,制备出不含HfO 2和微量游离碳的高性能HfC-SiC 陶瓷㊂图7㊀1600ħ热解的HfC-SiC 粉末TEM 照片[50]Fig.7㊀TEM images of HfC-SiC powder pyrolyzed at 1600ħ[50]图8㊀1500ħ热解的HfC-SiC 前驱体亮场TEM 照片和平均粒径[51]Fig.8㊀Bright-field TEM image and average particle size of HfC-SiC precursor pyrolyzed at 1500ħ[51]第8期孙楚函等:前驱体转化法制备超高温陶瓷粉体研究进展2871㊀图9㊀HfC-SiC 粉末的SEM 照片和EDS 分析[52]Fig.9㊀SEM images and EDS analysis of HfC-SiC powder [52]㊀㊀综上可见,合成金属醇盐配合物前驱体所需的原料结构简单,反应时间较短㊂但由于前驱体中存在氧元素,有可能会导致生成的UHTC 粉体中有氧残留,使陶瓷高温抗氧化性能和机械性能下降㊂另外为防止金属醇盐水解,该反应需全程在惰性气氛中进行,对设备要求较高㊂2㊀基于格氏反应的前驱体制备UHTC 粉体基于格氏反应的前驱体制备工艺主要采用茂金属化合物和含不饱和键的格氏试剂合成单体,再通过与非金属源分子的聚合反应得到前驱体㊂金属醇盐配合物前驱体的各目标元素由不同种聚合物提供,多数通过机械搅拌的方法实现分子间的混合㊂不同的是,基于格氏反应的前驱体中金属源与非金属源在同种聚合物分子中,实现了分子内的混合㊂所合成的聚合物分子包括线型聚合物与网状聚合物㊂2.1㊀线型聚合物前驱体制备UHTC 粉体合成线型聚合物前驱体的原料通常依靠分子两端的基团发生缩聚反应,交联程度相较于网状聚合物更低,可以通过在主链上插入交联位点来减少热解过程中的质量损失㊂Cheng 等[54]在四氢呋喃(tetrahydrofuran,THF)溶剂中利用反-1,4-二溴-2-丁烯与镁反应制备格氏试剂,再与Cp 2HfCl 2和氯甲基三甲基硅烷通过缩聚合成了主链包含Hf C㊁Si C 和 CH CH 基团的线性PHCS 前驱体聚合物,图10为前驱体合成过程中可能发生的化学反应㊂前驱体在经过1600ħ热解后得到了元素分布均匀的HfC-SiC 纳米复合陶瓷粉体㊂前驱体主链中的不饱和 CH 2CH CHCH 2 基团提供了潜在的交联位点或反应位点,可用于后续固化或改性㊂图10㊀PHCS 前驱体合成过程中可能发生的反应[54]Fig.10㊀Reactions that may occur during synthesis of PHCS precursors [54]基于格氏反应的MC-SiC(M =Zr,Hf)前驱体分子结构中往往含有M C Si 键,普遍认为该键是由格氏反应所致㊂Gao 等[55]提出了一种新的前驱体合成机制,该机制基于㊃MgCl 辅助下的活性物质Cp 2Zr(II)的自由基聚合,合成过程如图11所示,首先将二氯二茂锆Cp 2ZrCl 2与Mg 和四氢呋喃在60ħ下搅拌混合2872㊀陶㊀瓷硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷4h 后冷却,得到活性物质双环戊二烯基锆Cp 2Zr (II),再将Cp 2Zr (II)分别与CH 3Si (CH CH 2)Cl 2和(CH 3)2Si(CH 2Cl)2在110ħ下反应16h,经过冷却过滤并真空浓缩得到了含有[ Zr C Si ]n 主链结构的单源聚合物前驱体聚锆碳硅烷(PZCS-1,PZCS-2)㊂随后将前驱体在N 2气氛中进行热解,SiO 2和ZrO 2相在1000ħ时析出,随着温度继续升高转化为SiC 和ZrC 相,且均匀分布在自由碳基体中,形成ZrC /SiC /C 复合陶瓷㊂由于该前驱体为线型聚合物且不含可作为交联位点的不饱和基团,热解过程中质量损失较为严重,900ħ时陶瓷产率仅有43.9%㊂图11㊀PZCS-2前驱体合成过程[55]Fig.11㊀Synthesis process of the PZCS-2precursor [55]2.2㊀网状聚合物前驱体制备UHTC 粉体与线型聚合物前驱体相比,合成网状聚合物前驱体的原料多含有三个以上的交联位点,前驱体交联程度高,质量损失较少,有利于陶瓷产率的提高㊂Wang 等[56]通过格氏反应将Cp 2ZrCl 2和CH 2 CHMgCl 制成Cp 2Zr(CH CH 2)2,然后将其与B 源H 3B㊃SMe 2混合,利用氢化反应得到网状结构的大分子前驱体聚锆碳硼烷(polyzirconcarborane,PZCB),合成机理如图12所示㊂随后将前驱体放置于Ar 气氛的石墨管式炉中进行热解,1600ħ时碳热还原完全,得到充分结晶且分布均匀的ZrC-ZrB 2陶瓷粉体,继续加热至2200ħ,产物失重仅为2.5%,说明该复相陶瓷粉体具有良好的耐热性㊂在该合成过程中,利用了硼烷分子具有三个反应位点的特征,以其作为骨架合成了网状大分子,使得前驱体充分交联㊂SiBNC 非晶陶瓷在2000ħ仍具有很好的高温稳定性,而引入过渡金属元素可以进一步抑制其在高温下的结晶与氧化[57]㊂龙鑫[58]将锆源(Cp 2ZrCl 2)与格氏试剂(CH 2 CHCH 2MgCl)反应制备得到双官能度的活性单体(PZC),然后引入低分子量聚硼硅氮烷(LPBSZ),PZC 中的C C 键与LPBSZ 中的Si H 发生硅氢化反应,ZrC /SiBNC 前驱体合成机理如图13所示(Me 3Si 为三甲基亚砜)㊂未参与反应的C C 键则为后续交联提供活性位点,最终形成网状结构的ZrC /SiBNC 前驱体㊂随后将前驱体置于Ar 气氛中经过1200ħ热解生成ZrC /SiBNC 陶瓷粉体,其中ZrC 纳米颗粒均匀分散在无定形SiBNC 基体中㊂ZrC 相提高了SiBNC 的第8期孙楚函等:前驱体转化法制备超高温陶瓷粉体研究进展2873㊀热稳定性,经过1800ħ以上高温处理后,ZrC /SiBNC 仍能够保持均匀细小的纳米晶结构,同时SiBNC 也改善了ZrC 的耐高温氧化性能㊂但该前驱体的不足之处在于碳含量过高导致陶瓷粉体产物中含有过量的碳,影响UHTC 的高温抗氧化性能㊂图12㊀PZCB 前驱体合成机理[56]Fig.12㊀Synthesis mechanism of PZCB precursor[56]图13㊀ZrC /SiBNC 前驱体合成机理[58]Fig.13㊀Synthesis mechanism of ZrC /SiBNC precursor [58]基于格氏反应的前驱体制备工艺实现了各目标元素在聚合物分子内的混合,比金属醇盐配合物前驱体混合更加充分,能更好地避免陶瓷产物中元素偏析现象的发生㊂同时原料中不含氧元素,热解过程中不会发生碳热还原反应,能降低热解温度㊂但该工艺的原料结构较为复杂,反应时间较长,为避免合成过程中引入空气中的氧等杂质,反应必须在保护气氛中进行,对设备要求较高㊂3㊀引入支链的前驱体制备UHTC 粉体在制备引入支链的前驱体过程中,需以一种聚合物分子作为主链,再将其他含目标元素的小分子通过反应作为支链连接到主链上㊂常见的作为主链的大分子有聚碳硅烷和聚硅氮烷等,其分子结构中包含大量可与含目标元素的小分子发生交联反应的基团,同时自身足够大的分子量可避免在热处理过程中分解挥发㊂3.1㊀以聚碳硅烷作主链制备UHTC 粉体聚碳硅烷的主链由Si 和C 交替组成,Si 和C 上连接有H 或 CH 2 CH CH 2等基团作为交联位点[48],通过向主链上引入UHTC 组分,热解后可原位生成含SiC 的UHTC 粉体㊂Amorós 等[59]系统性地研究2874㊀陶㊀瓷硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷图14㊀1350ħ热解的SiC-TiC-C 陶瓷粉体的SEM 照片[59]Fig.14㊀SEM image of SiC-TiC-C ceramics powder pyrolyzed at 1350ħ[59]了采用聚二甲基硅烷(polydimethylsiloxane,PDMS)和PCS 与Cp 2MCl(M =Ti,Zr,Hf)反应制备SiC-MC-C 陶瓷粉体的机理和工艺流程㊂与PDMS 相比,PCS 中的Si H 键促进了前驱体的交联,提高了陶瓷产率,金属配合物则通过取代反应连接在前驱体的网状结构中㊂经过900ħ热解后,前驱体转变为非晶态陶瓷,结晶化在1350ħ下基本完成,生成由β-SiC㊁MC 以及自由碳组成的复相陶瓷粉体,但仍有部分非晶态物质存在㊂图14是1350ħ热解所得的SiC-TiC-C 陶瓷粉体的SEM 照片㊂该研究采用同种前驱体转化工艺成功制备出了含IVB 族三种元素碳化物的复相UHTC 粉体,但对热解过程的探究不够深入,1350ħ时结晶尚未完成㊂通过对PCS 进行改性,可以进一步提高前驱体交联程度㊂Yu 等[60]以含烯丙基的聚碳硅烷AHPCS(商品名SMP10)为SiC 源,与TaCl 5的CHCl 3溶液混合后,在真空中加热至160ħ脱除溶剂得到前驱体,前驱体合成过程如图15所示,随后将前驱体在Ar 气氛下的管式炉中进行热解,得到SiC-TaC-C 陶瓷粉体㊂研究发现,随着热解温度升高,前驱体由于发生脱氢耦合反应而失重,在900ħ时聚合物完全转化为非晶陶瓷粉末,1200ħ时TaC 相开始析出,并被非晶态碳薄壳所包裹,形成核壳结构的TaC@C 纳米颗粒,而β-SiC 相则在1400ħ下结晶㊂所得的β-SiC 和TaC 的晶粒尺寸均小于30nm㊂前驱体热解后的游离碳需要通过生成TaC 来消耗,由于没有额外添加碳源,所以需要准确掌握TaCl 5和AHPCS 的比例以保证陶瓷产物中有少量包裹在TaC 晶粒表面的游离碳㊂图15㊀SiC-TaC-C 前驱体合成过程[60]Fig.15㊀Synthesis of SiC-TaC-C precursor [60]在利用引入支链的前驱体制备含N 原子的超高温陶瓷粉体时,Wen 等[61]以AHPCS 为SiC 源,四(二甲氨基)铪(TDMAH)为Hf 源和N 源合成SiHfCN 陶瓷前驱体㊂AHPCS 中的Si H 键可与TDMAH 中的N CH 3键反应生成Si N Hf 键,使Hf 连接到大分子上㊂Si H 键还会与AHPCS 侧链上的烯丙基发生硅氢化反应以增加前驱体交联程度,可能发生的化学反应如图16所示㊂热解后所得UHTC 组分为HfC 0.87N 0.13,其被碳层包裹镶嵌在SiC 基体中,两相的晶粒尺寸均小于100nm㊂2~4nm 厚的碳层可作为扩散屏障,有效。
先驱体转化法制备连续纤维增韧陶瓷基复合材料的研究进展李涛;陈秋阳;匡乃航;王非;王智博【摘要】The research and development of continuous-fiber-reinforced ceramic matrix composites fabricated by pre-cursor-infiltration-pyrolysis was reviewed in this paper .The studies on precursor , fiber and properties were included .The ceramic matrix composites application and development prospects were pointed out at last .%介绍了先驱体转化法制备连续纤维增强陶瓷基复合材料的研究现状,简要综述了聚碳硅烷、聚硅氮烷、聚硅氧烷3种先驱体的研究现状以及增强纤维的种类。
分析了陶瓷基复合材料的应用现状和今后的研究方向。
【期刊名称】《纤维复合材料》【年(卷),期】2014(000)001【总页数】5页(P17-21)【关键词】先驱体转化法;先驱体;增强纤维;陶瓷基复合材料【作者】李涛;陈秋阳;匡乃航;王非;王智博【作者单位】驻哈尔滨地舰船配套军事代表室,哈尔滨150046;哈尔滨玻璃钢研究院,哈尔滨150036;哈尔滨玻璃钢研究院,哈尔滨150036;哈尔滨玻璃钢研究院,哈尔滨150036;哈尔滨玻璃钢研究院,哈尔滨150036【正文语种】中文陶瓷材料具有耐高温、抗氧化、耐腐蚀,弹性模量高,抗压强度大等优点,在耐高温领域有着较大的应用价值。
但是,陶瓷材料的脆性较大限制了其应用范围,连续纤维增强陶瓷基复合材料(Continuous-Fibre-Reinforced Ceramic Matrix Composites,简称CFRCMCs)克服了单一陶瓷材料脆性断裂的缺点,提高了材料的抗热震冲击能力[1],同时它保持了陶瓷基体耐高温、低膨胀、低密度、热稳定性好的优点,大幅度提高了单体陶瓷的韧性,近年来得到研究者的广泛关注[2]。
先驱体转化SiBCN陶瓷的制备、性能与应用
邵长伟;王驰原;龙鑫;王小宙
【期刊名称】《航空制造技术》
【年(卷),期】2024(67)1
【摘要】先驱体转化法是制备高性能陶瓷材料的重要方法,尤其在连续纤维及其复合材料(FRCMC)的制备、元素组成与微结构调控等方面具有显著优势。
先驱体转化SiBCN陶瓷具有多元素含量可调、化学键合结构可控的特点,构建了不同结构特征和特殊性能的陶瓷材料。
近几年,先驱体转化SiBCN陶瓷发展呈现出新的特点,结构功能一体化设计与制备技术受到了国内外的广泛关注。
本文主要梳理了2016年至今先驱体转化SiBCN陶瓷的国内外研究进展,首先简要介绍先驱体转化SiBCN 陶瓷的主要特点,然后以先驱体转化陶瓷产物的典型特点为分类依据,分别从SiBCN 陶瓷先驱体及其陶瓷产物、连续SiBCN陶瓷纤维、SiBCN基复合材料和功能化SiBCN陶瓷4个方面综述了主要研究进展,提出了未来发展趋势和重点任务,期望为SiBCN陶瓷研制与应用研究提供参考,促进我国先进陶瓷材料的发展进步。
【总页数】26页(P40-65)
【作者】邵长伟;王驰原;龙鑫;王小宙
【作者单位】国防科技大学空天科学学院新型陶瓷纤维及其复合材料重点实验室【正文语种】中文
【中图分类】TQ1
【相关文献】
1.活性填料在先驱体转化法纤维增强陶瓷基复合材料中的应用Ⅱ——复合材料的制备及其表征
2.SiBCN 陶瓷先驱体的制备和应用研究进展
3.SiBCN先驱体转化陶瓷的计算机模拟研究
4.SiBCN陶瓷先驱体固化及陶瓷化行为分析
5.一种先驱体转化陶瓷涂层的制备及其现场应用研究
因版权原因,仅展示原文概要,查看原文内容请购买。
多孔陶瓷的制备工艺及其研究进展*毕秋1,李克1,倪新梅2,李飞3(1 南昌大学机电工程学院,南昌330031;2 无锡市惠山区堰桥街道科技办,无锡214174;3 上海交通大学金属基复合材料国家重点实验室,上海200240)摘要多孔陶瓷作为一类新型的功能陶瓷材料,具有透过性好、耐高温、耐腐蚀等诸多优良性能,已广泛地应用于冶金、化工、环保等领域。
概述了多孔陶瓷的传统制备工艺及其研究进展,着重介绍了多孔陶瓷新的制备工艺及其发展方向。
关键词多孔陶瓷制备工艺前景Preparation Technology and Research Development of Porous CeramicsBI Qiu1, LI Ke1, NI Xinmei2, LI Fei3(1 School of Mechanical Engineering, Nanchang University, Nanchang 330031;2 Office of Science and technology, Road Yanqiao of Huishan District, Wuxi 214174;3 Key Laboratory of Metal Matrix Composites,Shanghai Jiaotong University, Shanghai 200240)Abstract As a new-type functional ceramic materials, porous ceramics have been applied in metallurgy, Chemical industry and environmental protection etc. In this article the traditional fabrication methods for preparing the porous ceramics and their new research progress are summarized, the new preparation techniques and the developing trandency are introduced especially.Key words porous ceramics, preparation technology, prospect多孔陶瓷也称为气孔功能陶瓷,它是一种新型陶瓷材料,是成型后经高温烧成制得,体内具有大量彼此相通或闭合气孔的陶瓷材料[1,2]。
多孔SiC陶瓷的制备与应用
多孔SiC陶瓷是一种具有特殊结构和优异性能的材料,广泛应用于催化剂载体、过滤器、电介质、热障涂层等领域。
本文将介绍多孔SiC陶瓷的制备方法和应用。
多孔SiC陶瓷的制备方法有多种,常见的包括模板法、泡沫法、聚合物法等。
模板法是最常用的制备方法之一。
它的原理是利用模板材料,如泡沫镍、泡沫钛等,通过化学气相沉积(CVD)或浸渍-烧结法制备多孔SiC陶瓷。
在制备过程中,首先将模板材料浸泡在SiC前驱体溶液中,让其充分浸渍。
然后,利用CVD或烧结技术,将SiC前驱体转化为SiC 陶瓷。
通过高温处理,将模板材料烧蚀掉,留下多孔的SiC陶瓷。
多孔SiC陶瓷具有许多优异的性能,使其在各个领域得到广泛应用。
多孔结构赋予多孔SiC陶瓷较大的比表面积和孔隙度,使其具有良好的吸附性能和催化性能。
多孔SiC陶瓷常用作催化剂的载体,用于吸附废气中的有害物质或催化反应。
多孔SiC陶瓷具有优异的过滤性能,可用作高温气体的过滤器。
在高温环境下,多孔SiC陶瓷能有效过滤掉细颗粒和有害物质,保护设备和环境。
多孔SiC陶瓷还可用作电介质材料。
其高温稳定性和低电介质损耗使其适用于电子设备和高温电容器。
多孔SiC陶瓷还可用作热障涂层材料,能有效抵御高温和氧化介质的侵蚀,用于涡轮发动机等高温环境中。
先驱体转化陶瓷基复合材料的性能及应用研究进展摘要:先驱体转化法是近些年发展起来的制备陶瓷基复合材料(CMCs)的新方法。
该方法工艺简单,制备温度低,可通过先驱体分子设计制备出所需组成和结构的陶瓷基体,是一种很有前途的制备连续纤维增强陶瓷基复合材料(CFRCMCs)的工艺。
所谓先驱体陶瓷(又称前驱体)转化陶瓷是通过化学合成的方法制得可经预处理转化为陶瓷材料的聚合物,进而热处理获得传统陶瓷工艺难以获得的先进陶瓷材料。
本文综述了先驱体转化陶瓷的发展历史、制备技术的特点、制备工艺、组成结构和性能的发展变化研究现状情况。
关键词:陶瓷基复合材料;先驱体转化法;技术特点;成型工艺;发展趋势。
陶瓷材料作为一种结构材料,因其具有高强度、高硬度、耐磨损、耐高温和抗腐蚀等优异性能,能应用于高温和某些苛刻环境中,被认为是21世纪高温结构部件最有希望的候选材料和“最终材料的梦想”。
其作为热结构材料主要应用在航空航天发动机涡轮的热端部件、大功率内燃机的增压涡轮、固体火箭发动机燃烧室和喷管以及完全代替金属的车辆发动机。
然而,作为结构材料,单相陶瓷的韧性很低,可瞬间即发生灾难性破坏,因此必须改善单相陶瓷的韧性。
从材料的断裂机理分析,提高陶瓷韧性的主要途径是:在陶瓷材料中设置其他耗能机制或形成能阻碍裂纹扩展的机制。
引入增强相是改善陶瓷韧性的有效途径,为此材料研究者提出了陶瓷基复合材料(Ceramic Matrix Composites,CMCs)的概念。
CMCs是在陶瓷基体中通过引入第二相来提高强度和韧性的多相材料,又称多相复合陶瓷或复相陶瓷。
先驱体转化法制备连续纤维增强陶瓷基复合材料(Continuous Fiber Reinforced Ceramic Matrix Composites,CFCC)是将耐高温的纤维植入陶瓷基体中形成的一种高性能复合材料。
由于其具有高强度和高韧性,特别是具有与普通陶瓷不同的非失效性断裂方式,使其受到世界各国的极大关注。
多孔陶瓷材料制备方法与应用进展
黄汶基;吴贤格;林志朋;黄妹;江嘉怡;温桂军;陈菲菲
【期刊名称】《山东化工》
【年(卷),期】2024(53)9
【摘要】多孔陶瓷材料是以陶瓷材料为基础开发多孔洞的多功能材料,其特殊性在具有高度开放的孔隙结构、高渗透率、比表面积大、轻量级、热稳定性、高耐化学腐蚀等优点,因此制备多孔陶瓷方法成为材料合成与应用的重要发展项目。
由于陶瓷材料在粉末合成、成型方法和热处理过程中的多样性,可以控制材料的性质和微结构,从而应用在多孔陶瓷材料制备方法上。
本文综述了多孔陶瓷材料的制备方法及其特点,指出不同的制备工艺会导致不同的孔洞大小和孔隙率。
同时,探讨了多孔陶瓷材料在载体、过滤、分离、传感和催化等方面的功能性表现,高端应用在能源与储能、生物医学、智能化等领域的应用和发展。
【总页数】4页(P106-109)
【作者】黄汶基;吴贤格;林志朋;黄妹;江嘉怡;温桂军;陈菲菲
【作者单位】肇庆学院环境与化学工程学院;肇庆市肇水水务发展有限公司
【正文语种】中文
【中图分类】TQ174;TM285
【相关文献】
1.多孔陶瓷材料的制备与应用进展
2.多孔陶瓷材料的制备与应用研究进展
3.多孔陶瓷材料的制备与应用进展
4.隔热用多孔陶瓷材料制备方法的研究进展
5.多孔陶瓷材料的制备与应用进展
因版权原因,仅展示原文概要,查看原文内容请购买。
聚合物先驱体转化法制备多孔陶瓷的研究进展涂建勇, 穆阳阳, 许海龙, 殷小玮, 成来飞(西北工业大学 超高温结构复合材料国防科技重点实验室,西安 710072)摘要:聚合物转化陶瓷(polymer derived ceramics ,PDCs )制备技术简单,烧结温度低,可设计性强,40年来得到了极大的发展。
本文综述了多孔PDCs 的研究进展,包括模板法、发泡法、冷冻铸造技术、增材制造技术等制备方法;此外,还对陶瓷前驱体如聚碳硅烷、聚硅氧烷、聚硅氮烷等分子侧链设计以调整陶瓷产物的组成、微结构、力学性能等的研究现状进行了综述;提出未来发展的方向是增材制造技术制备多孔PDCs 及陶瓷前驱体分子层面的设计。
关键词:多孔PDCs ;制备方法;增材制造技术;陶瓷前躯体分子设计doi :10.11868/j.issn.1005-5053.2018.000097中图分类号:TM285 文献标识码:A 文章编号:1005-5053(2019)04-0001-11聚合物转化陶瓷(polymer derived ceramics ,PDCs )是通过热处理有机聚合物前驱体,经成型交联由热熔性聚合物转化为热固性聚合物,再经高温裂解最终获得陶瓷产物[1];它是制备新型高温陶瓷材料的方法之一。
1960年,Ainger 等[2]和Chantrell 等[3]首先采用有机化合物作为陶瓷先驱体制备了非氧化物陶瓷。
之后Verbeek 等[4-5]分别于1973年和1974年在高温条件下,利用有机聚合物转化陶瓷技术制得直径较小的Si 3N 4/SiC 陶瓷纤维。
1975年,Yajima 等[6]首次实现了通过聚碳硅烷转化制备SiC 基陶瓷纤维。
截至目前,PDCs 相关的研究得到了极大的发展。
与传统的陶瓷制备方法相比,PDCs 制备方法的优点体现在四个方面:(1)传统聚合物成型方法,如注塑成型、挤出成型、树脂转化模塑(resin transfer molding ,RTM,)等方法均可以借助聚合物转化陶瓷法进行成型加工,克服了传统陶瓷由于高熔点导致难以加工成型的缺点[7];(2)降低陶瓷的制备温度[8];(3)可控制备不同陶瓷化程度的中间产物[9];(4)可以利用前驱体聚合物的性质,如热解释放气体等来制备多孔陶瓷[9]。
多孔陶瓷由于具有低密度、抗热震性好、良好的化学稳定性等优点而广泛应用于过滤、吸附、轻质结构材料、分离膜、传感器及人体植入材料等。
然而多孔陶瓷的应用取决于其自身的孔径大小及分布、比表面积、开/闭孔等孔性质,因此针对多孔陶瓷,开发多种可控制备的方法至关重要。
其中,利用PDCs 技术制备多孔陶瓷是近年来研究的热点,鉴于此,本文详细介绍多孔PDCs 的制备方法及PDCs 前驱体的最新研究进展。
1 PDCs 制备方法不同的制备方法可以得到不同结构的多孔PDCs 材料,聚合物裂解过程均可以产生孔结构(孔隙率10%~20%),本文所述的多孔PDCs 陶瓷主要是高气孔率的聚合物转化陶瓷。
制备多孔PDCs 陶瓷的方法主要包括模板法、气体发泡法、冷冻铸造技术及增材制造技术等。
1.1 模板法1.1.1 模板复制技术模板复制技术是一种制备多孔陶瓷最为常用的方法,其原理如图1所示[10]。
在多孔模板上涂刷聚合物或浸渍聚合物浆料,之后裂解聚合物并去除模板,即可得到和初始模板孔结构类似的多孔陶瓷。
此方法得到的多孔陶瓷的孔形式,尺寸和数量由初始模板决定,化学组分由陶瓷前驱体类型及加工过程决定。
由于前驱体在裂解过程中释放小分子气体,形成的多孔陶瓷的孔壁同样为中空/多孔结构,因而该方法制备的多孔陶瓷的机械强度较低[11]。
按照模板在处理过程中的状态分为硬模板法和软模板法。
软模板是指在裂解的过程中,模板低温裂解;硬模法则在裂解过程中不发生裂解,模板的去除需要额外的处理过程,如刻蚀等。
收稿日期:2018-08-21;修订日期:2018-12-26基金项目:国家自然科学基金(51332004)通讯作者:许海龙(1988—),男,博士,主要从事超高温陶瓷基复合材料隐身用碳基吸波剂的制备及吸波性能的研究,(E-mail )xuhl@ 。
2019 年第 39 卷航 空 材 料 学 报2019,Vol. 39第 4 期第 1 – 11 页JOURNAL OF AERONAUTICAL MATERIALSNo.4 pp.1 – 11(1)软模板法最早出现的软模板法是以海绵为模板,通过浸渍陶瓷浆料制备多孔陶瓷。
之后木材[12]、珊瑚[13]、聚合物泡沫[14]等被用作模板来制备多孔陶瓷。
Ceron-nicolt等[14]采用软模板法,以聚硅氧烷为前驱体制备了多孔陶瓷,采用边长为50 mm的矩形开孔聚氨酯泡沫,首先把聚硅氧烷挤压浸渍到聚氨酯泡沫中,之后在烘箱中190 ℃加热2 h,使树脂固化;随后进行包含苯基甲基聚硅氧烷浆料的浸渍,290 ℃加热2 h,这个过程伴随着聚合物裂解,产生气孔形成内部泡沫结构;最后是氩气保护下的裂解过程,500 ℃下去除模板,1000 ℃下裂解聚合物2 h。
图2(a)是用甲基聚硅氧烷浆料浸渍裂解得到的蜂窝状陶瓷的结构,图2(b)是用苯基甲基聚硅氧烷浆料浸渍裂解得到的分级多孔结构的陶瓷照片,显示出软模版法可以通过选择不同的软模版对制备多孔陶瓷的孔进行有效的调控。
软模板法制备多孔PDCs涉及的聚合物前驱体主要包括聚硅氧烷[15-16]、聚硼硅氧烷[15]、聚硅氮烷[17]等。
根据模板的不同所制备的多孔陶瓷的孔隙率在60%~ 90%之间,所得孔径最大可达2500 μm[14],小孔最小可达3 nm[16]。
(2)硬模板法Yan等[18]以烯丙基聚碳硅烷(黏度0.045~ 0.120 Pa•s,密度0.998 g/cm3)为前驱体,以介孔二氧化硅SBA-15和介孔硅泡沫为模板,在1000 ℃下高温裂解得到多孔碳化硅陶瓷。
图3为制得的多孔陶瓷的TEM照片。
由图3看出,所得到的多孔陶瓷的比表面积较高,孔壁厚度比模板的孔径小,这是因为聚合物转化为陶瓷的过程中发生收缩,制备陶瓷的孔的有序性和模板高度一致。
Majoulet 等[19]以介孔碳模板,以主链包含—[H2Si—NH]n—和—[HAl—N(R)]n—(R = CH2CH3)的三种聚合物为混合前驱体,经过1000 ℃裂解及氨气刻蚀得到比表面积182~326 m2/g,孔径分布在4.1~5.9 nm,孔体积在0.51~0.65 cm3/g的有序介孔硅铝碳氮陶瓷。
与软模板法相比,硬模板法所制备的多孔PDCs的孔径分布均匀,孔径较小,比较面积较大。
由于硬模板法所采用的硬模板的孔径较小,前驱体浸渍较为困难,因此前驱体应具有较小的黏度。
采用的前驱体包括聚硅氧烷[19]、聚碳硅烷[18]、聚硅氮烷[20-21]、聚硼氮烷[22-23]等。
Macropores DensestrutsInfiltratedPPPorousstrutsPyrolyzedPPMacropores图 1 模板复制技术制备多孔陶瓷示意图[10]Fig. 1 Schematic diagram of replication technology for preparation of porous ceramics[10](a)(b)1 mm 1 mm图 2 浸渍不同前驱体得到的碳化硅多孔陶瓷的SEM照片 (a)甲基聚硅氧烷浆料;(b)苯基甲基聚硅氧烷浆料Fig. 2 SEM images of porous SiC ceramics prepared with different kinds of slurry (a)methyl-polysiloxane slurry;(b)phenylmethyl-polysiloxane slurry2航 空 材 料 学 报第 39 卷1.1.2 填料损失法填料损失法是指通过填料占据相应空间,并在获得陶瓷后刻除填料制备多孔陶瓷的方法。
该方法制备多孔陶瓷的间隔是密实的,与模板复制技术相比其力学性能较好,同时所制备的多孔陶瓷的孔体积可以在20%~90%之间调控,孔径可以在1~100 μm 之间调控,强度在10~30 MPa 之间。
Wang 等[24]采用硬模板法制备了三维有序介孔SiC 陶瓷,采用的前驱体是低分子量聚甲基硅烷,模板是不同粒径的单分散氧化硅微球(112~700 nm );在裂解后用HF 将模板刻蚀掉,图4是所制备的多孔陶瓷的TEM 照片,所得陶瓷的孔径在80~600 nm 之间,比表面积在300~580 cm 3/g 。
根据前驱体种类的不同,可分别制备蜂窝状SiOC 陶瓷(以陶瓷预制体聚合物为前驱体, 甲级丙烯酸甲酯微球为填料)[25],SiC泡沫陶瓷(丙烯基氢化硅氧烷为前驱体,聚甲基丙烯酸甲酯微球为填料)[26],SiCN 多孔陶瓷(聚乙烯硅氮烷为前驱体,聚苯乙烯微球为填料)[27-28]等。
1.1.3 陶瓷前驱体共混模板法该方法是通过高产率的前驱体与低产率的前驱体搭配使用,其中一种前驱体作为致孔剂,另一种作为基体相[29]。
例如用聚甲基硅氧烷,聚二甲基硅氧烷,聚甲基苯基硅氧烷搭配使用,之后在1 200 ℃,N 2条件下裂解SiOC 多孔陶瓷,在升温至100~400 ℃时,聚二甲基硅氧烷裂解为小分子,导致内部联通的多孔的产生;当聚二甲基硅氧烷的质量分数在40%~80%之间变化时,所得的多孔陶瓷的孔体积在45%~55%之间变化[30]。
这种方法对孔径和孔形式的控制比较困难,但却是制备较大孔径多孔陶瓷的一种简便易行的方法。
Tamayo 等[31]以聚二甲基硅氧烷和四乙氧基硅烷为混合前驱体制备了表面孔径在6 μm ,底部孔径为13 μm 的梯度多孔SiOC 陶瓷。
Shen 等[32]以聚硼氮烷及甲苯为混合前驱体,500 ℃氩气条件下发泡,之后在1500 ℃氩气气氛下裂解得到多孔SiBCN 陶瓷。
通过调整两种前驱体的比例可以在62%~87%之间调整其孔隙率,相应的压缩强度在3~36 MPa 。
1.2 气体发泡法该方法在液体体系中产生或注入气泡(液相体系可以是均质液相或者分散有固体颗粒的浆料),之后浸渍裂解得到多孔陶瓷。
鼓气发泡技术中常用的气体是CO 2,在5.5 MPa 时,CO 2会发生汽化,42 MPa 时会液化。
将聚合物前驱体与气态,液态或超临界的CO 2进行饱和浸透,之后降低压力,导致热力学不稳定,这个过程中伴随着气泡的成核与形成过程,后面得到孔径在2~50 μm 的多孔陶瓷[33]。
Wolff 等[34]首先将CO 2溶解在熔融的聚甲基硅氧烷中,在87 ℃下释放压力发泡,形成泡沫状前驱体,随后在800 ℃及N 2气氛下裂解,之后在100 ℃交联;图5是制备的硅氧碳陶瓷的SEM100 nm50 nm100 nm 100 nm(a)(b)(c)(d)图 3 硬模板制备多孔碳化硅陶瓷的TEM 照片[18] (a ),(b )SBA-15模板;(c ),(d )介孔氧化硅模板Fig. 3 TEM images of porous ceramics prepared by hard template methods[18](a ),(b )SBA-15 template ;(c ),(d )mesoporous silica template第 4 期聚合物先驱体转化法制备多孔陶瓷的研究进展3照片,从图5可以看出,增大CO 2的量,孔径并没有较大的改变,同时把发泡温度从75 ℃升高至95 ℃,孔体积从89%下降至64%,裂解温度从1000 ℃升高至1400 ℃时,压缩强度从8 MPa 下降至1 MPa 。
