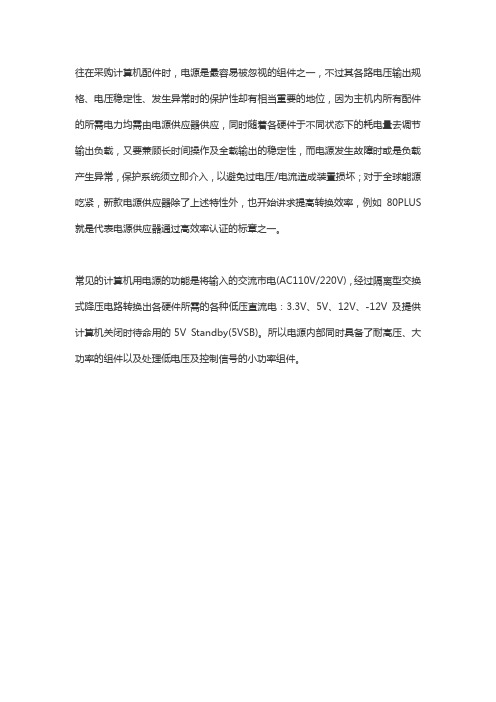

往在采购计算机配件时,电源是最容易被忽视的组件之一,不过其各路电压输出规格、电压稳定性、发生异常时的保护性却有相当重要的地位,因为主机内所有配件的所需电力均需由电源供应器供应,同时随着各硬件于不同状态下的耗电量去调节输出负载,又要兼顾长时间操作及全载输出的稳定性,而电源发生故障时或是负载产生异常,保护系统须立即介入,以避免过电压/电流造成装置损坏;对于全球能源吃紧,新款电源供应器除了上述特性外,也开始讲求提高转换效率,例如80PLUS 就是代表电源供应器通过高效率认证的标章之一。
常见的计算机用电源的功能是将输入的交流市电(AC110V/220V),经过隔离型交换式降压电路转换出各硬件所需的各种低压直流电:3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Standby(5VSB)。
所以电源内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。
电源转换流程为交流输入→EMI滤波电路→整流电路→功率因数修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出纹波,由电感及电容组成)电路→电源管理电路监控输出。
以下从交流输入端EMI滤波电路常见的组件开始介绍。
■交流电输入插座此为交流电从外部输入电源的第一道关卡,为了阻隔来自电力在线干扰,以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置,都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器),其功能就是一个低通滤波器,将交流电中所含高频的噪声旁路或是导向接地线,只让60Hz左右的波型通过。
上面照片中,中央为一体式EMI滤波器电源插座,滤波电路整个包于铁壳中,能更有效避免噪声外泄;右方的则是以小片电路板制作EMI滤波电路,通常使用于无足够深度安装一体式EMI滤波器的电源供应器,少了铁皮外壳多少会有噪声泄漏情形;而左边的插座上只加上Cx与Cy电容(稍后会介绍),使用这类设计的电源,其EMI 滤波电路通常需要做在主电路板上,若是主电路板上的EMI电路区空空如也,就代表该区组件被省略掉了。

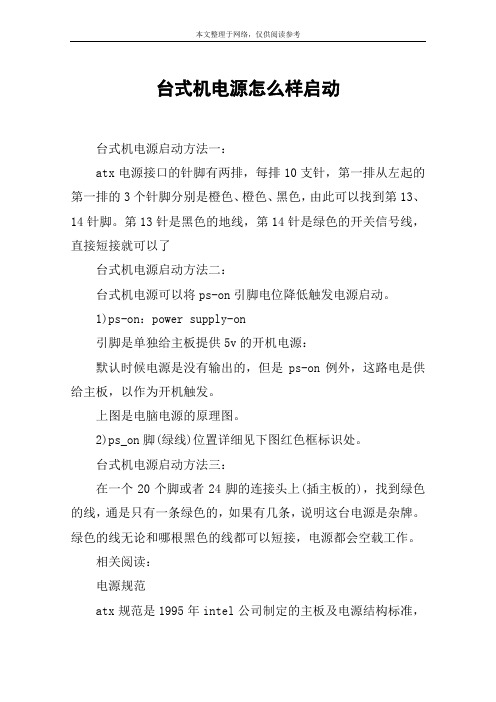

台式机电源怎么样启动台式机电源启动方法一:atx电源接口的针脚有两排,每排10支针,第一排从左起的第一排的3个针脚分别是橙色、橙色、黑色,由此可以找到第13、14针脚。
第13针是黑色的地线,第14针是绿色的开关信号线,直接短接就可以了台式机电源启动方法二:台式机电源可以将ps-on引脚电位降低触发电源启动。
1)ps-on:power supply-on引脚是单独给主板提供5v的开机电源:默认时候电源是没有输出的,但是ps-on例外,这路电是供给主板,以作为开机触发。
上图是电脑电源的原理图。
2)ps_on脚(绿线)位置详细见下图红色框标识处。
台式机电源启动方法三:在一个20个脚或者24脚的连接头上(插主板的),找到绿色的线,通是只有一条绿色的,如果有几条,说明这台电源是杂牌。
绿色的线无论和哪根黑色的线都可以短接,电源都会空载工作。
相关阅读:电源规范atx规范是1995年intel公司制定的主板及电源结构标准,atx是英文(at extend)的缩写。
atx电源规范经历了atx 1.1、atx 2.0、atx 2.01、atx 2.02、atx 2.03和atx 12v系列等阶段。
从p4开始,电源规范开始使用atx 12v 1.0版本,它与atx 2.03的主要差别是改用+12v电压为cpu供电,而不再使用之前的+5v电压。
这样加强了+12v输出电压,将获得比+5v电压大许多的高负载性,以此解决p4处理器的高功耗问题。
其中最显眼的变化是首次为cpu增加了单独的4pin电源接口,利用+12v的输出电压单独向p4处理器供电。
此外,atx 12v 1.0规范还对涌浪电流峰值、滤波电容的容量、保护电路等做出了相应规定,确保了电源的稳定性。
intel在2003年4月,发布了新的atx 12v 1.3规范。
新规范除再次加强电源的+12v输出能力外,为保证输出线路的安全,避免损耗,特意制定了单路+12v输出不得大于240va的限制。
电源接插方案一、引言在电子设备的设计与制造过程中,电源接插方案是一个关键的考虑因素。
合适的电源接插方案能够确保设备运行的稳定性和可靠性,同时还能提供方便快捷的接口供用户使用。
本文将介绍电源接插方案的基本原理和常见的设计考虑因素。
二、电源接插方案的基本原理电源接插方案主要包括电源输入接口和电源输出接口。
电源输入接口通常由电源插座和电源开关组成,它们负责将外部电源连接到设备的电源系统。
电源输出接口通常由电源插头和电源线组成,它们负责将设备的电源供应输出给其他设备或组件。
通常情况下,电源接插方案需要考虑以下几个方面:1. 功率要求:根据设备的功率需求选择合适的电源插头和电源线。
高功率设备需要使用较厚的电源线来支持大电流的传输。
2. 安全性要求:选择符合相关安全标准的电源插座和插头,确保设备的电源连接安全可靠。
同时,还需要考虑使用防水和防触电保护措施,以提高设备的安全性。
3. 用户友好性:设计易于插拔和拆卸的电源接口,提供便利的使用体验。
此外,还可以考虑添加指示灯或开关等功能,方便用户控制设备的电源状态。
4. 空间和布局要求:根据设备的尺寸和布局要求选择适合的电源接插方案。
有些设备可能需要嵌入式电源接口,而其他设备可能需要面板式或底座式电源接口。
5. 国际化要求:根据设备的销售市场选择符合当地标准的电源接插方案,以确保设备能够在不同地区使用。
三、常见的电源接插方案1. 直插式电源接插方案:这种方案常见于电源适配器、台式计算机等设备中。
它使用固定在设备背板上的插座和插头,通过电源线与外部电源连接。
这种方案适合功率较大的设备,其优点是接插方便、稳定可靠。
2. 嵌入式电源接插方案:这种方案常见于嵌入式系统或小型电子设备中。
它将电源插座嵌入设备的外壳中,使得设备的外观更加简洁美观。
这种方案的优点是节省空间、提高外观一致性。
3. 多功能电源接插方案:这种方案常见于一体机、电视机等多功能设备中。
它将多个电源插座集成在一个面板上,同时提供电源线插槽和其他接口(如USB、HDMI等)。
家⽤220v台式电风扇实物接线图,原理讲解。
220v台式电风扇⼆、电风扇调速原理1、电风扇⼯作原理电风扇⼯作简单⽰意图从上图可以看出,此电路⼀共可以分为三⼤部分,最左边的220v交流电路,中间的摇摆电路,最右边的风机电路。
电风扇电机是单相交流电机,它的内部有两个绕组,⼀个叫运⾏绕组(也称主绕组),另⼀个成为启动绕组(也成为副绕组)。
启动电路由分相组成,使主副绕组在空间上相隔90°电⾓度。
调速电路是串联⼀个电抗器调速开关组成,通过调电抗⼤⼩,来改变电机的电压实现调速。
我们的这个电风扇原理图,是有两个电机,如上图是摇摆电机,电机类型是⽖极式永磁同步电动机,可以直接接220V电源⼯作。
当需要电风扇摇头时,只需要按下摇头开关即可。
⼀般我们看到的电风扇吹风电机有五根线,通过电路图我们也可以看出来,有两根线是接到电容两端的,还有三根线是⽤于调速的。
像上图这个电机具有后⾯的机构,是⼿动拉杆式摇头的,这种风扇只有这⼀个电机。
2、电机三种调速⽅式电抗器调速电抗器线圈具有电抗作⽤,电动机与电抗线圈串联后降低了电动机两端电压,同时降低了电动机的磁场强度,使转速减慢。
上图为电容式电动机串联电抗器调速电路原理图,由于电风扇的电容式电动机定⼦上的主副绕组在空间互成90°,所以主副绕组画成垂直。
图中电抗器与电动机绕组串联,起降压作⽤,接上电源后,调速开关可选择⾼、中、低3挡,这样可以得到不同的转速。
简单说来,因为打在不同的档位,串联在电风扇电路中的电抗器感抗XL⼤⼩不同,所以风扇电路中的电流⼤⼩不同,风扇的转速就不同。
电抗器除降压外,还作电风扇指⽰灯的电源⽤。
电抗器调速的优点是⽐较简单,缺点是需要专⽤的电抗器,成本⽐较⾼,同时增加了损耗,降低功率因数。
电容调速不同容值电容串联在交流回路中,利⽤电容对交流电的容抗特性,我们可以计算出容抗,然后再根据串联阻抗分压原理,得出串联多⼤的电容,就会分出多⼤的电压,电压不同,电流就不同,转速也会不同,从⽽对风扇起调速作⽤。
blm3401工作原理(最新版4篇)篇1 目录1.BLM3401 的概述2.BLM3401 的工作原理3.BLM3401 的应用领域篇1正文BLM3401 概述BLM3401 是一种常用的电子元器件,主要用于电源管理领域。
它是一款高效、低成本的线性稳压器,可以提供稳定的输出电压,广泛应用于各种电子产品和设备中。
BLM3401 工作原理BLM3401 的工作原理基于线性稳压器的典型工作原理。
线性稳压器是一种模拟电路,通过调整晶体管的导通程度来实现稳定输出电压。
具体来说,BLM3401 的工作原理如下:1.输入电压:BLM3401 的输入电压范围较宽,通常在 3V 至 30V 之间。
输入电压通过电源输入端进入电路。
2.电流调整:输入电压经过滤波电路后,进入稳压器的调整电阻。
调整电阻的阻值决定了晶体管的导通程度,从而影响输出电压。
3.晶体管:调整电阻的电压加在晶体管的控制端,控制晶体管的导通程度。
晶体管的导通程度决定了输出电压的大小。
4.输出电压:晶体管的集电极连接到输出端,提供稳定的输出电压。
输出电压的大小取决于晶体管的导通程度和负载电流。
5.负载电流:负载电流通过输出端引脚流出,可以驱动外部负载。
负载电流的大小会影响晶体管的导通程度,从而影响输出电压。
BLM3401 的应用领域由于 BLM3401 具有高效、低成本、稳定性好等优点,因此在各种电子产品和设备中都有广泛应用,例如:1.电脑及周边设备:如笔记本电脑、台式机、路由器等。
2.通信设备:如手机、平板电脑、智能手表等。
3.消费电子产品:如电视、音响、摄像机等。
4.工业控制设备:如工控机、PLC 等。
5.医疗设备:如心电图仪、监护仪等。
篇2 目录1.BLM3401 的概述2.BLM3401 的工作原理3.BLM3401 的应用领域篇2正文BLM3401 是一种常用的电子元器件,也被称为双向线性稳压器。
它是一种电源管理芯片,主要用于为电子设备提供稳定的电源供应。
ATX工作原理引言概述:ATX(Advanced Technology eXtended)是一种电源规格标准,用于描述计算机电源的工作原理和设计要求。
它是一种广泛应用于台式计算机的电源规格,通过提供稳定的电力供应,保证计算机的正常运行。
本文将详细阐述ATX工作原理的五个大点,包括电源开关、电源转换、电源保护、电源管理和电源输出。
正文内容:1. 电源开关:1.1 电源开关的作用:电源开关用于控制电源的开关状态,使计算机能够在需要时启动或者关闭。
1.2 电源开关的原理:电源开关通常是一个机械开关,当用户按下电源按钮时,电源开关会触发电源启动电路,从而启动计算机。
2. 电源转换:2.1 电源转换的作用:电源转换是将交流电转换为直流电的过程,以供计算机内部各个组件使用。
2.2 电源转换的原理:电源转换通过使用变压器、整流器和稳压器等电子元件,将输入的交流电转换为稳定的直流电,以满足计算机内部各个组件的电力需求。
3. 电源保护:3.1 过流保护:过流保护是一种电源保护机制,用于监测和限制电流超过安全范围的情况,以防止电源和计算机硬件的损坏。
3.2 过压保护:过压保护是一种电源保护机制,用于监测和限制电压超过安全范围的情况,以防止电源和计算机硬件的损坏。
3.3 过温保护:过温保护是一种电源保护机制,用于监测和限制电源温度超过安全范围的情况,以防止电源和计算机硬件的损坏。
4. 电源管理:4.1 电源管理的作用:电源管理是通过控制电源的供电状态和功耗,以实现节能和延长电源寿命的目的。
4.2 电源管理的原理:电源管理通过使用电源管理芯片和软件控制,实现对电源的开关、睡眠模式、待机模式等的管理,以满足计算机在不同工作状态下的电力需求。
5. 电源输出:5.1 电源输出的作用:电源输出是指电源向计算机内部各个组件提供所需的电力供应。
5.2 电源输出的原理:电源输出通过使用电源线缆和接口,将直流电能传输到计算机内部各个组件,以满足它们的工作需求。
