配电与照明节能工程检验批分项工程质量验收表
- 格式:docx
- 大小:7.77 KB
- 文档页数:2
配电与照明节能工程检验批质量验收记录在配电与照明节能工程的质量验收中,真是个让人心里七上八下的过程。
想象一下,项目刚刚完工,大家都热火朝天,兴致勃勃地想着能不能顺利通过验收。
工人们从早到晚忙得不可开交,像上了发条的玩具,连水都顾不上喝。
可是,真正验收的时候,心里那种忐忑,哎呀,简直比走在悬崖边缘还要紧张。
咱们先来说说配电部分。
这可是工程的“心脏”,出点问题可就麻烦了。
设备摆放得整整齐齐,像小学生的书桌一样,谁敢乱动。
电缆的铺设必须像绳子一样笔直,不能有个弯弯曲曲的地方,免得日后影响使用。
检验的时候,检测人员像侦探一样,仔细检查每个接头,仿佛在寻找隐藏的宝藏。
大家的心都提到嗓子眼,生怕哪个接头没做好,一查就查出个大问题。
其实只要细心点,肯定能过的。
然后就是照明部分,咱们可不能掉以轻心。
灯具的选择就像挑衣服一样,得合适又好看,亮度要够,还得省电。
这个可要考虑周全,毕竟谁不想在晚上开灯的时候,钱包里还能多留点钱呢?检查时,工作人员可不是随便看看,得实际打开每个灯,看看光线是不是柔和,颜色是不是自然,真是个细致活。
万一灯光不均匀,像个马戏团一样,别说美观,使用起来也会让人头疼。
整个检验过程就像是在做一场大考试,大家都在小心翼翼,生怕答错了。
特别是最后一步,验收报告的生成,简直是“终极boss”啊。
报告里面得写清楚每个环节的检查情况,像写作业一样,细致入微,绝不能马虎。
只要一出问题,整个工程就像是翻了船,白忙活一场。
可要是顺利通过验收,那种心里的放松啊,简直就像是考完试后的感觉,轻松得能飞起来。
大家聚在一起,像过年一样欢呼,庆祝这来之不易的成果。
喝点小酒,聊聊天,都是满脸的笑容,真是开心得不行。
不过呢,这个过程也不是没有挑战的,偶尔出现的小插曲,反而让人觉得特别有意思。
比如,有一次检查时,灯具的包装没拆,结果一打开,大家都笑了,里面的灯泡像个小孩儿似的,一脸懵懂。
那种瞬间的无奈与幽默,让整个检验过程变得更加轻松愉快。

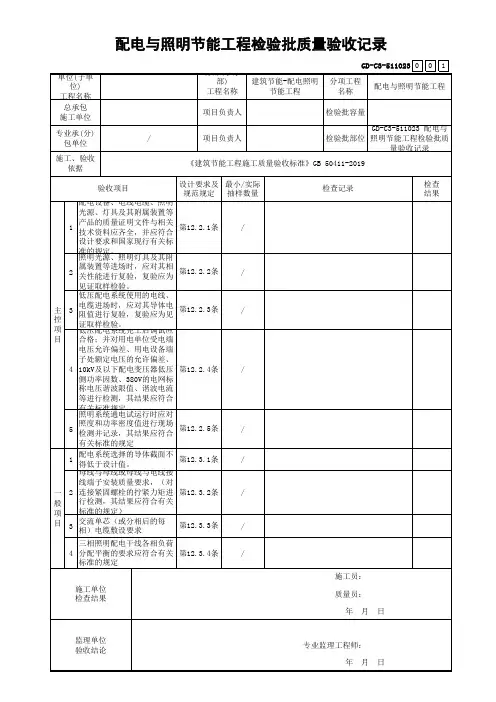

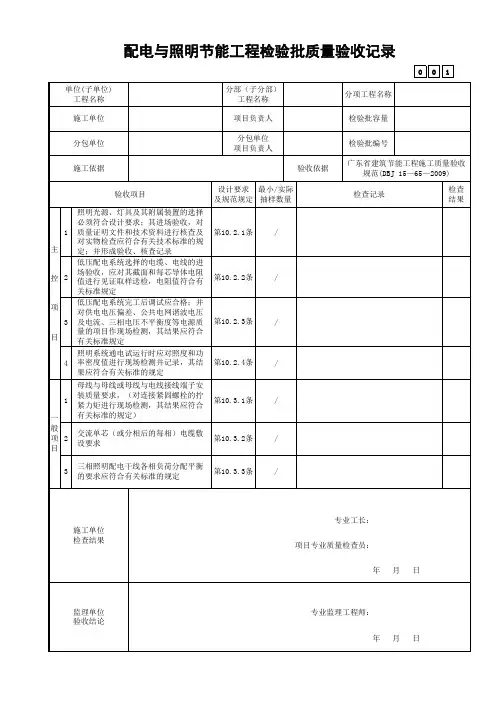

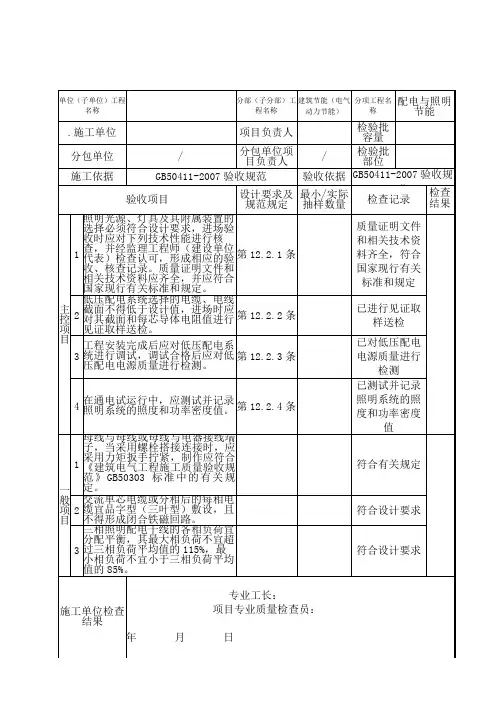

配电与照明节能检验批质量验收记录注:本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、区域、楼层、建筑分区划分。
三、GB50411-2007规范摘要主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求,进场验收时应对下列技术性能进行核查,并经监理工程师(建设单位代表)检查认可,形成相应的验收、核查记录。
质量证明文件和相关技术资料应齐全,并应符合国家现行有关标准和规定。
1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于表12.2.1-1的规定。
表12.2.1-1 荧光灯灯具和高强度气体放电灯灯具的效率允许值2 管型荧光灯镇流器能效限定值应不小于表12.2.1-2的规定。
表12.2.1-2 镇流器能效定值3 照明设备谐波含量限值应符合表12.2.1-3的规定。
检验方法:观察检查;技术资料和性能检测报告等质量证明文件与实物核对。
检查数量:全数核查。
12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值,进场时应对其截面和每芯导体电阻值进行见证取样送检。
每芯导体电阻值应符合表12.2.2的规定。
检验方法:进场时抽样送检,验收时核查检验报告。
检查数量:同厂家各种规格总数的10%,且不少于2个规格。
12.2.3 工程安装完成后应对低压配电系统进行调试,调试合格后应对低压配电电源质量进行检测。
其中:1 供电电压允许偏差:三相供电电压允许偏差为标称系统电压的±7%;单相220V为+7%、-10%。
2 公共电网谐波电压限值为:380V的电网标称电压,电压总谐波畸变率(THDu)为5%,奇次(1~25次)谐波含有率为4%,偶次(2~24次)谐波含有率为2%。
3 谐波电流不应超过表12.2.3中规定的允许值。
工程名称结构类型建设单位建造面积施工单位分包单位节能工程项目外墙保温节能屋面保温节能门窗节能技术部门负责人分包单位负责人保温措施检验批数施工单位检查评定节能验收结论验收意见及验收结论建造节能专职机构意见建设单位〔盖章项目负责人年月日监理单位〔盖章项目负责人年月日施工单位〔盖章项目负责人年月日设计单位〔盖章项目负责人年月日〔盖章质量部门负责人分包技术负责人建造节能分部工程质量验收记录结 构 类 型技术部门负责人分包单位技术分包单位负责人负责人验收组验收意见墙体节能工程 幕墙节能工程 门窗节能工程 屋面节能工程 地面节能工程 采暖节能工程 通风与空调节能工程 空调与采暖系统的冷热源及管网节能工程 配电与照明节能工程节能监测与控制工程现场检测项目外墙节能构造现场实体检验 建造设备工程系统节能性能检测外墙、层面传热系数〔或者送检保温材料的导 热系数外窗、屋面传热系数、空气渗透性能 质量控制资料检查结论分包单位验注册建造师〔项目经理: 年 月 日设计单位项目负责人: 年 月 日位监理〔建设单位 总监理工程师:〔建设单位项目专业负责人: 年 月 日建造节能外保温 子分部工程质量验收记录工程名称施工单位分包单位序号 注册建造师〔项目经理: 年 月 日层数/规模质量部门负责人1 2 3 4 5 6 7 89 10检验批次 施工单位检查评定 分项工程名称 收单 施工单位工程名称施工单位分包单位序号子分部〔分项工程名称结构类型技术部门负责人分包单位负责人检验批数层数质量部门负责人分包单位技术负责人施工单位检查评定验收意见质量控制质料〔按 DGJ08D 表-1内容检查全部符合安全和功能检验〔按 DGJ08D 表-2内容检查全部符合观感质量验收〔按 DGJ08D 表-3内容检查全部符合验收单位分包单位施工单位监理单位设计单位建设单位项目经理:年月日项目经理:年月日总监理工程师:年月日项目负责人:年月日项目专业负责人:年月日_外墙保温系统_分项工程质量验收汇总表:检验批数量工程名称施工单位分包单位 序12345678910施工单位检查结论项目经理 分包单位 负责人施工单位检查评定结果验收结论:项目技术 负责人 分包项目 经理监理〔建设单位验收结论项目专业质量〔技术负责人:年 月 日监理工程师:〔建设单位项目专业技术负责人年 月 日注:每一个分项工程填写一张表格,各个分项工程需验收的检验批部位、区段、系统见规范表 34.1_屋面保温系统_分项工程质量验收汇总表:检验批数量检验批部位、区段、系统号工程名称施工单位分包单位 序12345678910施工单位检查结论项目经理 分包单位 负责人施工单位检查评定结果验收结论:项目技术 负责人 分包项目 经理监理〔建设单位验收结论项目专业质量〔技术负责人:年 月 日监理工程师:〔建设单位项目专业技术负责人年 月 日注:每一个分项工程填写一张表格,各个分项工程需验收的检验批部位、区段、系统见规范表 34.1门窗节能工程_分项工程质量验收汇总表 :检验批数量检验批部位、区段、系统号工程名称施工单位分包单位 序12345678910施工单位检查结论项目经理 分包单位 负责人施工单位检查评定结果验收结论:项目技术 负责人 分包项目 经理监理〔建设单位验收结论项目专业质量〔技术负责人:年 月 日监理工程师:〔建设单位项目专业技术负责人年 月 日注:每一个分项工程填写一张表格,各个分项工程需验收的检验批部位、区段、系统见规范表 34.1建造节能保温工程分部工程安全和功能检验资料核查及主要功能抽查记录检验批部位、区段、系统号工程名称 施工单位序 号建造物垂直度、标高、净高测量记录 1<保存在建造工程质量竣工资料卷>有防水要求的地面蓄水试验记录 2<保存在建造工程质量竣工资料卷>幕墙及外窗气密性、水密性、耐风压3检测报告4 节能、保温测试记录室内环境检测报告5<保存在建造工程质量竣工资料卷>6 聚苯板保温系统现场粘结强度测试其他规范、规定要求的安全和功能7检验资料结论:结论:施工单位项目经理:年 月 日总监理工程师: 〔建设单位项目负责人年 月 日建造节能保温工程质量控制资料核查记录施工单位资料名称份数 抽查意见安全和功能检查项目 份数 核查意见 抽查结果 核查〔抽查人工程名称序号 抽查人1 图纸会审、设计变更、洽商记录2 原材料试验出厂合格证书及进场试验报告3 构配件出厂合格证及试验报告4 施工试验报告及见证检测报告5 隐蔽工程验收记录6 施工记录7 检验批质量验收记录8 分项分部工程质量验收记录9 建造节能工程施工质量验收报告10 工程质量事故及事故调查处理资料11 新材料新工艺施工记录12 工程质量保修13 其他规范,规定要求的质量控制结论:结论:施工单位项目经理:年 月 日总监理工程师: 〔建设单位项目负责人年 月 日外墙保温系统基层处理检验批质量验收记录施工执行标准 名称及编号 专业工组长检验批部位项目经理工程名称施工单位分包项目经理建造节能工程施工质量验收规范 GB50411-2022梁、柱等砼部位应用界面剂进行界面处理填充墙墙体接头部位应预先铺设金属网,宽度不小于 100mm 基层表面的浮灰、污垢应清除干净,并隔夜湿润墙面基层墙面应用水泥砂浆刮平糙,且粘结坚固,不得空鼓 刮平糙前应设平整度灰饼水泥砂浆应做门窗记角,高与保温层同高项目允许偏差〔 mm 实测值〔 mm表面平整 立面垂直 阴、阳角方正 分格缝〔装饰线直线度24 点,其中合格 21 点、不合格 3 点,合格率 88 %施工单位 检查评定 项目专业质量 〔技术负责人: 年 月 日监理〔建设 单位验收 结论监理工程师: 〔建设单位项目专业技术负责人 年 月 日外墙保温系统保温层检验批质量验收记录施工执行标准 名称及编号 专业工组长施工班组长检验批部位项目经理分包项目经理工程名称施工单位分包单位 1 主控 2 项目 3 4 1 2监理<建设> 单位验收记录施工单位 检查评定记录 一般 项 目 3施工执行 标 准项目专业质量检查员:施工班组长分包单位共实测 结果建造节能工程施工质量验收规范 GB50411-2022材料半成品、成品其品种必须符合相关标准和设计要求 设计要求 〔 mm保温材料应分遍施工保温层与墙体及各构造层之间必须粘结坚固,不应有脱层、4空鼓、面层无粉化、起皮、裂缝。
外墙体节能工程检验批/分项工程质量验收表
幕墙节能工程检验批/分项工程质量验收表
屋面节能工程检验批/分项工程质量验收表
地面节能工程检验批/分项工程质量验收表
采暖节能工程检验批/分项工程质量验收表
空调和空调系统冷热源及管网节能工程检验批/分项工程质量验收表
通风和空调节能工程检验批/分项工程质量验收表
配电和照明节能工程检验批/分项工程质量验收记录
监测和限制节能工程检验批/分项工程质量验收表
附录C: 建筑节能工程观感质量检查项目表
建筑节能工程观感质量检查项目表
----------------分项工程质量验收表
建筑节能工程进场材料和设备的复验项目。
