球墨铸铁管管道接口连接施工检验批质量验收记录表

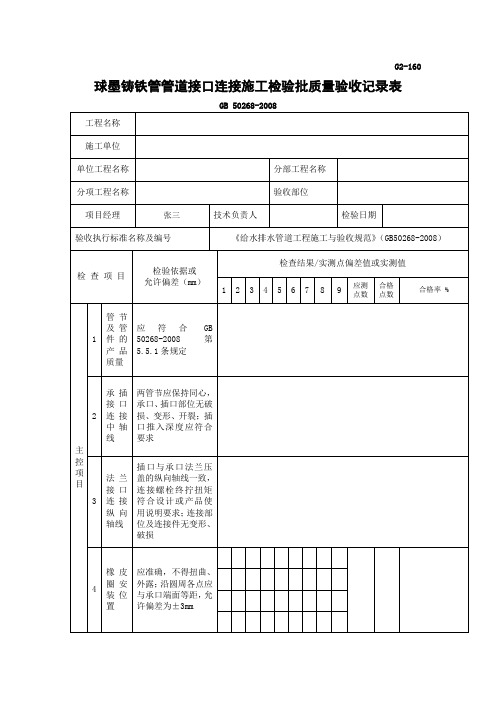

G2-160 球墨铸铁管管道接口连接施工检验批质量验收记录表GB 50268-2008注：1 主控项目、一般项目的检查结果，需用语言描述的项，应按GB50268-2008的要求详实描述。

2 主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。

将两表作为本表的附页。

球墨铸铁管管道接口连接施工质量验收标准（GB 50268-2008）5.10.6球墨铸铁管接口连接应符合下列规定：主控项目1 管节及管件的产品质量应符合本规范第5．5．1条的规定；检查方法：检查产品质量保证资料，检查成品管进场验收记录。

2 承插接Vl连接时，两管节中轴线应保持同心，承口、插口部位无破损、变形、开裂；插口推入深度应符合要求；检查方法：逐个观察；检查施工记录。

3 法兰接口连接时，插口与承口法兰压盖的纵向轴线一致，连接螺栓终拧扭矩应符合设计或产品使用说明要求；接口连接后，连接部位及连接件应无变形、破损；检查方法：逐个接口检查，用扭矩扳手检查；检查螺栓拧紧记录。

4 橡胶圈安装位置应准确，不得扭曲、外露；沿圆周各点应与承口端面等距，其允许偏差应为±3㎜；检查方法：观察，用探尺检查；检查施工记录。

一般项目5 连接后管节间平顺，接口无突起、突弯、轴向位移现象；检查方法：观察；检查施工测量记录。

6 接口的环向问隙应均匀，承插口间的纵向间隙不应小于3mm；检查方法：观察，用塞尺、钢尺检查。

7 法兰接口的压兰、螺栓和螺母等连接件应规格型号一致，采用钢制螺栓和螺母时，防腐处理应符合设计要求；检查方法：逐个接口检查；检查螺栓和螺母质量合格证明书、性能检验报告。

8 管道沿曲线安装时，接口转角应符合本规范第5．5．8条的规定；检查方法：用直尺量测曲线段接口。

5．5．1管节及管件的规格、尺寸公差、性能应符合国家有关标准规定和设计要求，进入施工现场时其外观质量应符合下列规定：1 管节及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷；2 采用橡胶圈柔性接口的球墨铸铁管，承口的内工作面和插口的外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷。

【精品】管道接口检验批质量验收记录

管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录
管道接口检验批质量验收记录。

球墨铸铁管工程检验批质量验收记录表1

1 / 1

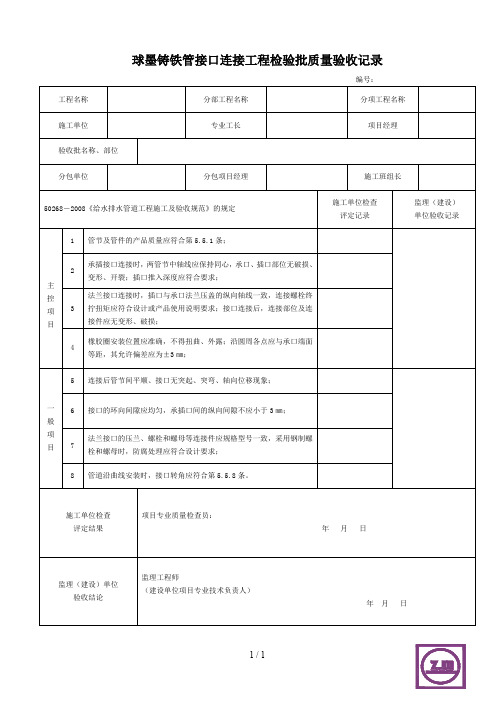

球墨铸铁管接口连接工程检验批质量验收记录
编号：
工程名称分部工程名称分项工程名称施工单位
专业工长
项目经理
验收批名称、部位分包单位
分包项目经理
施工班组长
50268－2008《给水排水管道工程施工及验收规范》的规定
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1 管节及管件的产品质量应符合第5.5.1条；
2 承插接口连接时，两管节中轴线应保持同心，承口、插口部位无破损、变形、开裂；插口推入深度应符合要求；
3 法兰接口连接时，插口与承口法兰压盖的纵向轴线一致，连接螺栓终
拧扭矩应符合设计或产品使用说明要求；接口连接后，连接部位及连接件应无变形、破损；
4 橡胶圈安装位置应准确，不得扭曲、外露；沿圆周各点应与承口端面等距，其允许偏差应为±3㎜；
一般项目
5 连接后管节间平顺、接口无突起、突弯、轴向位移现象；
6 接口的环向间隙应均匀，承插口间的纵向间隙不应小于3㎜；
7
法兰接口的压兰、螺栓和螺母等连接件应规格型号一致，采用钢制螺栓和螺母时，防腐处理应符合设计要求；
8 管道沿曲线安装时，接口转角应符合第5.5.8条。

施工单位检查评定结果
项目专业质量检查员：
年月日
监理（建设）单位
验收结论
监理工程师
（建设单位项目专业技术负责人）
年月日。

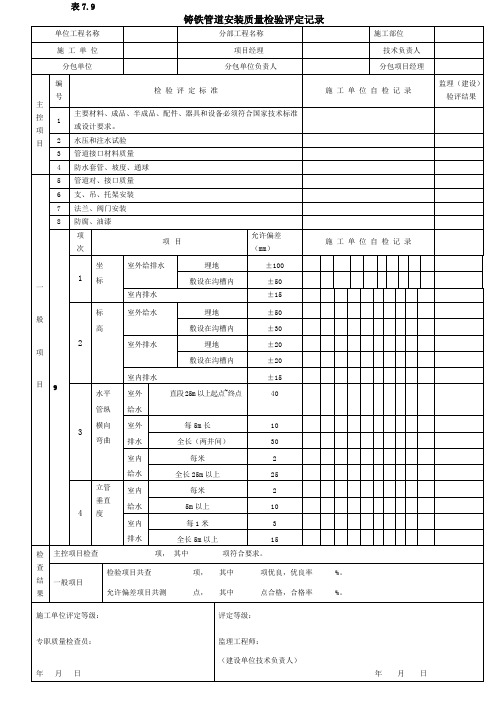

铸铁管道安装质量检验评定记录

表7.9
铸铁管道安装质量检验评定记录
单位工程名称
分部工程名称
施工部位
施工单位
项目经理
技术负责人
分包单位
分包单位负责人
分包项目经理
主控项目
编号
检验评定标准
施工单位自检记录
监理（建设）
验评结果
1
主要材料、成品、半成品、配件、器具和设备必须符合国家技术标准或设计要求。
2
水压和注水试验
3
管道接口材料质量
4
防水套管、坡度、通球
年月日
评定等级：
监理工程师：
（建设单位技术负责人）
年月日
40
室外
排水
每5m长
10
全长（两井间）
30
室内
给水
每米
2
全长25m以上
25
4
立管
垂直
度
室内
给水
每米
2
5m以上
10
室内
排水
每1米
3
全长5m以上
15
检查结果
主控项目检查项，其中项符合要求。
一般项目
检验项目共查项，其中项优良，优良率%。
允许偏差项目共测点，其中点合格，合格率%。
施工单位评定等级：
专职质量检查员：
一般项目
5
管道对、接口质量
6
支、吊、托架安装
7
法兰、阀门安装
8
防腐、油漆
9
项次
项目
允许偏差
（mm）
施工单位自检记录
1
坐
标
室外给排水
埋地
±100
敷设在沟槽内
Hale Waihona Puke ±50室内排水±15

球墨铸铁管接口连接单元工程施工质量验收评定表

3
法兰接口的压兰、螺栓和螺母等连接件应规格型号一致，采用钢制螺栓和螺母时，防腐处理应符合设计要求
4
管道沿曲线安装时，接口转角应符合GB50268第5.5.8条的规定
施工单位自评意见
主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于_____%，且不合格点不集中分布，各项报验资料_____GB50268—2008的要求。
3
法兰接口连接时，插口与承口法兰压盖的纵向轴线一致，连接螺栓终拧扭矩应符合设计或产品使用说明要求；接口连接后，连接部位及连接件应无变形、破损
4
橡胶圈安装位置应准确，不得扭曲、外露；沿圆周各点应与承口端面等距，其允许偏差应为±3mm
一般项目
1
连接后管节间平顺，接口无突起、突弯、轴向位移现象
2
接口的环向间隙应均匀，承插口间的纵向间隙不应小于3mm
深圳市水务局根据《给水排水管道工程施工及验收规范》（GB50268—2008）编制
单元工程质量等级评定为：________。
（签字，加盖公章）年月日
监理单位复核意见
经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于_____%，且不合格点不集中分布，各项报验资料_____GB50268—2008的要求。
单元工程质量等级评定为：________。
（签字，加盖公章）年月日
工程
球墨铸铁管接口连接单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称Biblioteka 施工单位单元工程名称、部位
评定日期
项目
检验记录
合格数
合格率
主控项目
1
管节及管件的产品质量应符合GB50268第5.5.1条的规定

球墨铸铁管敷设施工及验收记录

年
月
日
监理（建设）单位验收结论
监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日
理（建设）单位验收
年
月
日
年
月
日
6.3.1
2
6.3.2
3
பைடு நூலகம்
6.3.3
4
6.3.4
5
采用2根相同的弯管相接时，借转距离应符合规范的规定。
6.3.5
6
管道敷设时，弯头、三通和固定盲板处均应砌筑永久性支墩。
6.3.6
7
临时盲板应采用足够的支撑，除设置端墙外，应采用两倍于盲板承压的千斤顶支撑。
6.3.7
施工单位检查评定结果
项目专项质量检查员：
球墨铸铁管敷设施工及验收记录（CJJ33-2005）
工程名称施工单位分项工程名称执行标准序号项目标准条号施工单位自检监理（建设）单位验收分项工程部位编号
1
管道安装就位前，应采用测量工具检查管段的坡度，并应符合设计要求。管道或管件安装就位时，生产厂的标记宜朝上。已安装的管道暂停施工时应临时封口。管道最大允许借转交度及距离不应大于规范的规定。

球墨铸铁管道连接施工及验收记录

2
6.2.2
3
6.2.3
4
6.2.4
5
6.2.5
6
6.2.676.2源自786.2.8自检结果年月日
验收结论年月日
检结果技术负责人质检员
收结论技术负责人检查员
项目负责人
监理（建设）负责人
理（建设）单位验收
日
检查员
球墨铸铁管道连接施工及验收记录（CJJ 33-2005）
工程名称施工单位分项工程名称执行标准序号 1 项目分项工程部位城镇燃气输配工程施工及验收规范（CJJ33-2005）标准条号 6.2.1 施工单位自检监理（建设）单位验收工程5 编号
管材连接前，应将管材中的异物清理干净。应清除管道承口和插口端工作面的团块状物、铸瘤和多余的涂料，并整修光滑，擦干净。在承口密封面、插口端和密封圈上应涂一层润滑剂，将压兰套在管道的插口端，使其延长部分唇缘面向插口端方向，然后将密封圈套在管道的插口端，使胶圈的密封斜面也面向管道的插口方向。将管道的插口端插入到承口内，并紧密、均匀地将密封胶圈按进填密槽内，橡胶圈安装就位不得扭曲。在连接过程中，承插口环形间隙应均匀，其值及允许偏差应符合规范规定。将压兰推向承口端，压兰的唇缘应靠在密封胶圈上，插入螺栓。应使用扭力扳手拧紧螺栓。拧紧顺序：底部的螺栓-顶部的螺栓-两边的螺栓-其他对角线的螺栓，拧紧螺栓时应重复上述步骤分几次逐渐拧紧至规定的扭矩。螺栓宜采用可锻铸铁；但采用钢质螺栓时，必须采取防腐措施。应使用扭力扳手来检查螺栓和螺母的紧固力矩。螺栓和螺母的紧固扭矩应符合规范的规定。

球墨铸铁管安装单元工程施工质量验收评定表

管径≧900mm
允许转角1°
施工单位自评意见
主控项目合格率100%，一般检验项目检验点的合格率%，且不合格点不集中分布。单元质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核意见
经复核，主控项目合格率100%，一般检验项目检验点的合格率%，且不合格点不集中分布。单元质量等级评定为：
（签字，加盖公章）
年月日
合格率
（%）
主控项目
1
产品质量
管节及管件的规格、尺寸公差、性能应符合国家有关标准规定和设计要求，进入施工现场时其管节及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷；采用橡胶圈柔性接口的球墨铸铁管，承口的内工作面和插口的外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷
2
承插接口连接
两管节中轴线应保持同心，承口
、插口部位无破损、变形、开裂
；插口推入深度应符合要求
3
法兰接口连接
插口与承口法兰压盖的纵向轴线一致，连接螺栓终拧扭矩应符合设计或产品使用说明要求；接口连接后，连接部位及连接件应无变形、破损
4
橡胶圈安装要求
位置应准确，不得扭曲、外露；沿圆周各点应与承口端面等距，其允许偏差应为±3mm
一般项目
1
连接后管节检查
管节间平顺，接口无突起、突弯
、轴向位
2
接口的环向间隙检查
应均匀，承插口间的纵向间隙不应小于3mm
3
连接件要求
法兰接口的压兰、螺栓和螺母等连接件应规格型号一致，采用钢制螺栓和螺母时，防腐处理应符合设计要求
4
管道沿曲线安装接口转角
管径75mm～
600mm
允许转角3°
管径700mm～
800mm

球墨管道铺设检验批

球墨铸铁管、铸铁管铺设检验批质量验收记录表05030201□□□单位工程名称株洲北站货场南方快运跨线货棚改造工程分部工程名称给排水分部分项工程名称管道铺设验收部位货棚2：E-F 轴/1-11轴施工单位中国中铁七局集团郑州工程有限公司项目负责人席育东施工质量验收标准名称及编号《铁路给水排水工程施工质量验收标准》TB10422—2011施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1管道、管件、橡胶圈的型号、压力等级、规格第9.2.1条符合设计及规范要求2 铺设前全面检查管节、管件及表面第9.2.2条符合设计及规范要求3 橡胶圈外观第9.2.3条符合设计及规范要求一般项目1接口环向间隙允许偏差（mm）管径75~200+3-23 1 2 -1 -1-1 -2 2 -1 2 250~400+4-2/ / / / // / / / / 2接口允许转角刚性接口75~450 2°/ / / / // / / / /橡胶圈接口75~600 3°1 2 3 1 11 2 1 1 1 3铺设允许偏（mm）轴线位置无压力管道15压力管道3011 7 20 9 825 21 14 17 2高程无压力管道±10压力管道±20-10 -5 6 2 711 -3 -7 -1 -3 4 橡胶圈安装允许偏差（mm）±3 -1 -1 -1 -2 -1施工作业人员质量责任登记施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日。

钢管管道接口连接施工检验批质量验收记录表

G2-156 钢管管道接口连接施工检验批质量验收记录表GB 50268-2008钢管管道接口连接施工质量验收标准（GB 50268-2008）5.10.2 钢管接口连接应符合下列规定：主控项目1 管节及管件、焊接材料等的质量应符合本规范第5．3．2 条的规定；检查方法：检查产品质量保证资料；检查成品管进场验收记录，检查现场制作管的加工记录。

2 接口焊缝坡口应符合本规范第5．3．7条的规定；检查方法：逐口检查，用量规量测；检查坡口记录。

3 焊口错边符合本规范第5．3．8条的规定，焊口无十字型焊缝；检查方法：逐口检查，用长300mm的直尺在接口内壁周围顺序贴靠量测错边量。

4 焊口焊接质量应符合本规范第5．3．17条的规定和设计要求；检查方法：逐口观察，按设计要求进行抽检；检查焊缝质量检测报告。

5 法兰接口的法兰应与管道同心，螺栓自由穿人，高强度螺栓的终拧扭矩应符合设计要求和有关标准的规定；检查方法：逐口检查；用扭矩扳手等检查；检查螺栓拧紧记录。

一般项目6 接口组对时，纵、环缝位置应符合本规范第5．3．9条的规定；检查方法：逐口检查；检查组对检验记录；用钢尺量测。

7 管节组对前，坡口及内外侧焊接影响范围内表面应无油、漆、垢、锈、毛刺等污物；检查方法：观察；检查管道组对检验记录。

8 不同壁厚的管节对接应符合本规范第5．3．10条的规定；检查方法：逐口检查，用焊缝量规、钢尺量测；检查管道组对检验记录。

9 焊缝层次有明确规定时，焊接层数、每层厚度及层问温度应符合焊接作业指导书的规定，且层问焊缝质量均应合格；检查方法：逐个检查；对照设计文件、焊接作业指导书检查每层焊缝检验记录。

10 法兰中轴线与管道中轴线的允许偏差应符合：Di小于或等于300mm时，允许偏差小于或等于lmm；Di大于300mm 时，允许偏差小于或等于2mm；检查方法：逐个接口检查；用钢尺、角尺等量测。

11 连接的法兰之间应保持平行，其允许偏差不大于法兰外径的l．5％o，且不大于2mm；螺孔中心允许偏差应为孔径的5％；检查方法：逐口检查；用钢尺、塞尺等量测。
