EDA课后答案(适用于《EDA技术及应用》)

作业3-6module Mux3_1(a1,a2,a3,s0,s1,outy); input a1,a2,a3,s0,s1;output outy;reg outy;reg temp;always @(a2,a3,s0)beginif(s0 == 1'b0)temp = a2;elsetemp = a3;endalways @(a1, temp,s1)beginif(s1 == 1'b0)outy = a1;elseouty = temp;endendmodule作业3-7 半减器module H_suber(x,y,diff,s_out);input x,y;output diff,s_out;reg s_out;wire diff;assign diff = x ^ y;always @(x,y)beginif(x < y)s_out = 1'b1;elses_out = 1'b0;endendmodule全减器module F_suber(x,y,sub_in,diffr,sub_out); input x,y,sub_in;output diffr,sub_out;wire diffr,sub_out;wire H_diff,H_sout,s_out;assign sub_out = s_out || H_sout;H_suber U1 (.x(x),.y(y),.diff(H_diff),.s_out(H_sout));H_suber U2 (.x(H_diff),.y(sub_in),.diff(diffr),.s_out(s_out));Endmodule8位全减器module Bit8_suber(X,Y,Sub_in,Diff,Sub_out);input[7:0] X,Y;input Sub_in;output[7:0] Diff;output Sub_out;wire[7:0] Diff;wire Sub_out;wire[6:0] sub_out;F_suber U1(.x(X[0]),.y(Y[0]),.sub_in(Sub_in),.diffr(Diff[0]),.sub_out(sub_out[0]));F_suber U2(.x(X[1]),.y(Y[1]),.sub_in(sub_out[0]),.diffr(Diff[1]),.sub_out(sub_out[1])); F_suber U3(.x(X[2]),.y(Y[2]),.sub_in(sub_out[1]),.diffr(Diff[2]),.sub_out(sub_out[2])); F_suber U4(.x(X[3]),.y(Y[3]),.sub_in(sub_out[2]),.diffr(Diff[3]),.sub_out(sub_out[3])); F_suber U5(.x(X[4]),.y(Y[4]),.sub_in(sub_out[3]),.diffr(Diff[4]),.sub_out(sub_out[4])); F_suber U6(.x(X[5]),.y(Y[5]),.sub_in(sub_out[4]),.diffr(Diff[5]),.sub_out(sub_out[5])); F_suber U7(.x(X[6]),.y(Y[6]),.sub_in(sub_out[5]),.diffr(Diff[6]),.sub_out(sub_out[6])); F_suber U8(.x(X[7]),.y(Y[7]),.sub_in(sub_out[6]),.diffr(Diff[7]),.sub_out(Sub_out)); Endmodule作业3-13Amodule DFF_A(D,EN,CLK,RST,Q,Q1);input D,EN,CLK,RST;output Q,Q1;reg Q;wire Q1;wire D_temp;assign D_temp = D && EN;assign Q1 = (~D_temp)||RST;always @(negedge RST or posedge CLK)beginif(!RST)Q <= 1'b0;elseif(EN)Q <= D;elseQ <= Q;endmoduleBmodule DFF_B (A,B,C,D,Y);input A,B,C,D;output Y;reg Y;wire temp1,temp2,temp3;assign temp1 = A || B;assign temp2 = C && D;assign temp3 = temp1 ^ temp2; always @(A,temp1,temp3)beginif(temp1)Y = temp3;elseY = A;endendmoduleCmodule DFF_C(RST,D,CLK,Q,DOUT); input RST,D,CLK;output Q,DOUT;reg Q,DOUT;reg D_temp1;wire D_temp2;assign D_temp2 = D ^ D_temp1; always @(RST,D)beginif(RST)D_temp1 = 1'b0;elseD_temp1 = D;endalways @(posedge CLK)beginQ <= D_temp1;DOUT <= D_temp2;endmoduleDmodule DFF_D(SET,D,CLK,EN,RESET,Q);input SET,D,CLK,EN,RESET;output Q;reg Q;wire SET_temp;assign SET_temp = (~RESET) && SET;always @(posedge CLK or posedge RESET or posedge SET_temp) beginif(RESET)Q <= 1'b0;elseif(SET_temp)Q <= 1'b1;elseif(EN)Q <= D;elseQ <= Q;endendmodule8-2.用Mealy机类型，写出控制ADC0809采样的状态机。

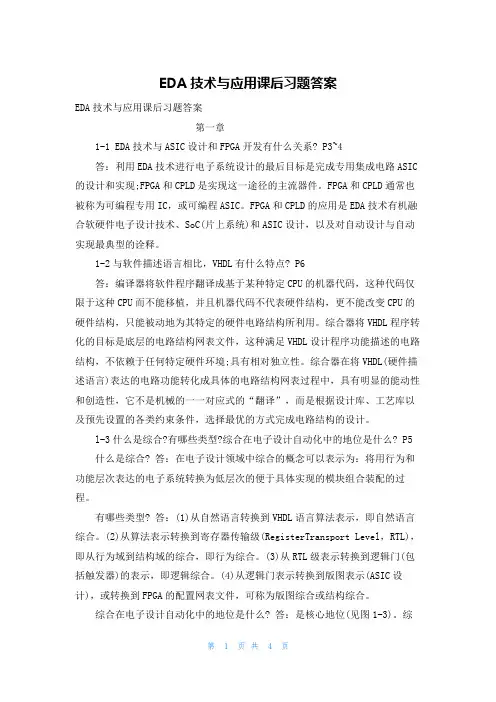

EDA技术与应用课后习题答案EDA技术与应用课后习题答案第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系? P3~4答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC 的设计和实现;FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC(片上系统)和ASIC设计，以及对自动设计与自动实现最典型的诠释。

1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境;具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

习题参考答案第2章1．可编程只读存储器PROM、可编程逻辑阵列PLA、可编程阵列逻辑PAL、通用阵列逻辑GAL2．EPC型号的存储器3．（1）编程输入（2）编译若编译不成功，需要回到第一步检查编程输入，直到编译成功为止（3）仿真仿真的结果直接反映编程的结果，若结果不正确，也需要返回到第一步，重复前面的过程（4）下载4．FPGA采用SRAM进行功能配置，可重复编程，但系统掉电后，SRAM中的数据丢失。

因此，需在FPGA外加EPROM，将配置数据写入其中，系统每次上电自动将数据引入SRAM中。

CPLD器件一般采用EEPROM存储技术，可重复编程，并且系统掉电后，EEPROM中的数据不会丢失，适于数据的保密。

FPGA器件含有丰富的触发器资源，易于实现时序逻辑，如果要求实现较复杂的组合电路则需要几个CLB结合起来实现。

CPLD的与或阵列结构，使其适于实现大规模的组合功能，但触发器资源相对较少。

5．67．宏单元、PIA、I/O控制块8．MAX7000系列一般采用EEPROM存储技术，可重复编程，并且系统掉电后，EEPROM中的数据不会丢失，适于数据的保密。

但是编写次数有限，编程的速度不快；FLEX10K系列采用SRAM进行功能配置，可重复编程，但系统掉电后，SRAM中的数据丢失。

因此，需在FPGA外加专用配置芯片，将配置数据写入其中，系统每次上电自动将数据引入专用配置芯片中。

第3章1．设计输入、项目编译、仿真和定时分析、编程下载2．（1）原理图输入适合于对系统电路很熟悉的情况或用在对时间特性要求较高的场合；（2）波形图输入适用于时序逻辑和有重复性的逻辑函数；（3）文本输入适用于从逻辑门层次的描述到整个系统的描述。

；（4）层次化输入适用于结构较复杂的系统。

3．优点：（1）支持模块化，底层模块可反复被调用，多个底层模块可由不同的设计者同时使用，提高了设计效率；（2）设计方法比较自由；（3）团队之间的合作方便灵活。

EDA技术与应⽤课后习题答案（6）EDA技术与应⽤课后习题答案 CLK: IN STD_LOGIC; --状态机⼯作时钟 EOC: IN STD_LOGIC; --转换状态指⽰，低电平表⽰正在转换 ALE:OUT STD_LOGIC; --8个模拟信号通道地址锁存信号 START:OUT STD_LOGIC; --转换开始信号 OE:OUT STD_LOGIC; --数据输出三态控制信号 ADDA:OUT STD_LOGIC; --信号通道最低位控制信号 LOCK0:OUT STD_LOGIC; --观察数据锁存时钟 Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); --8位数据输出 END ADCINT; ARCHITECTURE behav OF ADCINT IS TYPE states IS(st0,st1,St2,st3,st4); --定义各状态⼦类型 SIGNAL current_state,next_state: states:=st0; SIGNAL REGL: STD_LOGIC_VECTOR(7 DOWNTO 0); SIGNAL LOCK: STD_LOGIC;--转换后数据输出锁存时钟信号 BEGIN ADDA<='1';--当ADDA<='0'，模拟信号进⼊通道IN0;当ADDA<='1'，则进⼊通道INI Q<=REGL;LOCK0<=LOCK; COM: PROCESS(current_state,EOC) BEGIN --规定各状态转换⽅式 CASE current_state IS WHEN st0=> ALE<='0';START<='0';LOCK<='0';OE<='0'; next_state<=st1; --0809初始化 WHEN st1=> ALE<='1';START<='1';LOCK<='0';OE<='0'; next_state<=st2 ;--启动采样 WHEN st2=> ALE<='0';START<='0';LOCK<='0'; OE<='0'; IF(EOC='1') THEN next_state<=st3;--EOC=1表明转换结束 ELSE next_state<=st2; END IF; --转换未结束，继续等待 WHEN st3=> ALE<='0';START<='0';LOCK<='0';OE<='1'; next_state<=st4;--开启OE，输出转换好的数据 WHEN st4=> ALE<='0';START<='0';LOCK<='1';OE<='1';next_state<=st0; WHEN OTHERS=>next_state<=st0; END CASE; END PROCESS COM; REG:PROCESS(CLK) BEGIN IF(CLK'EVENT AND CLK='1') THEN current_state<=next_state; END IF; END PROCESS REG; --由信号current_state将当前状态值带出此进程：REG LATCH1: PROCESS(LOCK) --此进程中，在LOCK的上升沿，将转换好的数据锁⼊ BEGIN IF LOCK='1' AND LOCK'EVENT THEN REGL<=D; END IF; END PROCESS LATCH1; END behav; 8-5在不改变原代码功能的条件下⽤两种⽅法改写例8-2，使其输出的控制信号(ALE、START、OE、LOCK)没有⽑刺。

eda技术及应用第三版课后答案谭会生【篇一：《eda技术》课程大纲】>一、课程概述1.课程描述《eda技术》是通信工程专业的一门重要的集中实践课，是通信工程专业学生所必须具备的现代电子设计技术技能知识。

eda是电子技术的发展方向，也是电子技术教学中必不可少的内容。

本课程主要介绍可编程逻辑器件在电子电路设计及实现上的应用，介绍电路原理图和pcb图的设计技术。

开设该课程，就是要让学生了解大规模专用集成电路fpga和cpld的结构，熟悉一种以上的硬件描述语言，掌握一种以上的开发工具的使用等，掌握电路原理图和pcb图的现代设计技术与方法，从而提高学生应用计算机对电子电路和高速智能化系统进行分析与设计的能力。

2.设计思路本课程坚持“以学生为中心”的原则，以项目任务驱动的方式，采取理论知识与案例相结合的方式授课，提高学生的学习主动性。

通过必要的理论知识讲授、大量的实践训练和案例分析，培养学生的动手设计和实践能力，掌握eda开发的整个流程和基本技巧。

课程采用演示讲授和实践相结合，边讲边练的方法，让学生切身体会并掌握eda开发产品的流程和方法。

本课程集中2周时间开设，注重实践性，边讲边练，让学生切身体会并掌握eda开发技术。

3.实践要求（1）纪律和安全要求①不得将食物带入实验室，每次实训后请将使用后的废弃物带走。

违反者每次扣罚平时分2分。

②实训期间不得做与实训无关的其他事情，不得大声喧哗或做其他影响实训正常进行的事宜。

违反者每次扣罚平时分2分。

③实训期间，若学生有事不能正常参加实训，须提前以书面形式请假，并按指导教师的安排补做实训。

未经指导教师许可，学生不得任意调换实训时间和实训地点。

违反者每次扣罚平时分4分。

④学生不得以任何理由替代他人进行实训，违者直接取消实训成绩。

⑤学生除操作自己所分配的计算机外，不得操作实验室内其他任何设备。

违者每次扣罚平时分2分。

（2）业务要求实训所使用的软件protel和quartus ii，所有数据均通过服务器中转以及储存在服务器上，所以重启自己所用的电脑不会造成数据丢失。

EDA技术与应用智慧树知到课后章节答案2023年下山东科技大学山东科技大学第一章测试1.硬件描述语言主要有哪些？（）答案:SystemVerilog;Verilog;AHDL;VHDL第二章测试1.下列不属于Verilog HDL算数运算符的是（）答案:=2.在verilog语言中，a=4b'1011，那么&a=（）答案:null3.5’b10011＞＞2等于（）答案:5’b001004.{4{a}}等于（）答案:{a,a,a,a}5.下列关于阻塞赋值运算（如b=a;）说法错误的是（）答案:在“always”模块中的reg型信号都采用此赋值方式第三章测试1.假设design为TOP.v，顶层模块名为TOP；TestBench为TOP_TB.v，顶层模块名为TOP_TB，则完整写出Modelsim仿真该设计所用命令为vlibmywork（）答案:错2.常见的数字仿真器有（）答案:Modelsim;Iverilog;IUS;VCS3.Modelsim中，为禁用其优化，可以在命令行上添加-novopt选项。

（）答案:对4.vsim仿真时，是从物理库开始查找模块。

（）答案:错5.目前modelsim可以在包含中文的路径中正常执行。

（）答案:错第四章测试1.EPF10K20TC144-4具有（）个管脚答案:1442.FPGA结构一般分为三部分：可编程逻辑块（CLB）、可编程I/O模块和可编程内部连线。

（）答案:对3.FPGA基于SRAM结构，每次上电后需要一次配置。

（）答案:对4.大规模可编程器件主要有FPGA、CPLD两类，其中CPLD通过（）实现其逻辑功能。

答案:查找表（LUT）5.CPLD的可编程是主要基于什么结构（）。

答案:与或阵列可编程第五章测试1.IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为（）答案:软IP2.综合是EDA设计流程的关键步骤，在下面对综合的描述中，（）是错误的。

S0、S1、S2、S3。

当且3-4给出1)首先设计xin3-3 给出一个4选1多路选择器的 VHDL 描述。

选通控制端有四个输入:仅当 S0=0 时:丫=A ; S 仁0 时:丫=B ; S2=0 时:丫=C ; S3=0 时:Y=D 。

--解：4选1多路选择器 VHDL 程序设计。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL; ENTITY mux41a ISPORT( A,B,C,D : IN STD_LOGIC;S0,S1,S2,S3 : IN STD_LOGIC;Y : OUT STD_LOGIC);END ENTITY mux41a;ARCHITECTURE one OF mux41a ISSIGNAL S0_3 : STD_LOGIC_VECTOR(3 DOWNTO 0); BEGINS0_3<=S0&S1&S2&S3; y<=A WHEN S0_3="0111" ELSEB WHEN S0_3="1011" ELSEC WHEN S0_3="1101" ELSED WHEN S0_3="1110" ELSE 'Z';END ARCHITECTURE one;1位全减器的VHDL 描述；最终实现8位全减器。

要求：1位半减器，然后用例化语句将它们连接起来，图4-20中h suber 是半减器，diff 是输出差a -(diff=x-y),s_out 是借位输出(s_out=1,x<y),sub_in 是借位输入f_ ou t c—图3-19 1位全加器--解(1.1):实现 1 位半减器 h_suber(diff=x-y ； s_out=1,x<y) LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL; ENTITY h_suber IS PORT(x,y: IN STD_LOGIC;diff,s_out: OUT STD_LOGIC);END ENTITY h_suber;ARCHITECTURE hs1 OF h_suber IS BEGINDiff <= x XOR (NOT y);yiny suO(2)以1位全减器为基本硬件是 x-y-sun_in=difft)。

EDA课后题答案第⼀章1.什么叫EDA技术？及狭义定义（书P1）Electronic Design Automation--电⼦设计⾃动化。

EDA的⼴义定义范围包括：半导体⼯艺设计⾃动化、可编程器件设计⾃动化、电⼦系统设计⾃动化、印刷电路板设计⾃动化、仿真与测试、故障诊断⾃动化、形式验证⾃动化统称EDA⼯程。

2.EDA发展历程：CAD- CAE -EDA3 .EDA技术的主要内容实现载体（硬件基础）：⼤规模可编程逻辑器件(PLD_Programmable Logic Device)描述⽅式：硬件描述语⾔(HDL_Hard descripation Lauguage，VHDL，Verilog HDL等)设计⼯具：开发软件、开发系统硬件验证：实验开发系统FPGA 在结构上主要分为三个部分，即可编程逻辑单元，可编程输⼊/输出单元和可编程连线三个部分。

CPLD在结构上主要包括三个部分，即可编程逻辑宏单元，可编程输⼊/输出单元和可编程内部连线。

4.硬件描述语⾔(HDL_Hardware Description Language)VHDL：IEEE标准硬件描述语⾔，在电⼦⼯程领域，已成为事实上的通⽤硬件描述语⾔。

系统级抽象描述能⼒较强。

Verilog：⽀持的EDA⼯具较多，适⽤于RTL级和门电路级的描述，其综合过程较VHDL 稍简单，门级开关电路描述能级较强，但其在⾼级描述⽅⾯不如VHDL。

ABEL：⼀种⽀持各种不同输⼊⽅式的HDL，系统级抽象描述能⼒差，适应于门级电路描述。

5. 仿真⼯具功能仿真（也叫前仿真、系统级仿真、⾏为仿真）验证系统的功能。

时序仿真（也叫后仿真、电路级仿真）：验证系统的时序特性、系统性能。

6. EDA的⼯程设计流程（P8）第⼆章1.在系统可编程技术(ISP)定义ISP(In_System Programmability/Programming)是指对器件、电路板、整个电⼦系统进⾏逻辑重构和修改功能的能⼒。

单元一EDA技术概述1.什么是EDA技术？EDA技术的基本特征是什么？答：EDA（Electronic Design Automation，电子设计自动化）技术是电子设计工程师在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至PCB（印制电路板）的自动设计等。

EDA技术的基本特征是采用高级语言描述，具有系统级仿真和综合能力。

2.可编程逻辑器件有什么特点？有哪些可编程资源？答：可编程逻辑器件的主要特点1.缩短研制周期2.降低设计成本3.提高设计灵活性3.写出Altera器件中的下列英文缩写的中文含义。

LE LAB PIA EAB答：LE：逻辑单元LAB：逻辑阵列块PIA：可编程连线阵列EAB：嵌入式阵列块4.简述可编程逻辑器件的发展趋势。

答：可编程逻辑器件未来的发展将呈现以下几个方面的趋势：1）向高密度、大规模的方向发展2）向系统内可重构的方向发展3）向低电压、低功耗的方向发展4）向高速可预测延时器件的方向发展5）向混合可编程技术方向发展单元二可编程逻辑器件的设计与开发1.简述可编程逻辑器件的一般设计过程。

答：CPLD/FPGA器件的设计流程一般分为设计输入、设计实现、设计校验和编程下载4个步骤。

2.试比较可编程逻辑器件设计的常用输入方式。

答：1）原理图输入原理图是图形化的表达方式，它是利用软件中所提供的元件符号和连线来描述设计。

其特点是比较直观，便于进行接口设计和引脚锁定，容易实现仿真，便于信号的观察和电路的调整，系统运行速率较高，但当描述复杂电路时则比较烦琐。

2）硬件描述语言输入硬件描述语言输入是采用文本方式描述设计，这种方式的描述范围较宽，从简单的门电路到复杂的数字系统均可描述。

特别是在描述复杂设计时，非常简洁。

但这种描述方式不适合描述接口和连接关系，并且该输入方式必须依赖综合器，只有好的综合器才能把语言综合成优化的电路。

3.列举常用的EDA工具软件，并比较各有什么特点。

答：1）Synplify该软件是由Synplicity公司专为FPGA和CPLD开发设计的逻辑综合工具。

第一章1- 1 EDA技术与ASIC设计与FPGA开发有什么关系？答:利用EDA技术进行电子系统设计得最后目标就是完成专用集成电路ASIC得设计与实现；FPGA与CPLD就是实现这一途径得主流器件。

FPGA与CPLD通常也被称为可编程专用IC,或可编程ASIC o FPGA与CPLD得应用就是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）与ASIC设计，以及对自动设计与自动实现最典型得诠释。

1- 2与软件描述语言相比,VHDL有什么特点？ P6答:编译器将软件程序翻译成基于某种特定CPU得机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU得硬件结构，只能被动地为其特定得硬件电路结构所利用。

综合器将VHDL程序转化得目标就是底层得电路结构网表文件，这种满足VHDL设计程序功能描述得电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL（硬件描述语言）表达得电路功能转化成具体得电路结构网表过程中，具有明显得能动性与创造性，它不就是机械得一一对应式得“翻译”，而就是根据设计库、工艺库以及预先设置得各类约束条件，选择最优得方式完成电路结构得设计。

1- 3什么就是综合？有哪些类型？综合在电子设计自动化中得地位就是什么？什么就是综合？答:在电子设计领域中综合得概念可以表示为：将用行为与功能层次表达得电子系统转换为低层次得便于具体实现得模块组合装配得过程。

有哪些类型？答:（1）从自然语言转换到VHDL语言算法表示，即自然语言综合。

（2）从算法表示转换到寄存器传输级（RegisterTransport Level,RTL）,即从行为域到结构域得综合，即行为综合。

（3）从RTL级表示转换到逻辑门（包括触发器）得表示，即逻辑综合。

（4）从逻辑门表示转换到版图表示（ASIC设计），或转换到FPGA得配置网表文件，可称为版图综合或结构综合。

综合在电子设计自动化中得地位就是什么？答:就是核心地位（见图1- 3）。

《EDA技术实用教程》部分习题解答一、基本概念1—1 EDA技术与ASIC设计和FPGA开发有什么关系？P3~4答:利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD 是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC,或可编程ASIC。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统)和ASIC设计,以及对自动设计与自动实现最典型的诠释。

1—2与软件描述语言相比,VHDL有什么特点? P6答:编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性.综合器在将VHDL（硬件描述语言）表达的电路功能转化成具体的电路结构网表过程中,具有明显的能动性和创造性，它不是机械的一一对应式的“翻译"，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型？综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型?答：（1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2）从算法表示转换到寄存器传输级（RegisterTransport Level，RTL），即从行为域到结构域的综合，即行为综合。

（3）从RTL级表示转换到逻辑门（包括触发器）的表示,即逻辑综合.（4)从逻辑门表示转换到版图表示（ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

第一章名词解释：(1)EDA(2)VHDL(3)FPGA(4) ASIC(5)CPLD填空303页例9-41-1 EDA 技术与 ASIC 设计和 FPGA 开发有什么关系?答：利用 EDA 技术进行电子系统设计的最后目标是完成专用集成电路 ASIC 的设计和实现；FPGA 和 CPLD 是实现这一途径的主流器件。

FPGA 和 CPLD 通常也被称为可编程专用 IC，或可编程 ASIC。

FPGA 和 CPLD 的应用是 EDA 技术有机融合软硬件电子设计技术、SoC（片上系统）和 ASIC 设计，以及对自动设计与自动实现最典型的诠释。

1-2 与软件描述语言相比，VHDL 有什么特点? P6答：编译器将软件程序翻译成基于某种特定 CPU 的机器代码，这种代码仅限于这种 CPU而不能移植，并且机器代码不代表硬件结构，更不能改变 CPU 的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将 VHDL 程序转化的目标是底层的电路结构网表文件，这种满足 VHDL 设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将 VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3 什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? 什么是综合?答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型?答：(1)从自然语言转换到 VHDL 语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从 RTL 级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

EDA技术与应用课后习题答案（2）EDA技术与应用课后习题答案大全END IF;END PROCESS;PR02:PROCESS(s1)BEGINIF s1=”0” THEN outy<=a1;ELSE outy<=tmp;END IF;END PROCESS;END ARCHITECTURE ONE;END CASE;4-4.下图是一个含有上升沿触发的D触发器的时序电路，试写出此电路的VHDL设计文件。

4-4.答案LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MULTI ISPORT(CL:IN STD_LOGIC; --输入选择信号CLK0:IN STD_LOGIC; --输入信号OUT1:OUT STD_LOGIC);--输出端END ENTITY;ARCHITECTURE ONE OF MULTI ISSIGNAL Q : STD_LOGIC;BEGINPR01: PROCESS(CLK0)BEGINIF CLK ‘EVENT AND CLK=’1’THEN Q<=NOT(CL OR Q);ELSEEND IF;END PROCESS;PR02: PROCESS(CLK0)BEGINOUT1<=Q;END PROCESS;END ARCHITECTURE ONE;END PROCESS;4-5.给出1位全减器的VHDL描述。

要求：(1) 首先设计1位半减器，然后用例化语句将它们连接起来，图3-32中h_suber是半减器，diff是输出差，s_out是借位输出，sub_in 是借位输入。

(2) 以1位全减器为基本硬件，构成串行借位的8位减法器，要求用例化语句来完成此项设计(减法运算是 x – y - sun_in = diffr) 4-5.答案底层文件1：or2a.VHD实现或门操作LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY or2a ISPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END ENTITY or2a;ARCHITECTURE one OF or2a ISBEGINc <= a OR b;END ARCHITECTURE one;底层文件2：h_subber.VHD实现一位半减器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY h_subber ISPORT(x,y:IN STD_LOGIC;diff,s_out::OUT STD_LOGIC);END ENTITY h_subber;ARCHITECTURE ONE OF h_subber ISSIGNAL xyz: STD_LOGIC_VECTOR(1 DOWNTO 0); BEGINxyz <= x & y;PROCESS(xyz)BEGINCASE xyz ISWHEN "00" => diff<='0';s_out<='0';WHEN "01" => diff<='1';s_out<='1';WHEN "10" => diff<='1';s_out<='0';WHEN "11" => diff<='0';s_out<='0';WHEN OTHERS => NULL;END CASE;END PROCESS;END ARCHITECTURE ONE;顶层文件：f_subber.VHD实现一位全减器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY f_subber ISPORT(x,y,sub_in:IN STD_LOGIC;diffr,sub_out:OUT STD_LOGIC);END ENTITY f_subber;ARCHITECTURE ONE OF f_subber IS COMPONENT h_subberdiff,S_out:OUT STD_LOGIC);END COMPONENT;COMPONENT or2aPORT(a,b:IN STD_LOGIC;c:OUT STD_LOGIC);END COMPONENT;SIGNAL d,e,f: STD_LOGIC;BEGINu1: h_subber PORT MAP(x=>x,y=>y,diff=>d,s_out=>e);u2: h_subber PORT MAP(x=>d,y=>sub_in,diff=>diffr,s_out=>f);u3: or2a PORT MAP(a=>f,b=>e,c=>sub_out);END ARCHITECTURE ONE;END ARCHITECTURE ART;4-6.根据下图，写出顶层文件MX3256.VHD的VHDL设计文件。
