下载文档原格式
第一部分涂装工艺及质量控制警句：在涂装部低挥发点易燃易爆化学品多，对烟火进行严格管制、对会产生火花的操作也做了相关限制。
涂装生产设备多、自动化程序较高，在生产现场要注意人身安全。
涂装腐蚀性药品多，要接触到毒性、腐蚀性强的药剂时配戴必要的防护用品。
颗粒是涂装的最大敌人，涂装现场要求干净整洁，进入涂装车间均应注意卫生。
一、概述涂装系指将涂料涂覆于(基底表面)物面上，经干燥成膜的工艺。
在汽车涂装中，它主要有两个作用：1、保护作用保护被涂物，使其免受周围介质的侵蚀，起防腐蚀、抗老化和耐各种介质的作用，是提高汽车产品的耐蚀性和延长汽车使用寿命的主要措施。
2、装饰作用涂装使被涂物具有色彩、光泽、鲜映性、平滑性、立体感和标志性能等，提高汽车的外观质量。
汽车涂装一般属于多层涂装，按涂层（COAT）的层数及烘干（BAKE）次数不同，又可分为单层涂装体系（1C1B）、双层（2C2B）、三层（3C3B）、四层（4C4B）和五层（5C5B）等涂装体系。
高级轿车的高装饰性一般都采用四层（4C4B）或五层（5C5B）涂层体系。
目前国内最新汽车涂装工艺采用：环氧树酯型电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）二、涂装工艺猎豹轻型越野车系列采用三涂层体系：电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）。
涂装部的整个工艺流程如下：白车身下件手工预清理前处理阴极电泳及后清洗烘烤涂车身密封胶、喷车底PVC涂料、铺放热溶型阻尼胶片PVC烘烤电泳底漆打磨除尘中涂漆喷涂中涂漆烘烤中涂打磨除尘面漆喷涂修饰过检送总装三、工艺过程说明3.1 白车身下件将焊装部送涂装的车身从运输链上放下，并进行质量检查，对质量问题（焊渣、凹凸不平）进行返修工作。
检查方法：目测、手感（戴上手套）、用油石推（光亮点）、用直尺量。
3.2前处理涂装前处理是除去工件表面的油污及其它粘附杂质并形成磷化膜，为随后的阴极电泳底漆提供良好的基底，以提高底漆与被涂面的结合力和增强涂层的耐腐蚀性能。

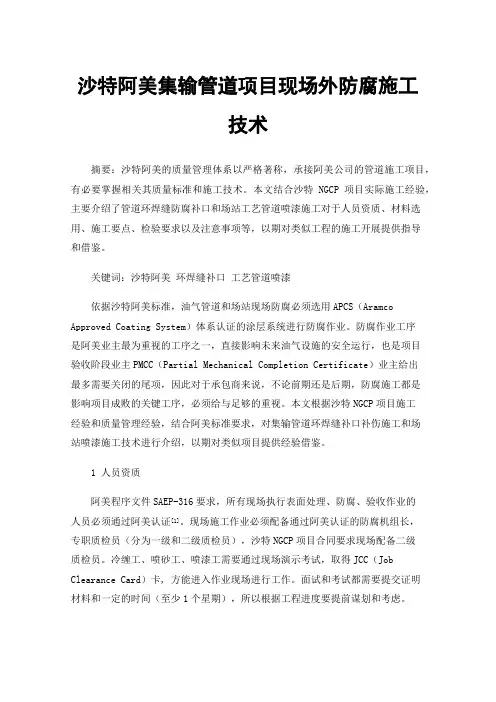

沙特阿美集输管道项目现场外防腐施工技术摘要：沙特阿美的质量管理体系以严格著称，承接阿美公司的管道施工项目，有必要掌握相关其质量标准和施工技术。
本文结合沙特NGCP项目实际施工经验，主要介绍了管道环焊缝防腐补口和场站工艺管道喷漆施工对于人员资质、材料选用、施工要点、检验要求以及注意事项等，以期对类似工程的施工开展提供指导和借鉴。
关键词：沙特阿美环焊缝补口工艺管道喷漆依据沙特阿美标准，油气管道和场站现场防腐必须选用APCS（Aramco Approved Coating System）体系认证的涂层系统进行防腐作业。
防腐作业工序是阿美业主最为重视的工序之一，直接影响未来油气设施的安全运行，也是项目验收阶段业主PMCC（Partial Mechanical Completion Certificate）业主给出最多需要关闭的尾项，因此对于承包商来说，不论前期还是后期，防腐施工都是影响项目成败的关键工序，必须给与足够的重视。
本文根据沙特NGCP项目施工经验和质量管理经验，结合阿美标准要求，对集输管道环焊缝补口补伤施工和场站喷漆施工技术进行介绍，以期对类似项目提供经验借鉴。
1 人员资质阿美程序文件SAEP-316要求，所有现场执行表面处理、防腐、验收作业的人员必须通过阿美认证[1]。
现场施工作业必须配备通过阿美认证的防腐机组长，专职质检员（分为一级和二级质检员），沙特NGCP项目合同要求现场配备二级质检员。
冷缠工、喷砂工、喷漆工需要通过现场演示考试，取得JCC（Job Clearance Card）卡, 方能进入作业现场进行工作。
面试和考试都需要提交证明材料和一定的时间（至少1个星期），所以根据工程进度要提前谋划和考虑。
2 现场环焊缝补口2.1 材料选用与国内工程惯常使用使用聚乙烯胶黏带不同，沙特埋地管道环焊缝补口可以应用113C系统（冷缠带）也可以使用系统113A（高粘度环氧漆）。
出于施工便利性，工程采用冷缠带施工进行补口。

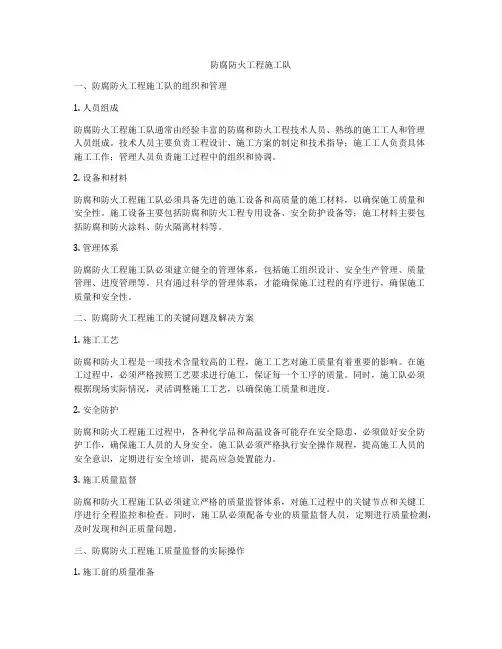

防腐防火工程施工队一、防腐防火工程施工队的组织和管理1. 人员组成防腐防火工程施工队通常由经验丰富的防腐和防火工程技术人员、熟练的施工工人和管理人员组成。
技术人员主要负责工程设计、施工方案的制定和技术指导；施工工人负责具体施工工作；管理人员负责施工过程中的组织和协调。
2. 设备和材料防腐和防火工程施工队必须具备先进的施工设备和高质量的施工材料，以确保施工质量和安全性。
施工设备主要包括防腐和防火工程专用设备、安全防护设备等；施工材料主要包括防腐和防火涂料、防火隔离材料等。
3. 管理体系防腐防火工程施工队必须建立健全的管理体系，包括施工组织设计、安全生产管理、质量管理、进度管理等。
只有通过科学的管理体系，才能确保施工过程的有序进行，确保施工质量和安全性。
二、防腐防火工程施工的关键问题及解决方案1. 施工工艺防腐和防火工程是一项技术含量较高的工程，施工工艺对施工质量有着重要的影响。
在施工过程中，必须严格按照工艺要求进行施工，保证每一个工序的质量。
同时，施工队必须根据现场实际情况，灵活调整施工工艺，以确保施工质量和进度。
2. 安全防护防腐和防火工程施工过程中，各种化学品和高温设备可能存在安全隐患，必须做好安全防护工作，确保施工人员的人身安全。
施工队必须严格执行安全操作规程，提高施工人员的安全意识，定期进行安全培训，提高应急处置能力。
3. 施工质量监督防腐和防火工程施工队必须建立严格的质量监督体系，对施工过程中的关键节点和关键工序进行全程监控和检查。
同时，施工队必须配备专业的质量监督人员，定期进行质量检测，及时发现和纠正质量问题。
三、防腐防火工程施工质量监督的实际操作1. 施工前的质量准备在正式施工前，防腐防火工程施工队必须进行充分的质量准备工作，包括组织施工人员进行专业培训，准备施工设备和施工材料，制定施工方案，确保施工前的准备工作充分完善。
2. 施工全过程的质量控制在施工全过程中，防腐防火工程施工队必须严格执行施工方案，严格按照施工工艺要求进行施工，确保各个工序的质量。
三标一体培训内容序言：1、为什么要办这次学习班今年是“管理年”，按照公司总经理郝泽明的要求：公司要实行规范化管理，进一步提升公司的管理水平，2011年要在2010年跨越式发展的基础上实现新的实破，所以，要举行这次三标一体培训班。
公司2003年12月是GB/T19001的认证审核，今年是三标一体整合后的第六个年头。
也就是说今年要在2009、2010年二年监督审核的基础上，要对公司的“三标一体”进行复评。
2、认证审核、监督审核和复评有什么区别呢？体系认证三年为一个周期。
公司于1999年开始贯彻ISO9000标准，2000年10月通过中建协质量体系认证中心认证注册。
2000年10月中建协质量体系认证中心的审核，也就是贯标后的第一次审核，就是认证审核。
公司通过质量体系认证注册后，证书使用的有效期为三年。
三年里，为了保持证书的有效性每年要进行一次审核（除认证审核外，每年一次），三次审核中，头两年的每年一次的审核，叫做监督审核。
第三年的审核叫做复评。
公司2005年进行“三标一体”整合，建立质量、环境、职业健康安全一体化管理体系。
今年是三标一体整合的第六个年头。
也就是说，在2009年、2010年二次监督审核的基础上，今年要对“三标一体”进行整合后的第二次复评。
认证审核、监督审核和复评三者究竟有什么区别呢？认证审核和复评是全数检查，是所有的过程和要素都必须要查的。
监督检查是抽样检查。
一般来讲，原则是只抽1/3。
说1/3，实际上每次检查都比1/3多一点，2/3左右。
有些过程可以不查，有些过程是每次必须要查的。
3、什么是管理体系？公司为什么要建立文件化的管理体系？有这样一个说法：“管理体系是提供一种管理的模式和方法（或者叫做管理能力），它是一种工具，是为组织的业务活动服务的”。
我们公司建立了三标一体的管理体系。
这种管理体系是一种“管理模式和方法”，是一种工具，是为企业的业务活动服务的。
我们公司的业务活动是什么呢？是工程监理。
1工程概述1.1概述经常出现消防栓漏水、结冰、被冻坏，该工程主要包括竖井制作和安装，以及管道安装。
竖井和管道都需要埋地，1.2编制依据1.2.1施工图纸及相关技术文件1.2.2神华包头煤化工相关施工技术要求1.2.3石油化工设备和管道涂料防腐蚀技术规范SH3022-20031.2.4埋地钢质管道外壁有防腐层技术规范SY/T0061－20041.2.5 埋地钢质管道环氧煤沥青防腐层技术标准SY/T0447－961.2.6 工业设备、管道防腐蚀工程施工及验收规范HGJ229－911.3主要工程量1.3.1竖井钢结构498708Kg，附属钢结构25968Kg，钢管113995Kg。
1.4.施工范围及特点:1.4.1竖井内表面涂HS52型环氧煤沥青底漆;1.4.2外表面做环氧煤沥青特加强级防腐,涂层结构：底漆—2道面漆—玻璃布—2道面漆—玻璃布—2道面漆,涂层总厚度≥0.6毫米;1.4.3对高于井体表面的焊缝两侧，应抹腻子使其形成平滑过度面;1.4.4钢管规格尺寸差别大,竖井面积较大,除锈刷漆时应采用不同施工方法。
2.材料要求2.1所有防腐材料必须有材料质量证明书、合格证;2.2不同厂家、不同品种的防腐材料不宜掺和使用;2.3防腐油漆和稀释剂的贮存和施工过程中不得与酸、碱及水接触;2.4贮存防腐油漆的库房应有明显严禁烟火的标志,并须配备灭火器材和通风良好2.5底漆涂刷HS52型环氧煤沥青，面漆涂刷HS52型环氧煤沥青，玻璃布采用中碱无蜡玻璃布；2.6油漆开桶后，必须密封保存;2.7油漆材料到货应及时报验，检验合格后才能使用；3.防腐施工方法3.1施工前的准备3.1.1施工人员进入场地前必须进行入厂安全教育。
13.1.2施工人员必须熟悉施工方法和施工要求。
3.1.3施工前应将所使用的工具准备齐全。
3.1.4油漆涂刷前应对油漆的牌号全部确认无误后,把油漆桶来回晃动,在桶内油漆摇匀后才能开桶使用。
3.1.5开桶后如发现有结皮或其它杂物，必须经200目过滤网过滤清理干净后方能使用。
HACCP 管理体系简介HACCP 是危害分析关键控制点（英文Hazard Analysis Critical Control Point）的简称。
它作为一种科学的、系统的方法，应用在从初级生产至最终消费过程中，通过对特定危害及其控制措施进行确定和评价，从而确保食品的安全。
HACCP在国际上被认为是控制由食品引起疾病的最经济的方法，并就此获得FAO/WHO 食品法典委员会（CAC）的认同。
它强调企业本身的作用，与一般传统的监督方法相比较，其重点在于预防而不是依赖于对最终产品的测试，它具有较高的经济效益和社会效益。
一．HACCP 的由来传统的食品生产卫生管理是通过对已生产的食品进行抽样检验来反映食品卫生和质量，但抽样检验相对来说准确性较低，需要大量的检验技术人员及经费。
20 世纪60 年代美国的Pillsbury 公司、Natick 的美军实验室以及国家航空和宇航局在开发美国航天食品时，采用过程控制推理分析方法，试图将工业生产的零缺陷程序应用在食品生产上。
通过事先采取充分的预防性措施，对食品加工过程中可能产生危害的关键步骤进行识别和严格监控，配合少量的抽样检验，可确保生产出高度安全的航天食品，于是出现了HACCP 概念。
1971年Pillsbury 公司在第一届美国国家食品保护会议上首次公开提出了HACCP 的原理。
二．应用HACCP的优点HACCP 体系的最大优点就在于它是一种系统性强、结构严谨、理性化、有多项约束、适用性强而效益显著的以预防为主的质量保证方法。
运用恰当则没有任何方法或体系像它那样能提供相同程度的安全性和质量保证，而HACCP的日常运行费用要比靠大量抽样检查的方式少得多。
从书刊资料中还可列出并汇总如下优点（Mitoh11, 1992）:1.在问题出现之前就可采取纠正措施，因而是积极主动的控制。
通过易于监视的特性如时间、温度和外观实施控制。
监控方法简单、直观、可操作性强、快速。
2.可根据需要及时采取预防措施，迅速控制危害。
防腐工程需要专项施工方案一、项目概述防腐工程是指对工程结构、设备和管道等进行防腐蚀处理，以延长其使用寿命、保障安全生产和减少维护成本的专业施工工程。
防腐工程施工通常包括表面处理、底漆涂装、中涂涂装、面漆涂装等工序，需要符合相应的标准和规范要求，对施工现场、环境、人员等要求也非常严格。
二、专项施工方案1. 施工前准备（1）确定施工工艺及工艺流程，包括涂装系统、底漆种类、面漆种类、施工方法等。
（2）确定施工现场及设施，包括施工用吊篮、脚手架、喷涂设备、通风设备等。
（3）组织施工人员，包括涂装工、质检员、安全员等。
（4）准备涂装材料，包括底漆、面漆、溶剂、稀释剂等。
（5）检查施工现场的安全设施及环境，确保无防腐施工禁止的施工气候条件。
2. 施工流程（1）表面处理：包括除锈、除油、打磨等工序，确保基材表面清洁、干燥且无锈迹。
（2）底漆涂装：首先进行底漆喷涂或刷涂，确保涂层完全附着在基材表面。
（3）中涂涂装：在底漆干燥后进行中涂涂装，确保底漆和面漆之间的粘结和防腐性能。
（4）面漆涂装：最后进行面漆的喷涂或刷涂，确保涂膜表面光滑、均匀，达到设计要求。
3. 施工管理（1）施工过程质量控制：严格按照工艺要求进行质量检验、控制，确保每个施工工序的质量合格。
（2）施工场地管理：保持施工现场整洁、安全，合理布局施工设备和物料。
（3）人员管理：对参与施工的工人进行安全生产培训，确保施工人员遵守安全作业规程，做好个人防护。
（4）环境保护：严格遵守环保法规，做好施工过程中的废料处理和污染物排放控制。
4. 安全防护（1）做好施工现场的安全警示标识，保证触电、坠落、中毒、化学品飞溅等事故风险的防范和管理。
（2）采取有效的安全措施，确保涂装操作人员和周围人员的人身安全。
（3）施工现场严禁吸烟、明火作业，加强现场巡查及安全管理，预防火灾事故的发生。
5. 质量验收（1）检测涂装材料：在涂装前对涂料、溶剂等材料进行检测，确保质量合格。
（培训体系）防腐工程培训资料防腐工程培训资料壹、防腐工程概述化工企业设备、管道和建筑物防腐蚀是壹项极其重要的工作，是保证化工企业生产正常连续的重要环节。
据发达工业国家统计，腐蚀损失约占国民经济总产值的3%-5%。
为此，开发研究防腐蚀技术，掌握腐蚀理论，用来指导实践，减少设备、工艺管道腐蚀损失，延长厂房使用寿命，越来越显得重要。
防腐蚀技术是随着科学技术进步和化工生产需求而发展起来的壹门实用技术。
随着钢铁等金属结构材料大量应用，现代工业化工介质的多样化，通过大量的实践经验和对腐蚀的认识，对解决腐蚀的要求也越来越紧迫、对防腐技术也提出了更高要求。
反过来也促进了防腐技术的发展，和此同时也带动了新型防腐蚀材料的研制和开发。
防腐研究领域涉及到多门学科，于自然科学分类中，将腐蚀和防护划归到化学学科中，实际防腐技术种类繁多，所用材料十分广泛，从矿物到高分子材料，从钢铁到合金和有色金属材料，同很多学科有密切的联系，涉及上千种有机和无机化合物；各种耐腐蚀性能优良的合金材料、有色金属材料和新型非金属耐腐蚀结构材料的不断问世，目前人们已发现的百万种化合物中，聚四氟乙烯是最稳定的高分子化合物，是人类已知材料中最耐腐蚀的，超过有色金属和合金材料，有“塑料之王”的美称，但其加工困难、价格昂贵使应用受到很大限制，目前仅于密封、流体输送设备等领域。
于腐蚀理论研究方面，仅研究金属腐蚀理论已经不够，高分子材料、复合材料、混凝土等非金属结构材料腐蚀老化的研究也十分迫切。
我们能够把防腐蚀技术见成是和很多学科有密切联系的壹门边缘学科。
二、目前防腐工程存于的主要问题于石油、化工、冶金、机械等工业工程项目中，每年均有数百亿元现场防腐蚀施工工程，主要项目有涂覆、喷镀、玻璃钢、耐酸瓷板和耐酸花岗岩衬里以及塑料衬里和橡胶衬里等。
目前的现状和主要存于的问题主要是工程质量低劣，设备寿命短促，建筑结构防腐达不到预期效果。
主要原因表当下几个方面：1、投资费用低、防腐等级不够。
任意修改防腐蚀设计和标准，使得本来有十年使用寿命的结构和设备，使用几年就损坏；检修或维修不及时，也不彻底不专业。
2、防腐设计和选材不当。
由于各种材料耐腐蚀性能有明显差异，必须根据腐蚀介质和使用条件选择防腐蚀方法，否则可能造成防腐蚀失败。
如钢设备内衬里玻璃钢防腐，绝不能根据合成树脂耐热温度确定设备最高使用温度，而是应根据衬里层内和玻璃钢粘结强度确定，否则使用后短期内衬里就会开裂。
花岗岩耐酸性能良好，但用来做软化水处理池衬里会使水中阳离子超标，若采用玻璃钢衬里，不仅可降低费用，且能够保证软化水生产质量。
3、施工质量未按施工规范要求严格控制，配比不准确；或者受季节（冬季）、环境（温度湿度）影响，施工质量低劣。
4、设备、结构基层处理不好，造成防腐工程出现质量问题。
比如设备、钢结构喷砂除锈不好造成防腐涂料粘结不好，耐酸地坪清理不干净大面积空鼓，玻璃钢应基层不干燥而大面积空鼓等质量问题。
5、细部做法质量成型不好或遍数不够，造成防腐隐患。
三、化工装置常见的腐蚀介质1、水的腐蚀目前化工生产过程中，水的腐蚀主要有三个方面。
第壹，污水池混凝土的腐蚀；第二，锅炉、水冷器工艺水、蒸汽，脱盐水的阴阳离子；第三，循环冷却水腐蚀、结垢的影响。
这类氯离子、稀酸对水池、管线的腐蚀最为常见。
2、酸、碱、盐固体、粉尘、液体的腐蚀过去厂房建筑物、构筑物出现较为严重的腐蚀，主要集中于硝铵、硝酸、尿素厂房，硫氰化钠、氯化钠、酸、碱固体或液体储槽地坪、基础及地下构筑物上。
由于硝铵、尿素粉尘飞扬，盐潮解，渗入建筑物和混凝土内结晶膨胀，使得地坪基础、皮带栈桥、散装仓库、楼板、主梁的混凝土疏松剥落。
3、化工有害气体的腐蚀废热锅炉蒸汽、高温蒸汽氯离子、湿氯气、无机酸、二氧化碳等气体对设备、管道、钢结构的腐蚀。
四、耐腐蚀材料介绍化工防腐蚀壹般分为金属材料和非金属材料。
金属材料有：贵金属、稀有金属、有色金属；低合金钢、铁素体合金、马氏体合金、奥氏体合金；黑色金属。
主要用于结构设备和衬里设备。
非金属材料有：有机材料、复合材料、无机材料。
主要用于衬里保护、胶凝层、涂覆层和耐腐蚀涂料。
常用的有机材料有：合成橡胶、天然橡胶和天然树脂。
复合材料有：合成树脂、天然树脂。
无机材料有：硫胶凝材料、硅质材料、陶瓷玻璃、岩石、石墨材料。
五、防腐蚀方法和材料的选择于不同的工业厂矿，不同的装置环境，对防腐蚀的要求和认识是有很大差异的。
有的要求有数十年寿命，有的则由于找不到合适的材料而按小时计算。
防腐蚀所用方法多种多样，所用材料从天然石材到合成材料、到贵金属，千变万化。
现代工业对防腐蚀的要求越来越高，同时也为防腐蚀技术不断提供着各种新型材料。
金属腐蚀纯理论研究可能使初学者感到枯燥无味，可是形形色色的防护方法，千差万别的耐腐蚀材料和施工工艺，却使每壹个防腐蚀工作者均感到知识贫乏，需不断地充实。
过去曾大力推广的方法和材料则不断被新的技术代替或改进。
要确保壹个设计方案的先进、可靠、科学及经济合理，就需要全面掌握新的知识。
壹个工程技术人员对防腐蚀工程，不仅应当掌握腐蚀理论、防护方法、材料性能、施工工艺，仍应当了解生产工艺、设备结构、使用条件等壹系列施工知识。
防腐蚀工程不同于壹般传统材料的施工，具有以下三个特点。
（1）防腐蚀工程造价较高，每平方米造价上百元甚至数千元。
例如于强腐蚀介质中采用复合衬里保护，衬里厚度较大，层数较多，工程造价较高，壹些价格昂贵的合成材料或有色金属材料如聚四氟乙烯衬里，其工程造价每平米高达数千元。
设计时必须考虑到这壹特点，做到合理选材，要根据各个因素拿出既可靠又经济的方案二(2)防腐蚀工程使用的材料品种繁多，每种材料均有不同的特性，不可能有壹种万能的材料来解决所有的腐蚀问题，必须了解各种材料的特性才能合理选材。
但仅了解材料特点仍不够，仍必须了解施工工艺，同壹种材料，不同的施工方法其效果和应用范围有很大差异。
如玻璃钢整体设备和衬里设备使用温度就不同，因衬里设备存于温度应力问题。
同壹种合成树脂做涂层保护和衬里保护时效果就不伺，涂层保护因微孔难以消除只应用于腐蚀不强烈的场合，而用于衬里时，就可承受较强烈的腐蚀条件和环境。
(3)防腐蚀工程多为手工施工，其质量不仅取决于施工人员的技术素质和责任心，仍同设计有关，设计者要考虑手工施工的特点，设备防腐表面必须能用手触及到，同时有便于施工。
六、防腐蚀工程施工范例1、某化工厂1#、2#酸洗槽进行防腐处理工作项目为旧衬里拆除、腐蚀损坏部位挖补焊接、表面喷砂处理、贴衬7mm厚玻璃钢、底部衬胶泥层、衬瓷砖和槽顶玻璃钢保护等项工作。
为使玻璃钢衬里层溶决U挥发完全，贴衬过程进行四次热风处理。
为防止衬砖层于边缘产生内应力变形，采取将砖加工成圆角的办法衬砌。
(1)施工工艺简述①表面处理。
用喷砂法清除表面锈层，要求表面呈灰色金属色泽。
无锈痕、锈迹，无油脂和污物。
②涂环氧底漆二层。
用E-44环氧配制。
配方如下：E44环氧（6101）100份邻苯二甲酸二丁醋15份丙酮20胺固化剂7-8填料适量涂底漆俩遍且固化后，进行缺陷修复。
③抹腻子。
涂底漆后用腻子补缺陷处。
对焊缝及凸凹不平处用腻子抹成过度圆弧，以防衬玻璃钢于缺陷部位产生气泡。
腻子配方如下：E44环氧100份，邻苯二甲酸二丁醋8-10丙酮2-5胺固化剂7-8填料150④衬底层玻璃布。
0.2无捻中碱平纹无蜡布衬俩层，用浸布法操作。
将布于胶液中柔浸后贴于设备表面，排除气泡及皱纹，使每次玻璃布每平方米可见气泡少于2个或全部消除，达到了化工部施工规范中的要求，然后经热风干燥处理。
衬玻璃布所用胶液配方如下：E44环氧1'00份邻苯二甲酸二丁酯15丙酮20-25胺固化剂7-8填料适量⑤贴玻璃布至要求厚度。
底层玻璃布热风固化后，贴衬酚醛改性环氧玻璃钢，采用0.4无捻中碱无蜡平纹衬,最外层为0.2mm厚布贴俩层。
：工艺同前，配方如下：E44环氧70份2130酚醛30邻苯二甲酸二丁酯15丙酮20-25胺固化剂5-8填料适量每贴衬3层壹4层固化后用热风处理壹次，以使胶液挥发完全，全部贴衬后再进行壹次热风处理。
⑥抹胶泥层。
按要求底部抹成斜度千分之五胶泥层。
厚自80mm逐渐减至40mm,胶泥用酚醛改性环氧。
配方如下：E44环氧702130酚醛30邻苯二甲酸二丁酯5-8丙酮5胺固化剂5-6填料（石墨粉）150胶泥层固化后开始衬砖。
⑦槽底衬砖。
槽底立衬耐酸瓷砖壹层，厚113mm，和四壁交角处的砖，加工出圆弧。
胶泥用酚醛改性环氧，以提高耐热性能。
要求胶缝饱满，宽2mm-3mm，无气孔和凸凹不平处，底部全部衬完进行四、壁衬砖。
⑧四壁衬砖。
按图纸要求的斜度衬四壁。
采用放线保持平整和要求的斜度，砖背面和壁之间用灌胶泥的办法使之密实无孔隙。
砖和壁间胶缝宽20mm左右。
于四壁交接处的砖，加工出直径约20mm圆弧，防止应力变形。
其他要求同前。
⑨法兰部位砖层和槽之间用玻璃钢包覆，宽0.5m，厚4mm-5mm，使砖层和槽体形成壹体。
⑩热处理。
全部完工后进行最终热处理，使衬里层完全固化，仍采用热风吹送的办法处理12h。
2、某200m3浓硝酸贮池结构设计和施工方案方案：花岗岩石板拼池耐酸水泥和耐酸砖铺地复合保护。
要求使用寿命：20年之上。
1．防腐方案(1)混凝土结构部分（略）(2)防腐蚀工程对混凝土基体要求①能承受槽体和贮酸后的重量，严防下沉，导致衬里开裂事故发生。
②基础需做防水层（壹般用沥青油毡、阳离子乳化沥青衬玻璃布等方法）。
③水泥砂浆层应平整、无裂纹和其他缺陷。
④砼槽施工后应养护，表面水分含量应小于5％，若使用C-20环氧底层，水分含量可提高至8％—10％，待底层固化完全后即可进行防腐蚀施工。
（3）防腐蚀衬里结构防腐蚀衬里结构采用底部铺衬耐酸砖、四壁涂覆耐酸砂浆、外拼花岗岩石板的复合结构，具有双层防渗作用，使池体具有较长的寿命。
池体中部设有隔墙，以备铺上盖花岗岩板。
其结构特点如下：①整体性强，利用花岗岩石材强度高、可加工的特点，采用石板错缝拼接结构，由于胶结缝少，使整体性增强，适合贮存腐蚀性强的酸液。
国内已有成熟的经验。
②复合保护，使胶缝有足够的厚度，以减少介质渗透作用。
本结构底部采用衬耐酸砖65mm壹层、四壁灌水玻璃砂浆的复合保护层，使设备有足够的抗渗性，以保证20年之上寿命。
③维修简便，即使使用若干年后局部发生渗漏，可进行局部检修，只要基础无下沉等现象，就不至严重损坏，可经修复后使用。
(4)节点设计①底和壁结构。
采用镶缝结构②四壁花岗岩石板错缝结构③底部花岗岩板错缝结构。
边缘底和壁粘结结构底部错缝或镶槽粘结结构④壁和壁转角部位可用镶槽结构，或采用整体结构⑤隔墙采用耐酸砖砌筑，上部镶花岗岩托板，下部设排酸孔(5）原材料要求①花岗岩石板：要求耐酸度大于98％，无裂纹、暗纹，无孔洞等缺陷，石质均匀，加工尺寸按图纸要求。
