《城镇供热管网设计规范》(CJJ34-2010)

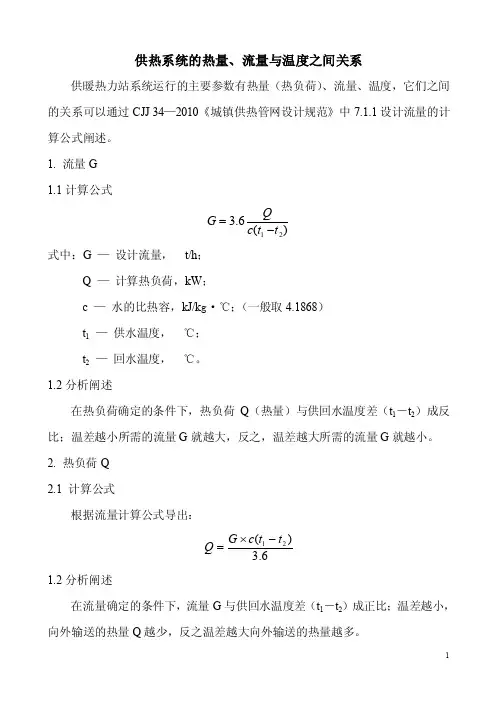

供热系统的热量、流量与温度之间关系
供暖热力站系统运行的主要参数有热量（热负荷）、流量、温度，它们之间
的关系可以通过CJJ 34—2010《城镇供热管网设计规范》中
7.1.1设计流量的计算公式阐述。

1. 流量G
1.1计算公式
)
(6.321t t c Q G
式中：G —设计流量，t/h ；Q —计算热负荷，kW ；
c —水的比热容，kJ/kg ·℃；（一般取 4.1868）
t 1—供水温度，
℃；t 2—回水温度，
℃。

1.2分析阐述
在热负荷确定的条件下，热负荷
Q （热量）与供回水温度差（t 1－t 2）成反比；温差越小所需的流量
G 就越大，反之，温差越大所需的流量G 就越小。

2. 热负荷Q
2.1 计算公式
根据流量计算公式导出：
6.3)
(21t t c G Q
1.2分析阐述
在流量确定的条件下，流量G 与供回水温度差（t 1－t 2）成正比；温差越小，向外输送的热量Q 越少，反之温差越大向外输送的热量越多。

3. 温差（t 1－t 2）
3.1计算公式
根据流量计算公式导出：
G
c Q
t t ?6.321）（3.2分析阐述
在热负荷Q
（热量）确定的条件下，热量Q 与流量G 成反比，流量越小，
温差越大，反之，流量越大温差越小。

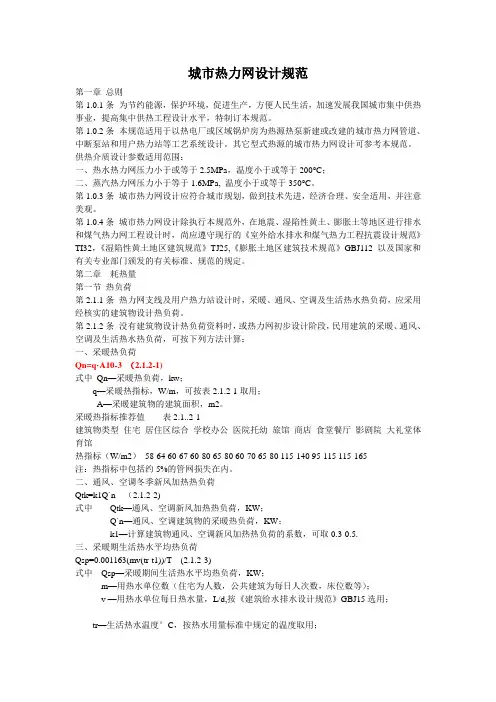

城市热力网设计规范第一章总则第1.0.1条为节约能源，保护环境，促进生产，方便人民生活，加速发展我国城市集中供热事业，提高集中供热工程设计水平，特制订本规范。

第1.0.2条本规范适用于以热电厂或区域锅炉房为热源热泵新建或改建的城市热力网管道、中断泵站和用户热力站等工艺系统设计。

其它型式热源的城市热力网设计可参考本规范。

供热介质设计参数适用范围：一、热水热力网压力小于或等于2.5MPa，温度小于或等于200°C；二、蒸汽热力网压力小于等于1.6MPa, 温度小于或等于350°C。

第1.0.3条城市热力网设计应符合城市规划，做到技术先进，经济合理、安全适用，并注意美观。

第1.0.4条城市热力网设计除执行本规范外，在地震、湿陷性黄土、膨胀土等地区进行排水和煤气热力网工程设计时，尚应遵守现行的《室外给水排水和煤气热力工程抗震设计规范》TI32，《湿陷性黄土地区建筑规范》TJ25,《膨胀土地区建筑技术规范》GBJ112以及国家和有关专业部门颁发的有关标准、规范的规定。

第二章耗热量第一节热负荷第2.1.1条热力网支线及用户热力站设计时，采暖、通风、空调及生活热水热负荷，应采用经核实的建筑物设计热负荷。

第2.1.2条没有建筑物设计热负荷资料时，或热力网初步设计阶段，民用建筑的采暖、通风、空调及生活热水热负荷，可按下列方法计算：一、采暖热负荷Qn=q·A10-3 （2.1.2-1)式中Qn—采暖热负荷，kw；q—采暖热指标，W/m，可按表2.1.2-1取用；A—采暖建筑物的建筑面积，m2。

采暖热指标推荐值表2.1..2-1建筑物类型住宅居住区综合学校办公医院托幼旅馆商店食堂餐厅影剧院大礼堂体育馆热指标（W/m2）58-64 60-67 60-80 65-80 60-70 65-80 115-140 95-115 115-165注：热指标中包括约5%的管网损失在内。

二、通风、空调冬季新风加热热负荷Qtk=k1Q`n （2.1.2-2)式中Qtk—通风、空调新风加热热负荷，KW；Q`n—通风、空调建筑物的采暖热负荷，KW；k1—计算建筑物通风、空调新风加热热负荷的系数，可取0.3-0.5.三、采暖期生活热水平均热负荷Qsp=0.001163(mv(tr-t1))/T (2.1.2-3)式中Qsp—采暖期间生活热水平均热负荷，KW；m—用热水单位数（住宅为人数，公共建筑为每日人次数，床位数等）；v —用热水单位每日热水量，L/d,按《建筑给水排水设计规范》GBJ15选用；tr—生活热水温度°C，按热水用量标准中规定的温度取用；t1—冷水计计算温度，取最低月平均水温，°C，无资料时按《建筑给水排水设计规范》GBJ15取用。

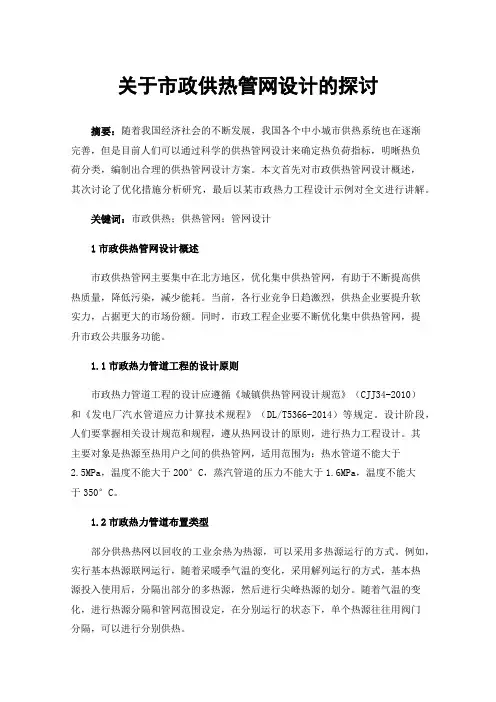

关于市政供热管网设计的探讨摘要：随着我国经济社会的不断发展，我国各个中小城市供热系统也在逐渐完善，但是目前人们可以通过科学的供热管网设计来确定热负荷指标，明晰热负荷分类，编制出合理的供热管网设计方案。

本文首先对市政供热管网设计概述，其次讨论了优化措施分析研究，最后以某市政热力工程设计示例对全文进行讲解。

关键词：市政供热；供热管网；管网设计1市政供热管网设计概述市政供热管网主要集中在北方地区，优化集中供热管网，有助于不断提高供热质量，降低污染，减少能耗。

当前，各行业竞争日趋激烈，供热企业要提升软实力，占据更大的市场份额。

同时，市政工程企业要不断优化集中供热管网，提升市政公共服务功能。

1.1市政热力管道工程的设计原则市政热力管道工程的设计应遵循《城镇供热管网设计规范》（CJJ34-2010）和《发电厂汽水管道应力计算技术规程》（DL/T5366-2014）等规定。

设计阶段，人们要掌握相关设计规范和规程，遵从热网设计的原则，进行热力工程设计。

其主要对象是热源至热用户之间的供热管网，适用范围为：热水管道不能大于2.5MPa，温度不能大于200°C，蒸汽管道的压力不能大于1.6MPa，温度不能大于350°C。

1.2市政热力管道布置类型部分供热热网以回收的工业余热为热源，可以采用多热源运行的方式。

例如，实行基本热源联网运行，随着采暖季气温的变化，采用解列运行的方式，基本热源投入使用后，分隔出部分的多热源，然后进行尖峰热源的划分。

随着气温的变化，进行热源分隔和管网范围设定，在分别运行的状态下，单个热源往往用阀门分隔，可以进行分别供热。

市政热力管道的工程设计往往包括管道附件的设计，管件一般分为三通、弯管、变径和直管等类型，采用一次性补偿器、覆土后预热的方式进行长直管段的补偿设计。

市政供热管网的布置，与用热用户、热源以及热煤的种类有一定关系。

在进行布置时，要考虑到经济性和安全性，考虑系统的热用户分布区域。

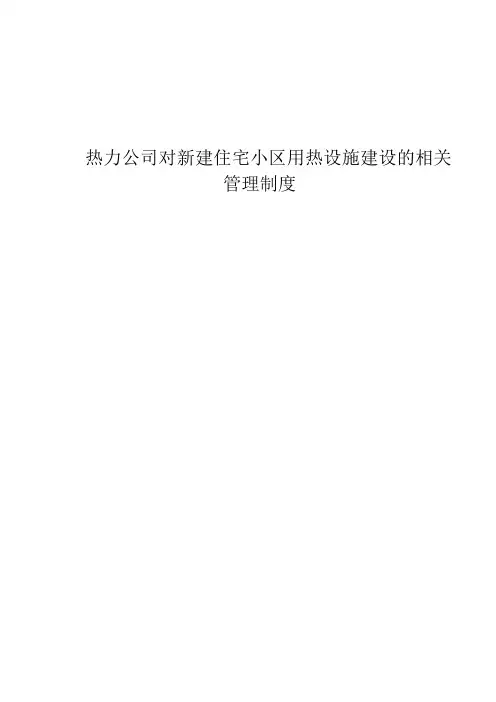

热力公司对新建住宅小区用热设施建设的相关管理制度1总则1.1为提升城市集中供热服务水平，加强供热行业管理，规范建设单位、工程施工单位和从业人员的行为，维护供用热双方的权益，特制定本管理办法。

1.2凡接入本热力有限公司（以下称本公司）供热管网的小区或单位，均应执行本标准，否则不予入网。

2规范性引用文件2.1《本省供热条例》2.2《本市民用建筑供热计量管理暂行办法》2.3《本市供热管理办法》…………3.管理办法3.1供热主管部门列入供热规划范围的用热单位，应于当年四月三十日前凭政府主管部门批文到本热力有限公司提出书面用热申请，本热力有限公司应于十日内予以答复。

同意用热申请的，用热单位五月三十一日前办理用热入网相关手续，逾期未办理的，不再列入当年供热建设计划。

3.2新建、改建、扩建工程需要接入供热管网的，其供热配套设施建设必须与主体工程同时设计、同时施工、同时交付使用，并征求供热公司的意见，使管网配置、换热站房屋等技术指标与供热规划相匹配。

换热站房屋宜在地面配套建设，规划审批手续应按要求办理，并向城管执法部门进行备案。

3.3新建住宅小区内的供热经营设施（包括供热管道和阀门、换热机组和用热计量装置、用户室内取暖设施）采取开发建设单位投资、供热企业监督建设的方式，开发建设单位不得自行组织施工，否则，供热企业不予并网供热。

3.4从事供热工程勘察、设计、施工、监理等活动，应当依法取得相应等级的资质证书，并遵守国家及省有关技术标准和规范。

3.5本公司工程部负责小区用热设施建设的全过程管理和指导，用热单位应积极配合。

3.6用热单位在规划建设小区供暖设施前需向热力公司提供小区供暖信息、总平面图，政府审批文件，填报供热申请表(见附录一），并盖单位公章，报本公司工程部，本公司根据用热单位提供的小区供暖信息，联系设计人员审核供热设施技术参数、施工图纸，指导用热单位采购、建设供热设施。

3.7用热单位应按照本公司编制的《换热站建设标准》、《一级管网建设标准》、《二级管网建设标准》、《供热设施技术规范》建设小区供热设施。

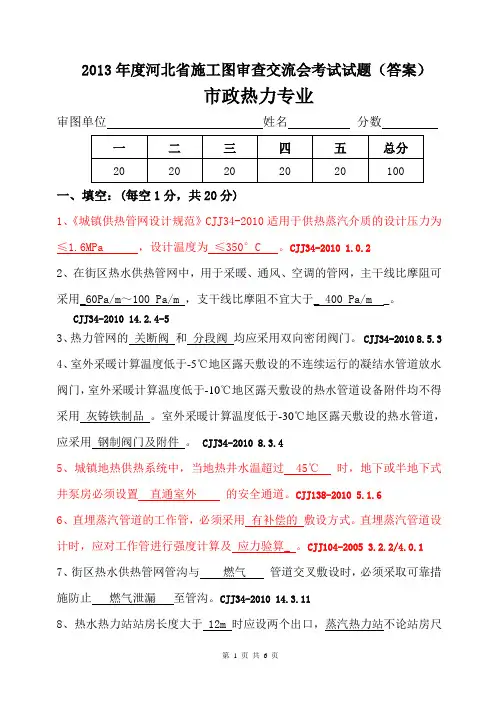

2013年度河北省施工图审查交流会考试试题（答案）市政热力专业审图单位姓名分数一、填空：(每空1分，共20分)1、《城镇供热管网设计规范》CJJ34-2010适用于供热蒸汽介质的设计压力为≤1.6MPa ，设计温度为≤350°C 。

CJJ34-2010 1.0.22、在街区热水供热管网中，用于采暖、通风、空调的管网，主干线比摩阻可采用_60Pa/m～100 Pa/m ，支干线比摩阻不宜大于_ 400 Pa/m _。

CJJ34-2010 14.2.4-53、热力管网的关断阀和分段阀均应采用双向密闭阀门。

CJJ34-2010 8.5.34、室外采暖计算温度低于-5℃地区露天敷设的不连续运行的凝结水管道放水阀门，室外采暖计算温度低于-10℃地区露天敷设的热水管道设备附件均不得采用灰铸铁制品。

室外采暖计算温度低于-30℃地区露天敷设的热水管道，应采用钢制阀门及附件。

CJJ34-2010 8.3.45、城镇地热供热系统中，当地热井水温超过 45℃时，地下或半地下式井泵房必须设置直通室外的安全通道。

CJJ138-2010 5.1.66、直埋蒸汽管道的工作管，必须采用有补偿的敷设方式。

直埋蒸汽管道设计时，应对工作管进行强度计算及应力验算_ 。

CJJ104-2005 3.2.2/4.0.17、街区热水供热管网管沟与燃气管道交叉敷设时，必须采取可靠措施防止燃气泄漏至管沟。

CJJ34-2010 14.3.118、热水热力站站房长度大于 12m 时应设两个出口，蒸汽热力站不论站房尺寸如何，都应设置两个出口。

CJJ34-2010 10.1.39、工作压力大于或等于 1.6MPa 且公称直径大于或等于 500mm 的管道上的闸阀应安装旁通阀。

CJJ34-2010 8.5.910、采暖、通风、空调系统在循环水泵停止运行时，管网静态压力应保证用户系统任何一点的压力，当设计供水温度高于65℃时，不应低于 10kPa ；当设计供水温度等于或低于65℃时，不应低于 5kPa 。

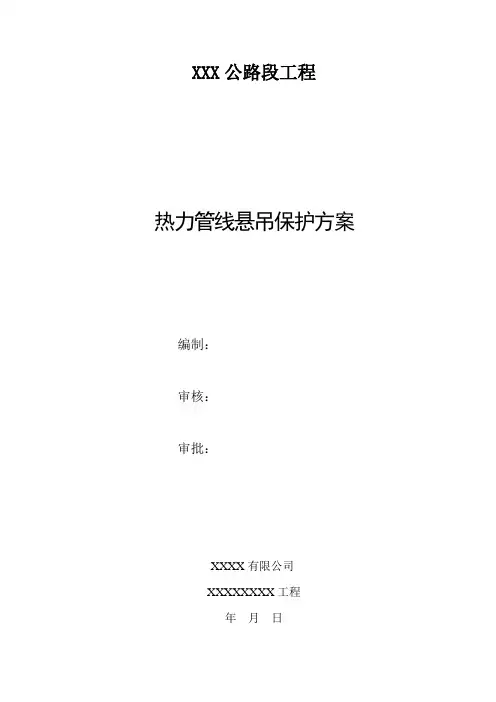

XXX公路段工程热力管线悬吊保护方案编制：审核：审批：XXXX有限公司XXXXXXXX工程年月日目录一、编制依据 (1)二、工程概况 (1)1、项目概况 (1)2、现有热力概况 (1)三、热力管线保护方案 (1)1、管线保护措施 (1)四、管线保护及监测措施 (6)1、管线保护措施 (6)2、管线监测措施 (6)五、安全保证措施 (7)1、安全管理体系及组织机构 (7)2、安全保证措施 (8)六、应急预案 (9)1、突发事件处理原则 (9)2、应急领导小组 (9)3、应急响应 (11)4、善后处置 (11)一、编制依据（1）《城镇供热管网设计规范》 CJJ 34-2010（2）《建筑机械使用安全技术规程》JGJ33-2012（3）《施工现场临时用电安全技术规范》JGJ46-2005（4）《钢结构设计规范》GB 50017-2003（5）《城镇供热管网工程施工及验收规范》CJJ28-2014（6）《城市供热管网工程质量检验评定标准》 CJJ38-1990二、工程概况1、项目概况XXX主干路,路线全长1.296公里，红线宽度60米。

路线于桩号K0+842.4m处，与现状供热专线相交，该处XXXX为路堑形式，挖深9.1m。

2、现有热力概况供热（热力管线）专线为双排管道，螺旋焊接钢管，管径Φ720×12mm，外覆5cm 厚聚氨酯泡沫保温层及PE保护层。

供热介质为100°热水。

供热时间为每年采暖季。

供热管道与XX大道路线交角84°；供热管道埋深：管顶覆土1.7-1.8m。

图1 热力管道位置图三、热力管线保护方案在XX大道K0+842.4处，设5.5m宽管道桥1座，跨径（28+25）m，总长度53m，桥梁面积292㎡。

供热管道自管道桥上穿过XX大道。

机动车道净空5.03m（＞XX大道下穿高速公路机动车道净空4.975m），辅道净空4.25m（＞XX大道下穿高速公路辅道净空3.966m）。

************集中供热管网工程********二期换热站工程施工组织设计编制：_______________________审核：_______________________审批：_______________________石家庄****集团有限公司年月日目录第一章编制依据.......................... 错误!未定义书签。

第二章工程概况 (4)第三章施工部署 (6)第四章施工准备 (13)第五章施工现场平面图 (14)第六章主要分部分项工程施工方法 (14)第七章施工进度计划的保证措施 (55)第八章项目质量保证管理措施 (60)第九章季节性施工管理措施 (83)第十章成品保护措施 (87)第十一章工程保修工作的管理措施 (88)第十二章安全生产及文明施工 (90)第十三章施工中突发事件的应急预案 (100)第十四章附表（一、二、三、四、五） (104)第一章编制依据1.1施工合同1.2施工图及编号1.3主要规程规范《城镇供热管网设计规范》CJJ34-2010《城镇供热管网工程施工及验收规范》CJJ28-2014《现场设备、工业管道焊接工程施工规范》GB50236-2011 《输送流体用无缝钢管》GB/T8163-2018《石油天然气工业管线输送系统用钢管》GB/T9711-2017 《钢制对焊无缝管件》GB12459-2017《钢制法兰管件》GB/T17185-2012《设备及管道绝热技术通则》GB/T4272-2008《工业金属管道工程施工规范》（GB50235-2010）第二章工程概况2.1工程名称：********区集中供热管网工程金辉优步大道二期换热站工程地理位置：**************2.2参建单位：建设单位：***********供热有限责任公司设计单位：***********工程设计有限公司监理单位：***********有限责任公司承包单位：石家庄******集团有限公司2.3工程概况2.3.1承包范围(1)高温水一次供热管网对接至换热站，设计主管管径为2DN250，设计起点为新城大街与天宁路交叉口处的管廊内，由接口位置向东敷设进入金辉优步大道二期北区院内，沿西侧、南侧围墙进入换热站；(2)站内新建设备、管道及配件的安装、防腐保温等；（3）自动控制设备安装、调试。

CJJ34-2010《城市热力网设计规范》[1]城市热力网设计规范第一章总则第 1.0.1条为节约能源，保护环境，促进生产，方便人民生活，加速发展我国城市集中供热事业，提高集中供热工程设计水平，特制订本规范。

第 1.0.2条本规范适用于以热电厂或区域锅炉房为热源热泵新建或改建的城市热力网管道、中断泵站和用户热力站等工艺系统设计。

其它型式热源的城市热力网设计可参考本规范。

供热介质设计参数适用范围：一、热水热力网压力小于或等于 2.5MPa，温度小于或等于200°C；二、蒸汽热力网压力小于等于 1.6MPa,温度小于或等于350°C。

第 1.0.3条城市热力网设计应符合城市规划，做到技术先进，经济合理、安全适用，并注意美观。

第 1.0.4条城市热力网设计除执行本规范外，在地震、湿陷性黄土、膨胀土等地区进行排水和煤气热力网工程设计时，尚应遵守现行的《室外给水排水和煤气热力工程抗震设计规范》TI32，《湿陷性黄土地区建筑规范》TJ25,《膨胀土地区建筑技术规范》GBJ112以及国家和有关专业部门颁发的有关标准、规范的规定。

第二章耗热量第一节热负荷第 2.1.1条热力网支线及用户热力站设计时，采暖、通风、空调及生活热水热负荷，应采用经核实的建筑物设计热负荷。

第 2.1.2条没有建筑物设计热负荷资料时，或热力网初步设计阶段，民用建筑的采暖、透风、空调及生活热水热负荷，可按以下办法计算：1、采暖热负荷Qn=q·A10-3（2.1.2-1)式中Qn—采暖热负荷，kw；q—采暖热指标，W/m，可按表2.1.2-1取用；A—采暖建筑物的建筑面积，m2。

采暖热指标推荐值表2.1..2-1热指标（W/m2）58-64 60-67 60-80 65-80 60-70 65-80 115-140 95-115 115-165注：热指标中包括约5%的管网损失在内。

2、透风、空调冬季新风加热热负荷Qtk=k1Q`n（2.1.2-2)式中Qtk—通风、空调新风加热热负荷，KW；Q`n—通风、空调建筑物的采暖热负荷，KW；k1—计算建筑物通风、空调新风加热热负荷的系数，可取0.3-0.5.三、采暖期生活热水平均热负荷Qsp=0.(mv(tr-t1))/T(2.1.2-3)式中Qsp—采暖期间生活热水平均热负荷，KW；m—用热水单位数（住宅为人数，公共建筑为每日人次数，床位数等）；v—用热水单位逐日热水量，L/d,按《建筑给水排水设计标准》GBJ15选用；tr—生活热水温度°C，按热水用量标准中规定的温度取用；t1—冷水计计算温度，取最低月平均水温，°C，无资料时按《建筑给水排水设计标准》GBJ15取用。

一、单选题【本题型共40道题】1.TSG D0001-2009《压力管道安全技术监察规程----工业管道》 (简称管规)中，对管道设计时必须有足够的管道腐蚀裕量，考虑管道腐蚀裕量时应依据如下（）因数。

A．根据预期管道使用寿命和介质对材料的腐蚀速率确定的腐蚀量B．介质流动时对管道或受压元件的冲蚀量和局部腐蚀，以及管道应力腐蚀量C．管道的局部腐蚀，以及管道的应力腐蚀量D．包括以上所列的所有腐蚀量正确答案：[D]用户答案：[D] 得分：2.502.根据国家《压力管道安全管理与监察规定》，按用途压力管道可分为（）。

A．工业管道、公用管道、长运输管道B．工业管道、公用管道、长运输管道、热力管道C．工业管道、公用管道、长运输管道、动力管道D．工业管道、公用管道、长运输管道、燃气管道正确答案：[C]3.在GB50316——2000《工业金属管道设计规范》（2008版）中，规定A1类流体管道的泄压装置的最大泄放压力不得超过（）。

A．设计压力B．设计压力的1.1倍C．工作压力D．工作压力的1.1倍正确答案：[B]用户答案：[B] 得分：2.504.工业管道设计时，低温、高温管道上调节阀组的两个支架中，应该一个是（）支架，另一个是滑动支架。

A．导向B．弹簧C．限位D．固定正确答案：[D]用户答案：[D] 得分：2.505.CJJ34-2010《城镇供热管网设计规范》规定, 对有生活热水负荷的热水供热系统，在按采暖热负荷进行中央调节时，应保证闭式供热系统在任何时候热力网供水温度不低于（）℃。

A．50B．60C．70D．80正确答案：[C]用户答案：[C] 得分：2.506.当泵的工作流量低于泵的额定流量的（）以上时，就会产生垂直于轴方向的径向推力，而且由于泵在低效率下运转，使入口部位的液温升高，蒸汽压增高，容易出现汽蚀。

为了预防发生这种情况，要设置确保泵在最低流量下正常运转的最小流量管线。

A．5%B．10%C．15%D．20%正确答案：[D]用户答案：[D] 得分：2.507.TSG D0001-2009《压力管道安全技术监察规程----工业管道》 (简称管规)中，规定以下管道（）设计时应规定管道法兰接头的紧固载荷和紧固程序，以确保法兰接头的密封性能A．GA1级管道以及有毒、可燃介质管道B．GB1级管道以及有毒、可燃介质管道C．GC1级管道以及有毒、可燃介质管道D．GD1级管道以及有毒、可燃介质管道正确答案：[C]用户答案：[C] 得分：2.508.工业管道设计时，为减少管道的热应力，常常需要对管道设置人工π形补偿器，为了对管道进行有效保护，如果受地形条件限制，不能将Π型补偿器布置在补偿段的中间位置上时，就应在补偿器两端对称布置两个导向支座，这样，就可以使管线伸缩均衡，不致弯曲。

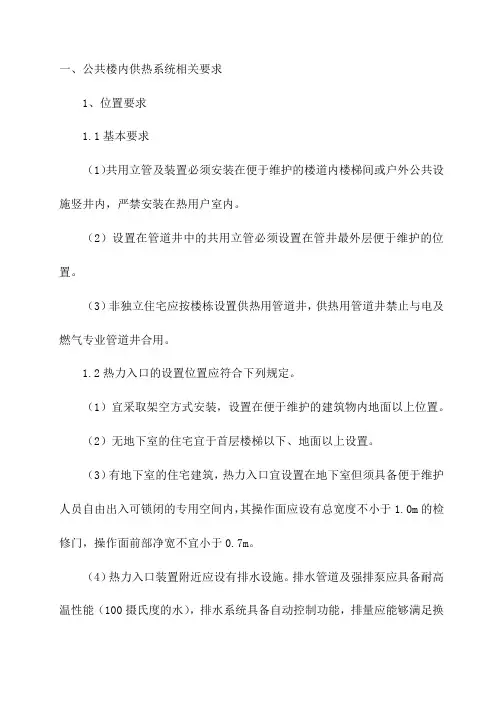

一、公共楼内供热系统相关要求1、位置要求1.1基本要求（1）共用立管及装置必须安装在便于维护的楼道内楼梯间或户外公共设施竖井内，严禁安装在热用户室内。

（2）设置在管道井中的共用立管必须设置在管井最外层便于维护的位置。

（3）非独立住宅应按楼栋设置供热用管道井，供热用管道井禁止与电及燃气专业管道井合用。

1.2热力入口的设置位置应符合下列规定。

（1）宜采取架空方式安装，设置在便于维护的建筑物内地面以上位置。

（2）无地下室的住宅宜于首层楼梯以下、地面以上设置。

（3）有地下室的住宅建筑，热力入口宜设置在地下室但须具备便于维护人员自由出入可锁闭的专用空间内，其操作面应设有总宽度不小于1.0m的检修门，操作面前部净宽不宜小于0.7m。

（4）热力入口装置附近应设有排水设施。

排水管道及强排泵应具备耐高温性能（100摄氏度的水），排水系统具备自动控制功能，排量应能够满足换热站故障状态下的紧急排水要求；排水系统的选型由热力站设计院提出。

并保证由物业公司对排水系统每年进行维护，保证其正常运行。

1.3供热用管道井的设置位置及基本要求（1）设置在住宅公用空间内，管道井内管道单排布置时，管道井进深应大于550mm；双排布置时，进深应大于700mm。

管道井内管道间距应大于200mm，管道距墙应大于150mm，仪表、阀门等设备的安装间距应满足其检修、查验要求。

（2）管道井在公用空间内安装检修门，检修门尺寸应能保证管道井内管道、仪表、阀门的安装、检修及查验要求。

（3）管道井内应防水隔潮，并应设排水地漏。

（4）楼道立管应采用焊接连接方式，管材为应保证系统承压的无缝或焊接钢管。

2、基本配置要求2.1每门栋独立设置一个系统，高层应按多分区供热设置系统，管道井（楼梯间）内共用立管及楼立管在抽头前的管道应采用无缝钢管焊接的形式；2.2各楼栋热力入口供水管必须安装过滤器并在其前后安装铸钢球阀，回水管要求安装水力平衡装置及铸钢球阀，供回水管应各加一个泄水阀门，泄水阀门为铜球阀。

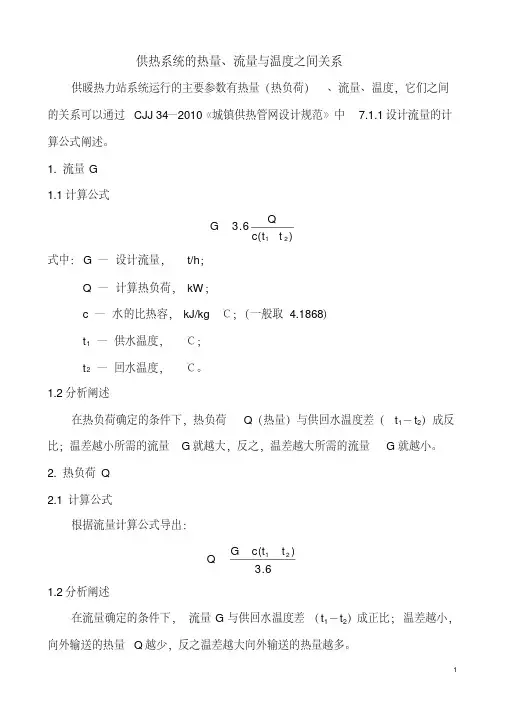

供热系统的热量、流量与温度之间关系供暖热力站系统运行的主要参数有热量（热负荷）、流量、温度，它们之间的关系可以通过CJJ 34—2010《城镇供热管网设计规范》中7.1.1设计流量的计算公式阐述。

1. 流量G1.1计算公式)(6.321t t c Q G -= 式中：G — 设计流量， t/h ；Q — 计算热负荷，kW ；c — 水的比热容，kJ/k g ·℃；（一般取4.1868）t 1 — 供水温度， ℃；t 2 — 回水温度， ℃。

1.2分析阐述在热负荷确定的条件下，热负荷Q （热量）与供回水温度差（t 1－t 2）成反比；温差越小所需的流量G 就越大，反之，温差越大所需的流量G 就越小。

2. 热负荷Q2.1 计算公式根据流量计算公式导出：6.3)(21t t c G Q -⨯=1.2分析阐述 在流量确定的条件下，流量G 与供回水温度差（t 1－t 2）成正比；温差越小，向外输送的热量Q 越少，反之温差越大向外输送的热量越多。

3. 温差（t 1－t 2）3.1计算公式根据流量计算公式导出：Gc Q t t ∙=-6.321）（ 3.2分析阐述 在热负荷Q （热量）确定的条件下，热量Q 与流量G 成反比，流量越小，温差越大，反之，流量越大温差越小。
