完整版)无线AP覆盖方案Wireless ork Project Technical n一、概述本文旨在提供一种无线网络技术方案，以满足客户在现有网络基础上的无线网络需求。
该方案基于WLAN技术，旨在提供高速、高效、安全的无线网络服务。
二、网络现状及需求分析2.1 无线网络需求分析客户目前已经拥有一套稳定的有线网络，但是在部分区域内需要提供无线网络服务，以满足用户的移动办公需求。
因此，客户需要一套无线网络技术方案，以便在保证网络安全性的同时，提供高速、高效的无线网络服务。
2.2 无线网络覆盖范围需求客户需要在办公区域内提供无线网络服务，覆盖面积约为5000平方米。
此外，客户还希望无线网络能够覆盖到室外，以便在需要时提供无线网络服务。
三、WLAN网络设计原则在设计无线网络方案时，需要考虑以下原则：1.网络安全性：无线网络需要采取一系列措施，以保证网络的安全性，防止未经授权的用户接入网络。
2.网络稳定性：无线网络需要保证稳定性，以便用户能够稳定地接入网络，进行工作。
3.网络性能：无线网络需要提供高速、高效的网络服务，以满足用户的需求。
4.网络可扩展性：无线网络需要具备一定的可扩展性，以便在未来根据业务需求进行扩展。
四、WLAN网络设计方案4.1 网络架构选择本方案采用基于控制器的WLAN网络架构，具体方案如下：1.部署一台控制器，负责管理所有接入该网络的AP。
2.在办公区域内部署多个AP，以提供无线网络服务。
3.对于室外覆盖，可采用室外AP或者通过室内AP进行覆盖。
4.控制器和AP之间采用无线或有线方式进行连接，以便实现网络管理和控制。
4.2 网络管理设计本方案采用以下网络管理措施：1.接入控制：通过控制器对用户进行身份验证和授权，防止未经授权的用户接入网络。
2.数据加密：采用WPA2-PSK加密方式，以保障数据传输安全。
3.无线频道管理：通过控制器对无线频道进行管理，以避免频道干扰和信道冲突。
4.安全审计：通过对网络活动进行审计，及时发现和处理安全问题。

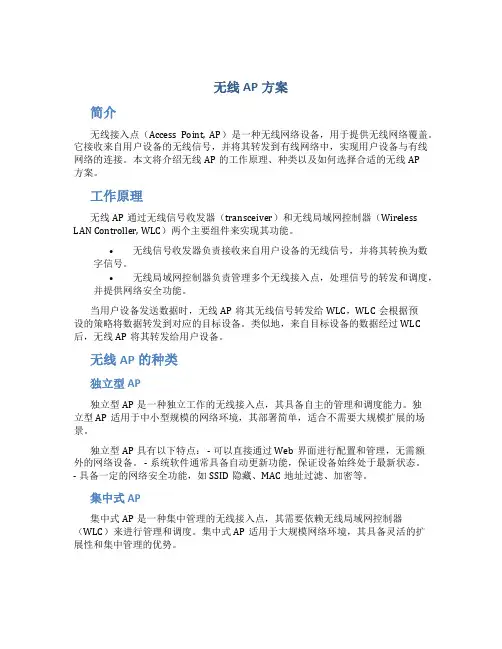

无线AP方案简介无线接入点（Access Point, AP）是一种无线网络设备，用于提供无线网络覆盖。
它接收来自用户设备的无线信号，并将其转发到有线网络中，实现用户设备与有线网络的连接。
本文将介绍无线AP的工作原理、种类以及如何选择合适的无线AP方案。
工作原理无线AP通过无线信号收发器（transceiver）和无线局域网控制器（Wireless LAN Controller, WLC）两个主要组件来实现其功能。
•无线信号收发器负责接收来自用户设备的无线信号，并将其转换为数字信号。
•无线局域网控制器负责管理多个无线接入点，处理信号的转发和调度，并提供网络安全功能。
当用户设备发送数据时，无线AP将其无线信号转发给WLC，WLC会根据预设的策略将数据转发到对应的目标设备。
类似地，来自目标设备的数据经过WLC 后，无线AP将其转发给用户设备。
无线AP的种类独立型AP独立型AP是一种独立工作的无线接入点，其具备自主的管理和调度能力。
独立型AP适用于中小型规模的网络环境，其部署简单，适合不需要大规模扩展的场景。
独立型AP具有以下特点： - 可以直接通过Web界面进行配置和管理，无需额外的网络设备。
- 系统软件通常具备自动更新功能，保证设备始终处于最新状态。
- 具备一定的网络安全功能，如SSID隐藏、MAC地址过滤、加密等。
集中式AP集中式AP是一种集中管理的无线接入点，其需要依赖无线局域网控制器（WLC）来进行管理和调度。
集中式AP适用于大规模网络环境，其具备灵活的扩展性和集中管理的优势。
集中式AP具有以下特点： - 需要配合无线局域网控制器（WLC）进行配置和管理。
- 网络管理员可以通过WLC集中管理多个AP，简化配置和维护的工作。
-具备高级的网络安全功能，如身份认证、漫游支持等。
如何选择无线AP方案选择合适的无线AP方案需要考虑多个因素，包括网络规模、用户需求、设备功能和预算等。
网络规模根据网络规模的大小，可以选择独立型AP或集中式AP。
企业无线AP覆盖方案模板一、项目概述本项目旨在为企业提供一套高效、稳定的无线AP覆盖解决方案，以满足企业日常运营和未来发展的网络需求。
通过本方案的实施，将为企业打造一个高速、安全、可扩展的无线网络环境，提升企业的工作效率和信息化水平。
二、需求分析1. 覆盖范围：确保无线信号能够覆盖企业的各个区域，包括办公室、会议室、走廊、楼梯等，以满足员工的移动办公需求。
2. 带宽需求：根据企业日常业务需求，如文件传输、视频会议等，提供足够的带宽支持，保证网络传输的流畅性。
3. 安全性：采取必要的安全措施，如加密、访问控制等，确保无线网络的安全性，防止未经授权的访问和数据泄露。
4. 扩展性：考虑到企业未来的发展需求，设计方案应具备可扩展性，便于后期增加无线AP或调整网络结构。
三、方案设计1. 设备选型：选用高性能的无线AP设备，支持802.11n/ac标准，具备高速数据传输能力和良好的信号覆盖范围。
2. 部署位置：根据现场勘测结果，合理规划无线AP的部署位置，确保信号均匀覆盖。
同时，避免AP之间的信号干扰，提高网络稳定性。
3. 扩展性设计：预留适量的扩展空间，以便在需要增加无线AP时能够方便接入现有网络。
4. 安全设计：配置WPA3加密、MAC地址过滤、DoS防御等安全功能，提高无线网络的安全性。
四、实施与测试1. 设备安装：按照设计方案进行无线AP的安装工作，确保设备稳定可靠。
2. 网络调试：对无线网络进行调试，优化信号覆盖范围和网络性能，确保网络运行稳定。
3. 安全性测试：进行安全功能测试，验证无线网络的安全性是否符合设计要求。
4. 用户培训：为用户提供必要的培训，使其了解无线网络的配置和使用方法。
五、维护与支持1. 定期巡检：定期对无线网络进行巡检，检查设备的运行状态和信号质量，及时发现并解决潜在问题。
2. 故障处理：提供快速响应的故障处理服务，确保网络故障能够得到及时解决，保证网络的稳定性。
3. 安全监控：实时监控网络的安全状况，发现异常及时采取相应措施，保护无线网络的安全。

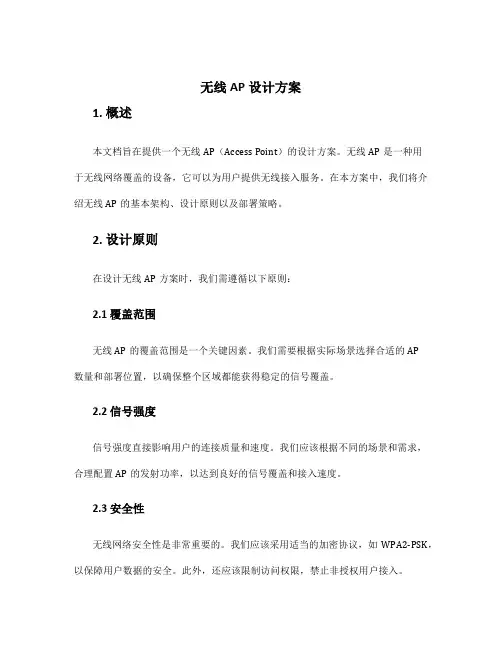

无线AP设计方案1. 概述本文档旨在提供一个无线AP（Access Point）的设计方案。
无线AP是一种用于无线网络覆盖的设备，它可以为用户提供无线接入服务。
在本方案中，我们将介绍无线AP的基本架构、设计原则以及部署策略。
2. 设计原则在设计无线AP方案时，我们需遵循以下原则：2.1 覆盖范围无线AP的覆盖范围是一个关键因素。
我们需要根据实际场景选择合适的AP数量和部署位置，以确保整个区域都能获得稳定的信号覆盖。
2.2 信号强度信号强度直接影响用户的连接质量和速度。
我们应该根据不同的场景和需求，合理配置AP的发射功率，以达到良好的信号覆盖和接入速度。
2.3 安全性无线网络安全性是非常重要的。
我们应该采用适当的加密协议，如WPA2-PSK，以保障用户数据的安全。
此外，还应该限制访问权限，禁止非授权用户接入。
2.4 可扩展性无线AP方案应具备良好的可扩展性，以适应未来网络发展的需求。
设计时需要充分考虑到网络增长和新技术的引入，确保系统可以方便地进行扩展和升级。
3. 架构设计本章将介绍无线AP方案的基本架构。
这个架构是典型的三层结构，包括控制器层、接入点层和用户层。
3.1 控制器层控制器层是整个无线网络的核心。
它负责管理和配置所有的AP，实时监控网络状态，并提供可视化管理界面供管理员使用。
控制器层还可以提供用户认证、流量控制等功能。
3.2 接入点层接入点层是无线AP的主体部分。
每个AP都连接到控制器，并负责无线信号的发射和接收。
接入点层通常包括多个AP，以扩展无线网络的覆盖范围。
3.3 用户层用户层是无线网络的终端设备，包括手机、平板电脑、笔记本电脑等。
用户可以通过接入点层的AP实现与无线网络的连接，从而获得上网和其他服务。
4. 部署策略本章将介绍无线AP的部署策略，包括AP数量、位置和信道选择。
4.1 AP数量AP的数量应根据实际需求来确定。
一般情况下，AP的数量应该足够覆盖整个区域，以保证用户在任何地方都能获得良好的信号覆盖。

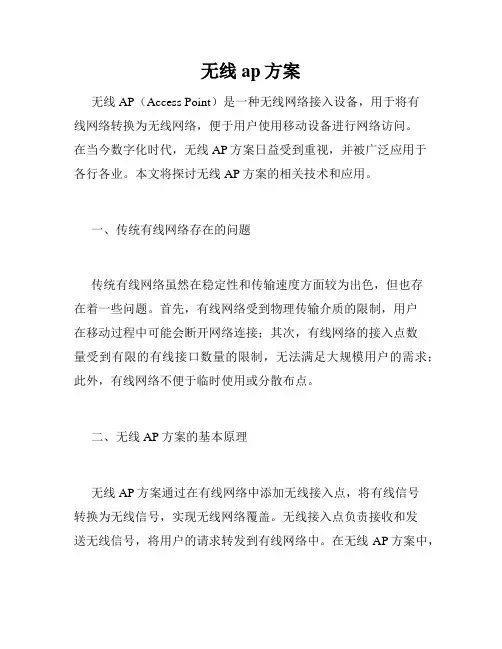

无线ap方案无线AP（Access Point）是一种无线网络接入设备，用于将有线网络转换为无线网络，便于用户使用移动设备进行网络访问。
在当今数字化时代，无线AP方案日益受到重视，并被广泛应用于各行各业。
本文将探讨无线AP方案的相关技术和应用。
一、传统有线网络存在的问题传统有线网络虽然在稳定性和传输速度方面较为出色，但也存在着一些问题。
首先，有线网络受到物理传输介质的限制，用户在移动过程中可能会断开网络连接；其次，有线网络的接入点数量受到有限的有线接口数量的限制，无法满足大规模用户的需求；此外，有线网络不便于临时使用或分散布点。
二、无线AP方案的基本原理无线AP方案通过在有线网络中添加无线接入点，将有线信号转换为无线信号，实现无线网络覆盖。
无线接入点负责接收和发送无线信号，将用户的请求转发到有线网络中。
在无线AP方案中，无线接入点通常与有线交换机相连，以提供更多的接入点数量，提高无线网络的容量。
三、无线AP方案的技术选择在选择无线AP方案时，需要考虑以下几个关键技术要素：1. 无线标准选择：目前常见的无线标准有802.11a/b/g/n/ac/ax等。
不同的无线标准对传输速率、频段选择、覆盖范围等方面有所不同。
根据具体的应用场景和需求，选择合适的无线标准至关重要。
2. 信道规划：无线信号需要占用一定的频率资源，因此在大规模无线AP部署时需要进行信道规划，避免信道间的干扰。
信道规划根据无线频谱状况和周围环境来确定不同AP的信道分配，以达到最佳的网络性能和用户体验。
3. 安全机制：无线网络的安全性是无线AP方案的重要考虑因素之一。
常见的安全机制包括WEP、WPA、WPA2等加密方式，以及用户认证和访问控制等技术手段。
在部署无线AP方案时，应根据实际需求选择适合的安全机制，确保网络的安全性。
四、无线AP方案的应用案例1. 商业场所：酒店、商场、餐厅等商业场所经常需要提供无线网络服务，以满足顾客的需求。
无限ap设计方案
无限AP（Access Point）设计方案是为了满足无线网络覆盖需
求的解决方案。
这个设计方案包括AP的选择、位置布局、信
号覆盖范围、安全性等方面的考虑。
首先，在选择AP的时候，可以考虑使用双频段AP，例如支
持2.4GHz和5GHz频段，以提供更好的无线信号接收和传输
能力。
同时，选择具备高增益天线的AP能够增强信号覆盖范围。
其次，在AP的位置布局方面，可以根据需求和场地情况来确
定AP的数量和位置。
一般来说，AP应该尽量分布均匀，减
少信号的死角和干扰区域的出现。
同时，可以通过增加AP的
数量来提高覆盖范围和信号强度。
此外，在信号覆盖范围方面，可以考虑使用无线中继器或者扩展器来拓展无线信号的传输距离。
这样可以提高覆盖范围，覆盖更多的区域。
最后，在安全性方面，需要对AP进行适当的配置和设置。
可
以使用WPA2-PSK或者802.1X等安全协议来加密传输的数据，防止被未经授权的用户访问。
此外，还可以设置访问控制列表（ACL）来限制AP的访问权限，只允许特定的设备连接。
总之，一个好的无限AP设计方案需要综合考虑AP的选择、
位置布局、信号覆盖范围、安全性等多个因素。
只有综合考虑这些因素，才能够设计出一个适合场地需求的解决方案。
AP方案1. 概述AP（Access Point）是无线局域网的关键设备，它能够连接多个无线终端设备，并提供无线网络访问服务。
本文档将介绍AP方案的基本原理和常见的配置和部署方式。
2. AP的作用AP作为无线网络的关键设备，具有以下主要作用：•提供无线网络接入服务：AP通过无线信号覆盖区域内的无线终端设备，使其能够连接到网络并进行数据传输。
•网络资源的共享：通过AP，多个终端设备可以共享网络资源，例如共享互联网连接、共享打印机等。
•网络安全保护：AP可以设置无线网络的安全认证、加密等机制，从而保护网络安全，防止未授权设备接入。
3. AP的配置和部署3.1 AP的配置AP的配置是指对AP进行一系列的设置，以满足网络需求和安全策略。
常见的AP配置包括：•网络参数设置：包括IP地址、子网掩码、网关等网络基本参数的设置。
根据网络规模和需求，可以选择动态IP分配（DHCP）或静态IP分配。
•SSID设置：SSID（Service Set ID）是无线网络的标识符，用于区分不同的无线网络。
AP可以设置多个SSID，以支持多个无线网络同时存在。
•安全设置：包括无线网络的加密算法、密码设置等。
常见的加密方式包括WEP、WPA、WPA2等，其中WPA2是目前最为安全的加密方式。
•信道设置：AP在无线频段上选择一个信道进行无线信号的传输。
通过设置不同的信道，可以避免信号干扰和拥挤。
3.2 AP的部署AP的部署是指将AP设备合理地布置在需要无线网络覆盖的区域内，以获得最佳的无线信号覆盖效果。
常见的AP部署方式包括：•单点覆盖：将AP设备放置在需要无线网络覆盖的区域中心位置，以实现全方位的无线信号覆盖。
这种方式适合于小范围的无线网络部署，例如家庭、办公室等。
•多点覆盖：通过多个AP设备的组网，实现大范围的无线信号覆盖。
通过合理的位置选择和信道分配，可以避免AP之间的信号干扰，并提供更强的信号覆盖。
这种方式适合于大型场所的无线网络部署，例如大型办公楼、商场等。

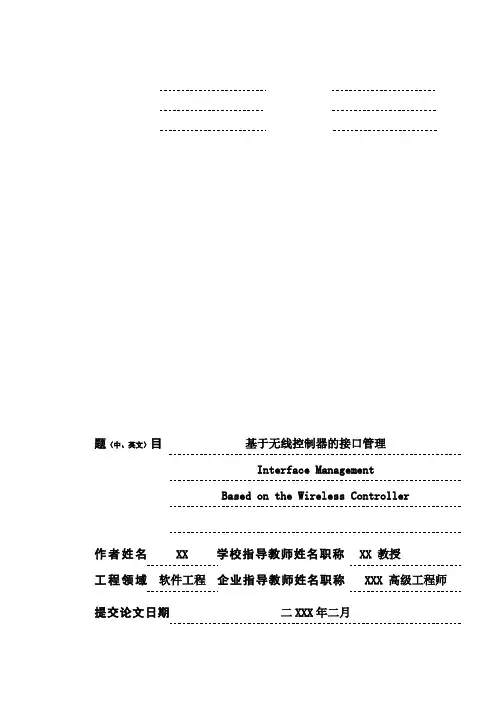

题（中、英文）目作者姓工程领摘要随着无线网络的不断发展，有线网络和无线网络的融合必将成为一种趋势，新型的网络设备的产生也将成为一种必然，有线无线一体化交换机就是这种设想的实现。
接口管理作为交换机设计中的重要软件组成部分，它在交换机中抽象底层的硬件驱动，定义完备的接口，给上层管理提供接口，是交换机软件开发的主要内容，对于交换机的软硬件的管理和交换性能具有十分重要的意义。
本文以某公司的AX7000有线无线一体化企业级交换机项目为背景，深入研究了Cisco、Juniper等公司的接口管理设计模式，提出了自己的设计方案。
基于交换机的PORT和VLAN实现交换机的二层接口、三层接口、协议接口以及各种特性接口的定义，运用Port和VLAN之间的关系使接口之间相关联。
实现虚拟网卡驱动以支持三层接口，完成交换机网关功能。
添加ARP和路由信息学习管理模块，保证网络安全和数据转发的高效、畅通。
最终根据定义的接口实现命令行的配置功能。
关键词：接口管理无线控制器网络AbstractWith the continuous development of wireless networks, the amalgamation of cable and wireless networks will definitely become a trend, and it is inevitable that a late-model network apparatus, such as the Wire and Wireless Integration Switch, will come into being. As an important software components of the Integration Switch, Interface management which abstracts the underlying hardware drive, defines the whole Interface and provides interface for the superior management, has great significance for the management of Integration Switch’s software&hardware and its performance.This thesis, via a AX7000 Wire and Wireless integration Enterprise-class Switch project and thoroughly studying on Cisco’s, Juniper’s and some other company’s Interface Management design pattern, puts forward my own design pattern in which I educed the definability of Ethernet Interface, Layer 3 Interface, Protocol Interface and a variety of some special interface and identified their relations via the Port and VLAN of intreface, and achieved the virtual network card driving which gives support for layer 3 interface, and fulfilled the function of interface’s gateway. And by appending ARP and Management Module of Router information learning, so that we can ensure network’s safety and its efficienc y and stabilization of data transmition and finally achieve the configuration’s function of command-line according to its definition of interface.Keyword：Interface Management Wireless Controller Network目录第一章绪论 (1)1.1 项目背景 (1)1.2 项目来源 (2)1.3 项目其间主要完成任务的工作 (4)1.4 章节安排 (4)第二章相关技术背景 (7)2.1 TCP/IP及Linux TCP/IP协议栈 (7)2.2 Linux驱动 (9)2.3 Linux开源项目 (13)2.3.1 路由管理之Quagga (13)2.3.2 Linux逻辑总线之D-Bus (14)第三章无线控制器体系结构 (17)3.1 无线控制器的功能 (17)3.2 无线控制器的体系结构 (18)3.2.1 功能体系结构模块 (18)3.2.2 物理体系结构模块 (20)第四章接口管理需求分析 (23)4.1 接口管理概念 (23)4.2 接口管理需求 (24)4.3 接口管理建模 (27)第五章接口管理设计实现 (31)5.1 软件模块设计实现 (31)5.2 基于接口的应用层设计实现 (34)5.2.1 命令行模块设计实现 (34)5.2.2 协议模块设计实现 (36)5.3 接口底层驱动模块设计实现 (39)5.3.1 虚拟网卡驱动模块设计实现 (39)5.3.2 交换芯片驱动模块设计实现 (47)5.4 接口管理设计实现 (48)5.4.1 Port接口 (48)5.4.2 VLAN接口 (55)5.4.3 基于接口的ARP、Route学习 (60)5.5 接口管理测试 (63)第六章结束语 (67)6.1 全文总结 (67)6.2 工作展望 (67)致谢 (69)参考文献........................................................................................ 错误！未定义书签。
第1章方案论证1.1课题来源随着现代通信技术的飞速发展，无线数据传输系统已成为当今通信业乃至整个信息业的热点，不但可以应用在数据传输电台，还可以应用于无线遥控、报警、无线局域网、军事通信等范围，具有一定的实际应用价值。
目前，无线数据通信的应用领域越来越广：遥控遥测、无线抄表、门禁系统、身份识别、非接触RF智能卡、无线标签、安全防火系统、生物信号采集、机器人控制等。
凡是布线繁杂或不允许布线的场合都希望能通过无线方案来解决。
为此,需要设计相应的接口系统，控制这些射频芯片工作,完成可靠稳定的无线数据通信。
基于达成以上要求本人设计了一款基于无线传输模块的网络通信系统。
1.2方案论证此次方案设计使用的元器件主要有两种分别是单片机和无线传输模块，使用单片机控制无线传输模块进行发送和接收数据，单片机准备用比较熟悉的AT89S51单片机，无线传输模块准备用性价比比较高的nRF24L01。
1.2.1基于无线传输模块的网络通信系统的基本工作原理本系统通过利用无线传输模块进行的无线通信传输，图1通过用单片机控制无线传输模块1进行发送无线信号，然后用单片机控制无线传输模块2接收无线传输模块1所发出的无线信号，从而实现1对1的无线信号传输。
图2所示的是通过单片机控制3个无线传输模块进行相互的无线传输。
图1.11对1无线传输原理框图单片机无线传输模块1无线传输模块2单片机单片机无线传输模块3图1.23模块间相互无线传输原理框图1.2.2无线传输模块的选择方案一：采用nRF24L01本方案采用的无线传输模块是nRF24L01，nRF24L01是单片射频收发芯片，工作于2.4～2.5 GHz ISM频段。
工作电压为1.9～3.6 V，有多达125个频道可供选择。
可通过SPI写入数据，最高可达10 Mb/s，数据传输率最快可达1 Mb/s，并且有自动应答和自动再发射功能。
芯片内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块，并融进了增强式ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。

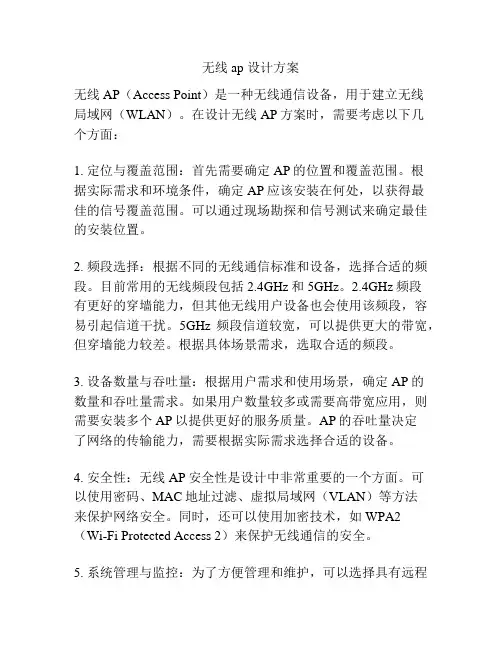

无线ap 设计方案无线AP（Access Point）是一种无线通信设备，用于建立无线局域网（WLAN）。
在设计无线AP方案时，需要考虑以下几个方面：1. 定位与覆盖范围：首先需要确定AP的位置和覆盖范围。
根据实际需求和环境条件，确定AP应该安装在何处，以获得最佳的信号覆盖范围。
可以通过现场勘探和信号测试来确定最佳的安装位置。
2. 频段选择：根据不同的无线通信标准和设备，选择合适的频段。
目前常用的无线频段包括2.4GHz和5GHz。
2.4GHz频段有更好的穿墙能力，但其他无线用户设备也会使用该频段，容易引起信道干扰。
5GHz频段信道较宽，可以提供更大的带宽，但穿墙能力较差。
根据具体场景需求，选取合适的频段。
3. 设备数量与吞吐量：根据用户需求和使用场景，确定AP的数量和吞吐量需求。
如果用户数量较多或需要高带宽应用，则需要安装多个AP以提供更好的服务质量。
AP的吞吐量决定了网络的传输能力，需要根据实际需求选择合适的设备。
4. 安全性：无线AP安全性是设计中非常重要的一个方面。
可以使用密码、MAC地址过滤、虚拟局域网（VLAN）等方法来保护网络安全。
同时，还可以使用加密技术，如WPA2（Wi-Fi Protected Access 2）来保护无线通信的安全。
5. 系统管理与监控：为了方便管理和维护，可以选择具有远程管理和监控功能的AP。
这可以通过网络管理软件来实现，可以对AP进行集中管理、配置和监控，提高管理效率和网络可靠性。
6. 硬件选择：根据设计需求选择合适的硬件设备。
选择具有良好性能和稳定性的AP设备，可以提高网络的可靠性和用户体验。
同时还需要选择适合所需覆盖范围的天线和支架等附件。
总之，设计无线AP方案需要全面考虑环境条件、用户需求和安全性等因素。
合理选择AP的位置和数量、频段、吞吐量以及系统管理方式，可以提高网络性能和用户体验，满足不同场景的需求。
基于ap的无线通信控制接口设计20世纪90年代以来，随着个人数据通信的发展，为了实现任何人在任何时间，任何地点均能实现数据通信的目标，无线局域网得到了迅猛发展。
无线局域网(wLAN)，通常被称为wi-Fi，这是一种可以在9l.44m内进行无线通信的技术。
IEEE802.11委员会把孤立使用的无线局域网称为自组无线局域网(Ad-boc Network)，把互连使用的无线局域网称为多区无线局域网(Infrastr ucture Network)无线AP是组建多区无线局域网的常用设备，配置多个接入点AP，就可以构成一个连续的覆盖区域，可提供移动用户漫游的能力。
同时，它在介质访问控制子层MAC中扮演无线工作站及有线局域网的桥梁，是一十两端口的网桥。
1 无线接入点AP的功能描述和系统设计无线接入点AP(Accss Point)通过一个标准的RJ-45接口用电缆连接到一个传统的集线器或交换机端口，一个无线接入点可认为是一个中继器，在有线局域网和无线设备运行的R F之间转发帧。
当一个站在LAN上发送数据时，接入点以指定的RF和无线帧格式转发帧，而并不考虑该帧的目的地。
同样，当一个无线设备发送一个帧时，接入点通过所设定运行的RF来接收帧，然后把帧转发到有线局域网。
两个或者多个无线局域网接入点，将为移动无线设备提供一个接入到有线局域网的无线扩展区域。
当建立一个无线局域网接人点时，要配置一个BSS(Basic S ervice Set)标识符。
同样，也要为那些无线局域网适配卡设定一个区域标识符，其中接入点是为使用适配卡与其连接在一起的无线设备提供服务的。
在多个无线接入点构造的一个扩展服务集(ESS，Extended Serice Set)中，通过定位接入点，无线设备就实现了漫游功能，以及通过应用无线局域网接入点服务的能力。
一个基本的无线局域网是由一个连接到有限局域网的接入点和使用该接入点的一个或多个无线PC用户所组成。
基于MPC852T的无线接入点AP由核心板和接口板组成，如图l所示。
核心板集成了摩托罗拉MPC852T处理器，32MB SDRAM以及4MB的Flash，为系统软件提供了足够的空间。
核心板上还集成了一个l0M以太网口，不仅实现和有线局域网的桥接。
还可以实现系统程序的以太网下载，从而烧写进FIash中。
底板上则提供了非常丰富的外设接口：1个10M以太网接口，1个10 0M以太网接口，1个RS-232接口(COMI)，1个BDM调试口(MPC8XX系列的EPBDM)，还有1个PC MCIA接口，按入无线网卡，作为无线接入点的RF，实现数据的无线发送和接收。
该系统具有体积小，耗电低，处理能力强，网络功能强大的特点，能够装载和运行嵌入式Linux的操作系统，可以在这个系统平台上进行自主的应用软件和驱动程序开发。
2 MPC852T功能介绍在无线接入点A P的设计中，选用了MotoIoraMPC852T处理器。
它是Motorola公司的PowerQUICC系列嵌入式通信处理器。
PowerQulCC处理器系列广泛应用于当今市场上的DSL调制解调器、SOHO路由器、远程接入服务器、DSLAM、中心局交换机设备、无线基础设施基站、企业路由器以及媒体网关等领域。
MPC852T PowerQUICC(Quad Integrated CommunicationController)内部集成了微处理器和一些控制领域的常用器件，是一个多用途的通用芯片。
它内部集成了微处理器和常用外围器件，可用于各种控制领域。
它应用于通信系统的低成本实现，提供了更高的性价比，并在通信方面有所增强。
MPC852 PowerQUICC集成了两个处理块，一个处理块是嵌入的PowerPC核，另一个是通信处理模块(CPM，C0MMunications processor Module)。
由于cPM分担了嵌入式PowerPC 核的外围工作任务，这种双处理器体系结构功耗要低于传统的体系结构的处理器。
嵌入式MFC85 2T内核可达l00MHz，扩展总线最大频率是66MHz，50/60MHz内核频率支持l:1模式和2:1模式，80/100MHz内核频率支持2:l模式。
MFC852T系统集成单元主要包括：总线监视器、中断监视器、软件看门狗、中断定时器、时钟合成器、PowerPC减量器、复位控制器及JTAG1149.l测试口。
以上性能理想地适用于各种有线和无线的通信处理任务，极大地满足了控制层繁重的任务处理及传输层高带宽的要求。
3 核心板的设计MPC852T是32位地址，32位数据总线宽度，4KB的数据Cache和4KB指令Cache，分别带有一个MMU，52MHz的主频，52MbpS的总线速度。
若外接8位或l6位数据宽度的外设芯片，与CPU相接时，MPC852T的总线数据宽度是可设置的，可分配为8位、l6位或32位模式。
在核心板中，选用了2片16×lbit数据宽度，共4MB的Flash(MX29Lv160BTC，如有不同型号，则是完全兼容的器件)，速度70/90ns:2片16M×8bit数据宽度的SDRAM(HY57VBTC-10S，如有不同型号，则是完全兼容的器件)构成，共32MB SDRAM。
MPC852T共提供了4个PORT，即PoRTA、PortB、P0rtC和PortD，对应的控制寄存器实现与其它信号引脚的复用。
端口分配使用情况如表l所列。
其中：一个SCC作为10M以太网接口，SMC(和P0rtB GPIO复用)作为两线串口(TXD，R XD)。
核心板未用的，通过核心板接口，引到接口板作为GPl0资源使用。
同时，由1个LED提供1个运行指示.1个l0M局域网接口LINK/TRANSMIT/RECEIVE 指示，如图2所示。
4 底层接口板的设计底层接口板有1个9V供电插座和1个供电模块,用的是9V的直流电源，为核心板和接口板提供标准的3.3V和5V电压。
底层接口板还提供了一系列的接口：1个标准RS-232串口，1个标准10M快速以太网接口，1个标准的100M快速以太网接口，1个PCMCIA接口，1个BDM接口。
其中，BDM接口和RS-232串口，可用于核心板硬件检测，映象文件下载，运行，Flas h烧写等。
系统所用的无线网卡是LANEscapeTM XI-325H的无线网卡，PCMCIA接口，2.4GHz直接序列扩频，高速低功耗，发射功率为20dBm，遵循802.11h协议和Wi-Fi认证，64bit/128b itWEP加密，支持TCP/IP，IPX，NetBEUI的协议，支持1Mbps、2Mbps、5.5Mbps和llMbps的自动传输速率选择，支持Ad-Hoc(对等)，Infrastructure(基础网络)和Roaming(漫游)的网络模式，可以实现方便快捷无缝连接以太网和无线局域网。
MPC852T的CPM部分的4个SCC均可配置为10M以太网控制器，FEM是10M/100M以太网自适应控制器-通过这些以太网控制器，只需要简单的线路接口单元就可构成10M以太网口和10M/100M自适应网口。
该以太网口符台IEEE8023规范。
实际使用中，MPC852T设置多少个网口，应根据主芯片的运行主频和接口要求统筹考虑。
在50MHz的MPC852T芯片上，实现1个10M网口(采用SCCl实现，如图3所示)和1个lO/100M自适应网口如图4所示。
MPC852T中I/O口的引脚几乎都有多种功能，通过对有关的寄存器进行设置或将某些引脚设置成指定电位，使得有关I/0功能为设计指定功能。
由于MPC852T的引脚多，各引脚的功能也多，为了能够尽快地确定各引脚的功能，可利用摩托罗拉公司提供的引脚功能安排工具，检查引脚功能上的冲突。
5 无线接入点AP的系统软件设计MPC852T是遵照P0werPC结构体系的嵌入式芯片系列，因此可实现多任务操作，并支持多种内存映射方式，完全可以运行实时多任务操作系统，以满足通信控制设备所要求的实时性。
嵌入式操作系统主要有Palm OS、Windows CE、EPOC、Linux CE、ONX、ECOS、LYN X等。
高端嵌入式操作系统要求许多高级功能，如图形用户界面和网络支持，但其价格很高，一般用户难以接受。
嵌入式Linux操作系统以价格低廉，功能强大有易于移植而被广泛应用。
Lin ux是个和Unix相似，以核心为基础的，完全内存保护，多任务多进程的操作系统。
它支持广泛的计算机硬件，包括MOTOROLA、X86、Alpha、Sparce、MIPS、PPC、ARM、NEG等。
在移植的Linux源代码中，根据目标进行半裁减定制，以适合目标系统,尽量少占用系统内存。
操作系统定制后．将其连接到目标的应用程序上，成为应用程序的一部分，并对低级系统的初始化文件进行修改，使之符合目标板的需要。
对于MPC852T，所有软件都固化在板上2片Flash内，Flash的内容可通过烧写工具来更新升级。
开发应用程序和更改其上的操作系统工作方式，可以采用一种交叉编译的开发模式,即为MPC852T应用。
它不能直接在MPC823板上编辑、编译和调试，而必须把工作寄宿到一台PC机上完成。
一个小型的Linux操作系统需要下面三个基本要素。
①引导工具．它完成系统的一些初始化工作，然后把操作系统调入到内存中，跳到操作系统的入口。
②Linux内核，由内存管理，进程管理和事务处理构成。
因为Linux内核支持多种CPU 体系，所以修改Linux内核运行到硬件平台中，不需要太多的工作。
③初始化进程，为Linux系统安装inetd、telnetd、tftpd、bttpd等守护进程，使得Linux系统成为名副其实的网络操作系统，可以Telnet远程管理，可以FTP传递文件。
如果系统想成为完整的操作系统，还得加上一个文件系统，硬件驱动程序和提供所需功能的一个或多个应用程序，如1个串口、1个10M以太网接口、1个100M以太网接口、1个BDM调试接口、WLAN无限网卡的驱动程序，802.1lb无线AP以及网关系统软件，Web Server及TCP/IP协议等应用程序。
6 嵌入式LinuX无线接入点AP的实现由于嵌入式操作系统硬件资源的限制．要做到实现AP在嵌入式Linux操作系统上的应用，就需要对Linux操作系统进行特别定制，删除AP不需要的部分，真正做到精简系统，过程大致可以分成两个部分。
(1)精简内核Linux内核是可以根据特定的要求进行定制的，笔者使用的是嵌入式Linux操作系统3.0for PowerPC版本.在/usr/src/linux目录下，使用make menuconfig把可以拿掉的项目全部拿掉。
如果嵌入式系统没有软驱和光驱，则去掉内核中对于软驱(floppy)及光驱(cdrom)的支持选项;如果AP不需要发声，则不要声音(sound)的支持。
