精品文档《继电保护》答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。
( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（ C ）。
(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是（ C ）。
(A)单相接地； (B)两相短路； (C)三相短路。
3、电力系统短路时最严重的后果是（ C ）。
(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。
1.继电保护复习资料2.电力系统对继电保护的要求答：一、选择性选择性是指保护装置动作时仅将故障元件从电力系统中切除使停电范围尽量缩小以保证系统中的无故障部分仍能继续安全运行。
主保护能有选择性地快速切除全线故障的保护。
后备保护当故障线路的主保护或断路器拒动时用以切除故障的保护。
近后备保护作为本线路主保护的后备保护。
远后备保护作为下一条相邻线路主保护或开关拒跳后备保护。
二、速动性速动性是指尽可能快地切除故障短路时快速切除故障可以缩小故障范围减轻短路引起的破坏程度减小对用户工作的影响提高电力系统的稳定性。
三、灵敏性灵敏性是指对保护范围内发生故障或不正常运行状态的反应能力。
保护装置的灵敏性通常用灵敏系数来衡量灵敏系数越大则保护的灵敏度就越高反之就越低。
四、可靠性可靠性是指在规定的保护范围内发生了属于它应该动作的故障时它不应该拒绝动作而在其他不属于它应该动作的情况下则不应该误动作。
以上四个基本要求之间有的相辅相成有的相互制约需要针对不同的使用条件分别地进行协调。
此四个基本要求是分析研究继电保护的基础也是贯穿全课程的一个基本线索。
根据保护元件在电力系统中的地位和作用来确定具体的保护方式以满足其相应的要求3. 2.功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位Φ，并且根据一定关系[cos(Φ+a)是否大于0]判别出短路功率的方向。
为了进行相位比较，需要加入继电器的电压、电流信号有一定的幅值（在数字式保护中进行相量计算、在模拟式保护中形成方波），且有最小的动作电压和电流要求。
当短路点越靠近母线时电压越小，在电压小于最小动作电压时，就出现了电压死区。
在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏.4. 3.简述下列电流保护的基本原理，并评述其优缺点: (l)相间短路的三段式电流保护; (2)零序电流保护; (3)中性点非直接接地系统中的电流电压保护。
电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。
2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。
4、距离保护是一种根据距离远近确定的保护，反应的是距离。
受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。
7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。
1、（C）三相短路。
2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。
4、（C）定时限过电流保护。
5、（B）方向圆阻抗继电器。
6、处于（A）动作状态。
7、应该大于1，并取可能的最小值。
8、应采用（B）方向圆阻抗继电器。
9、可能误动。
10、保护1、2将拒动。
11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。
三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。
近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。
2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。
3、比率制动特性是指继电器动作值与电流比值成正比的特性。
最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。
4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。

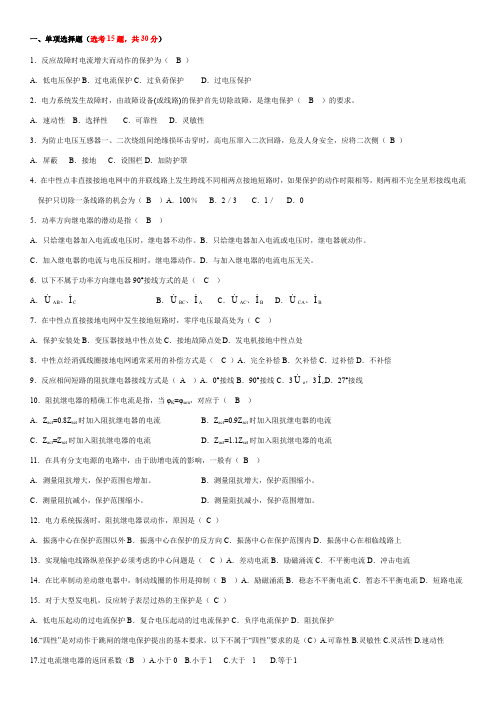

一、单项选择题（选考15题，共30分）1．反应故障时电流增大而动作的保护为（ B ）A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备(或线路)的保护首先切除故障，是继电保护（ B ）的要求。
A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（B ）A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等，则两相不完全星形接线电流保护只切除一条线路的机会为（ B ）A．100％B．2／3 C．1／D．05．功率方向继电器的潜动是指（ B ）A．只给继电器加入电流或电压时，继电器不动作。
B．只给继电器加入电流或电压时，继电器就动作。
C．加入继电器的电流与电压反相时，继电器动作。
D．与加入继电器的电流电压无关。
6．以下不属于功率方向继电器90°接线方式的是（ C ）A．U AB、I C B．U BC、I A C．U AC、I B D．U CA、I B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为（C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是（A ）A．0°接线B．90°接线C．3U o，3I o D．27°接线10．阻抗继电器的精确工作电流是指，当φK=φsen，对应于（ B ）A．Z act=0.8Z set时加入阻抗继电器的电流B．Z act=0.9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1.1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中，由于助增电流的影响，一般有（B ）A．测量阻抗增大，保护范围也增加。
2023年继电保护参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】电力系统继电保护采用()衡量其可靠性。
A、正确动作次数B、误动作次数C、正确动作率2.【单选题】电力系统发生相间短路时的主要特征是()。
A、电流增大B、电流减小C、电压升高3.【单选题】继电保护中根据测量部分的输出,按照继电保护预先设置的逻辑关系进行判断,确定是否应该使断路器跳闸或发出信号,并将判断结果输出给执行部分的是()的作用。
A、显示部分B、逻辑部分C、跳闸部分4.【判断题】电动机的各种非接地的不对称故障包括电动机匝间短路、断相、相序接反以及三相短路等。
5.【判断题】变压器差动保护反应变压器两侧电流的大小和相位而决定保护是否动作。
6.【判断题】电动机运行中被过热保护跳闸时电动机禁止再起动回路不动作,电动机可以再起动。
7.【单选题】中性点直接接地系统发生接地故障,在三相中将产生()的零序电流。
A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同8.【单选题】变压器气体保护的主要元件是气体继电器,又称()。
A、电流继电器B、瓦斯继电器C、电压继电器D、中间继电器9.【单选题】某10kV系统通过配电线路向负荷供电,电源电抗X=0.12Ω,线路长度=10km,线路单位长度电抗X=0.30Ω/km,当线路末端发生三相短路时,短路电流周期分量为()。
A、3.50kB、3.07kC、2.17kD、1.85k10.【单选题】装卸用管必须（）进行1次耐压试验。
A、每天B、每月C、每季度D、每年11.【单选题】变压器低电压起动的过电流保护的电压元件动作电压整定,按照躲过()。
A、正常运行母线可能出现的最低工作电压B、额定电压C、最大工作电压12.【单选题】定时限过电流保护的动作电流较小，但必须保证系统在()时不动作。
A、发生单相短路B、发生两相短路C、发生三相短路D、正常运行最大负荷13.【判断题】电动机堵转保护采用负序电流构成。
继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）1、自耦变压器加装零序差动保护是为了( )。
A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含( )。
A、低电压B、负序电压C、电压突变D、零序电压正确答案：C3、双绕组变压器空载合闸的励磁涌流的特点有：( )。
A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案：D4、关于电子式互感器，下列说法错误的是( )。
A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案：C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为( )。
A、90°～180°B、0°～90°C、270°～360°D、180°～270°正确答案：C6、某220kV线路间隔智能终端检修压板投入时，相应母差( )。
A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案：C7、下述不属于GOOSE报警功能的是( )A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案：C8、与励磁涌流（一次值）特征无关的是( )。
A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。
正确答案：C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，( )躲过渡电阻能力最强。
A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案：C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用( )方式，以满足实时性的要求。
继电保护员高级复习题（含答案）一、单选题（共40题，每题1分，共40分）1、固定连接式的双母线差动保护中每一组母线的差电流选择元件整定原则是应可靠躲过另一组母线故障时的（）。
选择元件可取与起动元件相同的整定值，并按本母线最小故障校验灵敏度。
A、最大不平衡电流B、最小故障电流C、最大故障电流D、最小不平衡电流正确答案：A2、主变保护中的（）动作后不允许启动断路器失灵保护？A、差动速断保护B、比率制动差动保护C、重瓦斯保护D、中性点间隙过电压保护正确答案：C3、在大接地电流系统中，故障电流中含有零序分量的故障类型是（）A、与故障类型无关B、三相短路C、两相短路接地D、两相短路正确答案：C4、电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件A、选择性B、可靠性C、速动性D、灵敏性正确答案：A5、《中国南方电网有限责任公司电力事故事件调查规程》规定：一起事件同时符合多种事件条件的，按事件等级较高者认定事件等级；如符合多种相同等级的事件，按( )的先后顺序优先认定为某一类事件。
A、设备、人身、电力安全B、人身、电力安全、设备C、设备、电力安全、人身D、电力安全、设备、人身正确答案：B6、高频保护载波频率过低，如低于50kHz，其缺点是( )。
A、通道衰耗大B、受工频干扰大，加工设备制造困难C、以上三个答案均正确。
D、受高频干扰大正确答案：B7、当测试点的特性阻抗为（）Ω时，电压电平等于功率电平。
A、75B、300C、600D、100正确答案：C8、RCS-915AB母差保护装置当判断母联CT断线后，（）。
A、母联CT电流退出小差计算B、母联CT电流仍计入小差C、母差保护自动切换成单母方式D、母差保护被闭锁正确答案：C9、接在变压器中性点放电间隙回路中的零序电流保护，其电流元件的整定值一般取（）。
A、200AB、100AC、150AD、300A正确答案：B10、若电压互感器二次中性点在开关场经金属氧化物避雷器接地，检查电压互感器二次中性点在开关场的金属氧化物避雷器的选型是否符合规定，其击穿电压峰值应大于（）ImaxV(220kV及以上系统中击穿电压峰值应大于800V)。
2024年继电保护考试题及答案(完整版)1、【判断题】变压器油箱外故障包括绕组间的线间故障、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。
(×)2、【判断题】过电压维电器的动作、返回过程与电流继电器相同。
(√)3、【判断题】当通过电流继电渊的电流大于动作电流时,继电器动作,动合触点闭合。
(√)4、【判断题】重合仲I成功率计匏为重合仲I失败次数除以重合网应该动作的总次数的百分数。
(×)5、【判断题】电力系统短路中发生单相短路的儿率最大。
(√)6、【判断题】低压配电网中中性线的代号为N°(√)7、【判断网】断路器位贸信号中，当断路器被自动重合闸动作合闸时红灯闪。
8、【判断题】备用电源自动投入装置工作时，备用电源投入到持续性故障上，备用电源断路器将加速断开。
(√)9、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。
(J)10、【判断题】变压器气体保护的主要元件是电流继电器∙(×)II、【判断题】电压继电器在继电保护装置中反应电压变化而动作。
(J)12、【判断题】变电站中将交流一次侧高电压转换成：次电压,供给控制、测量、保护等二次设备使用的电气设备是电流互感器。
＜X）13、【判断题】继电保护动作时将故障部分切除，使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性.（X）14、【判断题】电动机过热保护由过热告警、过热跳闸、过热禁止再起动构成。
（√）15、【判断题】备用电源自动投入装置应保证工作电源断开后，工作线路才能投入。
（X）16、【判断题】自动重合闸实质上是通过将非正常跳开的断路涔试探性合闸，实现线路上发生永久性故障时臼动恢第运行。
（X）17、【判断题】外部故障时变压器差动保护中，流入差动继电泯的电流为不平衡电流。
（J）18、【判断腿】变压器正常运行时励磁电潦一般约为变压器额定电流的68倍。
（X）19、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯，由监控主机与各功能了•系统通讯的方式称为集中式变电站自动化系统。
