CAD绘图复习资料

  • 格式：doc
  • 大小：96.00 KB
  • 文档页数：15

桂电CAD绘图（一）一、填空题：1.CAXA中，两点线就是在屏幕上按画一条直线段或按给定的连续条件画直线段。

2.CAXA中，圆弧功能提供了六种方式：、、、、起点+终点+圆心角和起点+半径+起终角。

3.CAXA中，扫描面是按照给定的和将曲线沿指`定方向以一定的扫描生成曲面。

94.CAXA中，工具平面包括、、、、矢量平面、曲线平面和平行平面等7种方式。

5.浇注系统具有、和的功能，对塑料的质量有着决定性的影响。

6.对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较高时，必须先，后，以简化模具结构。

7.需要多次弯曲的弯曲件，弯曲的次序一般是先，后弯。

二、选择题：1．在CIMS中，物料需求计划简称为（）。

A．MRP B．MAP1.0C．MRP-ⅡD．MRP-Ⅲ2．数据元素之间存储顺序与逻辑顺序一致的数据结构为（）。

A．线性表B．树C．二叉树D．图3．FMS的管理控制系统的必备软件模块中不包括( )。

A接口模块B系统管理程序模块C网络模块D调度模块4．二叉树的遍历方式中，先右后左的方式不包括是( )。

A. DLRB. RDLC. RLDD. DRL5.FMS的管理控制系统的必备软件模块中不包括( )。

A.接口模块Ｂ．系统管理程序模块Ｃ．网络模块Ｄ．调度模块6.在CIMS中，物料需求计划简称为（）。

A．MRP-ⅢB．MAP1.0C．MRP-ⅡD．MRP 7．对于决策树又叫判定树，它不包括( )‘A．根B干 C 分枝D节点8.指令（*20（-5 2））的运行结果为（）。

A.10B.30C.60D.509.在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（）。

A．零件的材料B．特征矩阵C．典型工艺D．零件的种类10.在CIMS中，物料需求计划简称为（）。

A．MRP-ⅢB．MAP1.0C．MRP-ⅡD．MRP 11．列表框包括六个属性，下列不属于列表框的属性是( )。

Ａ．labelＢ．edit-limit C．list D. tabs12.二叉树的遍历方式中，先右后左的方式不包括是( )。

A. DLRB. RDLC. RLDD. DRL13.（*20（-5 2））的云行结果为（）。

A.10B.30C.60D.5014.在对话框构件中，按钮构件为（）。

A．toggle B．button C．image D．slider15.下述CAD/CAM过程的操作中，属于CAD的范畴的是（）。

A．CAPP B.CIMS C．FMS D.几何造型三、判断题：1、CAXA中，所谓草图曲线就是在非草图状态下绘制的曲线，空间曲线是指在草图状态下绘制的曲线。

（）2、C AXA中，倒角是指对实体的棱边进行光滑过渡。

（）3、放样曲面有截面曲线和曲面边界两种类型。

（）4、塑件带有侧孔时，不应当添加侧抽芯机构。

（）5、模具使用水冷是最普遍的，冷却水的通道被称为水线。

（）6、对于斜度留取方向，塑件外表面是以大端为基准，斜度向放大方向取。

（）7、草图即为特征造型准备的一个平面图形，也就是图中所示的投影图形。

（）8、打开模具型腔可以使用分型面分割工件，或者直接创建模具体积块。

（）9、C AXA中，草图也称轮廓，是指生成三维实体必须依赖的封闭曲线组合。

（）10、尺寸模块中没有的三个功能是尺寸标注、尺寸编辑和尺寸驱动。

（）四、问答题：1.解释CAXA后置处理中的生成G代码2.简述CIMS的组成？3．简述CAD/CAM系统主要硬件配置及其特点.4.曲线式铣槽加工中应注意的事项。

5．CAD／CAM系统的配置应考虑哪些问题?CAD绘图（一）参考答案一、填空题：1.CAXA中，两点线就是在屏幕上按给定两点画一条直线段或按给定的连续矢量平面、曲线平面和平行平面等7种方式。

的影响。

6.对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求二、选择题：1．A 2．A 3．C 4.A 5.C 6.D 7.B8.C 9.B 10.D 11.B 12.A 13.C 14.B 15.D三、判断题：1．Ｘ 2．Ｖ 3．Ｘ 4.Ｘ 5.Ｖ6.Ｘ7.Ｖ8.Ｖ9.Ｖ10.Ｘ四、问答题：1.解释CAXA后置处理中的生成G代码CAXA中，生成G代码就是按照当前机床类型的配置要求，把已经生成的刀具轨迹转化生成G代码数据文件，即CNC数控程序，后置生成的数控程序是三维造型的最终结果，有了数控程序就可以直接输入机床进行数控加工。

生成了G 代码，可以利用校核G代码功能来检验生成的G代码是否正确。

2.简述CIMS的组成？CIMS是由四个应用分系统和两个支撑分系统组成的。

四个应用分系统是：管理信息系统、工程设计系统、质量保证系统和制造自动化系统；两个支撑分系统是：数据库和通讯网络。

3．简述CAD/CAM系统主要硬件配置及其特点.CAD/CAM系统硬件配置大致有4类：主机系统成套系统，超级微型机，CAD工作站与个人计算机CAD工作站。

其中主机系统主要用于分析计算，数据处理，而超微型机CAD工作站和PC CAD则具有较好的交互功能。

4.曲线式铣槽加工中应注意的事项。

（1）.如果设定[执行切入]，那么[开始位置]中[高度]或[刀次]与[层高]的乘积必须大于所选曲线的最高点，否则不能生成刀具轨迹。

（2）. 选择了[执行切入]-[简易铣槽加工]时，有以下限制：1）.开始位置选择了[高度]，导向曲线的起点和终点上复制的高度是以低于Z值的端点为基准的，在这个高度之间填入切削量。

因此，开始的位置必须要高于该端点。

2）.当[执行复数段切入]有效时，不能在[切入切出]中设定接近点3）.在线框中投影刀具时，线框锐角的拐角处会发生干涉。

5．CAD／CAM系统的配置应考虑哪些问题?工作能力，经济性，使用方便性，工作可靠性，维修方便性，标准化程度及可扩充性，工作环境要求，响应时间及处理速度，采用的语言，磁盘容量。

桂电CAD绘图（二）一、填空题：1.CAXA中，直线功能提供了、、、、和六种方式。

2.CAXA中，根据曲面特征线的不同组合，可以组成不同的，方式共有十种。

3.CAXA中，旋转面是按给定的、将曲线绕旋转而生成的轨迹曲面。

4.CAXA的工作界面由以下几部分组成：、、、、、和。

5.在塑件上设置加强筋，还可以起到的作用，并能改善熔料的状态。

6.拉伸曲面是在垂直于草绘面的方向上，通过将草绘面拉伸到而创建的曲面。

7.旋转增料是通过围绕一条空间直线旋转一个或多个，增加生成一个特征。

二、选择题1、浇注系统是引导塑料熔体从注塑机（）开始到模具型腔为止的一种完整的输送通道。

A、喷嘴B、料斗C、内筒D、外筒2、选择文件保存时，CAXA 不会覆盖已有的文件，而会在文件的后缀名上加上、（）。

A、BAKB、数字和字母C、字母D、数字3、每当创建或编辑零件特征时，都会在屏幕（）出现对应的封装参数的操控板。

A、右侧B、底部C、顶部D、左侧4、分型面的形式有（）分型面、阶梯分型面、斜分型面、锥分型面和异形分型面。

A、构造B、中间C、水平D、垂直5、在塑件上设置加强筋，不用增加壁厚，（）提高强度和刚度。

A、不知道B、不可以C、可以6、列表框包括六个属性，下列不属于列表框的属性是( )。

A．edit-limit B．label C．list D. tabs7、图像按钮包括三个属性，下列不属于它的属性是( )。

A. allow_acceptB. valueC. aspect_radioD. color8、FMS的管理控制系统的必备软件模块中不包括( )。

A接口模块B系统管理程序模块C网络模块D调度模块9、CIMS系统的各个子系统的联系不包括( )。

A数据联系 B 决策联系C组织联系D信息传输联系10、下述CAD/CAM过程的操作中，属于CAD的范畴的是（）。

A．CAPP B．CIMS C．FMS D．几何造型11、CAXA中，工具平面中的（）平面是：绕X或Y轴旋转一定角度生成一个指定长度和宽度的平面。

A．XOY B．XOZ C．ZOY D．XYZ12、等高线粗加工方向设定有以下三种选择。

A. 顺铣，逆铣，前后铣B.顺铣，逆铣，混合铣C. 顺铣，逆铣，左右铣D. 顺铣，逆铣，圆周铣13、抽壳是根据指定壳体的（）将实心物体抽成内空的薄壳体。

A．宽度B．长度C．厚度D．圆度14、CAXA分模是（）生成后，通过分模，使模具按照给定的方式分成几个部分。

A．边角B．直径C．半径D．型腔15、拉伸除料是将一个（）根据指定的距离做拉伸操作，用以生成一个减去材料的特征。

A．轮廓曲线B．轮廓面C．轮廓角D．型腔三、判断题：1、塑件形状要力求简单，避免带有侧孔和侧凹。

（）2、浏览器可以浏览文件、预览模型和打开Pro/E的资源中心。

（）3、为了使熔料易于流动和避免应力集中，在塑件转角处可不加设圆角。

（）4、对于斜度留取方向，塑件内表面是以大端为基准，斜度向扩大方向取。

（）5、由工件得到模具元件称为分模，主要有分型面法和体积块法。

（）6、浇注系统一般由主流道、分流道、冷料井和浇口组成。

（）7、小浇口也称非限制性浇口，或称为直浇口。

（）8、大浇口也称限制性浇口了，或内浇口。

（）9、在塑件上设置加强筋，并不能有效地克服翘曲变形的现象。

（）10、通过拉伸生成分型面是生成分型面的常用方法。

（）四、问答题：1.CAXA中如何校核G代码？2.指出数控加工中的绝对坐标系统和相对坐标系统的主要不同点。

3.刀具刀位校核要注意什么。

4..手工编程的一般方法和步骤？5.轮廓导动精加工要注意的事项。

CAD绘图（二）参考答案一、填空题：1.CAXA中，直线功能提供了两点线、平行线、角度线、切线/法线、角等分线和水平/铅垂线六种方式。

2.CAXA中，根据曲面特征线的不同组合，可以组成不同的曲面生成方式，方式共有十种。

3.CAXA中，旋转面是按给定的起始角度、终止角度将曲线绕旋转轴旋转而生成的轨迹曲面。

4.CAXA的工作界面由以下几部分组成：工具栏、标题栏、特征树栏、立即菜单栏、状态栏、和绘图区。

5.在塑件上设置加强筋，还可以起到辅助浇道的作用，改善熔料的流动充模状态。

6.拉伸曲面是在垂直于草绘平面的方向上，通过将草绘剖面拉伸到指定深度而创建的曲面。

7.旋转增料是通过围绕一条空间直线旋转一个或多个封闭轮廓，增加生成一个特征。

二、选择题：1.A2.D3.B4.C5.C6.A 7．B 8．C 9．D 10．D11.A 12.B 13.C 14.D 15.A三、判断题：1.Ｖ2.Ｖ3.Ｘ4.Ｘ5.Ｖ6.Ｖ 7．Ｘ 8．Ｘ 9．Ｘ10．Ｖ四、问答题：1.CAXA中如何校核G代码？CAXA中校核G代码就是把生成的G代码文件反读进来，生成刀具轨迹，以检查生成的G 代码的正确性。

如果反读的刀位文件中包含圆弧插补，需用户指定相应的圆弧插补格式。

合集下载

cad复习

cad复习

分析题1试分析下图，写出绘制下图的完整步骤。

1、创建新图形；2、设置图形界限：格式—图形界限—0，0/80，80；3、全屏显示：视图—缩放—全部。

4、设置图层：粗实线、细实线、虚线、点划线、标注图层。

5、（1）切换到点划线图层上绘制中心线：使用直线命令，打开正交绘制。

（2）切换到粗实线图层上绘制外轮廓线：使用直线命令，圆命令，圆弧命令，偏移命令，剪切命令，打断命令等绘制。

（3）切换到细实线图层进行图案填充：填充剖面线。

（4）将用粗实线画的虚线的线条选择上切换到虚线图层。

（5）做表面粗糙度图块：切换到标注图层，用直线命令绘制出表面粗糙度图形，用绘图—块—定义属性命令将表面粗糙度上的文字定义出来，写在表面粗糙度的相应位置上，用写块命令将表面粗糙度图形和刚定义出来的文字一起选择上写块，保存在电脑中。

（6）切换到标注图层标注尺寸：线性标注，直径标注，用插入块命令在相应位置上插入表面粗糙度图块，再使用-attedit对表面粗糙度图块进行修改。

用ED命令修改标注不对的尺寸。

6、打开线宽，检查图形和图线是否正确，正确后保存。

对。

3、单独的一根线也可以通过修剪来删除。

错。

改正：单独的一根线不可以通过修剪来删除。

修剪的对象必须是两个及两个以上的相交对象，按其他对象定义的剪切边修剪对象4、正交功能打开时就只能画水平或垂直的线段。

错。

改正：正交功能打开时，能画水平线、垂直线和斜线。

5、 PAN和MOVE命令实质是一样的,都是移动图形。

错。

改正：PAN和MOVE命令实质是不一样的。

使用 PAN 命令可以移动视图的位置，PAN 命令不改变图形中对象的位置或放大比例，只改变视图。

而Move命令可以从原绘图对象以指定的角度和方向移动绘图对象。

6、加锁后的图层，该层上物体可以编辑，但不可以向该层画图形。

错。

改正：加锁后的图层，该层上物体不可以编辑，但可以向该层画图形。

7、在没有任何标注的情况下，也可以用基线和连续标注。

错。

改正：使用基线和连续标注时，必须创建线性、对齐或角度标注等基本标注。

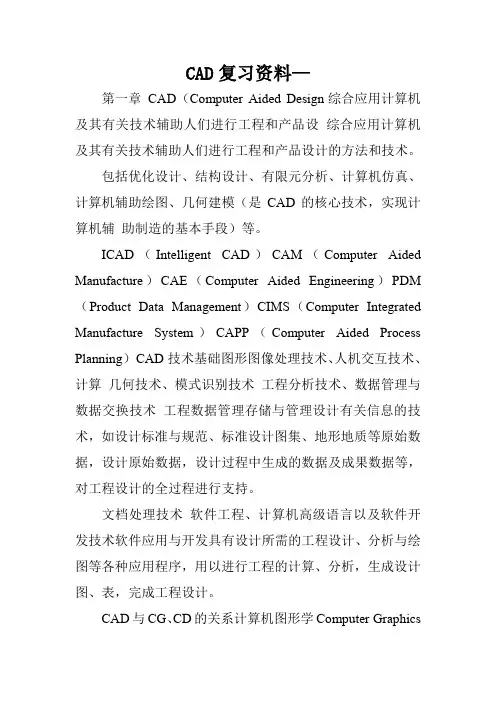

CAD复习资料—.doc
