真空炉与常压及有压炉

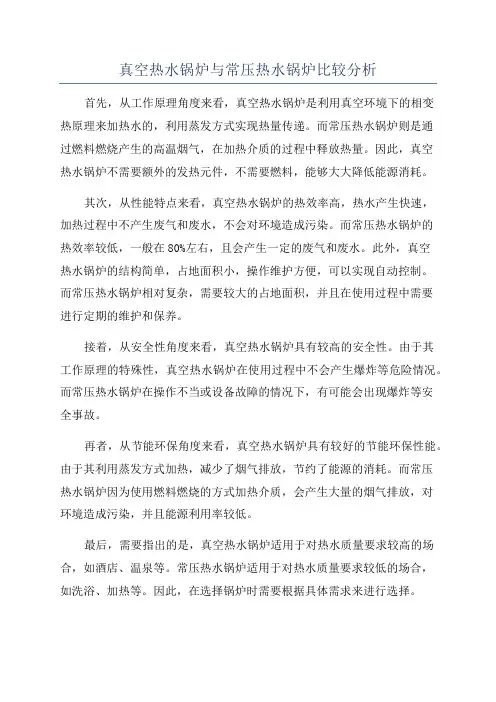

真空热水锅炉与常压热水锅炉比较分析首先，从工作原理角度来看，真空热水锅炉是利用真空环境下的相变热原理来加热水的，利用蒸发方式实现热量传递。

而常压热水锅炉则是通过燃料燃烧产生的高温烟气，在加热介质的过程中释放热量。

因此，真空热水锅炉不需要额外的发热元件，不需要燃料，能够大大降低能源消耗。

其次，从性能特点来看，真空热水锅炉的热效率高，热水产生快速，加热过程中不产生废气和废水，不会对环境造成污染。

而常压热水锅炉的热效率较低，一般在80%左右，且会产生一定的废气和废水。

此外，真空热水锅炉的结构简单，占地面积小，操作维护方便，可以实现自动控制。

而常压热水锅炉相对复杂，需要较大的占地面积，并且在使用过程中需要进行定期的维护和保养。

接着，从安全性角度来看，真空热水锅炉具有较高的安全性。

由于其工作原理的特殊性，真空热水锅炉在使用过程中不会产生爆炸等危险情况。

而常压热水锅炉在操作不当或设备故障的情况下，有可能会出现爆炸等安全事故。

再者，从节能环保角度来看，真空热水锅炉具有较好的节能环保性能。

由于其利用蒸发方式加热，减少了烟气排放，节约了能源的消耗。

而常压热水锅炉因为使用燃料燃烧的方式加热介质，会产生大量的烟气排放，对环境造成污染，并且能源利用率较低。

最后，需要指出的是，真空热水锅炉适用于对热水质量要求较高的场合，如酒店、温泉等。

常压热水锅炉适用于对热水质量要求较低的场合，如洗浴、加热等。

因此，在选择锅炉时需要根据具体需求来进行选择。

综上所述，真空热水锅炉和常压热水锅炉在工作原理、性能特点、安全性和节能环保性能方面存在差异。

选择适合自己需求的锅炉类型，可以提高热水供暖和生产的效率，降低能源消耗，从而达到节能环保的目的。

真空锅炉原理真空热水锅炉是利用水在低压下低温沸腾产生蒸汽，通过汽水凝结换热方式将热量输出的原理工作的，机组内部是密闭的真空腔，燃烧使热媒水在真空腔中沸腾汽化产生负压水蒸汽，蒸汽在换热器管外凝结，将管内冷水加热升温并通至用户，水蒸汽凝结后形成水滴流回热媒水重新被加热汽化，完成整个循环。

真空锅炉热量转换示意：油、天然气、煤气、电 --> 燃烧（电转换热）-->热媒水-->沸腾后的蒸汽冷凝换热-->换热器-->热传导-->水真空锅炉的工作原理：利用水在低压情况下沸点低的特性，快速加热封密的炉体内填装的热媒水，使热媒水沸腾蒸发出高温水蒸汽，水蒸汽凝结在换热管上加热换热管内的冷水，达到供应热水的目的。

标准海平面大气压：1.013×105Pa=101.3KPa ，此时水的沸点为100℃；海拔越高，大气压越低，沸点也降低：青藏高原：平均海拔4000m，大气压为62KPa，此时水的沸点为87 ℃；珠穆朗玛峰：海拔高达8848m，大气压33KPa，沸点71 ℃；真空锅炉通过抽真空，形成一个几乎没有空气的低压环境，然后利用水在低压下（低于大气压）低温沸腾产生蒸汽，通过汽水凝结换热方式将热量输出的原理工作的。

精心整理水的沸点与真空度对应表：真空度(Kpa) 0 -31 -54 -70 -81 -89 -94 -97 -99 -101水沸点(℃)100 90 80 70 60 50 40 30 20 0真空锅炉正常工作温度低于90℃，真空度低于-30Kpa。

真空锅炉内的热媒水是经过脱氧、除垢等特殊处理的高纯水，在出厂前一次充注完成，使用时在机组内部封闭循环（汽化→凝结→汽化），不增加，不减少，在机组使用寿命内不需要补充或更换。

因此，真空锅炉炉体内部永远不会结垢、腐蚀，正常使用寿命可达20年以上，远远超出普通热水锅炉10年左右的使用寿命。

真空锅炉——百科真空热水锅炉源于1972年苏黎世理工大学发明的真空锅炉的基本原理真空锅炉的全称叫做真空相变锅炉，注意两个名词，一个是真空，一个是相变。

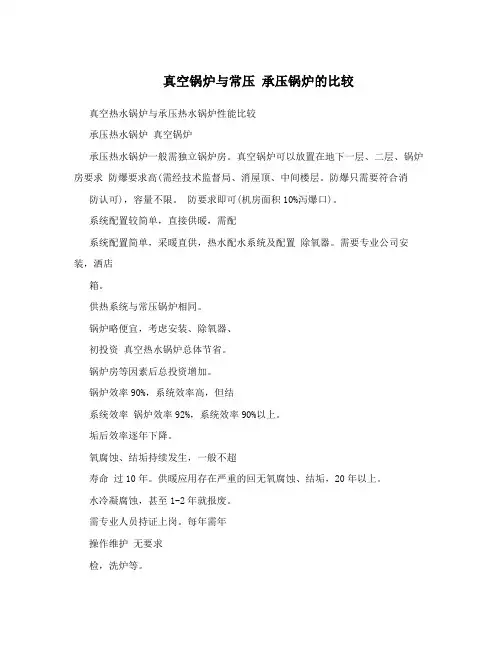

真空锅炉与常压承压锅炉的比较真空热水锅炉与承压热水锅炉性能比较承压热水锅炉真空锅炉承压热水锅炉一般需独立锅炉房。

真空锅炉可以放置在地下一层、二层、锅炉房要求防爆要求高(需经技术监督局、消屋顶、中间楼层。

防爆只需要符合消防认可)，容量不限。

防要求即可(机房面积10%泻爆口)。

系统配置较简单，直接供暖，需配系统配置简单，采暖直供，热水配水系统及配置除氧器。

需要专业公司安装，洒店箱。

供热系统与常压锅炉相同。

锅炉略便宜，考虑安装、除氧器、初投资真空热水锅炉总体节省。

锅炉房等因素后总投资增加。

锅炉效率90%，系统效率高，但结系统效率锅炉效率92%，系统效率90%以上。

垢后效率逐年下降。

氧腐蚀、结垢持续发生，一般不超寿命过10年。

供暖应用存在严重的回无氧腐蚀、结垢，20年以上。

水冷凝腐蚀，甚至1-2年就报废。

需专业人员持证上岗。

每年需年操作维护无要求检，洗炉等。

承压热水锅炉是北方供暖的主流设备(单台容量可以大于4T)，但承压锅其它炉如操作不当易产生爆炸危险，并且也会产生氧腐蚀。

真空锅炉多区供暖系统简单，安全，不会有氧腐蚀。

真空热水锅炉与常压锅炉性能比较常压锅炉真空锅炉常压锅炉与真空锅炉的锅炉房要求基本相同。

锅炉房要求真空锅炉的容量不限。

但常压锅炉的单台容量不能超过2.8MW。

系统配置复杂，需要配置软水器、软水箱、板系统配置简单，采暖直系统及配置换、容积式换热器、温控等。

需要专业安装公供，热水配水箱。

司安装。

常压锅炉价格便宜，但加上附件等标准配套后真空热水锅炉占地面积初投资价格比真空热水锅炉一般高出15%。

越复杂的系节省，设备折旧低，总体统的价格差额超大。

上节省。

锅炉效率90%，一次循环泵、板换换热损耗约锅炉效率92%，系统效率系统效率10%，系统效率82%。

90%以上。

无氧腐蚀、结垢，20年寿命氧腐蚀、结垢持续发生，一般不超过10年。

以上。

折旧率可降低一倍以上。

操作维护安装后要登陆，不定期检验。

无要求常压锅炉为酒店供热的主流产品，特点是设计方便，技术简单，全国所有其它的锅炉厂几乎都有生产制造。

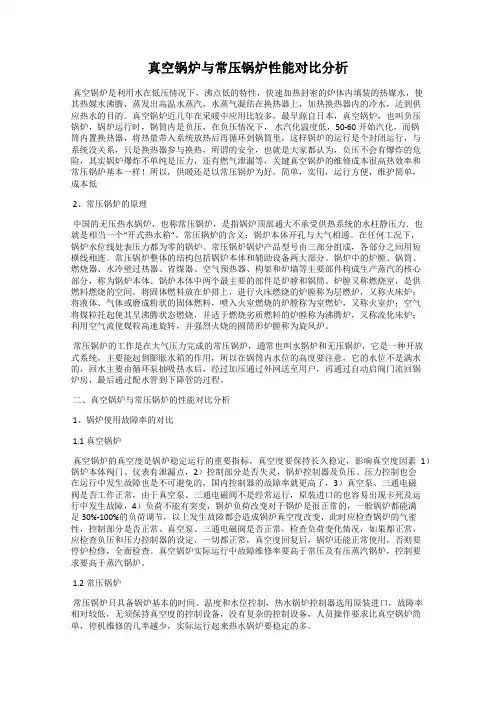

真空锅炉与常压锅炉性能对比分析真空锅炉是利用水在低压情况下，沸点低的特性，快速加热封密的炉体内填装的热媒水，使其热媒水沸腾，蒸发出高温水蒸汽，水蒸气凝结在换热器上，加热换热器内的冷水，达到供应热水的目的。

真空锅炉近几年在采暖中应用比较多，最早源自日本，真空锅炉，也叫负压锅炉，锅炉运行时，锅筒内是负压，在负压情况下，水汽化温度低，50-60开始汽化，而锅筒内置换热器，将热量带入系统放热后再循环到锅筒里，这样锅炉的运行是个封闭运行，与系统没关系，只是换热器参与换热，所谓的安全，也就是大家都认为，负压不会有爆炸的危险，其实锅炉爆炸不单纯是压力，还有燃气泄漏等，关键真空锅炉的维修成本很高热效率和常压锅炉基本一样！所以，供暖还是以常压锅炉为好，简单，实用，运行方便，维护简单，成本低2、常压锅炉的原理中国的无压热水锅炉，也称常压锅炉，是指锅炉顶部通大不承受供热系统的水柱静压力．也就是相当一个“开式热水箱“。

常压锅炉的含义：锅炉本体开孔与大气相通。

在任何工况下，锅炉水位线处表压力都为零的锅炉。

常压锅炉锅炉产品型号由三部分组成，各部分之间用短横线相连。

常压锅炉整体的结构包括锅炉本体和辅助设备两大部分。

锅炉中的炉膛、锅筒、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。

锅炉本体中两个最主要的部件是炉膛和锅筒。

炉膛又称燃烧室，是供燃料燃烧的空间。

将固体燃料放在炉排上，进行火床燃烧的炉膛称为层燃炉，又称火床炉；将液体、气体或磨成粉状的固体燃料，喷入火室燃烧的炉膛称为室燃炉，又称火室炉；空气将煤粒托起使其呈沸腾状态燃烧，并适于燃烧劣质燃料的炉膛称为沸腾炉，又称流化床炉；利用空气流使煤粒高速旋转，并强烈火烧的圆筒形炉膛称为旋风炉。

常压锅炉的工作是在大气压力完成的常压锅炉，通常也叫水锅炉和无压锅炉，它是一种开放式系统，主要能起到膨胀水箱的作用，所以在锅筒内水位的高度要注意，它的水位不是满水的，回水主要由循环泵抽吸热水后，经过加压通过外网送至用户，再通过自动启阀门流回锅炉房，最后通过配水管到下降管的过程。

真空锅炉简介The Standardization Office was revised on the afternoon of December 13, 2020简介真空锅炉的全称叫做真空相变锅炉，注意两个名词，一个是真空，一个是相变。

真空锅炉是在封闭的炉体内部形成一个负压的真空环境，在机体内填充热媒水，通过燃烧或其它方式加热热媒水，再由热媒水蒸发、冷凝至换热器上，再由换热器来加热需要加热的水。

中国第一台真空锅炉是由浙江力聚公司生产的,又名真空热水机,在国内应用最为广泛.2基本信息来源真空热水锅炉的基本原理诞生于1972年苏黎士理工大学。

1975年日本TAKUMA公司据此原理开发出了真空热水锅炉，并获发明专利，后来逐步在全世界得到推广，此技术得到韩国企业的研制与发展，相继出现韩国TAKUMA，国内在80年代后期就有一些厂家研制真空热水锅炉，但由于技术方面的问题，主要是无法解决锅炉在密封的真空状态下水和铁发生电化学反应生成不相溶气体导致真空度不断下降的问题，一直未得到推广。

90年代韩国的生产企业相对进入中国市场，后期约在2003年国内的锅炉厂家开始生产真空锅炉。

工作原理真空锅炉是在封闭的炉体内部形成一个负压的真空环境，在机体内填充热媒水。

通过燃烧或其它方式加热热媒水，再由热媒水蒸发—冷凝至换热器上，再由换热器来加热需要加热的水。

真空锅炉热量转换示意：油、天然气、煤气、电 --> 燃烧（电转换热）-->热媒水-->沸腾后的蒸汽冷凝换热-->换热器-->热传导-->水真空锅炉的工作原理：利用水在低压情况下沸点低的特性，快速加热封密的炉体内填装的热媒水，使热媒水沸腾蒸发出高温水蒸汽，水蒸汽凝结在换热管上加热换热管内的冷水，达到供应热水的目的。

标准海平面大气压：×105Pa= ，此时水的沸点为100℃；海拔越高，大气压越低，沸点也降低：青藏高原：平均海拔4000m，大气压为62KPa，此时水的沸点为87 ℃；珠穆朗玛峰：海拔高达8848m，大气压33KPa，沸点71 ℃；真空锅炉通过抽真空，形成一个几乎没有空气的低压环境，然后利用水在低压下（低于大气压）低温沸腾产生蒸汽，通过汽水凝结换热方式将热量输出的原理工作的。

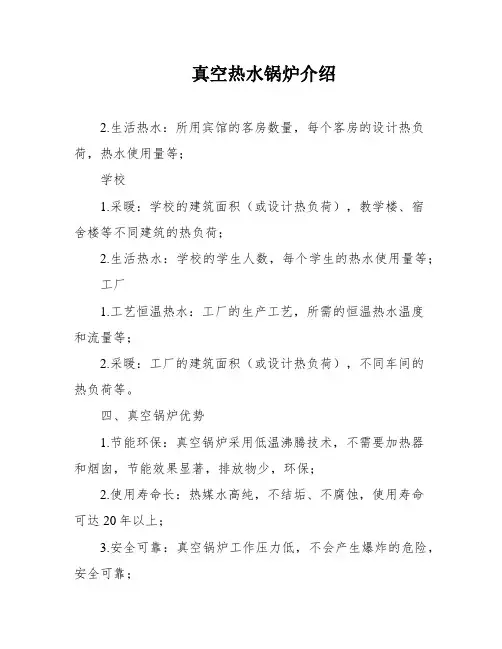

真空热水锅炉介绍2.生活热水：所用宾馆的客房数量，每个客房的设计热负荷，热水使用量等；学校1.采暖：学校的建筑面积（或设计热负荷），教学楼、宿舍楼等不同建筑的热负荷；2.生活热水：学校的学生人数，每个学生的热水使用量等；工厂1.工艺恒温热水：工厂的生产工艺，所需的恒温热水温度和流量等；2.采暖：工厂的建筑面积（或设计热负荷），不同车间的热负荷等。

四、真空锅炉优势1.节能环保：真空锅炉采用低温沸腾技术，不需要加热器和烟囱，节能效果显著，排放物少，环保；2.使用寿命长：热媒水高纯，不结垢、不腐蚀，使用寿命可达20年以上；3.安全可靠：真空锅炉工作压力低，不会产生爆炸的危险，安全可靠；4.适用范围广：可适用于各种场所和燃料，可提供多回路换热器，满足不同需求；5.操作简便：真空锅炉设备操作简单，无需专业人员操作，降低了使用成本。

总之，真空热水锅炉是一种节能环保、使用寿命长、安全可靠、适用范围广、操作简便的热水锅炉设备，是各种场所和工厂的理想选择。

1.宾馆热水：需要考虑客房数量、厨房、桑拿和泳池等用水情况；2.建筑高度、卫生热水分区情况和冷水供应情况（变频、定压等）；3.锅炉房位置、面积、层高和接口位置；4.燃料类型：天然气、柴油、电或者需要先使用柴油后转换为天然气。

小区采暖：1.空调采暖所需建筑面积（或设计热负荷）；2.空调末端采用散热片还是地板采暖，如果分区，需要提供每个区域的供暖面积；3.建筑高度；4.锅炉房位置、面积、层高和接口位置；5.燃料类型：天然气、柴油、电或者需要先使用柴油后转换为天然气。

商业场所：1.空调采暖所用宾馆的建筑面积（或设计热负荷）和制冷机配置情况；2.建筑高度、卫生热水分区情况和冷水供应情况；3.锅炉房位置、面积、层高和接口位置；4.燃料类型：天然气、柴油、电或者需要先使用柴油后转换为天然气。

除以上几点外，如有可能，尽量提供相关的设计图纸，包括中央空调、冷热水系统和锅炉房图纸，以便我们为您提供更准确的方案和预算。

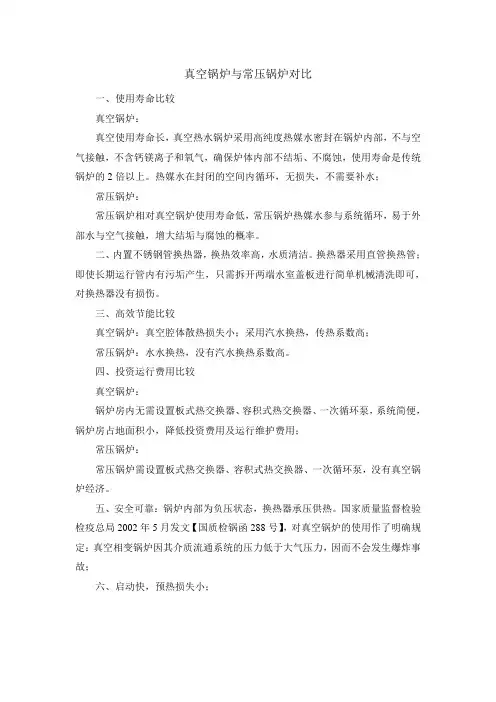

真空锅炉与常压锅炉对比
一、使用寿命比较
真空锅炉：
真空使用寿命长，真空热水锅炉采用高纯度热媒水密封在锅炉内部，不与空气接触，不含钙镁离子和氧气，确保炉体内部不结垢、不腐蚀，使用寿命是传统锅炉的2倍以上。

热媒水在封闭的空间内循环，无损失，不需要补水；
常压锅炉：
常压锅炉相对真空锅炉使用寿命低，常压锅炉热媒水参与系统循环，易于外部水与空气接触，增大结垢与腐蚀的概率。

二、内置不锈钢管换热器，换热效率高，水质清洁。

换热器采用直管换热管；即使长期运行管内有污垢产生，只需拆开两端水室盖板进行简单机械清洗即可，对换热器没有损伤。

三、高效节能比较
真空锅炉：真空腔体散热损失小；采用汽水换热，传热系数高；
常压锅炉：水水换热，没有汽水换热系数高。

四、投资运行费用比较
真空锅炉：
锅炉房内无需设置板式热交换器、容积式热交换器、一次循环泵，系统简便，锅炉房占地面积小，降低投资费用及运行维护费用；
常压锅炉：
常压锅炉需设置板式热交换器、容积式热交换器、一次循环泵，没有真空锅炉经济。

五、安全可靠：锅炉内部为负压状态，换热器承压供热。

国家质量监督检验检疫总局2002年5月发文【国质检锅函288号】，对真空锅炉的使用作了明确规定：真空相变锅炉因其介质流通系统的压力低于大气压力，因而不会发生爆炸事故；
六、启动快，预热损失小；。

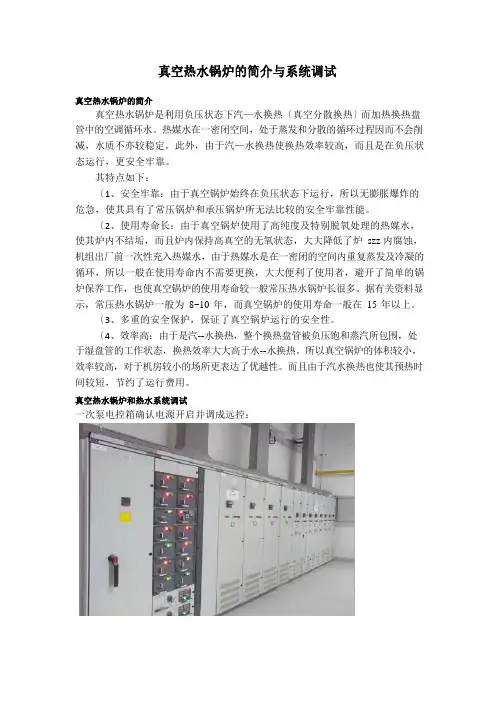

真空热水锅炉的简介与系统调试真空热水锅炉的简介真空热水锅炉是利用负压状态下汽—水换热〔真空分散换热〕而加热换热盘管中的空调循环水。

热媒水在一密闭空间，处于蒸发和分散的循环过程因而不会削减，水质不亦较稳定。

此外，由于汽—水换热使换热效率较高，而且是在负压状态运行，更安全牢靠。

其特点如下：〔1、安全牢靠：由于真空锅炉始终在负压状态下运行，所以无膨胀爆炸的危急，使其具有了常压锅炉和承压锅炉所无法比较的安全牢靠性能。

〔2、使用寿命长：由于真空锅炉使用了高纯度及特别脱氧处理的热媒水，使其炉内不结垢，而且炉内保持高真空的无氧状态，大大降低了炉szz 内腐蚀，机组出厂前一次性充入热媒水，由于热媒水是在一密闭的空间内重复蒸发及冷凝的循环，所以一般在使用寿命内不需要更换，大大便利了使用者，避开了简单的锅炉保养工作，也使真空锅炉的使用寿命较一般常压热水锅炉长很多。

据有关资料显示，常压热水锅炉一般为8~10 年，而真空锅炉的使用寿命一般在15 年以上。

〔3、多重的安全保护，保证了真空锅炉运行的安全性。

〔4、效率高：由于是汽--水换热，整个换热盘管被负压饱和蒸汽所包围，处于湿盘管的工作状态，换热效率大大高于水--水换热。

所以真空锅炉的体积较小，效率较高，对于机房较小的场所更表达了优越性。

而且由于汽水换热也使其预热时间较短，节约了运行费用。

真空热水锅炉和热水系统调试一次泵电控箱确认电源开启并调成远控：电动阀门电控箱确认电源开启并调成远控：锅炉烟囱的风阀处于全开的位置：锅炉就地掌握箱上，燃烧器调成自动，电动阀门调成自动：群控柜上的按钮全部调整成自动：进展用户登录操作。

开启群控柜上开关机按钮，然后再开启群控柜上三台机组上的通讯按钮：锅炉就地掌握箱务必在这之前送电，就是先把信号发给群控柜，省的群控柜等。

进入负荷安排设定界面，确认参数设置是否有误。

系统总回水目标设定值为整个管网系统的总回水，包括A1/A2/A3 区。

〔设计要求空调热水的供水为62 度，回水为50 度，此处现场目前白天实际设定为50 摄氏度，当到达50 摄氏度时，三台锅炉参与PI 运算分别进展停机，停机间歇时间为设定值〕锅炉出水总管温度上限报警值主要防止锅炉出水超温！锅炉出水总管温度下限报警值主要防止锅炉不正常运行低温！锅炉进水总管压力上限报警值主要防止锅炉进口电动阀勿操作或者手动蝶阀勿操作关闭，导致一次泵水不流而开泵的状况发生！锅炉出水总管压力下限报警值就相当于系统的压力，当低于肯定压力值，一次泵需停顿，是一种缺水保护的现象！进入运行图画面：依次点击上图中每台机组进入如下页面，先点击系统开关机再点击启动停机按钮。
