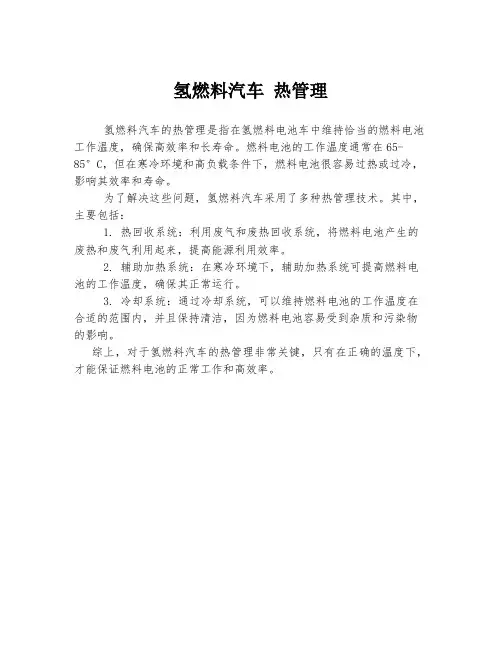

氢燃料汽车的热管理是指在氢燃料电池车中维持恰当的燃料电池工作温度，确保高效率和长寿命。

燃料电池的工作温度通常在65-85°C，但在寒冷环境和高负载条件下，燃料电池很容易过热或过冷，影响其效率和寿命。

为了解决这些问题，氢燃料汽车采用了多种热管理技术。

其中，主要包括：
1. 热回收系统：利用废气和废热回收系统，将燃料电池产生的废热和废气利用起来，提高能源利用效率。

2. 辅助加热系统：在寒冷环境下，辅助加热系统可提高燃料电池的工作温度，确保其正常运行。

3. 冷却系统：通过冷却系统，可以维持燃料电池的工作温度在合适的范围内，并且保持清洁，因为燃料电池容易受到杂质和污染物的影响。

综上，对于氢燃料汽车的热管理非常关键，只有在正确的温度下，才能保证燃料电池的正常工作和高效率。

燃料电池电动汽车原理与技术 第六章 燃料电池电动汽车热管理系统

燃料电池电动汽车原理与技术 第六章 燃料电池电动汽车热管理系统
燃料电池汽车产业链示意图
6.1 燃料电池发动机热管理 温度对燃料电池的影响：
燃料电池汽车产业链示意图
6.1.1 燃料电池热管理系统的结构 燃料电池热管理系统的布置方式对热管理的控制方式和控制效果有着非常重要的影响，传统的燃
料电池系统结构主要由电堆、循环水泵、散热器、补偿水箱、冷却水管、节温器、去离子器等。其中水 泵负责冷却管路内冷却液循环；节温器是用来控制冷却系统的大小循环；散热器是冷却液与外界环境热 交换的装置；去离子器是降低冷却液电导率的装置。
6.4.1 整车热管理系统目标
整车热管理是从整车角度统筹车辆发动机、空调、电池、电机等相关部件及子系统相关匹配、优化 与控制，有效解决整车热相关问题，使得各功能模块处于最佳温度工况区间，提高整车经济性和动力 性，保证车辆安全行驶。
整车热管理系统的目标： 安全：更好的机舱热保护，防止机舱自燃，电池热失控、电机退磁等；优化电池、电机冷却策略， 提高整车安全性能；满足除霜除雾安全法规需要。 节能：降低热管系统能耗、提高纯电续驶里程；减少机舱进气，降低风阻；优化发动机本体热保护， 降低油耗；发动机进气保护，获得更好的油耗经济性。 经济：优化冷却模式，降低冷却模块成本。 耐久：合理的温度管理，防止零部件过高出现性能衰退。 舒适：更好的冷却系统，提高空调降温、采暖性能，提供更好的乘员舱舒适性。
压气态
水泵
包
阀、蒸发器、电池热交换器、储液罐、管路和控制
循环
膨胀阀 膨胀阀
系统组成，制冷剂在循环流动过程中的相变过程实 现热量的转移。
储液干燥剂
中温高压混合态
双蒸发器空调 – 动力电池冷却系统原理图
6.4 整车热管理系统性能测试评价
燃料电池汽车整车热管理测试评价是整车开发及应用过程中的重要一环，由于所涉及到 的部件目前仍处于技术初始阶段，因此其体系目前还在发展和完善过程中，因此燃料电池汽 车的整车热管理系统测试评价重点结合了传统汽车和新能源纯电动汽车的国内外标准及发表 的研究成果来进行对标，完成燃料电池整车热管理的测试评价。

氢能汽车动力系统运行与维护教学课件：2.2.2氢燃料电池汽车燃料电池热管理系统组件

氢能汽车动力系统运行与维护教学课件：2.2.2氢燃料电池汽车燃料电池热管理系统组件

乙二醇
去离子水
缓蚀剂
要求
① 冰点 ② 电导率：＜5微西门子每厘米 ③ PH值：5~8
每40000km或24个月更换一次过滤器。
一般通过一个电导率传感器测定冷却液的电导率，并 将实际测量值报告给燃料电池控制ECU。
ห้องสมุดไป่ตู้
在氢燃料电池汽车运 行过程中，一定要严 格操作流程，遵守行 业规范，定期更换过 滤器、对冷却液电导 率进行测量。
湿空气出 Wot air outlot
废气进入 Exhaust gas
inlet
废气出口 Exhaust gas 冷却液进口
outlet Cooling liquid inlet
干空气进 Dry air inlet
干空气旁通 Dry air bypass
冷却液出口 Cooling liquid
outlet
燃料电池热管理系统的控制目标
2 节温器
用于冷却液循环通道开度调节和加热、散 热循环切换控制。 用于调节燃料电池组中冷却液预定温度的 中央控制元件。
可根据控制信号按照确定的分配量将冷却 液回路中流动的冷却液流供应到冷却器支 路和冷却器旁路中。
节温器的工作模式
① 冷却液温度低时，节温器关闭散热器通道（与此 同时加热器同时工作），打开加热器通道。
冷却液风扇
燃料电池热管理系统的控制目标
水泵 节温器 加热器PTC 散热器 过滤器 去离子罐 补偿水箱
燃料电池热管理系统的控制目标
1 冷却液水泵
为冷却系统提供循环 动力。 可将规定的冷却液流 输送到连接冷却液回 路的所有的组件中。
主要任务：冷却和均匀调节燃料电池组的温度
燃料电池热管理系统的控制目标
② 冷却液温度较高需要散热时，节温器关闭加热器 通道，打开散热器通道。

氢能汽车动力系统运行与维护教学课件：1.1.2氢燃料电池汽车特点

氢能汽车动力系统运行与维护教学课件：1.1.2氢燃料电池汽车特点

氢燃电池 汽车
行驶时
通过进气格栅吸入氧气与储氢罐中的氢气，在燃料电池 组中发生氧化还原反应，为驱动电机提供电。
制动时
通过能力回收装置还可将多余的能量储存至锂电池组中。
整个驱动的过程，氢燃料电池汽车仅会产生清洁的水
氢燃料电池汽车的优点
燃料电池热管理系统的控制目标
1 目前市面上主要车型的总体发展情况和技术
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池有什么区别？ 锂离子动力电池能将电能存储在当中，是一种二次电池，当电能消耗完，只需要 通过外部装置以充电的方式补充电能。
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池有什么区别？
火力发电厂以煤作为燃料 化学能 氧化反应 热能 汽轮机 机械能 发电机 电能
燃料电池汽车
输入燃料，输出电能，燃料电池的能量转换环节更少，效率高。
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池有什么区别？ 锂离子动力电池能将电能存储在当中，是一种二次电池，当电能消耗完，只需要 通过外部装置以充电的方式补充电能。
燃料电池热管理系统的控制目标
燃料电池汽车与纯电动汽车锂离子动力电池 有什么区别？
Hale Waihona Puke 1 目前市面上主要车型的总体发展情况和技术
低温性能方面
在-18°C以下需要配置高性能汽油机润滑油、进气道 低温预热装置和高能辅助点火装置并执行相应冷启 动作业等
反应方式
燃油车
主要是通过燃烧放热推动内燃机活塞做机械运动， 反应效率一般在30%-40%。
燃料电池热管理系统的控制目标
1 目前市面上主要车型的总体发展情况和技术
燃油车

氢能源知识PPT

氢能源知识PPT

氢能源的应用
AP P L I CATIONOFHYDROGENENERGY
氢能源的应用
燃料电池是将氢气的化学能直接转化为电能的装置，具 有转换效率高、零排放等特点，是最佳的氢能利用技术 氢燃料电池汽车可实现真正的零排放、零污染，是传统 燃油汽车理想的替代品，也是氢能清洁利用的主要方式 分布式发电一般是指靠近最终用户或者就在最终用户处 的集成或者单机的小型发电装置。 氢燃料电池，以其具有的能源效率高、环境友好、占地 面积小、质量轻、运行稳定可靠、寿命长等特点
人类生存又时刻离不开能源，所 以必须寻找新的能源。随着化石 燃料耗量的日益增加，其储量日 益减少
什么是氢能源
终有一天这些资源、能源将要枯竭，这就迫切需要寻找一种不依赖化石燃料的储量丰富 的新的含能体能源
氢正是这样一种在常规能源危机的出 现和开发新的二次能源的同时，人们 期待的新的二次能源。氢位于元素周 期表之首，原子序数为1，常温常压 下为气态，超低温高压下为液态
这时有人笑出声来。 因为只有饭是热的，在三菜一汤的旁边放有切细的萝卜两片和菊花，还 有两片用劎鱼做的生鱼片。 这些年轻的侍卫食量大得惊人，而这些菜他们一口就可以解决掉。山科 卿看见那两块生鱼片，却眯起了眼睛。 “哦！这真是很珍贵的鱼，好吃吧?” 清洲陷落
氢能源发展前景
70% 65% 75% 100%
氢能源的应用
煤制清洁能源
煤制天然气、煤制油是煤炭清洁利用的重要途径。 其中，煤制气的加氢气化过程以及煤制油直接液化 过程中需要通入大量的氢气。
氢在化石能源清洁利用中的应用
氢气是化石能源清洁利用的重要原料。油品质量升级和煤制 清洁能源是化石能源清 洁利用的主要途径，而加氢则是这些过程中的重要环节。
谢谢观看

氢能汽车动力系统运行与维护教学课件：2.3.2氢燃料电池汽车混合动力控制系统零部件及其功能集成

氢能汽车动力系统运行与维护教学课件：2.3.2氢燃料电池汽车混合动力控制系统零部件及其功能集成

辅助蓄电池集成
检测辅助蓄电池 温度
控制DC-DC转 换器输出电压
氢燃料电池汽车混合动力控制系统零部件及其功能集成
动力蓄电池总成
蓄电池模块
蓄电池电压传感器
SMR（主继电器）
维修塞
氢燃料电池汽车混合动力控制系统零部件及其功能集成
动力蓄电池总成
蓄电池模块
蓄电池 电压传感器
• 存储燃料电池堆栈产生的电力以及通过牵引电动机再生制动产生的电力。 • 启动、加速等为牵引电动机供电。
集成控制面板
P挡开关 ECO模式开关 动力模式开关
集成控制面板
功能：向整车控制ECU发送P位置开关操作信号， 将驾驶模式更改为环保模式和动力模式。
氢燃料电池汽车混合动力控制系统零部件及其功能集成
制动踏板开关总成 检测制动踏板开/关状态。
变速器控制模块
根据传感器信号控制换挡
变 速
换挡传感器
检测换挡杆的垂直运动并将其发送至整车控制ECU
氢燃料电池汽车混合动力控制系统零部件及其功能集成
燃料电池堆栈总成
燃料电池堆栈
燃料电池堆监测
燃料电池主继电器
燃料电池维修塞
氢燃料电池汽车混合动力控制系统零部件及其功能集成
燃料电池堆栈总成
燃料电池堆栈
• 通过使高压储氢罐中的氢燃料与带电机总成的燃料电池空气压缩机中的 氧气发生化学反应，产生电能。
燃料电池堆监测 • 检测燃料电池堆栈的输出电压，并将其发送至燃料电池控制ECU。
丰田mirai氢燃料电池汽车主要零部件位置图
氢燃料电池汽车混合动力控制系统零部件及其功能集成
组合仪表总成
能 量 监 视 显 示
R e a d y 指 示
主 警 告 灯

2024版新能源汽车电池热管理系统PPT课件

2024版新能源汽车电池热管理系统PPT课件

冷却系统设计与选
型
介绍适用于电池热管理系统的冷 却系统设计原则，包括冷却液选 择、冷却管道设计、散热器设计 等，以及冷却系统的选型建议。
04
电池热管理系统性能评价
Chapter
性能评价指标及方法
01
02
03
温度均匀性
散热效率
能耗
衡量电池组内温度分布的一致性， 通过温度传感器测量并计算温差。
评价热管理系统在特定条件下的 散热能力，通过对比实验和模拟 分析得出。
电池热管理系统重要性
电池性能与热环境关系 热管理系统对电池寿命和安全性的影响 提高新能源汽车整体性能的意义
课件目的与结构
课件目的
介绍新能源汽车电池热管理系统的 原理、设计及应用
课件结构
概述、热管理系统原理、设计方法 与实例、应用与展望
02
电池热管理系统基本原理
Chapter
电池工作原理及热特性
针对实验结果，分析热管理系统 的优缺点，提出改进建议。
温度均匀性分析 散热效率评价 能耗分析 结果讨论
根据实验数据绘制温度分布图， 评估热管理系统的温度均匀性。
根据功率计等设备采集的数据， 计算热管理系统的能耗并进行评 估。
05
新能源汽车电池热管理系统应 用案例
Chapter
纯电动汽车电池热管理系统应用
能量管理策略
探讨基于电池能量状态的控制策略，如SOC、 SOH等，用于优化电池的能量利用和延长电池寿 命。
关键部件设计与选型
传感器设计与选型
阐述适用于电池热管理系统的温 度传感器、电流传感器、电压传 感器等的设计与选型原则。
控制器设计与选型
探讨电池热管理系统控制器的设 计原则，包括控制算法、硬件电 路、软件编程等，以及控制器的 选型建议。

氢燃料电池 ppt课件

氢燃料电池 ppt课件
26
如何实现氢经济
从氢能制备的角度
利用碳氢燃料规模制备可望成为突破点，采用先进气化技术为核心的混合循环 多联产系统将对传统的能源产业产生革命性的影响
随着可再生能源制备技术的逐步成熟，以此为基础的氢能与化石燃料制备的氢 能具有成本竞争力
氢能分配的角度
高效的储存和输送技术将促成供能基础设施的成本不断下降，形成管网、罐车、 铁路等多重分配体系
22
氢气储存
传统储氢方法
利用高压钢瓶（氢气瓶）来储存氢气，但钢瓶储存氢气 的容积小
储存液态氢，但液体储存箱非常庞大，需要极好的绝热 装置来隔热
新型储氢方法
高 压 液 化 氢 气 槽 (High-pressure and liquefied hydrogen tank)
金属氢化物(Metal hydride)
所有气体中，氢气的导热性最好，比大多数气体的导热系数高出 10倍，因此在能源工业中氢是极好的传热载体
氢是自然界存在最普遍的元素，据估计它构成了宇宙质量的75％， 除空气中含有氢气外，它主要以化合物的形态贮存于水中，而水是 地球上最广泛的物质。据推算，如把海水中的氢全部提取出来，它 所产生的总热量比地球上所有化石燃料放出的热量还大9000倍
6
氢的特点
氢能利用形式多
既可以通过燃烧产生热能 ➢ 发电 ➢ 做功
作为能源材料用于燃料电池 转换成固态氢用作结构材料
用氢代替煤和石油，不需对现有的技术装备作重大的改造，现在 的内燃机稍加改装即可使用
氢可以以气态、液态或固态的金属氢化物出现，能适应贮运及各 种应用环境的不同要求
7
氢能有待解决的关键问题
“含能体能源” ➢ 柴油、汽油
生产它们几乎完全依靠化石燃料 随着化石燃料耗量的日益增加，其储量日益减少，终有一天这些

新能源汽车技术PPT课件

新能源汽车技术PPT课件
精品课件
1
精品课件
2
燃料电池 汽车的基 本结构
燃料电池 发动机
其他清 洁能源汽 车技术
太阳能 汽车视
频
精品课件
3
燃料电池汽车的基本结构
燃料电池汽车按驱动形式可分为纯燃料电池驱动和混合驱动两种
形式，按能量来源可分为车载纯氢和燃料重整两种形式。
一.纯燃料电池汽车
1.工作原理：只有燃料电池一个动力源，汽车的所 都由燃料电池承担。
二.燃料电池优先型电—电混合动力系统
工作原理：燃料电池优先型构型引入了辅助动力源或能量储存系统。燃料电 池系统作为主力源，辅助动力源本质是一个电能储存系统，可以实现电能的 双向流动。燃料电池通过DC/DC与辅助 动力源并联连接. 燃料电池系统主要提供稳态功率或部 分动态功率，辅助动力源提供车辆运 行所需的动态和峰值功率。辅助动力 源还负责回收储存车辆的制动能，提 供燃料电池系统启动所需的电能。
❖ 燃料的纯洁度关系着电池的性能和可靠性。燃料电池的功 率密度随氧气压力的增大而升高，但使用空气压缩机提高空气 供给压力又会因压缩机的寄生功率使得输出功率降低。电池内 部的水/热管理是燃料电池的难点和重点，是决定电池性能的关 键。低温运转的燃料电池堆,热量排出很困难。
❖ 燃料电池需要潮化薄膜和阳极、阴极气体,使质子转移以产
有功率负荷
2.目前存在的问题：燃料电池的成本昂贵，功率大，对燃料电池系统的
动态性能和可靠性提出很高的要求，不能进行制动能量回收。
二.混合驱动形式电动汽车
1.工作原理：在燃料电池的基础上，增加了一组电池或超级电容作为 另一种动力源。
燃料电池汽车常用的驱动形式
一.纯燃料电池动力系统工作
原理：燃料电池的输出端直接

新能源汽车概论 任务3 认识氢燃料电池汽车 教学PPT课件

新能源汽车概论 任务3 认识氢燃料电池汽车 教学PPT课件
PART 02
项目二
认识新能源汽车类型
任务三 认识氢燃料电池汽车
一、 氢燃料电池电动汽车的基本组成
氢燃料电池电动汽车主要由燃 料电池、高压储氢罐、动力蓄电池、 DC/DC转换器、驱动电机和整车控 制器等组成。
任务三 认识氢燃料电池汽车
一、 氢燃料电池电动汽车的基本组成
（一） 燃料电池
燃料电池是燃料电池电动汽车的主要动力源，它是一种不燃烧燃料而直接以电 化学反应方式将燃料的化学能转变为电能的高效发电装置。
（四） DC/DC转换器
FCEV的燃料电池需要装置单向DC/DC转换器，动力电池和超级电容器需要装 置双向DC/DC转换器。DC/DC转换器的主要功能有调节燃料电池的输出电压，能够 升压到650V；调节整车能量分配；稳定整车直流母线电压。
任务三 认识氢燃料电池汽车
（五） 驱动电机
氢燃料电池电动汽车用的驱动电机主要有直流电机、交流电机、永磁同步电机 和开关磁阻电机等，具体选型必须结合整车开发目标，综合考虑电机的特点。
授之以技
以丰田Mirai燃料电池汽车为例
一、 燃料电池汽车认知
（1） 车辆尾部、两个后视镜前端，有 FUEL CELL字样，为燃料电池汽车。
授之以技
（2） 汽车右端尾部有加氢装置，为燃料电池汽车。 （3） 汽车尾部无排气管。
授之以技
二、 燃料电池汽车前机舱认知
（1） 打开汽车前机舱盖。 （2） 前机舱盖内无内燃机。 （3） 前机舱内动力控制单元上方装饰 盖有FUEL CELL字样。
任务三 认识氢燃料电池汽车
任务三 认识氢燃料电池汽车
在燃料电池轿车上有多个装置保证车载氢气系统的安全性。具体包括以下几种：
（1） 存储罐电磁阀。 （2） 管路电磁阀。

氢能汽车动力系统运行与维护教学课件：1.2.1氢燃料电池汽车的结构

氢能汽车动力系统运行与维护教学课件：1.2.1氢燃料电池汽车的结构

最终的输出电压必须达到一定数值，从而满足电机的最大输出需求
燃料电池热管理系统的控制目标
2：燃料电池升压转换器 通 过 装 置 DC/DC 转 换 器 ， 调 节 燃 料电池的输出电压，能够升压到 650V ， 调 节 整 车 能 量 分 配 ， 稳 定 整车直流母线电压。
燃料电池热管理系统的控制目标
3：动力电池 把燃料电池多余的电量和车辆行驶 过程中回收的电能储存起来，以便 车辆急加速时使用，以及供车载用 电器使用。
燃料电池热管理系统的控制目标
4：高压储氢罐
用于储存氢气。
燃料电池热管理系统的控制目标
储氢罐是气态氢的储存装置，用于给燃料电池提供氢气。
保证燃料电池电动汽车一次充气有足够的续航里程
燃料电池热管理系统的控制目标
燃料电池电堆 动力电池 高压储氢罐
燃料电池升压器 （DC/DC converter）
电机 动力控制单元
7：氢气循环泵
对系统富余氢 气循环再利用。
燃料电池热管理系统的控制目标
1：燃料电池电堆
将氢气与氧气的化学能直接转换 成电能的发电装置。
电能
燃料电池升压器的升压
电机
氢燃料电池汽车配置有加氢口， 是一种特殊设计的金属嘴，能 够卡住加氢枪，将加入的氢气 送入氢罐中。 氢气的补给来源于氢气加注站， 整个过程类似与燃油汽车在加 油站加油一样。
燃料电池热管理系统的控制目标
5：驱动电机
直流电机 交流电机 永磁同步电机 开关磁阻电机
利用来自燃料电池和动力电池组的电 能，输出机械能驱动车轮。 回收减速时的动能，转化为电能。
供氢系统 供氧系统
水循环
冷却系统
燃料电池热管理系统的控制目标
蓄电池管理系统 （BMS）

新能源汽车氢气汽车教学PPT共26页

新能源汽车氢气汽车教学PPT共26页
新能源汽车氢气汽车教学
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

新能源汽车课件氢气汽车教学PPT

新能源汽车课件氢气汽车教学PPT
（3）沸点最低：氢的沸点为-252.8℃，属超低温。 （4）理论混合比最大：氢的理论混合比为34.48 （5）质量低热值最大：氢的质量低热值为
119.9MJ/kg （6）分子变更系数最小：氢是上列燃料中，燃烧
后的分子数比燃烧前少的惟一燃料，故分子变更 系数最小，等于0.8521
h
13
（7）不含碳的燃料，废气中的主要成分是燃烧后 的生成物H2O、空气中的N2，燃烧后空气中剩余的 O2以及在高温下生成的NOx没有汽油及柴油车所排 出的CO、HC以及微粒、铅、硫等有害物质，不会 诱发光化学烟雾，也没有导致地球温室效应的 CO2 。
这是在研究中的新方法。光解法制氢是在光 催化剂的作用下，利用光能将水分解氢和氧，其 反应可以下列总式表示：
h
11
3．氢气的理化性质
h
12
（1）氢气在常温、常压下是无色、无味、无毒的气体， 其分子式是H2。氢气的组成决定了其理化性能。
（2）最轻：氢气的分子量等于2，其密度仅为空 气的1/14.5。
氢是上列燃料中燃烧后的分子数比燃烧前少的惟一燃料故分子变更系数最小等于08521147不含碳的燃料废气中的主要成分是燃烧后的生成物h2o空气中的n2燃烧后空气中剩余的o2以及在高温下生成的nox没有汽油及柴油车所排出的cohc以及微粒铅硫等有害物质不会诱发光化学烟雾也没有导致地球温室效应的co2
氢气汽车
（11）容积系数太小，加上沸点低，决定了氢比 其他燃料的储带难度都要大。
h
15
4．氢气的携带方式及氢气汽车类型
（1）压缩氢汽车 （2）液化氢汽车 （3）吸附氢汽车
h
16
（1）压缩氢汽车
氢气以20～25MPa的压力储存于高压容器中。 工作时经降压、计量和混合后进入气缸，也可以 直接喷入气缸。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氢燃料电池汽车水、热管理技术
AUTOMOTIVE ENGINEERING RESEARCHINSTITUTE
开放
变革
创新
1 氢燃料电池汽车水、热管理概述 2 氢燃料电池水、热管理技术 3 氢燃料电池汽车水、热管理主要构型 4 热管理团队简介
氢燃料电池汽车水、热管理概述
水、热管理是燃料电池动力系统研究与开发的核心关键技术之一，对 整车动力系统的性能、安全和寿命具有决定性影响。
Battery
H2
Battery
14/17
燃料电池汽车水、热管理主要构型
现代NEXO
15/17
AERI热管理团队
2011年成立热管理团队，到目前为止拥有专业的开发团队、国际一流的从整 车到零部件的测试设备、软件资源、完善的项目开发及管理流程。
以基础数据库、1D/3D仿真、试验验证为手段，为客户提供冷却、空调系统 匹配开发、热管理系统正向开发及优化提升、热管理控制策略制定及标定、 测试验证等服务，车型覆盖传统车及新能源汽车。
2014 燃料电池 镍氢电池1.6KWh
114
-30℃ 70MPa(2)
3.1
180
650
本田 clarity
2016 燃料电池 锂离子电池1.3KWh
103
-30℃ 70MPa(2)
3.1
170
750
现代 NEXO
2018 燃料电池 锂离子电池1.56KWh
95
-30℃，40s 70MPa(3)
3.11
Development of Compact and High-Performance Fuel Cell Stack.SAE 2015-01-1175
8/17
燃料电池汽车水、热管理主要构型
车型
时间 动力总成方案 燃料电池功率KW
冷启动 储氢 电堆功率密度kW/L 最高车速km/h 续驶里程km
丰田 Mirai
电池 发热 特性
功率电 子发热 特性
热分布及传递仿 真分析及试验研
究
热管理系统集成 仿真平台
热管理系统控制 策略制定
热管理系统零 部件选型匹配
系统集成及性 能试验验证
控制策略试验 标定
样车试验验证
7/17
氢燃料电池汽车水、热管理技术
水管理技术路线
1.外部加湿：通过增加外部加湿器对空气进气进行加湿 2.内部自加湿：通过优化电堆内部结构和气体循环优化来满足自加湿
水量的监控
效冷却
冷却液的导电 率控制
湿度控制
1.监控电堆温 度、膜含水量 2.快速调整电 堆冷却策略及 加湿策略
1.电堆出口水 温的控制，保 证电堆性能 2.电堆内部温 度分布的均匀 性
保证低温快速 启动
去除冷却液中 的阴阳离子， 降低冷却液的 电导率，保证 冷却系统的绝 缘性，保证电 堆的安全性。
• 温度过高会导致质子交换膜脱水，膜 的稳定性下降，质子传导性能下降。 在常压下燃料电池的工作温度不能超 过85℃
高温
• 电池内部过多的液态水，会导致电极 水淹，阻碍电化学反应的正常进行；
• 过多的气态水，会稀释反应气体的浓 度，造成反应界面的反应气体不足
干燥 水淹
• 交换膜含水量过低，其电导率将会下 降，导致电池的欧姆电压损失增大。
参与对标请联系曲辅凡17694843368
13/17
燃料电池汽车水、热管理主要构型
现代NEXO
爬坡和加速工况
GDU Motor
匀速行驶工况
GDU Motor
减速工况
GDU Motor
FC-Stack
Inverter
FC-Stack
Inverter
FC-Stack
Inverter
H2
Battery
H2
1.保证电堆内 部一定的湿 度 2.排水及时， 保证电堆内 部的的水平 衡。
反应气体进 排气压降、 高频阻抗、 电化学阻抗
外部换热器
低温停车吹 扫、冷启动 时减少空气 计量比，增 加废热、外 部加热
增加去离子 器、零部件构 优化
4/17
氢燃料电池汽车水、热管理技术
• 膜失水后催化层界面的活性也会下降
低温
• 温度越低，氢气和空气向催化剂层扩散、 质子从阳极向阴极的运动都将减慢，电 池内阻增加，电池性能下降。
• 在零度以下反复水、冰相变引起体积的 变化会对电池材料与结构产生影响，导 致冷启动失败
3/17
氢燃料电池汽车水、热管理概述
电堆温度、含 温度过高时有 低温冷启动
11/17
燃料电池汽车水、热管理主要构型
丰田Mirai热管理对标测试
12/17
燃料电池汽车水、热管理主要构型
现代NEXO
2019.06-10
整车性能对标测试 及关键技术解析
燃料电池系统性能对标测
2019.10-11 试及关键技术解析
2020.01-04 整车拆解
2020.03-05 电堆性能对标
天津/常州
软件资源
防爆仓可做氢燃 料电池车试验
Simcenter Amesim
16/17
160
754
9/17
燃料电池汽车水、热管理主要构型
本田Clarity
特点： 1.冷却系统管路长度小，结构紧凑 2.去离子器冷却液回路常通
Downsizing Technology for FC Cooling System Installation under Front Hood.Honda R&D Technical Review,April 2019.
10/17
燃料电池汽车水、热管理主要构型
丰田Mirai
Development of Compact and High-Performance Fuel Cell Stack.SAE 2015-01-1175 Development of the Fuel Cell System in the Mirai FCV. SAE 2016-01-1185
燃料电池汽车热管理相关核心部件
5/17
氢燃料电池汽车水、热管理技术
燃料电池热量有一半左右通过冷却介质损失掉，对于这部分热量的回 收及再利用可以大大提升燃料电池效率。
在冬季利用水源热泵技术实现乘员舱采暖
6/17
氢燃料电池汽车水、热管理技术
热管理技术路线
电堆放 电发热 特性
低温冷 启动特
性
电机 发热 特性
