L形剪力墙配箍计算计算书完整版

由于《注册结构工程师考试》中对剪力墙约束边缘构件的体积配箍率考察较多，而《规范》中无具体计算公式，特整理如下，转载请注明出处。

1、计算依据：《高层建筑混凝土结构技术规程》JGJ3-2010第7.2.5条；《混凝土结构设计规范》GB50010-2010第11.7.18条；《建筑抗震设计规范》GB500011-2010 第6.4.5条；2、计算公式（1）体积配箍率：s A l A n cor i Si i ∑=v ρ（2）混凝土构件保护层厚度为c （最外层钢筋，即箍筋到混凝土外边缘的距离），箍筋直径为φ，如果题中明确给出纵向受力钢筋的保护层，则可以根据箍筋与纵向受力钢筋位置关系求出c 。

（3）根据《规范》，箍筋长度l 为箍筋中心线长度，混凝土核心截面面积Acor 为最外层箍筋内表面范围内的混凝土面积。

2、剪力墙的约束边缘构件计算简图及计算：①li 如图中所示；②Asi 查《混凝土结构设计规范》附录A ；③ni 可从题中图形数出；③s 一般题中给出；④Acor 计算公式如下。

Acor=（bw-2c-2φ）×（h-c-2φ）Acor=（b+bw+b-2φ）×（bf-2c-2φ）+（h+c）×（bw-2c-2φ）Acor=（bc-2c-2φ）×（hc-2c-2φ）+（h+c）×（bw-2c-2φ）（d）转角墙（L形墙）Acor=（bw+b-c-2φ）×（bf-2c-2φ）+（h+c）×（bw-2c-2φ）干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。

剪力墙分布筋体积配箍率计算用表剪力墙是指在建筑结构中用于承受垂直荷载和水平剪力的墙体结构。

为了确保剪力墙的承载能力和稳定性，需要进行适当的配筋。

配筋的计算常常需要依赖于剪力墙分布筋体积配箍率计算用表。

剪力墙分布筋体积配箍率计算用表是建筑工程领域中用于确定剪力墙中纵向钢筋配筋率的重要工具。

它能够根据剪力墙的尺寸、荷载和混凝土强度等参数，提供合理的配筋率设计值。

在使用剪力墙分布筋体积配箍率计算用表之前，我们需要明确以下几个参数：1. 剪力墙的尺寸：包括墙体的高度、厚度和宽度。

2. 剪力墙的荷载：根据结构设计中的荷载分析结果，确定剪力墙所承受的水平剪力大小。

3. 混凝土的等级：根据工程设计要求，确定混凝土的等级，常见的有C20、C25、C30等。

4. 钢筋的强度：根据设计要求和需求，确定合适的钢筋强度等级。

有了以上参数，我们可以按照以下步骤来使用剪力墙分布筋体积配筋率计算用表：步骤一：根据剪力墙的尺寸和荷载，确定墙体的剪力和弯矩大小。

步骤二：根据混凝土等级和设计要求，确定墙体的强度等级。

步骤三：在剪力墙分布筋体积配筋率计算用表中，根据墙体的强度等级和剪力大小，找到相应的配筋率设计值。

步骤四：根据钢筋的强度等级，确定所需要的钢筋总截面积。

步骤五：根据钢筋的直径和间距要求，确定每道筋的数量和间距。

步骤六：根据计算结果，进行必要的修正和调整，确保钢筋配筋满足设计要求。

剪力墙分布筋体积配筋率计算用表的使用能够简化配筋的计算过程，提高设计的准确性和效率。

然而，在使用过程中，我们也需要注意一些要点：1. 确保所使用的剪力墙分布筋体积配筋率计算用表与当地建筑规范和标准相符。

2. 确保输入参数的准确性和合理性，尤其是混凝土强度等级的选择。

3. 注意不同剪力墙段的配筋要求可能不同，需要根据具体情况进行计算。

4. 对于不规则形状或非典型剪力墙，可能需要进一步的分析和设计。

综上所述，剪力墙分布筋体积配箍率计算用表是一种非常有用的工具，能够帮助建筑工程师进行剪力墙配筋的计算和设计。

一级剪力墙施工缝验算计算书在建筑结构工程中，剪力墙作为重要的竖向承载和抗侧力构件，其施工质量和性能对整个结构的安全性和稳定性有着至关重要的影响。

而施工缝的设置和处理更是其中的关键环节之一。

为了确保施工缝处的剪力墙能够满足设计要求和结构安全性，需要进行详细的验算计算。

本文将针对一级剪力墙施工缝的验算计算进行详细阐述。

一、工程概况本工程为具体工程名称，位于具体地理位置。

建筑物总高度为具体高度，地上具体层数层，地下具体层数层。

剪力墙结构体系，抗震设防烈度为具体度数度，设计基本地震加速度为具体加速度值，设计地震分组为具体分组组，场地类别为具体类别。

二、施工缝设置位置及形式根据施工组织设计和现场实际情况，施工缝设置在具体楼层位置，施工缝形式为具体形式，如水平施工缝或竖向施工缝。

三、验算依据1、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）2、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）3、《高层建筑混凝土结构技术规程》（JGJ 3-2010）4、本工程的结构设计图纸及相关技术文件四、验算内容1、施工缝处混凝土抗剪承载力验算2、施工缝处钢筋抗剪承载力验算五、施工缝处混凝土抗剪承载力验算1、混凝土抗剪强度设计值根据《混凝土结构设计规范》（GB 50010-2010）（2015 年版），混凝土轴心抗拉强度设计值$f_{t}＄可按下式计算：＄f_{t}＝088\times0395f_{cu,k}＾｛055}＄其中，＄f_{cu,k}＄为混凝土立方体抗压强度标准值。

对于本工程所采用的混凝土强度等级为具体等级，其立方体抗压强度标准值$f_{cu,k}＄为具体数值MPa，则混凝土轴心抗拉强度设计值$f_{t}＄为：＄f_{t}＝088\times0395\times具体数值^｛055}＝计算结果 MPa$2、施工缝处混凝土抗剪承载力计算施工缝处混凝土抗剪承载力可按下式计算：＄V_{c}＝07f_{t}b_{w}h_{0}＄其中，＄V_{c}＄为混凝土抗剪承载力；＄f_{t}＄为混凝土轴心抗拉强度设计值；＄b_{w}＄为剪力墙腹板宽度；＄h_{0}＄为剪力墙有效高度。

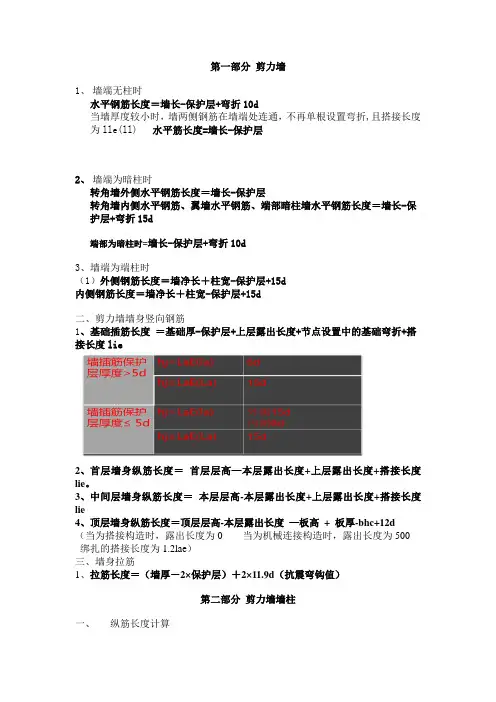

第一部分剪力墙1、墙端无柱时水平钢筋长度＝墙长-保护层+弯折10d当墙厚度较小时，墙两侧钢筋在墙端处连通，不再单根设置弯折,且搭接长度为lle(ll) 水平筋长度=墙长-保护层2、墙端为暗柱时转角墙外侧水平钢筋长度＝墙长-保护层转角墙内侧水平钢筋、翼墙水平钢筋、端部暗柱墙水平钢筋长度＝墙长-保护层+弯折15d端部为暗柱时=墙长-保护层+弯折10d3、墙端为端柱时（1）外侧钢筋长度＝墙净长＋柱宽-保护层+15d 内侧钢筋长度＝墙净长＋柱宽-保护层+15d二、剪力墙墙身竖向钢筋1、基础插筋长度＝基础厚-保护层+上层露出长度+节点设置中的基础弯折+搭接长度lie2、首层墙身纵筋长度＝首层层高—本层露出长度+上层露出长度+搭接长度lie。

3、中间层墙身纵筋长度＝本层层高-本层露出长度+上层露出长度+搭接长度lie4、顶层墙身纵筋长度＝顶层层高-本层露出长度—板高+ 板厚-bhc+12d（当为搭接构造时，露出长度为0 当为机械连接构造时，露出长度为500绑扎的搭接长度为1.2lae）三、墙身拉筋1、拉筋长度＝（墙厚－2×保护层）＋2×11.9d（抗震弯钩值）第二部分剪力墙墙柱一、纵筋长度计算1、基础层墙柱纵筋长度＝上层露出长度+基础厚度-保护层+计算设置设定的弯折+搭接长度2、首层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度3、中间层墙柱纵筋长度＝本层层高 - 本层的露出长度＋上层露出长度+搭接长度4、顶层墙柱纵筋长度＝本层层高-本层的露出长度-节点高+锚固当设置为绑扎形式时，端柱、暗柱纵筋上层露出长度软件取值为0。

当设置为电渣压力焊、套管挤压形式时，端柱、暗柱纵筋本层露出长度、上层露出长度软件取值为500 mm 。

注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。

因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。

第三部分剪力墙墙梁1、主筋长度：A、顶层暗梁上部纵筋长度＝暗梁净长＋端部边缘构件支座宽度 - 保护层厚度 + 弯折长度B、顶层暗梁下部纵筋、中间层暗梁上下部纵筋长度＝暗梁净长＋锚固长度当支座宽-保护层 > = Lae时，即为直锚，可不设15d弯折，但图集要求应伸至边缘构件外边竖向钢筋内侧位置，直锚长度＝边缘构件支座宽度 - 边缘构件竖向钢筋保护层厚度–边缘构件竖向钢筋直径。
