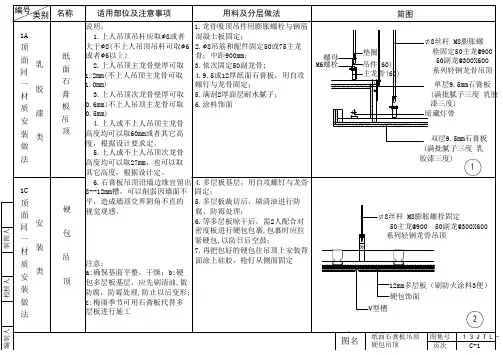

吊顶平面图

1
8丝杆 M8膨胀螺栓固 定50主龙@900 50副龙 @300X600列轻钢龙骨 吊顶
5*3凹缝
12mm多层板 （刷防火涂料） 木饰面挂条
木饰面
2
不锈钢、木饰面 图集号 13JTL-
图名
类吊顶
页次
C-4
编制人
校核人
制图人
编号 类别 名称
1F
顶
矿
面
安 同
棉
一
装 材
板
质
类吊 安
装
顶 做
法
适用部位及注意事项
4.上人或不上人吊顶主龙骨
高度均可以取60mm或者其它高
度，根据设计要求定。
5.上人或不上人吊顶次龙骨
高度均可以取27mm，也可以取
其它高度，根据设计定。
6.石膏板吊顶沿墙边缘宜留出 4.多层板基层，用自攻螺钉与龙骨
8--12mm槽，可以削弱因墙面不 固定；
平，造成墙顶交界阴角不直的 5.多层板裁切后，刷清油进行防
系列轻钢龙骨吊顶
12mm多层板（刷防火涂料3便） 硬包饰面 V型槽
2
制图人
校核人
编制人
纸面石膏板吊顶 图集号 13JTL-1
图名
硬包吊顶
页次
C-1
编制人
校核人
制图人
编号 类别
3A
顶
面 涂
同
一 装
材
质 类
安
装
做
法
名称
纸 面
抽 石
缝 膏
吊 板
顶 吊 顶
适用部位及注意事项
用料及分层做法
注意：
1.龙骨吸顶吊件用膨胀螺栓与钢筋
面 4.没有大面积的可以直接 螺钉与龙骨固定；

(2)龙骨的连接
A.主龙骨与吊杆:螺栓连接；吊件勾挂； 绑扎吊挂。 B.主龙骨与次龙骨:
吊挂件勾挂；吊木钉接。
金 属 龙 骨 接 长 、 支 托 与 吊 挂
一、主要材料
1、龙骨：主龙骨是轻钢吊顶龙骨体系中的主要受力构件，整个吊顶的荷 载通过主龙骨传给吊杆。主龙骨的受力模型为承受均布荷载和集中荷载 的连续梁。故主龙骨必须要满足强度和刚度的要求。
在板底打底后再抹灰、喷涂、裱糊等。
木丝吸音板
(二)悬吊式顶棚——悬挂在结构层下方。 1.吊顶组成——基层、面层、吊筋。
基层：主龙骨、次龙骨、间距龙骨(横撑龙骨)。 面层：抹灰类、板材类、格栅类。 吊筋：钢筋、型钢、木条、钢丝等。
在板底用膨胀螺栓或射钉固定主龙骨； 按面板尺寸固定次龙骨；固定面板；罩面。
顶棚装饰构造
顶棚是位于楼盖和屋盖下的装饰构造，又称天棚。
各界面设计都不应是孤立的 而是相互关联的，天花与墙 面，天花与灯光，天花与平 面布局，与家具的呼应关系
以及墙面与地面……
白橡木、白色人造石、绿色亚克力板、 白色雪弗板、天然贝壳片、灰镜等。
一.顶棚的作用
1.满足使用功能 2.装饰室内空间
①板材应在自由状态下进行安装，固定时应从板的中间向板的四周固定。 ②纸面石膏板螺钉与板边距离：纸包边宜为10～15mm，切割边宜为15～20mm；水泥加压板 螺钉与板边距离宜为8～15mm。 ③板周边钉距宜为150～170mm，板中钉距不得大于200mm。 ④安装双层石膏板时，上下层板的接缝应错开，不得在同一根龙骨上接缝。 ⑤螺钉头宜略埋人板面，并不得使纸面破损。钉眼应做防锈处理并用腻子抹平。 ⑥石膏板的接缝应按设计要求进行板缝处理。
二、工艺流程
弹线 —→ 安装吊杆—→安装主龙骨—→ 安装次 龙骨 —→安装灯具—→安装罩面板—→ 安装压条 —→细部处理

详细吊顶转换层图集
本文档旨在提供详细的吊顶转换层图集，以帮助设计师和施工
人员在项目中准确地实施吊顶转换。

1. 吊顶转换层概述
- 吊顶转换层是指在建筑物内部空间中将原有吊顶进行改造或
升级的一种操作。

吊顶转换层一般包括拆除原有吊顶、安装新吊顶、调整照明和通风等工作。

2. 吊顶转换层图集
- 本图集包含以下详细图纸和说明：
- 平面图：展示吊顶转换层的整体布局和相关尺寸。

- 剖面图：展示吊顶转换层的垂直构造和各层之间的关系。

- 细部图纸：展示吊顶转换层的细节构造，包括连接方式、材
料规格等。

- 照明图纸：展示吊顶转换层的照明布置和灯具位置。

- 通风图纸：展示吊顶转换层的通风系统设计和风道布置。

3. 使用建议
- 在使用本图集时，请务必仔细阅读图纸和说明，确保准确理解吊顶转换层的设计和施工要求。

- 如果有任何疑问或需要进一步的信息，请咨询相关设计师或施工人员。

请注意，本文档仅提供吊顶转换层的图集和相关说明，不包含具体的设计和施工细节。

在实际项目中，应根据具体情况进行设计和施工，并遵循相关法律法规和标准。

谢谢！。

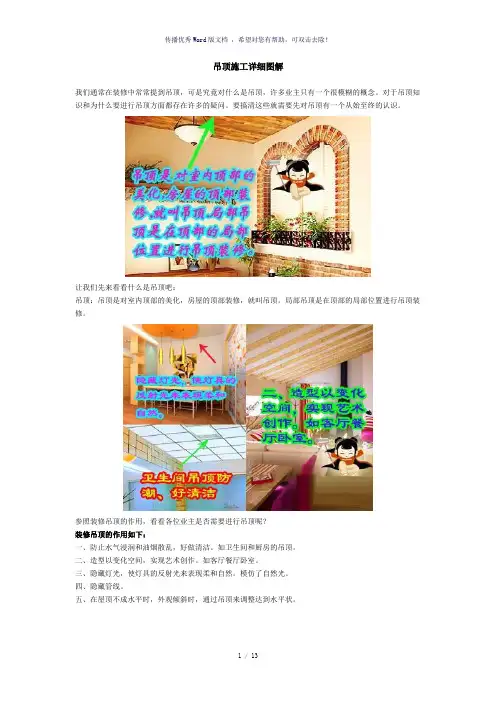

吊顶施工详细图解我们通常在装修中常常提到吊顶，可是究竟对什么是吊顶，许多业主只有一个很模糊的概念。

对于吊顶知识和为什么要进行吊顶方面都存在许多的疑问。

要搞清这些就需要先对吊顶有一个从始至终的认识。

让我们先来看看什么是吊顶吧：吊顶：吊顶是对室内顶部的美化，房屋的顶部装修，就叫吊顶。

局部吊顶是在顶部的局部位置进行吊顶装修。

参照装修吊顶的作用，看看各位业主是否需要进行吊顶呢？装修吊顶的作用如下：一、防止水气浸润和油烟散乱，好做清洁。

如卫生间和厨房的吊顶。

二、造型以变化空间，实现艺术创作。

如客厅餐厅卧室。

三、隐藏灯光，使灯具的反射光来表现柔和自然。

模仿了自然光。

四、隐藏管线。

五、在屋顶不成水平时，外观倾斜时，通过吊顶来调整达到水平状。

吊顶所需要的材料：1、龙骨材料；2、饰面板材料龙骨材料介绍：解释：龙骨是吊顶时与顶子墙体相固定的，用于撑起外面的石棉板，起到支撑和固定的作用。

龙骨材料：轻钢龙骨、木龙骨和铝合金龙骨。

轻钢龙骨和铝合金龙骨的优点是不容易变形。

木龙骨的优点是容易做各种等造型，缺点是易变形开裂。

注意：吊顶所使用龙骨的品种、规格和颜色应符合设计要求。

应检查材料的产品合格证、性能检测报告、出厂日期及使用说明书、进场验收记录和复验报告。

应优先选用绿色环保材料和通过ISO 14001环保体系认证的产品吊顶轻钢龙骨。

防骗提示：在吊顶开始前一定要在吊顶材质方面仔细把关，一般现在都会采用轻钢龙骨和铝合金龙骨吊顶，因为其材质比较其他品种如木龙骨更加结实、耐用。

木龙骨只使用于少量特殊造型无法用轻钢龙骨时，才使用木质龙骨。

有的装修公司施工中大范围木龙骨是为了偷工减料，轻钢龙骨的价格远高于木龙骨的。

饰面板材料介绍：石膏板、金属板、聚苯乙烯泡沫塑料板和铝塑板等。

解释：饰面板：饰面板就是吊顶安装龙骨后，最后罩住龙骨的板子。

吊顶材料主要有矿棉板、石膏板、木板、PVC塑料扣板、玻璃、金属等几种。

1、PVC塑料扣板①特点吊顶它以PVC为原料，经加工成为企口式型材，具有重量轻、安装简便、防水防潮、防蛀虫的特点，它表面的花色图案变化也非常多，并且耐污染、好清洗、有隔音、隔热的良好性能，特别是新工艺中加入了阻燃材料，使其能离火即灭，使用更为安全。
