金相实验的观察

详细描述
透射电子显微镜利用电子穿过样品产生信息，再通过电磁透镜放大成像。它具有高分辨率、高放大倍数的优点， 但样品制备过程较为复杂，适用于观察金属材料的超微组织。
03
金相组织分析
晶体结构分析
晶体结构分析是金相制备及组织观察实验中的重要环节，主要通过X射线衍射技 术对金属材料的晶体结构进行分析。通过分析晶体结构，可以了解材料的物理和 化学性质，以及材料的机械性能和加工性能。
研磨与抛光
研磨
通过不同粒度的砂纸或研磨剂对样品 进行研磨，逐渐去除表面的划痕和凸 起，使样品表面更加平滑。
抛光
使用抛光布和抛光膏对样品进行抛光 ，进一步平滑表面并消除细微的划痕 ，为后续的金相观察做好准备。
蚀刻与染色
蚀刻
通过化学或电解的方法使样品表面部分溶解，以突出显示组织结构。不同的金 属或合金需要使用不同的蚀刻剂和条件。
优化材料的加工工艺和性能。
微观织构分析实验
织构分析
利用X射线衍射、中子衍射或电子衍射等技术，研究材料 在微观尺度上的晶体取向和排列规律，揭示其对宏观性 能的影响。
微区织构分析
通过EBSD技术，在微米尺度上对材料的织构进行高精度 测量，有助于深入理解材料的力学行为和加工性能。
感谢您的观看
THANKS
VS
微观织构分析的目的是揭示材料的机 械性能和加工性能，以及材料的强度、 韧性、耐磨性等性能。这些数据对于 材料科学家和工程师来说非常重要， 有助于他们更好地理解材料的性能和 行为，为新材料的研发和应用提供理 论支持。
04
金相制备实验操作
金相研磨实验
研磨实验
通过研磨的方式去除金属表面 氧化层和杂质，使金相组织暴
金相制备及组织观察实验

竭诚为您提供优质文档/双击可除金相组织观察实验报告篇一：金相试样制备试验报告金相试样的制备一、实验目的（1）了解金相显微试样制备原理，熟悉金相显微试样的制备过程。

（2）初步掌握金相显微试样的制备方法。

二、实验原理金相试样制备金相试样制备过程一般包括：取样、粗磨、细磨、抛光和浸蚀五个步骤。

1.取样从需要检测的金属材料和零件上截取试样称为"取样"。

取样的部位和磨面的选择必须根据分析要求而定。

截取方法有多种，对于软材料可以用锯、车、刨等方法；对于硬材料可以用砂轮切片机或线切割机等切割的方法，对于硬而脆的材料可以用锤击的方法。

无论用哪种方法都应注意，尽量避免和减轻因塑性变形或受热引起的组织失真现象。

试样的尺寸并无统一规定，从便于握持和磨制角度考虑，一般直径或边长为15~20mm，高为12~18mm比较适宜。

对那些尺寸过小、形状不规则和需要保护边缘的试样，可以采取镶嵌或机械夹持的办法。

金相试样的镶嵌，是利用热塑性塑料(如聚氯乙烯)，热凝性塑料(如胶木粉)以及冷凝性塑料(如环氧树脂+固化剂)作为填料进行的。

前两种属于热镶填料，热镶必须在专用设备一镶嵌机上进行。

第三种属于冷镶填料，冷镶方法不需要专用设备，只将适宜尺寸(约φl5~20mm)的钢管、塑料管或纸壳管放在平滑的塑料(或玻璃)板上，试样置于管内待磨面朝下倒入填料，放置一段时间凝固硬化即可。

2.粗磨粗磨的目的主要有以下三点：1)修整有些试样，例如用锤击法敲下来的试样，形状很不规则，必须经过粗磨，修整为规则形状的试样；2)磨平无论用什么方法取样，切口往往不十分平滑，为了将观察面磨平，同时去掉切割时产生的变形层，必须进行粗磨；3)倒角在不影响观察目的的前提下，需将试样上的棱角磨掉，以免划破砂纸和抛光织物。

黑色金属材料的粗磨在砂轮机上进行，具体操作方法是将试样牢牢地捏住，用砂轮的侧面磨制。

在试样与砂轮接触的一瞬间，尽量使磨面与砂轮面平行，用力不可过大。

金相组织观察实验报告金相组织观察实验报告引言：金相组织观察实验是一种常见的金属材料研究方法，通过对金属材料的显微组织进行观察和分析，可以了解材料的晶体结构、晶界分布、相组成等信息。

本报告将对金相组织观察实验进行详细介绍，并结合实验结果进行分析和讨论。

实验目的：本次实验的主要目的是通过金相组织观察，了解金属材料的晶粒尺寸、晶界分布、相组成等信息，从而对材料的性能和加工工艺进行评估和优化。

实验原理：金相组织观察实验主要基于光学显微镜的原理，通过对金属材料进行切割、研磨和腐蚀等处理，使其表面显露出内部的组织结构。

然后使用显微镜观察和拍摄材料的显微组织，进而进行分析和评估。

实验步骤：1. 样品制备：首先，将待观察的金属材料切割成适当大小的样品，然后进行研磨和抛光处理，使其表面光洁度达到要求。

2. 腐蚀处理：将样品放入适当的腐蚀液中进行腐蚀处理，以去除表面氧化层和其他污染物，使组织结构更加清晰可见。

3. 清洗和干燥：将腐蚀后的样品进行清洗，去除腐蚀液残留物，并使用酒精或其他适当的方法进行干燥处理。

4. 显微观察：将样品放置在显微镜台上，调节显微镜的放大倍数和焦距，观察样品的显微组织，并通过摄影或录像等方式记录下来。

实验结果与分析：通过金相组织观察实验，我们得到了以下结果：1. 显微组织结构：观察到材料的晶粒尺寸、晶界分布和相组成等结构信息。

不同材料的晶粒尺寸和晶界分布情况可能存在差异，这直接影响材料的力学性能和加工性能。

2. 相变现象：在观察过程中，我们还可以观察到材料的相变现象，如固溶体相变、相分离等。

这些相变现象对材料的性能和加工工艺也有重要影响。

基于以上结果，我们可以得出以下结论和分析：1. 材料的晶粒尺寸和晶界分布对材料的力学性能和加工性能有重要影响。

晶粒尺寸越小，晶界分布越均匀，材料的强度和韧性往往更高。

2. 相变现象的发生与材料的成分和处理工艺密切相关。

通过观察和分析相变现象，可以优化材料的热处理工艺，提高材料的性能和加工效果。

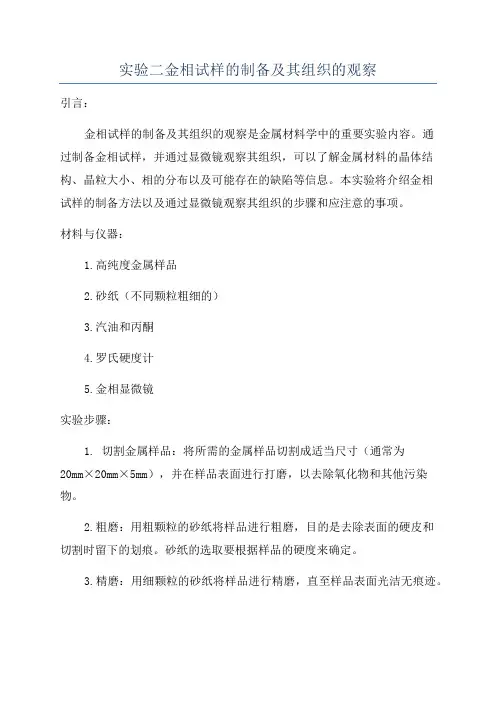

实验二金相试样的制备及其组织的观察引言：金相试样的制备及其组织的观察是金属材料学中的重要实验内容。

通过制备金相试样，并通过显微镜观察其组织，可以了解金属材料的晶体结构、晶粒大小、相的分布以及可能存在的缺陷等信息。

本实验将介绍金相试样的制备方法以及通过显微镜观察其组织的步骤和应注意的事项。

材料与仪器：1.高纯度金属样品2.砂纸（不同颗粒粗细的）3.汽油和丙酮4.罗氏硬度计5.金相显微镜实验步骤：1. 切割金属样品：将所需的金属样品切割成适当尺寸（通常为20mm×20mm×5mm），并在样品表面进行打磨，以去除氧化物和其他污染物。

2.粗磨：用粗颗粒的砂纸将样品进行粗磨，目的是去除表面的硬皮和切割时留下的划痕。

砂纸的选取要根据样品的硬度来确定。

3.精磨：用细颗粒的砂纸将样品进行精磨，直至样品表面光洁无痕迹。

4.清洗：用汽油和丙酮等溶剂将样品表面进行清洗，以去除砂纸留下的颗粒和其他杂质。

5.金相试样的涂层：将金属样品进行涂层，通常使用胶粘剂将样品固定在透明玻璃片上，再涂抹腊类液体，以防止切割时样品的磨损。

6.切割：将涂有样品的透明玻璃片按一定要求进行切割，通常要求切割出方形，并移除上层的腊类液体。

7.粗磨：用颗粒较粗的金刚砂磨剂将透明玻璃片的切面进行粗磨，直至样品的切面平整。

8.精磨：用颗粒较细的金刚砂磨剂将样品的切面进行精磨，直至样品表面光洁无痕迹。

9.清洗和腐蚀：用脱蜡剂将样品进行清洗，之后再用酸性腐蚀剂进行腐蚀处理，以凸显样品的组织结构。

10.观察：将样品放入金相显微镜中，通过调节显微镜的放大倍数和焦距，观察样品的组织结构、晶体结构、晶粒大小、相的分布等。

实验注意事项：1.操作仪器时要小心，避免意外损坏设备和样品。

2.各步骤中操作要规范，避免污染和样品损坏。

3.切割时要使用适当的切割工具，注意安全。

4.制备金相试样时要按照特定的步骤进行，保证样品的质量。

5.观察时要注意调整显微镜的倍数和焦距，以获得清晰的观察结果。
