计数、译码、显示电路实验

数字电子技术实验实验6.6 计数、译码和显示电路一、实验目的1.学习计数器、译码器和七段显示器的使用方法。

2.掌握计数器、译码器和七段显示器的综合应用。

3.掌握用示波器测试计数器输出波形的方法。

二、实验任务用74LS161计数器、4511译码器、BS311201显示器各两片和74LS00一片实现一个带显示的60进制计数器。

完成表6-6-1及6-6-2测试，个位波形测试。

三、实验设备数字电路实验箱(74LS161、4511、BS311201、74LS00数字集成芯片、脉冲源)、数字万用表、示波器、导线。

四、实验原理74LS161引脚图4511引脚图七段数码管显示笔段BS311201共阴极显示器，COM接地；BS311101共阳极显示器，COM 接电源+5V 。

输入低位CC4511 BCD 码七段译码器,驱动共阴数码管BS311201集成片。

当译码器输入码超过“1001”时，译码器的输出为全为0，数码管熄灭。

译码输出输入高位74LS161逻辑符号输出高位74LS161DQ C Q B Q AQ DCBACR CPLDET EPCo输入输出端说明CR ：异步清零端，低电平有效；LD ：同步置数端，低电平有效；ET 、EP ：使能端，高电平有效；CP ：计数器时钟；D 、C 、B 、A ：数据输入端；Q D 、Q C 、Q B 、Q A ：数据输出端；Co ：进位端。

输入输出CR LD ET EP CP D C B AQ D Q C Q B Q A××××××××10×× d c b a1111××××1 1 0 ××××××1 1 ×0 ×××××0 0 0 0d c b a加计数保持保持74LS161功能表低电平有效74LS161是一个可预置的4位二进制同步加法计数器，它的计数长度是16。

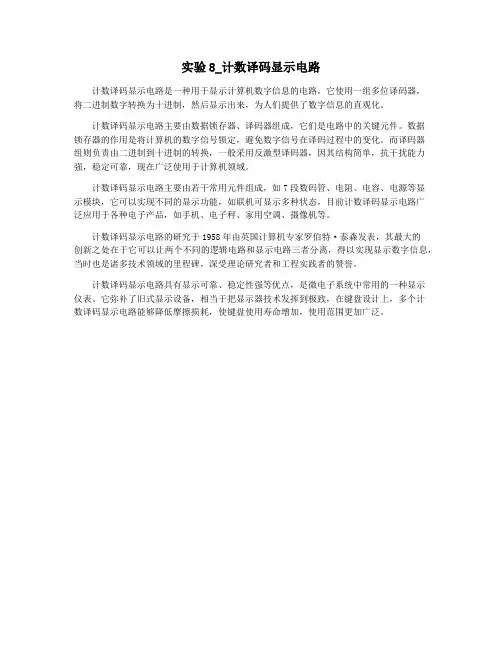

实验8_计数译码显示电路
计数译码显示电路是一种用于显示计算机数字信息的电路。

它使用一组多位译码器，
将二进制数字转换为十进制，然后显示出来，为人们提供了数字信息的直观化。

计数译码显示电路主要由数据锁存器、译码器组成，它们是电路中的关键元件。

数据
锁存器的作用是将计算机的数字信号锁定，避免数字信号在译码过程中的变化。

而译码器
组则负责由二进制到十进制的转换，一般采用反激型译码器，因其结构简单，抗干扰能力强，稳定可靠，现在广泛使用于计算机领域。

计数译码显示电路主要由若干常用元件组成，如7段数码管、电阻、电容、电源等显
示模块，它可以实现不同的显示功能，如联机可显示多种状态，目前计数译码显示电路广
泛应用于各种电子产品，如手机、电子秤、家用空调、摄像机等。

计数译码显示电路的研究于1958年由英国计算机专家罗伯特·泰森发表，其最大的
创新之处在于它可以让两个不同的逻辑电路和显示电路三者分离，得以实现显示数字信息，当时也是诸多技术领域的里程碑，深受理论研究者和工程实践者的赞誉。

计数译码显示电路具有显示可靠、稳定性强等优点，是微电子系统中常用的一种显示
仪表。

它弥补了旧式显示设备，相当于把显示器技术发挥到极致，在键盘设计上，多个计
数译码显示电路能够降低摩擦损耗，使键盘使用寿命增加，使用范围更加广泛。

一、实验目的1. 熟悉译码显示电路的基本原理和组成；2. 掌握译码器和显示器的功能及使用方法；3. 通过实验，验证译码显示电路的工作性能；4. 培养动手实践能力和团队协作精神。

二、实验原理译码显示电路是一种将数字信号转换为可直观显示的图形或字符的电路。

它主要由译码器和显示器两部分组成。

译码器将输入的数字信号转换为对应的控制信号，显示器则根据这些控制信号显示相应的图形或字符。

1. 译码器：译码器是一种多输入、多输出的组合逻辑电路，其作用是将输入的二进制代码转换为输出的一组控制信号。

常见的译码器有二进制译码器、十进制译码器等。

2. 显示器：显示器用于显示译码器输出的控制信号。

常见的显示器有七段显示器、液晶显示器等。

本实验采用七段显示器，它由七个独立的段组成，通过控制每个段的亮与灭，可以显示0-9的数字以及其他符号。

三、实验仪器与器材1. 实验箱；2. 译码器（例如：74LS47）；3. 显示器（例如：七段显示器）；4. 连接线；5. 示波器（可选）；6. 电源。

四、实验步骤1. 熟悉实验箱和实验器材，了解译码器和显示器的功能及使用方法。

2. 按照实验原理图连接译码器和显示器，确保连接正确无误。

3. 在译码器输入端输入二进制代码，观察显示器是否按照预期显示相应的数字或符号。

4. 调整译码器的输入代码，验证译码器的工作性能。

5. （可选）使用示波器观察译码器和显示器的信号波形，进一步分析电路工作原理。

6. 记录实验数据，撰写实验报告。

五、实验结果与分析1. 当译码器输入端输入二进制代码时，显示器按照预期显示相应的数字或符号。

2. 调整译码器的输入代码，显示器能够正确显示相应的数字或符号。

3. 通过实验，验证了译码显示电路的基本原理和组成，掌握了译码器和显示器的功能及使用方法。

4. 在实验过程中，注意观察译码器和显示器的信号波形，有助于理解电路工作原理。

六、实验总结1. 本实验成功实现了译码显示电路的基本功能，验证了译码器和显示器的工作性能。

计数译码显示电路实验报告实验目的：掌握编码与解码的基本原理和技术。

设计与实现一个计数译码显示电路。

提高电子电路设计与实验能力。

实验原理：计数译码显示电路是利用数字集成电路实现的一种数字计数显示方法。

它通过计数器将输入的时钟信号转化为二进制数码输出，然后通过译码器将二进制数码转为七段数码管的控制信号，从而使得七段数码管实现相应的数字显示。

实验器材：1.CD4017计数器芯片2.CD4511译码器芯片3.七段共阳数码管4.电阻、电容、电源、开关等实验步骤：1. 将CD4017计数器芯片的1脚连接到电源Vcc，16脚连接到地GND。

2.连接计数器的时钟输入脚13和复位输入脚15到电路中适当位置，并设置相应的电源和开关。

3. 将译码器CD4511的Vcc脚和GND脚连接到电源和地，将A、B、C、D四个输入脚连接到计数器的Q0-Q3输出脚。

4.将译码器的a、b、c、d、e、f、g七个输出脚连接到七段数码管的a、b、c、d、e、f、g控制脚。

5. 连接七段数码管的共阳脚到电源Vcc。

实验结果：通过调整计数器CD4017的时钟频率、复位电平和输入信号，我们可以观察到七段数码管显示出不同的数字，从0到9循环显示。

实验分析：计数译码显示电路利用计数器进行计数和译码器进行解码，通过将二进制数码转换为七段数码管的控制信号，实现了数字的显示。

实验中需要注意选择适当的电阻、电容等元器件，以确保电路的稳定工作。

另外，对于七段数码管的显示，还可以通过连接额外的译码器和复用技术进行更复杂的显示设计。

实验总结：通过本实验，我们掌握了计数译码显示电路的基本原理与设计方法，提高了对数字集成电路的理解和应用能力。

实验结果令人满意，并加深了对数字电路的认识。

在今后的学习和实践中，我们将继续加强对电子电路设计与实验的掌握，提高自己的技术水平。

计数译码显示电路实验报告总结本次实验是关于计数译码显示电路的搭建和测试。

通过实验，我们掌握了计数器的原理和译码显示电路的工作原理，并能够正确地搭建和测试这些电路。

实验中，我们使用的计数器是74LS161，它是一种同步4位二进制计数器，能够实现递增和递减计数，并能够输出位宽为4位的计数值。

我们将其与译码显示电路74LS47相连，通过74LS47将计数器的输出值转换成7段数码管所显示的数字。

在实验前，我们先对74LS161计数器和74LS47译码显示电路的原理进行了学习和理解。

我们知道，74LS161计数器拥有一个时钟输入，通过时钟信号的触发，可以实现计数器的递增或递减。

而74LS47译码显示电路拥有四个输入端口，分别对应着四位二进制码的输出，通过译码器将输出值转换成7段数码管所显示的数字。

在搭建电路时，我们按照实验指导书中给出的电路图和连接方式进行了连接。

在连接时，我们要注意电路的接线是否正确，以免出现电路短路或开路等问题。

在实验过程中，我们进行了递增和递减计数的测试，观察数码管的显示结果。

我们发现，当计数器的计数值递增或递减时，数码管显示的数字也相应地改变。

这说明我们搭建的电路连接正确，电路能够正常工作。

在实验中，我们还进行了译码器的测试。

我们先将74LS161计数器的输出接到译码器的输入端口，然后将译码器的输出端口分别接到不同的7段数码管上，观察数码管的显示结果。

我们发现，译码器能够正确地将计数器输出值转换成7段数码管所显示的数字。

这说明我们搭建的译码器电路也正确无误。

总的来说，本次实验使我们掌握了计数器和译码显示电路的原理和工作方式，并能够正确地搭建和测试这些电路。

通过本次实验，我们不仅提高了自己的实验操作能力，也加深了对数字电路原理的理解。

实验一译码、显示电路的设计一、实验目的1 巩固和加深对MAX+PLUSⅡ CPLD开发系统的理解和使用；2 掌握硬件实验装置使用方法；3 掌握综合性电路的设计、仿真、下载、调试方法。

二实验仪器设备1 PC机一台2 EDA教学实验系统，1套3 CPLD实验装置，1套三实验内容及步骤（一）用VHDL语言设计2-4译码器1、设计输入（1）开机,进入MAX+PLUSⅡ开发系统。

（2）在主菜单中选NEW，从输入文件类型选择菜单中选文本编辑文件输入方式，进行文本编辑, 并输入VHDL程序代码。

（3）打开FILE主菜单，选择SAVE AS，将程序以实体名保存2、电路的编译与适配（1）选择芯片型号选择当前项目文件，将设计所实现的实际芯片进行编译适配，点击Assign\Device菜单选择芯片，如下图1-2对话筐所示。

如果此时不选择适配芯片的话，该软件将自动把所有适合本电路的芯片一一进行编译适配，这将耗费你许多时间。

该例程中我们选用CPLD芯片来实现，如FLEX8000系列的EPF8282ALC84-4芯片，或FLEX10K系列EPF10K10LC84-4器件。

注意：A、根据实验系统进行选择B、只作仿真可以不选器件，让系统自动分配（2）编译适配启动MAX+plus II \ Compiler菜单，按Start开始编译，并显示编译结果，生成下载文件。

如有错误待修改后再进行编译适配，如下图1-3所示。

注意，此时在主菜单栏里的 Processing菜单下有许多编译时的选项，视实际情况选择设置。

如果说你设计的电路顺利地通过了编译，在电路不复杂的情况下，就可以对芯片进行编程下载，直到设计的硬件实现。

为了检验设计的正确性，那么对其仿真就显得非常必要。

3、电路仿真与时序分析MaxplusII教学版软件支持电路的功能仿真（或称前仿真）和时序分析（或称后仿真）。

（1）启动MaxplusII\Wavefrom editor菜单，进入波形编辑窗口，如下图1-4所示。

显示译码电路实验报告显示译码电路实验报告引言：在现代电子技术领域，显示译码电路扮演着重要的角色。

它们可以将数字信号转换为人们可以理解的可视化信息，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个显示译码电路，探索其原理和应用。

一、实验目的本实验的目的是了解显示译码电路的工作原理，掌握其基本应用。

通过实践操作，学生们可以更好地理解数字电路的运行机制，提高实际动手能力。

二、实验材料和器件1. 74LS47芯片：这是一种BCD-7段译码器，用于将4位二进制输入转换为7段数码管的输出。

2. 7段数码管：用于显示数字和字母等字符。

3. 连接线、电源等辅助器件。

三、实验步骤1. 连接电路：将74LS47芯片与7段数码管通过连接线连接起来，确保电路连接正确无误。

2. 施加电源：将电路连接到适当的电源上，确保电压和电流符合芯片的工作要求。

3. 输入信号：通过开关或其他输入设备提供4位二进制输入信号。

4. 观察结果：观察7段数码管上显示的字符是否与输入信号对应，验证译码电路的正确性。

四、实验结果与分析经过实验操作，我们成功搭建了显示译码电路，并进行了测试。

在输入4位二进制数的情况下，数码管正确显示了对应的字符。

这表明译码电路能够准确地将二进制信号转换为可视化的字符信息。

通过进一步的观察和分析，我们发现译码电路的工作原理是将输入的二进制数映射到对应的数码管段上。

每个数码管段代表一个二进制位，通过控制该段的通断状态，可以显示不同的字符。

而74LS47芯片则起到了译码的作用，将二进制输入转换为对应的数码管段控制信号。

这种显示译码电路广泛应用于各种计算机和电子设备中。

它使得数字信息可以以更加直观和易读的方式展示给用户，提高了人机交互的效率和便利性。

例如，在计算机屏幕上显示的字符、数字时钟、电子秤等设备都使用了类似的译码电路。

五、实验总结通过本次实验，我们深入了解了显示译码电路的工作原理和应用。

通过实际操作，我们掌握了搭建和测试译码电路的方法，提高了动手实践能力。

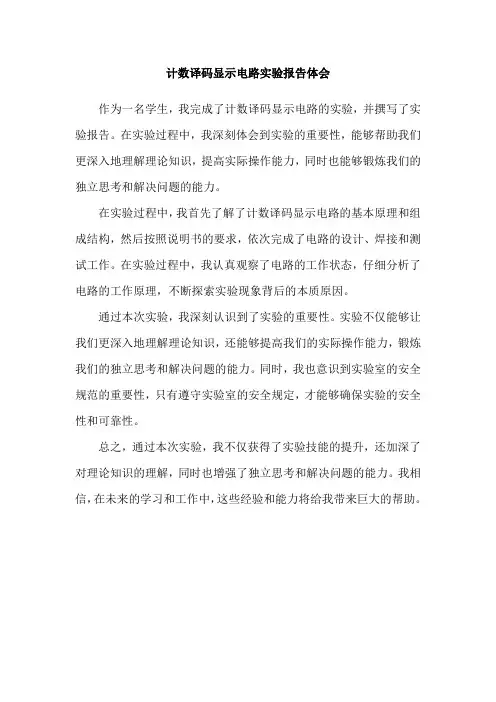

计数译码显示电路实验报告体会
作为一名学生，我完成了计数译码显示电路的实验，并撰写了实验报告。

在实验过程中，我深刻体会到实验的重要性，能够帮助我们更深入地理解理论知识，提高实际操作能力，同时也能够锻炼我们的独立思考和解决问题的能力。

在实验过程中，我首先了解了计数译码显示电路的基本原理和组成结构，然后按照说明书的要求，依次完成了电路的设计、焊接和测试工作。

在实验过程中，我认真观察了电路的工作状态，仔细分析了电路的工作原理，不断探索实验现象背后的本质原因。

通过本次实验，我深刻认识到了实验的重要性。

实验不仅能够让我们更深入地理解理论知识，还能够提高我们的实际操作能力，锻炼我们的独立思考和解决问题的能力。

同时，我也意识到实验室的安全规范的重要性，只有遵守实验室的安全规定，才能够确保实验的安全性和可靠性。

总之，通过本次实验，我不仅获得了实验技能的提升，还加深了对理论知识的理解，同时也增强了独立思考和解决问题的能力。

我相信，在未来的学习和工作中，这些经验和能力将给我带来巨大的帮助。

二.实验原理
二.实验原理
3.数码显示器
1）作用：直观的显示数码。
2）分类：
•按显示器发光段数分为七段显示或八端显示；
•按显示器所用发光材料分为荧光数码管、半导体数码 管（LED）及液晶显示器。
二.实验原理
七段数码显示器： 七段发光线段分别用a、b、c、d、e、f、g七个小写字母表示。
二.实验原理
C
四.思考题
ENDEND
Thanks For Your Coming
计数器、译码器和数码显示器 的应用
汇报人姓名
汇报时间：xx月xx日
掌握计数器的逻辑功能及使用方法。
01
熟悉译码器和数码显示器的使用方法。
02
一.实验目的
是数字系统的基本逻辑器件。 记录输入时钟脉冲的个数 实现分频、定时 产生节拍脉冲和脉冲序列
计数器
1
按工作方式分：同步式和异步式； 按计数进制分：二进制、十进制、任意进制； 按计数方式分：加计数、减计数、可逆计数器。
地

三.实验内容
实验箱内部已经连接
三实验内容
N：
思考：观察波形时，应选用Q3、Q2、Q1、Q0、 N哪一个作为触发信号？
Q1：
Q2：
Q3：
Q0:
0 1 2 3 4 5 6 7 8 9 0 1
三.实验内容
05
LE为锁定输入，优先级再次之。在LT= 1、BI= 1条件下，LE接高电平，则输出a ~ g状态锁定，保持不变。
g为高电平输出有效。
BI为灭灯输入，优先级次之。在LT= 1条件下，BI接低电平，则输出a ~ g全为低电平，数码管熄灭不亮。
因此，CC4511在译码工作状态时，必须LT= 1、BI= 1、LE = 0。

十进制计数器 CT74LS160(162)与二进制计数器 74LS161(163) 比较
Q0
Q1
Q2
Q3
Q0
Q1
Q2
Q3
CP
CTT CTT CTP CT74LS161 CO CTP CT74LS160 CO CT74LS163 CT74LS162 (162)与 CR LD D0 D1 D2 D3 D3 CP CR LD D0 D1 D2CT74LS160 CT74LS161(163)有何不同？ CR LD
0 1 2 3 4 5 6 7 8 9 10
也可取 D3 D2 D1 D0 = 0011 LD = CO CO = Q3 Q0
方案 2：用 “160” 的后七个状态 0011 ~ 1001实现七进制计数。
取 D3 D2 D1 D0 = 0011 ，LD = CO
1 CP
CTT Q0 Q1 Q2 Q3 CTP CT74LS160 CO
00 0 0
01 0
Z
11 0 0
10 1
Q3 Q2 Q1
n +1 n +1 n +1
= Q 2n
= Q 1n = Q 3n
即:
Q3n+1(010)=1， Q3n+1(101)=0
Q2n+1(010)=0 ， Q2n+1(101)=1 Q1n+1(010)=1 ， Q1n+1(101)=0
010 101
Z = Q 3n Q 2n 自启动失败, 改变 Q1:
Q1
n +1
n n = Q3n + Q2 Q1
010
101
这样:Q1n+1(010)=1， Q1n+1(101)=1 明显的, 能够自启动

一、实验目的1. 理解并掌握显示译码电路的基本原理和工作方式。

2. 学习使用常用的显示译码器芯片，如BCD-7段译码器。

3. 通过实验验证译码器与数码管连接的正确性，并实现数字信号的显示。

4. 提高动手实践能力，加深对数字电路知识的理解和应用。

二、实验原理显示译码电路是数字电路中一种重要的组合逻辑电路，其作用是将输入的二进制或BCD码信号转换为对应的七段LED显示信号。

常见的七段显示器有共阴极和共阳极两种，本实验采用共阴极显示器。

译码器的主要功能是将输入的二进制或BCD码转换为对应的七段显示码。

以BCD-7段译码器为例，其输入为4位BCD码，输出为7个控制信号，分别对应七段LED显示器的7个段。

当输入为0000～1001时，译码器输出相应的段码，使得数码管显示0～9的数字。

三、实验器材1. 数字逻辑实验箱2. 74LS47 BCD-7段译码器3. 共阴极七段数码管4. 连接线5. 电源6. 示波器（可选）四、实验步骤1. 搭建电路根据实验电路图，将74LS47 BCD-7段译码器与共阴极七段数码管连接。

将译码器的输入端A、B、C、D分别连接到实验箱上的数字信号源，输出端a、b、c、d、e、f、g连接到数码管的相应段。

2. 测试电路将实验箱上的数字信号源设置为BCD码输入，依次输入0000～1001，观察数码管显示的数字。

若显示不正确，检查电路连接是否正确，包括译码器、数码管、信号源等。

3. 调试电路若显示不正确，根据译码器的工作原理，分析可能的原因，如译码器芯片损坏、电路连接错误等。

通过排除法，逐步调试电路，直至数码管显示正确。

4. 实验数据记录记录实验过程中数码管的显示结果，并与理论计算结果进行对比。

五、实验结果与分析1. 实验结果通过实验，数码管成功显示了0～9的数字，验证了显示译码电路的正确性。

2. 实验分析实验过程中，通过观察数码管显示结果，发现译码器芯片、电路连接等均正常。

实验结果表明，显示译码电路能够将输入的BCD码转换为对应的七段显示信号，实现数字信号的显示。

电工电子实验报告译码与显示电路一、实验目的1.掌握二进制译码器、二-十进制译码器和显示译码器的逻辑功能及各种应用。

2.熟悉十进制数字显示电路的构成方法。

3.了解动态扫描显示方式的电路工作原理及优点。

二、主要仪器设备及软件硬件：74LS139二四译码器,导线，四选一数据选择器，CD4511，电工电子综合实验箱，笔记本电脑软件：NI Multisim 14三、实验原理（或设计过程）1.译码器及其应用译码器一般都具有n个输入和m个输出的组合逻辑电路。

译码器按用途大致可以分为二类：二进制译码器和二-十进制译码器。

（1）二进制译码器二进制译码器是把n位二进制变换为具有2^n个不同状态的组合逻辑电路，常用的中规模集成译码器有2-4线、3-8线和4-16线3类。

①2-4译码器74LS139具有两个独立的2-4线译码器的中规模集成器件，其逻辑符号如图所示。

BA输入端，为二进制变量。

G非为使能端，G非为1时各项工作停止，为0时开始工作。

功能表如图②3-8译码器74LS138是3-8线译码器，其逻辑符号如图。

当G1=0或G2=G2A非+G2B 非=1时，译码器不工作；只有当G1=”1”,G2=”0”时才正常工作。

功能表如图：（2）二进制译码器的应用可以用使能端扩展、树状扩展来实现功能扩展；可以控制组件的工作时机；实现逻辑函数；实现数据分配器；实现脉冲分配器。

2.显示译码、数码管及其应用（1）显示译码管和数码管BCD七段译码器为了用数码管显示十进制数字，首先要将二-十进制代码送至显示译码器，再由译码器的输出去驱动数码管。

CD4511是七段译码器，A-D为输出BCD码输入端，a-g为译码器输出端，输出高电平有效。

LT非为测试输入端，BI非为消隐控制端。

功能表如下（2）显示译码管数码管及其应用1）静态显示电路每一组BCD都有一套独立的显示电路显示2）动态显示电路一片译码器带4个数码管的译码显示电路。

当BA=00时，选择器把A3A2A1A0送入1号数码管，当BA=01，10，11时，分别送B3B2B1B0，C3C2C1C0，D3D2D1D0到2、3、4号数码管。

译码显示电路实验报告译码显示电路实验报告引言：译码显示电路是现代电子设备中常见的一种电路结构，它能够将数字信号转换为可见的字符或数字形式，广泛应用于计算机、电视、手机等设备中。

本实验旨在通过搭建一个简单的译码显示电路，了解其工作原理并验证其功能。

实验材料：1. 译码器：74LS472. 七段数码管：共阳极或共阴极型3. 可调电源4. 连接线5. 电阻：220欧姆实验步骤：1. 连接电路：将译码器和七段数码管连接起来。

根据译码器和数码管的引脚连接图，将它们正确地连接在一起。

2. 连接电源：将可调电源连接到电路中，确保电源的电压和电流适合译码器和数码管的工作要求。

3. 输入信号：通过拨动开关或其他输入设备，输入一个4位二进制数作为译码器的输入信号。

4. 观察显示：观察七段数码管的显示情况，确认其是否正确显示输入的数字。

实验结果：在实验过程中，我们使用了一个共阳极的七段数码管和一个74LS47译码器。

通过连接电路，我们成功地将译码器和数码管连接在一起，并连接了适当的电源。

在输入一个4位二进制数作为译码器的输入信号后，我们观察到七段数码管正确地显示了对应的数字。

讨论：译码显示电路的核心是译码器，它根据输入信号的不同，将其转换为对应的输出信号，以控制七段数码管的显示。

在本实验中，我们使用的74LS47是一种常见的BCD译码器，它能够将4位二进制数转换为七段数码管的控制信号。

在连接电路时，我们需要根据译码器和数码管的引脚连接图来正确连接它们。

特别要注意译码器的极性，确保其正常工作。

此外，电源的电压和电流也需要根据译码器和数码管的工作要求来调整，以避免损坏电路元件。

在实验中，我们可以通过输入不同的二进制数来观察七段数码管的显示情况。

通过对比输入和输出的对应关系，我们可以验证译码显示电路的功能是否正常。

如果出现显示错误或其他异常情况，我们可以检查电路连接是否正确，以及电源是否正常工作。

译码显示电路不仅仅应用于七段数码管，还可以应用于其他类型的显示设备，如液晶显示屏、LED显示屏等。

（Multisim数电仿真）计数、译码和显⽰电路实验3.11 计数、译码和显⽰电路⼀、实验⽬的：1. 掌握⼆进制加减计数器的⼯作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使⽤⽅法。

⼆、实验准备：1.计数：计数是⼀种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器中另外⼀种可预计的⼗进制加减可逆计数器CD4510，⽤途也⾮常⼴，其引脚排列如图3.11.3所⽰，其中，E P 为预计计数使能端，in C 为进位输⼊端，1P ~4P 为预计的输⼊端，out C 为进位输出端，U /D 为加减控制端，R 为复位端，CD4510输⼊、输出间的逻辑功能如表3.11.2所⽰。

表3.11.2：。

2. 译码与显⽰：⼗进制计数器的输出经译码后驱动数码管，可以显⽰0~9⼗个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所⽰。

LT 为试灯输⼊，BI 为消隐输⼊，LE 为锁定允许输⼊，A 、B 、C、D为BCD码输⼊，a~g为七段译码。

CD4511的逻辑功能如表3.11.3所⽰。

LED数码管是常⽤的数字显⽰器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和内部结构如图3.11.5所⽰。

图3.11.5三、计算机仿真实验内容：1. 计数10的电路：(1).单击电⼦仿真软件Multisim7基本界⾯左侧左列真实元件⼯具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各⼀只，如图3.11.6所⽰，将它们放置在电⼦平台上。

图3.11.6(2).单击电⼦仿真软件Multisim7基本界⾯左侧左列真实元件⼯具条“Source”按钮，从弹出的对话框“Family”栏中选“POWER_SOURCES”，再在“Component”栏中选取“VDD”和地线，将它们调出放置在电⼦平台上。

(3). 双击“VDD”图标，将弹出如图3.11.7所⽰对话框，将“V oltage”栏改成“10”V，再点击下⽅“确定”按钮退出。

实验四 计数、译码、显示综合实验一、实验目的1、熟悉计数、译码、显示电路的工作原理及电路结构；2、了解计数器、译码器和显示器的逻辑功能；3、运用计数器、译码器和显示集成组件进行计数显示。

二、实验原理该实验电路由计数、译码、显示三部分构成。

计数单元是集成电路74LS192，它的引脚排列如图1。

74LS192是由四组触发器按8421BCD 码形式构成的十进制计数器，它具有双时钟输入，可进行加法和减法计数。

此外，还具有异步清零、异步置数和状态保持的功能。

它的功能真值表如表1所示。

译码电路采用集成电路74LS248，它是七段LED 字符显示译码器，其引脚排列如图2所示，输入的BCD 码由A 0、A 1、A 2、A 3输入，然后按字形规则译码后从Y 输出，输出端Y a 、Y b …..Y g 对CR VCC D 0D 1D 2D 3Q 0Q 2Q 1Q 3GNDCP D CP U BO CO LD图1. 74LS192引脚图表1. 74LS192功能表应于图3所示数码字形的a 、b 、……g 段。

本实验选用的显示器为共阴极型七段LED 显示器，七段中的每一段（取名为a 、b 、c 、d 、e 、f 、g ）均是一个发光二极管，当显示某一数字，例如显示“4”时，输入端f 、g 、b 、c 必须是高电平使相应字段发光。

74LS248的输入BCD 码与输出译码之间的对应关系如表2所示。

74LS192、74LS248及数码管相应端口的连接关系如图4所示。

在计数状态下，74LS192的输出端Q 3、Q 2、Q 1、Q 0有相应的计数输出传送到译码器74LS248的输入端，经74LS248译码后的输出传送到数码管的对应输入，即可显示输入的计数脉冲数。

图2. 74LS248引脚图图3. 数码管表2. 74LS248的输入BCD 码与输出译码之间的对应关系图4. 74LS192、74LS248及数码管相应端口的连接关系三、实验内容及实验报告要求1、首先根据图4在实验板上将74LS192、74LS248及数码管的相应端口连接好。

提高实验难度和挑战性
为了不断提高自己的实践能力和创新能力，我们将尝试设计更加复杂、 具有挑战性的数字电路实验项目，如高性能计数器、可编程逻辑器件等。
THANKS FOR WATCHING
感谢您的观看
实验过程
在实验过程中，我们按照实验指导书 的要求，逐步完成了电路的搭建和调 试。首先，我们设计了计数器电路， 实现了对输入信号的计数功能。然后 ，我们设计了译码器电路，将计数器 的输出信号转换为对应的数字显示信 号。最后，我们将计数器和译码器电 路连接起来，构成了完整的计数译码 显示电路。
实验结果
经过反复的调试和优化，我们成功实 现了计数译码显示电路的功能。该电 路能够准确地对输入信号进行计数， 并将计数结果以数字形式显示出来。 同时，我们还对电路的性能进行了测 试和分析，验证了电路的稳定性和可 靠性。
实验背景
计数译码显示电路是数字系统中常用的电路之一，用于将数字信号转换为可视化的数字显示。
计数译码显示电路通常由计数器、译码器和显示器等部分组成，其中计数器用于对输入信号 进行计数，译码器用于将计数器的输出信号转换为对应的数字显示信号，显示器则用于显示 数字信号。
在实际应用中，计数译码显示电路被广泛应用于各种数字仪表、控制器和智能终端等领域。
对未来实验的展望
01
深入研究数字电路
在今后的实验中，我们将进一步深入研究数字电路的基本原理和设计方
法，探索更加高效、稳定的电路设计方案。
02 03
拓展应用领域
除了计数译码显示电路外，我们还可以将数字电路应用于其他领域，如 通信、控制、数据处理等。因此，我们将积极拓展数字电路的应用范围， 探索其在不同领域中的应用潜力。
03 实验步骤与操作
搭建计数译码显示电路

一、实验目的1. 理解和掌握计数器的基本原理和工作方式。

2. 学习计数器显示电路的设计与搭建方法。

3. 熟悉计数器在数字电路中的应用。

4. 培养实际操作能力和问题解决能力。

二、实验原理计数器是一种用于实现计数功能的数字电路，其基本原理是利用触发器进行计数。

常见的计数器有异步计数器和同步计数器两种。

异步计数器采用触发器级联的方式，计数过程中各个触发器的翻转时间不同，因此存在一定的延迟；同步计数器则采用统一的时钟信号，使得各个触发器同时翻转，计数速度快。

计数器显示电路主要由计数器、译码器和显示器三部分组成。

计数器负责计数，译码器将计数器的输出转换为对应的显示信号，显示器则将译码器的信号转换为数字显示。

三、实验仪器与材料1. 数字逻辑实验箱2. 计数器芯片（如74LS90、74LS161等）3. 译码器芯片（如74LS48、CD4511等）4. 显示器（如七段数码管）5. 电源、导线、连接器等四、实验步骤1. 搭建计数器电路（1）根据实验要求选择合适的计数器芯片，如74LS90。

（2）按照计数器芯片的引脚功能，将计数器的输入端、输出端和时钟信号分别连接到实验箱的相应接口。

（3）检查电路连接是否正确，确保无短路或接触不良现象。

2. 搭建译码器电路（1）根据实验要求选择合适的译码器芯片，如74LS48。

（2）将译码器的输入端连接到计数器的输出端。

（3）将译码器的输出端连接到显示器的输入端。

（4）检查电路连接是否正确，确保无短路或接触不良现象。

3. 搭建显示器电路（1）将显示器的各个段分别连接到译码器的输出端。

（2）检查电路连接是否正确，确保无短路或接触不良现象。

4. 电源连接（1）将实验箱的电源连接到计数器、译码器和显示器的电源接口。

（2）确保电源电压符合实验要求。

5. 电路调试（1）打开实验箱电源，观察显示器是否正常显示数字。

（2）通过实验箱的按键或开关控制计数器的计数方向和速度。

（3）观察显示器显示的数字是否与计数器的计数值一致。
