流体管网、供热与锅炉综合课程设计年级： 2011级专业：建筑环境与设备工程学号：班级：指导老师：姓名：小组成员：2015 年 1 月 20 日摘要：本课程设计工程名为某北方某师范学院供热工程、锅炉房工艺课程设计，地点位于黑龙江省齐齐哈尔市；采用的方法为等温降法；经过分析，最终设计的采暖系统为机械双管管上供下回式异程采暖系统；通过热负荷和水力计算，确定散热器类型和各管段管径。

室外管网设计根据负荷和建筑分布来布置水管，进行水力计算，确定管径跟压降。

锅炉房设计中跟剧管网的热负荷选锅炉，同时进行热力计算，对设备进行布置。

关键词：采暖系统设计；等温降法；热负荷；水力计算；管径；目录（一）室内采暖工程设计 (4)1、原始资料 (4)2、热负荷计算 (5)3、采暖系统的选择与确定 (10)4、散热器的选型 (12)5、管道的布置 (16)6、管道的水力计算 (17)（二）室外供热管网设计 (21)1、设计题目 (21)2、已知条件 (21)3、管网布置及敷设 (21)4、水力计算及水压图 (22)（三）锅炉房工艺设计 (25)1、原始资料 (25)2、热负荷、锅炉类型及台数的确定 (25)3、给水和热力系统设计 (27)4、阀门 (33)4、锅炉房工艺布置 (34)(四)学习心得 (38)(五) 参考文献 (38)（一）室内采暖工程设计1设计原始资料1.1设计题目某北方某师范学院供热工程、锅炉房工艺课程设计。

本设计由北方地区某市某师范学院的室外热水供热管网设计、学生公寓采暖设计和锅炉房工艺设计三部分组成。

全院分教学区和生活区两个区域。

生活区包括教师宿舍、学生宿舍、食堂、和浴室等，在采暖期间全天供热。

教学区包括教学楼、图书馆、体育馆、大礼堂和行政办公等建筑。

教学区晚上10 点以后停止供热，维持值班温度。

根据全院总平面图；按图中各建筑物的使用功能、建筑面积、高度等，完成能满足全院各建筑物热负荷的供热管网设计。

根据学生公寓建筑图，完成学生公寓的采暖设计。

根据全院各建筑物总热负荷，完成锅炉房工艺设计。

全院地势平坦，地下水位较低。

全院各建筑物的建筑面积详见总图。

学生宿舍，其中有宿舍，卫生间，沐浴室等功能用途的房间。

层高均为3米，，本工程以市政管网提供的95℃/70℃低温热水作为采暖热媒，为本宿舍楼设计供暖系统。

1.2 设计依据任务书 <<2015年供热、锅炉综合课程设计任务书>>1.3设计参数根据建筑物所在城市齐齐哈尔，查《实用供热空调设计手册》，以下简称《供热手册》及《供热工程》。

1.3.1室内外设计参数室外设计参数：冬季采暖室外计算温度：-23.8℃冬季采暖室外平均风速： 2.6m/s 冬季主要风向为西风。

冬季大气压力1005KPa室内设计参数冬季采暖室内设计温度：房间温度/℃房间温度/℃宿舍18 盥洗、厕所16走廊,楼梯16 浴室251.3.2.土建资料本工程为一栋三层的宿舍楼，层高均为3米；外墙：240mm ，加气混泥土空心砌块，导热系数为λ=0.24 W/（m 2•℃） 内墙：选用24墙（双面抹灰），K=1.72 W/（m 2•℃）。

外窗：双玻塑料钢窗传热系数。

， K=2.5W/(m2•K)规格： 1.5×1.5（㎡） 外门：双层金属门板 K=3.05W/(m2•K)内门：单开木门。

0.9×2.1（㎡） K=6.5W/（m 2•℃）屋面：选用厚200mm 沥青膨胀珍珠岩， K=0.35 W/（m 2•℃）。

地面：不保温地面。

K 值按地带划分计算，分为周边与非周边。

齐齐哈尔市地方节能标准中，周边地面当量传热系数为0.13 W/（m 2•℃）；非周边地面当量传热系数为0.07 W/（m 2•℃）。

2热负荷计算2.1围护结构的耗热量2.1.1围护结构耗热量包含的内容 围护结构耗热量包含内容：（1）围护结构温差传热量； （2）缝隙渗入冷空气的耗热量； （3）门窗开启侵入；上述代数和，分为基本耗热量和附加耗热量。

计算公式如下：'''''123j Q Q Q Q Q =+++ （2-1）式中：'jQ ——围护结构的基本耗热量，W ；'1Q ——围护结构的附加(修正)耗热量，W ；'2Q ——冷风渗透耗热量，W ；'3Q ——冷风侵入耗热量，W ； 'Q ——供暖总耗热量，W 。

2.1.2围护结构的基本耗热量围护结构的基本耗热量按（2-2）式计算'()j n wn Q KF t t α=- （2-2）式中：'jQ ——j 部分围护结构的基本耗热量，W ；F ——j 部分围护结构的基本传热面积，2m ；K ——j 部分围护结构的基本传热系数，2()Wm C ⋅；nt ——冬季室内计算温度，C ； wnt ——冬季室外计算温度，C ；α——围护结构的温差修正系数，无量纲,见表2-1；表2.1 围护结构的温差正系数α序号 围 护 结 构 特 征α1 外墙、屋顶、地面以及与室外相通的楼板等 1.002 闷顶和与室外空气相通的非采暖地下室上面的楼板等 0.903 与有外门窗的不采暖楼梯间相邻的隔墙（1 ~ 6层建筑） 0.604 与有外门窗的不采暖楼梯间相邻的隔墙（7 ~30层建筑） 0.505 非采暖地下室上面的楼板，外墙上有窗时0.75 6 非采暖地下室上面的楼板，外墙上无窗且位于室外地坪以上时 0.60 7 非采暖地下室上面的楼板，外墙上无窗且位于室外地坪以下时 0.40 8 与有外门窗的非采暖房间相邻的隔墙、防震缝墙 0.70 9 与无外门窗的非采暖房间相邻的隔墙 0.40 10 伸缩缝墙、沉降缝墙 0.30 11抗震缝墙0.70F 的确定：（1）外墙高度，本层地面到上层地面（中间层）（底层，由地面下表面到上层地面；顶层，平屋顶到屋顶外表面）。

斜屋面：到门顶的保温层表面。

长：外表面到外表面，外表面到中心线，中心线到中心线。

（2）门、窗按净空尺寸。

（3）地面、屋顶面积，地面和门顶按内廓尺寸，平屋顶，按外廓。

2.1.3围护结构的附加耗热量（1）朝向修正耗热量产生原因：太阳辐射对建筑物得失热量的影响,《规范》规定对不同朝向的垂直围护结构进行修正.修正方法： 朝向修正耗热量的修正率可根据不同地区进行选取，齐齐哈尔市的朝向修正率为：东： -5％； 西： -5％； 南： -15％； 北： 5％；将垂直外围护结构（门、窗、外墙及屋顶的垂直部分）的基本耗热量乘以朝向修正率，得到该维护结构的朝向修正耗热量：j ch ch Q X Q .=；之后把ch Q 加减到基本耗热量上。

（2）外门附加产生原因：冬季，在风压和热压的作用下，大量从室外或相邻房间通过外门、孔洞侵入室内的冷空气被加热成室温所消耗的热量称为冷风侵入耗热量。

冷风侵入耗热量可采用外门附加的方法计算。

外门附加率的确定方法为：对短时间开启，无热风幕的外门附加率值如下表：表2-2外门附加率wm x 值外门布置状况附加率 一道门 65% 两道门（有门斗）80% 三道门60% 供暖建筑和生产厂房的主要出口 50%2.1.4门窗缝隙渗入冷空气的耗热量1、产生原因：因风压与热质作用室外空气经门窗缝隙进入室内。

2、方法：《规范》规定，对六层以下的按缝隙法。

m t t C Ll Q wn n p w i )(28.0.-=ρ （2-3） 式中：i Q .——渗入冷空气耗热量W ；0.28——换算系数，1KJ/h =0.28W ；L ——门窗缝隙渗入室内的冷空气量m 3/(h ·m )，据冬季室外平均风速；查的为2.6 m 3/(h ·m )l ——门窗可开启部分缝隙长度m ；w ρ——室外空气密度kg/m 3；齐齐哈尔为1.4 g/m 3p C ——空气压质量比热 1KJ/(kg ·℃)；m ——冷风渗适量的朝向修正系数；高层建筑计算冷风渗透耗热量时，首先要计算门、窗冷风渗透压差综合修正系数m。

计算m值，需要先确定压差比C值。

2.2负荷计算下面以一层北面西边起第一个房间为例进行热负荷计算：房间围护结构传热耗热量计算实例下面以101房间为例计算房间的热负荷：101房间为宿舍，室内计算温度为18℃，齐齐哈尔冬季室外计算温度为-23.7℃围护结构热负荷：(1)北外墙：面积：3×3.3-1.5×1.5=7.56 m2Q1=αKF（tn-tw’）（1+xch）=0.24×7.56×[18-（-23.8）] ×（1+5％）=79.44W (2)北外窗：面积：1.5×1.5=2.25 m2Q1=αKF（tn-tw’）=2.5×2.25×[18-（-23.8）] ×（1+5％）=246.88W窗缝隙渗入冷空气的耗热量Q= [KF（tn-tw’）（1+xch）+0.278VρwCp（tn-tw’）]其中V=Lln=1.8×1.5×5×0.95=12.83m3/h其中：L：单层钢窗每米渗入空气量在2.6m/s风速下为1.8m3/（m×h）Q=2.5×1.5×1.5×[18-（-23.8）] ×（1+5％）+0.278×12.83×1×1.4×[18-（-23.8）] =455.6W由《实用供热空调设计手册》查的，齐齐哈尔朝向修正系数：朝向修正n 北N 南S 东E 西W0.95 0.4 0.25 0.7(3)地面：将地面以外墙方向划分为4块，2米为一区间，即可得：Q=0.47×3.3×2×[18-（-23.8）]+ 0.23×3.3×2×[18-（-23.8）]+ 0.12×3.3×2×[18-（-23.8）] =225.68W得101房间热负荷为：Q=79.44+455.6+225.68=760.72W热负荷总汇如下：总热负荷54.32kw房间热负荷w 房间热负荷w 房间热负荷w 101 760.72201 535.04301 824.71 102 760.72202 535.04302 824.71 103 760.72203 535.04303 824.71 104 760.72204 535.04304 824.71 105 760.72205 535.04305 824.71 106 760.72206 535.04306 824.71 107 760.72207 535.04307 824.71 108 760.72208 535.04308 824.71 109 760.72209 535.04309 824.71 110 577.84210 535.04310 824.71 111 577.84211 355.09311 641.83 112 577.84212 355.09312 641.83 113 577.84213 355.09313 641.83 114 577.84214 355.09314 641.83 115 577.85215 355.09315 641.83 116 577.84216 355.09316 641.83 117 577.84217 355.07317 641.83 118 577.84218 355.07318 641.83 1男卫969.69219 352.15319 641.83 1女卫969.69220 352.16320 641.83 1男浴795.392男卫672.953男卫998.91 1女浴795.392女卫672.953女卫998.91 1走廊1081.23 2男浴498.653男浴824.61楼梯间(2) 3231.2 2女浴498.653女浴824.61门厅(2) 1160(1) 2走廊713.86 3走廊2177.163采暖系统的选择与确定3.1系统形式的选择与确定可供选择的系统形式按系统循环动力的不同，可分为重力循环系统和机械循环系统。

合集下载

小区热力管网及换热站工程设计

小区热力管网及换热站工程设计

供热课程设计说明书题目：长春市曙光小区热力管网及换热站工程设计院（部）：热能工程学院专业：热能与动力工程(热电)班级：热动102姓名：学号：指导教师：完成日期：摘要本设计名为长春市曙光小区室外供热管网和换热站工程设计。

随着国家计量供热的逐步推行，供热行业面临着新的机遇和挑战。

计量供热是供热行业从粗放型管理方式向精细型管理方式的一次深刻转变。

计量供热的主目标是节能环保。

计量供热的成功实行必须依托高精确的热网调控。

而热网的高精确调控基础是热网的设计和建设。

这对我们供热系统的设计人员和施工人员提出了新的更高的要求。

能否设计出满足热网精确调控需求的供热系统是当前我们设计人员面临的一道重要难题。

供热工程是现代化城市重要的基础设施，也是城市公共事业的一项重要设计。

各地区都努力从现有条件出发，积极调整能源结构，研究多元化的供热方式，实现供热事业的可持续发展，实现计量供热的节能目标。

计量供热不仅能给城市提供稳定的可靠地高品位热源，改善人民生活环境。

而且能节约能源，减少城市污染。

有利于城市美化，有效地利用城市空间。

城市供热管网的设计，首先要在总体规划的指导下，既要为今后的发展留有余地，又要实事求是的对热负荷进行调查和计算。

在了解热负荷的性质、类别、用途等多方面现场的资料后，进行供热外网的设计。

本次设计以节能建筑的热指标为基础，以热网的精确调节为最终目标，尽量降低热网的各项指标，尽量应用精确调节的阀门和设备，为计量供热打好基础。

本设计以经济、环保、节能为原则，通过借鉴以前的设计方法和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。

关键词：集中供热；供热管网;换热站；节能；目录第一部分- 4 -第一章绪论- 4 -2.1.1设计地区气象资料(长春市)- 6 -2.1.2土建资料- 6 -2.1.3热媒- 6 -2.1.4采暖方式- 6 -第一部分第一章绪论一、我国城市供热的技术走向1，我国城市集中供热的技术方向，主要采用热电联产的型式，这是我国当前的具体情况决定的。

供热管网毕业设计说明书

供热管网毕业设计说明书

沈阳建筑大学毕业设计说明书毕业设计题目哈尔滨市滨江小区供热管网及换热站设计学院专业班级市政与环境工程学院建筑环境与设备工程2003-2班学生姓名张芸栗性别女指导教师王宏伟职称副教授2007年6月11日摘要本工程为哈尔滨市滨江小区供热管网及换热站设计。

小区内所有建筑物均为民用住宅，四周为商业网点。

小区占地面积约为12万㎡，建筑面积约为15万㎡。

供暖热负荷0.68×107W，总循环水量265.03t/h。

小区一次水供回水温130℃/80℃，二次水供回水温95℃/70℃。

管网布置为闭式双管异程式系统，枝状形式。

采用补水泵定压方式，系统运行时，采用质调节调节方式，以适应热负荷的变化。

整个管道均为无补偿直埋敷设，所有管段采用预制保温管，保温材料为聚氨酯，保护层为聚乙烯，由国家标准设计图集《管道及设备保温》98R418确定其保温层厚度，通过水力计算确定管径。

小区设一个地下换热站，内设2台型号BR0.5板式换热器，2台型号为IS200-150-400C的热水循环泵（一备一用），2台型号为IS50-32-200C的补水泵（一备一用），卧式直通除污器。

整个网路由绘制的水压图可知网路压力工况均满足技术要求。

关键词：热负荷；水压图；热力交换站AbstractThis project designed the heat supply pipe network and heat—exchanging station of BinJiang district in Haerbing .All the buildings in this district are for residential use. Area covers approximately 120,000 ㎡and a building area of about 150,000 ㎡. Heating load 0.68 ×107W, with a total circulation stood 265.03t / h.Once water provides to return to water temperature 130 ℃/80 ℃, two waters provide to return to water temperature 95 ℃/70 ℃ Adopt the way of patch water pump fix press.The pipe network is designed as seamless two-pipe system with tree-shaped. When the system is functioning, it adopt the quality flux regulates, in order to adapt to the changes ofheat-load.The whole pipe is directly buried and self-compensated, the entire pipe sections are insulating constructive, (heat preservation material is polymer of ammonia and ester, protect layer is polyethylene). Design standards by the State Atlas "piping and equipment insulation" 98R418 its insulating layer thickness, through hydraulic calculation to determine diameter. We establish one underground heat-exchanging station. In this station, there are two platform board type exchange heat organ, their model is BR0.5, there are two platform cycle pump,IS200-150-400C, (with a prepared one) and there are two platform patch water pump，their model is IS50-32-200C(with a prepared one). Drawing from the entire network of hydraulic pressure on the network map known conditions are met technical requirementsKey words：heat-load；hydraulic plot；Heat-exchange station.目录第一章供热方案的确定 (3)1.1前言 (3)1.2集中供暖热负荷 (4)1.2.1集中供热系统热负荷的概算和特征 (4)1.2.2热负荷的计算 (4)1.3供热方案的确定及管道布置 (10)1.3.1供热方案的确定 (10)1.3.2热水供热管网平面布置型式 (10)1.3.3补偿器的选择及校核 (11)第二章水力计算 (14)2．1确定各用户的设计流量 (14)2．2主干线水力计算 (14)2．3支线水力计算 (14)2.4水压图绘制 (16)2.4.1热水网路压力状况的基本技术要求 (16)2.4.2绘制热水网路水压图的步骤： (16)2.5连接方式的确定 (18)第三章热水供热系统的供热调节 (19)3.1供热调节 (19)3.2直接连接质调节计算 (19)第四章换热站的形式选择及计算 (21)4.1换热站的形式选择 (21)4.2换热站的内部设备计算 (21)4.2.1循环泵的计算和选择 (22)4.2.2补给水泵的计算和选择 (23)4.2.3补水箱的选择 (23)4.2.4换热器的计算和选择 (23)4.2.5除污器的选择 (26)4.2.6换热站换热设备的布置 (26)第五章供热管道的选择及其附件 (27)5.1管材的选择及管道的链接 (27)5.2阀门的选择 (27)5.3管道的放气排水装置的布置 (28)5.4检查井的布置 (28)5.5供热管道的保温 (29)第七章技术经济分析 (31)第八章结论 (32)参考文献 (33)附表1：水温调节曲线 (1)附表2：水利计算表 (2)附表3：外文翻译 (28)哈尔滨市滨江小区供热管网及换热站设计第一章供热方案的确定1.1前言所谓集中供热是指由集中热源所产生的蒸汽，热水，通过管网供给一个城市或部分区域生产，采暖和生活所需的热量方式。

供热管网设计说明书

供热管网设计说明书

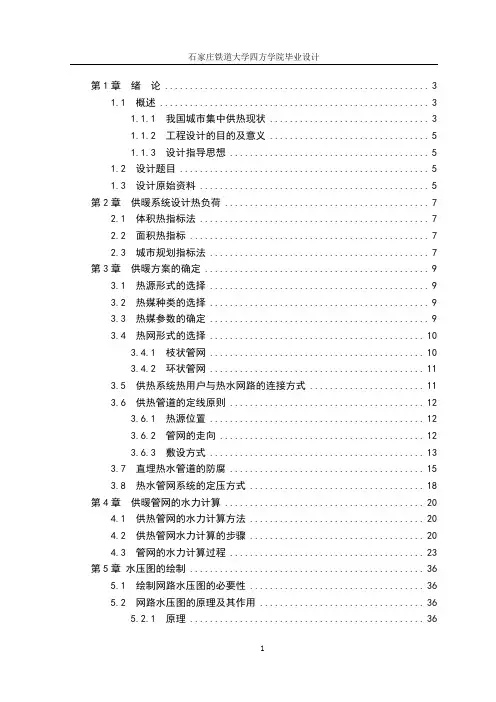

第1章绪论 (3)1.1 概述 (3)1.1.1 我国城市集中供热现状 (3)1.1.2 工程设计的目的及意义 (5)1.1.3 设计指导思想 (5)1.2 设计题目 (5)1.3 设计原始资料 (5)第2章供暖系统设计热负荷 (7)2.1 体积热指标法 (7)2.2 面积热指标 (7)2.3 城市规划指标法 (7)第3章供暖方案的确定 (9)3.1 热源形式的选择 (9)3.2 热媒种类的选择 (9)3.3 热媒参数的确定 (9)3.4 热网形式的选择 (10)3.4.1 枝状管网 (10)3.4.2 环状管网 (11)3.5 供热系统热用户与热水网路的连接方式 (11)3.6 供热管道的定线原则 (12)3.6.1 热源位置 (12)3.6.2 管网的走向 (12)3.6.3 敷设方式 (13)3.7 直埋热水管道的防腐 (15)3.8 热水管网系统的定压方式 (18)第4章供暖管网的水力计算 (20)4.1 供热管网的水力计算方法 (20)4.2 供热管网水力计算的步骤 (20)4.3 管网的水力计算过程 (23)第5章水压图的绘制 (36)5.1 绘制网路水压图的必要性 (36)5.2 网路水压图的原理及其作用 (36)5.2.1 原理 (36)5.2.2 作用 (36)5.3 绘制水压图的原则和要求 (37)5.4 绘制水压图的步骤和方法 (37)5.4.1 确定热水网路水压图的基准面及坐标轴 (37)5.4.2 确定静水压曲线位置 (38)5.4.3 确定回水管动水压曲线位置 (38)5.4.4 选定供水管动水压曲线位置 (39)第6章热负荷延续时间图及年耗热量 (41)6.1 绘制热负荷延续时间图的意义 (41)6.2 供暖热负荷延续时间图 (41)6.3 年耗热量 (42)第7章热水供热系统的供热调节 (44)7.1 热水供热系统的初调节 (44)7.1.1 概述 (44)7.1.2 热水供热系统初调节的方法 (45)7.1.3 初调节应注意的问题 (49)7.2 热水供热系统的运行调节 (50)7.2.1 热水供热系统运行调节的背景 (50)7.2.2 气候补偿器的安装 (51)第8章管道的保温 (59)8.1 设置保温的基本原则 (59)8.2 保温层材料的选择 (60)8.3 保温层厚度的计算 (60)8.4 热损失的计算 (61)第9章工程经济技术分析 (64)9.1 概述 (64)9.2 管网布置的合理性分析 (64)9.3 管道水力计算的经济分析 (65)9.4 供热管网运行调节的经济分析 (65)第10章设计总结 (66)参考文献 (67)致谢 (68)附录 (69)附录Ａ外文翻译 (69)对再生能源技术的研究 (74)第1章绪论1.1 概述1.1.1 我国城市集中供热现状(1)采用节能新技术新方法。
