74LS245 通常用于数据的双向传送、缓冲和驱 动。
74LS245 通常用于数据的双向传送、缓冲和驱动。
74LS273
74LS273是8位数据/地址锁存器 74LS273是一种带清除功能的8D触发器， 1D～8D为数据输入
端，1Q～8Q为数据输出端，CLK—上升沿触发 ， CLRN—低电平 清除（即当为低电平时，芯片被清除，输出全为0（低电平） ）， 常用作8位地址锁存器。
实验步骤：
• 内部总线数据写入存储器 给存储器的00、01、02、03、04地址单元 中分别写入数据11、12、13、14、15，具 体操作步骤如下：
实验步骤：
数据开关 （00000000）
CBA=000
存储器RAM （00010001）
LDAR=0 /CE=0 WE=1
按STEP
三态门 CBA=001 CE=1
/LOAD:当/LOAD=0表示装载PC值；/LOAD=1 表示PC计数状态； /CE： 表示主存（6116）的片选信号，低电平有效； WE：表示主存（6116）的读/写信号;当WE=1时，表示写；当WE=0时， 表示读。
实验步骤：
• 完成上述连接，仔细检查无误后方可进入 本实验。
• 在闪动的“P.”状态下按动增址命令键，使 LED显示器自左向右第一位显示提示符 “H.”,表示本装置已进入手动单元实验状态。
/CE /OE /WE 方式 I/O 引 脚
H
X
X 未选中 高阻
（待用）
L
L
H
读出 Dout
L
X
L
写入
Din
数据收发器74LS245
74LS245是一种三态输出的8总线收发器。该收 发器有16个双向传送的数据端，即A1－A8，B1－ B8，另有两个控制端－使能端，方向控制端DIR， 该芯片的功能见表 。

计算机组成原理实验2.1总线与寄存器

计算机组成原理实验2.1总线与寄存器
实验步骤：
1) 令#R0_BUS= #DR_BUS= #SFT_BUS=1，#SW_BUS=0；启动仿 真，通过拨码开关送入总线BUS任意八位二进制数，赋值 74LS194的输入端D0D1D2D3。按照后页的逻辑功能表置位 74LS194的MR、S1、S0 、SL、SR端，观察并记录CLK端上升 沿和下降沿跳变时刻输出端Q0Q1Q2Q3的状态。
2) 令#SW_BUS=0，三态门74LS244导通，记录BUS总线上的数 据，与总线BIN相比较：
BUS_7 BUS_6 BUS_5 BUS_4 BUS_3 BUS_2 BUS_1 BUS_0 BUS总线
单位D触发器：74LS74 四位D触发器：74LS175
D触发器逻辑功能 表
【2】D触发器实验（一Fra bibliotek总线与寄存器 实验 电路图
三态门74LS244
拨码开关与总线缓冲器（注意观察74LS244左右电平）
【1】总线实验
实验步骤：
1) #SW_BUS = #R0_BUS= #DR_BUS= #SFT_BUS=1；启动仿真， 手动拨码开关在总线DIN上置位数据0x55。比较拨码开关 所在的总线DIN与总线BUS上的数据。
实验步骤：
1) 令#R0_BUS= #DR_BUS= #SFT_BUS=1， #SW_BUS=0，启动 仿真，手动拨码开关输入数据到BUS总线，改变74LS74的 D端（即BUS总线的BUS_0）状态，按照后页逻辑功能表置 位74LS74的#Sd端、#Rd端，观察并记录CLK端上升沿 、 下降沿跳变时刻的Q端和#Q端状态。
的0xAA数据存入DR。观察寄存器74LS273的输出端。 6) 再令#R0_BUS=1；观察寄存器74LS374的输出端，请比较器

计算机组成原理第7章系统总线课件

计算机组成原理第7章系统总线课件
7.1 总线概述
7.1.1 总线的基本概念
总线宽度:指一次并行传输的信息位数。 总线频率:指总线工作时每秒内能传输数据的次数。 传输率:指每秒能够传输的字节数，用MB/s表示。
传输率和总线宽度、总线频率之间的关系是： 传输率=总线宽度／8×总线频率
7.1 总线概述
7.1.2 总线的工作原理
总线是以分时的方法来为多个部件服务的，但是在任意时刻只 为某两个部件或设备所占用。当总线上的一个部件要与另一个部件 进行通信时，首先应该发出总线请求信号。在某一时刻，可能会有 多个部件同时要求使用总线，总线控制机构根据一定的判决原则， 决定首先由哪个部件使用总线。只有获得了总线控制权的部件，才 能开始传送数据。此时发送信息的总线主部件分时的将信息发往总 线，再由总线将这些信息同时发往各个接收信息的总线从部件。究 竟哪个部件接收信息，是由获得总线控制权的总线主部件给出的地 址信息经过译码之后产生的控制信号来决定。
7.1.3 总线的结构
7.1.4 总线的分类
指令系 统
吞吐量
最大存储 容量
分类
7.2 总线的控制与通信
7.2.1 总线的控制
总线在任意时刻只被某两个部件或设备所占用。当总线 上的一个部件要与另一个部件进行通信时，首先应该发出总 线请求信号。在某一时刻，可能会有多个部件同时要求使用 总线，总线控制机构根据一定的判决原则，决定首先由哪个 部件使用总线。只有获得了总线控制权的部件，才能开始传 送数据。获得总线控制权的部件被称为主部件，主部件一旦 获得总线控制权后，就立即开始向另一个部件进行一次信息 传送。负责接收信息的部件被称为从部件。
计数器的初始值还可以由程序来设置，这就可以方便地改变优先 次序，增加系统的灵活性。
7.2 总线的控制与通信

计算机组成原理(总线实验)

计算机组成原理(总线实验)

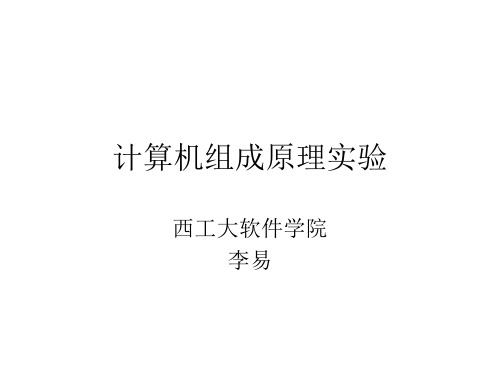

计算机组成原理实验
西工大软件学院 李易
实验前知识
• 总线的基本概念 总线是计算机系统的重要组成部分，它将各个部 件连接在一起组成计算机系统，并为部件之间信息 传送提供公共的信息通路。 • 总线的组成 总线是由传输线（地址总线、数据总线、控制总 线）、总线接口和总线仲裁部件三部分构成。 • 常用的总线 常用的总线有ISA，EISA ， MCA ， SCSI ， VL-BUS ，PCI等 。
实验二 系统总线
• • U51 74LS245 三态门 SW-B 门控信号，低有效 U37 74LS273 地址寄存器 LDAR 地址寄存器门控信号，高有效 T3 正向脉冲时，可锁存地址 U52 6264 主存储器单元 WE 读写信号 CE 存储器片选信号，低有效 寄存器单元 R0-B R0寄存器片选信号 LDR0 保存总线上的数据 数码管显示单元LED LED-B 数码管选择信号 W/R 总线上的数据显示在数码管上
实验前知识
• 总线的两个特点： 分时与共享 分时 是指同一总线在同一时刻，只能有一个部件 占领总线发送信息，其他部件要发送信息得在该 部件发送完并释放总线后才能申请使用，但同一 时刻可以有多个部件接收信息。 共享 是指在总线上可以挂接多个部件，它们都可 以使用这一信息通路来和其他部件传输信息。
实验前知识
实验二 系统总线
• 实验步骤
（1）送数据63到寄存器R0； （2）数据20送地址寄存器； （3）然后将R0寄存器中的数送入 存储器； （4）将存储器的内容输出到LED 上显示，
实验二 系统总线
KD7-KD0 01100011 数据开关置数 SWB=0 LDR0= 开输入三态门 存入寄存器R0
送数据63到寄存器 送数据 到寄存器R0 到寄存器

计算机组成原理课件-总线

计算机组成原理课件-总线
• 保證主記憶體-處理器之間的高帶寬
– 直接和處理器連接 – 優化處理使之適應Cache塊傳送
• 輸入/輸出匯流排（行業標準）
– 通常距離較長，速度較慢 – 需要適應多種輸入/輸出設備 – 和處理器-主存匯流排通過橋連接（或通過主板匯流排）
• 主板匯流排（行業標準或專門設計）
– 主板：連接各部件器件的底盤 – 應允許處理器、主記憶體和輸入/輸出設備互連 – 應有價格優勢：所有組件連接在一條匯流排上
3. 主存發現ReadReq信號為低，將 Ack信號置低
4. 主存讀出數據後，將數據送匯流排，並將DataRdy置高
5. 外部設備發現DataRdy為高，讀數據，併發出Ack信號
6. 主存發現Ack為高，將DataRdy拉低，並釋放數據線
7. 外部設備發現DataRdy為低，拉低 Ack信號，指示傳送結束
• 匯流排事務包括兩個部分：
– 發起命令 （和地址） – 傳輸數據
• 主設備是匯流排事務的發起者：
– 發出命令（和地址）
• 從設備是匯流排事務的回應者：
– 若主設備發出的是讀命令，則將數據發送到主設備 – 否則，接收主設備發來的寫入數據
匯流排類型
• 處理器-主存匯流排 （專用）
– 傳輸距離短、速度高 – 主記憶體專用
I/O controller
Disk
Disk
Graphics output
Network
• 輸入/輸出系統設計受到多方面因素的影響（可擴展性，可恢復性等） • 性能:
— 訪問延遲 — 吞吐量 — 設備和系統的連接關係 — 層次存儲系統 — 操作系統 • 用戶和應用也各不相同
輸入/輸出系統
• 設備用於人機交互 • 匯流排定義了交互的

计算机组成原理(本全PPT)

计算机组成原理(本全PPT)
应用
用作固件存储，如BIOS、固件等。
外存储器
特点
容量大、价格低、速度慢、数据可长期保存。
分类
机械硬盘（HDD）和固态硬盘（SSD）。
外存储器
应用
作为计算机的主要存储设备。
特点
容量大、价格低、速度慢、数据可长期保存。
外存储器
分类
CD、DVD和蓝光光盘等。
应用
用于数据备份和存储。
高速缓存(Cache)
址和控制信号。
总线按照传输信号类型可以分为 数据总线、地址总线和控制总线。
总线按照连接部件可以分为内部 总线和外部总线，内部总线连接 计算机内部各部件，外部总线连
接计算机与外部设备。
主板的结构与功能
主板的结构包括
处理器插座、内存插槽、扩展插槽、硬盘接口、电源接 口等。
主板的功能包括
提供各部件之间的连接，实现数据传输和控制信号传递 ；保障系统的稳定性和可靠性；提供系统扩展能力。
I/O数据传输方式
优点
CPU可以执行其他任务，适用于高速I/O 设备。
VS
缺点
需要设置中断控制器，实现起来较为复杂 。
I/O数据传输方式
优点
CPU不直接参与数据传输，适用于大数据块 传输。
缺点
需要设置DMA控制器，成本较高。
I/O设备控制方式
要点一
优点
简单、易于实现。
要点二
缺点
CPU效率低下，适用于慢速I/O设备。
计算机组成原理(本全ppt)
• 计算机系统概述 • 中央处理器(CPU) • 存储器系统 • 输入输出系统(I/O) • 总线与主板 • 计算机系统性能评价与优化
01
计算机系统概述
计算机的发展历程

计算机组成原理(第4版)课件第7章 总线(第4版)

33
7.4 总线标准
总线的标准制定通常有两种途径，一 种是由具有权威性的国际标准化组织制定 并推荐使用的，称为正式标准；另一种是 由某个或某几个在业界具有影响力的设备 制造商提出，而又被业内其他厂家认可并 广泛使用的标准，即所谓事实标准，这些 标准可能需要经过一段时间的使用，被厂 商提供给有关组织讨论之后才能成为正式 标准。
8
2.总线事务
通常把在总线上一对设备之间的一次信
息交换过程称为一个“总线事务”，把发出
总线事务请求的部件称为主设备，与主设备
进行信息交换的对象称为从设备。例如CPU
要求读取存储器中某单元的数据，则CPU是
主设备，而存储器是从设备。总线事务类型
通常根据它的操作性质来定义，典型的总线
事务类型有“存储器读”、“存储器写”、
34
7.4.1 系统总线标准
通常，微机的系统总线都做成多个插 槽的形式，各插槽引脚通过总线连在一起。 总线接口引脚的定义、传输速率的设定、 驱动能力的限制、信号电平的规定、时序 的安排以及信息格式的约定等，都有统一 的标准。
35
7.4.1 系统总线标准（续）
1.PC/XT总线
PC/XT总线是早期PC/XT微机所配备 的系统总线，是9位总线标准。
5
7.1 总线概述
总线是一组能为多个部件分时共享的 公共信息传送线路。共享是指总线上可以 挂接多个部件，各个部件之间相互交换的 信息都可以通过这组公共线路传送；分时 是指同一时刻总线上只能传送一个部件发 送的信息。
6
7.1 .1 总线的基本概念
总线采用分时共享技术，当总线空闲 （所有部件都以高阻状态连接在总线上） 时，如果有一个部件要与目的部件通信， 则发起通信的部件驱动总线，发出地址和 数据。其他以高阻状态连接在总线上的部 件如果收到与自己相符的地址信息后，即 接收总线上的数据。发送部件完成通信后， 将总线让出（输出变为高阻态）。

存储器和总线实验..26页PPT
