1 总则1. 0. 1 为规范HX隔离式防火保温板外墙外保温系统的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。
1. 0. 2本规程适用于抗震设防烈度为6-8度的地区，新建、扩建、改建的居住建筑、公共建筑和工业建筑外墙外保温工程的设计、施工和验收。
HX保温板屋面保温工程和内保温工程可参照执行。
1 .0. 3本系统在外墙外保温工程应用，除应执行本规程外，尚应符合国家、行业和本省现行有关标准的规定。
12术语2. 0. 1 HX隔离式防火保温板外墙外保温板HX isolation type fireproof board。
以EPS（或XPS）板为保温层材料，采取特殊结构形式和工艺措施，将高效防火剂、无机保温材料等嵌入EPS(或XPS)板内，在保温板两面采用聚合物界面砂浆，铺以增强材料而形成的复合防火保温板，简称HX保温板。
按采用的保温材料不同，HX保温板分为保温材料的为2型。
2. 0. 2 HX隔离式防火保温板外墙外保温系统 external ther-mal insulation system of HX isolating fireproof board。
以HX保温板为保温层而构成的外墙外保温系统，按施工工艺不同，分为HX保温板薄抹灰保温系统（简称A系统）和HX保温板外模板现浇混凝土保温系统（简称B系统）。
2. 0. 3 A系统 A system设置在外墙外侧，以HX保温板为保温隔热材料，由界面层、粘结层、HX保温板保温层、机械锚固件、抹面层和饰面层构成的建筑外墙外保温系统。
2. 0. 4 B系统 B system以HX保温板为永久性外模板，内侧浇筑混凝土，外侧做抹面层和饰面层，通过连接件将HX保温板与混凝土牢固连接在一起而形成的建筑外墙保温系统。
23 基本规定3. 0. 1 系统各组成材料应有同一体系供应单位统一提供。
3. 0. 2系统应能适应基层的正常变形，在长期自重荷载、风荷载和气候变化的情况下，不应出现裂缝、空鼓、脱落等破坏现象，在规定的抗震设施烈度范围内的地震发生时，不应从基层上脱落。

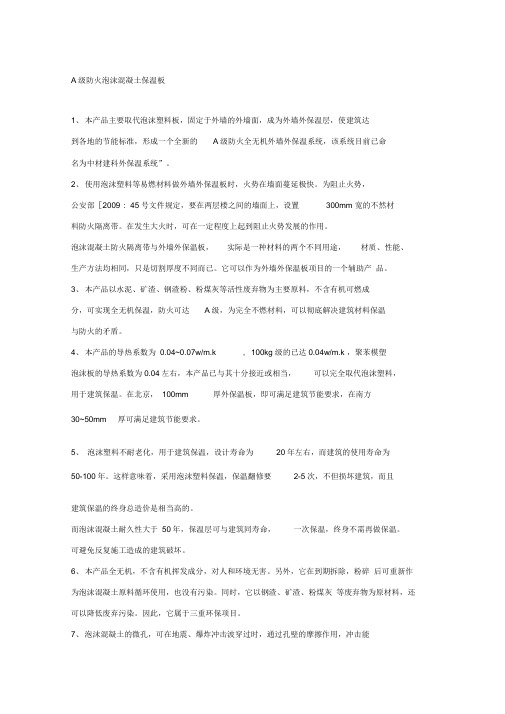

A级防火泡沫混凝土保温板1、本产品主要取代泡沫塑料板，固定于外墙的外墙面，成为外墙外保温层，使建筑达到各地的节能标准，形成一个全新的A级防火全无机外墙外保温系统，该系统目前已命名为中材建科外保温系统”。
2、使用泡沫塑料等易燃材料做外墙外保温板时，火势在墙面蔓延极快。
为阻止火势，公安部［2009 : 45号文件规定，要在两层楼之间的墙面上，设置300mm 宽的不然材料防火隔离带。
在发生大火时，可在一定程度上起到阻止火势发展的作用。
泡沫混凝土防火隔离带与外墙外保温板，实际是一种材料的两个不同用途，材质、性能、生产方法均相同，只是切割厚度不同而已。
它可以作为外墙外保温板项目的一个辅助产品。
3、本产品以水泥、矿渣、钢渣粉、粉煤灰等活性废弃物为主要原料，不含有机可燃成分，可实现全无机保温，防火可达A级，为完全不燃材料，可以彻底解决建筑材料保温与防火的矛盾。
4、本产品的导热系数为0.04~0.07w/m.k , 100kg 级的已达0.04w/m.k ，聚苯模塑泡沫板的导热系数为0.04左右，本产品已与其十分接近或相当，可以完全取代泡沫塑料，用于建筑保温。
在北京，100mm 厚外保温板，即可满足建筑节能要求，在南方30~50mm 厚可满足建筑节能要求。
5、泡沫塑料不耐老化，用于建筑保温，设计寿命为20年左右，而建筑的使用寿命为50-100年。
这样意味着，采用泡沫塑料保温，保温翻修要2-5次，不但损坏建筑，而且建筑保温的终身总造价是相当高的。
而泡沫混凝土耐久性大于50年，保温层可与建筑同寿命，一次保温，终身不需再做保温。
可避免反复施工造成的建筑破坏。
6、本产品全无机，不含有机挥发成分，对人和环境无害。
另外，它在到期拆除，粉碎后可重新作为泡沫混凝土原料循环使用，也没有污染。
同时，它以钢渣、矿渣、粉煤灰等废弃物为原材料，还可以降低废弃污染。
因此，它属于三重环保项目。
7、泡沫混凝土的微孔，可在地震、爆炸冲击波穿过时，通过孔壁的摩擦作用，冲击能转换成热能而衰减削弱，从而降低地震与爆炸的破坏力。
A级B级防火保温板的区别A级：岩棉、玻璃棉、硅酸盐、硅酸铝、硅酸钙、酚醛、泡沫玻璃、B级：橡塑、挤塑、聚苯、PEF、截止目前用于建筑上的防火隔离带包括：岩棉、发泡水泥、泡沫混凝土、发泡陶瓷等一些A级防火材料制作。
一、岩棉防火隔离带岩棉板”外墙外保温系统，主要以经摆锤法生产的憎水型岩棉板为保温隔热层材料，采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成的A级不燃型建筑节能保温系统。
系统构造主要包括：粘结层、保温层、抹面层、饰面层及配件。
饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良好透气性的水性外墙涂料。
缺点：1.对人体有害，岩棉不小心搞到身上会很痒,尽量避免与皮肤直接接触或吸入人体内部。
2.国内岩棉生产良莠不齐，注意辨别。
3.施工过程中安装裁剪不便。
二、发泡水泥（泡沫混凝土）防火隔离带是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均匀混合(泡沫混凝土)，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。
由于原材料全是水泥所以也可以用做防火隔离带。
缺点：1.物理性能较差，受潮后容易开裂引起饰面层脱落。
三、发泡陶瓷防火隔离带这是一种新型轻质发泡无机陶瓷保温板材。
该板材以陶土尾矿、陶瓷碎片、河(湖)道淤泥、掺加料等为主要原料，采用先进的生产工艺和发泡技术，经高温焙烧而成的高气孔率闭孔陶瓷材料。
特性：不燃、防火，耐老化，施工简单民用建筑外保温系统及外墙装饰防火暂行规定第一章一般规定第一条本暂行规定适用于民用建筑外保温系统及外墙装饰的防火设计、施工及使用。
第二条民用建筑外保温材料的燃烧性能宜为A级，且不应低于B2级。
第三条民用建筑外保温系统及外墙装饰防火设计、施工及使用，除执行本暂行规定外，还应符合国家现行标准规范的有关规定。
第二章墙体第四条非幕墙式建筑应符合下列规定：（一）住宅建筑应符合下列规定：1、高度大于等于100m的建筑，其保温材料的燃烧性能应为A级。
A级酚醛防火保温板的标准和A级酚醛泡沫防火保温板设备介绍A级酚醛防火保温板是在原酚醛板里加入阻燃剂、固化剂、抑烟剂和发泡等复合而成的复合板，在燃烧中不会有滴落、熔化、卷曲等原有现象，燃烧会结碳，形成一个保护层，导热系数是0.029，防火效果可以达到A级，故成为A级酚醛防火保温板。
A级酚醛防火保温板长期使用温度在-250℃~150℃，遇火不燃，在高温环境下不熔滴、不软化只表面碳化。
酚醛保温板导热系数仅为0.023W/m.k左右，几乎与聚氨酯等同，保温性能非常好。
它最突出的特点是难燃、低烟、抗高温歧变。
它可以现场浇注发泡、可模制、也可机械加工，可制成板材、管壳及各种异型产品。
它克服了原有泡沫塑料型保温材料易燃、多烟、遇热变形的缺点，保留了原有泡沫塑料型保温材料质轻、施工方便等特点。
酚醛板原料来源丰富，价格低廉，而且生产加工简单，产品用途广泛。
它适用于大型冷库、贮罐、船舶及各种保温管道和建筑业。
如果用于防火要求严格的厂矿及机械设备，更能突出它难燃、低烟、抗高温歧变的特点。
A级酚醛泡沫防火保温板设备可以生产其他软面层的夹芯保温板材。
其工作原理为：硬质泡沫塑料原液经灌注机计量泵以一定配比送入混合头混合后均匀浇注在夹芯板底层面材上，并和上层面材一道送入层压输送机，在层压输送机上下链板间发泡固化成形；固化成形后的夹芯板材在生产线上经两侧修边后被自动跟踪切断机按需要切成一定长度的产品。
酚醛泡沫材料是更适合于有苛刻要求的环境条件下使用的高性能材料，有着良好的发展前景。
如钢结构厂房、大型工业厂房、活动房、冷库、洁净车间、建筑物加层、临时房屋、体育馆、超市等其他需要防火保温的建筑物。
酚醛保温板最突出的优势是防火和保温，近年来已广泛用于外墙保温系统。
酚醛保温板有优异的防火性能，优良的绝热性能，抗腐蚀抗老化，密度小、重量轻，吸声和环保。
酚醛泡沫塑料板连续生产线是生产上层为压纹铝箔或彩钢、下面层为压纹铝箔,中间夹层为酚醛的夹芯板材专用设备，夹芯板规格为厚度20、25、30mm，宽度1200mm，长度自定。
常见保温材料有哪些？保温材料依据材性来分类，大体分为有机材料、无机材料和复合材料。
不同的保温材料性能各异，价格也千差万别，本文按照材料的保温性能即导热系数数值的大小进行依次排列第一名：真空绝热板，导热系数0.008W/（m·K）排名第一的肯定是真空绝热板，该板材是由无机纤维芯材与高阻气复合薄膜通过抽真空封装技术，外覆专用界面砂浆，制成的一种高效保温板材二：气凝胶保温材料，导热系数0.02W/（m·K）气凝胶材料被称为世界上最轻的固体。
以纳米二氧化硅气凝胶为主体材料，通过特殊的工艺复合而成，具有耐高温、导热系数低、密度小、强度高、绿色环保、防水不燃等优越性能，同时兼具优越的隔声减震性能，是冶金、化工、国防、航空航天等领域不可或缺的高效隔热保温材料。
三：发泡聚氨酯，导热系数0.024W/（m·K）单一有机保温材料中性能最好的就数聚氨酯保温材料了。
按照工艺分为现场发泡聚氨酯和工厂预制的硬泡聚氨酯板。
现场发泡聚氨酯是以异氰酸酷、多元醇(组合聚醚或聚酷)为主要原料加入添加剂组成的双组分，经现场喷涂施工的具有绝热和防水功能的硬质泡沫材料。
四，国产挤塑聚苯板，导热系数0.028～0.030W/（m·K）挤塑聚苯板也是聚苯板的一种，只不过生产工艺是挤塑成型。
挤塑聚苯板简称XPS板，以聚苯乙烯树脂或其共聚物为主要成分，添加少量添加剂，通过加热挤塑成型而制得的具有闭孔结构的硬质泡沫塑料制品。
五，无机质高分子保温板，导热系数0.030W/（m·K）这是一种并未用于外墙保温工程领域的保温材料，据泰州的生产厂家所说，他们是引进了日本的生产专利。
无机质高分子板是用聚氯乙烯树脂把有强韧碳酸钙的膜包围的，具有一个隔热极其良好密闭空间的集合体，为无机质的发泡材，在火焰下不会燃烧不会熔化。
在长时间的火焰下少部分地方形成碳化，并保持原形状，是A级防火材料。
六，酚醛板，导热系数0.032W/（m·K）酚醛板是由苯酚和甲醛的缩聚物（酚醛树脂）与其他添加剂如固化剂、发泡剂、表面活性剂和填充剂等混合制成的多孔型酚醛泡沫板。
A级防火保温材料种类
1.硅酸盐纤维板
硅酸盐纤维板是一种由硅酸盐纤维制成的板状材料。
它具有优异的防
火性能，能够抵抗高温和火灾等恶劣条件下的侵蚀。
硅酸盐纤维板具有良
好的保温性能，能够有效地减少热能损失。
此外，它还具有耐压、耐磨、
抗震等特点，可以广泛应用于建筑、铁路、石油化工等领域。
2.硫酸钙板
硫酸钙板是一种由硫酸钙、纤维等原料制成的板状材料。
它具有优异
的耐高温、耐火性能，能够在高温环境下保持稳定的性能。
硫酸钙板具有
优良的隔热性能，能够有效减少热传导，降低能量损失。
它还具有耐冲击、耐压、耐磨等特点，广泛应用于建筑、冶金、电力等领域。
3.硫酸铝板
硫酸铝板是一种由硫酸铝纤维制成的板状材料。
它具有优异的防火性能，能够抵抗高温、火灾等恶劣环境下的侵蚀。
硫酸铝板具有良好的保温
性能，能够减少热能传导和散失。
此外，它还具有耐冲击、耐压、耐磨等
特点，被广泛应用于建筑、冶金、电力等领域。
4.硅酸钙纤维毡
硅酸钙纤维毡是一种由硅酸钙纤维制成的卷材状材料。
它具有较好的
防火性能，能够在高温、火灾等恶劣环境下保持稳定的性能。
硅酸钙纤维
毡具有良好的保温性能，能够有效减少热能传导和散失。
此外，它还具有
柔软、耐压的特点，适用于复杂形状的保温隔热。
以上是几种常见的A级防火保温材料。
它们都具备良好的防火性能和保温性能，在高温和火灾等极端环境下能够起到有效的保护作用。
随着防火保温技术的不断发展，未来可能会出现更多种类的A级防火保温材料。
22目前，由于我国受原材料和技术所限，岩棉等达到A级防火要求的保温材料非常短缺，致使相当多的外墙保温工程停工待命，严重影响了工程施工进度。
因而研究开发和推广应用达到A级消防要求的新型保温防火材料已成为当前全国急待解决的一个重要问题。
HX隔离式防火保温板是以EPS/XPS聚苯板为主要原材料，采取特殊结构形式和工艺措施，将高效防火剂嵌入EPS/XPS板形成的复合防火保温板。
防火性能达到A级标准要求。
1 材料与设备1.1 材料隔离式防火保温板、外保温粘结砂浆、外保温罩面砂浆、耐碱玻璃纤维网格布、机械锚固件、普HX 隔离式防火保温板外墙外保温施工技术陈 明（江苏伟丰建筑安装集团有限公司，江苏 无锡 214200）摘要：HX 隔离式防火保温板创新性地采用结构防火的理论，将保温砂浆和高效防火剂嵌入到EPS/XPS 板中，一是形成了致密的网格状防火隔离带，防止火焰蔓延；二是高效防火剂受热后产生多种阻燃物质，起到灭火作用。
通过以上两种技术方法，突破性地提高了EPS/XPS 板的防火性能，达到A 级标准要求。
文章介绍HX 隔离式防火保温板外墙外保温施工技术。
关键词：外墙外保温系统；HX 隔离式防火保温板；锚固件；保温隔热中图分类号：TU55 文献标识码：A 文章编号：1009-2374（2012）29-0022-042012年第29期（总第236期）NO.29.2012（CumulativetyNO.236）5 重复快速高精度定位图2根据客户产品特点的需求，设计了这个重复快速高精度定位结构。
此结构的关键件是一根带方向头的偏心轴和一块W形方向定位块，重复定位精度可达0.01mm以内。
在轴右侧设置一个传感器，当加工结束时，工作台下降过程中触发传感器，动力头快速停止旋转，真空泵停止工作，同时工作台快速后退至起始位置，再进行下一个工作循环。
在确定了具体结构尺寸和参数的情况下，用UG进行三维建模并绘制零件图和装配图。
6 液压系统此系统外购成套定制，通过液压元器件精密控制机床平稳运行，达到高精度加工产品的目的。
a级防火保温材料
A级防火保温材料是一种具有良好的防火性能和保温性能的建筑材料。
它可以用于各种建筑和工业设备的保温和防火处理。
以下是关于A级防火保温材料的一些介绍。
首先，A级防火保温材料具有良好的防火性能。
它能够有效地抵御火灾的蔓延，并减少火势对建筑物的破坏。
A级防火保温材料在高温下能够保持稳定的物理和化学性质，不会燃烧或释放有害气体。
这使得它成为一种安全可靠的防火材料。
其次，A级防火保温材料还具有良好的保温性能。
它能够有效地阻隔外界的热量传递，提供良好的保温效果。
在冬季，它可以防止热量的散失，保持室内温暖。
在夏季，它可以阻挡外界的热量，保持室内凉爽。
这有助于减少能源消耗，提高建筑物的节能性能。
此外，A级防火保温材料还具有其他优点。
它具有良好的耐久性和抗老化性能，能够经受长时间的使用和环境的考验。
它也具有较低的吸水率和良好的防潮性能，可以有效地防止湿气的侵入和损坏。
此外，A级防火保温材料具有较低的密度和较轻的重量，使用起来较为方便。
然而，A级防火保温材料也存在一些不足之处。
由于其密度较低，抗压性能相对较弱。
在一些特殊的工程中，需要注意其承重能力和结构的稳定性。
此外，A级防火保温材料的价格较高，使用时需要一定的经济投入。
总之，A级防火保温材料是一种具有优良性能的建筑材料。
它在防火和保温方面都具有出色的性能，可以为建筑物提供安全可靠的防火和舒适的室内环境。
尽管存在一些不足之处，但随着技术的进步和市场需求的增加，A级防火保温材料的性能和价格都有望得到进一步的提高和优化。
A级：岩棉、玻璃棉、硅酸盐、硅酸铝、硅酸钙、酚醛、泡沫玻璃、B级：橡塑、挤塑、聚苯、PEF、截止目前用于建筑上的防火隔离带包括：岩棉、发泡水泥、泡沫混凝土、发泡陶瓷等一些A级防火材料制作。
一、岩棉防火隔离带岩棉板”外墙外保温系统，主要以经摆锤法生产的憎水型岩棉板为保温隔热层材料，采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成的A级不燃型建筑节能保温系统。
系统构造主要包括：粘结层、保温层、抹面层、饰面层及配件。
饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良好透气性的水性外墙涂料。
缺点：1.对人体有害，岩棉不小心搞到身上会很痒,尽量避免与皮肤直接接触或吸入人体内部。
2.国内岩棉生产良莠不齐，注意辨别。
3.施工过程中安装裁剪不便。
二、发泡水泥（泡沫混凝土）防火隔离带是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均匀混合(泡沫混凝土)，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。
由于原材料全是水泥所以也可以用做防火隔离带。
缺点：1.物理性能较差，受潮后容易开裂引起饰面层脱落。
三、发泡陶瓷防火隔离带这是一种新型轻质发泡无机陶瓷保温板材。
该板材以陶土尾矿、陶瓷碎片、河(湖)道淤泥、掺加料等为主要原料，采用先进的生产工艺和发泡技术，经高温焙烧而成的高气孔率闭孔陶瓷材料。
特性：不燃、防火，耐老化，施工简单民用建筑外保温系统及外墙装饰防火暂行规定第一章一般规定第一条本暂行规定适用于民用建筑外保温系统及外墙装饰的防火设计、施工及使用。
第二条民用建筑外保温材料的燃烧性能宜为A级，且不应低于B2级。
第三条民用建筑外保温系统及外墙装饰防火设计、施工及使用，除执行本暂行规定外，还应符合国家现行标准规范的有关规定。
第二章墙体第四条非幕墙式建筑应符合下列规定：（一）住宅建筑应符合下列规定：1、高度大于等于100m的建筑，其保温材料的燃烧性能应为A级。
外墙保温解决方案——HX隔离式防火保温板
1 产品简介
主要组成成分为：EPS/XPS板、普通硅酸盐水泥、玻化微珠、胶粉、高效防火剂等。
经国内外
大量试验研究证明，采用XPS(EPS)板生产过程中添加防火剂的工艺路线，只能将XPS(EPS)板的防火性能等级最高提高到B1级。
而HX隔离式防火保温板创新性地采用结构防火的理论，将高效防火剂嵌入到XPS(EPS)板中，突破性地提高了XPS(EPS)板的防火性能，达到A级防火标准要求。
2 性能参数
3 节能特性
项目基层做法
传热系数
W/（㎡.k）
保温层厚度
mm
用料及分层做法
HX
保温板薄抹灰系统200厚钢筋混凝土墙
0.5260
1 基层
2 粘结剂
3 保温板
4 5mm抗裂砂浆内压
玻纤网格布
0.4670
0.4180
0.3790
0.33100
200厚轻集料混凝土空心砌块
墙体
0.5060
0.4470
0.3980
0.3590
0.32100
4 产品解决的问题
1）可达到防火A级
2）与基层墙体的粘结强度好，不易脱落安全
5.产品应用部位
建筑外墙
参照标准
苏JG/T 050-2012 HX隔离式防火保温板外墙外保温系统应用技术规程。
