消防水炮系统技术特点介绍PPT(共78页)

消防水炮种类比较多，我们说下常用的自动消防水炮，市面上叫法很多，国标叫法是自动跟踪定位射流灭火装置满足现代大空间建筑的消防需要，是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标，采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。

采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统，全天候、全方位自动监测其保护区域内的一切火情。

一旦发生火灾，装置立即启动，发出信号到消防控制中心，实行报警，同时全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置把喷口迅速准确地瞄准火源，继而自动启泵、开阀，把灭火剂及时、准确地喷向着火点，瞬时间即可把刚刚初燃的火源扑灭，若有新的火源，灭火装置将重复上述灭火过程，待全部火源扑灭后又重新回到监测状态。

且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比与实用性。

自动消防水炮结构组成主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。

消防水炮参数：产品特点：1、可与其他火灾报警系统实现联动2、采用炮载图像技术，实现远程可视化灭火3、可实现自动探测报警并自动定位着火点4、具有自动控制、远程手动控制和现场手动控制功能5、探测距离远，保护面积大，响应速度快，探测灵敏度高6、自动定位，远程定点灭火，减少了扑救过程中造成的损失7、系统可同时具有防火、灭火、监控功能，提高了系统的可靠性产品适用范围：工厂车间、仓储物流展览建筑：会展中心、展览馆等；体育建筑：体育比赛场馆、训练场馆等；康复建筑：大型医院、疗养院、康复中心等；办公建筑：大型办公楼、写字楼、商务大厦等；文化建筑：文化中心、博物馆、图书馆、艺术馆等；商业建筑：大型商场、超级市场、购物中心、室内商业街等；工业建筑：大型工业厂房及库房，生产、贮存A类物品的建筑；排演建筑：歌舞剧院、音乐厅、电影院、礼堂、纪念堂、殡仪馆等；客运建筑：机场、火车站、汽车站、码头等客运站的旅客候机。

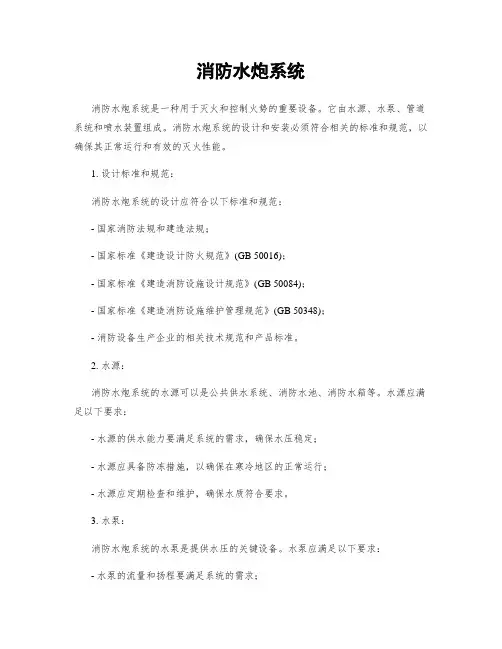

消防水炮系统消防水炮系统是一种用于灭火和控制火势的重要设备。

它由水源、水泵、管道系统和喷水装置组成。

消防水炮系统的设计和安装必须符合相关的标准和规范，以确保其正常运行和有效的灭火性能。

1. 设计标准和规范：消防水炮系统的设计应符合以下标准和规范：- 国家消防法规和建造法规；- 国家标准《建造设计防火规范》(GB 50016)；- 国家标准《建造消防设施设计规范》(GB 50084)；- 国家标准《建造消防设施维护管理规范》(GB 50348)；- 消防设备生产企业的相关技术规范和产品标准。

2. 水源：消防水炮系统的水源可以是公共供水系统、消防水池、消防水箱等。

水源应满足以下要求：- 水源的供水能力要满足系统的需求，确保水压稳定；- 水源应具备防冻措施，以确保在寒冷地区的正常运行；- 水源应定期检查和维护，确保水质符合要求。

3. 水泵：消防水炮系统的水泵是提供水压的关键设备。

水泵应满足以下要求：- 水泵的流量和扬程要满足系统的需求；- 水泵应具备自动启停和远程控制功能；- 水泵应定期检查和维护，确保正常运行。

4. 管道系统：消防水炮系统的管道系统是输送水源到喷水装置的通道。

管道系统应满足以下要求：- 管道的材质应符合消防要求，具备耐压、耐腐蚀和耐高温的特性；- 管道布置应合理，避免管道过长和过多的弯曲，以减小水压损失；- 管道应定期检查和维护，确保无漏水和阻塞。

5. 喷水装置：消防水炮系统的喷水装置是将水源喷射到火灾现场的部件。

喷水装置应满足以下要求：- 喷水装置的数量和位置应根据火灾现场的特点确定，以达到最佳的灭火效果；- 喷水装置的喷射范围和喷射角度应可调节，以适应不同的火灾情况；- 喷水装置应定期检查和维护，确保正常喷射和灭火效果。

6. 系统运行和维护：消防水炮系统的运行和维护是确保其正常工作的关键。

系统运行和维护应满足以下要求：- 系统应定期进行演练和测试，以确保其可靠性和有效性；- 系统的维护应按照像关的标准和规范进行，包括清洁、润滑、更换损坏的部件等；- 系统的维护记录和操作记录应及时记录和保存。

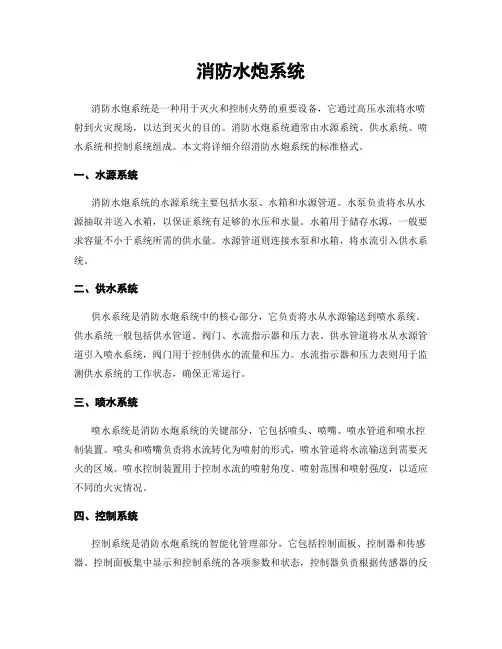

消防水炮系统消防水炮系统是一种用于灭火和控制火势的重要设备，它通过高压水流将水喷射到火灾现场，以达到灭火的目的。

消防水炮系统通常由水源系统、供水系统、喷水系统和控制系统组成。

本文将详细介绍消防水炮系统的标准格式。

一、水源系统消防水炮系统的水源系统主要包括水泵、水箱和水源管道。

水泵负责将水从水源抽取并送入水箱，以保证系统有足够的水压和水量。

水箱用于储存水源，一般要求容量不小于系统所需的供水量。

水源管道则连接水泵和水箱，将水流引入供水系统。

二、供水系统供水系统是消防水炮系统中的核心部分，它负责将水从水源输送到喷水系统。

供水系统一般包括供水管道、阀门、水流指示器和压力表。

供水管道将水从水源管道引入喷水系统，阀门用于控制供水的流量和压力。

水流指示器和压力表则用于监测供水系统的工作状态，确保正常运行。

三、喷水系统喷水系统是消防水炮系统的关键部分，它包括喷头、喷嘴、喷水管道和喷水控制装置。

喷头和喷嘴负责将水流转化为喷射的形式，喷水管道将水流输送到需要灭火的区域。

喷水控制装置用于控制水流的喷射角度、喷射范围和喷射强度，以适应不同的火灾情况。

四、控制系统控制系统是消防水炮系统的智能化管理部分，它包括控制面板、控制器和传感器。

控制面板集中显示和控制系统的各项参数和状态，控制器负责根据传感器的反馈信号来控制水泵、阀门和喷水控制装置的工作。

传感器用于监测火灾情况、水压和水位等参数，并将数据传输给控制器。

五、系统操作消防水炮系统的操作一般分为手动操作和自动操作两种模式。

手动操作需要由专业人员通过控制面板或遥控器来控制水泵、阀门和喷水控制装置的开关和参数调节。

自动操作则是根据控制系统中设定的火灾报警信号或其他触发条件来自动启动系统，并根据预设的灭火方案进行喷水操作。

六、系统维护为了确保消防水炮系统的正常工作，需要进行定期的维护和检修。

维护工作主要包括清洁喷头和喷嘴、检查水泵和阀门的工作状态、更换损坏的部件和维修电气控制设备等。

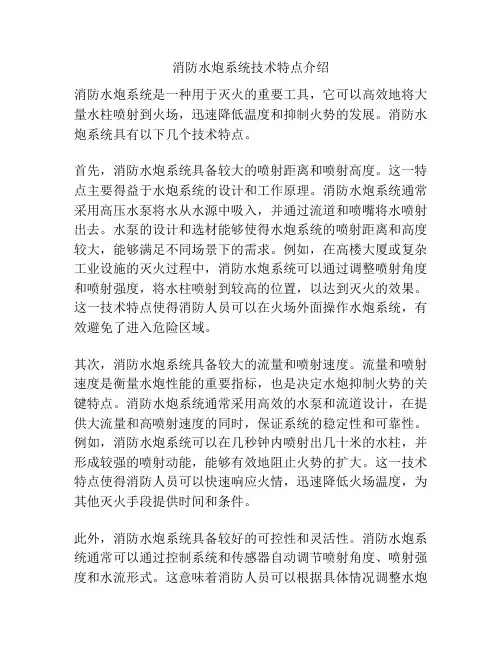

消防水炮系统技术特点介绍消防水炮系统是一种用于灭火的重要工具，它可以高效地将大量水柱喷射到火场，迅速降低温度和抑制火势的发展。

消防水炮系统具有以下几个技术特点。

首先，消防水炮系统具备较大的喷射距离和喷射高度。

这一特点主要得益于水炮系统的设计和工作原理。

消防水炮系统通常采用高压水泵将水从水源中吸入，并通过流道和喷嘴将水喷射出去。

水泵的设计和选材能够使得水炮系统的喷射距离和高度较大，能够满足不同场景下的需求。

例如，在高楼大厦或复杂工业设施的灭火过程中，消防水炮系统可以通过调整喷射角度和喷射强度，将水柱喷射到较高的位置，以达到灭火的效果。

这一技术特点使得消防人员可以在火场外面操作水炮系统，有效避免了进入危险区域。

其次，消防水炮系统具备较大的流量和喷射速度。

流量和喷射速度是衡量水炮性能的重要指标，也是决定水炮抑制火势的关键特点。

消防水炮系统通常采用高效的水泵和流道设计，在提供大流量和高喷射速度的同时，保证系统的稳定性和可靠性。

例如，消防水炮系统可以在几秒钟内喷射出几十米的水柱，并形成较强的喷射动能，能够有效地阻止火势的扩大。

这一技术特点使得消防人员可以快速响应火情，迅速降低火场温度，为其他灭火手段提供时间和条件。

此外，消防水炮系统具备较好的可控性和灵活性。

消防水炮系统通常可以通过控制系统和传感器自动调节喷射角度、喷射强度和水流形式。

这意味着消防人员可以根据具体情况调整水炮系统的工作状态，使其适应不同的灭火场景。

例如，在火场的高温和烟雾环境下，消防人员可以通过遥控器或自动控制系统操作水炮系统，调整水流的形状和强度，使水柱更容易渗透到火源附近，达到降温和熄灭火源的效果。

这一技术特点不仅提高了消防人员的操作灵活性，也能够最大限度地减少对火场的二次损害。

最后，消防水炮系统具备较强的抗风性能和运行稳定性。

由于火场环境的特殊性，消防水炮系统在工作过程中经常会受到风力的影响。

为了保证系统正常工作，消防水炮系统通常采用优化的结构设计和材料选择，以增加系统的稳定性和抗风性能。

火灾发生时，火焰探测器报警后30秒内自动指向火源点，自动联动消防水泵，打开消防水阀，3分钟内自动灭火；
安装红外定位、天盾tdaf001图像定位2套定位装置，定位火源快速而准确；
自动计算火源点远近，根据出水抛物线进行自动上抬炮口校正，准确灭火；
带有电动操作柱状/雾状喷嘴，根据火源点距离自动切换出水状态；
安装彩色图像摄像机，24小时监控炮口图像；
带极限位置的停止开关，硬件保护电机及设备；
采用无刷直流电机，外形美观，噪声小；
炮载设备密封防水设计；
炮体采用消防红颜色，曲线设计，美观大方，外型尺寸紧凑，炮体主要材料采用铝合金，重量轻，安装方便；
消防炮控制器采用箱体壁挂式安装，维修简便。

自动消防水炮应用越来越广泛
自动消防水炮目前主要用于高大建筑的自动灭火，因自动消防水炮的型号比较，所以应用的领域也在被逐步的拓宽，除了用在室内还可以用在绿化浇灌，主要具有以下几种作用：
1、植物浇灌：喷射大量充实得水柱，远距离对花丛，树木，草坪及各种植物实施养护、浇灌射水喷洒。

如果用在洒水方面，可以再驾驶室通过遥控杆控制喷洒水炮水平回转、高、低位大角度摇摆，改变喷洒水炮喷雾、射水得形状，调节水炮所需要得喷洒状态及喷洒区域。

柱状、雾状转换无需切断水源。

2、喷药得使用：喷嘴自动转换将液体药物分散成雾滴，摇杆控制雾滴得沉降分布状态，达到理想得药物覆盖。

3、冲洗降尘：兼作道路路面得高压冲洗，化境得降尘、消毒、工厂小区得降温、部署等。

江西西河机械设备有限公司专业服务于石油化工储运、炼油、危险品化工码头、LNG/LPG、煤化工、危险品船舶、专业消防船项目。

长期以来从事消防行业的技术、经验的积累，使得西河产品专业程度强，种类齐全，质量优。

消防水炮系统验收的三大标准-消防水炮,自动灭火,大空间一、系统设置1.1一般规定1.1.1供水管道应与生产、生活用水管道分开。

1.1.2供水管道不宜与泡沫混合液的供给管道合用。

寒冷地区的湿式供水管道应采取防冻保护措施，干式管道应设排除管道内积水和空气的设施。

管道设计应满足设计流量、压力和开启至喷射的时间等要求。

1.1.3消防水源的容量不应小于规定灭火时间和冷却时间内需要同时使用水炮、泡沫炮、保护水幕喷头等用水量及供水管道内充水量之和。

该容量可减去规定灭火时间和冷却时间内补充的水量。

1.1.4消防水泵的供水压力应能满足系统中水炮、泡沫炮喷射压力的要求。

1.1.5灭火剂及加压气体的补给时间不宜大于48h。

1.1.6水炮系统和泡沫炮系统从启动至泡沫喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。

1.2消防炮布置1.2.1室内消防水炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑结构件的影响，并应能使两门水炮的水射流同时到达被保护区的任一部份。

室内系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。

设置消防炮平台时，其结构强度应能满足消防炮喷射反作用力的要求，结构设计应能满足消防炮正常使用要求。

1.2.2室外消防炮的布置应能使消防炮射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。

1.消防炮应设置在被保护场所常年主导风向的上风向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。

1.3.水炮系统1.3.1水炮的设计射程和流量应符合下列规定：1.水炮的设计射程符合消防炮布置得要求。

室内布置得水炮和射程应按产品射程的指标值计算，室外布置得水炮的射程应按产品射程指标值的90%计算。

2.当水炮的设计工作压力与产品额定工作压力不同时，应在产品规定的工作压力范围内选用。

3.当计算水炮的设计射程不能满足消防炮布置的要求时，应调整原设计的水炮数量、布置位置或规格型号。
