常见光电传感器介绍共23页

常用光电传感器介绍光电传感器是一种能够将光信号转化为电信号的器件，广泛应用于工业生产、自动化控制、安防监控、智能家居等领域。

光电传感器根据其工作原理和应用方式的不同，可以分为光电接近开关、光电对射传感器、红外对射传感器、光电探测器等多种类型。

下面将对几种常用的光电传感器进行介绍。

一、光电接近开关光电接近开关是一种能够检测目标物体是否接近的传感器。

它由发光元件（通常是红外光源）和接收元件（光敏电阻、光敏二极管等）组成。

当目标物体靠近光电接近开关时，目标物体遮挡住发射光束，接收元件的接收光亮度下降，从而检测到目标物体的存在。

光电接近开关具有接触触点的无磨损、长寿命、精度高等特点，广泛应用于物料输送、机器人控制、自动化装配线等场合。

二、光电对射传感器光电对射传感器由发送器和接收器组成，通过发送机构发射光束，并通过接收机构接收反射的光束，从而判断目标物体是否存在。

光电对射传感器常用于门禁系统、安全报警系统等场合，可以检测到物体的通行情况或阻挡情况。

三、红外对射传感器红外对射传感器通过红外线发射器和红外接收器组成，利用红外线的发射和接收，实现目标物体的检测。

红外对射传感器可以侦测目标物体的位置、速度以及其他特征，广泛应用于智能家居领域，如人体感应灯、红外对射门等。

四、光电探测器光电探测器是一种能够将光信号转化为电信号的装置，可以检测到目标物体的位置、形状、颜色等特征。

光电探测器主要由发光源和接收器组成，发光源发射光束，接收器接收光线经过目标物体后的反射光信号。

光电探测器广泛应用于工业生产、机器人技术、自动测距、测速等领域。

总结来说，光电传感器是一类非常重要并且广泛应用的传感器。

不同类型的光电传感器根据其工作原理和应用场景的不同，具有不同的特点和适应能力。

通过不同类型的光电传感器，我们可以实现对目标物体的检测、测量、控制等功能，实现自动化和智能化控制。

光电传感器的发展将为各行各业的技术创新和发展注入新的动力。

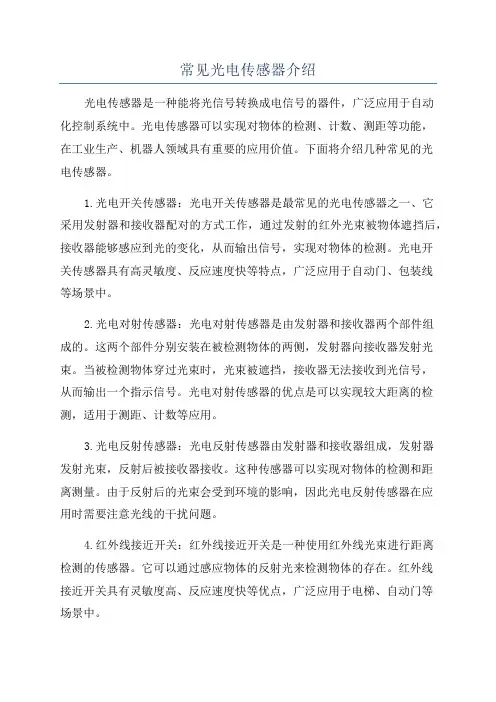

常见光电传感器介绍光电传感器是一种能将光信号转换成电信号的器件，广泛应用于自动化控制系统中。

光电传感器可以实现对物体的检测、计数、测距等功能，在工业生产、机器人领域具有重要的应用价值。

下面将介绍几种常见的光电传感器。

1.光电开关传感器：光电开关传感器是最常见的光电传感器之一、它采用发射器和接收器配对的方式工作，通过发射的红外光束被物体遮挡后，接收器能够感应到光的变化，从而输出信号，实现对物体的检测。

光电开关传感器具有高灵敏度、反应速度快等特点，广泛应用于自动门、包装线等场景中。

2.光电对射传感器：光电对射传感器是由发射器和接收器两个部件组成的。

这两个部件分别安装在被检测物体的两侧，发射器向接收器发射光束。

当被检测物体穿过光束时，光束被遮挡，接收器无法接收到光信号，从而输出一个指示信号。

光电对射传感器的优点是可以实现较大距离的检测，适用于测距、计数等应用。

3.光电反射传感器：光电反射传感器由发射器和接收器组成，发射器发射光束，反射后被接收器接收。

这种传感器可以实现对物体的检测和距离测量。

由于反射后的光束会受到环境的影响，因此光电反射传感器在应用时需要注意光线的干扰问题。

4.红外线接近开关：红外线接近开关是一种使用红外线光束进行距离检测的传感器。

它可以通过感应物体的反射光来检测物体的存在。

红外线接近开关具有灵敏度高、反应速度快等优点，广泛应用于电梯、自动门等场景中。

5.光电编码器：光电编码器是一种用于测量转速和位置的传感器。

它由发射器和接收器组成，发射器发射光束，被测物体上的编码盘会反射一部分光束到接收器上，接收器将接收到的光信号转换为电信号输出。

光电编码器在机床、汽车等行业中应用广泛。

总之，光电传感器是一类重要的自动化控制器件，广泛应用于工业生产、机器人等领域。

不同类型的光电传感器具有不同的工作原理和应用场景，用户可以根据具体的需求选择合适的光电传感器来实现各种功能。

光电传感器分类及用途光传感器的分类及用途光传感器是一种传感装置，主要由光敏元件组成，主要分为环境光传感器、红外光传感器、太阳光传感器、紫外光传感器四类，主要应用在改变车身电子应用和智能照明系统等领域。

1．对射式光电传感器。

所谓的对射式传感器就是指组成传感器的发射器和接受器是分开放置的，发射器发射红外光后，会经过一定距离的传输后才能到达接受器的位置处，并且与接受器形成一个通路，当我们需要检测的物体通过对射式光电传感器时，光路就会被检测物体所阻挡，这是接受器就会及时的反应并输出一个开关控制信号，在粉尘污染比较严重的环境中或是野外的环境中都可以应用对射式光电传感器。

2. 漫反射式光电传感器。

这种传感器的检测头内部也是装有发射器和接受器的，但是并没有反光板的，一般情况下，接受器是无法接收到发射器所发出的光的，但是当需要我们检测的物体通过光电传感器时，物体会将光线反射回去，接受器接收到光信号，输出一个开关控制信号，漫反射式光电传感器大多应用在自动冲水系统中。

3. 反射式光电传感器。

在一个接头装置的内部同时装有发射器、接受器以及反光板。

发射器所发出的光电在反射原理的作用下会反射给接受器，这种光电控制的作用也就是所谓的反光板反射式的光电开关。

通常情况下，反光板会将发射器所发射的光反射回去的，接受器可以接收到，当检测的物体挡住了光路，接受器就接收不到反射光，这时开关就会产生作用，输出开关信号。

反射式光电传感器一般用于辨别不透明度的物体，并且有效的距离较大，可用于粉尘污染较为严重的环境中。

4. 槽形光电传感器。

其通常也被叫做U 型光电开关，在U 型槽的两侧分别装有发射器和接受器，并且两者形成一个统一的光轴。

当我们所检测的物体通过U 型槽时，光轴就会被隔断，这是光电开关就会产生反应，输出开关信号。

槽形光电开关的稳定性和安全性都很高，所以一般用于透明物体、半透明物体以及高速变化物体的检测工作中。

5. 光纤式光电传感器。

光电传感器的介绍随着经济与军事领域的高科技化程度的提高，社会对光电子产品和技术的要求也不断地增长，光电子产业渐渐成为当今发展最快、最有前途的产业之一。

在此，在介绍光电传感器原理的基础上，我们主要讨论光电池的原理及其应用。

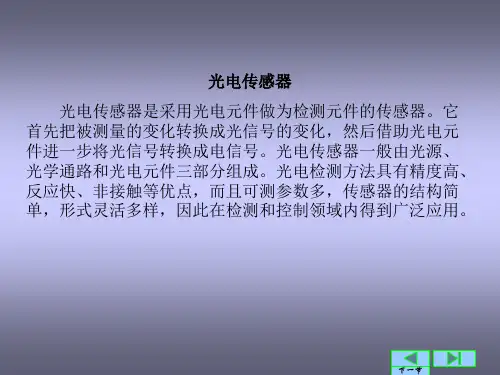

1、光电传感器的原理光电传感器（光电开关）是光电接近开关的简称，一般是由光源、光通路、光电元件三部分组成的。

光电传感器是一种利用光电子应用技术，将光信号转换成电信号而进行非电量参数检测的传感器，具有这种功能的材料称为光敏材料，做成的器件则称为光敏器件。

而光敏元件和光电传感器是光电元件中的核心元件，是光电系统的重要组成部分，主要包括光敏材料制作的探测器件、光电二极管和光电倍增管、利用内光电效应的光导管、以及应用光生电势效应的光敏二极管、光敏三极管、光电池等。

光电传感器的的物理基础就是光电效应。

且光电效应包括外光电效应和内光电效应。

外光电效应是在光线作用下，电子逸出物体表面向外发射称外光电效应，即为经典归纳的爱因斯坦光电效应方程。

内光电效应是当光照射在物体上，使物体的电阻率1/R发生变化或产生光电动势的效应。

内光电效应又可以分为以下两类：一是半导体材料受光照时，材料的电导率增大的光电导效应；二是不均匀半导体或均匀半导体中的光生电子和空穴，在空间分开形成PN结并产生电位差的光生伏特效应。

2、光电池的原理及应用光电传感器作为一种检测装置，由于它具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，体积小，已经获得了广泛的应用。

我们下面介绍的光电池就是光电传感器的一个重要应用--光电池。

2.1光电池的原理光电池是在光线照射下，直接将光量转变为电动势的光学元件。

其工作原理即为光生伏特效应。

因此，在有光线作用时，PN结就相当于一个电压源。

2.1.1 物理原理1）材料①N型光电导体：多子是电子，少子是空穴。

主要是光子激发施主能级中的电子跃迁到导带中去，电子为主要载流子，增加了自由电子的浓度。
