第七章防水工程施工(ppt)

合成高分子卷材具有高强度、高伸长率、高撕裂强度和耐高低温、耐臭氧、耐老化寿命长等特性。
常用品牌有“三元乙丙”、“氯化
聚乙烯”、“氯化聚乙烯-橡胶共混”等，
宽度为1～1.2m，厚度有1、1.2、1.5、
2mm四种规格，长度为10～20m。
三元乙丙橡胶防水卷材
1.1.2 高聚物改性沥青卷材
以合成高分子聚合物改性沥青为涂盖层，聚脂无纺布(PY)或玻纤毡(G)为胎体，聚乙烯膜、铝薄膜、砂粒、彩砂、页岩片等材料为覆面材料制成可卷曲的片状防水材料。
不应小于
2mm
Ⅳ级一道设防不应小于2mm
—
1.3 结构自防水砼
结构自防水砼是以调整砼配合比或掺外加剂的方法来提高砼的密实度、抗渗性、抗蚀性，满足设计对地下建筑的抗渗要求，达到防水的目的。结构自防水具有施工简便、工期短、造价低、耐久性好等优点，是地下建筑防水工程的一种主要方法。常用的防水砼有普通防水砼、外加剂砼。
主体
施工缝
防水措施
防水砼
防防防水水水砂卷涂浆材料
塑料防水板
金属板
遇水膨胀止水条
中埋式止水带
外贴式止水带
外抹防水砂浆
外涂防水涂料
防 1级应选水 2级应选等 3级应选级 4级宜选应选一至二种应选一种
宜选一至二种
水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。
⑵ 细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。
⑶ 沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8 （沥青：砂）质量比。

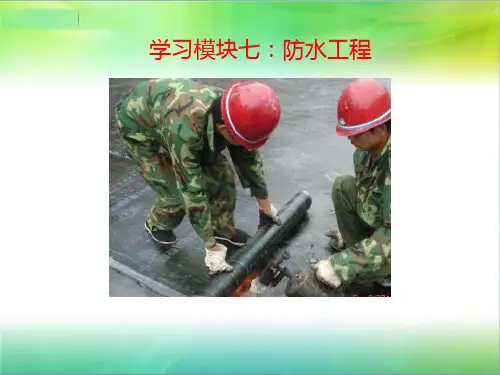

防水工程施工教学精品PPT课件

外防水层防水
地下工程涂膜防水水泥砂浆防水层防水
学习单元2：地下防水工程施工
• 工作任务1：编制结构自防水工程施工方案
• 结构自防水——又称躯体防水，是依靠建（构）筑物结构（底板、墙体、楼顶板等）材料自身的密实性以及采取坡度、伸缩缝等构造措施和辅以嵌缝膏，埋设止水带或止水环等细部构造，起到结构构件自身防水的作用。
• （3）在受冻融作用时应优先选用普硅水泥，不宜采用火山灰硅酸盐水泥和粉煤灰硅酸盐水泥。
工作任务1：编制结构自防水工程施工方案
• 防水混凝土设计抗渗等级
注：1、本表适用于IV、V级围岩（土层及软弱围岩）； 2、山岭隧道防水混凝土的抗渗等级可按铁道部门的有关规范执行。
4
伸出屋面管道防水构造 1-刚性防水层；2-密封材料；3-防水卷材或涂膜；4-隔离层；5-金属
箍；6-管道
工作任务2：编制卷材防水屋面施工方案
• 1、施工准备
• 卷材：沥青防水卷材
•
高聚物改性沥青防水卷材
•
合成高分子防水卷材
沥青防水卷材
高聚物改性沥青防水卷材合成高分子防水卷材
工作任务2：编制卷材防水屋面施工方案
1）普通屋面部位刚性防水施工
在混凝土预制楼板上铺设隔离层，
然后在隔离层上铺设细石混凝土。
a)刚性防水屋面构造 1-预制板；2-隔离层；3-细石混凝土防水层
2）屋面特殊部位细部构造刚性防水施工屋面的细部构造主要包括：天沟或檐
沟、防水层与山墙及女儿墙的交接处、变形缝、伸出屋面管道等。
工作任务1：细石混凝土刚性防水屋面施工方
• 2、施工
• 1）普通屋面部位卷材防水施工
保护层油毡防水层冷底子油结合层找平层钢筋混凝土承重层

建筑防水工程施工PPT课件-2024鲜版

01
外贴式止水带法
02
遇水膨胀橡胶法
03
嵌缝密封材料法
2024/3/28
32
细部构造防水设计要点
地下室防水设计要点
变形缝、施工缝等细部构造应采取加强措施
2024/3/28
地下室底板、侧墙与顶板应采用整体防水层
33
细部构造防水设计要点
2024/3/28
厨卫间防水设计要点
地面应采用整体防水层，墙面防水层高度应不低于1.8m 地漏、管根等细部构造应采取加强措施
10
03
基层处理与验收规范
2024/3/28
11
基层处理要求及方法
基层处理要求
坚固、平整、干净
无灰尘、油污、蜡染
2024/3/28
12
基层处理要求及方法
无松动、起砂、起皮
基层处理方法
清扫：清除基层表面的杂物和灰尘
2024/3/28
13
基层处理要求及方法
修补
对松动、起砂、起皮等部位进行修补
湿润
解决措施
对起泡、龟裂部位进行铲除，重新进行基层处理和防水涂层施工
2024/3/28
案例二
某建筑屋面防水工程，因基层处理不当导致渗漏
原因分析
基层存在松动、起砂现象，施工前未进行修补，导致防水层施工后出现渗漏问题
解决措施
对松动、起砂部位进行修补，重新进行防水层施工，加强细部节点的处理，确保防水效果
涂刷法施工要点及注意事项
环境条件
施工温度应在5-35℃之间，避免雨雪、大风等恶劣天气。
2024/3/28
材料选择
选用质量合格的防水涂料，避免使用过期或劣质产品。
安全防护

《防水施工方案》课件

详细描述
开裂的原因可能是施工时涂抹不均匀、材料质量不佳或基层处理不当等。为了解决这一问题，可以采取涂抹防水材料时加强基层处理、选择质量合格的防水材料、控制施工温度和湿度等措施。
渗漏水问题
总结词
渗漏水问题也是防水施工中常见的问题，会导致建筑物内部潮湿、发霉等问题，影响居住体验和建筑物的使用寿命。
工方法。
细部节点处理
对阴阳角、管道等细部节点进行加强处理，防
止渗漏。
防水层施工
根据设计要求，铺设防水材料，确保涂刷均匀
、厚度符合要求。
验收与检测
对防水层进行闭水试验，检查是否有渗漏现象
，确保施工质量。
02
防水材料的选择与使用
防水材料的种类和特性
01
02
03
04
防水材料的种类
包括防水涂料、防水卷材、防水剂等，每种材料都有其独特
控制施工固体废弃物
分类处理施工固体废弃物，尽量回收利用，减少对环境的负担。
防水施工的废弃物处理
分类处理废弃物
根据废弃物的性质进行分类处理，如可回收废弃物、有害废弃物、一般废弃物
等。
委托专业处理单位
对于有害废弃物等特殊废弃物，应委托专业处理单位进行处理，确保符合
环保要求。
建立废弃物管理制度
建立废弃物管理制度，明确废弃物的处理方式和责任人，确保废弃物得到妥善处理。
《防水施工方案》PPT课件
目录
• 防水施工方案概述 • 防水材料的选择与使用 • 防水施工工艺与技术 • 防水施工的常见问题与解决方案 • 防水施工的安全与环保
01
防水施工方案概述
防水施工的目的和重要性
目的
确保建筑物在使用过程中不受水侵害，保持结构安全和功能正常。

外墙防水工程施工(ppt)

（1）砌块的种类及质量要求
粉
煤
加
灰
气
陶
混
粒
凝
空
土
心
砌
砌
块
块
一般砌块的质量标准 P91
任务1 砌体墙身防水施工
2. 砌块砌体墙墙身防水施工-材料选择
2）砂浆
砌块砌筑用砂浆一般同普通砖砌筑砂浆。但砌筑加气混凝土砌块时，其砂浆的质量应符合《蒸压加气混凝土用砌筑砂浆与抹面砂浆》的技术要求。
任务1 砌体墙身防水施工
绘制以下正三棱锥的三面投影？
（BC边与W面垂直）
S
B
三棱锥的投影图
C A
作图步骤：画底面的投影画锥顶的投影画三条棱线的投影
三棱锥投影图分析底面：水平面三个侧面：
△SAC 一般位置 △SAB 侧垂面 △SBC 一般位置
结合教材P35，思考四棱锥的三面投影？
一、相关知识
3. 曲面立体的投影
V H
V面投影：中间矩
形为平行于V面的前
后两个侧面的重合
投影，且反映实形；
W
左右矩形为其余四个侧面的重合投影，
四个侧面倾斜于V面，
投Байду номын сангаас为类似形；
矩形的上下边线为
两底面的积聚投影。
V H
W面投影：左右
两个矩形各为2个侧
棱面投影的类似投
影；左边线为后棱
W
面的积聚投影；右边线为前棱面的
积聚投影；
上下边线分别为上
这种砌法的优点：灰缝容易饱满，粘结性好，墙面整洁。
故实心砖砌体宜采用“三一”砌砖法。
挤浆法：即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆，然后双手拿砖或单手拿砖，用砖挤入砂浆中一定厚度之后把砖放平，达到下齐边、上齐线、横平竖直的要求。

《防水工程》幻灯片PPT

冷底子油配合比
名称
慢挥发性冷底子油快挥发性冷底子油
10号或30号石油沥青
溶剂
轻柴油或煤油
汽油
40%
60%
—
30%
—
70%
〔3〕卷材
常用的卷材有两大类：油毡和合成卷材。沥青防水卷材最具代表性的是石油沥青纸胎油毡，简称油毡，是防水卷材中历史最早的品种。油毡按其原纸纸胎每1m2质量克数分为200、350和500号3个标号。一般永久性平屋面应采用不低于350号的石油沥青纸胎油毡，并用质量较好的500号石油沥青纸胎油毡做面层。防水卷材应按标号、品种分类直立堆放、高度不宜超过两层，不得横放、斜放；贮存在阴凉通风的室内，严禁接近火源。
2、按防水材料分为柔性防水〔如卷材防水、涂膜防水、密封材
料防水〕、刚性防水〔如混凝土防水、砂浆防水〕。
3、按建〔构〕筑物构造作法分类
〔1〕构造自防水〔又称躯体防水〕是依靠建〔构〕筑物构造〔底板、墙体、楼顶板等〕
材料自身的密实性以及采取坡度、伸缩缝等构造措施和辅以嵌缝膏，埋设止水带或止水环等，起到构造构件自身防水的作用。〔2〕防水层防水
图5-3 卷材按标号、品种分类直立堆放
〔4〕沥青胶结材料〔玛珶脂〕
是用一种或两种以上不同标号的沥青按一定配合量掺入填充料混合熬制而成。
填充料有石灰粉、白云石粉、滑石粉、云母粉、石英粉、石棉粉和木屑粉等。填充料的作用是增强沥青玛珶脂的抗老化能力，改善其耐热度、柔韧性和粘结力并节省石油沥青的用量。
粘贴油毡作防水层沥青胶作用作为沥青防水涂层
接头填缝
铺贴石油沥青油毡，必须采用石油沥青胶结材料，铺贴焦油沥青油毡，必须采用焦油沥青胶结材料。

防水工程施工ppt课件

施工不当
03
施工过程中未能按照规范操作，如防水层涂刷不
均匀、接缝处理不当等，导致防水失败。
案例分析与启示
01 案例背景
介绍某个具体的防水工程施工案例，包括工程概况、地理位置、
气候条件等。
02 施工方案
详述该案例中采用的防水工程施工方案，包括材料选择、施工工
艺、施工流程等。
03 效果评估
分析该防水工程施工案例的效果，包括防水效果、工程质量、使用寿命等，并总结案例的启示。
确保使用质量合格、性能稳定的防水材料，如防水卷材、防水涂料等。
严格控制施工质量
遵循防水工程施工规范，确保施工过程中的每一步都达到质量要求。
加强细部处理
对墙角、管道口等易渗漏部位进行加强处理，确保防水效果。
重视验收和维护
完成防水工程后，要进行严格的验收，并定期维护，确保防水效果持久有效。
防水工程施工的分类
目录
01 防水工程施工简介
防水工程的重要性
避免建筑损坏
防水工程能有效避免建筑物因水渗透造成的损坏，延长建筑
使用寿命。
保护财产安全
良好的防水工程能够防止水分对财产的损害，保障财产安全。
创造宜居环境
防水工程确保居住环境干燥舒适，为人们创造宜居的生活环
境。
防水工程施工的基本要求
选择合适的防水材料
刚性防水
刚性防水材料包括防水砂浆和防水混凝土，依靠材料本身的密实
性来抵抗水压力。
柔性防水
柔性防水材料包括防水卷材和防水涂料，能够在一定范围内变形，
以适应结构的不规则性。
复合防水
刚性防水与柔性防水材料相结合，形成多道设防，提高防水工程的

建筑施工技术之防水工程[PPT课件]

外观:每卷油毡不允许有孔洞、硌伤，不允许露胎、涂盖不均；折纹、皱折距卷芯 1000 mm 以外，长度不大于 100 mm；裂纹距卷芯1000 mm以外，长度不大于10 mm；边缘裂口小于20 mm，缺边长度小于50 mm；每卷卷材的接头不超过1处，较短的一段不小于2500 mm，接头处应加长150 mm。沥青防水卷材规格及技术性能要求见表5.4。

9
防水工程基本概念

(2) 采用不同材料的防水层防水即在建（构）筑物结构的迎水面以及接缝处，使用不同防水材料做成防水层，以达到防水的目的。其中按所用的防水材料又可分为刚性材料防水（如涂抹防水砂浆、浇筑掺有外加剂的细石混凝土或预应力混凝土等）和柔性材料防水（如铺设不同档次的防水卷材，涂刷各种防水涂料等）。结构自防水和刚性材料防水均属于刚性防水；用各种卷材、涂料所做的防水层均属于柔性防水。
保温层可分为松散材料保温层、板状保温层及整体现浇保温层三种。一般的房屋均设保温层，以便在冬季阻止室内温度下降过快，夏季起隔热的作用。

37
5.2 改性沥青防水卷材屋面

（1）松散材料保温层的施工要求：基层应平整、干燥、干净；含水率应符合设计的要求；松散保温材料应分层铺设并压实，压实的程度与厚度应经试验确定；保温层材料施工完毕后，应及时进行找平层和防水层的施工；雨季施工时，保温层应采取遮盖措施。
技术要求：屋面板等基层应安装牢固，不得有松动之处；屋面应平整，清扫干净；沥青和砂的质量比为1∶8。沥青砂浆施工时要严格控制温度（表5.9）。

表5.9 沥青砂浆施工温度
36
5.2 改性沥青防水卷材屋面

5.2.3.3 保温层施工

《屋面工程质量验收规范》（GB 50207—2002）中的强制性条文规定：“保温层的含水率必须符合设计要求。”

优选第七章防水工程施工演示ppt

属限制和淘汰产品!
石油沥青卷材
包装的石油沥青卷材
第9页，共54页。
1.1.4 胶粘剂
高聚物改性沥青卷材的胶粘剂主要有氯丁橡胶改性沥青胶粘剂、CCTP抗腐耐水冷胶料，前者主要用于卷材基层、卷材与卷材的粘结，后者具有抗腐蚀、耐酸碱、防水和耐低温等特殊性能。
合成高分子卷材的胶粘剂主
要有氯丁系胶粘剂（404胶）、丁基胶粘剂、BX-12胶粘剂等。此类胶粘剂均由厂家配套供应。
⑶ 沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为
15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8（沥青：砂）质量比。
2.2.2 找平层的排水坡度
平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。
共67页第2页第，1共页54页。
表1 屋面工程的防水等级和设防要求
项目
建筑物类别使用年限
Ⅰ 特别重要或对防水有特殊要求的建筑
25年
屋面防水等级 Ⅱ
重要建筑和高层建筑
15年
Ⅲ 一般建筑
10年
Ⅳ 非永久性的建筑
5年
防水层选用材料
合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石砼等
氯丁橡胶胶粘剂
第10页，共54页。
1.1.5 基层处理剂（冷底子油）
基层处理剂与卷材和基层的相容性好、干燥快、渗透力强，适用于对粘接力有特殊要求的卷材防水工程。
冷底子油是油毡防水屋面的基层处理剂，由10#或30#石油沥青与汽油以 3：7的配比调制的冷底子油为快挥发性冷底子油，涂刷后5～h干燥。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3. 砌体墙细部防水施工-墙身变形缝的防水构造做法
构造要点：
在外墙内侧垫上背衬材料；铺贴防水卷材，卷材在伸缩缝内应铺设成U形，卷材两边延伸至缝两边的外墙面应不小于250mm; 最外侧采用M形定型不锈钢板(或镀锌铁皮) 变形缝两边的钢板及卷材采用射钉固定
情境1 外墙墙身防水施工
情境1 外墙墙身防水施工
这种砌法的优点：可以连续挤砌几块砖，减少烦琐的动作；平推平挤可使灰缝饱满；效率高；保证砌筑质量。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
1. 砖砌体墙墙身防水施工-质量要求
质量要求是：横平竖直，砂浆饱满，厚薄均匀，上下错缝，内外搭砌，接槎牢固。砖砌体组砌方法应正确，砖柱不得采用包心砌法。砖砌体尺寸和位置的允许偏差应符合相关的规定。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
“三一”砌砖法、挤浆法、刮浆法和满口灰法。
1. 砖砌体墙墙身防水施工-操作方法
“三一”砌砖法：即是一块砖、一铲灰、一揉压并随手将挤出的砂浆刮去的砌筑方法。
这种砌法的优点：灰缝容易饱满，粘结性好，墙面整洁。
故实心砖砌体宜采用“三一”砌砖法。
挤浆法：即用灰勺、大铲或铺灰器在墙顶上铺一段砂浆，然后双手拿砖或单手拿砖，用砖挤入砂浆中一定厚度之后把砖放平，达到下齐边、上齐线、横平竖直的要求。
施工现场砌块应堆放平整，堆放高度不宜超过2米，有防雨要求的要防止雨淋，并做好排水，砌块保持干净。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
2. 砌块砌体墙墙身防水施工-组砌与操作方法
以主规格为主排列，不足一块时可以用次要规格代替。砌筑时注意墙的整体性和稳定性。
砌块必须错缝搭接，纵横墙及转角处要隔层相互咬错。错缝与搭接小于15cm时，应在水平缝处采用钢筋网片连接加固。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
2. 砌块砌体墙墙身防水施工-材料选择
3）材料的其他要求
砌块应有出厂合格证，砌块品种强度等级及规格应符合设计要求；
砌块进场应按要求进行取样试验，并出具试验报告，合格后方可使用；
砌筑砂浆应在砌筑前按设计要求申请配合比，施工中要严格按砂浆配合比通知单对材料进行计量，并充分搅拌；
情情境境31 外外墙墙防墙水身工防程水施施工
相关知识
1.墙体与外墙渗漏水墙体：是建筑物的承重、围护和分隔构件。
情情境境31 外外墙墙防墙水身工防程水施施工
一、相关知识
2. 外墙饰面的防水等级与设防要求
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
1. 砖砌体墙墙身防水施工-材料选择
1）砖（1）砖的种类及强度等级
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
2. 砌块砌体墙墙身防水施工-质量要求
墙体砌筑材料必须符合国家质量标准及设计要求；
砌块排列合理正确，留槎符合规定，接槎牢固平整，灰缝厚度，符合要求；
预留孔洞及预埋件位置、尺寸准确；
不同砌筑材料应按照不同的有关规范、标准规定进行施工。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
3. 砌体墙细部防水施工-门窗的防水施工
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
3. 砌体墙细部防水施工-门窗的防水施工
砖窗台表面一般抹1:3水泥砂浆，并做成不小于 5%的坡度。
砖窗台挑出尺寸一般为60mm。
混凝土窗台一般现浇，并做成相应的坡度以利排水。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
2. 砌块砌体墙墙身防水施工-材料选择 1）砌块
（1）砌块的种类及质量要求
粉
煤
加
灰
气
陶
混
粒
凝
空
土
心
砌
砌
块
块
一般砌块的质量标准 P91
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
2. 砌块砌体墙墙身防水施工-材料选择
2）砂浆
砌块砌筑用砂浆一般同普通砖砌筑砂浆。但砌筑加气混凝土砌块时，其砂浆的质量应符合《蒸压加气混凝土用砌筑砂浆与抹面砂浆》的技术要求。
烧结多孔砖
粉煤灰砖
灰砂砖
常用砖的等级有：MU10、 MU15、 MU20、 MU25、 MU30
情境1 外墙墙身防水施工
(2）砌筑的注意事项砌筑的准备工作
提前润湿，控制好含水量；检查品种与强度等级是否符合要求。是否有出厂合格证、试验单。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
1. 砖砌体墙墙身防水施工-材料选择
2）水泥一般宜用32.5级的普通硅酸盐水泥或矿渣硅酸
盐水泥。
3）砂宜用中砂，注意砂中含泥量的控制。 4）掺和料一般为石灰，石灰应充分熟化。 5）其他材料墙体拉结筋及预埋件等。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
1. 砖砌体墙墙身防水施工-组砌方法
砖墙必须按科学的组砌方法进行组砌否则将会出现墙开裂和渗水的现象。
任务1 砌体墙身防水施工
3. 砌体墙细部防水施工-墙身变形缝的防水构造做法
其构造要点与伸缩缝防水大致相同，只是外侧所设定型不锈钢的形式不同。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
3. 砌体墙细部防水施工-门窗的防水施工
门窗部位是外墙常见的渗漏源。
门窗的防水施工主要做好窗台、门窗框与墙身连接部位以及门窗玻璃密封的防水施工。
外窗台
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
3. 砌体墙细部防水施工-门窗的防水施工
一般为水泥砂浆窗台，并向室外挑出50mm。
情境1 外墙墙身防水施工
任务1 砌体墙身防水施做法
为减少对建筑物的损坏，
预先在变形敏感的部位将
结构断开，预留缝隙，以保证建筑物有足够的变形
墙身变形缝
宽度而不使建筑物破损。
墙身变形缝
伸缩缝沉降缝防震缝
情境1 外墙墙身防水施工
任务1 砌体墙身防水施工
情境1 外墙墙身防水施工
适用：监理工程
情情境境31 外外墙墙防墙水身工防程水施施工
知识、能力目标及要求
1.理解外墙面一般防水施工构造； 2.理解墙身防水、墙面防水施工的材料要求，弄清施工工艺，熟悉施工方法； 3.会根据防水材料检验标准，对进场材料的质量进行检验和评判； 4.能按照施工规范相关规定和施工工艺标准，规范地从事外墙防水施工的基本操作。
