大六角高强螺栓施工终拧扭矩计算表

高强度螺栓初拧和终拧的计算方法
初拧，T0=0.065*pc*d,
终拧Tc=k*pc*d
K---高强螺栓连接副的扭矩系数平均值（大六角高强螺栓施工前，应该出厂批复验高强螺栓连接副的扭矩系数，每批复验5套。

5套扭矩系数的平均值应在0.110~0.150范围之内，其标准偏差应小于或等于0.010）
Pc—高强螺栓施工预应力（kn）见附表，
d--高强螺栓螺栓杆直径（mm）
大六角强螺栓施工预应力（kn）
螺栓性能螺栓公称直径（mm）
等级M16 M20 M24 M30
8.5s 75 120 170 275
10.9s 110 170 250 390
初拧值为终拧值的一半左右
对于扭剪型高强螺栓的拧紧分为初拧、终拧（大型节点应分为初拧、复拧、终拧三次完成）初拧。

复拧扭矩参考下表，终拧时以目测拧掉螺栓尾部梅花头为合格。

扭剪型高强螺栓初拧扭矩值（N*m）
螺栓直径d（mm）M16 M20 M24 M24
初拧扭矩115 220 300 390
高强螺栓的初拧、复拧、终拧三应在同一天完成，连接处的螺栓应按一定的顺序施拧，一般由螺栓群中央顺序向外拧紧。

高强度螺栓初拧和终拧的计算方法
初拧，T0=0.065*pc*d,
终拧Tc=k*pc*d
K---高强螺栓连接副的扭矩系数平均值（大六角高强螺栓施工前，应该出厂批复验高强螺栓连接副的扭矩系数，每批复验5套。

5套扭矩系数的平均值应在0.110~0.150范围之内，其标准偏差应小于或等于0.010）
Pc—高强螺栓施工预应力（kn）见附表，
d--高强螺栓螺栓杆直径（mm）
大六角强螺栓施工预应力（kn）
螺栓性能螺栓公称直径（mm）
等级M16 M20 M24 M30
8.5s 75 120 170 275
10.9s 110 170 250 390
初拧值为终拧值的一半左右
对于扭剪型高强螺栓的拧紧分为初拧、终拧（大型节点应分为初拧、复拧、终拧三次完成）初拧。

复拧扭矩参考下表，终拧时以目测拧掉螺栓尾部梅花头为合格。

扭剪型高强螺栓初拧扭矩值（N*m）
螺栓直径d（mm）M16 M20 M24 M24
初拧扭矩115 220 300 390
高强螺栓的初拧、复拧、终拧三应在同一天完成，连接处的螺栓应按一定的顺序施拧，一般由螺栓群中央顺序向外拧紧。

注1：该螺栓扭矩表是德国工业标准，此表中扭矩为螺栓达到屈服极限的70%时所测定注2：建议锁紧力矩值为：表中数值×(70-80)%一个8.8级M20螺栓的最大承受拉力有多大? (2011-05-28 18:41:24)转载▼标签： 杂谈一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。

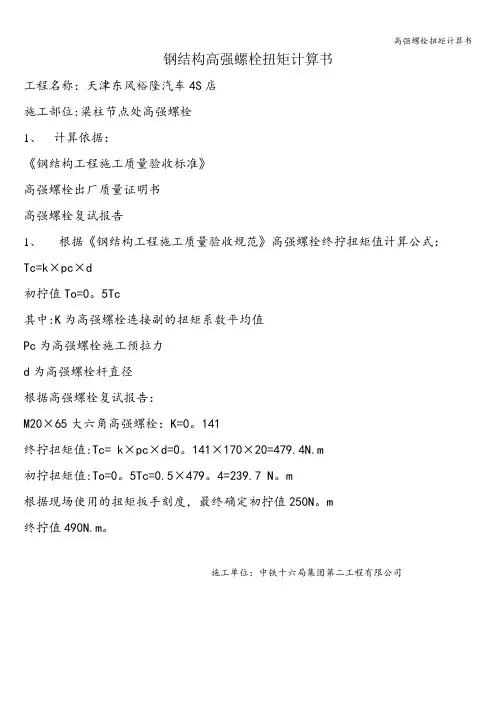

高强螺栓扭矩计算书
钢结构高强螺栓扭矩计算书
工程名称：天津东风裕隆汽车4S店
施工部位:梁柱节点处高强螺栓
1、计算依据：
《钢结构工程施工质量验收标准》
高强螺栓出厂质量证明书
高强螺栓复试报告
1、根据《钢结构工程施工质量验收规范》高强螺栓终拧扭矩值计算公式：
Tc=k×pc×d
初拧值To=0。

5Tc
其中:K为高强螺栓连接副的扭矩系数平均值
Pc为高强螺栓施工预拉力
d为高强螺栓杆直径
根据高强螺栓复试报告：
M20×65大六角高强螺栓：K=0。

141
终拧扭矩值:Tc= k×pc×d=0。

141×170×20=479.4N.m
初拧扭矩值:To=0。

5Tc=0.5×479。

4=239.7 N。

m
根据现场使用的扭矩扳手刻度，最终确定初拧值250N。

m
终拧值490N.m。

施工单位：中铁十六局集团第二工程有限公司。

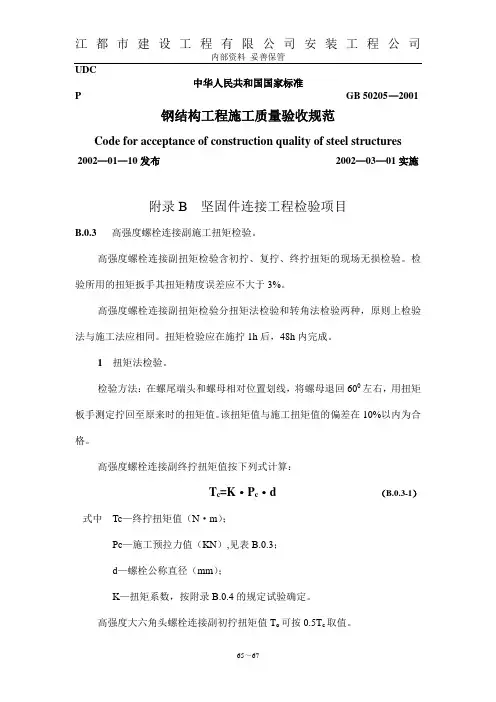

UDC（一）国家P GB 50205—2001钢结构工程施工质量验收规范Code for acceptance of construction quality of steel structures2002—01—10发布2002—03—01实施附录B 坚固件连接工程检验项目B.0.3 高强度螺栓连接副施工扭矩检验。

高强度螺栓连接副扭矩检验含初拧、复拧、终拧扭矩的现场无损检验。

检验所用的扭矩扳手其扭矩精度误差应不大于3%。

高强度螺栓连接副扭矩检验分扭矩法检验和转角法检验两种，原则上检验法与施工法应相同。

扭矩检验应在施拧1h后，48h内完成。

1 扭矩法检验。

检验方法：在螺尾端头和螺母相对位置划线，将螺母退回600左右，用扭矩板手测定拧回至原来时的扭矩值。

该扭矩值与施工扭矩值的偏差在10%以内为合格。

高强度螺栓连接副终拧扭矩值按下列式计算：Tc=K·Pc·d （B.0.3-1）式中Tc—终拧扭矩值（N·m）；Pc—施工预拉力值（KN）,见表B.0.3；d—螺栓公称直径（mm）；K—扭矩系数，按附录B.0.4的规定试验确定。

高强度大六角头螺栓连接副初拧扭矩值To可按0.5Tc取值。

扭剪型高强度螺栓连接副初拧扭矩值To可按下式计算：To=0. 065Pc·d （B.0.3-2）式中To—初拧扭矩值（N·m）；Pc—施工预拉力值（KN）,见表B.0.3；d—螺栓公称直径（mm）；2转角法检验。

检验方法：1）检查初拧后在螺母与相对位置所画的终拧起始线和终止线所夹的角是否达到规定值。

2）在螺尾端头和螺母相对位置画线，然后全部缷松螺母，在按规定的初拧扭矩和终拧角度重新拧紧螺栓，观察与原划线是否重合。

终拧转角偏差在10o以内为合格。

终拧转角与螺栓的直径、长度等因素有关，应由试验确定。

3扭剪型高强度螺栓施工扭矩检验。

检验方法：观察尾部梅花头拧掉情况。

尾部梅花头被拧掉者视同其终拧扭矩达到合格质量；尾部梅花头未被拧掉者应按上述扭矩法或转角法检验。

WORD格式

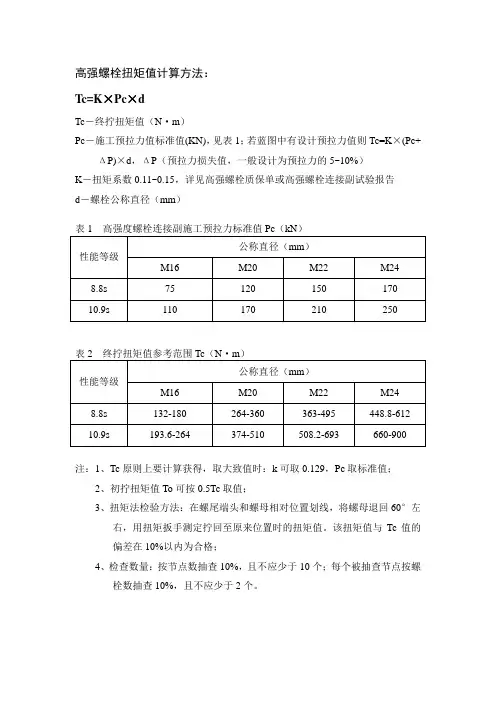

高强螺栓扭矩值计算方法：
Tc=K×Pc×d
Tc－终拧扭矩值（N·m）
Pc－施工预拉力值标准值(KN)，见表1；若蓝图中有设计预拉力值则Tc=K×(Pc+ ΔP)×d，ΔP（预拉力损失值，一般设计为预拉力的5~10%）
K－扭矩系数0.11~0.15，详见高强螺栓质保单或高强螺栓连接副试验报告
d－螺栓公称直径（mm）
表1高强度螺栓连接副施工预拉力标准值Pc（kN）
公称直径（mm）性能
等级
M16M20M22M24
8.8s75120150170
10.9s110170210250
表2终拧扭矩值参考范围Tc（N·m）
公称直径（mm）性能
等级
M16M20M22M24
8.8s132-180264-360363-495448.8-612
10.9s193.6-264374-510508.2-693660-900
注：1、Tc原则上要计算获得，取大致值时：k可取0.129，Pc取标准值；
2、初拧扭矩值To可按0.5Tc取值；
3、扭矩法检验方法：在螺尾端头和螺母相对位置划线，将螺母退回60°左
右，用扭矩扳手测定拧回至原来位置时的扭矩值。

该扭矩值与Tc值的
偏差在10%以内为合格；
4、检查数量：按节点数抽查10%，且不应少于10个；每个被抽查节点按螺
栓数抽查10%，且不应少于2个。

专业资料整理。

高强度螺栓施工扭矩值参考表
说明：根据高强度螺栓的实测扭矩系数（检测报告的扭矩系数）调整实测扭矩系数值即可得施工终拧扭矩钢结构用大六角高强度螺栓连接副的施工扭矩是根据实测的扭矩系数进行计算而得的，即为了满足规范中
所
规定的预拉力值要求，根据试验所获得的真实的扭矩系数用GB50205-2001附录中的计算公式计算而得。

详见《钢
结构工程施工质量验收规范》（GB50205-2001）第65页“附录B 紧固件连接工程检验项目”中的第条规
定。

其计算公式为：终拧扭矩值＝扭矩系数X施工预拉力值标准值X螺栓公称直径。

Tc=K X Pc X d
Tc—终拧扭矩值（N・m
Pc—施工预拉力值标准值（KN）,见表1;若蓝图中有设计预拉力值则Tc=K X （Pc+△ P）X d,A P （预拉力损失值，一般设计为预拉力的5~10%
K-扭矩系数~，详见高强螺栓质保单或高强螺栓连接副试验报告
d —螺栓公称直径（mrj）
表1高强度螺栓连接副施工预拉力标准值Pc （kN）
N • m
表2 终拧扭矩值参考范围Tc （
2、初拧扭矩值To可按取值；
3、扭矩法检验方法：在螺尾端头和螺母相对位置划线，将螺母退回60°左
右，用扭矩扳手测定拧回至原来位置时的扭矩值。

该扭矩值与Tc值的
偏差在10%以内为合格；
4、检查数量：按节点数抽查10%且不应少于10个；每个被抽查节点按螺
栓数抽查10%且不应少于2个。

高强螺栓扭矩值计算方法：
Tc=K×Pc×d
Tc－终拧扭矩值（N·m）
Pc－施工预拉力值标准值(KN)，见表1；若蓝图中有设计预拉力值则Tc=K×(Pc+ΔP)×d，ΔP（预拉力损失值，一般设计为预拉力的5~10%）
K－扭矩系数0.11~0.15，详见高强螺栓质保单或高强螺栓连接副试验报告
d－螺栓公称直径（mm）
注：1、Tc原则上要计算获得，取大致值时：k可取0.129，Pc取标准值；
2、初拧扭矩值To可按0.5Tc取值；
3、扭矩法检验方法：在螺尾端头和螺母相对位置划线，将螺母退回60°左
右，用扭矩扳手测定拧回至原来位置时的扭矩值。

该扭矩值与Tc值的
偏差在10%以内为合格；
4、检查数量：按节点数抽查10%，且不应少于10个；每个被抽查节点按螺
栓数抽查10%，且不应少于2个。

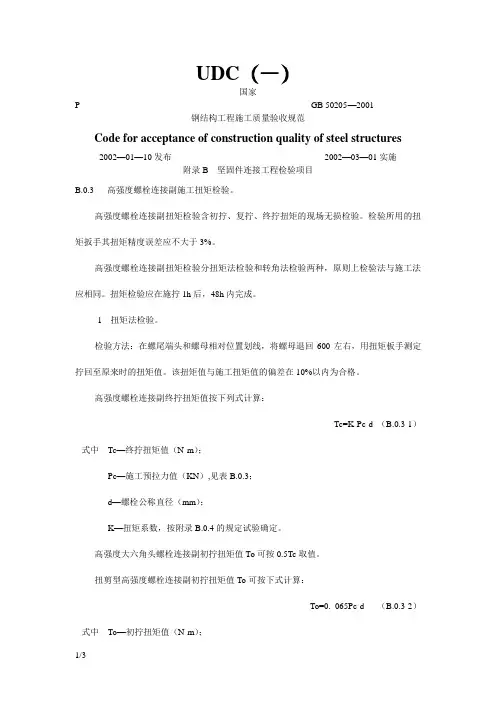

UDC中华人民共和国国家标准P GB 50205—2001 钢结构工程施工质量验收规范Code for acceptance of construction quality of steel structures 2002—01—10发布2002—03—01实施附录B 坚固件连接工程检验项目B.0.3 高强度螺栓连接副施工扭矩检验。

高强度螺栓连接副扭矩检验含初拧、复拧、终拧扭矩的现场无损检验。

检验所用的扭矩扳手其扭矩精度误差应不大于3%。

高强度螺栓连接副扭矩检验分扭矩法检验和转角法检验两种，原则上检验法与施工法应相同。

扭矩检验应在施拧1h后，48h内完成。

1扭矩法检验。

检验方法：在螺尾端头和螺母相对位置划线，将螺母退回600左右，用扭矩板手测定拧回至原来时的扭矩值。

该扭矩值与施工扭矩值的偏差在10%以内为合格。

高强度螺栓连接副终拧扭矩值按下列式计算：T c=K·P c·d （B.0.3-1）式中Tc—终拧扭矩值（N·m）；Pc—施工预拉力值（KN）,见表B.0.3；d—螺栓公称直径（mm）；K—扭矩系数，按附录B.0.4的规定试验确定。

高强度大六角头螺栓连接副初拧扭矩值T o可按0.5T c取值。

扭剪型高强度螺栓连接副初拧扭矩值To可按下式计算：To=0. 065Pc·d （B.0.3-2）式中To—初拧扭矩值（N·m）；Pc—施工预拉力标准值（KN）,见表B.0.3；d—螺栓公称直径（mm）；2转角法检验。

检验方法：1）检查初拧后在螺母与相对位置所画的终拧起始线和终止线所夹的角是否达到规定值。

2）在螺尾端头和螺母相对位置画线，然后全部缷松螺母，在按规定的初拧扭矩和终拧角度重新拧紧螺栓，观察与原划线是否重合。

终拧转角偏差在10o以内为合格。

终拧转角与螺栓的直径、长度等因素有关，应由试验确定。

3扭剪型高强度螺栓施工扭矩检验。

检验方法：观察尾部梅花头拧掉情况。
