激光对射说明书

反射式激光探测器使用说明第一章技术特点说明艾礼富-维安达斯系列反射式激光探测器（发明专利号：ZL.201520316071.2)采用808nm不可见光作为探测光源（也可以定做650nm红色可见激光），利用激光源高度集中的特性，通过与配套的反射板配合，将激光发射器和激光接收器设计在同一个探测器上，达到对射式激光探测器一样的应用效果；可广泛应用于不方便两侧布线或不方便取电的通道、厂区入口、铁路、公路、河边等场所的入侵防范，或者交通检测、计量检测等场所；反射式激光探测器内部采用本公司专利技术的自动光能量记忆技术（ALM）和AGC自动增益控制电路，使得维安达斯系列激光探测器可广泛应用于各种复杂环境，彻底杜绝由于小动物或者其他环境因素（风霜雨雪雾等）引起的误报。

激光作为一种能量高度集中的光源，早期应用于航空航天及军工设施中；维安达斯系列激光入侵探测器采用军工级的激光发射和接收器件作为探测器的主要部件，使产品在探测距离，抗干扰，稳定性各方面都优于传统的主动红外红外对射、红外光栅等探测器，因此一经面世即受到各界用户的广泛应用和肯定，目前已经成功应用于机场、地铁、国界线、大型项目重点设备保护现场、各种训练场、工厂周界、养殖场等，是现代安防领域重要的入侵探测器。

技术特点和优势：1、采用不可见激光源与反射板结合，形成对射式激光探测器一样的可靠的隐形防范效果；2、采用单边布线、单边供电方式，施工成本和难度大大降低；3、由于激光射线能量高度集中，抗自然界环境变化引起的干扰能力超强，探测器经安装调试合格后，工作状态非常稳定；4、当探测器具有两个光束回路以上时，可根据现场情况选择单个回路阻断报警模式或者两个回路同时阻断报警模式，可杜绝小体积的物体经过探测器隐形防线之间可能引起的报警；5、可广泛适用于不方便两侧布线或取电的通道、出入口、铁路、公路、河边等场所的入侵防范，也可用于交通检测、计量检测等场所；解决了安防工程项目中之前很多难以解决的技术和施工难题；第二章技术参数品牌：VOANDOS 维安达斯型号ABJ-xxx-xF产品名称激光入侵探测器激光波长650nm或808nm警戒距离≤100米警戒层数单层或多层（可根据客户需求定制）报警源单光束/两光束同时遮断报警报警信号继电器开关量供电电压DC12V±10% 工作电流发射端：≥140mA （由光束数量决定）输出方式常闭,干触点外壳材质304不锈钢响应时间≥10mS 接收角度±30°发射光轴：X轴±30°Y轴±30°外形尺寸：100×100×330(mm)适应环境：-40℃～60℃防护等级：IP66第三章：产品工作示意图说明：需要进行发射机光束角度调整时，请先用螺丝刀拧开X/Y轴调整孔防水螺丝，然后用3mm一字螺丝刀伸入调整孔内进行调节第三章：安装调试1、根据需要防范的区域选好设备安装点；2、用自攻螺钉将反射板固定在和激光探测器的对面预定安装位置，反射板尽量保持垂直；将激光探测器在预定的安装位置上简单固定；连接好电源线和信号线（红色接DC 12V 正极，黑色接DC12V 负极，绿色、黄色为常闭信号输出，接报警主机或者其他控制设备）；3、由于反射式激光探测器采用的是808nm不可见激光作为探测器光源，为了提高调试效率，建议用户在傍晚或者晚上光线暗淡的时候进行调试，调试前请准备好一张A4大小白色纸板，小一字螺丝刀，十字螺丝刀，活动扳手等工具；4、对激光探测器通电（电源电压DC12V ),在探测器侧面可见探测器发射窗内有淡红色的激光；观察激光探测器蓝色的信号指示窗，如果信号指示窗内蓝色指示灯点亮，表示探测器接收窗没有收到反射回来的激光信号；5、拿一张A4大小的白色纸板以直立方式在探测器前方2米左右上下左右移动，纸板上是否有红色条状激光斑，当纸张上出现条状红色光斑，表示激光探测器发出的激光射线与纸板位置在一条直线上；测试者保持纸板直立，边往后退，边观察纸板上的光斑；在15米左右处，观察探测器---纸板----反射板是否在一条直线上，如果不是在一条直线上，请拔出探测器背面的X轴、Y轴调整螺丝孔的胶塞，用一字螺丝刀伸入调整孔内，调整X轴或者Y轴的调整螺丝，探测器的激光射线会随着手动调整，左右或者上下移动；边调整边观察，如果观察到激光射线与反射板在一条直线上，就暂停调整；6、测试者继续拿纸板往后退，保持激光射线光斑在纸板上可见，一直退到反射板附近，如果此时白纸板上的激光射线光斑位置与反射板位置明显不符，继续调整探测器X轴或Y轴的调整螺丝，直至激光射线光斑刚好投射在反射板上；只要激光射线投射到反射板上，激光射线就会被反射板反射回到激光探测器端，此时激光探测器上的蓝色指示灯就会熄灭，表示激光探测器已经收到反射回来的激光信号。

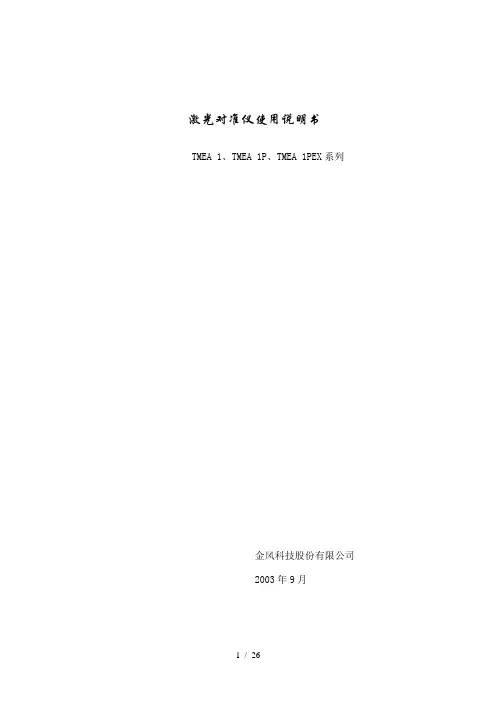

激光对准仪使用说明书TMEA 1、TMEA 1P、TMEA 1PEX系列金风科技股份有限公司2003年9月目录1安全要求2 介绍3工具4 使用说明5 结果输出6 高级用法7 维护1 安全要求1.1 TMEA 1、TMEA 1P系列的要求●开始工作前务必关闭驱动仪器的电源开关●勿将仪器暴露在有尖锐手柄和重型冲击的环境中●通读操作说明并严格遵守●本仪器使用两个输出功率在一毫瓦以下的激光二极管，切勿直接凝视激光发射器。

●经常性地校准仪器●勿将激光束对准人的眼睛●打开测量单元的外壳可能导致有害光线外泄，将使保证书失效●在有爆炸危险的场合不应使用本仪器●勿将仪器暴露在高湿度的环境下，仪器勿直接接触水●所有的维修工作都应由SKF维修店来操作1.2TMEA 1PEX系列的要求●开始工作前务必关闭驱动仪器的电源开关●勿将仪器暴露在有尖锐手柄和重型冲击的环境中●通读操作说明并严格遵守●本仪器使用两个输出功率在一毫瓦以下的激光二极管，切勿直接凝视激光发射器。

●经常性地校准仪器●勿将激光束对准人的眼睛●打开测量单元的外壳可能导致有害光线外泄，将使EX比率和保证书失效●打开显示单元将使EX比率和保证书失效●勿将仪器暴露在高湿度的环境下，仪器勿直接接触水●仪器只能在经过证明的固有安全区内使用●勿将打印机带入固有安全区●在固有安全区内勿拆卸和更换显示单元的电池●勿将手提箱带入固有安全区●只能使用指定类型的电池，详见第三章●所有的维修工作都应由SKF维修店来操作2 介绍机器轴类零件的精确对准极其重要，它避免了轴承的过早失效、轴的疲劳、密封和震动等问题的发生，并且减少了过热和额外的能量损耗问题的发生。

SKF激光对准仪为机器的两个旋转单位的调整提供了一种既方便又精确的办法，可使设备的主轴在一条直线上。

SKF激光对准仪是TMEA 1P系列的牌号，它支持打印端口和打印机，可获得测量结果的文档输出。

另外，TMEA 1P系列有一个固有的安全版本，它被指定为TMEA 1PEX系列，归为EEx ib IIC T4级别。

激光对准仪使用说明书TMEA 1、TMEA 1P、TMEA 1PEX系列金风科技股份有限公司2003年9月目录1安全要求2 介绍3工具4 使用说明5 结果输出6 高级用法7 维护1 安全要求1.1 TMEA 1、TMEA 1P系列的要求●开始工作前务必关闭驱动仪器的电源开关●勿将仪器暴露在有尖锐手柄和重型冲击的环境中●通读操作说明并严格遵守●本仪器使用两个输出功率在一毫瓦以下的激光二极管，切勿直接凝视激光发射器。

●经常性地校准仪器●勿将激光束对准人的眼睛●打开测量单元的外壳可能导致有害光线外泄，将使保证书失效●在有爆炸危险的场合不应使用本仪器●勿将仪器暴露在高湿度的环境下，仪器勿直接接触水●所有的维修工作都应由SKF维修店来操作1.2TMEA 1PEX系列的要求●开始工作前务必关闭驱动仪器的电源开关●勿将仪器暴露在有尖锐手柄和重型冲击的环境中●通读操作说明并严格遵守●本仪器使用两个输出功率在一毫瓦以下的激光二极管，切勿直接凝视激光发射器。

●经常性地校准仪器●勿将激光束对准人的眼睛●打开测量单元的外壳可能导致有害光线外泄，将使EX比率和保证书失效●打开显示单元将使EX比率和保证书失效●勿将仪器暴露在高湿度的环境下，仪器勿直接接触水●仪器只能在经过证明的固有安全区内使用●勿将打印机带入固有安全区●在固有安全区内勿拆卸和更换显示单元的电池●勿将手提箱带入固有安全区●只能使用指定类型的电池，详见第三章●所有的维修工作都应由SKF维修店来操作2 介绍机器轴类零件的精确对准极其重要，它避免了轴承的过早失效、轴的疲劳、密封和震动等问题的发生，并且减少了过热和额外的能量损耗问题的发生。

SKF激光对准仪为机器的两个旋转单位的调整提供了一种既方便又精确的办法，可使设备的主轴在一条直线上。

SKF激光对准仪是TMEA 1P系列的牌号，它支持打印端口和打印机，可获得测量结果的文档输出。

另外，TMEA 1P系列有一个固有的安全版本，它被指定为TMEA 1PEX系列，归为EEx ib IIC T4级别。

激光对中仪最全操作说明激光对准仪是一种常用于建筑施工和测量领域的仪器设备，可用于室内外定位和对齐作业。

以下是激光对准仪的最全操作说明，包括仪器的使用方法、注意事项和常见故障排除方法。

一、激光对准仪的结构和使用方法1.激光对准仪的结构激光对准仪一般由以下几个部分组成：主体、液晶显示屏、控制按钮、激光头、电池仓等。

仪器的使用方法通常通过液晶显示屏和控制按钮进行操作。

2.准备工作(1)选择合适的位置进行测量，确保环境光线适中，避免阳光直射或强烈的光源照射。

(2)检查电池电量，确保电池充足，避免因电量不足导致测量不准确。

3.激光对准仪的基本使用方法(1)打开激光对准仪的电源开关，待仪器启动完成后，屏幕上会显示出相关信息。

(2)通过控制按钮进行模式选择，包括水平激光、垂直激光、全方位激光等模式。

(3)调整仪器位置，使得仪器上的激光头对准测量目标位置。

(4)观察激光头发出的激光线，根据需要进行调整，确保激光线对准目标位置。

(5)完成测量后，关闭激光对准仪的电源开关，将仪器放置在干燥通风的地方。

二、激光对准仪的注意事项1.避免阳光直射：阳光直射会干扰激光对准仪的测量结果，因此在使用时要避免阳光直射，选择合适的位置进行测量。

2.避免强烈光源照射：强烈的光源照射会干扰激光对准仪的激光线，导致测量不准确，因此也要避免强烈光源的照射。

3.电池使用与更换：检查电池电量，确保电池充足。

若电池电量不足，应先更换电池再进行测量，避免电池电量不足导致测量不准确。

三、激光对准仪常见故障排除方法1.仪器无法启动或显示异常2.激光线不准确或不稳定3.激光对准仪无法正常工作。

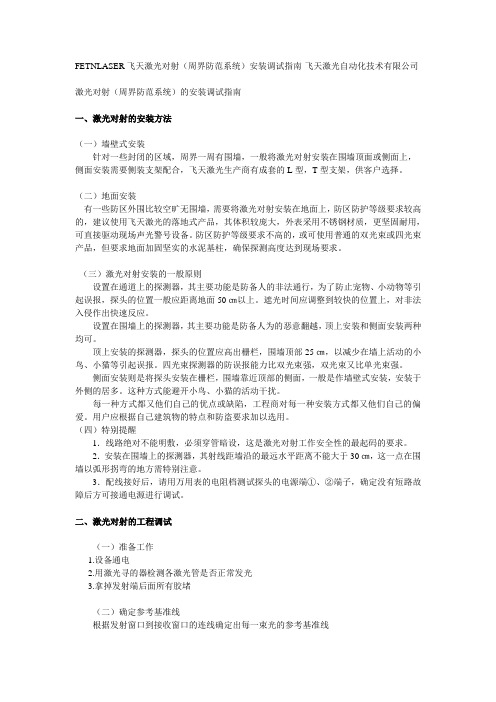

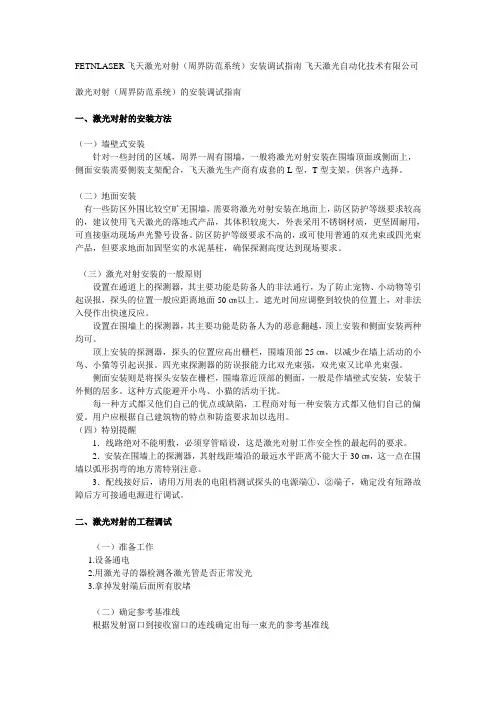

FETNLASER飞天激光对射（周界防范系统）安装调试指南-飞天激光自动化技术有限公司激光对射（周界防范系统）的安装调试指南一、激光对射的安装方法（一）墙壁式安装针对一些封闭的区域，周界一周有围墙，一般将激光对射安装在围墙顶面或侧面上，侧面安装需要侧装支架配合，飞天激光生产商有成套的L型，T型支架，供客户选择。

（二）地面安装有一些防区外围比较空旷无围墙，需要将激光对射安装在地面上，防区防护等级要求较高的，建议使用飞天激光的落地式产品，其体积较庞大，外表采用不锈钢材质，更坚固耐用，可直接驱动现场声光警号设备。

防区防护等级要求不高的，或可使用普通的双光束或四光束产品，但要求地面加固坚实的水泥基柱，确保探测高度达到现场要求。

（三）激光对射安装的一般原则设置在通道上的探测器，其主要功能是防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱。

用户应根据自己建筑物的特点和防盗要求加以选用。

（四）特别提醒1．线路绝对不能明敷，必须穿管暗设，这是激光对射工作安全性的最起码的要求。

2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，这一点在围墙以弧形拐弯的地方需特别注意。

3．配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。

二、激光对射的工程调试（一）准备工作1.设备通电2.用激光寻的器检测各激光管是否正常发光3.拿掉发射端后面所有胶堵（二）确定参考基准线根据发射窗口到接收窗口的连线确定出每一束光的参考基准线（三）校正激光方向1.分别在2m、5m、10m、20m处校正激光发射方向，使发射端几光束与之前设定的参考线重合。

技术规格标准配置1安全遵守产品安全操作规则，注意所有安全提示。

忽略安全提示可能会造成人身伤害，火灾与设备损坏。

请勿拆开，维修或用不当的方式使用设备。

否则Fixturlaser不承担相关责任。

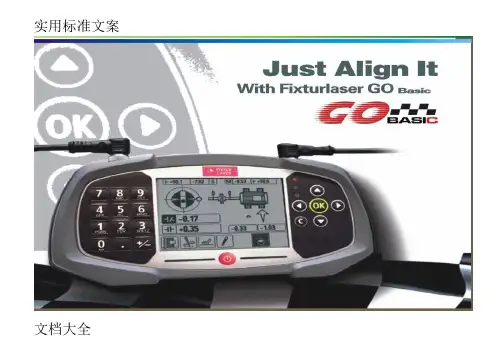

激光防护Fixturlaser GO使用功率小于1.0mW的激光二极管，激光等级为2级•请勿直视激光发射器•请勿将激光射向人眼电源Fixturlaser GO采用三节1.5V C型碱性电池或1.2V 镍氢充电电池。

请使用高性能碱性电池。

长时间不使用请取出电池。

使用其它电池有可能导致设备损坏或人身伤害操作电池时请小心，否则会产生灼伤。

使用时请勿拆卸，请远离热源。

电池损坏或漏液时请小心污染环境。

请循守当地法规处理废旧电池。

2保养请使用湿棉布或棉签擦拭系统。

激光接收器请使用酒精擦拭。

请勿使用抽纸，会导致接收器刮伤。

请勿使用丙酮请保持激光二极管缝隙，接收器表面，连接线清洁，无油污。

显示单元应预防刮伤。

不使用时请盖上电缆盖3主菜单Fixturlaser GO根据您的需要提供不同的程序。

按下红色启动按钮启动系统，主菜单会显示。

在主菜单中您可以找到内存管理与环境设定。

用方向键选择所需程序，并使用OK按钮确认。

水平轴对中垂直轴对中内存管理Memory Manager系统功能环境设定电量显示关机4水平转轴对中介绍轴对中：测定和调整两台连接设备，使其旋转中心共线。

水平对中的调整是通过调整设备前后脚的高低和水平位移，使其达到公差允许值。

系统有两个测量单元，分别固定在两个轴上，旋转轴到不同位置，系统会技术两轴的相对位移，并显示对中结果和调整建议。

测量结果可保存预对中功能为获得最佳的对中效果，需在测量之前做一些检查工作以保证获得精确测量数据。

去现场之前，请检查下列要求：•安全规则？•测量公差？•是否有动态位移补偿？•安装条件是否受限？•测量轴是否可旋转？•所需垫片尺寸安装对中系统之前请检查设备底座，螺丝与垫片情况以及是否有空间限制目测检查完成后，考虑以下情况•设备已关机，安全标识已放置。

便携式激光对射探测器功能说明书
便携式激光对射探测器是我公司专为交通事故现场警戒保护、贵重设备临时保护、重要物资临时堆放保护、重点区域临时保护等需求而设计的一种新型激光探测器。

利用便携式激光探测器可在零布线施工的情况下，快速实现对目标区域形成警戒保护；并可与我公司便携式无线报警接收器配套使用，形成一套功能强大的无线报警系统。

性能特点：
1、精选优质304不锈钢外壳，抗撞击、抗外力破坏及恶劣气候影响；
2、采用650nm可见激光作为探测器光源，警示效果更好，现场对准更快捷；
3、单光束/双光束遮断报警可选，适应各种环境应用，真正实现零误报；。

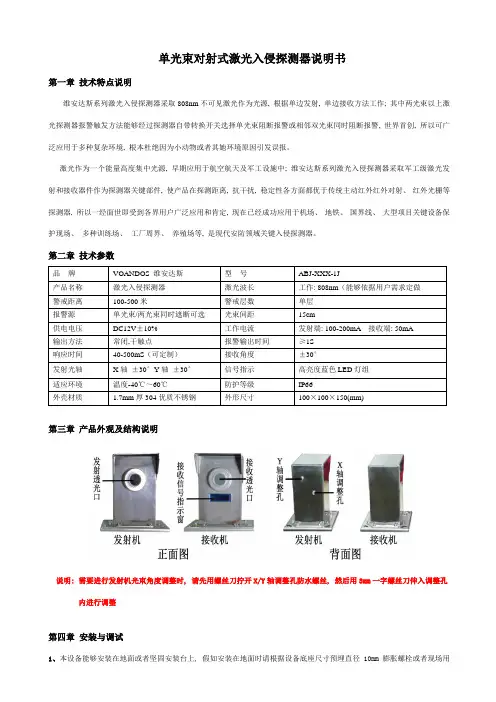

单光束对射式激光入侵探测器说明书第一章技术特点说明维安达斯系列激光入侵探测器采取808nm不可见激光作为光源, 根据单边发射, 单边接收方法工作; 其中两光束以上激光探测器报警触发方法能够经过探测器自带转换开关选择单光束阻断报警或相邻双光束同时阻断报警, 世界首创, 所以可广泛应用于多种复杂环境, 根本杜绝因为小动物或者其她环境原因引发误报。

激光作为一个能量高度集中光源, 早期应用于航空航天及军工设施中; 维安达斯系列激光入侵探测器采取军工级激光发射和接收器件作为探测器关键部件, 使产品在探测距离, 抗干扰, 稳定性各方面都优于传统主动红外红外对射、红外光栅等探测器, 所以一经面世即受到各界用户广泛应用和肯定, 现在已经成功应用于机场、地铁、国界线、大型项目关键设备保护现场、多种训练场、工厂周界、养殖场等, 是现代安防领域关键入侵探测器。

第二章技术参数品牌VOANDOS 维安达斯型号ABJ-XXX-1J产品名称激光入侵探测器激光波长工作: 808nm（能够依据用户需求定做警戒距离100-500米警戒层数单层报警源单光束/两光束同时遮断可选光束间距15cm供电电压DC12V±10% 工作电流发射端: 100-200mA 接收端: 50mA输出方法常闭,干触点报警输出时间≥1S响应时间40-500mS（可定制）接收角度±30°发射光轴X轴±30°Y轴±30°信号指示高亮度蓝色LED灯组适应环境温度-40℃～60℃防护等级IP66外壳材质 1.7mm厚304优质不锈钢外形尺寸100×100×150(mm)第三章产品外观及结构说明说明: 需要进行发射机光束角度调整时, 请先用螺丝刀拧开X/Y轴调整孔防水螺丝, 然后用3mm一字螺丝刀伸入调整孔内进行调整第四章安装与调试1、本设备能够安装在地面或者坚固安装台上, 假如安装在地面时请根据设备底座尺寸预埋直径10mm膨胀螺栓或者现场用螺栓固定, 固定时能够采取水平仪作为辅助工具, 使探测器尽可能保持水平及垂直; 当探测器计划安装在围墙或者护栏外侧时, 请根据探测器底座孔位尺寸制作安装支架, 安装支架强度必需能确保探测器在户外长久工作不变形, 不晃动, 。

激光对射产品安装、接线说明
激光对射作为周界安防产品越来越被人们熟知，但是安装却是不太熟悉，今天我们就一起来看看激光对射产品如何接线、安装吧！
激光对射产品有单光束、双光束、三光束、四光束或定制多种光束可选，有三种安装方式，可以根据使用环境选择适合的方式安装。

安装配件
膨胀螺丝、安装支架、包塑软管、防爆软管、软管接头
安装注意事项
一、请勿在以下场所安装：
1. 受季节因素影响，树木、杂草等会阻断光束的场所
2. 阳光或汽车前灯等强光直射于接收端的场所;
3. 地基不稳定，易晃动的场所
4. 污水容易溅到的场所
二、水泥基座埋设
水泥基座500(L) x 500(W) x 400(H)mm周围埋土必须夯实，防止日后沉歪。

三、安装位置严防死角
接线
设备维护
1、杂草、树木等障碍物
维护方法：清除防线上杂草、树木枝叶、塑料袋等障碍物
维护周期：1周
2、发射及接收镜盖
维护方法：将发射与接收镜盖卸下，用干净绒布擦拭
维护周期：3个月
3、功能测试
维护方法：横向阻断激光光束来判断设备是否正常工作
维护周期：6个月
4、偏光校正
维护方法：用激光寻的器校正
维护周期：6个月
激光对射作为新一代周界防范产品，有着比红外对射更精准、探测距离长、使用寿命久的优点，也渐渐走进各行各业，安装的问题大可不用过于担心，一般会有厂家派出技术员来安装，后期维护也很方便，只要定期检查相应的项目就可以了~。

关于激光对射报警系统激光对射报警系统:激光对射报警系统采用了808nm波长不可见光激光技术，容易隐蔽布防，可以垂直或水平安装在防范区域内。

激光不会象无线电波、红外光那样，受到背景、不同温度物体的干扰，激光的穿透力强、误报率非常低。

防范距离远不受外界背景光的影响和干扰，在烈日下布防也不影响产品性能。

可以根据使用要求，调整探测距离，产品美观大方、安装调试方便、防水性能好适合用在室内、野外、户外等布防作业环境。

可全天候工作。

此系统产品己经通过中国公安部的质量合格认证。

应用范围广:可以广泛的应用在铁路、地铁、厂矿企业、大型油田油库、码头、图书馆、电力、博物馆、展览馆、学校、养殖场、机场警戒、监狱设防、军事重地、军械边防国境线戒备等需要重点加强监控防范、保安、防盗、边防越界、户外围场等所外环境。

激光对射报警系统的特点1.探测距离远，误报率低激光入侵探测系统与同类主动探测系统相比，对恶劣气候环境的适应性显著增强。

激光束发射的功率密度大，发散角小，光束集中，方向性好，使用同等功率器件的条件下，在百米处，目标接收激光光束的功率密度是红外发光二极管光束的数倍。

因而穿透雨、雪、雾、风沙能力强，极大降低了误报率。

2.抗干扰性强，对其它设备无干扰激光报警系统自身抗电磁干扰性强，并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。

由于激光发散角小，光束集中，光束只在闭路中传输，当用多组激光探测器在直线方向接续传输或小转折角传输时。

均无红外线探测器所产生的相互串扰现象，从而消除此时红外线探钡(器产生的漏报警。

对周围环境无任何光散射、污染。

3.防范性强可实施连续交叉布防，无互相干扰的问题;可实施多道独立的光束平面、空间立体分布。

4.调整简单、适应性广1)激光对射报警系统的响应时间，可通过接收器电源板上的2路拨码开关进行200ms, 400ms, 600ms, 800ms的选择。

·2)可在一40 0C -}- 70℃的环境下正常工作，无需任何电加热器。
