H3CS-WLAN培训总结12月17日到12月20日期间,我参加了H3C公司组织的H3CS-WLAN培训。
WLAＮ就是无线局域网，有线局域网是当今局域网的主体，无线局域网作为有线网的扩充或特殊环境下的应用而存在。
无线网络项目的价值不应该仅仅体现在项目的规模及利润上，也是形成良好客户关系统的一种渠道。
下。
H3CS-WLAN培训只包括《构建H3C无线网络》一门课程。
课程主体可以分为三部分：无线技术理论知识；H3C无线产品特性与应用部署；无线网络工程实施及勘测设计。
下面分别对相应知识点及注意事项做一下介绍，具体相关知识请见考回来的培训资料。
无线技术理论知识几种主要的WLAN技术IrDA(红外线)、Ｂlue Tooth（蓝牙）、802.11系列。
红外线只能进行点到点的通讯，是一种可视技术。
蓝牙是一种近距离无线传输技术，理想传输范围为10cm-10m带宽为1M/S。
采用802.11协议族的WLAN设备覆盖距离广、传输速率高是目前世面上的主流产口。
802.11协议的发展IEEE在1997年发布了第一个WLAN的802.11国际标准，并在后续几年中在802.11标准基础上相继衍生推出了包括802.11b、802.11a、802.11g等多种物理层技术。
基于802.11、802.11b技术的产品已经逐渐被802.11a、802.11g的产品所取代。
目前国内802.11g的产品占据了市场的主流。
基于802.11b与802.11g协议的产品互通兼容(都使用2.4GHz频率段)，802.11a与802.11g使用了OFDM调制技术，最大物理发送速度可以达大54M，而802.11b 使用的调制技术是DSSS最大发送速度只有11M。
无线布网的信道使用：802.11b/11g定义了14个信道，相邻信道有相互交叠的频率段，在无线布网中如果同时使用有交叠频段的信道，会有信号干扰，只能选择没有干扰的信道使用。
如1、６、11；2、7、12；3、8、13；4、9、14，以上４种组合使用不会产生干扰。
H3C路由交换认证培训●H3CNE培训●H3CSE培训●H3CTE培训一、H3CNE培训H3CNE（H3C Certified Network Engineer，H3C认证网络工程师）认证主要定位于中小型网络的规划、设计、配置与维护，通过H3CNE 认证，将证明您对数据通信网络有全面深入的了解，掌握面向中小型企业的网络通用技术，并具备设计中小企业网络以及使用H3C网络设备实施您的设计的能力。
构建中小企业网络V6.0教材大纲构建中小企业网络（V6.0）H3CNE就业前景网络管理员。
网络助理工程师。
H3C公司代理商工程师。
H3C公司培训合作伙伴教师。
H3C公司产品操作维护人员和技术支持人员。
H3CNE入学要求熟悉计算机操作、Windows操作界面。
了解数据通信网络基本原理及常用网络设备。
对TCP/IP协议有一定了解。
H3CNE培训目标完成此培训学员能够：掌握网络通信的基本原理和TCP/IP协议原理。
掌握路由器和以太网交换机的原理和配置方法。
掌握广域网协议的原理、配置和维护。
掌握IP路由和路由协议的基本工作原理和配置方法。
承担中低端路由器的安装、配置和维护工作。
处理路由器的网络连接和软件配置方面的常见故障。
H3CNE培训课程课程编号课程名称HL-001 计算机网络基础HL-002 H3C网络设备操作入门HL-003 配置局域网交换HL-004 高级TCP/IP知识HL-005 配置IP路由HL-006 配置安全的分支网络HL-007 广域网接入和互连H3CNE培训内容网络基础知识、OSI七层参考模型、TCP/IP模型。
IP子网划分及主要TCP/IP协议的工作原理。
典型局域网、广域网技术。
路由器和以太网交换机工作原理和基本配置方法。
IP路由和路由协议原理及配置。
用访问控制列表进行包过滤。
地址转换的原理及配置。
ISDN和DCC的基础知识。
H3CNE培训方式课堂讲授与上机操作。
H3CNE的课程特色理论与实践结合，现场全面接触H3C网络设备，使学员达到真正的技术操作水平。

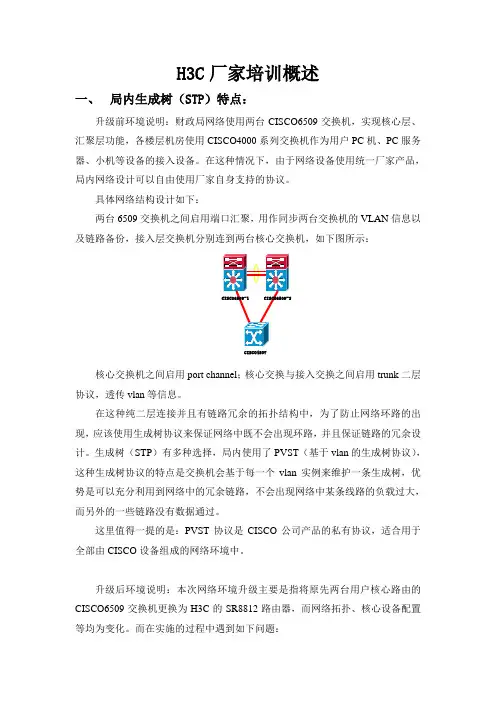

H3C厂家培训概述一、局内生成树（STP）特点：升级前环境说明：财政局网络使用两台CISCO6509交换机，实现核心层、汇聚层功能，各楼层机房使用CISCO4000系列交换机作为用户PC机、PC服务器、小机等设备的接入设备。
在这种情况下，由于网络设备使用统一厂家产品，局内网络设计可以自由使用厂家自身支持的协议。
具体网络结构设计如下：两台6509交换机之间启用端口汇聚，用作同步两台交换机的VLAN信息以及链路备份，接入层交换机分别连到两台核心交换机，如下图所示：CISCO4507核心交换机之间启用port channel；核心交换与接入交换之间启用trunk二层协议，透传vlan等信息。
在这种纯二层连接并且有链路冗余的拓扑结构中，为了防止网络环路的出现，应该使用生成树协议来保证网络中既不会出现环路，并且保证链路的冗余设计。
生成树（STP）有多种选择，局内使用了PVST（基于vlan的生成树协议），这种生成树协议的特点是交换机会基于每一个vlan实例来维护一条生成树，优势是可以充分利用到网络中的冗余链路，不会出现网络中某条线路的负载过大，而另外的一些链路没有数据通过。
这里值得一提的是：PVST协议是CISCO公司产品的私有协议，适合用于全部由CISCO设备组成的网络环境中。
升级后环境说明：本次网络环境升级主要是指将原先两台用户核心路由的CISCO6509交换机更换为H3C的SR8812路由器，而网络拓扑、核心设备配置等均为变化。
而在实施的过程中遇到如下问题：1、H3C核心设备无法配置PVST；2、H3C启用MST后对于级联的设备拓扑会造成网络故障；对于第一个问题，由于PVST是CISCO公司的私有协议，所以在把核心路由设备更换为其他厂家的产品之后，不可避免的需要更换局内使用的生成树协议。
MST（多生成树）可以很好的向后支持PVST等协议，所以在不改变原有设备的设计下，实施人员首先想到了将核心路由启用MST。
H3C WiFi网络部署督导服务WiFi 网络部署督导服务产品背景12WiFi 网络部署督导服务产品内涵WiFil 网络部署督导服务交付界面WiFi 网络部署督导服务操作指导234无线督导服务产品化背景无线勘测工作不够专业和尽职✓项目下单后，无线部署前期的实际站点勘测工作欠缺专业指导，且客户需求尽职调研不够充分无线部署方案设计不合理✓无线部署整体方案在方案合理性和先进性方面欠缺有效指导和审核无线工程实施、开局和调优品质低✓工程界面规范性和合理性、开局状况、无线调优这些实施工作缺乏监控和指导无线项目验收把关不严和标准过时✓无线项目验收缺乏闭环技术把关指导，验收标准未能与业务需求匹配，存在隐患WiFi 网络部署督导服务产品背景12WiFi 网络部署督导服务产品内涵WiFil 网络部署督导服务交付界面WiFi 网络部署督导服务操作指导234WiFi网络部署督导服务产品定义WiFi网络部署督导服务产品旨在提高WiFi网络部署实施的整体品质。
基于专业化的无线监督和指导工作，实现无线项目交付在项目下单后的现场勘测、方案设计、开局和调优以及验收四个环节上的质量把关，且该服务以捆绑销售的方式进行落地。
•该服务产品元素：–交付责任主体是原厂一线；–交付合作方包括专业化的无线督导服务商；–交付对象符合捆绑销售对象的无线医疗、教育、商超等项目；–交付手段通过在关键节点进行技术性监督和指导完成；–交付结果为各个环节的工作记录和指导交付件。
WiFi 网络部署督导服务产品背景12WiFi 网络部署督导服务产品内涵WiFil 网络部署督导服务交付界面WiFi 网络部署督导服务操作指导234WiFi 网络部署督导服务交付界面整体对服务交付质量负责，并对转包项目进行监控、指导和主体负责市场VS 服务（需求方）（一线&服务商）提供项目信息及客户信息协助；提供必要的协助和评价。
需求解析精确技术指导准确责任分工明确WiFi 网络部署督导服务产品背景12WiFi 网络部署督导服务产品内涵WiFil 网络部署督导服务交付界面WiFi 网络部署督导服务操作指导234•原厂一线为责任主体•PSD 系统监控过程•交付件归档且评审•考核可量化闭环交付过程管理及责任归属•服务商考试遴选•服务项目按需要转包•服务商交付考核•办事处监控及PSD 系统监控服务商工作考核和监控指导•随项目下单•基于PSD 系统管理；•交付件评审；•交付结果可评价交付闭环，过程可追溯•无线勘测；•方案审核；•优化指导；•验收指导原厂承担监督和指导责任项目下单后的勘测指导及AP 布点方案复核项目下单后的勘测指导及AP 布点方案审核项目下单后，进行实际站点勘测指导协助进行现场站点勘察指导。
H3C WX6103无线控制器开局指导ISSUE 2.5日期：2008-10-23H 3C版权所有开局前言l 按照设备附带的安装指导安装控制器l 按照AP 设备附带的工作模式切换指导调试APl 明确项目共安装AP 数量，确认是否需要licensel 确保控制器和AP 版本的对应关系l 在安装之前要确保AP 已经在控制器上注册成功再上架安装，避免出现注册失败后，增加工作量H 3C版权所有n WX6103产品介绍n WX6103的主控板和交换板之间关系n WX6103与AP 软件版本配套关系n WX6103 License 升级n 无线交换机典型组网与配置n WX6103的Web 配置功能n 相关资料下载途径目录H 3C版权所有WX6103产品介绍WX6103无线控制器可管理AP 最多至640，和WX6103定位于中小企业不同，它适于中大型企业或者城域网部署。
S7500E 和S9500的无线业务板卡功能配置需求和WX6103相同，开局可参考WX6103。
注意：交换板和主控板槽位不能混插！H 3n WX6103产品介绍n WX6103的主控板和交换板之间关系n WX6103与AP 软件版本配套关系n WX6103 License 升级n 无线交换机典型组网与配置n WX6103的Web 配置功能n 相关资料下载途径目录H 3C版权所有WX6103的主控板和业务板之间是通过二层通道连接起来的1个主控板有1个Ten-GigabitEthernet端口（10G口）1个交换板有2个Ten-GigabitEthernet端口（10G口）例如：对于一个安插了1个交换板和2个主控板的WX6103来说，主控板和业务板之间有的端口对于关系如下：交换板的Ten-GE0/1端口对应1号槽位中的主控板的Ten-GE端口交换板的Ten-GE0/2端口对应2号槽位中的主控板的Ten-GE端口例如：WX6103的2号槽位的主控板和业务板之间通过VLAN 1、2、10、33、60主控板上的10GE 端口配置：[wx6103-Ten-GigabitEthernet2/0/1]display this #interface Ten-GigabitEthernet2/0/1port link-type trunkport trunk permit vlan 1 to 2 10 33 60#交换板（业务板）上对应的10GE 端口配置：[switch-Ten-GigabitEthernet0/0/2]display this #interface Ten-GigabitEthernet0/0/2port link-type trunkport trunk permit vlan 1 to 2 10 33 60#主控板和交换板之间是通过背板上的10GE 口相连，这两个接口配置为Trunk 类型，通过相应的VLAN ，就可保证交换板和主控板正常通信。
