浅谈低压电容器无功补偿的技术与经济性

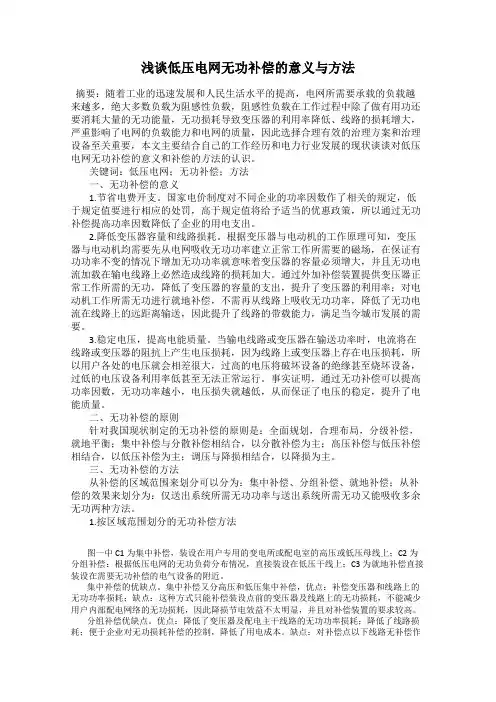

浅谈低压电网无功补偿的意义与方法摘要：随着工业的迅速发展和人民生活水平的提高，电网所需要承载的负载越来越多，绝大多数负载为阻感性负载，阻感性负载在工作过程中除了做有用功还要消耗大量的无功能量，无功损耗导致变压器的利用率降低、线路的损耗增大，严重影响了电网的负载能力和电网的质量，因此选择合理有效的治理方案和治理设备至关重要，本文主要结合自己的工作经历和电力行业发展的现状谈谈对低压电网无功补偿的意义和补偿的方法的认识。

关键词：低压电网；无功补偿；方法一、无功补偿的意义1.节省电费开支。

国家电价制度对不同企业的功率因数作了相关的规定，低于规定值要进行相应的处罚，高于规定值将给予适当的优惠政策，所以通过无功补偿提高功率因数降低了企业的用电支出。

2.降低变压器容量和线路损耗。

根据变压器与电动机的工作原理可知，变压器与电动机均需要先从电网吸收无功功率建立正常工作所需要的磁场，在保证有功功率不变的情况下增加无功功率就意味着变压器的容量必须增大，并且无功电流加载在输电线路上必然造成线路的损耗加大。

通过外加补偿装置提供变压器正常工作所需的无功，降低了变压器的容量的支出，提升了变压器的利用率；对电动机工作所需无功进行就地补偿，不需再从线路上吸收无功功率，降低了无功电流在线路上的远距离输送，因此提升了线路的带载能力，满足当今城市发展的需要。

3.稳定电压，提高电能质量。

当输电线路或变压器在输送功率时，电流将在线路或变压器的阻抗上产生电压损耗，因为线路上或变压器上存在电压损耗，所以用户各处的电压就会相差很大，过高的电压将破坏设备的绝缘甚至烧坏设备，过低的电压设备利用率低甚至无法正常运行。

事实证明，通过无功补偿可以提高功率因数，无功功率越小，电压损失就越低，从而保证了电压的稳定，提升了电能质量。

二、无功补偿的原则针对我国现状制定的无功补偿的原则是：全面规划，合理布局，分级补偿，就地平衡；集中补偿与分散补偿相结合，以分散补偿为主；高压补偿与低压补偿相结合，以低压补偿为主；调压与降损相结合，以降损为主。

低压无功补偿调研报告
低压无功补偿是一项重要的能源管理技术，可以提高电网供电质量，降低能耗和成本，促进可持续发展。

为了进一步了解低压无功补偿的应用状况和存在的问题，本次调研报告对相关领域进行了调查和分析。

调研结果显示，目前低压无功补偿在工业生产中应用广泛，特别是在电气设备运行过程中，容易产生无功功率。

通过无功补偿装置的安装和调节，可以将电网的无功功率控制在合理范围之内，提高电网的能耗效率。

然而，调研还发现存在一些问题，例如，低压无功补偿设备安装率较低，缺乏智能化管理和控制手段。

许多企业和机构缺乏对低压无功补偿技术的了解，对其应用潜力和经济效益认识不足。

此外，一些设备存在质量问题，使用寿命较短，运行稳定性差，给用户造成一定的困扰。

针对上述问题，本报告提出了以下建议：
1.加强宣传和普及：通过举办培训班、发布技术手册、组织学
术研讨会等方式，提高用户对低压无功补偿技术的了解和认识，充分发挥其在提高能效、降低能耗方面的潜力。

2.推广先进技术：加强对低压无功补偿设备的研发和应用，推
广智能化管理和控制技术，提高设备的稳定性和寿命。

3.加强质量监管：加强对低压无功补偿设备的质量监管，建立
健全的质量认证体系，鼓励企业加大研发投入，提高产品质量。

4.政策支持：加大对低压无功补偿技术的政策支持力度，鼓励
企业进行技术创新和示范应用，提高技术含量和竞争力。

综上所述，低压无功补偿技术具有巨大的应用潜力和经济效益。

在宣传普及、技术推广、质量监管和政策支持等方面加大投入和力度，将有助于推动低压无功补偿技术的发展，提高电网的能耗效率，促进可持续发展。

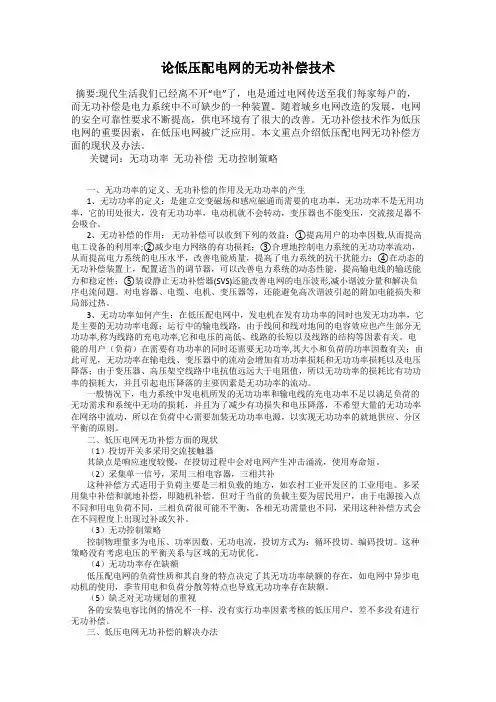

论低压配电网的无功补偿技术摘要:现代生活我们已经离不开“电”了，电是通过电网传送至我们每家每户的，而无功补偿是电力系统中不可缺少的一种装置。

随着城乡电网改造的发展，电网的安全可靠性要求不断提高，供电环境有了很大的改善。

无功补偿技术作为低压电网的重要因素，在低压电网被广泛应用。

本文重点介绍低压配电网无功补偿方面的现状及办法。

关键词：无功功率无功补偿无功控制策略一、无功功率的定义、无功补偿的作用及无功功率的产生1、无功功率的定义：是建立交变磁场和感应磁通而需要的电功率，无功功率不是无用功率，它的用处很大，没有无功功率，电动机就不会转动，变压器也不能变压，交流接足器不会吸合。

2、无功补偿的作用：无功补偿可以收到下列的效益：①提高用户的功率因数,从而提高电工设备的利用率;②减少电力网络的有功损耗；③合理地控制电力系统的无功功率流动，从而提高电力系统的电压水平，改善电能质量，提高了电力系统的抗干扰能力；④在动态的无功补偿装置上，配置适当的调节器，可以改善电力系统的动态性能，提高输电线的输送能力和稳定性；⑤装设静止无功补偿器(SVS)还能改善电网的电压波形,减小谐波分量和解决负序电流问题。

对电容器、电缆、电机、变压器等，还能避免高次谐波引起的附加电能损失和局部过热。

3、无功功率如何产生：在低压配电网中，发电机在发有功功率的同时也发无功功率，它是主要的无功功率电源；运行中的输电线路，由于线间和线对地间的电容效应也产生部分无功功率,称为线路的充电功率,它和电压的高低、线路的长短以及线路的结构等因素有关。

电能的用户（负荷）在需要有功功率的同时还需要无功功率,其大小和负荷的功率因数有关；由此可见，无功功率在输电线、变压器中的流动会增加有功功率损耗和无功功率损耗以及电压降落；由于变压器、高压架空线路中电抗值远远大于电阻值，所以无功功率的损耗比有功功率的损耗大，并且引起电压降落的主要因素是无功功率的流动。

一般情况下，电力系统中发电机所发的无功功率和输电线的充电功率不足以满足负荷的无功需求和系统中无功的损耗，并且为了减少有功损失和电压降落，不希望大量的无功功率在网络中流动，所以在负荷中心需要加装无功功率电源，以实现无功功率的就地供应、分区平衡的原则。

低压电网无功补偿浅析摘要：十二五国家发展规划的实施、电力工业的快速发展和技术进步、节能降损管理的加强，促使我们重视电网能源利用问题，由于补偿无功功率可以增加电网中有功功率的输送比例；减少发供电设备的设计容量，减少投资；降低线损等因而在节能降损中发挥重要作用，由此也直接决定和影响着供电企业的经济效益，所以规划、设计和实施无功补偿势在必行。

关键词：节能降损；无功补偿；经济性1无功补偿的提出电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。

在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。

经验数据考虑：系统中每投入1kvar无功功率，在发电厂的直配电路中节约有功功率为0.03kw，在二级变压供电时节约有功功率为0.06kw，在三级变压供电时节约有功功率为0.09kw。

以上数据可以看出，无功补偿的重要性，尤其是在供电末端来补偿无功的社会效益，在线路末端看每投入1Kar电容器，每天将为系统节约0.09×24=2.16KW的有功功率。

这说明无功补偿将在节能降损中起到重要作用。

随着十二五国家发展规划的实施，电力工业的快速发展和技术进步，以及节能降损管理的加强要求，我们也应重视无功补偿问题的研究和实施。

2 采取无功补偿措施的意义在全国供用电规则中规定：当电网高峰负荷时，用户的功率因数应达到的标准：高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户，功率因数为0.90以上；，其它100KV A及以上电力用户和大中型电力排灌站功率因数为0.85以上；农业用户功率因数为0.80以上。

凡功率因数达不到上述规定的用户，供电部门会在其用户使用电费的基础上按一定比例对其进行罚款----利率电费。

浅析低压电网中的无功补偿【摘要】无功补偿对电网系统有着重要的意义，对电网进行适当的无功补偿是提高电压质量的有效手段，通过对电网进行适当的无功补偿，可以稳定电网电压，提高功率因数和设备利用率，减小网络有功功率损耗，提高经常效益，从而达到降耗的目的。

本文简要介绍了低压电网中的无功补偿含义和重要意义，论述了低压电网中的无功补偿原理、方法，并阐述了对无功补偿装置的选择及应用。

【关键词】电网配置原则低压无功补偿技术应用1 引言随着我国民经济的不断发展，电力已成为国民生产生活中不可或缺的重要工具，合理用电、节约用电就显得尤为重要。

在我国的工业、农业和民用用电量大幅增加的用电负荷中，整流和变频设备所占的比例也在不断增加，这使得无功电流成为一大障碍，不仅增大供电系统的损耗，而且还可能引发通信系统的故障。

因此减少无功电流的损失成为诸多专家和学者面临的严峻挑战。

其实，无功并非无用之功，依靠它才能在电路的电感、电容元件中建立变化的电、磁场，从而建立电压，传递和转换有功功率，成为电力系统和用电设备正常运转所不可缺少的重要因素。

无功功率不足，会导致系统电压及功率因数降低，因而损坏用电设备，甚至会造成电压崩溃，使系统瓦解，从而造成大面积停电。

2 低压电网中的无功补偿含义及重要意义（1）低压电网中的无功补偿是对低压电网中的无功功率进行补偿的措施，旨在提高低压电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善低压电网的供电环境。

所谓无功补偿是因为电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。

低压电网中的无功补偿通过选择合适的补偿方法和补偿装置，可以最大限度的减少低压电网的损耗，使电网质量提高，减少电压波动和降低谐波，从而提高电压稳定性。

在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。

低压配电系统无功补偿方式及经济效益苏程远摘要：本文主要对低压配电系统无功补偿的作用、补偿原则及方式和配置选择、运行数据和经济效益进行了论述，以供同仁参考。

关键词：低压配电；无功补偿方式；经济效益一、前言无功补偿，就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。

面对当前我国人们对电能需求的不断增加，利用无功功率补偿技术来挖掘现有电力资源潜力，是一种能够迅速见效的、切实可行的措施之一，同时也能够节约大量的电力能源。

本文主要对低压配电系统无功补偿的作用、补偿原则及方式和配置选择、运行数据和经济效益进行了论述，以供同仁参考。

二、无功补偿的作用电力系统的无功补偿和无功平衡是保证系统稳定和降低线路损耗、提高效益和保证电能质量的基本条件。

无功补偿对配电网系统的主要影响和作用有以下几个方面：（1）稳定低压。

在电力运输期间最主要的条件之一就是电压的稳定性能，电压的稳定性能越好，其配电系统中的电力质量就会越高。

通常情况下，在配电系统中变压器的电压基本上都是在输送无功负荷过程中产生的，功率在对电压的稳定性能中起到关键性的作用。

因此，在电力输送过程中只有最大限度的降低无功功率，就可以确保电压的稳定性能，从而使得大型电机能够在正常状态下运行。

（2）节省开支。

目前，国家针对不同性质的企业制定了不一样的电价制度，要求他们所达到的功率数值也各不相同，而国家则会按照企业所对应的功率数值收取相应的电费，因此，大部分的企业对自己所使用的节能设备的要求十分重视，目的是为了可以节省电费的开支。

我们知道，用电设备吸收系统的有功为P=UIcosΦ，从式中可知，当P，U为定值时，提高功率因数cosΦ，电流I将减少，由于线损△P=I2R，式中线损△P和电流I的平方成正比，R是恒定不变的，电流下降线路损耗降低，因此，实行无功补偿，提高功率因数，将大大降低配网的线损率，提高供电企业经济效益。

（3）对配电变压器供电能力的影响和作用。

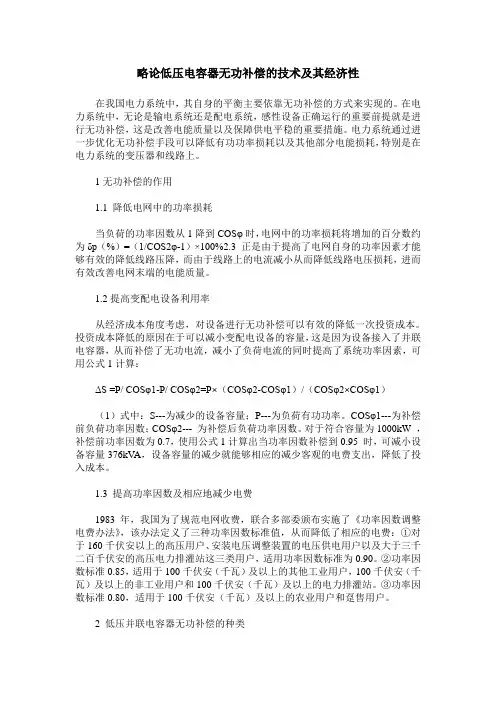

略论低压电容器无功补偿的技术及其经济性在我国电力系统中，其自身的平衡主要依靠无功补偿的方式来实现的。

在电力系统中，无论是输电系统还是配电系统，感性设备正确运行的重要前提就是进行无功补偿，这是改善电能质量以及保障供电平稳的重要措施。

电力系统通过进一步优化无功补偿手段可以降低有功功率损耗以及其他部分电能损耗，特别是在电力系统的变压器和线路上。

1无功补偿的作用1.1 降低电网中的功率损耗当负荷的功率因数从1降到COSφ时，电网中的功率损耗将增加的百分数约为δp（%）=（1/COS2φ-1）×100%2.3 正是由于提高了电网自身的功率因素才能够有效的降低线路压降，而由于线路上的电流减小从而降低线路电压损耗，进而有效改善电网末端的电能质量。

1.2提高变配电设备利用率从经济成本角度考虑，对设备进行无功补偿可以有效的降低一次投资成本。

投资成本降低的原因在于可以减小变配电设备的容量，这是因为设备接入了并联电容器，从而补偿了无功电流，减小了负荷电流的同时提高了系统功率因素，可用公式1计算：ΔS =P/ COSφ1-P/ COSφ2=P×（COSφ2-COSφ1）/（COSφ2×COSφ1）（1）式中：S---为减少的设备容量；P---为负荷有功功率。

COSφ1---为补偿前负荷功率因数；COSφ2--- 为补偿后负荷功率因数。

对于符合容量为1000kW ，补偿前功率因数为0.7，使用公式1计算出当功率因数补偿到0.95 时，可减小设备容量376kV A，设备容量的减少就能够相应的减少客观的电费支出，降低了投入成本。

1.3 提高功率因数及相应地减少电费1983年，我国为了规范电网收费，联合多部委颁布实施了《功率因数调整电费办法》，该办法定义了三种功率因数标准值，从而降低了相应的电费：①对于160千伏安以上的高压用户、安装电压调整装置的电压供电用户以及大于三千二百千伏安的高压电力排灌站这三类用户，适用功率因数标准为0.90。

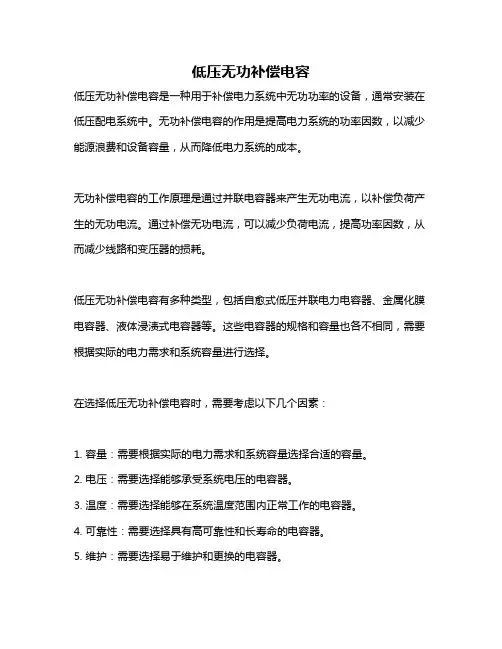

低压无功补偿电容
低压无功补偿电容是一种用于补偿电力系统中无功功率的设备，通常安装在低压配电系统中。

无功补偿电容的作用是提高电力系统的功率因数，以减少能源浪费和设备容量，从而降低电力系统的成本。

无功补偿电容的工作原理是通过并联电容器来产生无功电流，以补偿负荷产生的无功电流。

通过补偿无功电流，可以减少负荷电流，提高功率因数，从而减少线路和变压器的损耗。

低压无功补偿电容有多种类型，包括自愈式低压并联电力电容器、金属化膜电容器、液体浸渍式电容器等。

这些电容器的规格和容量也各不相同，需要根据实际的电力需求和系统容量进行选择。

在选择低压无功补偿电容时，需要考虑以下几个因素：
1. 容量：需要根据实际的电力需求和系统容量选择合适的容量。

2. 电压：需要选择能够承受系统电压的电容器。

3. 温度：需要选择能够在系统温度范围内正常工作的电容器。

4. 可靠性：需要选择具有高可靠性和长寿命的电容器。

5. 维护：需要选择易于维护和更换的电容器。

总的来说，低压无功补偿电容是提高电力系统效率和经济性的重要设备，广泛应用于工业、商业和居民用电等领域。

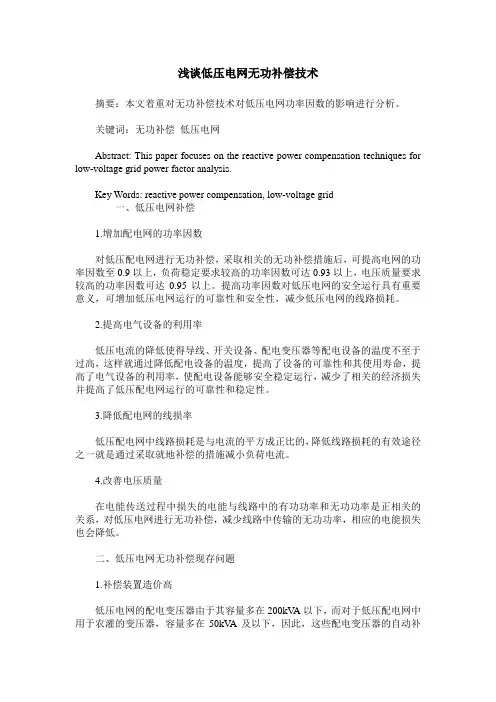

浅谈低压电网无功补偿技术摘要：本文着重对无功补偿技术对低压电网功率因数的影响进行分析。

关键词：无功补偿低压电网Abstract: This paper focuses on the reactive power compensation techniques for low-voltage grid power factor analysis.Key Words: reactive power compensation, low-voltage grid一、低压电网补偿1.增加配电网的功率因数对低压配电网进行无功补偿，采取相关的无功补偿措施后，可提高电网的功率因数至0.9以上，负荷稳定要求较高的功率因数可达0.93以上，电压质量要求较高的功率因数可达0.95以上。

提高功率因数对低压电网的安全运行具有重要意义，可增加低压电网运行的可靠性和安全性，减少低压电网的线路损耗。

2.提高电气设备的利用率低压电流的降低使得导线、开关设备、配电变压器等配电设备的温度不至于过高，这样就通过降低配电设备的温度，提高了设备的可靠性和其使用寿命，提高了电气设备的利用率，使配电设备能够安全稳定运行，减少了相关的经济损失并提高了低压配电网运行的可靠性和稳定性。

3.降低配电网的线损率低压配电网中线路损耗是与电流的平方成正比的，降低线路损耗的有效途径之一就是通过采取就地补偿的措施减小负荷电流。

4.改善电压质量在电能传送过程中损失的电能与线路中的有功功率和无功功率是正相关的关系，对低压电网进行无功补偿，减少线路中传输的无功功率，相应的电能损失也会降低。

二、低压电网无功补偿现存问题1.补偿装置造价高低压电网的配电变压器由于其容量多在200kV A以下，而对于低压配电网中用于农灌的变压器，容量多在50kV A及以下，因此，这些配电变压器的自动补偿柜的价格要比与之相配套电容器的价格高2～3倍，且配电变压器的价格差距随容量增加而减少，若对低压配电网进行相应的补偿，则需要投入大量的资金。

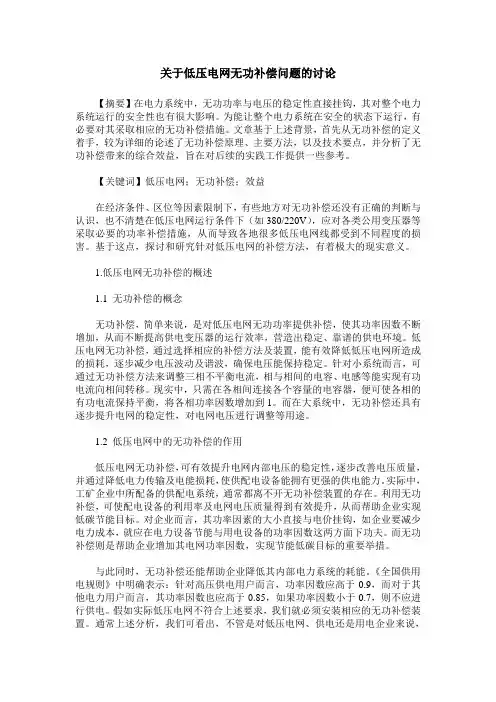

关于低压电网无功补偿问题的讨论【摘要】在电力系统中，无功功率与电压的稳定性直接挂钩，其对整个电力系统运行的安全性也有很大影响。

为能让整个电力系统在安全的状态下运行，有必要对其采取相应的无功补偿措施。

文章基于上述背景，首先从无功补偿的定义着手，较为详细的论述了无功补偿原理、主要方法，以及技术要点，并分析了无功补偿带来的综合效益，旨在对后续的实践工作提供一些参考。

【关键词】低压电网；无功补偿；效益在经济条件、区位等因素限制下，有些地方对无功补偿还没有正确的判断与认识，也不清楚在低压电网运行条件下（如380/220V），应对各类公用变压器等采取必要的功率补偿措施，从而导致各地很多低压电网线都受到不同程度的损害。

基于这点，探讨和研究针对低压电网的补偿方法，有着极大的现实意义。

1.低压电网无功补偿的概述1.1 无功补偿的概念无功补偿，简单来说，是对低压电网无功功率提供补偿，使其功率因数不断增加，从而不断提高供电变压器的运行效率，营造出稳定、靠谱的供电环境。

低压电网无功补偿，通过选择相应的补偿方法及装置，能有效降低低压电网所造成的损耗，逐步减少电压波动及谐波，确保电压能保持稳定。

针对小系统而言，可通过无功补偿方法来调整三相不平衡电流，相与相间的电容、电感等能实现有功电流向相间转移。

现实中，只需在各相间连接各个容量的电容器，便可使各相的有功电流保持平衡，将各相功率因数增加到1。

而在大系统中，无功补偿还具有逐步提升电网的稳定性，对电网电压进行调整等用途。

1.2 低压电网中的无功补偿的作用低压电网无功补偿，可有效提升电网内部电压的稳定性，逐步改善电压质量，并通过降低电力传输及电能损耗，使供配电设备能拥有更强的供电能力。

实际中，工矿企业中所配备的供配电系统，通常都离不开无功补偿装置的存在。

利用无功补偿，可使配电设备的利用率及电网电压质量得到有效提升，从而帮助企业实现低碳节能目标。

对企业而言，其功率因素的大小直接与电价挂钩，如企业要减少电力成本，就应在电力设备节能与用电设备的功率因数这两方面下功夫。

矿热炉（电炉）低压无功补偿及经济运行控制技术方法一、总则：恒电压设备的铁损、铜损、机械损、杂散损构成的额定工况，电效率越高、节能效果越大，即功率因数的高低决定节电率。

而矿热负载的铁损、铜损、杂散损、热损构成的非额定工况，是由矿热装备终端的电能利用率和炉前操作管理的有效利用率组成，此处的功率因数是起降损增功作用，是以熔池里面的热效率高低决定节电率。

一方面，要合理的提高电炉用电功率因数，使电效率相应提高，另一方面的几何参数、炉料、设备等条件约束，电效率不会是越高就越好、也代表不了热效率，关键在于用电功率因数是否与炉内参数同步操作优化。

二、电炉电压情况与使用环境条件要求：从上图测得的波形可见，电弧的非线性电阻，受炉膛的温度、压力、料层构成电化或电冶过程，电极在増根料层内以马蹄形或白炽灯状埋弧所产生的谐和波，其电压畸变率约占1.1%或2.7%或6%不等，谐波电流分量约占13%~35%不等。

因此，矿热低补应对炉内主要特征谐波频率和高幅值谐波应采取必要的滤波补偿回路及隔离增补了对这些不具备规律性，无法事先预知的电质变量须设监测项目。

在相补能有效地解决无功功率不平衡的同时，宜利用电抗器接电容器的电感、容抗串联，可以在相间转移有功电流的基本原理，适当搭配有利调整三相不平衡有功电流，不但能有效的减少炉变铜铁损，而且可以多减点炉变至短网的线路损耗，还可以解决谐波的干扰源影响电压、电流信号正弦波中产生负波及引起炉内碳氧化物含量的失衡。

低补装置一般设在炉膛周边，补偿铜管都尽可能接到短网终端的附近。

烟气侵蚀、烟灰积聚，热源辐射、长期微振等，对装置的内部电气元件要求很高，现行的电气行业标准，按矿热炉工况要求是有跨行业差异，与矿热炉电流需要的电容器，要具备耐热、抗流、防涡流等的功能尚缺。

低补主要是用电容器的无功换入炉有功，能解决低压绕组超载、增大熔池功率兼消流、实现炉变经济运行，是在现有技术条件背景下，原理成熟可靠，配套见效最快的选择。

浅析低压配电系统中无功补偿技术的应用要点【摘要】在低压配电网络中用电负荷存在地域和时间上的巨大差异，网络距离长短不一等具体问题，因此会造成低压配电网络中供电质量和网络损耗加大等各种问题，不但影响了低压配电系统的经济效益，而且提高了配电网运行的风险，增加了电力纠纷的可能性。

本文说明了无功补偿的基本原理，阐述了无功补偿的各项效益，在说明配电系统无功补偿配置原则的基础上，提供了低压配电系统无功补偿的应用要点，希望起到推广和普及无功补偿技术的作用。

【关键词】低压配电系统；无功补偿；技术原理；配置原则；应用要点前言社会的发展、人民生活水平和经济生产取得了快速的提高，这种现状倒逼电力事业必须完善自身、取得不断进步，支持经济、社会和生活的转变和革新。

当前电力网络发展的速度越来越快，各种类型的电网综合协作实现了对城乡各地的基本覆盖，其中低压配电网络成为与生产、生活息息相关的主要电力网络。

在实际的低压配电网络中用电负荷存在地域和时间上的巨大差异，网络距离长短不一等具体问题，因此会造成低压配电网络中供电质量和网络损耗加大等各种问题，不但影响了低压配电系统的经济效益，而且提高了配电网的危险性，增加了电力纠纷产生的可能性。

低压配电系统无功补偿技术是指依靠配置电容器，补偿低压配电系统中无功功率，达到提高低压配电网络功率因数的目的，从而达到降低网损、减少无功功率的作用。

低压配电网络工程技术人员应该明确无功补偿的基本原理，了解低压配电网络实现无功补偿的各项效益，在说科学实现低压配电系统无功补偿配置的基础上，推广和使用低压配电系统无功补偿技术，达到提高低压配电网络运行质量，降低网络损耗的作用。

1 无功补偿的概述1.1无功补偿的原理无功补偿主要是在配变电所高压或低压母线上，大型电力设备附近，大功率变频变流电气附近并联电容器，补偿电力网络负荷无功功率，进而提高电力用户的功率因数，达到降低电力网络损耗，提升供电质量的目的。

1.2无功补偿的方式首先，集中补偿方式，将电容器组配置在变配电所的入所高压母线上，提高整个变配电所得功率因数，使变配电所整体范围内的网络无功功率达到平衡，达到既减少无功损耗，有提高供电质量的目的。

浅谈用电企业低压电力系统无功补偿随着工业企业用电设备的增加，异步电机等无功设备的大量应用，而用电企业往往忽视无功补偿，造成目前用电企业低压电网功率因数普遍不符合要求。

功率因数不符合要求不仅使用电企业承担不必要的调整电费，而且用电企业用电系统功率因数的高低，直接影响整个电网的供电质量和发电系统的电能利用率。

过低的功率因数，不仅使电力系统内的供电设备容量得不到充分利用，增加电力电网中输电线路上的电能损耗，还会使线路的电压损失增大，有时使得负荷端的电压低于允许值，严重影响异步电动机及其它用电设备的正常运行，甚至损坏。

因此，用电企业应根据分级就地平衡的原则，采取措施补偿无功功率，提高功率因数。

下面从如下几方面谈谈用电企业无功补偿的问题。

一、无功功率产生的原因功率因数的产生主要是因为交流用电设备在其工作过程中，除消耗有功功率外，还需要无功功率。

当有功功率P一定时，如减少无功功率Q，则功率因数便能够提高。

在极端情况下，当Q = 0时，则其功率因数为1。

因此提高功率因数问题的实质就是减少用电设备的无功功率需要量。

1.异步电动机和电力变压器是耗用无功功率的主要设备。

异步电动机的定子与转子间的气隙是决定异步电动机需要较多无功的主要因素。

而异步电动机所耗用的无功功率是由其空载时的无功功率和一定负载下无功功率的增加值两部分所组成。

所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。

变压器消耗无功的主要成份是它的空载无功功率，它和负载率的大小无关。

因而，为了改善电力系统和用电企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。

2.供电电压超出规定范围也会对功率因数造成很大的影响。

当供电电压高于额定值的10%时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110%时，一般工厂的无功将增加35%左右。

当供电电压低于额定值时，无功功率也相应减少，从而使它们的功率因数有所提高。

浅谈低压配电网的无功补偿摘要：介绍了低压配电网无功补偿的补偿原则、补偿方式和补偿容量的确定方法，结合实际分析了采取无功补偿的效果和意义。

关键词：无功补偿；配电网；容量0 引言创一流供电企业对线损管理和供电质量提出了更高的要求，随着农村“四到户”以及城区“一户一表”改造的深入开展，配电网低压线损电量的管理质量与企业的经济效益息息相关。

近年来我公司在城乡电网改造中，通过搞好低压配网的无功补偿减少了电能损耗，提高了客户电压质量和设备利用率，取得了比较好的效果，下面将就此问题进行探讨分析。

1 无功补偿的原理及原则无论是工业负荷还是民用负荷，大多数均为感性。

所有电感负载均需要补偿大量的无功功率，提供这些无功功率有两条途径：一是输电系统提供；二是补偿电容器提供。

如果由输电系统提供，则设计输电系统时，既要考虑有功功率，也要考虑无功功率。

由输电系统传输无功功率，将造成输电线路及变压器损耗的增加，降低系统的经济效益。

而由补偿电容器就地提供无功功率，就可以避免由输电系统传输无功功率，从而降低无功损耗，提高系统的电能传输能力。

国家电力公司国电农[1999]652号文件中的《供电所线损管理办法》中规定：农村生活和农业线路功率因数不小于0.85；工业、农副业专用线路功率因数不小于0.90。

无功补偿的配置原则应按照“分级补偿，就地平衡”的原则进行规划，合理布局，做到集中补偿与分散补偿相结合，降损与调压相结合，并注意不要出现过补偿。

2 低压无功补偿的方式低压无功补偿是指在配电变压器低压400伏网络中安装补偿装置，包括随机补偿、随器补偿、跟踪补偿几种方式。

随机补偿就是将低压电容器经过熔断器与电动机并接，通过控制保护装置与电动机同时投切。

我市农村许多排灌站根据电机容量选择了并联电容器随机补偿，促进无功就地平衡。

随器补偿是将低压电容器经过熔断器固定接在配电变压器低压侧，以补偿变压器的励磁及漏磁无功损耗。

我公司在配网改造中对天衢小区、北园小区等100余个台变低压侧安装了XYQC系列无功补偿装置，实现了以上台区的无功就地平衡。

浅谈低压供电系统无功补偿技术摘要：无功功率平衡已成为衡量电能质量的重要指标之一，实现无功功率实时、快速、准确的补偿具有重要意义。

无功补偿作为一种重要的供电系统补偿技术，具有降低输电线路损耗、稳定电压、提高电能质量的优点。

合理选择无功补偿技术，可以有效降低电力系统损耗，提高电网运行效率，对提高电力供应稳定性和提高电能质量具有积极的作用。

关键词：低压供电系统；无功补偿；技术；分析1无功补偿技术简介1.1概述在低压供电系统中有着大量的非线性设备，以及电力电子装置，使得电力系统中谐波污染问题越来越严重，造成低压供电系统功率因数不高，给电力系统造成了额外的负担，也会对一些对电能质量要求高的用电设备造成影响。

因此使用无功补偿技术可以改善供电环境，抑制谐波，降低能耗，进一步提高供电质量，从而保证供电系统的稳定运行。

随着电力电子技术和电力系统研究的不断深入，越来越多的研究人员研究如何有效的提高功率因数和抑制谐波。

1.2无功补偿技术的发展随着电气自动化技术和电力电子技术的发展，无功补偿也经历了从固定补偿到可变补偿，从动态补偿到静止补偿的过程。

出现过用得较多的补偿方式为并联电容器、同步调相机、静止无功补偿（SVC）、静止无功发生器（SVG）。

1.2.1并联电容器直接将电容器和感性负载并联起来进行无功补偿，属于固定补偿，电容器是固定的，不能根据感性负载的变化做出调整。

1.2.2同步调相机同步调相机是一种特殊运行状态下的同步电机，不带机械负载也不带原动机，在过励磁和欠励磁的情况下，向电力系统提供或吸收无功功率。

1.2.3静止无功补偿装置静止无功补偿（SVC）是将电容器或电抗器进行分组，在无功补偿自动检测控制装置的控制下，通过静止开关投切电容器或电抗器组来补偿电网中的无功损耗。

静止开关有断路器和晶闸管电力电子开关两种。

1.2.4静止无功发生器静止无功发生器（SVG）由三个基本功能模块构成：检测模块、控制运算模块及补偿输出模块。
