齿轮的画法

二、圆柱齿轮规定画法1．单个圆柱齿轮的画法国家标准对齿轮画法作了统一规定。

单个圆柱齿轮的画法见图6-14。

齿顶圆和齿顶线用粗实线画出；齿根圆和齿根线用细实线画出，也可省略不画；分度圆和分度线画点画线。

但取剖视后齿根线画粗实线，轮齿部分不画剖面线，其余结构按结构真实投影画。

对于斜齿轮，在非圆外形图上用三条平行的细实线表示斜齿方向，如图6-14c所示。

图6-15为圆柱齿轮零件图。

(a)外形(b)全剖 (c)半剖(斜齿)图6-14 单个圆柱齿轮画法图6-15 圆柱齿轮零件图2．圆柱齿轮啮合的画法两模数相同的齿轮才能相互啮合。

两标准齿轮相互啮合时，它们的分度圆处于相切位置，这时分度圆又称节圆。

画齿轮啮合图时，一般采用圆的视图(端面视图)和非圆的视图(轴向视图)。

在圆的视图中，按规定分别画出齿根圆，分度圆和齿顶圆三个圆，两分度圆应相切。

采用简化画法时，允许不画齿根圆，啮合区内齿顶圆也不画，如图6-17b、c。

在非圆的视图中，如未剖切，则在分度圆的相切处画一条粗实线，如图6-17d、e。

在剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制；另一个齿轮的轮齿被遮挡的部分用虚线绘制(也可省略不画)。

由于齿顶高和齿根高不相等，故一轮齿的齿顶线与其啮合的另一轮齿的齿根线间有0.25m的径向间隙，如图6-16所示。

图6-16 齿轮啮合投影(a) (b) (c) (d) (e)图6-17 圆柱齿轮啮合图本页是2/4页三、直齿圆锥齿轮画法1．单个圆锥齿轮的画法主视图画成剖视，左视图用粗实线画大端、小端的齿顶圆；用点画线画出大端分度圆，齿根圆不必画出，见图6-18。

图6-18 单个圆锥齿轮各部分名称及画法2．圆锥齿轮啮合时的画法圆锥齿轮啮合时，两分度圆相切，锥顶交于一点。

两锥齿轮啮合画法见图6-19。

图6-19 锥齿轮啮合画法本页是3/4页四、蜗轮蜗杆画法蜗轮蜗杆用于两轴垂直交叉时的传动，蜗杆为主动件、蜗轮为从动件，蜗杆常用单头或双头(蜗杆上齿数称为头数，相当螺杆上螺纹线数)，也就是说蜗杆转一圈或两圈，蜗轮转过一个齿或两个齿。

史上最全齿轮画法，学机械的收下吧齿轮，轮缘上有齿能连续啮合传递运动和动力的机械元件。

齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。

19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。

直齿圆柱齿轮最基本的齿轮传动是圆柱齿轮传动。

常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。

直齿圆柱齿轮由轮齿、幅板（或幅条）、轮毂等组成。

现以标准直齿圆柱齿轮为例，说明圆柱齿轮各部分的名称和尺寸关系，如图所示。

展开剩余86%1. 直齿圆柱齿轮轮齿的各部分名称及代号(1) 齿顶圆：通过轮齿顶部的圆，其直径用da表示。

(2) 齿根圆：通过轮齿根部的圆，其直径用df表示。

(3) 分度圆：设计、制造齿轮时计算轮齿各部分尺寸的基准圆，其直径用d表示。

(4) 齿距：在分度圆周上相邻两齿对应点之间的弧长，用p表示。

(5) 齿厚：一个轮齿在分度圆上的弧长，用s表示。

(6) 槽宽：一个齿槽在分度圆上的弧长，用e表示。

在标准齿轮中，齿厚与槽宽各为齿距的一半，即s＝e＝p/2，p＝s＋e。

(7) 齿顶高：分度圆到齿顶圆之间的径向距离，用ha表示。

(8) 齿根高：分度圆到齿根圆之间的径向距离，用hf表示。

(9) 齿高：齿顶圆到齿根圆之间的径向距离，用h表示。

(10)齿宽：沿齿轮轴线方向量得的轮齿宽度，用b表示。

2. 直齿圆柱齿轮的基本参数与齿轮各部分的尺寸关系(1) 模数：如以z表示齿轮的齿数，齿轮上有多少齿，在分度圆周上就有多少齿距，因此，分度圆周长＝齿距×齿数，即πd＝pz 式中π是无理数，为了便于计算和测量，齿距p与π的比值称为模数（单位为mm），用符号m表示，即m＝p/πd＝mz由于模数是齿距p与π的比值，因此齿轮的模数m愈大，其齿距p也愈大，齿厚s也愈，因而齿轮承载能力也愈大。

模数是设计和制造齿轮的基本参数。

不同模数的齿轮，要用不同模数的刀具来制造。

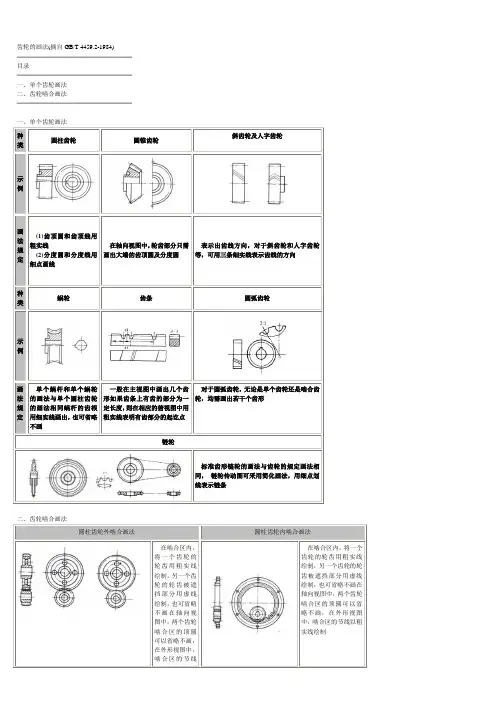

机械标准－机械制图 齿轮表示法1）齿轮有齿轮轴、实心式、腹板式、孔板式、轮辐式等，单个圆柱齿轮画法如下图：齿顶圆与齿顶线用粗实线,分度圆与分度线用点画线,齿根圆与齿根线用细实线或省略,剖视图中齿根用粗实线,轮齿不剖,其余按真实投影绘制。

圆柱齿轮啮合画法如下图：啮合处分度线重合，一齿顶画成虚线
（2）斜齿圆柱齿轮及啮合画法如下图：斜齿圆柱齿轮的轮齿在螺旋线上,和轴线夹角为螺旋角,可用三条与齿向相同的细实线表示,其余同直齿轮。

轴承的表达法：滚动轴承的尺寸可由型号查表获得。

①简化画法包括：通用画法、特征画法。

通用画法：剖视图中不需表示其外形轮廓、载何特性、结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示，线框及十字符号均用粗实线，如下图。

特征画法：能较形象表示结构特征，采用在矩形线框内画出其结构要素符号，长粗实线表示滚动体的滚动轴线，短粗实线表示滚动体的列数和位置，如下表所示。

②规定画法（必要时采用）：用规定画法绘制滚动轴承的剖视图时，滚动体不画剖面线，套圈要画剖面线，保持架与倒角省略不画；规定画法一般画在轴的一侧，另一侧按通用画法绘制，画法、线型等如下表所示。

（5）下面创建轮齿部分。

齿轮的轮齿部分属标准化部件，在此仅用近似简化画法绘制正轮齿轮廓。

根据齿轮参数齿数z=14，模数m=3，压力角a=200，可得分度圆直径d=mz=42，齿顶圆直径d a=m(z+2)=48，齿根圆直径d f=m(z-2.5)=34.5，齿厚对应的圆心角θ=180/z=12.86。

如图4-57所示：1）单击“拉伸切除”命令，选择直径48的圆柱端面。

2）绘制齿顶圆、分度圆和齿根圆，以及过圆心做一中垂线。

其中，齿顶圆可通过“转换实体引用”命令创建，分度圆为构造线。

3）过圆心绘制与中垂线成20度的直线，然后过分度圆与中垂线的交点做该直线的垂线。

所有线型均为构造线。

4）以垂足为圆心，以新作的垂线为半径画圆弧。

修剪该圆弧，只保留齿顶圆与齿根圆之间部分，得到近似的圆弧齿形。

5）以中垂线为对称线，镜向该圆弧齿形。

创建轮齿绘制齿顶圆、分度圆、齿根圆，绘制度角斜线，过分度圆四分点作其垂线以垂足为圆心垂线为半径画圆弧镜向圆弧旋转圆弧 生成齿槽轮廓6）单击“周周阵列”命令，使镜向的圆弧绕圆心逆时针旋转180/z 度（即齿厚对应的圆心角）。

7）保留旋转后的圆弧，删除镜向圆弧，修剪草图得到齿槽的轮廓草图。

8）退出草图，选择齿槽轮廓，设置“终止条件”为“成形到下一面”，完成切除齿槽部分。

9）单击“周周阵列”命令，绕圆心创建14个齿槽，生成轮齿。

（6）如图4-58所示，依次单击“插入”—“注解”—“装饰螺纹线”菜单，选择销孔侧的边线，创建装饰螺纹线。

默认情况下，装饰螺纹线也是不可见的。

为了看见螺纹线，右击特征树中的“注解”，在“注解属性”对话框中选中“上色的装饰螺纹线”，单击“确定”按钮即可。

（7）单击“倒角”命令，选择边线创建倒角。

图4-58 创建螺纹线和倒角。

第七章齿轮的画法种类 作用传递运动和动力改变轴的转速与转向圆柱齿轮圆锥齿轮蜗论蜗杆用于两平行轴的传动。

用于两相交轴的传动。

用于两交叉轴的传动。

圆柱齿轮圆锥齿轮蜗论蜗杆1 齿轮一、圆柱齿轮1、圆柱齿轮各部分的名称齿距P 齿顶高齿根高齿顶圆齿根圆分度圆★齿顶圆画粗实线。

★齿根圆在剖视图中画粗实线，在端视图中画细实线或省略不画。

2. 圆柱齿轮的画法★在非圆投影的剖视图中轮齿部分不画剖面线。

⑴单个圆柱齿轮的画法画图要点：★分度圆画点划线。

⑵两圆柱齿轮啮合的画法★在非圆投影的剖视图中，两轮节线重合，画点划线。

齿根线画粗实线。

齿顶线画法为一个轮齿为可见，画粗实线，一个轮齿被遮住，画虚线。

★在投影为圆的视图中，两轮节圆相切，齿顶圆画粗实线，齿根圆画细实线或省略不画。

画图要点：（注：标准齿轮的节圆=分度圆。

）一、弹簧的作用和种类★作用：弹簧在部件中的作用是减震、复位、夹紧、测力和储能。

★种类：涡旋弹簧常用种类螺旋弹簧8.4 弹簧压力弹簧拉力弹簧扭力弹簧二、圆柱螺旋压力弹簧⒈弹簧各部分的名称及尺寸关系支撑圈数n2 : 弹簧端部用于支承或固定的圈数。

有效圈数n : 保持节距相等参加工作的圈数( 计算弹簧刚度时的圈数）。

总圈数n1: 有效圈数与支撑圈数之和。

n1=n+n2d: 簧丝直径D: 弹簧外径D1 : 弹簧内径D2 : 弹簧中径D 2=D-dt: 弹簧节距H0 : 自由高度H0=nt+(n2-0.5)d⒉弹簧的画法⑴单个弹簧的画法★在平行于轴线的投影面上，弹簧各圈的轮廓线画成直线。

★左旋弹簧允许画成右旋，但要加注“左”字。

★四圈以上的弹簧，中间各圈可省略不画，而用通过中径线的点画线连接起来。

★弹簧两端的支撑圈，不论多少，都按图中形式画出。

作图步骤:②画出支撑圈部分的圆和半圆。

直径=簧丝直径。

③画出有效圈部分的圆。

①根据D 2、H 0画矩形。

④按右旋方向作相应圆的公切线。

t t t ⑤加深并画剖面线。

⑵在装配图中弹簧的画法弹簧各圈取省略画法后，其后面结构按不可见处理。

机械制图齿轮的画法机械制图是一门重要的人工技术，它为机械工程师提供了创建和理解各种机械装置的方法。

在机械制图中，齿轮是一个常见的元素，用于传递动力和控制机械装置的运动。

在这篇文章中，我将介绍齿轮的制图方法。

在正式开始之前，我们先了解一下齿轮的基本知识。

齿轮是由一系列齿（也称为齿廓）组成的轮状装置。

它可以与其他齿轮配合工作，实现速度和扭矩的传递。

齿轮通常用于各种机械装置中，如汽车变速箱、工业机械和时钟。

首先，我们需要了解如何绘制一个标准的齿轮图。

首先，我们绘制一个圆，这个圆代表齿轮的外径。

然后，我们使用圆形的图案来表示齿轮的轮廓。

为了绘制齿轮的齿，我们需要将齿轮的外圆分割成相等的部分。

这个分割是齿轮制图中一个重要的步骤。

在绘制齿轮的齿之前，我们需要确定齿的数量。

齿的数量决定了齿轮的运动特性。

齿的数量越多，齿轮传递的速度越大，但扭矩会相对较小。

相反，齿的数量越少，齿轮传递的扭矩越大，但速度会相对较慢。

在机械设计中，我们需要根据实际情况选择适当的齿数。

在绘制齿之前，我们需要了解齿的形状。

齿一般分为直齿和斜齿两种类型。

直齿是最常见的齿轮类型，它们的齿面和齿轮轴是平行的。

斜齿则是在齿面上设置了一定的斜角，使得齿轮可以更加平稳地工作。

在制图中，我们常常使用标准的齿轮剖面来绘制齿。

这些齿轮剖面是根据一些标准化的几何形状绘制的。

齿轮制图师通常根据具体的齿轮型号和规格来选择合适的齿轮剖面。

通过绘制齿轮的齿廓，我们可以清楚地看到齿的形状和排列方式。

在绘制齿轮的齿时，我们需要注意齿的形状和尺寸。

齿的形状应该兼顾传动效率和噪音控制。

通常情况下，齿的形状是由齿廓线和齿根线组成的。

绘制齿轮的齿廓需要一定的几何学知识。

常见的齿轮齿廓包括involute 齿廓、圆弧齿廓和曲线齿廓等。

其中，involute 齿廓是使用最广泛的一种齿轮齿廓，它具有良好的传动特性和制造可行性。

除了齿的形状和尺寸，我们还需要注意齿与齿之间的间隙。

间隙是为了确保齿轮在运转时不会相互干涉。

solidworks齿轮画法SolidWorks齿轮画法齿轮是一种常见的机械传动装置，可以将一个轴上的转动力传递到另一个轴上。

在SolidWorks中，我们可以使用各种工具和功能来绘制和设计齿轮模型。

本文将介绍一种使用SolidWorks绘制齿轮的方法，以帮助您更好地了解齿轮的画法。

1. 创建新零件首先，打开SolidWorks并创建一个新的零件文件。

选择“文件”菜单中的“新建”选项，然后选择“零件”并点击“OK”。

2. 绘制基础轮廓选择“线段”工具，在绘制区域内绘制一个圆来表示齿轮的基础轮廓。

根据需求设置圆的半径和位置。

您可以使用精确测量或直接拖动鼠标来调整圆的尺寸。

3. 绘制齿轮的齿条选择“线段”工具，并从圆周上绘制一个直线，作为第一个齿条的起点。

按照所需的齿轮参数，绘制出其他的齿条。

可以使用直线、圆弧和三点弧等不同的工具来绘制齿条的形状。

4. 齿数和模数的计算齿数是齿轮上齿条的个数，而模数是表示齿轮齿条尺寸的参数。

在设计齿轮之前，我们需要确定齿数和模数。

常见的齿数有8、16、24等，模数可以根据齿数和齿轮的大小来确定。

5. 添加切削特征选择“特征”菜单中的“切削特征”工具，然后选择“齿轮特征”选项卡。

在这里，您可以设置齿轮的齿数、压力角、螺旋角等参数。

根据您的设计要求设置这些参数，并点击“确定”以应用切削特征。

6. 创建齿轮的孔现在，我们需要在齿轮上创建孔。

选择“特征”菜单中的“孔”的工具。

在对话框中，选择孔的类型、位置和尺寸，并点击“确定”以添加孔。

7. 添加其它特征根据需要，我们可以继续使用SolidWorks的各种工具和功能来添加其他特征。

例如，可以使用“圆角”工具来为齿轮添加圆角边缘，使用“倒角”工具为孔边缘添加倒角等。

8. 完成设计当您完成齿轮的绘制和特征添加后，点击“保存”按钮将文件保存到所需的位置。

您可以选择不同的文件格式，如SLDPRT或STL等，以适应不同的用途。

总结：在SolidWorks中，通过以下步骤可以绘制齿轮模型：首先创建新的零件文件，然后绘制齿轮的基础轮廓并确定齿数和模数，接着添加切削特征和齿轮孔，并根据需要添加其他特征和细节。

齿轮的基本知识及其画法齿轮是应用非常广泛的传动件,用以传递动力和运动,并具有改变转速和转向的作用;依据两齿合齿轮轴线在空间的相对位置不同,常见的齿轮传动可分为下列三种形式图9-43：1 圆柱齿轮传动——有于两平行之间的传动;2 圆锥齿轮传动——用于两相之间的传动;3 蜗杆蜗轮传动——用于两交叉之间的传动;齿轮传动的另一种形式为齿轮齿条传动图9-44,可用于转动和移动之间的运动转换;常见的齿轮轮齿是直齿和斜齿;齿轮又有标准齿和非标准齿之分,具有标准齿的齿轮称为标准齿轮;本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法;一、直齿圆柱齿轮直齿轮一直齿圆柱齿轮各部分名称及有关参数图9-451、齿顶圆直径d1通过圆柱齿轮齿顶的曲面称为齿顶圆柱面;齿顶圆柱面与端平面的交线称为齿顶圆;2、齿根圆直径d2通过圆柱齿轮齿根的曲面称为齿根圆柱面;齿根圆柱面与端平面的交线称为齿根圆;３.分度圆直径d齿轮设计和加工时计算尺寸的基准圆称为分度圆;它位于齿顶圆和齿根圆之间,是一个约定的假想圆;４.节圆直径d两齿轮合时,位于连心线OO上的两齿廓点P,称为节点;分别以O O为圆心,OP为半径所作的两个相切的园称为节圆; 正确安装的标准齿轮的d=d;5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高;齿高h分为齿顶高h1,齿根高h2两段h=h1+h2:齿顶高h1：齿顶圆与分度圆之间的径向距离；齿根高h2：齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数,它是齿轮计算的主要参数之一;8.模数m由于分度圆周长πd=pz,所以 d=p/πz令 p/π=m 则 d=mz式中m称为齿轮的模数,它等于齿距与圆周率π的比值;模数以毫米为单位,为了便于设计和制造,模数的数值已标准化,如图9-12所示;模数是设计、制造齿轮的重要参数;由于模数m与齿距p成正比;而p决定了轮齿的大小,所以m的大小反映了轮齿的大小;模数大,轮齿大,在其他条件相同的情况下,轮齿的承载能力也就大,反之承载能力就小;另外,能配对折合的两个齿轮,其没,模数必须相等;加工齿轮也须选用与齿轮模数相同的刀具,因而模数又是选择刀具的依据;9.压力角、齿形角a如图9-45所示,轮齿在分度圆上齿合点p的受力方向即渐开线齿廓曲线的法线方向与该点的瞬时速度方向分度圆的切线方向所夹的锐角a称为压力角;我国规定的标准压力角a=20度;加工齿轮用的基本齿条的法向压力角称为吃形角;故齿形角也为20度,也用a表示;10.中心距a两圆柱齿轮轴线之间的距离称为中心距;装配准确的标准齿轮,其中心距a=d1/2+d2/2=1/2z1+z2二、直齿圆柱齿轮各基本尺寸计算齿轮轮齿各部分的尺寸都是根据模数来确定的;标准直齿圆柱齿轮各基本尺寸计算关系见表9-13;三、直齿圆柱齿轮的画法单个齿轮的画法齿轮的轮齿部分,按GB/——1984规定绘制图9-461齿顶圆和齿顶线用粗实线绘制;2分度圆和分度线用细点画线绘制;分度线应超出轮齿两端面2-3mm3齿根圆和齿根线用细实线绘制,也可省略不画；在剖视图中,耻根线用粗实线绘制,这时不可省略;4在剖视图中,当剖切平面通过齿轮轴线时,齿轮一律按不剖处理;齿轮除了轮齿部分外,其余轮体结构均应按真实投影绘制;轮体的结构和尺寸,由设计要求确定;齿轮属于轮盘类零件,其表达方法与一般轮盘类零件相同;通常将轴线水平放置,可选用两个视图图9-47；或一个视图和一个局部视图参见图9-53,其中的非圆视图可作半剖视或全剖视;2、两齿轮齿合的画法;两齿轮齿合时,除齿合区外,其余部分均按单个齿轮绘制;齿合区按如下规定绘制图9-48：1在垂直于齿轮轴线的投影面的视图反映为圆的视图中,两节圆应相切,齿顶圆均按粗实线绘制;如图9-48a左视图所示；在齿合的齿顶圆也可以省略不画,如图9-48b左视图所示;齿根园全部省略不画;2在平行于齿轮轴线的投影面的视图非圆视图中,当采用剖视且剖切平面通过两齿轮轴线时图9-48a主视图,在齿合区将一个齿轮的轮齿用粗实线绘制,另一个齿轮的轮齿被遮挡的部分用虚线绘制,虚线也可省略;当不采用剖视而用外形视图表示时,齿合区的齿顶线不需画出,节线用粗实线绘制；非齿合的节线仍用细点画线绘制,齿根线均不画出图9-48b主视图;如果两轮齿宽不等,则齿合区的画法如图9-49所示;不论两轮齿宽是否一致,一轮的齿顶线与另一轮的齿根线之间,均应有的间隙;图9-50为齿轮齿条啮合画法对应的轴测图见图9-44;四渐开线齿形的近似画法由于制造或表注尺寸的需要,有时要在齿轮零件图上画出一个或两个齿形;渐开线齿形有多种近似画法,现介绍其中一种图9-51,作图步骤如下：1、画两个圆弧画齿顶圆弧直径d、分度圆弧直径d、齿根圆弧直径d其中2、分齿自圆心O,按360/z分齿,作出1-2个齿的对称线,其中的一条为OO;在分度圆上量取;式中：S为齿厚；P为齿距;3、画齿形连接OA并取其中心点O,以O为圆心,OA为半径作圆弧交基圆与O点;以O为圆心,OA为半径作弧,在顶圆与基圆之间得BC,即为所求齿形的一部分;在基圆与根圆之间,做径向线CE,并以r=m为模数的小圆弧与根圆光滑相连,既得半边齿形;与相同方法做另一侧齿形,既成;五标准直齿圆柱齿轮的绘制根据齿轮实物,通过测量,计算确定其主要参数和各基本尺寸,并测量其余各部分尺寸,然后绘制齿轮零件图的过程,称为齿轮绘制;齿轮绘制除齿轮部分外,其余部分与一般轮盘类零件的绘制方法相同,而齿轮部分主要在于确定齿数z和模数m这两个基本参数;直齿圆柱齿轮绘制的一般步骤如下：1、确定齿数z数出被测齿轮的齿数;2、测量齿顶圆直径d当齿轮的齿数是偶数时,可直接量得d,如图9-52a所示；当齿数为奇数时,应通过测出轴孔直径D和孔壁至齿顶的径向距离H图9-52b,然后按下式算出d;3、确定模数根据d= mz+2,得m= d/ z+2将d和z代入上式中,可算出模数m,并对照模数表9-12选取与其相近的标准模数值;4、计算各基本尺寸根据确定的标准模数,用表9-13的公式计算出等基本尺寸注意,当取标准模数后,应重新核算d,一修正或确定所测之d值5、校对中心局a计算所得的尺寸要与实测的中心距核对,必须符合下式：a=1/2d1+d2=1/2mz1+z26、测量齿轮其他各部分尺寸7、绘制直齿圆柱齿轮零件图90-53所示为直齿圆柱齿轮的零件图图中省略了部分内容;在齿轮零件图中,除具有一般零件的内容外,齿顶圆直径、分度圆直径必须直接注出,齿根圆直径规定不注因加工时该尺寸由其他参数控制；并在图样右上角的参数栏中注写模数、齿数、齿形、齿形角等基本参数;二、直齿圆锥齿轮一直齿圆锥齿轮各部分名称和尺寸计算直齿圆锥齿轮通常用于交角90度的两轴之间的传动;图9-54为锥齿轮呸两视图,其主体结构由顶锥、前锥、背锥等组成;刀具顺着顶锥面切出直的轮齿后,即成直齿圆锥齿轮;直齿圆锥齿轮各部分名称如图9-55所示;由于轮齿分布在圆锥面上,因而其齿形从大端到小端是逐渐收缩的,齿厚和齿高均沿着圆锥素线方向逐渐变化,故模数和直径也随之变化;为便于设计和制造,规定一大端为准,齿顶高h、齿根高h、分度圆直径d,齿顶圆直径d及齿根圆直径d图中未标注均在大端度量；并取大端的模数为标准模数GB/T12368-1990,以它作为计算圆锥齿轮各部分尺寸的基本参数;大端背锥素线与分度圆素线垂直;圆锥齿轮轴线与分度圆锥素线间夹角称为分度圆锥角,它是圆锥齿轮的又一基本参数;圆锥齿轮各部分名称及尺寸关系见表9-14;二、圆锥齿轮的画法1、单个圆锥齿轮的画法1在投影为非圆的视图中,画法与圆柱齿轮类似;即常采用剖视,其轮按不剖处理,用粗实线画出齿顶线和齿根线,用细点画线画出分度线;2在投影为圆的视图中,轮齿部分只需用粗实线画出大端和小端的齿顶圆；用细点画线画出的打大端的分度圆；齿根圆不画;投影为圆的视图一般也可用仅表达键槽轴孔的局部视图取代;单个圆锥齿轮的画图步骤如图9-57所示;2、圆锥齿轮齿合的画法图9-58一对安装准确的标准圆锥齿轮齿合时,它们的分度圆锥应相切分度圆锥与节圆锥重合,分度圆与节重圆重合其齿合区的画法,与圆柱齿轮类似：1在剖视图中,将一齿轮的齿顶线画成粗实线,另一齿轮的齿顶线画成虚线或省略;2在外形视图中,一齿轮的节线与另一齿轮的节圆相切;啮合画法的作图步骤如图9-59所示;三、蜗杆蜗轮蜗杆蜗轮用于两交叉轴交叉角一般为直角间的转动;通常蜗杆主动,蜗轮从动,用于减速,可获得较大的传动比;蜗杆蜗轮传动中图9-60,最常用的蜗杆为圆柱形阿基米德蜗杆;这种蜗杆的轴向齿廓是直线,轴向断面呈等腰梯形,与梯形螺纹相似;蜗杆的齿数称为头数,相当于螺纹的线数,常用单头或双头;蜗杆相当于斜齿圆柱齿轮,其轮齿分布在圆环面上,使齿轮能包住蜗杆,以改善接触状况,这是蜗轮形体的一特征;一蜗杆蜗轮的主要参数与尺寸计算1.齿距P与模数P在包含蜗杆轴线并垂直于蜗轮轴线的中间平面内图9-60,蜗杆的轴向齿距P应与蜗轮的端面齿距P相等P=P=P,所以蜗杆的轴向模数M与蜗轮的端面模数M也相等M=M=M,并规定为标准模数;蜗杆分度圆直径d,喉圆直径d、齿根圆直径d均在中间平面内度量;2、蜗杆直径系数q蜗杆直径系数是蜗杆特有的一重要参数,它等于蜗杆的分度圆直径d与轴向模数M的比值,即 q=d/m或 d=mq对应于不同的标准模数,规定了相应的q值,引入这一系数的目的,主要是为了减少加工刀具的数目;3、导程角r沿蜗杆分度圆柱面展开,螺旋线展成倾斜直线,如图9-61所示,斜线与底线间的夹角r,称为蜗杆的导程角;当蜗杆直径系数q和头数Z选顶后,导程角r就唯一确定了;它们之间的关系为 tan一对相互齿合的蜗杆和蜗轮,除了模数和齿形角必须分别相同外,蜗杆导程角r与2蜗轮旋角B应大小相等,旋向相同,即r=B;蜗杆与蜗轮各部分尺寸与模数m、蜗杆直径系数q、导程角r和齿数Z、Z有关,其具体关系见表9-15;二蜗杆蜗轮的画法1、蜗杆的画法蜗杆一般选用一个视图,其齿顶线、齿根线和分度线的画法与圆柱齿轮系相同,如图9-62所示;图中以细线表示的齿根线也可省略;齿形可用局部视图或局部放大图表示;2、涡轮的画法涡轮的画法与与圆柱齿轮相似,如图9-63所示;1在投影为非圆的视图中常用全剖或半剖视,并在其相齿合的蜗杆轴线位置画出细点画线圆和对称中心线,以表注有关尺寸和中心距;2在投影为圆的视图中,只画出最大顶圆和分度圆,喉圆和齿根圆省略不画,投影为圆的视图也可用表达键槽轴孔的局部视图取代;3、蜗杆蜗轮齿合的画法蜗杆蜗轮齿合有画成外形图和剖视图两种形式,其画法如图9-64所示;在蜗轮投影为圆的视图中,蜗轮的节圆与蜗杆的节线相切;。
