第一章电力电子器件

第一章 电力电子器件1、电力电子器件一般工作在( 开关状态 ) 。

2、按照器件能够被控制电路信号所控制的程度，分为以下三类： ( 半控型器件)、(全控型器件)、(不可控器件)。

3、半控型电力电子器件控制极只能控制器件的（ 导通 ），而不能控制器件的( 关断 )4、电力二极管的主要类型有( 普通二极管 )，( 快恢复二极管 )和(肖特基二极管)5、晶闸管的三极为( 阳极 )、 ( 阴极 )、( 门极 )。

6、晶闸管是硅晶体闸流管的简称，常用的外形有( 螺栓型 )与( 平板型 )。

7、晶闸管一般工作在( 开关 )状态。

晶闸管由( 四 )层半导体构成；有( 3 )个PN 结。

8、晶闸管的电气符号是A AG G K Kb)c)a)A GK K G A P 1N 1P 2N 2J 1J 2J 3 。

9、晶闸管导通的条件是在 ( 阳 )极加正向电压，在 ( 门 )极加正向触发电压。

10、给晶闸管阳极加上一定的( 正向 )电压；在门极加上( 正向门极 )电压，并形成足够的( 门极触发 )电流，晶闸管才能导通。

11、晶闸管的非正常导通方式有 ( 硬导通 ) 和 ( 误导通 ) 两种。

12、晶闸管在触发开通过程中，当阳极电流小于( 擎住 )电流之前，如去掉( 触发 )脉冲，晶闸管又会关断。

13、要使晶闸管重新关断，必须将（ 阳极 ）电流减小到低于（ 维持 ）电流。

14、同一晶闸管，维持电流I H 与掣住电流I L 在数值大小上有I L ( 大于 )I H 。

15、晶闸管的额定电流是指（ 平均 ）值；。

16、由波形系数可知，晶闸管在额定情况下的有效值电流I T 等于（ 1.57 ）倍I T （AV ），如果I T （AV ）=100安培，则它允许的有效电流为（ 157 ）安培。

通常在选择晶闸管时还要留出 （1.5～2 ）倍的裕量。

17、型号为KP100-8的晶闸管表示其额定电压为 ( 800 ) 伏额定有效电流为( 100 ) 安。

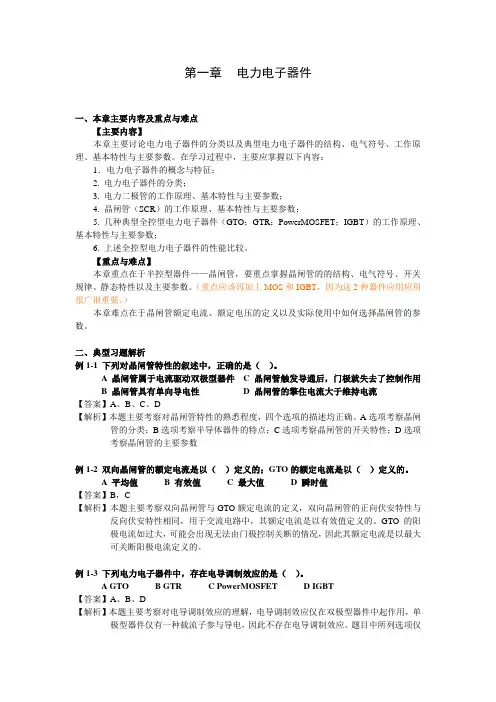

第一章电力电子器件一、本章主要内容及重点与难点【主要内容】本章主要讨论电力电子器件的分类以及典型电力电子器件的结构、电气符号、工作原理、基本特性与主要参数。

在学习过程中，主要应掌握以下内容：1．电力电子器件的概念与特征；2. 电力电子器件的分类；3. 电力二极管的工作原理、基本特性与主要参数；4. 晶闸管（SCR）的工作原理、基本特性与主要参数；5. 几种典型全控型电力电子器件（GTO；GTR；PowerMOSFET；IGBT）的工作原理、基本特性与主要参数；6. 上述全控型电力电子器件的性能比较。

【重点与难点】本章重点在于半控型器件——晶闸管，要重点掌握晶闸管的的结构、电气符号、开关规律、静态特性以及主要参数。

（重点应该再加上MOS和IGBT，因为这2种器件应用应用很广很重要。

）本章难点在于晶闸管额定电流、额定电压的定义以及实际使用中如何选择晶闸管的参数。

二、典型习题解析例1-1 下列对晶闸管特性的叙述中，正确的是（）。

A 晶闸管属于电流驱动双极型器件 C 晶闸管触发导通后，门极就失去了控制作用B 晶闸管具有单向导电性 D 晶闸管的擎住电流大于维持电流【答案】A、B、C、D【解析】本题主要考察对晶闸管特性的熟悉程度，四个选项的描述均正确。

A选项考察晶闸管的分类；B选项考察半导体器件的特点；C选项考察晶闸管的开关特性；D选项考察晶闸管的主要参数例1-2 双向晶闸管的额定电流是以（）定义的；GTO的额定电流是以（）定义的。

A 平均值B 有效值C 最大值D 瞬时值【答案】B，C【解析】本题主要考察双向晶闸管与GTO额定电流的定义，双向晶闸管的正向伏安特性与反向伏安特性相同，用于交流电路中，其额定电流是以有效值定义的。

GTO的阳极电流如过大，可能会出现无法由门极控制关断的情况，因此其额定电流是以最大可关断阳极电流定义的。

例1-3 下列电力电子器件中，存在电导调制效应的是（）。

A GTOB GTRC PowerMOSFETD IGBT【答案】A、B、D【解析】本题主要考察对电导调制效应的理解，电导调制效应仅在双极型器件中起作用，单极型器件仅有一种载流子参与导电，因此不存在电导调制效应。

第一章电力电子器件重点和难点：一、电力二极管特性静态特性主要是指其伏安特性，而动态特性是由于结电容的存在，电力二极管在零偏置、正向偏置和反向偏置者三种状态之间转换的时候，必然要要经历一个过渡过程，在这些过渡过程中，PN结的一些区域是需要一定的时间来调整其带电的状态，因而其电压－电流特性不能用通常所说的伏安特性来描述，而是随时间变化的；电力二极管的正向平均电流是指其长期运行时，在指定的管壳温度和散热条件下其允许流过的最大公频正旋半波电流的平均值；电力二极管的正向压降是指在指定的温度下，流过某一指定的稳定正向电流时对应的正向压降。

二、晶闸管的工作原理参见教材P16，当对晶闸管施以正向电压且门极有电流注入则导通，当对其施以反相电压时晶闸管截止，而把正向电压改为反向电压或使的流过晶闸管的电流降低到接近与零的某一个数值时晶闸管关断。

三、MOSFET、IGBT的工作原理1、电力MOSFET的工作原理（1）截止：漏源极间加正电源，栅源极间电压为零。

P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。

（2）导电：在栅源极间加正电压U GS,当U GS大于U T时，P型半导体反型成N型而成为反型层，该反型层形成N沟道而使PN结J1消失，漏极和源极导电。

2、IGBT的结构和工作原理（1）三端器件：栅极G、集电极C和发射极E（2）驱动原理与电力MOSFET基本相同，场控器件，通断由栅射极电压u GE 决定。

导通：u GE大于开启电压U＝GE(th)时，MOSFET内形成沟道，为晶体管提供基极电流，IGBT导通。

通态压降：电导调制效应使电阻RN减小，使通态压降减小。

关断：栅射极间施加反压或不加信号时，MOSFET内的沟道消失，晶体管的基极电流被切断，IGBT关断。

四、电力二极管工作原理电力二极管工作原理与信息电子电路中的二极管的工作原理时一样的，都是以半导体PN结为基础的，电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。

（第一章电力电子器件）电力电子技术——使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。

电力电子器件——可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。

主电路——在电气设备或电力系统中，直接承担电能的变换或控制任务的电路。

半导体器件采用的主要材料是硅【电力电子器件的特征】1处理电功率的能力非常大，一般远大于处理信息的电子器件。

2电力电子器件一般都工作在开关状态。

3电力电子器件往往需要由信息电子电路来控制和驱动。

4电力电子器件自身的功率损耗远大于信息电子器件，一般都要安装散热器。

电力电子系统：由控制电路、保护电路、驱动电路和以电力电子器件为核心的主电路组成。

【电力电子器件的分类】1)按照器件能够被控制电路信号所控制的程度，可分为三类：半控型器件——通过控制信号可以控制其导通而不能控制其关断。

例：晶闸管全控型器件——通过控制信号既可控制其导通又可控制其关断，又称自关断器件。

如IGBT、Power MOSFET、GTO、BJT。

不可控器件——不能用控制信号来控制其通断，因此也就不需要驱动电路。

如电力二极管。

2)按照驱动电路信号的性质，可分为两类：电流驱动型,电压驱动型【电力二极管】PN结的单向导电性就是二极管的基本原理静态特性——主要是指其伏安特性动态特性——由于结电容的存在，电力二极管在通态与断态之间转换时，需经历一个过渡过程。

在此过渡过程中，其电压-电流特性随时间而变化，这就是电力二极管的动态特性，且专指反映通态和断态之间转换过程的开关特性。

正向平均电流I F(AV)：即额定电流，指电力二极管长期运行时，在指定的管壳温度和散热条件下，其允许流过的最大工频正弦半波电流的平均值。

正向平均电流I F(AV)的对应的有效值为1.57I F(AV) 【晶闸管】内部结构: 是PNPN四层半导体结构。

P1区引出阳极A，N2区引出阴极K，P2区引出门极G。

四个区形成三个PN结：J1、J2、J3。

第一章 电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK >01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
