CATIA V5 标准环境设定CA TIA V5 标准环境设定Step1. : 设定CATIA V5 管理者模式环境*.开启C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv\CA TIA_P3.V5R13.B13.txt*.设定CATReferenceSettingPath 路径*.新增文件夹 ex: c:\001*.设定CATCollectionStandard 路径*.同上(不可与上面的数据相同,此数据夹即是存放客制标准的地方)Step2.: 修改CATIA V5 启动快捷方式的内容*.桌面快捷方式-> 内容 -> 目标--> 于最后面加上" -admin"*.重新启重catia v5 即可进入管理者模式*.会有对话框提示你以管理者模式进入CA TIAStep3.: 进入标准编辑作业*.工具/ 标准--> 出现标准定义的对话框*.左上角的目录中有三个选项︰*.General(一般)*.CATDftStdLayersAndFilters: 管理2D工程图的图层及显示过滤器*.CATStdLayersAndFilters: 管理3D 环境的图层及显示过滤器*.CATStdLineThickness: 设定线粗的显示图素及打印的宽度*.drafting(绘图)*.ANSI = ANSI 制图标准*.ASME = ASME 制图标准*.ASME_3D = ASME_3D 制图标准*.ISO = ISO 制图标准*.JIS = JIS 制图标准*.generativeparameters*.DefaultGenerativeStyle: 其中Drafting 部份为控制3D 转2D 工程图的相关设定*.EquipmentAndSystems-3DLayout: 自己研究了!*.StructureDetail: 自己研究了!*.StructurePreliminary: 自己研究了!注意︰*.如果要指定特定的3D 转2D 的标准时要设定下列选项︰*.工具/ 选项/ 机械设计/ 绘图/ 管理*.自发性视图型式*.避免定义自发性视图型式此选项不可启动*.如此在转换2D 工程图时会多出一个对话框,可让你自行选择所要使用的标准来转换工程图如果要完整定义2D 制图标准,那必需要定义三项标准︰*.2D 的图层及显示过滤器*.2D 绘图的标准*.3D 转2D 的标准其中参数的说明实在非常的多,请参考Onlin Document 上面的说明Interactive Drafting -> Administration Tasks 中有详细的说明, 可从Site Map 中寻得连结网页的连结 C:\Program Files\Dassault Systemes\B13doc\English\online\CATIAfr_C2\driugC ATIAfrs.htm(请自行更换相关的路径)[组图]CATIA V5 功能(附图)CA TIA V5 功能(附图)作者:佚名文章来源:不详点击数:更新时间:2006-8-22机械设计模组-1从概念设计到详细设计再到工程图生成, CATIA V5 机械设计产品可以加快产品开发核心活动的速度。

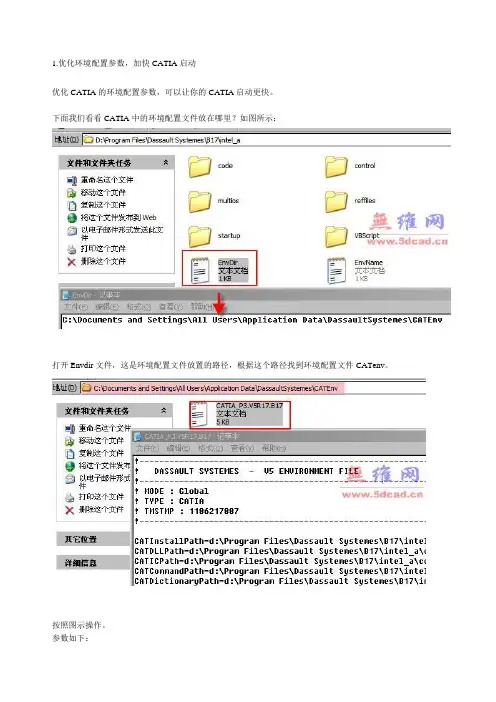

1.优化环境配置参数,加快CATIA启动优化CATIA的环境配置参数,可以让你的CATIA启动更快。
下面我们看看CATIA中的环境配置文件放在哪里?如图所示:打开Envdir文件,这是环境配置文件放置的路径,根据这个路径找到环境配置文件CATenv。
按照图示操作。
参数如下:!----------------------------------------------------------CNEXTBACKGROUND=no!开始时不显示蓝天背景CATNoStartDocument=no!启动时不加载CATProduct工作台CNEXTSPLASHSCREEN=no?!不显示启动行星动画,如果你想更换为自己的LOGO可替换如下文件即可!?!。
\intel_a\resources\graphic\splashscreens\?!CNEXTOUTPUT=console?!显示DOS命令和日志窗口,如果不需要出现DOS窗口可设=noCATLM_ODTS=1?!启动时禁止license错误信息?L_WILSON_LAN=1?!使用Wilson'sspline曲线?CGM_ROLLINGOFFSET=1?!使用旋转偏移选项(GSD)?TAILLE_MEMOIRE_CHOISIE=1?!优化IGES输出内存?SHOW_CST_CHILDREN=1?!草图绘制中,父级说明强调显示MM_NO_REPLACE=1?!无关联组件装配复位?IRD_PRODUCTTOPART=1?!把product转为PART的工具,要使用此命令,到装配设计工作台----tools---ConvertProductToCatpart? MFG_MULTI_MP_APPLY=1?!multiinstantationthemanufacturingprocess?MFG_CATMFG_REMOVE_MOTION_TOOL_CHANGE=1!removethGOTOXYZduringtoolchangeinAPTfile?!----------------------------------------------------------!V4/V5移植变量:?KEEP_HIDDEN_ELEMENT=1?!NoShowElementsaremigrated?cleanV4Topology=1?!Itcleanstopologyautomatically?CATMigrSolidMUV4AsPart=1?!ByPasting"As_SPEC"ItmigratesSolidMintoCATPart?REPORT_BREP_INFO=1?!Itmakesmigrationreport?V5V4SaveAsVolume=1?!Itmigrates*SOLto*VOL?V5V4CleanTolerance=?!maximumgapusedbyautomatictopologycleaner?V5V4MaxSimplif=1?!Ittriestoconcatenatesmallsurfaceswithlargeadjacentsurfaces!----------------------------------------------------------启动速度的确快多了,大家有什么好的设置可以讨论一下。

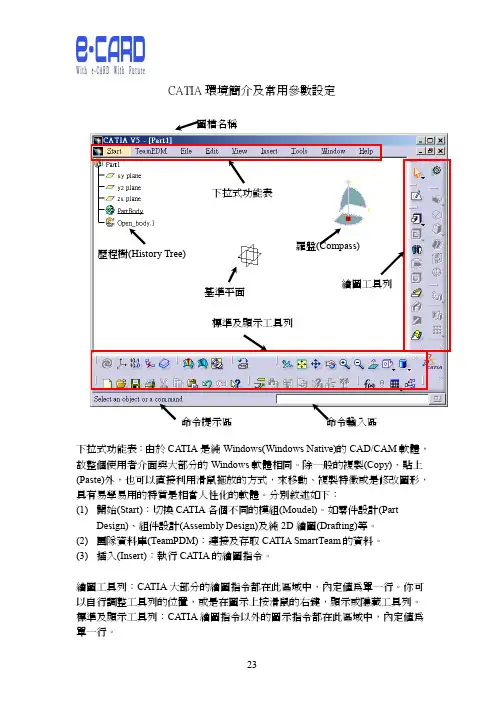

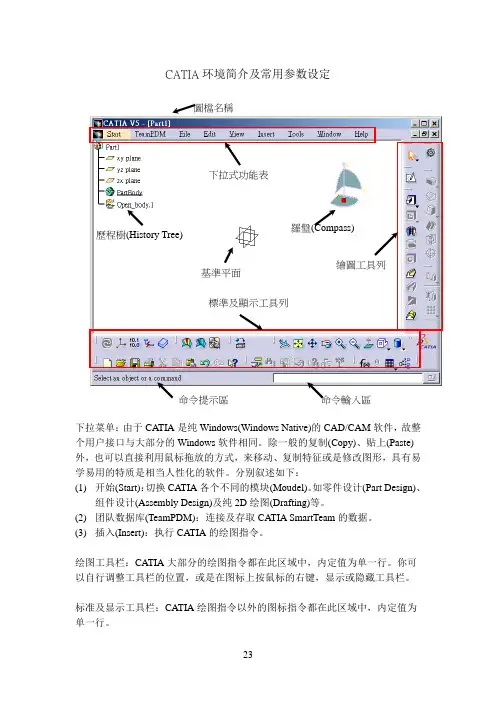

CATIA 环境简介及常用参数设定下拉菜单:由于CATIA 是纯Windows(Windows Native)的CAD/CAM 软件,故整个用户接口与大部分的Windows 软件相同。
除一般的复制(Copy)、贴上(Paste)外,也可以直接利用鼠标拖放的方式,来移动、复制特征或是修改图形,具有易学易用的特质是相当人性化的软件。
分别叙述如下: (1) 开始(Start):切换CATIA 各个不同的模块(Moudel)。
如零件设计(Part Design)、组件设计(Assembly Design)及纯2D 绘图(Drafting)等。
(2) 团队数据库(TeamPDM):连接及存取CATIA SmartTeam 的数据。
(3) 插入(Insert):执行CATIA 的绘图指令。
绘图工具栏:CATIA 大部分的绘图指令都在此区域中,内定值为单一行。
你可以自行调整工具栏的位置,或是在图标上按鼠标的右键,显示或隐藏工具栏。
标准及显示工具栏:CATIA 绘图指令以外的图标指令都在此区域中,内定值为单一行。
命令提示區 命令輸入區 圖檔名稱历程树(History Tree):显示CATIA零件建构的历程及曲面的图素或组装表。
可直接在历程中修改建构的参数或图素的性质。
也可以在特征上按鼠标右键可以显示辅助菜单,执行CATIA的指令。
基准平面:显示零件的基准平面(XY平面、YZ平面、ZX平面)。
在CATIA中,每一个图档都会有一个原点(0,0,0),以原点为基准建立XY平面、YZ平面、ZX 平面三个基准平面。
罗盘(Compass):显示CATIA目前的轴向。
也可以利用罗盘顶部的圆球、3轴向及圆弧来平移及旋转视角。
在自由造型(FreeStyle)中,利用罗盘来改变绘图平面及指定方向。
在组装设计(Assembly Design)中,将罗盘移动至零件上,当罗盘变成绿色时,可移动或是旋转零件。
命令提示区:显示鼠标目前所在位置的指令说明或是图素的名称。
1.1工具-定制-开始菜单。
把草图绘制器.绘图.装配设计.freestyle〔自由曲面〕.等等〔如图〕放到右边。
结果如图方便操作1.2工具-定制-命令。
视图-隐藏/显示设置加速键space〔空格键〕-编辑-属性设置加速键alt+space2.1工具-选项-常规-常规-无自动备份〔加快速度〕文档-已链接文档本地化-其他文件夹-配置〔翻开文件时直接进入该文件夹〕性能-设置可以撤销的次数常规-显示-性能设置为0.1兼容性-iges-结合模型的面公差设置0.1参数和测量-智能-选择带值带公式单位看下是否是自己需要的默认单位2.2工具-选项-根底结构-产品结构-高速缓存管理设置路径及大小〔加快曾经翻开过的总成翻开速度〕产品结构设置是否手动输入零部件号树的定制材料.关系.参数.约束全部选择是零部件根底结构-显示关系.参数.约束全部选择零部件文档、选择创立几何图形集2.3工具-选项-机械设计-绘图-视图对几何图形生成/修饰进行设置3、保持界面按钮的位置将各图标位置放好并编辑好快捷键后关闭catia翻开C:\Documents and Settings\kaking164\Application Data\DassaultSystemes 新建CATSettings-r14文件夹复制CATSettings的内容到CATSettings-r14如下操作进入环境变量编辑器Catusersettingpath右键-编辑变量在值里输入C:\Documents and Settings\kaking164\Application Data\DassaultSystemes\CATSettings-r144、加快启动速度从开始?程序?Catia_P3->Tools->Environment Editor在上面的框中选择Catia_P3 .V5R14---然后在下面的框中点右键选择:New variable 〔建立新变量〕增加以下变量:加快启动速度CNEXTSPLASHSCREEN = noCATNoStartDocument = yes CNEXTBACKGROUND = no。
CATIA模型优化方法CATIA(Computer-Aided Three-Dimensional Interactive Application)是一种广泛应用于航空、汽车、工业设计等领域的三维设计软件。
在工程实践中,为了提高产品的性能和效率,对CATIA模型进行优化是非常重要的。
本文将介绍几种常用的CATIA模型优化方法,以帮助读者了解如何有效改进设计。
一、几何优化几何优化是通过调整CAD模型的几何形状来改进产品性能的方法。
CATIA软件提供了丰富的几何优化工具,如变形、拉伸、扩展等。
这些工具使得设计师能够根据特定要求对模型进行精确的调整。
例如,通过优化流体流动的CAD模型,可以减少阻力,提高空气动力学效能。
二、拓扑优化拓扑优化是一种在保持结构刚度和强度的前提下,通过改变构件的材料分布,减少不必要的材料使用,从而降低产品的重量。
在CATIA 中,拓扑优化通过应用拓扑算法对模型进行分析和优化。
这种方法能够提高产品的性能,同时减少材料和制造成本。
三、参数化优化参数化优化是通过调整模型的参数,使得模型在满足特定要求的前提下达到最优状态。
CATIA软件具有强大的参数化设计功能,允许用户根据不同需求自定义参数。
通过修改参数值,可以实时更新模型,并且自动计算出最优解。
这种方法在设计复杂产品时非常有用,可以提高设计效率和质量。
四、材料优化材料优化是通过选择合适的材料来改善产品性能的方法。
在CATIA 软件中,用户可以使用材料库,根据特定要求选择最佳的材料。
例如,在汽车设计中,通过合理选择轻质材料,可以降低车身重量,提高燃油经济性和安全性能。
五、分析优化分析优化是通过使用CATIA软件的分析功能,对模型进行性能评估和优化。
CATIA提供了强大的仿真和分析工具,例如有限元分析、流体仿真等。
通过对模型进行分析,可以发现存在的问题和潜在的改进空间。
然后,根据分析结果进行优化,以提高产品的可靠性和稳定性。
综上所述,CATIA模型优化方法包括几何优化、拓扑优化、参数化优化、材料优化和分析优化。
CATIA的一些很有用的设置CATIA软件用了一年多了,功能模块用得不多,很多东西都还没有了解。
虽是个半桶水,却也有些使用心得,或自己摸索、或高手指教的,想与大家共享一下。
1.在打开CATIA时,默认直接进入装配模块,我们增加环境变量:CATNoStartDocument=yes 就可以启动后什么也不进入,不进入product,也不会自动到part。
方法:从开始菜单进入环境编辑器Environment Editor V5R17,将上面CATNoStartDocument=yes复制到环境变量中新建的一个变量名称里面确定,关闭CATIA重启就可以了。
启动后界面2. CATIA 进入界面时图片的更改:图片位置在X:\Program Files\Dassault Systemes\B17\intel_a\resources\graphic 中名称:CATIASplash.bmp 的图片,可以用别的图片替换掉,图片名称保持不变就可以了。
注意的是必须是后缀为.bmp 的图片,且图片大小也要修改到合适尺寸。
(X 为CATIA 安装盘)3. CATIA 工作背景图片的更改:图片位置在 X:\Program Files\Dassault Systemes\B17\intel_a\resources\graphic 中名称为:ClientMDIBackgroundNT.bmp 的图片,替换方法同上。
效果如下图:4.更改轴系统的显示大小:选项—零部件基础结构—显示。
更改数值大小即可。
5. 出工程图纸时,在管理员模式下,可设置图纸各种默认参数(比如剖面线的默认类型,尺寸线的默认颜色等等),可以让出图效率更高。
CATIA v5r17管理员方式登陆的设置方法:(1)。
在C:\Documents and Settings\All Users\Application Data\DassaultSystemes 文件夹下分别建立两个文件夹。

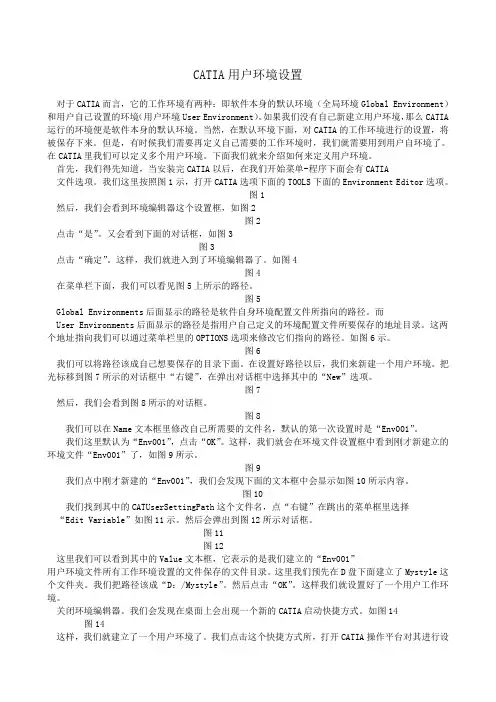

CATIA用户环境设置对于CATIA而言,它的工作环境有两种:即软件本身的默认环境(全局环境Global Environment)和用户自己设置的环境(用户环境User Environment)。
如果我们没有自己新建立用户环境,那么CATIA 运行的环境便是软件本身的默认环境。
当然,在默认环境下面,对CATIA的工作环境进行的设置,将被保存下来。
但是,有时候我们需要再定义自己需要的工作环境时,我们就需要用到用户自环境了。
在CATIA里我们可以定义多个用户环境。
下面我们就来介绍如何来定义用户环境。
首先,我们得先知道,当安装完CATIA以后,在我们开始菜单-程序下面会有CATIA文件选项。
我们这里按照图1示,打开CATIA选项下面的TOOLS下面的Environment Editor选项。
图1然后,我们会看到环境编辑器这个设置框,如图2图2点击“是”。
又会看到下面的对话框,如图3图3点击“确定”。
这样,我们就进入到了环境编辑器了。
如图4图4在菜单栏下面,我们可以看见图5上所示的路径。
图5Global Environments后面显示的路径是软件自身环境配置文件所指向的路径。
而User Environments后面显示的路径是指用户自己定义的环境配置文件所要保存的地址目录。
这两个地址指向我们可以通过菜单栏里的OPTIONS选项来修改它们指向的路径。
如图6示。
图6我们可以将路径该成自己想要保存的目录下面。
在设置好路径以后,我们来新建一个用户环境。
把光标移到图7所示的对话框中“右键”,在弹出对话框中选择其中的“New”选项。
图7然后,我们会看到图8所示的对话框。
图8我们可以在Name文本框里修改自己所需要的文件名,默认的第一次设置时是“Env001”。
我们这里默认为“Env001”,点击“OK”。
这样,我们就会在环境文件设置框中看到刚才新建立的环境文件“Env001”了,如图9所示。
图9我们点中刚才新建的“Env001”,我们会发现下面的文本框中会显示如图10所示内容。

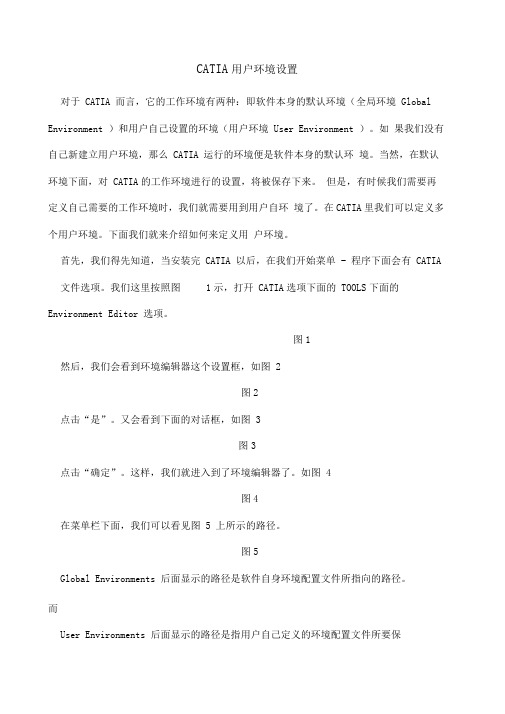

C A T I A用户环境设置 SANY GROUP system office room 【SANYUA16H-CATIA用户环境设置对于CATIA而言,它的工作环境有两种:即软件本身的默认环境(全局环境Global Environment)和用户自己设置的环境(用户环境User Environment)。
如果我们没有自己新建立用户环境,那么CATIA运行的环境便是软件本身的默认环境。
当然,在默认环境下面,对CATIA的工作环境进行的设置,将被保存下来。
但是,有时候我们需要再定义自己需要的工作环境时,我们就需要用到用户自环境了。
在CATIA里我们可以定义多个用户环境。
下面我们就来介绍如何来定义用户环境。
首先,我们得先知道,当安装完CATIA以后,在我们开始菜单-程序下面会有CATIA 文件选项。
我们这里按照图1示,打开CATIA选项下面的TOOLS下面的Environment Editor选项。
图1然后,我们会看到环境编辑器这个设置框,如图2图2点击“是”。
又会看到下面的对话框,如图3图3点击“确定”。
这样,我们就进入到了环境编辑器了。
如图4图4在菜单栏下面,我们可以看见图5上所示的路径。
图5Global Environments后面显示的路径是软件自身环境配置文件所指向的路径。
而User Environments后面显示的路径是指用户自己定义的环境配置文件所要保存的地址目录。
这两个地址指向我们可以通过菜单栏里的OPTIONS选项来修改它们指向的路径。
如图6示。
图6我们可以将路径该成自己想要保存的目录下面。
在设置好路径以后,我们来新建一个用户环境。
把光标移到图7所示的对话框中“右键”,在弹出对话框中选择其中的“New”选项。
图7然后,我们会看到图8所示的对话框。
图8我们可以在Name文本框里修改自己所需要的文件名,默认的第一次设置时是“Env001”。
我们这里默认为“Env001”,点击“OK”。
CATIA模型优化方法分享在工程设计中,模型的优化方法是非常关键的,它可以提高产品的性能和效率,减少材料的浪费,同时也能节约成本和减少环境污染。
CATIA软件是一种广泛应用于工程设计领域的三维建模工具,它提供了众多的优化方法和技术,帮助工程师们实现最佳设计方案。
本文将分享一些CATIA模型优化方法,帮助读者快速掌握这些技巧。
一、参数化建模参数化建模是CATIA中常用的一种优化方法。
通过定义一些可调整的参数,工程师可以在模型设计的过程中快速修改这些参数的数值,从而得到不同的设计方案。
这种方法可以帮助工程师们进行快速的设计优化和方案比较,节省了时间和成本。
二、拓扑优化拓扑优化是一种通过重塑材料的分布来优化结构设计的方法。
CATIA提供了各种拓扑优化工具,可以帮助工程师们优化结构的强度、刚度和重量比。
在设计中,工程师可以根据需求设置约束和载荷条件,CATIA会自动通过重塑材料的分布来实现最佳设计。
拓扑优化可以最大程度地减少材料的使用量,提高产品的性能。
三、参数优化参数优化是一种通过调整设计参数来优化模型性能的方法。
CATIA提供了参数优化的功能,可以帮助工程师们在优化过程中实现不同参数的自动调整。
工程师可以设置不同的参数范围和优化目标,CATIA会自动进行参数调整,并给出最佳的设计方案。
通过参数优化,工程师可以快速找到最佳设计方案,提高产品的性能和效率。
四、材料优化CATIA提供了材料优化的功能,可以帮助工程师选择最佳的材料以实现最佳设计效果。
工程师可以在CATIA中选择不同的材料库,根据设计要求和约束条件,系统会给出最佳的材料选择方案。
材料优化不仅可以提高产品的性能,还可以减少材料的浪费,降低成本。
五、流体优化对于需要进行流体分析和优化的工程设计,CATIA也提供了相应的工具和方法。
工程师可以在CATIA中进行流体分析,通过优化设计参数和流体通道的形状,来实现最佳的流体传输效果。
流体优化可以提高产品的效率和性能,减少能量的损失和浪费。
