CATIA软件参数化设计技巧CATIA (Computer Aided Three-Dimensional Interactive Application)是一种强大的计算机辅助设计和制造软件,被广泛应用于航空航天、汽车、工业设计等领域。
参数化设计是CATIA的一个重要特性,它可以有效地提高设计的效率和灵活性。
本文将介绍CATIA软件的参数化设计技巧,帮助读者更好地利用CATIA来完成设计任务。
一、参数化设计的基本概念参数化设计是指通过定义一组参数,以及参数之间的关系和约束来描述产品的形状和特性。
在CATIA中,参数可以是尺寸、角度、间距等物理量,通过改变这些参数的数值,可以实现对设计模型的快速修改和更新。
参数化设计使得设计师可以方便地进行多次迭代,快速生成不同尺寸和形状的产品。
二、创建参数化模型在CATIA中创建参数化模型需要先定义参数,然后再将参数应用到模型中。
下面是一个简单的示例,展示了如何创建一个参数化的矩形模型。
1. 打开CATIA软件,选择“Part Design”模块;2. 在工具栏中选择“Pad”命令,点击在图形区域中绘制一个矩形;3. 在“Specification Tree”中找到“Pad Definition”节点,右键点击该节点,选择“Add User Parameters”;4. 在弹出的对话框中添加两个参数,分别命名为“长度”和“宽度”,并分别指定数值;5. 在矩形的尺寸输入框中,使用这两个参数表示矩形的长度和宽度,例如,输入“长度”、“宽度”;6. 点击“确定”按钮,CATIA将根据参数的数值生成一个参数化的矩形模型。
通过定义参数,并将参数应用到模型中,我们可以快速修改矩形的尺寸,而无需重新绘制模型。
三、约束的应用除了定义参数,我们还可以使用约束工具在CATIA中实现模型的约束。
约束是一种关系,用于限制模型元素之间的相互作用。
通过定义约束,可以在保持模型特性的前提下,改变模型的形状和尺寸。
CATIA参数化建模设计教程首先,打开CATIA软件并创建一个新的零件文件。
在工具栏上选择“文件”,然后选择“新建”。
在弹出窗口中选择“零件”并点击“确定”。
第二步是创建一个基础特征。
在CATIA中,基础特征是构成整个模型的基础。
常用的基础特征有创建草图、拉伸、旋转、倒角等。
选择“创建”工具栏上的“草图”按钮,然后在工作平面上绘制草图。
草图可以是二维的线条、圆、矩形等,在CATIA中,草图是创建三维模型的基础。
在草图绘制完成之后,选择“拉伸”工具栏上的按钮,然后选择要拉伸的草图和拉伸的距离。
拉伸可以将二维草图转化为三维模型。
接下来,我们可以使用更高级的功能来对模型进行操作。
一种常见的操作是进行旋转。
选择“旋转”工具栏上的按钮,然后选择要旋转的模型和旋转轴。
通过旋转可以将模型进行翻转、倾斜等操作。
此外,CATIA还提供了一些高级的功能,如倒角、剪切等。
倒角是用于给模型边缘添加圆角,使其更加平滑。
选择“倒角”工具栏上的按钮,然后选择要倒角的边和倒角的半径。
剪切功能可以用来从模型中移除一部分材料。
选择“剪切”工具栏上的按钮,然后选择要剪切的模型和剪切面。
最后,我们需要对模型进行参数化。
参数化是CATIA的一个重要特性,它可以使模型的尺寸和形状具有可调性。
在CATIA中,我们可以使用变量和公式来定义模型的尺寸和形状。
选择“参数”工具栏上的按钮,然后定义变量和公式。
通过调整变量的值,模型的尺寸和形状会相应地改变。
以上就是使用CATIA进行参数化建模设计的基础教程。
通过学习这些基本的操作,您可以使用CATIA来创建复杂的三维模型,并灵活地调整其尺寸和形状。
希望本教程对您有所帮助。

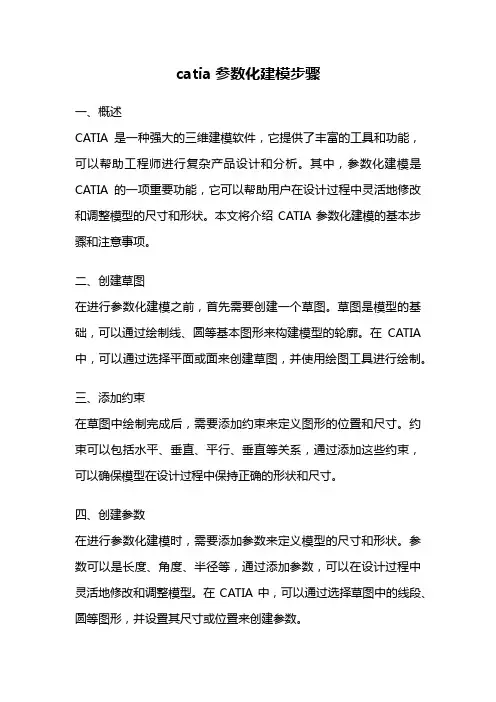

catia参数化建模步骤一、概述CATIA是一种强大的三维建模软件,它提供了丰富的工具和功能,可以帮助工程师进行复杂产品设计和分析。
其中,参数化建模是CATIA的一项重要功能,它可以帮助用户在设计过程中灵活地修改和调整模型的尺寸和形状。
本文将介绍CATIA参数化建模的基本步骤和注意事项。
二、创建草图在进行参数化建模之前,首先需要创建一个草图。
草图是模型的基础,可以通过绘制线、圆等基本图形来构建模型的轮廓。
在CATIA 中,可以通过选择平面或面来创建草图,并使用绘图工具进行绘制。
三、添加约束在草图中绘制完成后,需要添加约束来定义图形的位置和尺寸。
约束可以包括水平、垂直、平行、垂直等关系,通过添加这些约束,可以确保模型在设计过程中保持正确的形状和尺寸。
四、创建参数在进行参数化建模时,需要添加参数来定义模型的尺寸和形状。
参数可以是长度、角度、半径等,通过添加参数,可以在设计过程中灵活地修改和调整模型。
在CATIA中,可以通过选择草图中的线段、圆等图形,并设置其尺寸或位置来创建参数。
五、创建特征在完成草图和参数的定义后,可以开始创建模型的特征。
特征可以是挤压、旋转、倒圆等操作,通过这些特征可以将草图转化为三维模型。
在CATIA中,可以通过选择草图和操作类型来创建特征,并根据需要设置其尺寸和位置。
六、添加关联在创建特征时,可以选择将其与草图或其他特征进行关联。
关联可以确保模型在修改或调整时保持一致性。
在CATIA中,可以通过选择要关联的特征和操作类型来添加关联,并设置其参数和限制条件。
七、调整参数在完成模型的创建后,可以通过修改参数来调整模型的尺寸和形状。
在CATIA中,可以通过选择模型中的参数,并修改其数值来实现参数的调整。
通过这种方式,可以快速地修改和优化模型,提高设计效率。
八、进行分析在完成模型的创建和调整后,可以进行各种分析和评估。
CATIA提供了丰富的分析工具,可以对模型进行强度、运动、流体等方面的分析。
CATIA软件参数化设计入门CATIA软件是一种功能强大的三维建模软件,被广泛应用于工业设计、机械制造、航空航天等领域。
参数化设计是CATIA软件的一项重要功能,它可以帮助设计师快速创建和修改模型,提高设计效率。
本文将介绍CATIA软件参数化设计的基本概念和入门步骤。
一、什么是参数化设计参数化设计是一种基于变量和公式的设计方法。
在传统的CAD设计中,设计师需要手动调整每个零件的尺寸和位置。
而在参数化设计中,设计师可以通过定义变量和公式来控制模型的尺寸和位置,从而实现自动化的设计。
参数化设计可以使设计师在任何时候都能够轻松地修改零件的尺寸和位置,提高设计的灵活性和可重用性。
二、CATIA软件参数化设计的基本步骤1. 定义参数在进行参数化设计之前,首先需要定义一些参数。
参数可以是数字、字符串或其他类型的变量,用于控制模型的尺寸和位置。
在CATIA软件中,可以通过参数编辑器来定义和管理参数。
参数编辑器提供了一个直观的界面,可以方便地添加、修改和删除参数。
2. 创建基础模型在定义参数之后,接下来可以开始创建基础模型。
基础模型是参数化设计的基础,它包含了设计中最基本的几何形状和结构。
在CATIA软件中,可以使用各种建模工具来创建基础模型,如拉伸、旋转、镜像等。
3. 添加公式在创建基础模型之后,可以为模型添加公式。
公式是参数化设计的核心,它用于计算模型的尺寸和位置。
在CATIA软件中,可以使用公式编辑器来添加和编辑公式。
公式编辑器提供了一个简单而强大的计算环境,可以实现复杂的计算和逻辑运算。
4. 验证和修改设计在添加公式之后,可以对设计进行验证和修改。
CATIA软件提供了多种验证工具,如碰撞检测、重叠分析等。
设计师可以使用这些工具来检查模型的合理性和完整性。
如果发现问题,可以通过修改参数或公式来进行调整,从而得到满足要求的设计。
5. 应用到其他模型在完成一个参数化模型的设计之后,可以将其应用到其他模型中。
CATIA软件提供了复制和关联功能,可以将一个模型的参数和公式复制到其他模型中,从而实现批量设计和自动化设计。
CATIA链轮参数化设计及零件库构建刘文莲;桑运春;谢丽华【摘要】建立的标准链轮智能3D模型系统,可根据标准链轮型号、齿数、排数等基本参数进行自动选型。
阐述了VB环境下运用CATIA 对链轮进行参数化设计,结合数据库技术与标准链轮数据进行连接,完成了链轮零件库的构建。
%In the intelligent standard sprocket 3D parametric system ,the parameters suchas the type , teeth and rows of the standard sprocket can be automated selected and matched up .Here we discuss the design process with CATIA software under VB environment in which the data is connected with the standard data base to build the parts library .【期刊名称】《长春工业大学学报(自然科学版)》【年(卷),期】2015(000)002【总页数】6页(P143-148)【关键词】CATIA;参数化;链轮;零件库【作者】刘文莲;桑运春;谢丽华【作者单位】青岛理工大学琴岛学院机电工程系,山东青岛 266000;青岛四方庞巴迪铁路运输设备有限公司,山东青岛 266000;青岛理工大学琴岛学院机电工程系,山东青岛 266000【正文语种】中文【中图分类】TH131.70 引言链传动通常应用在轴间中心距较大、多轴,要求平均传动比准确、环境比较恶劣的传动场合[1],在化工、纺织机械、食品加工、仪表仪器、石油等行业得到广泛应用。
随着CAD技术的发展,在产品开发过程中,三维建模已经成为有限元分析、装配设计、运动仿真、数控加工等必不可少的基础[2]。
CATIA参数化设计及零件库的建立
一、CATIA参数化设计
CATIA参数化设计是在CATIACAD绘图系统中,根据一定形体和尺寸
参数的设定,实现图形、尺寸以及性能参数相互关联的设计技术。
它是一
种应用于现代工程设计中的数字化设计技术,它可以让CAD设计变得可控、可改变、可复用,帮助设计者以更快更灵活的方式实现创意设计。
CATIA
参数化设计的优点在于:
1、参数化设计能帮助设计人员迅速轻松地实现复杂的设计任务。
参
数化设计能够快速、高效地完成一般的CAD设计任务,比如说可以通过不
同的参数设置实现尺寸参数的连续变形来实现复杂的拉伸或收缩,快速而
准确地完成复杂设计的任务。
2、参数化设计能够通过参数化的方式自动实现产品设计模板的保存,进而可以成为产品设计的可重复使用物,从而加强了投入的价值,增强了
可重复使用的意识,促进了工程设计的科学性和效率性。
3、参数化设计能够有效地减少重复性的设计工作,可以以更少的时
间完成更多的工作量,减少设计过程所占用的成本,从而提高设计工作的
效率和质量。
4、参数化设计可以直接将设计图纸转换成数据信息,从而减少设计
过程中的笔墨纠缠,提高设计精度,提升了整体设计工作的质量和效率。
CATIA软件零件参数化设计CATIA软件是一种强大的计算机辅助设计软件,被广泛应用于制造业中。
在CATIA软件中,参数化设计是一种非常重要的功能,它可以大大提升零件设计的效率和灵活性。
本文将探讨CATIA软件中的零件参数化设计的原理、方法以及其在实际应用中的优势。
一、零件参数化设计的原理零件的参数化设计是指在设计零件时,将其中的尺寸、角度、位置等相关参数以变量的形式定义,并通过公式和关系表达式将这些变量关联起来。
通过从外部修改变量的数值,零件的形状和结构可以随之改变,从而实现灵活的设计。
CATIA软件提供了强大的参数化设计功能,可以轻松地实现零件的参数化设计。
二、零件参数化设计的方法在CATIA软件中,进行零件的参数化设计主要有以下几个步骤:1. 定义参数:在零件设计过程中,可以通过选择菜单中的“参数”功能来定义各种参数。
如定义长度、角度、直径等尺寸参数,定义材料的物理性质参数等。
2. 创建基础特征:根据实际需要,可以选择各种基础特征进行建模。
如创建基础的几何体,如立方体、圆柱体等;也可以通过其他特征进行建模,如挖空、拉伸、旋转等。
3. 关联参数:通过选择特定的几何元素或边界条件,将参数与零件的形状和结构关联起来。
例如,可以通过选择两个点来定义两个零件之间的距离,通过选择两个面来定义零件的厚度等。
4. 编辑参数:可以随时编辑已经定义的参数,修改其数值或者关联条件。
CATIA软件还提供了方便的参数编辑界面,可以直接输入数值或者通过滑块进行调整。
5. 分析设计:在参数化设计完成后,可以通过CATIA软件提供的分析工具进行设计的分析。
例如,可以根据已定义的参数计算零件的质量、强度、刚度等。
通过分析结果,可以优化设计,满足设计要求。
三、零件参数化设计的优势零件参数化设计在CATIA软件中具有以下优势:1. 提升设计效率:通过参数化设计,可以在不改变设计思路和流程的前提下,实现零件形状和结构的快速修改。
CATIA软件参数化设计方法CATIA是一款广泛应用于机械设计和制造领域的三维建模软件,它提供了丰富的功能和工具,帮助工程师们进行产品设计与开发。
其中,参数化设计是CATIA软件的一个重要特点,它能够帮助用户灵活地调整设计参数,提高设计效率和质量。
本文将介绍CATIA软件中的参数化设计方法,旨在帮助读者更好地利用该软件进行设计工作。
1. 参数化设计的概念参数化设计是指通过设定各项设计参数,并在设计过程中动态地调整这些参数值,从而实现设计的灵活性和变化性。
在CATIA软件中,参数化设计的核心思想是将设计过程中的几何尺寸、位置、约束等信息与参数关联起来,通过修改参数的值来实现设计的变化。
2. 参数化设计的优势参数化设计在CATIA软件中具有许多优势。
首先,它可以提高设计效率。
通过设定参数,设计师可以方便地调整尺寸和约束条件,快速生成各种不同的设计方案。
其次,参数化设计可以降低设计错误的风险。
通过将关键参数与几何特征相连接,当一个参数发生改变时,相关的几何特征也会相应更新,避免了人为错误。
此外,参数化设计还能够提高产品质量和可靠性,当设计需求发生变化时,只需要修改相关参数,而不需要重新设计整个产品。
3. 设计表格的应用在CATIA软件中,设计表格是参数化设计的一种常用工具。
设计表格是将设计参数和相关的几何特征以表格形式展示,通过修改表格中的数值来改变设计参数的值。
设计表格能够极大地简化参数化设计的流程,使设计师更加方便地控制设计参数。
设计表格还可以与其他设计模块相结合,如装配模块、仿真模块等,实现全面的参数化设计。
4. 规则建模的应用除了设计表格,CATIA软件还提供了规则建模功能,用于实现更复杂的参数化设计。
规则建模是指通过建立一组规则和条件,自动地生成和更新几何模型。
在规则建模中,设计师可以定义不同的参数和约束,并基于这些参数和约束建立模型。
当参数发生改变时,模型会自动更新,从而实现设计的变化。
规则建模可以高效地进行复杂的设计任务,提高设计效率和质量。
一.实体建模:1. 进入CATIA软件,点击Start下拉菜单,鼠标移动到Mechanical Design,选择Part Design,进入机械零件设计工作台。
2. 左击xy plane参考平面,在工具栏中点击Sketcher 草图设计图标,进入草图设计模式。
3. 点击Rectangle 矩形图标的下拉箭头,出现多边型图标,点击Hexagon 六边形图标,画一个任意大小的六边形。
工作台环境参数设置注意事项:此时Geometrical Constraints,Dimensional Constraints 必须在启用状态。
4. 点击Constraint 尺寸限制图标,选中六边型的一条垂直线,垂直线变橘黄色显示,移动鼠标,出现尺寸线,再点击另外一条垂直线,标出两条垂直线的距离尺寸线,双击该尺寸线,出现ConstraintDefinition 尺寸线定义对话框,直接在对话框内填入100,点击OK按钮。
5. 进入零件实体设计模式,建造立体模型。
双击模型树的Part1处,进入实体设计模式。
以后应注意这种模式转换,CATIA是大型CAD/CAM/CAE集成软件,在应用中的模式转换,工作台的切换频繁,设计者要清楚自己在哪个工作台工作。
6. 点击Pad拉伸图标,打开Pad Definition 对话框,第一栏Type类型选择缺省的Dimension 实体,Length 长度栏内填100mm,点击OK 按钮,建成六棱柱实体。
7. 单击选中六棱柱实体的上底面,在工具栏中点击Sketcher 草图设计图标,进入草图设计模式。
8. 单击Circle 画圆图标,选中坐标原点,移动鼠标,再单击,画出任意大小的一个圆。
点击Constraint 尺寸限制图标,然后单击该圆,标出圆的直径尺寸线。
双击标注的尺寸线,出现Constraint Definition 尺寸线定义对话框,在Diameter栏内填上100mm。
9. 双击模型树的Part1处,回到零件实体设计模式,单击Pad拉伸图标,出现Pad Definition 对话框,第一栏Type类型选择缺省的Dimension 实体,Length 长度栏内填100mm,然后点击OK 按钮,建成圆柱实体于六棱柱上。

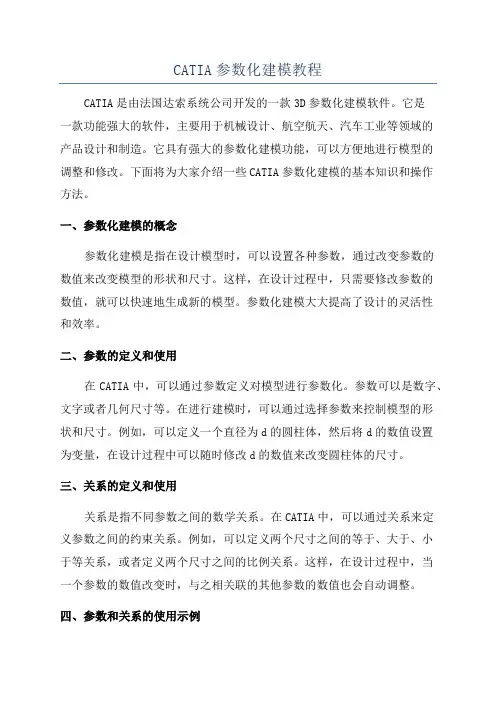

CATIA参数化建模教程CATIA是由法国达索系统公司开发的一款3D参数化建模软件。
它是一款功能强大的软件,主要用于机械设计、航空航天、汽车工业等领域的产品设计和制造。
它具有强大的参数化建模功能,可以方便地进行模型的调整和修改。
下面将为大家介绍一些CATIA参数化建模的基本知识和操作方法。
一、参数化建模的概念参数化建模是指在设计模型时,可以设置各种参数,通过改变参数的数值来改变模型的形状和尺寸。
这样,在设计过程中,只需要修改参数的数值,就可以快速地生成新的模型。
参数化建模大大提高了设计的灵活性和效率。
二、参数的定义和使用在CATIA中,可以通过参数定义对模型进行参数化。
参数可以是数字、文字或者几何尺寸等。
在进行建模时,可以通过选择参数来控制模型的形状和尺寸。
例如,可以定义一个直径为d的圆柱体,然后将d的数值设置为变量,在设计过程中可以随时修改d的数值来改变圆柱体的尺寸。
三、关系的定义和使用关系是指不同参数之间的数学关系。
在CATIA中,可以通过关系来定义参数之间的约束关系。
例如,可以定义两个尺寸之间的等于、大于、小于等关系,或者定义两个尺寸之间的比例关系。
这样,在设计过程中,当一个参数的数值改变时,与之相关联的其他参数的数值也会自动调整。
四、参数和关系的使用示例下面以设计一个简单的零件为例,介绍参数化建模的基本操作方法。
首先,定义一个数字参数A和B,分别表示零件的长度和宽度。
然后,定义一个关系,将A和B相乘得到零件的面积。
接下来,定义一个尺寸参数C,表示零件的厚度。
最后,通过关系将面积和厚度相乘得到零件的体积。
这样,当A、B或C的数值改变时,零件的尺寸和体积都会自动调整。
五、参数化建模的优点和应用参数化建模具有很多优点。
首先,它可以提高设计的灵活性和效率。
通过参数化建模,可以方便地进行模型的调整和修改,极大地节省了设计时间和成本。
此外,参数化建模还可以提高设计的准确性和一致性,保证了模型的质量和稳定性。
CATIA参数化零件建模思路CATIA是一款功能强大的参数化建模软件,可以用于创建各种复杂的零部件模型。
参数化建模允许用户通过调整参数值来改变模型的形状和尺寸,从而提高设计效率和准确性。
以下是关于如何在CATIA中进行参数化零部件建模的思路:1.确定零部件的设计要求和约束:首先,需要明确零部件的设计要求,包括尺寸、形状、材料等方面的要求。
同时还需要考虑零部件在装配中的约束条件,例如与其他零部件的配合关系、运动关系等。
2.创建基础几何体:在开始建模之前,可以根据设计要求创建一些基础几何体,如圆柱体、球体、锥体等。
这些基础几何体可以通过简单的参数进行调整,用作后续操作的基础。
3.使用特征工具进行建模:CATIA提供了丰富的特征工具,可以用于创建各种常见的零部件特征,如孔、窗口、槽、倒角等。
通过使用这些特征工具,可以在模型中添加必要的特征,并进行参数化设置。
4.定义参数和公式:在进行参数化建模时,可以定义一些参数和公式,用于控制模型的形状和尺寸。
这些参数可以直接控制模型的几何属性,也可以用于定义约束条件。
通过定义参数和公式,可以实现较高程度的灵活性和复用性。
5.创建参数化特征:除了基本的几何特征之外,CATIA还提供了一些高级的参数化特征工具,如镜像、阵列、螺旋线等。
通过使用这些特征工具,可以更加便捷地创建一些复杂的零部件特征,并进行参数化设置。
6.进行装配和运动模拟:如果需要将参数化零部件应用于装配任务中,可以使用CATIA的装配模块进行装配设计。
在装配模块中,可以通过定义零部件之间的约束关系和运动关系,实现零部件的装配和运动模拟。
7.进行参数化分析:在完成参数化建模之后,可以进行一些参数化分析,如尺寸优化、装配分析等。
CATIA提供了一些分析工具和插件,可以帮助用户对参数化零部件进行分析和优化。
总结起来,CATIA参数化零部件建模的思路包括确定设计要求和约束、创建基础几何体、使用特征工具进行建模、定义参数和公式、创建参数化特征、进行装配和运动模拟、进行参数化分析等步骤。
CATIA软件零件参数化建模CATIA软件是一款广泛应用于工业设计和机械工程的三维建模软件。
它提供了强大的功能和灵活性,使得用户可以根据自身需求进行零件参数化建模。
本文将介绍CATIA软件中的零件参数化建模方法,以及其在实际应用中的优势。
一、CATIA软件概述CATIA软件是由法国达索系统公司开发的一款计算机辅助设计软件。
它提供了完整的产品设计解决方案,包括产品概念设计、虚拟样机制造、协作设计和产品生命周期管理等功能。
CATIA软件被广泛应用于航空航天、汽车制造、工业设备等领域,具有强大的设计和分析能力。
二、参数化建模概念参数化建模是一种基于参数的零件设计方法,通过调整参数的数值来控制零件的形状和尺寸。
在CATIA软件中,用户可以定义零件的参数,并且根据这些参数进行建模。
参数化建模的优势在于,当设计需求发生变化时,只需要修改参数的数值,而不需要重新设计整个零件,大大提高了设计效率和灵活性。
三、CATIA软件中的参数化建模方法1. 定义参数:在CATIA软件中,用户可以通过参数定义工作台中的零件参数。
具体来说,可以定义线段的长度、角度、曲线的半径等参数。
参数定义完成后,用户可以在后续的建模过程中直接使用这些参数。
2. 建立基础特征:CATIA软件提供了多种基础特征库,包括直线、圆、矩形等。
用户可以通过在工作平面上绘制这些基础特征来快速创建零件的草图,然后可以使用参数进行尺寸调整。
3. 特征操作:CATIA软件中的特征操作包括拉伸、旋转、倒角、挤压等。
用户可以将基础特征进行组合,并应用特征操作进行细化。
通过参数的调整,可以实现对特征尺寸的动态控制,快速生成符合要求的零件。
4. 关系和公式:在CATIA软件中,用户还可以通过关系和公式进行零件参数之间的关联。
例如,可以设置两个参数之间的等于、大于或小于关系,或者使用公式计算一个参数的值。
这种关系和公式的设置可以实现更高级的参数化建模。
四、参数化建模的优势1. 提高设计效率:参数化建模可以大大提高设计效率。
CATIA参数化建模技巧CATIA是一款功能强大的三维设计软件,被广泛应用于航空航天、汽车、机械等领域。
在使用CATIA进行建模设计时,掌握一些参数化建模技巧可以提高工作效率和设计质量。
本文将介绍一些常用的CATIA参数化建模技巧,并给出相应的操作步骤和注意事项。
一、利用关键参数进行建模在CATIA中,可以通过定义关键参数来实现建模的参数化。
关键参数可以是长度、宽度、高度等数值,也可以是角度、半径等。
通过定义关键参数,可以在后续设计中灵活地修改这些参数,而无需重新绘制模型。
操作步骤:1. 打开CATIA软件并新建一个零件文件。
2. 在"参数"工作台中,点击"创建参数"按钮,定义需要的参数。
3. 在建模过程中,使用这些参数来确定各个特征的尺寸。
4. 在需要修改尺寸的时候,只需要修改参数的数值,模型会自动按照新的数值进行更新。
注意事项:- 定义参数时,应注意给予有意义的名称,以便在后续修改时更容易理解。
- 尽量使用相对尺寸而非绝对尺寸,这样在需要调整模型大小时更加方便。
二、使用公式进行参数计算CATIA还支持使用公式来进行参数计算,在建模过程中,可以根据不同的需求灵活地定义公式,并将其应用到模型的设计中。
这样可以避免繁琐的手工计算,并大大提高设计效率。
操作步骤:1. 在"参数"工作台中,选择需要进行计算的参数。
2. 在参数的属性中,点击"关系"选项。
3. 在"关系编辑器"中,输入需要的公式,并确认。
4. 公式的计算结果将自动应用到模型中。
注意事项:- 在定义公式时,应根据实际需求合理计算,避免出现不合理的计算结果。
- 对于复杂的公式计算,建议使用CATIA提供的数学函数库以及逻辑判断语句,以实现更加灵活的设计。
三、使用关系约束进行设计除了参数化建模外,CATIA还支持使用关系约束对模型进行设计。
通过定义各个几何元素之间的关系,可以保证模型在不同状态下的一致性和稳定性。
CATIA软件参数化设计教程CATIA是一款广泛应用于工业设计领域的三维建模软件,其功能强大且操作简便。
本篇文章将为大家介绍如何在CATIA软件中进行参数化设计,以实现快速设计和修改的目的。
1. 参数化设计的概念参数化设计是指在产品设计过程中,通过设定各种参数和约束条件,使得设计模型具备可变性和灵活性。
通过改变参数的数值,可以实现对设计模型的快速修改,提高设计效率和准确性。
2. CATIA软件的参数化设计功能CATIA软件提供了丰富的参数化设计功能,可通过以下几种方式进行参数设置:a) 公式驱动参数:可以使用数学公式来计算参数的数值,实现参数之间的关联。
例如,可以通过公式将两个参数的数值设为相等,从而保持模型的平衡和对称性。
b) 尺寸约束参数:可以通过设置模型的几何尺寸,如长度、宽度、高度等参数,并通过设置约束条件来限制其数值范围。
例如,可以设置一个零件的长度在50mm到100mm之间变化。
c) 变量参数:可以设置一些可变参数,通过改变其数值来调整模型的形状和尺寸。
例如,可以设置一个管道的直径参数,以便在设计过程中随时对其进行调整。
d) 约束参数:可以设定一些约束条件,如距离、角度、对称性等,对模型进行约束,保持设计的准确性。
例如,可以设置两个相互平行的线的距离参数。
3. 参数化设计的步骤在CATIA软件中进行参数化设计的步骤如下:a) 创建基础模型:首先,根据设计要求,利用CATIA软件的建模功能,创建基础模型。
b) 设置参数:在模型创建完成后,使用CATIA软件提供的参数化设计工具,设置各种参数,如尺寸、角度、位置等。
c) 设置约束条件:根据设计要求,设置适当的约束条件,以保持模型的稳定性和准确性。
d) 进行参数调整:根据实际需求,修改参数数值,观察模型的变化情况,并进行必要的调整。
e) 进行模型分析和优化:通过CATIA软件提供的模型分析功能,对参数化设计的模型进行分析和优化,确保其符合设计要求。
CATIA参数化建模技巧分享CATIA是一种常用的三维计算机辅助设计软件,它具有强大的参数化建模功能,可以帮助工程师在设计过程中灵活地调整模型参数,提高设计效率。
本文将分享一些CATIA参数化建模的技巧,帮助读者更好地应用CATIA软件进行三维建模。
一、利用参数表驱动模型在CATIA中,参数表可以存储和控制模型的各种参数,例如尺寸、角度等。
通过合理地使用参数表,可以实现模型的灵活调整和变动。
首先,我们需要定义一个参数表,在参数表中定义各个参数的名称和初值。
接下来,在模型的设计过程中,将对应的参数添加到相应的功能模块中,使模型与参数表关联起来。
这样,当我们需要调整模型尺寸时,只需要改变参数表中的数值,CATIA会自动根据参数表的数值更新模型。
通过这种方式,我们可以大大减少对模型的手动修改,提高模型的设计效率。
二、使用公式驱动模型在CATIA中,我们可以通过公式来定义模型的参数之间的依赖关系,从而实现模型的自动更新。
例如,我们可以使用公式A=B+C来定义参数A与参数B和C之间的关系。
当我们修改参数B或C时,参数A会自动更新。
这种公式驱动模型的方法可以提供更高的灵活性和自动化,特别是当模型的参数之间存在复杂的依赖关系时。
并且,公式可以嵌套使用,使模型更加智能和高效。
三、利用关系驱动模型关系是CATIA参数化建模中非常重要的概念。
通过定义关系,我们可以实现模型各个部分之间的约束和依赖关系。
例如,我们可以通过关系限制两个平面垂直、两条线之间的距离等。
通过合理地使用关系,我们可以保证模型的准确性和稳定性,并避免设计错误。
因此,在进行参数化建模时,我们应该充分利用关系功能,将模型各个部分之间的关系定义清楚,以确保模型的稳定性和可靠性。
四、使用装配建模CATIA可以进行多部件的装配建模,通过定义各个部件之间的关系和连接方式,实现整体模型的建立。
装配建模可以更好地模拟实际产品的组装过程,帮助设计师更好地评估和优化产品的装配性能。
