什么是阻性负载,感性负载,容性负载

感性负载与容性负载的区别线圈负载叫感性，电容负载叫容性，纯电阻负载叫阻性比如电机是感性负载，电容是容性负载，电炉电阻丝，白炽灯，碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义，分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是：电阻性负载：电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载：允许电流流过，但电流滞后于电压，可储能于电感。

容性负载：阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是：电阻性负载：电流电压的相位相同。

感性负载：电流滞后于电压。

容性负载：电流超前于电压。

电机类的设备都算是感性负载，开关电源类的，如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位，纯感性的话电压相位超前电流相位90度，纯容性负载就是工作时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

1）感性无功功率在用电设备中，凡是用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，co sΨ称为功率因数。

（2）容性无功功率在电容器二块极板间产生充放电，电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3）无功功率补偿的原理在交流电路中，纯电阻负载电流I R与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决，减少负载与电源间能量交换的规模，减少损耗无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。

电子负载常见区别电子负载几种负载的区别，容性负载、感性负载、阻性负载区别容性负载：和电源相比，负载电流超前负载电压一个相位差，此时负载为容性负载（如补偿电容负载）。

电路中类似电容的负载，可以使电流超前电压降低电路功率因数。

一般把负载带电容参数的负载，即符合电压滞后电流特性的负载成为容性负载。

充放电时，电压不能突变。

其对应的功率因数为负值。

对应的感性负载的功率因数为正值。

在高频领域,是指负载虚部为负值的负载。

一般电源控制类产品，所给出的负载，如未加说明则是给出的是视在功率；即总容量功率；它既包括有功功率，也包括无功功率；而一般感性负载说明中给出的往往是有功功率的大小，例如荧光灯，标注为15~40瓦的荧光灯，镇流器消耗功率约为8瓦，实际在考虑用定时器，感应开关在控制它时，则要加上这8瓦；具体不同的产品感性部分，即无功功率的大小，可以通过其给出的功率因数来计算。

混联电路中容抗比感抗大,电路呈容性反之为感性。

通常的用电器中并没有纯感性负载和纯容性负载。

因为这两种负载不做有用功。

只有在补偿电路中才使用纯感性负载或纯容性负载。

又因为绝大多数负载除阻性外，多数为感性负载，因此补偿的时候多数就用电容来补偿，所以，纯容性负载用得比纯感性负载多。

如电动机，变压器等等，通常为感性负载。

部分日光灯为容性负载。

举例：纯感性负载就是一组电感。

通常用来补偿电路中的容性电流。

在电路中带线圈的用电设备，其线圈部分即为纯感性负载。

如电动机、变压器、电风扇、日光灯镇流器等。

纯感性负载的电流是不能突变。

感性负载应用广泛。

在电路中带电容的用电设备，其电容部分即为纯容性负载。

如补偿电容等。

纯感性负载的电压是不能突变。

从理论上讲：纯电阻电路、纯电容电路、纯电感电路是不存在的。

电阻负载在作功时也会有电感、电容性负载存在。

例如：导线间会存在线路间的电容，导线间和对地间存在电感，期间感性负载通常大于容性负载。

电力电容在作功时也会发热，即电阻性作功。

有功功率：在交流电路中，凡是消耗在电阻元件上，功率不可逆转换的那部分功率（如转变为热能，光能，或机械能），称为有功功率；无功功率：电路中，电感元件建立磁场，电容元件建立电场消耗的功率称为无功率，这个功率是随交流电的周期，与电源不断的进行能量转换，而并不消耗能量；视在功率：交流电源所能提供的总功率，称为视在功率，在数值上即是，电压与电流的乘积，单位VA,视在功率即是交流电源的容量；阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等）通俗一点的讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载通常情况下，一般把负载带电感参数的负载，即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。

例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。

此外，由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势电压，这种电压的峰值远远大于车载交流供电器所能承受的电压值，很容易引起车用逆变器的瞬时超载，影响逆变器的使用寿命。

因此，这类电器对供电波形的要求较高。

容性负载电路中类似电容的负载，可以使负载电流超前负载电压一个相位差（和电源相比），降低电路功率因数。

一般把负载带电容参数的负载，即符合电压滞后电流特性的负载成为容性负载。

充放电时，电压不能突变。

其对应的功率因为为负值。

对应的感性负载的功率因数为正值。

一般电源控制类产品，所给出的负载，如未加说明则是给出的是视在功率；即总容量功率；它既包括有功功率，也包括无功功率；而一般感性负载说明中给出的往往是有功功率的大小，例如荧光灯，标注为15~40瓦的荧光灯，镇流器消耗功率约为8瓦，实际在考虑用定时器，感应开关在控制它时，则要加上这8瓦；具体不同的产品感性部分，即无功功率的大小，可以通过其给出的功率因数来计算。

容性负载和感性负载
容性负载通常是指具有容性参数的负载，感性负载是指具有感性参数的负载。

两者差别很大，但很多人往往分不清两者的区别，也不知道如何做出判断。

那么我们来看看容性负载和感性负载的区别。

容性负载和感性负载 1
真正意义上的感性负载是指负载电流滞后于负载电压的具有相位差特性的负载，或者是指电路中某些设备会同时消耗有功功率和无功功率，并且还具有线圈负载，这两种负载都称为感性负载。

容性负载是指符合电流超前电压特性的负载。

简单来说，充放电时不会出现电压突变，对应的功率因数为负。

容性负载和感性负载 2
生活中主要依靠气体传导发光的灯具都是感性负载，比如荧光灯、汞灯、金属卤化物灯等。

但是电路中有电容的一些用电设备都是纯容性负载，比如补偿电容。

比如Ubisch的功率补偿电容器就是一种用于电网无功补偿的电容器，可以有效降低电网的无功损耗。

容性负载和感性负载 3
电容和电感是指电路中电压和电流之间的相位关系，这种相位关系在交流电路中通常出现在三种情况下。

一个是当负载是纯电阻性时，电压和电流的相位将是相同的。

另一种是当负载含有电感时，电压相位会超前电流相位。

最后一种是负载含有容性负载时，电压相位会滞后于电流相位，或者也可以说电流相位超前于电压相位。

想要做一个具体
判断的话，也可以根据方法来做一下计算，阻抗计算方式为：Z=R+jX，只要X大于零，那么电路为感性负载，若是X小于零，那么电路为容性负载。

容性负载和感性负载不止一种，所以不难做出判断，而且差别很大。

即使不懂，也可以通过阻抗计算方法做出判断。

感性负载与容性负载的区别线圈负载叫感性，电容负载叫容性，纯电阻负载叫阻性比方电机是感性负载，电容是容性负载，电炉电阻丝，白炽灯，碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义，分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是：电阻性负载：电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载：允许电流流过，但电流滞后于电压，可储能于电感。

容性负载：阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是：电阻性负载：电流电压的相位相同。

感性负载：电流滞后于电压。

容性负载：电流超前于电压。

电机类的设备都算是感性负载，开关电源类的，如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位，纯感性的话电压相位超前电流相位90度，纯容性负载就是工作时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

1〕感性无功功率在用电设备中，但凡用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，c osΨ称为功率因数。

〔2〕容性无功功率在电容器二块极板间产生充放电，电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

〔3〕无功功率补偿的原理在交流电路中，纯电阻负载电流I R与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决，减少负载与电源间能量交换的规模，减少损耗无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。

感性负载与容性负载的区别This model paper was revised by LINDA on December 15, 2012.感性负载与容性负载的区别线圈负载叫感性，电容负载叫容性，纯电阻负载叫阻性比如电机是感性负载，电容是容性负载，电炉电阻丝，白炽灯，碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义，分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是：电阻性负载：电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载：允许电流流过，但电流滞后于电压，可储能于电感。

容性负载：阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是：电阻性负载：电流电压的相位相同。

感性负载：电流滞后于电压。

容性负载：电流超前于电压。

电机类的设备都算是感性负载，开关电源类的，如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位，纯感性的话电压相位超前电流相位90度，纯容性负载就是工作时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

1）感性无功功率在用电设备中，凡是用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，cosΨ称为功率因数。

（2）容性无功功率在电容器二块极板间产生充放电，电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3）无功功率补偿的原理在交流电路中，纯电阻负载电流I R与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

感性负载与容性负载的区别HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】感性负载与容性负载的区别线圈负载叫感性，电容负载叫容性，纯电阻负载叫阻性比如电机是感性负载，电容是容性负载，电炉电阻丝，白炽灯，碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义，分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是：电阻性负载：电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载：允许电流流过，但电流滞后于电压，可储能于电感。

容性负载：阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是：电阻性负载：电流电压的相位相同。

感性负载：电流滞后于电压。

容性负载：电流超前于电压。

电机类的设备都算是感性负载，开关电源类的，如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位，纯感性的话电压相位超前电流相位90度，纯容性负载就是工作时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

1）感性无功功率在用电设备中，凡是用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，cosΨ称为功率因数。

（2）容性无功功率在电容器二块极板间产生充放电，电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3）无功功率补偿的原理在交流电路中，纯电阻负载电流I R与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

(3)无功功率补偿的原理
在交流电路中,纯电阻负载电流ＩR与电压U同相位;纯电感负载电流IL滞后电压纯电容负载电流IC则超前于电压。也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时，再由电容将能量释放出来。这样感性负载所需要的无功功率可就地解决，减少负载与电源间能量交换的规模,减少损耗无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,当容性负荷释放能量时，感性负荷吸收能量;而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功功率补偿的基本原理。
一、谐波：我国电网的频率为５0Hz,凡是高于50Hz的频率的波都称为谐波。谐波是以倍加形式产生，也就是说频率为50的倍数:100、1５0、200……，凡是 高于５0Hz的波称为高谐波。
电压与电流的乘积，单位VA，视在功率即是交流电源的容量；
阻性负载： 即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等）通俗一点的讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。
感性负载：通常情况下，一般把负载带电感参数的负载，即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;）。通俗地说,即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在３-7倍）的启动电流。例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达10０0瓦以上。此外,由于感性负载在接通电源或者断开电源的一瞬间,会产生*势电压,这种电压的峰值远远大于车载交流供电器所能承受的电压值,很容易引起车用逆变器的瞬时超载,影响逆变器的使用寿命。因此,这类电器对供电波形的要求较高。

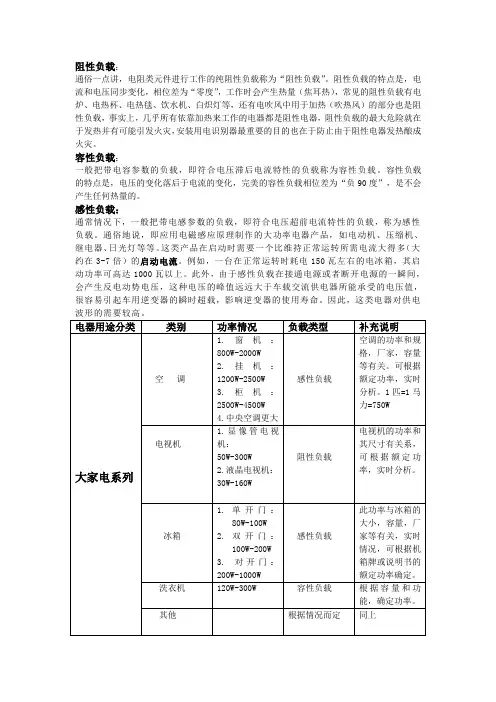

阻性负载：通俗一点讲，电阻类元件进行工作的纯阻性负载称为“阻性负载”。

阻性负载的特点是，电流和电压同步变化，相位差为“零度”，工作时会产生热量（焦耳热），常见的阻性负载有电炉、电热杯、电热毯、饮水机、白炽灯等，还有电吹风中用于加热（吹热风）的部分也是阻性负载，事实上，几乎所有依靠加热来工作的电器都是阻性电器，阻性负载的最大危险就在于发热并有可能引发火灾，安装用电识别器最重要的目的也在于防止由于阻性电器发热酿成火灾。

容性负载：一般把带电容参数的负载，即符合电压滞后电流特性的负载称为容性负载。

容性负载的特点是，电压的变化落后于电流的变化，完美的容性负载相位差为“负90度”，是不会产生任何热量的。

感性负载：通常情况下，一般把带电感参数的负载，即符合电压超前电流特性的负载，称为感性负载。

通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。

例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。

此外，由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势电压，这种电压的峰值远远大于车载交流供电器所能承受的电压值，很容易引起车用逆变器的瞬时超载，影响逆变器的使用寿命。

因此，这类电器对供电温馨提示：以上数据只是大概数据，不具有准确性和实用性，只供参考，具体问题，需要具体分析。

讲稿几点错误：1．βA——蓄电池放电深度, 一般为βB ——电池温度系数，一般为~改为：βB ——蓄电池放电深度, 一般为βA——电池温度系数，一般为~2．H——负载日使用时间改为：H——峰值日照时间（h为负载使用时间）销售部刘威。

感性负载与容性负载的区别公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]感性负载与容性负载的区别线圈负载叫感性，电容负载叫容性，纯电阻负载叫阻性比如电机是感性负载，电容是容性负载，电炉电阻丝，白炽灯，碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义，分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是：电阻性负载：电流电压的关系符合基本欧母定律,I = U/ R 。

感性负载：允许电流流过，但电流滞后于电压，可储能于电感。

容性负载：阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是：电阻性负载：电流电压的相位相同。

感性负载：电流滞后于电压。

容性负载：电流超前于电压。

电机类的设备都算是感性负载，开关电源类的，如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位，纯感性的话电压相位超前电流相位90度，纯容性负载就是工作时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

1）感性无功功率在用电设备中，凡是用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，cosΨ称为功率因数。

（2）容性无功功率在电容器二块极板间产生充放电，电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3）无功功率补偿的原理在交流电路中，纯电阻负载电流I R与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流I C 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

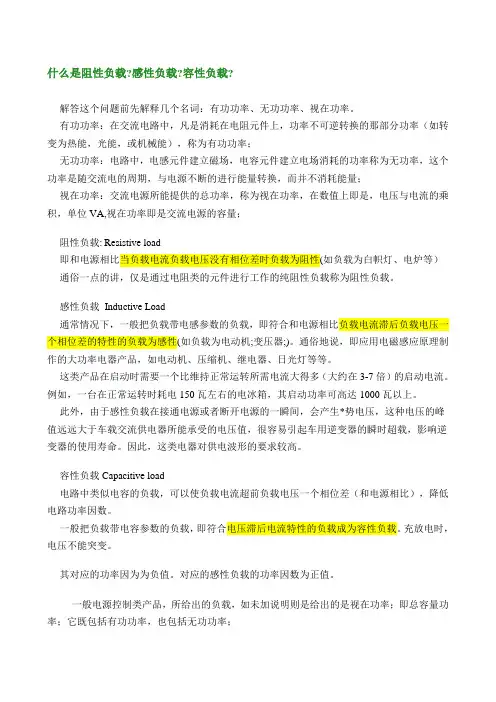

什么是阻性负载?感性负载?容性负载?解答这个问题前先解释几个名词：有功功率、无功功率、视在功率。

有功功率：在交流电路中，凡是消耗在电阻元件上，功率不可逆转换的那部分功率（如转变为热能，光能，或机械能），称为有功功率；无功功率：电路中，电感元件建立磁场，电容元件建立电场消耗的功率称为无功率，这个功率是随交流电的周期，与电源不断的进行能量转换，而并不消耗能量；视在功率：交流电源所能提供的总功率，称为视在功率，在数值上即是，电压与电流的乘积，单位VA,视在功率即是交流电源的容量；阻性负载:Resistive load即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等）通俗一点的讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载Inductive Load通常情况下，一般把负载带电感参数的负载，即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。

例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。

此外，由于感性负载在接通电源或者断开电源的一瞬间，会产生*势电压，这种电压的峰值远远大于车载交流供电器所能承受的电压值，很容易引起车用逆变器的瞬时超载，影响逆变器的使用寿命。

因此，这类电器对供电波形的要求较高。

容性负载Capacitive load电路中类似电容的负载，可以使负载电流超前负载电压一个相位差（和电源相比），降低电路功率因数。

一般把负载带电容参数的负载，即符合电压滞后电流特性的负载成为容性负载。

充放电时，电压不能突变。

其对应的功率因为为负值。

对应的感性负载的功率因数为正值。

一般电源控制类产品，所给出的负载，如未加说明则是给出的是视在功率；即总容量功率；它既包括有功功率，也包括无功功率；而一般感性负载说明中给出的往往是有功功率的大小，例如荧光灯，标注为15~40瓦的荧光灯，镇流器消耗功率约为8瓦，实际在考虑用定时器，感应开关在控制它时，则要加上这8瓦；具体不同的产品感性部分，即无功功率的大小，可以通过其给出的功率因数来计算。

阻性、感性和容性负载介绍阻性、感性和容性负载1.阻性负载2.感性负载和3.容性负载阻性负载仅消耗有功功率的负载称为阻性负载，电压和电流是完全相位的。

现在，当我说它们完全处于同相位时，这意味着两个波形同时达到其峰值。

它们也同时达到零值。

上面显示了一个示例。

由于这种类型的负载仅消耗有功功率，因此功率仅从源流向负载。

不会有电源从负载流向源。

是的，在少数情况下，功率也会从负载流向源。

阻性负载示例•灯•加热器或仅由加热元件组成的任何其他负载。

这些是阻性负载的例子。

阻性负载特性让我们看看阻性负载的特性是什么•该负载仅消耗有功功率•这种负载的电压和电流波形彼此完全相容。

•这种负载的功率因数为单位•电源始终从源头流向负载感性负载现在让我们了解感性负载。

仅消耗无功功率的负载称为感性负载。

你会发现，电压和电流彼此不相位90度。

现在，当我说它们异相时，这意味着两个波形在不同的时间达到它们的峰值。

它们在不同时间也达到零值。

如果你看一下波形，你会发现电压先于电流。

我们也可以说电流落后于电压。

由于这种类型的负载仅消耗无功功率，因此功率可以从源头流向负载，甚至从负载流向源极。

这种负载的功率因数本质上是滞后的。

这不是一个好兆头。

感性负载示例让我们看几个感性负载的例子。

电动机风扇洗衣机，或任何里面有电动机的东西。

此外，电力系统中使用的电抗器是感性负载的一个例子。

感性负载的性质让我们看看感性负载的特性是什么•该负载仅消耗无功功率•这种负载的电压和电流波形彼此不相位90度。

•这种负载的功率因数滞后•电力从源头流向负载，从负载流向源极这种类型的负载不容易作为阻性负载。

它们在系统中造成了很多问题。

当然，它们同样重要。

由于在这种类型的负载中，电流滞后于电压90度，这使得这种负载的切换变得困难。

众所周知，断路器在电流为零的情况下打开。

如果你看一下这种负载的电流和电压波形，你会发现，当电流为零时，电压是最大的。

因此，当断路器在电流为零时打开时，断路器触点两端的电压最大。

感性负载与容性负载的区别之蔡仲巾千创作线圈负载叫感性，电容负载叫容性，纯电阻负载叫阻性比方电机是感性负载，电容是容性负载，电炉电阻丝，白炽灯，碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义，分为纯电阻型、电感型及电容型。

简称阻性、感性、容性。

几种负载在直流电路中的特点是：电阻性负载：电流电压的关系符合基本欧母定律,I=U/R。

感性负载：允许电流流过，但电流滞后于电压，可储能于电感。

容性负载：阻止电流流过,也可储能于电容。

几种负载在交流电路中的特点是：电阻性负载：电流电压的相位相同。

感性负载：电流滞后于电压。

容性负载：电流超前于电压。

电机类的设备都算是感性负载，开关电源类的，如IT设备都算是容性负载。

感性负载就是工作时电压相位超前于电流相位，纯感性的话电压相位超前电流相位90度，纯容性负载就是工作时电压相位滞后于电流相位，纯容性负载的话电压相位滞后于电流相位90度。

1）感性无功功率在用电设备中，凡是用绕组和磁铁组成的，在交流电路中发生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，cosΨ称为功率因数。

（2）容性无功功率在电容器二块极板间发生充放电，电容电流不必耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3）无功功率抵偿的原理在交流电路中，纯电阻负载电流IR与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流IC 则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决，减少负载与电源间能量交换的规模，减少损耗无功功率抵偿的基来源根基理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。

什么是感性负载？什么是容性负载？纯干货我们通常提到电感、电容以及感性负载、容性负载。

这些概念到底怎么区分呢、是不是感觉很懵，下面说完了相信你会豁然开朗。

脑洞大开。

电感电容相信大家已经再熟悉不过了。

主要说感性负载，跟容性负载。

什么是感性负载通常情况下，一般把负载带电感参数的负载，即符合负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等。

也可以理解为在电路中带线圈的用电设备，其线圈部分即为感性负载。

如电动机、变压器、电风扇、日光灯镇流器等。

这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。

例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。

感性负载的延伸介绍（注意纯干货请大家好好看）先问大家一个问题为什么我们会用电容提高电路中的功率因数？电网是交流供电，我们常用的电力设备大多都是感性负载，如变压器、电动机等。

感性负载工作时大家都知道由于它自身感抗的原因电流滞后电压90°。

就是因为这个原因造成电能利用率低，这时为了提高我们电能的利用率。

所以我们会在电路中加功率因数补偿设备，就比如我们常见的为什么配电箱还得专门配一个电容柜。

这是因为利用电容的电流超前电压90度的特性（与电感相反）与电感做互补，以使电路电压与电流相位不至于差太多。

《又延伸一个问题为什么功率因数不能是“1”》大家想一想什么什么条件下才产生谐振电路。

是不是电流跟电压同相位了就会产生谐振呢。

所以说功率因数不能到1.一般是在0.85最佳。

什么是容性负载一般把负载带电容特性参数的负载，即符合电压超前电流特性的负载，称为容性负载。

什么是阻性负载?感性负载?容性负载?解答这个问题前先解释几个名词：有功功率、无功功率、视在功率。

有功功率：在交流电路中，凡是消耗在电阻元件上，功率不可逆转换的那部分功率（如转变为热能，光能，或机械能），称为有功功率；无功功率：电路中，电感元件建立磁场，电容元件建立电场消耗的功率称为无功率，这个功率是随交流电的周期，与电源不断的进行能量转换，而并不消耗能量；视在功率：交流电源所能提供的总功率，称为视在功率，在数值上即是，电压与电流的乘积，单位VA,视在功率即是交流电源的容量；阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等）通俗一点的讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载通常情况下，一般把负载带电感参数的负载，即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机;变压器;)。

通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。

例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。

此外，由于感性负载在接通电源或者断开电源的一瞬间，会产生*势电压，这种电压的峰值远远大于车载交流供电器所能承受的电压值，很容易引起车用逆变器的瞬时超载，影响逆变器的使用寿命。

因此，这类电器对供电波形的要求较高。

容性负载电路中类似电容的负载，可以使负载电流超前负载电压一个相位差（和电源相比），降低电路功率因数。

一般把负载带电容参数的负载，即符合电压滞后电流特性的负载成为容性负载。

充放电时，电压不能突变。

其对应的功率因为为负值。

对应的感性负载的功率因数为正值。

一般电源控制类产品，所给出的负载，如未加说明则是给出的是视在功率；即总容量功率；它既包括有功功率，也包括无功功率；而一般感性负载说明中给出的往往是有功功率的大小，例如荧光灯，标注为15~40瓦的荧光灯，镇流器消耗功率约为8瓦，实际在考虑用定时器，感应开关在控制它时，则要加上这8瓦；具体不同的产品感性部分，即无功功率的大小，可以通过其给出的功率因数来计算。

什么是电感性负载?（一）感性负载：是指有些设备在消耗有功功率时还会消耗无功功率。

感性负载：有线圈负载的电路,叫感性负载负载分为；感性负载、容性负载、阻性负载。

产生无功有感性负载和容性负载。

通常；电机、空调、电焊机、电冰箱等属于感性负载。

容性负载用的很少,就是说有大电容的设备的意思。

阻性负载,灯泡,灯管,发热丝等.无功功率不能说是损耗,是可以补偿的.什么是阻性负载?感性负载?容性负载?解答这个问题前先解释几个名词：有功功率、无功功率、视在功率。

有功功率：在交流电路中，凡是消耗在电阻元件上，功率不可逆转换的那部分功率（如转变为热能，光能，或机械能），称为有功功率；无功功率：电路中，电感元件建立磁场，电容元件建立电场消耗的功率称为无功率，这个功率是随交流电的周期，与电源不断的进行能量转换，而并不消耗能量；视在功率：交流电源所能提供的总功率，称为视在功率，在数值上即是，电压与电流的乘积，单位VA,视在功率即是交流电源的容量；阻性负载:即和电源相比当负载电流负载电压没有相位差时负载为阻性(如负载为白帜灯、电炉等）。

通俗一点的讲，仅是通过电阻类的元件进行工作的纯阻性负载称为阻性负载。

感性负载通常情况下，一般把负载带电感参数的负载，即符合和电源相比负载电流滞后负载电压一个相位差的特性的负载为感性(如负载为电动机、变压器)。

通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。

这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。

例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。

此外，由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势电压，这种电压的峰值远远大于车载交流供电器所能承受的电压值，很容易引起车用逆变器的瞬时超载，影响逆变器的使用寿命。

因此，这类电器对供电波形的要求较高。

容性负载电路中类似电容的负载，可以使负载电流超前负载电压一个相位差（和电源相比），降低电路功率因数。
