• 水温传感器正常工作时，其输出信号在0.1~4.8V范围内变化。
②氧传感器与空燃比反馈控制系统、爆燃控制 系统等，控制所依据参数（直接从传感器测 得或根据传感器的输入计算得到）是在不断 变化的，因此这些信号变化的快慢也反映了 传感器是否存在故障。
③故障信号的产生除传感器自身的故障原因外， 传感器电路接触不良、断路或短路也会导致 故障信号的产生。
快速数据传递→ 故障存储器被清除了
3．丰田IT-Ⅱ
开始DTC 检查（读 取故障码）
启动数据 列表（读 取数据流）
*** 故障码的人工读取与清除
1．OBD-I系统故障码的人工读取与清除 ——以丰田车系为例
丰田车系诊断插座
• 发动机舱内诊断插座一般设 在熔断器盒旁边，用于读取 与清除故障代码；
45—防盗系统
55—灯光调节电控
26—电控车顶
56—收音机
34—自适应悬架
66—座椅/后视镜调整电控
• 按“→”显示如下信息提示输入功能地址：
Rapid data transfer HELP Select function XX
快速数据传递 帮助 选择功能 XX
自诊断座
解码器诊断接 口 桑塔纳2000诊断座与解码器诊断接口
2．大众V.A.G1552
功能键与功能代码
快速数据传递
• 当诊断仪一旦连接好之后，会自动进入操作模式1 （“快速数据传递”），即：
Rapid data transfer HELP Insert address word XX
快速数据传递 帮助 输入地址字XX
• 在监控回路内设有监控时钟，按时对ECU进 行复位。当ECU内部发生故障时，程序就不 能使ECU复位，ECU据此判定自身有故障。

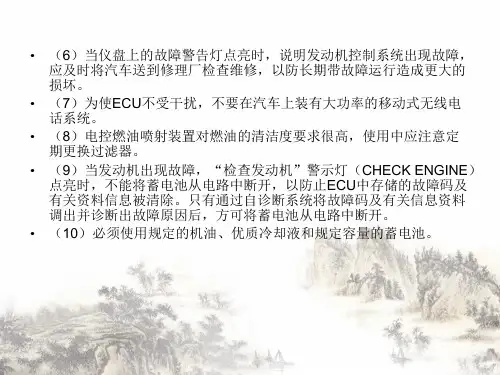

汽车培训课件资料 发动机电控技术 发动机电控系统综合故障检测与修复

汽车培训课件资料 发动机电控技术 发动机电控系统综合故障检测与修复
极大的不便。
第二代车载诊断系统（OBDⅡ）
20 世纪 90 年代 中期
OBD- Ⅱ产生，美国汽车工程师协会（SAE）制定了一套标准 规范，要求各汽车制造企业按照 OBD- Ⅱ的标准提供统一的诊 断模式
20 世纪 90 年末 期
进入北美市场的汽车都按照新标准设置 OBD。
第二代车载诊断系统（OBDⅡ）
10
SAE-JI850资料传输
3
供制造厂使用
11
供制造厂使用
4
车身搭铁
12
供制造厂使用
5
信号回路搭铁
13
供制造厂使用
6
供制造厂使用
14
供制造厂使用
7
ISO-9141资料传输
15
ISO-9194资料传输L
8
供制造厂使用
16
接蓄电池正极
第二代车载诊断系统（OBDⅡ）
OBD- Ⅱ故障码由五位数字组合而成。例如：
4
故障范围 表2 SAE定代义码的故障范围代码 故障范围
燃油和空气系统测定不良
5
怠速控制系统不良
燃油和空气系统测定不良
6
电脑输入/输出控制系统不良
点火系统不良或发动机间歇失 7 火
废气控制和辅助装置系统不良 8
变速器控制系统不良 非EEC动力传动系统不良
（4）第四、五位为数字，它们代表所设定的故障码（当第二位上的数字 为“1”时，则为生产商规定的编码）
OBD- Ⅱ诊断插座有着统一的形状和尺寸，且都安装在驾驶员一侧
的仪表板下方。该插座为一个 16端子插座，其外形如图所示，其中各端 子的代号和含义如表1所示。
第二代车载诊断系统（OBDⅡ）
端子代 号
表含1 义OBD- 端子代 Ⅱ诊断插座各端子代号和含义 号

汽车发动机电控系统原理与维修讲义

汽车发动机电控系统原理与维修讲义
汽车发动机电控系统原理与维修
6.3 无分电器的电控点火系统
6.3.1 同时点火方式
1.二极管分配式 二极管分配式无分电器点火系统采用同时点火方式，点火顺序为
1-3-4-2的四缸发动机，当ECU接收到曲轴位置传感器相应信号时，向 点火控制器发出点火信号，点火控制器的控制回路使VT1截止，一次 线圈5中的电流被切断，在二次线圈中感应出下“+”上“-”的高压电， 经4缸和1缸火花塞构成回路，两个火花塞均跳火，此时1缸接近压缩 终了，混合气被点燃，而4缸正在排气，火花塞点空火。曲轴转过 180°后，ECU接收到传感器信号后再次向点火控制器发出触发信号， VT2截止，一次线圈8中电流被切断，二次线圈感应出上“+”下“-” 的高压电，并经2缸和3缸火花塞构成回路，同时跳火，此时3缸点火 做功，2缸火花塞点空火。依次类推，发动机曲轴转2圈，各缸做功一 次。
汽车发动机电控系统原理与维修
6.1.3 电控点火系统的功能
1.点火提前角的控制
由CMP和CKP结构原理可知，CMP产生的判缸信号下 降沿输入ECU时，表明第1缸活塞处于压缩上止点前 BTDC88°位置。当ECU接收到判缸信号下降沿后，将对 CKP输入的转速与转角信号进行计数。计数开始时的信号 称为基准信号，由ECU内部电路控制，曲轴每旋转180° 产生一个基准信号。因为CMP第一个凸齿信号在判缸信 号下降沿后约7°时产生，所以基准信号对应于第1缸活塞 压缩上止点前BTDC81°位置。
有的发动机各缸的点火线圈分组共用若干个点火器， 如奥迪4气门5缸发动机，5个点火线圈分别接到两个点火 器上，其中一个点火器控制3个缸的点火，另一个点火器 则控制2个缸的点火。
汽车发动机电控系统原理与维修
汽车发动机电控系 统原理与维修

汽车发动机电控技术原理与维修(第3版)2-学习任务2 发动机故障自诊断系统与测试

汽车发动机电控技术原理与维修(第3版)2-学习任务2 发动机故障自诊断系统与测试

在发动机电子控制系统的工作过程中，ECU不断收到各种传 感器输入的信号，也不断向执行器输出信号指令，故障自诊断 系统根据这些信号随时监测各种传感器和执行器的工作状况， 判断是否发生故障。
（1）传感器的故障自诊断
（2）执行器的故障自诊断
（3）ECU的故障自诊断
2.1.3 OBD随车故障诊断系统 6
OBD是On Board Diagnostic的英文缩写，即随车 故障诊断系统。
10
X-431 PRO3汽车故障诊断仪及DBScar诊断接头 1-OBD诊断接头 2-电源指示灯
3-通讯指示灯 4-Micro USB 接口
11
2．专用型故障诊断仪 专用型故障诊断仪是汽车制造公司为检测本厂生产的汽车而
专门设计制造或指定的，只能检测某一品牌或某一车型，而 不能检测其他公司生产的汽车。 世界上一些大的汽车制造公司都有自己专用的故障诊断仪， 如德国大众车系专用的V.A.S505X系列，日本丰田车系专用 的IT-Ⅱ，日本本田车系专用的PGM，美国福特车系专用的 STAR-Ⅱ，美国通用车专用系的TECH-Ⅱ等。
1
学习任务2 发动机故障自诊断系统与测试
2
2.1 故障自诊断系统
【情境导入】 一位客户来电反应最近一段时间自己的爱车故障指示灯间 歇性点亮，于是进厂维修。你能查找出原因并向客户做出 解释吗？ 【学习目标】 1．掌握故障自诊断系统的功能、组成与工作原理。 2．了解第二代故障自诊断系统（OBD-Ⅱ）的特点。
2.1.2 故障自诊断系统的组成与工作原理
4
1．故障自诊断系统的组成 传感器监测电路 执行器监测电路 故障诊断通信接口（TDCL） 故障指示灯 软件程序 传感器与执行器监测电路一
般都与电子控制单元设置在 同一块印刷电路板上，软件 程序存储在各种电子控制单 元内部的专用存储器中。

汽车发动机电控系统原理与维修第02章

汽车发动机电控系统原理与维修第02章

36
2.4.4 车速传感器
车速传感器用来测量汽车的行驶速度，SPD信 号主要用于发动机怠速和汽车加、减速期间的空 燃比控制。车速传感器主要有舌长簧开关型和光 电耦合型两种型式。如下图所示。
37
38
39
2.4.5 节பைடு நூலகம்门开度传感器
节气门开度传感器安装在节气门体上。节气门 开度传感器的作用是测量节气门在全闭还是在全 开的位置，将节气门的开闭状态信号输送给ECU， 满足节气门不同开度状态的喷射量控制，节气门 开度传感器通常有两种型式：一种是节气门位置 信号成线性输出，称为线性式；另一种是以开关 量的形式输出，称为接触开关式。
40
2.4.6 爆燃传感器
1．根据安装在缸体上的爆燃传感器检测发动机不 同频率范围内的机械振动，发生爆燃时传感器电 压信号有较大的振幅。 2．爆燃强度的确定 ECU根据爆燃信号超过基准值的次数来判定爆 燃强度，次数越多，爆燃强度越大，反之越小。
41
2.4.7 氧传感器 1.氧化锆（ZrO2）氧传感器 如下图所示为氧化锆传感器的结构，该传感器 由可产生电动势的多孔二氧化锆陶瓷管、具有导 线作用的套管以及为防止氧化锆管破损的防护罩 与导入排气的通气窗等构成。
48
2.4.11 开关信号
1.起动信号（STA） 起动信号用来判断发动机是否处在起动状态。 2.空挡起动开关信号（NSW） 在装有自动变速器的汽车上，ECU根据空挡起 动开关信号判别变速器是处于停车或空挡，还是 处于行驶状态。
49
3.空调信号（A/C）
空调信号用来检测空调压缩机是否工作，空调信号与 空调机电磁离合器的电源在一起，ECU根据A/C信号控制 发动机怠速时点提前角、怠速转速和断油转速等。 4.电子负荷信号（E/L） 电子负荷信号用来检测电子负荷的大小，ECU根据此 信号控制发动机工次。 5.动力转向信号（P/S） P/S信号用于检测动力转向机的工作状态，ECU根据此 信号控制进入发动机的法例气量。

汽油机电控系统的常见故障诊断与检修概述.ppt

汽油机电控系统的常见故障诊断与检修概述.ppt

电控发动机疑难故障的检查项目
一、点火系统的检查
火花塞的检查
高压火花的检查
电控发动机疑难故障的检查项目
二、燃油压力及滤清器的检查
燃油压力表检查燃油压力
电控发动机疑难故障的检查项目
三、尾气排放的检查 测量发动机尾气的压力及含量（检查CO/HC对排除某些故障有很
大帮助。如在气缸压力正常的情况下，如果发动机加速不良，而 尾气压力和含量正常的情况下，可以认为混合气在气缸内燃烧状 态一般不会有问题。故障多是需要加速的信号没有提供给电脑或 是电脑无法控制增多喷油量。由此可以判断故障的原因可能是节 气门位置传感器、ECU故障、空气滤清器堵塞等，点火系统的故 障几率较小。
电路识图基础知识
汽车电路整车电路主要组成及其部件
电路识图基础知识
