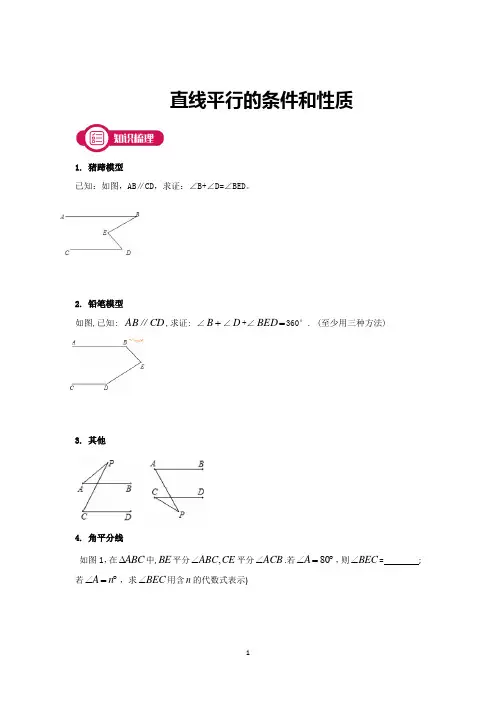

直线平行的条件和性质

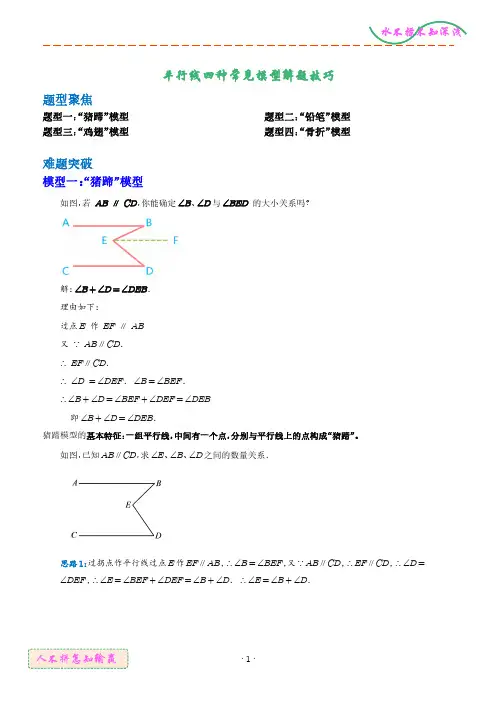

1. 猪蹄模型
已知:如图,AB ∥CD ,求证:∠B+∠D=∠BED 。

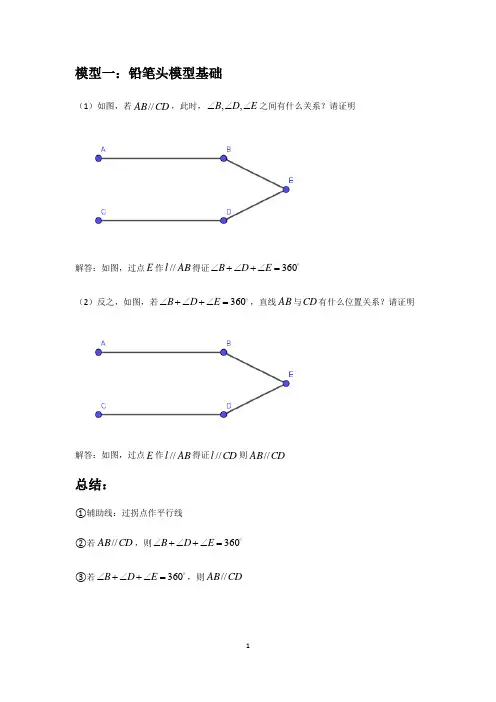

2. 铅笔模型
如图,已知: CD AB ∥,求证: ∠+B ∠D +∠=BED 360°. (至少用三种方法)
3. 其他
4. 角平分线
如图1,在ABC ∆中,BE 平分,ABC CE ∠平分ACB ∠.若80A ∠=︒,则BEC ∠= ;若A n ∠=︒,求BEC ∠用含n 的代数式表示)
如图3,在ABC ∆中,BO 平分外角,CBD CO ∠平分外角BCE ∠.若A n ∠=︒,求BOC ∠.
如图5,在ABC ∆中,BE 平分ABC ∠, CE 平分外角ACM ∠.若A n ∠=︒,求BEC ∠.
5. “8”字形 如图b 所示的“
”字型,其也存在着一个等式:1+2=3+4∠∠∠∠,请证明;
6. “A ”字型
如图a 所示的“”字型,我们可称其为“A 字型”或“塔形”,其存在一个等式:
1+2=3+4∠∠∠∠,请证明;
7. 燕尾形
如图c所示,其也存在着如下等式:D A B C
∠=∠+∠+∠,请证明
一.考点:平行线的性质,角度的计算与证明.
二.重难点:常见的几种两条直线平行的结论
1.两条平行线被第三条直线所截,一组同位角的角平分线平行;
2.两条平行线被第三条直线所截,一组内错角的角平分线平行;
3.两条平行线被第三条直线所截,一组同旁内角的角平分线垂直.
三.易错点:
1.性质是由图形的“位置关系”决定“数量关系”;
2.两条平行线之间的距离其实可看成点到直线的距离.
题型一:猪蹄模型
例1. 如图,直线a∥b,直角三角形ABC的顶点B在直线a上,∠C=90°,∠β=55°,则∠α的度数为()
A. 15° B. 25° C. 35° D. 55°
题型二:铅笔模型
∠+∠+∠+∠=()
例2. 如图,AB∥CD,A E F C
A . 180°
B . 360°
C . 540°
D . 720°
题型三:铅笔、猪蹄模型综合压轴
例3. 某学习小组发现一个结论:已知直线a ∥b ,若直线c ∥a ,则c ∥b .他们发现这个结论运用很广,请你利用这个结论解决以下问题:
已知直线AB ∥CD ,点E 在AB 、CD 之间,点P 、Q 分别在直线AB 、CD 上,连接PE 、EQ . (1)如图1,运用上述结论,探究∠PEQ 与∠APE +∠CQE 之间的数量关系,并说明理由; (2)如图2,PF 平分∠BPE ,QF 平分∠EQD ,当∠PEQ =140°时,求出∠PFQ 的度数; (3)如图3,若点E 在CD 的下方,PF 平分∠BPE ,QH 平分∠EQD ,QH 的反向延长线交PF 于点F .当∠PEQ =70°时,请求出∠PFQ 的度数.
题型三:其他
例4. (周练)如图,已知AB ∥CD ,则∠A 、∠C 、∠P 的关系为.
F
E D
C
B
A
练习1. 如图,若AB∥CD,则α、β、γ之间的关系为.
题型四:翻折
例5. 如图所示,把一个长方形纸片沿EF折叠后,点D,C分别落在D′,C′的位置,若∠EFB=65°,则∠AED′等于______
例6. 如图,将四边形纸片ABCD沿MN折叠,点A、D分别落在点A1、D1处.若∠1+∠2=140°,则∠B+∠C=°.
题型五:角平分线
例7. 如图,在△ABC中,∠ABC与∠ACB的平分线交于点O.
(1)如图1,已知∠ABC=40°,∠ACB=60°,求∠BOC的度数.
(2)如图2,已知∠A=90°,求∠BOC的度数.
(3)如图1,设∠A=m°,求∠BOC的度数.
例8. 如图13, 1BA 和1CA 分别是ABC ∆的内角平分线和外角平分线,2BA 是1A BD ∠的角平分线,2CA 是1A CD ∠的角平分线,3BA 是2A BD ∠的角平分线,3CA 是2A CD ∠的角平分线,若A α∠=,则2018A ∠
为 .
1. 如图,∠A +∠B +∠C +∠D +∠E +∠F 的度数为( )
A .180°
B .360°
C .540°
D .720°
2. 如图,将ABC ∆纸片沿DE 折叠,使点A 落在点'A 处,且'A B 平分ABC ∠,'A C 平分
ACB ∠,若'110BA C ∠=︒,则12∠+∠的度数为( ) A. 80° B. 90° C. 100° D. 110°
3. 如图,将矩形纸带ABCD ,沿EF 折叠后,C 、D 两点分别落在C ′、D ′的位置,经测量得∠EFB=65°,则∠AED ′的度数是( )
A . 65°
B . 55°
C . 50°
D . 25°
4. 如图,已知30B ∠=︒,55BCD ∠=︒,45CDE ∠=︒,20E ∠=︒,求证:AB ∥CD .
A
F
B
C E
D
3.
5. 如图,已知AB ∥DE ,BF ,EF 分别平分∠ABC 与∠CED ,若140BCE ∠=︒,求BFE ∠的度数.
1. 如图,ABCDE 是封闭折线,则∠A 十∠B +∠C +∠D +∠E 为_______度.
2. 如图,△ABE 和△ACD 是△ABC 分别沿着AB ,AC 边翻折180°形成的,若∠BAC =150°,则∠θ的度数是_______.
3. 如图,在△ABC 中,∠C =90°.若BD ∥AE ,∠DBC =20°,则∠CAE 的度数是
A .40°
B .60°
C .70°
D .80° 4. 如图,把矩形
沿
对折后使两部分重合,若
,则
=( )
A .110°
B .115°
C .120°
D .130°
A B
C
D E
