初中数学几何模型系列之(二)平行线模型

三角形中的倒角模型-平行线+拐点模型近年来各地中考中常出现一些几何倒角模型，该模型主要涉及高线、角平分线及角度的计算(内角和定理、外角定理等)。

平行线+拐点模型在初中数学几何模块中属于基础工具类问题，也是学生必须掌握的一块内容，熟悉这些模型可以快速得到角的关系，求出所需的角。

本专题就平行线+拐点模型(猪蹄模型(M型)、铅笔头模型、牛角模型、羊角模型、“5”字模型)进行梳理及对应试题分析，方便掌握。

拐点(平行线)模型的核心是一组平行线与一个点，然后把点与两条线分别连起来，就构成了拐点模型，这个点叫做拐点，两条线的夹角叫做拐角。

通用解法：见拐点作平行线；基本思路：和差拆分与等角转化。

模型1：猪蹄模型(M型)【模型解读】图1图2图3如图1，①已知：AM∥BN，结论：∠APB=∠A+∠B；②已知：∠APB=∠A+∠B，结论：AM∥BN.如图2，已知：AM∥BN，结论：∠P1+∠P3=∠A+∠B+∠P2.如图3，已知：AM∥BN，结论：∠P1+∠P3+...+∠P2n+1=∠A+∠B+∠P2+...+∠P2n.1(2022·河南洛阳·统考二模)如图，AB∥CD，∠ABM=30°，∠CDM=45°，则∠BMD的度数为()A.105°B.90°C.75°D.70°2(2023春·安徽蚌埠·九年级校联考期中)太阳灶、卫星信号接收锅、探照灯及其他很多灯具都与抛物线有关．如图，从点O照射到抛物线上的光线OB，OC反射后沿着与PO平行的方向射出，已知图中∠ABO =46°，∠OCD=88°，则∠BOC的度数为()A.116°B.124°C.134°D.135°3(2023春·四川泸州·七年级校考期末)如图所示，若AB∥EF，用含α、β、γ的式子表示x，应为()A.α+β+γB.β+γ-αC.180°-α-γ+βD.180°+α+β-γ4(2023·广东深圳·校联考模拟预测)北京冬奥会掀起了滑雪的热潮，谷爱凌的励志故事也激励着我们青少年，很多同学纷纷来到滑雪场，想亲身感受一下奥运健儿在赛场上风驰电掣的感觉，但是第一次走进滑雪场的你，如果不想体验人仰马翻的感觉，学会正确的滑雪姿势是最重要的，正确的滑雪姿势是上身挺直略前倾，与小腿平行，使脚的根部处于微微受力的状态，如图所示，AB ∥CD ，当人脚与地面的夹角∠CDE =60°时，求出此时上身AB 与水平线的夹角∠BAF 的度数为()A.60°B.45°C.50°D.55°5(2023春·河南驻马店·九年级专题练习)已知AB ∥CD ，∠EAF =13∠EAB ，∠ECF =13∠ECD ，若∠E =66°，则∠F 为()A.23°B.33°C.44°D.46°6(2022·浙江七年级期中)如图(1)所示是一根木尺折断后的情形，你可能注意过，木尺折断后的断口一般是参差不齐的，那么请你深入考虑一下其中所包含的一类数学问题，我们不妨取名叫“木尺断口问题”．(1)如图(2)所示，已知AB ⎳CD ，请问∠B ，∠D ，∠E 有何关系并说明理由；(2)如图(3)所示，已知AB ⎳CD ，请问∠B ，∠E ，∠D 又有何关系并说明理由；(3)如图(4)所示，已知AB ⎳CD ，请问∠E +∠G 与∠B +∠F +∠D 有何关系并说明理由．模型2：铅笔头模型图1图2图3如图1，①已知：AM∥BN，结论：∠1+∠2+∠3=360°；②已知：∠1+∠2+∠3=360°，结论：AM∥BN.如图2，已知：AM∥BN，结论：∠1+∠2+∠3+∠4=540°如图3，已知：AM∥BN，结论：∠1+∠2+⋯+∠n=(n-1)180°.7(2023·广东·统考二模)如图所示，已知AB∥EF，那么∠BAC+∠ACE+∠CEF=()A.180°B.270°C.360°D.540°8(2023·山西吕梁·校联考模拟预测)如图，这是路政工程车的工作示意图，工作篮底部与支撑平台平行.若∠1=32°，∠2=62°，则∠3的度数为()A.118°B.148°C.150°D.162°9(2023·河南三门峡·校联考一模)如图，图1是某小区车库门口的“曲臂直杆道闸”，可抽象为图2所示的数学图形．已知CD垂直地面上的直线DF于点D，当车牌被自动识别后，曲臂直杆道闸的BC段将绕点C 缓慢向上抬高，AB段则一直保持水平状态上升(即AB始终平行于DF)．在该运动过程中，当∠ABC=112°时，∠BCD的度数是()A.112°B.138°C.158°D.128°10(2023春·新疆·七年级校考阶段练习)如图，如果AB∥CD，那么∠B+∠F+∠E+∠D=°．11(2022春·河北保定·七年级校考期中)如图，已知A1B∥A n C，则∠A1+∠A2+∠A3=，则∠A1+∠A2 +⋅⋅⋅+∠A n等于(用含n的式子表示)．模型3：牛角模型图1图2如图1，已知：AB∥DE，结论：α=β-γ.如图2，已知：AB∥DE，结论：α=β+γ-180°.12(2023·安徽滁州·校联考二模)如图，若AB∥CD，则()A.∠1=∠2+∠3B.∠1+∠3=∠2C.∠1+∠2+∠3=180°D.∠1-∠2+∠3=180°13(2023·江苏·七年级假期作业)如图，若AB ⎳CD ，则∠1+∠3-∠2的度数为14(2022·湖北洪山·七年级期中)如图，已知AB ∥CD ，P 为直线AB ，CD 外一点，BF 平分∠ABP ，DE 平分∠CDP ，BF 的反向延长线交DE 于点E ，若∠FED =a ，试用a 表示∠P 为．15(2023春·广东深圳·九年级校校考期中)已知直线AB ∥CD ，点P 为直线AB ，CD 所确定的平面内的一点，(1)问题提出：如图1，∠A =120°，∠C =130°．求∠APC 的度数：(2)问题迁移：如图2，写出∠APC ，∠A ，∠C 之间的数量关系，并说明理由：(3)问题应用：如图3，∠EAH :∠HAB =1:3，∠ECH =20°，∠DCH =60°，求∠H ∠E的值．16(2023·余干县八年级期末)已知直线AB ∥CD ，(1)如图1，直接写出∠BME 、∠E 、∠END 的数量关系为；(2)如图2，∠BME 与∠CNE 的角平分线所在的直线相交于点P ，试探究∠P 与∠E 之间的数量关系，并证明你的结论；(3)如图3，∠ABM =1n ∠MBE ，∠CDN =1n∠NDE ，直线MB 、ND 交于点F ，则∠F=．∠E模型4：羊角模型图1图2如图1，已知：AB∥DE，结论：α=γ-β.如图2，已知：AB∥DE，结论：α+β+γ=180°.17(2023春·上海·七年级专题练习)如图所示，AB∥CD，∠E=37°，∠C=20°，则∠EAB的度数为．18(2022·江苏七年级期中)如图所示，已知AB∥CD，∠A=50°，∠C=∠E．则∠C等于()A.20°B.25°C.30°D.40°19(2023春·浙江·七年级专题练习)已知AB⎳CD，求证：∠B=∠E+∠D20(2023·河南·统考三模)如图，已知AB∥DE，∠ABC=150°，∠CDE=75°，则∠BCD的度数为()A.55°B.60°C.45°D.50°21(2023·河北沧州·校考模拟预测)如图，∠A=58°，∠D=122°，∠1=3∠2，∠2=25°，点P是BC上一点．(1)∠DFE的度数为；(2)若∠BFP=50°．则CE与PF(填“平行”或“不平行”)．模型5：蛇形模型(“5”字模型)基本模型：如图，AB∥CD，结论：∠1+∠3-∠2=180°.图1图2如图1，已知：AB∥DE，结论：α=β+180°-γ.如图2，已知：AB∥DE，结论：α=γ+180°-β.22(2023·四川广元·统考三模)珠江流域某江段江水流向经过B、C、D三点，拐弯后与原来方向相同，如图，若∠ABC=120°，∠BCD=80°，则∠CDE等于()A.50°B.40°C.30°D.20°23(2023·湖南长沙·九年级校联考期中)如图，若AB∥CD，∠α=65°，∠γ=25°，则∠β的度数是()A.115°B.130°C.140°D.150°24(2023·河南周口·校联考三模)如图，AB∥EF，∠B=100°，∠CDE=25°，则∠BCD的度数是()A.125°B.75°C.95°D.105°25(2023·陕西西安·校考模拟预测)如图，AB∥CD，CD∥EF，CE平分∠BCD，若∠ABC=58°，则∠CEF 的度数为()A.131°B.141°C.151°D.161°26(2023·江西·九年级校考阶段练习)如图∠BAC=10°，∠ACD=125°，CD⊥EF于点D，将AB绕点A 逆时针旋转α，使AB∥EF，则α的最小值为．课后专项训练1(2023·山东临沂·统考二模)如图，a∥b,∠1=45°，则∠2的度数为()A.105°B.125°C.135°D.145°2(2023春·安徽·九年级专题练习)如图，已知：AB∥EF，∠B=∠E，求证：BC∥DE．在证明该结论时，需添加辅助线，则以下关于辅助线的作法不正确的是()A.延长BC交FE的延长线于点GB.连接BEC.分别作∠BCD，∠CDE的平分线CG，DHD.过点C作CG∥AB(点G在点C左侧)，过点D作DH∥EF(点H在点D左侧)3(2023·浙江台州·统考一模)如图是路政工程车的工作示意图，工作篮底部与支撑平台平行．若∠1= 30°，∠2=50°，则∠3的度数为( )．A.130°B.140°C.150°D.160°4(2023·江苏·八年级假期作业)如图，两直线AB、CD平行，则∠1+∠2+∠3+∠4+∠5+∠6=( )．A.630°B.720°C.800°D.900°5(2023·辽宁抚顺·统考三模)如图，若AB∥CD∥EF，∠1=15°，∠2=60°，那么∠BCE=()A.120°B.125°C.130°D.135°6(2022·安徽芜湖·七年级期中)如图，AB ∥CD ，BF ,DF 分别平分∠ABE 和∠CDE ，BF ∥DE ，∠F 与∠ABE 互补，则∠F 的度数为A.30°B.35°C.36°D.45°7(2023·内蒙古呼伦贝尔·统考三模)如图是一款手推车的平面示意图，其中AB ∥CD ，∠1=24°，∠3=148°，则∠2的度数为()A.56B.66C.98D.1048(2023春·重庆江津·七年级校联考期中)如图，AB ⎳CD ，∠ABE =12∠EBF ，∠DCE =13∠ECF ，设∠ABE =α，∠E =β，∠F =γ，则α，β，γ的数量关系是()A.4β-α+γ=360°B.3β-α+γ=360°C.4β-α-γ=360°D.3β-2α-γ=360°9(2022·江苏七年级期末)如图，AB ∥CD ，则∠1+∠3-∠2的度数等于．10(2023·湖南长沙·校联考二模)如图所示，AB∥DE，∠1=130°，∠2=36°，则∠3=度．11(2022·四川成都·七年级期末)已知直线AB∥DE，射线BF、DG分别平分∠ABC，∠EDC，两射线反向延长线交于点H，请写出∠H，∠C之间的数量关系：．12(2022·黑龙江·七年级月考)如图，AB⎳CD，E是CD上的点，过点E作EF⎳DP，若∠PEF=∠PEH，EG平分∠DEH，∠B=152°，∠PEG=65°，则∠BPD=．13(2023·浙江·九年级专题练习)如图，已知AB∥DE，∠BCD=30°，∠CDE=138°，求∠ABC的度数．14(2023春·重庆南岸·九年级校考期中)在数学课上老师提出了如下问题：如图，∠B=160°，当∠A与∠D满足什么关系时，BC∥DE?小明认为∠D-∠A=20°时BC∥DE，他解答这个问题的思路和步骤如下，请根据小明的思路完成下面的作图与填空：15(2023春·河北廊坊·七年级校考阶段练习)(1)如图(1)AB∥CD，猜想∠BPD与∠B、∠D的关系，说出理由．(2)观察图(2)，已知AB∥CD，猜想图中的∠BPD与∠B、∠D的关系，并说明理由．(3)观察图(3)和(4)，已知AB∥CD，猜想图中的∠BPD与∠B、∠D的关系，不需要说明理由．16(2023秋·广东江门·八年级校考阶段练习)(1)如图①，如果AB∥CD，求证：∠APC=∠A+∠C．(2)如图②，AB∥CD，根据上面的推理方法，直接写出∠A+∠P+∠Q+∠C=．(3)如图③，AB∥CD，若∠ABP=x，∠BPQ=y，∠PQC=z，∠QCD=m，则m=(用x、y、z表示)．17(2023春·山东淄博·九年级校考期中)如图，AB∥CD，点E为两直线之间的一点．(1)如图1，若∠BAE=30°，∠DCE=20°，则∠AEC=；如图1，若∠BAE=α，∠DCE=β，则∠AEC=；(2)如图2，试说明，∠BAE+∠AEC+∠ECD=360°；(3)如图3，若∠BAE的平分线与∠DCE的平分线相交于点F，判断∠AEC与∠AFC的数量关系，并说明理由．18(2022·湖南株洲市八年级期末)已知直线a∥b，直线EF分别与直线a，b相交于点E，F，点A，B分别在直线a，b上，且在直线EF的左侧，点P是直线EF上一动点(不与点E，F重合)，设∠PAE=∠1，∠APB=∠2，∠PBF=∠3．(1)如图1，当点P在线段EF上运动时，试说明∠1+∠3=∠2；(提示：过点P作PM∥a)(2)当点P在线段EF外运动时有两种情况，①如图2写出∠1，∠2，∠3之间的关系并给出证明．②如图3所示，猜想∠1，∠2，∠3之间的关系(不要求证明)．19(2023·内蒙古鄂尔多斯·七年级校考期中)问题探究：如下面四个图形中，AB∥CD．(1)分别说出图1、图2、图3、图4中，∠1与∠2、∠3三者之间的关系．(2)请你从中任选一个加以说明理由．解决问题：(3)如图5所示的是一探照灯灯碗的纵剖面，从位于O点的灯泡发出两束光线OB、OC经灯碗反射后平行射出．如果∠ABO=57°，∠DCO=44°，那么∠BOC=°．20(2023春·湖北黄冈·七年级校考期中)如图，已知：点A、C、B不在同一条直线，AD∥BE(1)求证：∠B+∠C-∠A=180°：(2)如图②，AQ、BQ分别为∠DAC、∠EBC的平分线所在直线，试探究∠C与∠AQB的数量关系；(3)如图③，在(2)的前提下，且有AC∥QB，直线AQ、BC交于点P，QP⊥PB，直接写出∠DAC：∠ACB：∠CBE=．21(2023春·广东·七年级专题练习)(1)如图1，AB∥CD，∠ABE=45°，∠CDE=21°，直接写出∠BED 的度数．(2)如图2，AB∥CD，点E为直线AB,CD间的一点，BF平分∠ABE，DF平分∠CDE，写出∠BED与∠F之间的关系并说明理由．(3)如图3，AB与CD相交于点G，点E为∠BGD内一点，BF平分∠ABE，DF平分∠CDE，若∠BGD=60°，∠BFD=95°，直接写出∠BED的度数．22(2023春·福建三明·七年级校考期中)探索：小明在研究数学问题：已知AB⎳CD，AB和CD都不经过点P，探索∠P与∠A、∠C的数量关系．发现：在图1中，∠APC=∠A+∠C；如图5小明是这样证明的：过点Р作PQ⎳AB∴∠APQ=∠A∵PQ⎳AB，AB⎳CD．∴PQ⎳CD∴∠CPQ=∠C∴∠APQ+∠CPQ=∠A+∠C即∠APC=∠A+∠C(1)为小明的证明填上推理的依据；(2)理解：①在图2中，∠P与∠A、∠C的数量关系为；②在图3中，若∠A=30°，∠C=70°，则∠P的度数为；(3)拓展：在图4中，探究∠P与∠A、∠C的数量关系，并说明理由．23(2023春·山东·七年级专题练习)如图1，直线AB⎳CD，点P在两平行线之间，点E在AB上，点F 在CD上，连接PE，PF．(1)若∠PEB=60°，∠PFD=50°，请求出∠EPF．(请写出必要的步骤，并说明理由)(2)如图2，若点P，Q在直线AB与CD之间时，∠1=30°，∠2=40°，∠3=70°，请求出∠4=．(不需说明理由，请直接写出答案)(3)如图3，在图1的基础上，作P1E平分∠PEB，P1F平分∠PFD，若设∠PEB=x°，∠PFD=y°，则∠P1= (用含x，y的式子表示)．若P2E平分∠P1EB，P2F平分∠P1FD，可得∠P2；P3E平分∠P2EB，P3F平分∠P2 FD，可得∠P3⋯，依次平分下去，则∠Pn=．(用含x，y的式子表示)三角形中的倒角模型-平行线+拐点模型近年来各地中考中常出现一些几何倒角模型，该模型主要涉及高线、角平分线及角度的计算(内角和定理、外角定理等)。

平行线的判定模型
1.同位角判定法：如果两条直线被一条横线（称为横截线）所截，且同位角相等，则这两条直线是平行的。

2.内错角判定法：如果两条直线被一条横线所截，且内错角互补（和为180度），则这两条直线是平行的。

3.副交角判定法：如果两条直线被一对平行线所截，副交角相等，则这两条直线是平行的。

4.斜率判定法：如果两条直线的斜率相等，则这两条直线是平行的。

注意，这个判定法只适用于不垂直的直线，对于垂直的直线则斜率不存在。

其中，同位角判定法和内错角判定法基于直线与横截线的相交关系，而副交角判定法基于直线与平行线的相交关系。

这些判定模型是基于几何性质和角度的推理，可以用于判断平行关系的成立或者非成立。

需要注意的是，这些判定模型只适用于二维空间中的直线和平行线判定，而对于三维空间中的直线和平行线，还需要借助向量的概念和性质进行判断。

同时，这些判定模型是根据平行线的定义和性质推导出来的，可以作为判断平行关系的依据，但并非绝对准确，必须根据具体问题和情境进行判断和验证。

平行线四大模型平行线的判定与性质l、平行线的判定根据平行线的定义，如果平面内的两条直线不相交，就可以判断这两条直线平行，但是，由于直线无限延伸，检验它们是否相交有困难，所以难以直接根据定义来判断两条直线是否平行，这就需要更简单易行的判定方法来判定两直线平行．判定方法l：两条直线被第三条直线所截，如果同位角相等，那么这两条直线平行．简称：同位角相等，两直线平行．判定方法2：两条直线被第三条直线所截，如果内错角相等，那么这两条直线平行．简称：内错角相等，两直线平行，判定方法3：两条直线被第三条直线所截，如果同旁内角互补，那么这两条直线平行．简称：同旁内角互补，两直线平行，如上图：若已知∠1=∠2，则AB∥CD（同位角相等，两直线平行）；若已知∠1=∠3，则AB∥CD（内错角相等，两直线平行）；若已知∠1+ ∠4= 180°，则AB∥CD（同旁内角互补，两直线平行）．另有平行公理推论也能证明两直线平行：平行公理推论：如果两条直线都与第三条直线平行，那么这两条直线也互相平行．2、平行线的性质利用同位角相等，或者内错角相等，或者同旁内角互补，可以判定两条直线平行．反过来，如果已知两条直线平行，当它们被第三条直线所截，得到的同位角、内错角、同旁内角也有相应的数量关系，这就是平行线的性质．性质1：两条平行线被第三条直线所截，同位角相等．简称：两直线平行，同位角相等性质2：两条平行线被第三条直线所截，内错角相等.简称：两直线平行，内错角相等性质3：两条平行线被第三条直线所截，同旁内角互补．简称：两直线平行，同旁内角互补本讲进阶平行线四大模型模型一“铅笔”模型点P在EF右侧，在AB、CD内部“铅笔”模型结论1：若AB∥CD，则∠P+∠AEP+∠PFC=3 60°；结论2：若∠P+∠AEP+∠PFC= 360°，则AB∥CD.模型二“猪蹄”模型（M模型）点P在EF左侧，在AB、CD内部“猪蹄”模型结论1：若AB∥CD，则∠P=∠AEP+∠CFP；结论2：若∠P=∠AEP+∠CFP，则AB∥CD.模型三“臭脚”模型点P在EF右侧，在AB、CD外部“臭脚”模型结论1：若AB∥CD，则∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP；结论2：若∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP，则AB∥CD.模型四“骨折”模型·点P在EF左侧，在AB、CD外部“骨折”模型结论2：若∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP，则AB∥CD.巩固练习平行线四大模型证明（1）已知AE // CF ,求证∠P +∠AEP +∠PFC = 360°.（2）已知∠P=∠AEP+∠CFP，求证AE∥CF．（3）已知AE∥CF，求证∠P=∠AEP-∠CFP.（4）已知∠P= ∠CFP -∠AEP,求证AE //CF.模块一平行线四大模型应用例1（1）如图，a∥b,M、N分别在a、b上，P为两平行线间一点，那么∠l+∠2+∠3= ．(2)如图，AB∥CD，且∠A=25°，∠C=45°，则∠E的度数是．(3)如图，已知AB∥DE，∠ABC=80°，∠CDE =140°，则∠BCD= .(4) 如图，射线AC∥BD，∠A= 70°，∠B= 40°，则∠P= ．练(1)如图所示，AB∥CD，∠E=37°，∠C= 20°，则∠EAB的度数为．(2) 如图，AB∥CD，∠B=30°，∠O=∠C．则∠C= .例2如图，已知AB ∥DE ，BF 、 DF 分别平分∠ABC 、∠CDE ，求∠C 、 ∠F 的关系.练如图，已知AB ∥DE ，∠FBC =n 1∠ABF ，∠FDC =n1∠FDE . (1)若n =2,直接写出∠C 、∠F 的关系 ； (2)若n =3，试探宄∠C 、∠F 的关系；(3)直接写出∠C 、∠F 的关系 （用含n 的等式表示）.例3如图，已知AB ∥CD ，BE 平分∠ABC ，DE 平分∠ADC ．求证：∠E = 2 (∠A +∠C ) .练如图，己知AB ∥DE ，BF 、DF 分别平分∠ABC 、∠CDE ，求∠C 、∠F 的关系.例4如图，∠3==∠1+∠2，求证：∠A+∠B+∠C+∠D= 180°．练（武昌七校2015-2016 七下期中）如图，AB⊥BC，AE平分∠BAD交BC于E，AE⊥DE，∠l+∠2= 90°，M、N分别是BA、CD的延长线上的点，∠EAM和∠EDN的平分线相交于点F则∠F的度数为（）．A. 120°B. 135°C. 145°D. 150°模块二平行线四大模型构造例5如图，直线AB∥CD，∠EF A= 30°，∠FGH= 90°，∠HMN=30°，∠CNP= 50°，则∠GHM= .练如图，直线AB∥CD，∠EFG =100°，∠FGH =140°，则∠AEF+ ∠CHG= .例6 已知∠B =25°，∠BCD=45°，∠CDE =30°，∠E=l0°，求证：AB∥EF．练已知AB∥EF，求∠l-∠2+∠3+∠4的度数.(1)如图(l)，已知MA1∥NA n，探索∠A1、∠A2、…、∠A n，∠B1、∠B2…∠B n-1之间的关系．(2)如图(2)，己知MA1∥NA4，探索∠A1、∠A2、∠A3、∠A4，∠B1、∠B2之间的关系．(3)如图(3)，已知MA1∥NA n，探索∠A1、∠A2、…、∠A n之间的关系．如图所示，两直线AB∥CD平行，求∠1+∠2+∠3+∠4+∠5+∠6．。

专题5.25 平行线几何模型（铅笔头模型）（知识讲解） 几何模型1：铅笔头模型图二0//==360MA NC A B ⇒∠+∠∠条件：ABC 000////P ////PQ ,180,180360MA NC BMA NC A C C A C ∴∠∠=∠∠=∴∠+∠+∠=证明：过点B 作BP//MA.则，ABP+BP+，ABC几何模型2：多个铅笔头模型12121//......n n MA NB P P P A Q Q Q B-⇒∠+∠++∠=∠+∠+∠++∠条件：证明思路参考几何模型1【典型例题】类型一、平行线几何模型➽➼铅笔头模型➻➸求解✬✬证明1．阅读下面材料，完成（1)～（3）题．数学课上，老师出示了这样—道题：如图1，已知//,AB CD 点,E F 分别在,AB CD 上，,160EP FP ⊥∠=︒．求2∠的度数．同学们经过思考后，小明、小伟、小华三位同学用不同的方法添加辅助线，交流了自己的想法：小明：“如图2，通过作平行线，发现13,24∠=∠∠=∠，由已知,EP FP ⊥可以求出2∠的度数．”小伟：“如图3这样作平行线，经过推理，得234,∠=∠=∠也能求出2∠的度数．”小华：∵如图4，也能求出2∠的度数．”(1) 请你根据小明同学所画的图形(图2)，描述小明同学辅助线的做法，辅助线：______； (2) 请你根据以上同学所画的图形，直接写出2∠的度数为_________°；老师：“这三位同学解法的共同点，都是过一点作平行线来解决问题，这个方法可以推广．”请大家参考这三位同学的方法，使用与他们类似的方法，解决下面的问题：(3) 如图，//AB CD ，点,E F 分别在AB CD ，上，FP 平分,,EFD PEF PDF ∠∠=∠若,EPD a ∠=请探究CFE ∠与PEF ∠的数量关系（(用含α的式子表示)，并验证你的结论．【答案】（1）过点Р作//PQ AC ；（2）30；（3）2180CFE PEF a ∠-∠=-．【分析】（1）根据图中所画虚线的位置解答即可；（2）过点Р作//PQ AC ，根据平行线的性质可得∵1=∵3，∵2=∵4，由EP∵FP 可得∵3+∵4=90°，即可得出∵1+∵2=90°，进而可得答案；（3）设,CFE x PEF PDF y ∠=∠=∠=，过点P 作//PQ AB ，根据平行线的性质可得180,BEP EPQ CFE FEB x ∠+∠=︒∠=∠=，PDF DPQ ∠=∠，进而根据角的和差关系即可得答案．解：（1）由图中虚线可知PQ//AC ，∵小明同学辅助线的做法为过点Р作//PQ AC ，故答案为：过点Р作//PQ AC（2）如图2，过点Р作//PQ AC ，∵AB//CD ，∵PQ//AB//CD ，∵∵1=∵3，∵2=∵4，∵EP∵FP ，∵∵EPF=∵3+∵4=90°，∵∵1+∵2=90°，∵∵1=60°，∵∵2=30°，故答案为：30（3）如图，设,CFE x PEF PDF y ∠=∠=∠=，过点P 作//PQ AB ，180,BEP EPQ CFE FEB x ∴∠+∠=︒∠=∠=//,AB CD//,PQ CD ∴PDF DPQ ∴∠=∠DPQ EHF PDF y ∴∠=∠=∠=∵CFE FEB x FEP BEP ∠=∠==∠+∠()180x y a y ∴=+-+2180x y α∴-=-，即2180CFE PEF a ∠-∠=-．【点拨】本题考查平行线的性质，两直线平行，同位角相等；两直线平行，内错角相等；两直线平行，同旁内角互补；正确作出辅助线，熟练掌握平行线的性质是解题关键．举一反三：【变式】问题情境：如图1，AB ∵CD ，∵P AB ＝130°，∵PCD ＝120°，求∵APC 度数．思路点拨：小明的思路是：如图2，过P作PE∵AB，通过平行线性质，可分别求出∵APE、∵CPE 的度数，从而可求出∵APC的度数；小丽的思路是：如图3，连接AC，通过平行线性质以及三角形内角和的知识可求出∵APC 的度数；小芳的思路是：如图4，延长AP交DC的延长线于E，通过平行线性质以及三角形外角的相关知识可求出∵APC的度数．问题解决：请从小明、小丽、小芳的思路中任选一种思路进行推理计算，你求得的∵APC 的度数为°；问题迁移：（1）如图5，AD∵BC，点P在射线OM上运动，当点P在A、B两点之间运动时，∵ADP＝∵α，∵BCP＝∵β．∵CPD、∵α、∵β之间有何数量关系？请说明理由；（2）在（1）的条件下，如果点P在A、B两点外侧运动时（点P与点A、B、O三点不重合），请你直接写出∵CPD、∵α、∵β间的数量关系．【答案】问题解决：110°；问题迁移：（1）∵CPD＝∵α+∵β，理由见分析；（2）∵CPD ＝∵β﹣∵α，理由见分析【分析】小明的思路是：过P作PE∵AB，构造同旁内角，利用平行线性质，可得∵APC ＝110°．（1）过P作PE∵AD交CD于E，推出AD∵PE∵BC，根据平行线的性质得出∵α＝∵DPE，∵β＝∵CPE，即可得出答案；（2）画出图形（分两种情况：∵点P在BA的延长线上，∵点P在AB的延长线上），根据平行线的性质得出∵α＝∵DPE，∵β＝∵CPE，即可得出答案．解：小明的思路：如图2，过P作PE∵AB，∵AB∵CD，∵PE∵AB∵CD，∵∵APE＝180°﹣∵A＝50°，∵CPE＝180°﹣∵C＝60°，∵∵APC＝50°+60°＝110°，故答案为：110；（1）∵CPD＝∵α+∵β，理由如下：如图5，过P作PE∵AD交CD于E，∵AD∵BC，∵AD∵PE∵BC，∵∵α＝∵DPE，∵β＝∵CPE，∵∵CPD＝∵DPE+∵CPE＝∵α+∵β；（2）当P在BA延长线时，∵CPD＝∵β﹣∵α；理由：如图6，过P作PE∵AD交CD于E，∵AD∵BC，∵AD∵PE∵BC，∵∵α＝∵DPE，∵β＝∵CPE，∵∵CPD＝∵CPE﹣∵DPE＝∵β﹣∵α；当P在BO之间时，∵CPD＝∵α﹣∵β．理由：如图7，过P作PE∵AD交CD于E，∵AD∵BC，∵AD∵PE∵BC，∵∵α＝∵DPE，∵β＝∵CPE，∵∵CPD＝∵DPE﹣∵CPE＝∵α﹣∵β．【点拨】本题考查了三角形的内角和定理，平行线的性质，主要考查学生的推理能力，解决问题的关键是作辅助线构造内错角以及同旁内角．类型二、平行线几何模型➽➼多铅笔头模型➻➸求解✬✬证明2．（1）如图1，AM∵CN，求证：∵∵MAB+∵ABC+∵BCN＝360°；∵∵MAE+∵AEF+∵EFC+∵FCN＝540°；（2）如图2，若平行线AM与CN间有n个点，根据（1）中的结论写出你的猜想并证明．【答案】（1）∵详见分析；∵详见分析；（2）猜想：若平行线间有n个点，则所有角的和为（n+1）•180°，证明详见分析【分析】（1）∵过点作BG∵AM，则AM∵CN∵BG，依据平行线的性质，即可得到∵ABG+∵BAM＝180°，∵CBG+∵BCN＝180°，即可得到结论；∵过E作EP∵AM，过F作FQ∵CN，依据平行线的性质，即可得到∵MAE+∵AEP＝180°，∵FEP+∵EFQ＝180°，∵CFQ+∵FCN＝180°，即可得到结论；（2）过n个点作AM的平行线，则这些直线互相平行且与CN平行，即可得出所有角的和为（n+1）•180°．解：（1）∵证明：如图1，过点作BG∵AM，则AM∵CN∵BG∵∵ABG+∵BAM＝180°，∵CBG+∵BCN＝180°∵∵ABG+∵BAM+∵CBG+∵BCN＝360°∵∵MAB+∵ABC+∵BCN＝360°∵如图，过E作EP∵AM，过F作FQ∵CN，∵AM∵CN，∵EP∵FQ，∵∵MAE+∵AEP＝180°，∵FEP+∵EFQ＝180°，∵CFQ+∵FCN＝180°∵∵MAE+∵AEF+∵EFC+∵FCN＝180°×3＝540°；（2）猜想：若平行线间有n个点，则所有角的和为（n+1）•180°．证明：如图2，过n个点作AM的平行线，则这些直线互相平行且与CN平行，∵结合（1）问得：所有角的和为（n+1）•180°．【点拨】本题主要考查了平行线的性质，解决问题的关键是作平行线，利用两直线平行，同旁内角互补得出结论．举一反三：【变式】如图，已知AB∵CD．（1）如图1所示，∵1+∵2＝；（2）如图2所示，∵1+∵2+∵3＝；并写出求解过程．（3）如图3所示，∵1+∵2+∵3+∵4＝；（4）如图4所示，试探究∵1+∵2+∵3+∵4+∵+∵n＝．【答案】（1）180°；（2）360°；（3）540°；（4）（n-1）×180°【分析】（1）由两直线平行，同旁内角互补，可得答案；（2）过点E作AB的平行线，转化成两个图1，同理可得答案；（3）过点E，点F分别作AB的平行线，转化成3个图1，可得答案；（4）由（2）（3）类比可得答案．解：（1）如图1，∵AB∵CD，∵∵1+∵2=180°（两直线平行，同旁内角互补）．故答案为：180°；（2）如图2，过点E作AB的平行线EF，∵AB∵CD，∵AB∵EF，CD∵EF，∵∵1+∵AEF=180°，∵FEC+∵3=180°，∵∵1+∵2+∵3=360°；（3）如图3，过点E，点F分别作AB的平行线，类比（2）可知∵1+∵2+∵3+∵4=180°×3=540°，故答案为：540°；（4）如图4由（2）和（3）的解法可知∵1+∵2+∵3+∵4+…+∵n=（n-1）×180°，故答案为：（n-1）×180°．【点拨】此题考查了平行线的性质．注意掌握辅助线的作法是解此题的关键．。

平行线四大模型1、平行线的判定根据平行线的定义，如果平面内的两条直线不相交，就可以判断这两条直线平行，但是，由于直线无限延伸，检验它们是否相交有困难，所以难以直接根据定义来判断两条直线是否平行，这就需要更简单易行的判定方法来判定两直线平行．判定方法1：两条直线被第三条直线所截，如果同位角相等，那么这两条直线平行．简称：同位角相等，两直线平行．判定方法2：两条直线被第三条直线所截，如果内错角相等，那么这两条直线平行．简称：内错角相等，两直线平行，判定方法3：两条直线被第三条直线所截，如果同旁内角互补，那么这两条直线平行．简称：同旁内角互补，两直线平行，如上图：若已知∠1=∠2，则AB∥CD（同位角相等，两直线平行）；若已知∠1=∠3，则AB∥CD（内错角相等，两直线平行）；若已知∠1+∠4=180°，则AB∥CD（同旁内角互补，两直线平行）．另有平行公理推论也能证明两直线平行：平行公理推论：如果两条直线都与第三条直线平行，那么这两条直线也互相平行．2、平行线的性质利用同位角相等，或者内错角相等，或者同旁内角互补，可以判定两条直线平行．反过来，如果已知两条直线平行，当它们被第三条直线所截，得到的同位角、内错角、同旁内角也有相应的数量关系，这就是平行线的性质．性质1：两条平行线被第三条直线所截，同位角相等．简称：两直线平行，同位角相等性质2：两条平行线被第三条直线所截，内错角相等.简称：两直线平行，内错角相等性质3：两条平行线被第三条直线所截，同旁内角互补．简称：两直线平行，同旁内角互补平移3.平移是指在平面内，将一个图形沿着某个方向移动一定的距离，这样的图形运动叫做图形的平移（translation），简称平移。

4.平移的性质经过平移，对应线段平行（或共线）且相等，对应角相等，对应点所连接的线段平行且相等；平移变换不改变图形的形状、大小和方向(平移前后的两个图形是全等形)。

（1）图形平移前后的形状和大小没有变化，只是位置发生变化;（2）图形平移后，对应点连成的线段平行且相等（或在同一直线上）（3）多次平移相当于一次平移。

初中几何46种模型大全篇一：初中几何46种模型大全引言几何是初中数学的重要分支,其知识点涵盖了平面几何、立体几何、向量等多个方面。

在学习几何时,掌握各种几何模型是非常重要的,这些模型可以帮助我们理解和解决几何问题,提高解题能力。

本文将介绍初中几何中的46种常见的模型,包括它们的名称、定义、性质和应用。

正文1. 正方形模型正方形模型是几何中最基本的模型之一,它是一种边长相等的矩形。

正方形模型的定义如下:在一个平面直角坐标系中,任意两条直角边的平方和等于斜边的平方。

正方形模型的性质有:- 正方形的四条边相等;- 正方形的对角线相等;- 正方形的面积等于其边长的平方。

2. 长方形模型长方形模型是有两个相等的长和两个不相等的宽的英雄。

长方形模型的定义如下:在一个平面直角坐标系中,任意两条直角边的平方和小于斜边的平方。

长方形模型的性质有:- 长方形的两条对角线相等;- 长方形的宽比长大,长比宽大;- 长方形的长和宽相等。

3. 平行线模型平行线模型是相互平行的直线。

平行线模型的定义如下:- 两直线平行,当且仅当它们的对应角相等且且它们的方向相同。

平行线模型的性质有:- 平行线之间有且仅有一个交点;- 平行线上的点的横坐标相等;- 平行线的方向相同。

4. 菱形模型菱形模型是具有四个相等的直角边的矩形。

菱形模型的定义如下:在一个平面直角坐标系中,任意两条直角边的平方和等于斜边的平方,且任意两条边的长度小于第三条边的长度。

菱形模型的性质有:- 菱形的四条边相等;- 菱形的对角线相等;- 菱形的面积等于其四条边长度的平方和。

5. 等腰三角形模型等腰三角形模型是有一个相等的腰部的两个三角形。

等腰三角形模型的定义如下:- 在一个平面直角坐标系中,任意两条直角边的平方和等于斜边的平方。

等腰三角形模型的性质有:- 等腰三角形的两条直角边相等;- 等腰三角形的底角相等;- 等腰三角形的顶角平分线相等。

6. 等边三角形模型等边三角形模型是具有三个相等的边长的三角形。

平行线四大模型(完整版+培优)平行线四大模型模型一：铅笔模型当点P在EF右侧，在AB、CD内部时，有以下结论：1.若AB∥CD，则∠P+∠AEP+∠PFC=360°；2.若∠P+∠AEP+∠PFC=360°，则AB∥CD.模型二：猪蹄模型当点P在EF左侧，在AB、CD内部时，有以下结论：1.若AB∥CD，则∠P=∠AEP+∠CFP；2.若∠P=∠AEP+∠CFP，则AB∥CD.模型三：臭脚模型当点P在AB、CD之间时，有以下结论：1.若AB∥CD，则∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP；2.若∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP，则AB∥CD.模型四：骨折模型当点P在EF右侧，在AB、CD外部时，有以下结论：1.若AB∥CD，则∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP；2.若∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP，则AB∥CD.当点P在EF左侧，在AB、CD外部时，有以下结论：1.若AB∥CD，则∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP；2.若∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP，则AB∥CD.应用：例1：1.∠l+∠2+∠3=180°；2.∠E=110°；3.∠BCD=40°；4.∠P=70°.练：1.∠EAB的度数为17°；2.∠C=30°；3.∠P=30°+n×20°.例2：BF、DF分别平分∠ABC、∠XXX，则∠C、∠F的关系为∠ABF=∠XXX∠XXX.练：1.∠XXX∠BDE；2.当n=2时，∠C=∠F；3.∠C=n×∠F.1.如图，已知AB∥CD，BE平分∠ABC，DE平分∠ADC，要证明∠E=2(∠A+∠C)。

2.如图，已知AB∥DE，BF、DF分别平分∠ABC、∠XXX，要求出∠C、∠F的关系。

专题5.22平行线几何模型（M模型）（知识讲解）几何模型1：M型模型（也称“猪蹄模型”）图一//=MA NC A B⇒∠∠+∠条件：ABC////PQ=,==MA NCA C CA C∴∠∠∠∠∴∠∠+∠证明：过点B作PQ//MA.，ABQ BQ，ABC几何模型2：鸡翅模型图三//-=MA NC A B⇒∠∠∠条件：C////PQ////PQ,,,MA NCMA NCA C CB CBQA C B∴∠∠∠∠∴∠=∠∠∴∠-∠=∠证明：过点B作PQ//MA.则，ABQ=BQ=，ABQ-几何模型3：折鸡翅模型图四//MA NC A B⇒∠=∠+∠条件：C ////PQ////PQ ,,,MA NC MA NC A C C ABC CBQ A ACB C∴∠∠∠∠∴∠=∠∠∴∠==∠+∠ 证明：过点B作PQ//MA.则，ABQ=BQ =，ABQ-几何模型4：多个M 型模型12121//......n n MA NB P P P A Q Q Q B-⇒∠+∠++∠=∠+∠+∠++∠条件：【典型例题】类型一、平行线几何模型➽➼猪蹄模型➻➸求解✬✬证明1．请阅读小明同学在学习平行线这章知识点时的一段笔记，然后解决问题．小明：老师说在解决有关平行线的问题时，如果无法直接得到角的关系，就需要借助辅助线来帮助解答，今天老师介绍了一个“美味”的模型“猪蹄模型”．即已知：如图1，AB CD ∥，E 为AB 、CD 之间一点，连接AE ，CE 得到AEC ∠．求证：AEC A C∠=∠+∠小明笔记上写出的证明过程如下:证明：过点E 作EF AB∥∵1A∠=∠∵AB CD ∥，EF AB∥∴EF CD∥∴2C∠=∠∴12AEC ∠=∠+∠∴AEC A C∠=∠+∠请你利用“猪蹄模型”得到的结论或解题方法，完成下面的两个问题．(1)如图，若AB CD ∥，60E ∠=o ，求B C F ∠+∠+∠；(2)如图，AB CD ∥，BE 平分ABG ∠，CF 平分DCG ∠，27G H ∠=∠+ ，求H ∠．【答案】(1)240 ；(2)51【分析】（1）作EM AB ∥，FN CD ∥，如图，根据平行线的性质得EM AB FN CD ∥∥∥，所以1B ∠=∠，23∠∠=，4180C ∠+∠= ，然后利用等量代换计算240B F C ∠+∠+∠= ；（2）分别过G 、H 作AB 的平行线MN 和RS ，根据平行线的性质和角平分线的性质可用ABG ∠和DCG ∠分别表示出H ∠和G ∠，从而可找到H ∠和G ∠的关系，结合条件可求得51H ∠= ．解：（1）作EM AB ∥，FN CD ∥，如图，且AB CD ∥180∴180227BHC BHC -∠=∠+ ，∴51BHC ∠= ．【点拨】本题考查了平行线的性质和判定的应用，能运用平行线的性质和判定进行推理是解此题的关键，注意：①两直线平行，同位角相等，②两直线平行，内错角相等，③两直线平行，同旁内角互补，反之亦然．举一反三：【变式】阅读下面内容，并解答问题．已知：如图1，AB CD ，直线EF 分别交AB ，CD 于点E ，F ．BEF ∠的平分线与DFE ∠的平分线交于点G ．(1)求证：EG FG ⊥；(2)填空，并从下列①、②两题中任选一题说明理由．我选择题．①在图1的基础上，分别作BEG ∠的平分线与DFG ∠的平分线交于点M ，得到图2，则EMF ∠的度数为．②如图3，AB CD ，直线EF 分别交AB ，CD 于点E ，F ．点O 在直线AB ，CD 之间，且在直线EF 右侧，BEO ∠的平分线与DFO ∠的平分线交于点P ，则EOF ∠与EPF ∠满足的数量关系为．【答案】(1)见解析；(2)①45︒；②结论：2EOF EPF ∠=∠【分析】（1）利用平行线的性质解决问题即可；（2）①利用基本结论EMF BEM MFD ∠=∠+∠求解即可；②利用基本结论EOF BEO DFO ∠=∠+∠，EPF BEP DFP ∠=∠+∠，求解即可．（1）证明：如图，过G 作GH AB ，AB CD ，AB GH CD ∴ ，BEG EGH DFG FGH ∠∠∠∠∴==，，180BEF DFE ∴∠+∠=EG 平分BEF ∠，FG 12GEB BEF ∴∠=∠，12GEB GFD ∴∠+∠=∠在EFG ∆中，GEF ∠+∠EGF GEB GFD ∴∠=∠+∠EG FG ∴⊥；）解：①如图2中，由题意，EM 平分BEG ∠，MF 1(2BEM MFD ∴∠+∠=∠EMF BEM MFD ∴∠=∠+∠故答案为：45︒；结论：2EOF EPF ∠=∠理由：如图3中，由题意，PE 平分BEO ∠，PF 2BEO BEP ∴∠=∠，DFO ∠类型二、平行线几何模型➽➼鸡翅模型➻➸求解✬✬证明2．已知直线12l l ∥，3l 和1l ，2l 分别交于C ，D 点，点A ，B 分别在线1l ，2l 上，且位于3l 的左侧，点P 在直线3l 上，且不和点C ，D 重合．(1)如图1，有一动点P 在线段CD 之间运动时，求证：12APB ∠=∠+∠；(2)如图2，当动点P 在C 点之上运动时，猜想APB ∠、1∠、2∠有何数量关系，并说明理由．【答案】(1)证明见解析；(2)21APB ∠=∠+∠，理由见解析．【分析】()1过点P 作1//PE l ，根据12l l //可知2//PE l ，故可得出1APE ∠=∠，2.BPE ∠=∠再由APB APE BPE ∠=∠+∠即可得出结论；()2过P 作//PE AC ，依据12l l //，可得//PE BD ，进而得到2BPE ∠=∠，1APE ∠=∠，再根据BPE APE APB ∠=∠+∠，即可得出21APB ∠=∠+∠．（1）证明：如图1，过点P 作1//PE l ，12//l l ，2//PE l ∴，1APE ∴∠=∠，2BPE ∠=∠．又APB APE BPE ∠=∠+∠ ，12APB ∴∠=∠+∠；（2）解：21APB ∠=∠+∠．理由如下：如图2，过P 作//PE AC ，12//l l ，//PE BD ∴，2BPE ∴∠=∠，1APE ∠=∠，BPE APE APB ∠=∠+∠ ，21APB ∴∠=∠+∠．【点拨】本题考查的是平行线的性质，根据题意作出辅助线，构造出平行线是解答此题的关键．举一反三：【变式】【原题】已知直线AB ∥CD ，点P 为平行线AB ，CD 之间的一点，如图1，若∠ABP =50°，∠CDP =60°，BE 平分∠ABP ，DE 平分∠CDP ．(1)则∠P =______，∠E =______．(2)【探究】如图2，当点P 在直线AB 的上方时，若∠ABP =α，∠CDP =β，∠ABP 和∠CDP 的平分线交于点1E ，∠ABE 1与1CDE ∠的角平分线交于点2E ，∠ABE 2与∠CDE 2的角平分线交于点3E ，…以此类推，求∠E 2的度数，并猜想∠E n 的度数．(3)【变式】如图3，∠ABP 的角平分线的反向延长线和∠CDP 的补角的角平分线交于点E ，试直接写出∠P 与∠E 的数量关系．类型三、平行线几何模型➽➼多个M型模型➻➸求解✬✬证明3．探究：(1)如图①，已知AB CD，图中∠1，∠2，∠3之间有什么关系？(2)如图②，已知AB CD，图中∠1，∠2，∠3，∠4之间有什么关系？(3)如图③，已知AB CD，请直接写出图中∠1，∠2，∠3，∠4，∠5之间的关系；【答案】(1)∠1＋∠3＝∠2；(2)∠1＋∠3＝∠2＋∠4；(3)∠1＋∠3＋∠5＝∠2＋∠4．【分析】（1）过点E作EM∥AB，根据平行线的性质及角的和差求解即可；（2）过点F作NF∥AB，结合（1）并根据平行线的性质及角的和差求解即可；（3）过点G作GM∥AB，结合（2）并根据平行线的性质及角的和差求解即可．（1）解：如图①，过点E作EM∥AB，∵AB∥CD，∴AB∥CD∥EM，∴∠1＝∠NEM，∠3＝∠MEF，∴∠1＋∠3＝∠NEM＋∠MEF，即∠1＋∠3＝∠2；（2）如图②，过点F作NF∥AB，∵AB∥CD，∴AB ∥CD ∥FN ，∴∠4＝∠NFH ，由（1）知，∠1＋∠EFN ＝∠2，∴∠1＋∠EFN ＋∠NFH ＝∠2＋∠4，即∠1＋∠3＝∠2＋∠4；（3）如图③，过点G 作GM ∥AB ，∵AB ∥CD ，∴AB ∥CD ∥GM ，∴∠5＝∠MGN ，由（2）得，∠1＋∠3＝∠2＋∠FGM ，∴∠1＋∠3＋∠5＝∠2＋∠FGM ＋∠MGN ，即∠1＋∠3＋∠5＝∠2＋∠4．【点拨】此题考查了平行线的性质，熟记两直线平行，内错角相等是解题的关键．举一反三：【变式】【发现】如图，已知AB ∥CD ，直线AB ，CD 被EF 所截．若EM ，FN 分别平分∠AEF 和∠DFE ，判断EM 与FN 之间的位置关系，并证明你的结论；【变式】如图，已知180AEF EFC ∠+∠=︒，∠M ＝∠N ，求证∠1＝∠2；【拓展】如图，AB ∥CD ，∠1＝∠2，求证∠M ＝∠N ．∵AB∥CD，∴∠1＝∠EPD．∵∠1＝∠2，【点拨】本题考查平行线的性质和判定，熟练掌握平行线的性质和判定是解题的关键．类型四、平行线几何模型➽➼综合模型➻➸求解✬✬证明4．根据下列叙述填依据．(1)已知如图1，AB CD ∥，求∠B +∠BFD +∠D 的度数．解：过点F 作FE AB∥所以∠B +∠BFE =180°（）因为AB CD ∥、FE AB ∥（已知）所以（）所以∠D +∠DFE =180°（）所以∠B +∠BFE +∠D =∠B +∠BFE +∠EFD +∠D =360°(2)根据以上解答进行探索．如图（2）（3）AB EF 、∠D 与∠B 、∠F 有何数量关系（请选其中一个简要证明）备用图：(3)如图（4）AB EF ，∠C =90°，∠α与∠β、∠γ有何数量关系（直接写出结果，不需要说明理由）【答案】(1)两直线平行，同旁内角互补；FE CD ∥，平行于同一直线的两直线平行；两直线平行，同旁内角互补；(2)见解析；(3)90αβγ∠+∠-∠=︒【分析】（1）过点F 作FE AB ∥，得到∠B +∠BFE =180°，再根据AB CD 、FE AB ∥得到FE CD ∥，∠D +∠DFE =180°，最后利用角度的和差即可得出答案；（2）类比问题（1）的解题方法即可得解；（3）类比问题（1）的解题方法即可得解．（1）解：过点F 作FE AB ∥，如图，∴∠B +∠BFE =180°（两直线平行，同旁内角相等），∵AB CD ∥、FE AB ∥（已知）∴FE CD ∥（平行于同一直线的两直线平行），∴∠D +∠DFE =180°（两直线平行，同旁内角互补），∴∠B +∠BFE +∠D =∠B +∠BFE +∠EFD +∠D =360°；故答案为：两直线平行，同旁内角互补；FE CD ∥，平行于同一直线的两直线平行；两直线平行，同旁内角互补；（2）解：选图（2），∠D 与∠B 、∠F 的数量关系为：∠BDF +∠B =∠F ；理由如下：过点D 作DC//AB ，∴∠B =∠BDC ，∵AB EF ∥，DC AB ∥，∴DC EF ∥，∴∠CDF =∠F ，∴∠BDF +∠BDC =∠F ，即∠BDF +∠B =∠F ；选图（3），∠D 与∠B 、∠F 的数量关系：∠BDF +∠B =∠F过点D 作DC AB ∥，∴∠B =∠BDC ，∵AB EF ∥，DC AB ∥，∴DC EF ∥，∴∠CDF =∠F ，∴∠BDF +∠BDC =∠F ，即∠BDF +∠B =∠F∠BDF +∠B =∠F ；（3）解：90αβγ∠+∠-∠=︒如图（4）所示，过点C 作MC AB ∥，过D 作DN EF ∥，∴BCM α∠=∠，NDE g Ð=Ð，∵AB CM ∥，EF AB ∥，DN EF∥∴AB EF CM DN ∥∥∥，∴CDN MCD Ð=Ð，∵90MCD BCM Ð+Ð=°，CDN NDE b Ð=Ð+Ð，∴90αβγ∠+∠-∠=︒．【点拨】本题考查根据平行线的性质探究角的关系和平行线公理推论的运用，熟练掌握平行线的性质和平行线公理推论的运用是解题的关键．举一反三：【变式】已知：AB ∥EF ，在平面内任意选取一点C ．利用平行线的性质，探究∠B 、∠F、∠C满足的数量关系．(1)将探究∠B、∠C、∠F之间的数量关系填写下表：(2)请选择其中一个图形进行说明理由．图（2）∠F-∠B=∠C图（3）∠B-∠F=∠C图（4）∠B+∠F+∠C=360°图（5）∠B-∠F=∠C图（6）∠F-∠B=∠C（2）解：图（1）∠C与∠B、∠F之间的数量关系是：∠B+∠F=∠C．理由：过点C作CG∥AB，∴∠BCG=∠B，∵AB∥EF，∴CG∥EF，∴∠GCF=∠F，∴∠BCG+∠GCF=∠B+∠F，∴∠B+∠F=∠BCF；图（2）∠C与∠B、∠F之间的数量关系是：∠F-∠B=∠C．理由：过点C作CG∥AB，∴∠BCG=∠B，∵AB∥EF，∴CG∥EF，∴∠GCF=∠F，∴∠GCF-∠BCG=∠F-∠B，∴∠F-∠B=∠BCF；图（3）∠C与∠B、∠F之间的数量关系是：∠B-∠F=∠C．理由：过点C作CG∥AB，∴∠BCG=∠B，∵AB∥EF，∴CG∥EF，∴∠GCF=∠F，∴∠BCG-∠GCF=∠B-∠F，∴∠B-∠F=∠BCF；图（4）∠C与∠B、∠F之间的数量关系是：∠B+∠F+∠C=360°．理由：过点C作CG∥AB，∴∠BCG+∠B=180°，∵AB∥EF，∴CG∥EF，∴∠GCF+∠F=180°，∴∠BCG+∠B+∠GCF+∠F=180°+180°，∴∠B+∠F+∠BCF=360°；图（5）∠C与∠B、∠F之间的数量关系是：∠B-∠F=∠C．理由：过点C作CG∥AB，∴∠BCG=∠B，∵AB∥EF，∴CG∥EF，∴∠GCF=∠F，∴∠BCG-∠GCF=∠B-∠F，∴∠B-∠F=∠BCF；图（6）∠C与∠B、∠F之间的数量关系是：∠F-∠B=∠C．理由：过点C作CG∥AB，∴∠BCG=∠B，∵AB∥EF，∴CG∥EF，∴∠GCF=∠F，∴∠GCF-∠BCG=∠F-∠B，∴∠F-∠B=∠BCF；【点拨】本题考查平行线的判定和性质，解题的关键是学会添加常用辅助线，构造平行线解决问题．。

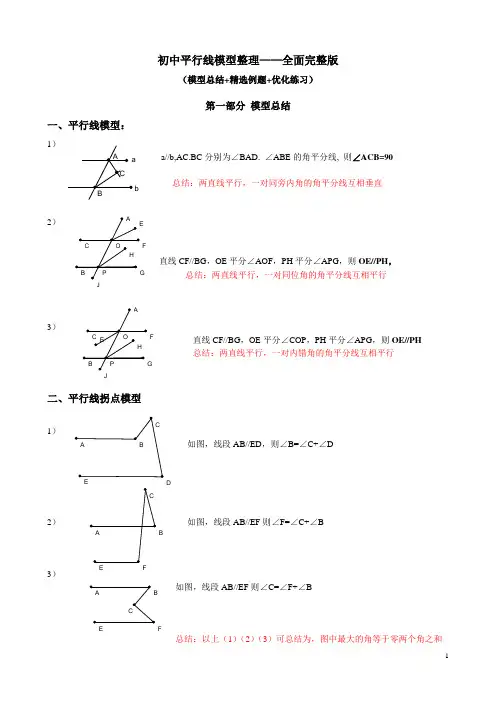

初中平行线模型整理——全面完整版（模型总结+精选例题+优化练习）第一部分 模型总结一、平行线模型：1）a//b,AC.BC 分别为∠BAD. ∠ABE 的角平分线, 则∠ACB=90 总结：两直线平行，一对同旁内角的角平分线互相垂直2）直线CF//BG ，OE 平分∠AOF ，PH 平分∠APG ，则OE//PH ，总结：两直线平行，一对同位角的角平分线互相平行3）直线CF//BG ，OE 平分∠COP ，PH 平分∠APG，则OE//PH总结：两直线平行，一对内错角的角平分线互相平行二、平行线拐点模型1）如图，线段AB//ED ，则∠B=∠C+∠D2） 如图，线段AB//EF 则∠F=∠C+∠B3）如图，线段AB//EF 则∠C=∠F+∠B总结：以上（1）（2）（3）可总结为，图中最大的角等于零两个角之和bF JF J E D E F B E F4）已知：如图，AA1∥BA3，则有∠B1＋∠B2=∠A1＋∠A2＋∠A3（即向左凸出的角的和等于向右凸出的角的和）5）如图1，线段AB//EF则∠F+∠C+∠B=360图1如图2，线段AB//CD，则∠F+∠E+∠B+∠FD=540图2总结：综合图1和图2，则每增加一个拐点，就增加了180度，即当有n个顶点时，内角和为（n-1）180第二部分精选例题例1已知：如图，AB∥CD，∠1＝∠2．求证：BE∥CF．例2 ．如图，直线AB.CD被EF所截，∠1 =∠2，∠CNF =∠BME。

求证：AB∥CD，MP∥NQ．例3．如图3，已知∠ABE +∠DEB = 180°，∠1 =∠2，求证：∠F =∠G．ABECFA BEFA A1A2A3B1B2B（练习1）F2A BC DQE1PMN1A CBFG例4．如图4，∠ABD 和∠BDC 的平分线交于E ，BE 交CD 于点F ，∠1 +∠2 = 90°．求证：（1）AB∥CD； （2）∠2 +∠3 = 90°．第三部分 优化练习1．如图，已知AD ∥BC ，BD 平分ABC ∠，A ∠：ABC ∠＝2：1，则ADB ∠的度数是多少？ 分析：对象：ADB ∠的度数 角度：（1）AD ∥BC （2）BD 平分ABC ∠ （3）A ∠：ABC ∠＝2：1 2．如图，EF ∥BC ，DF ∥AB ，图中与A ∠相等的角有那些？ 3．已知一个角的余角为︒40，那么这个角的补角是 ； 4、A ∠与B ∠互为补角，如果︒=∠37A ，则B ∠的度数为 度；5、如图21∠=∠，︒∠=∠1253，则2∠＝ ；6、如图，︒=∠701，︒=∠502，则C ∠＝ 时，AB ∥CD ；7、若FDE A ∠=∠，则互相平行的直线是 ；8、如图，若a MN =，b NP =，则MP ＝ ，MP MN 22+＝ ；1 2 3 第3题第1题A B C DM N P第8题A B CD E FG第2题 A E C B D F 第4题1 2A E BC DC图4 12 3AB DF9、下列选项中正确的是（）。

平行线四大模型平行线的判定与性质l、平行线的判定根据平行线的定义，如果平面内的两条直线不相交，就可以判断这两条直线平行，但是，由于直线无限延伸，检验它们是否相交有困难，所以难以直接根据定义来判断两条直线是否平行，这就需要更简单易行的判定方法来判定两直线平行．判定方法l：两条直线被第三条直线所截，如果同位角相等，那么这两条直线平行．简称：同位角相等，两直线平行．判定方法2：两条直线被第三条直线所截，如果内错角相等，那么这两条直线平行．简称：内错角相等，两直线平行，判定方法3：两条直线被第三条直线所截，如果同旁内角互补，那么这两条直线平行．简称：同旁内角互补，两直线平行，如上图：若已知∠1=∠2，则AB∥CD（同位角相等，两直线平行）；若已知∠1=∠3，则AB∥CD（内错角相等，两直线平行）；若已知∠1+ ∠4= 180°，则AB∥CD（同旁内角互补，两直线平行）．另有平行公理推论也能证明两直线平行：平行公理推论：如果两条直线都与第三条直线平行，那么这两条直线也互相平行．2、平行线的性质利用同位角相等，或者内错角相等，或者同旁内角互补，可以判定两条直线平行．反过来，如果已知两条直线平行，当它们被第三条直线所截，得到的同位角、内错角、同旁内角也有相应的数量关系，这就是平行线的性质．性质1：两条平行线被第三条直线所截，同位角相等．简称：两直线平行，同位角相等性质2：两条平行线被第三条直线所截，内错角相等.简称：两直线平行，内错角相等性质3：两条平行线被第三条直线所截，同旁内角互补．简称：两直线平行，同旁内角互补本讲进阶平行线四大模型模型一“铅笔”模型点P在EF右侧，在AB、CD内部“铅笔”模型结论1：若AB∥CD，则∠P+∠AEP+∠PFC=3 60°；结论2：若∠P+∠AEP+∠PFC= 360°，则AB∥CD.模型二“猪蹄”模型（M模型）点P在EF左侧，在AB、CD内部“猪蹄”模型结论1：若AB∥CD，则∠P=∠AEP+∠CFP；结论2：若∠P=∠AEP+∠CFP，则AB∥CD.模型三“臭脚”模型点P在EF右侧，在AB、CD外部“臭脚”模型结论1：若AB∥CD，则∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP；结论2：若∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP，则AB∥CD.模型四“骨折”模型·点P在EF左侧，在AB、CD外部“骨折”模型结论结论2：若∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP，则AB∥CD.巩固练习平行线四大模型证明（1）已知AE // CF ,求证∠P +∠AEP +∠PFC = 360°. （2）已知∠P=∠AEP+∠CFP，求证AE∥CF．（3）已知AE∥CF，求证∠P=∠AEP-∠CFP.（4）已知∠P= ∠CFP -∠AEP,求证AE //CF.模块一平行线四大模型应用例1（1）如图，a∥b,M、N分别在a、b上，P为两平行线间一点，那么∠l+∠2+∠3= ．(2)如图，AB∥CD，且∠A=25°，∠C=45°，则∠E的度数是．(3)如图，已知AB∥DE，∠ABC=80°，∠CDE =140°，则∠BCD= .(4) 如图，射线AC∥BD，∠A= 70°，∠B= 40°，则∠P= ．练(1)如图所示，AB∥CD，∠E=37°，∠C= 20°，则∠EAB的度数为．(2) 如图，AB∥CD，∠B=30°，∠O=∠C．则∠C= .例2如图，已知AB ∥DE ，BF 、 DF 分别平分∠ABC 、∠CDE ，求∠C 、 ∠F 的关系.练如图，已知AB ∥DE ，∠FBC =n 1∠ABF ，∠FDC =n1∠FDE . (1)若n =2,直接写出∠C 、∠F 的关系 ； (2)若n =3，试探宄∠C 、∠F 的关系；(3)直接写出∠C 、∠F 的关系 （用含n 的等式表示）.例3如图，已知AB∥CD，BE平分∠ABC，DE平分∠ADC．求证：∠E= 2 (∠A+∠C) .练如图，己知AB∥DE，BF、DF分别平分∠ABC、∠CDE，求∠C、∠F的关系.例4如图，∠3==∠1+∠2，求证：∠A+∠B+∠C+∠D= 180°．练（武昌七校2015-2016 七下期中）如图，AB⊥BC，AE平分∠BAD交BC于E，AE⊥DE，∠l+∠2= 90°，M、N分别是BA、CD的延长线上的点，∠EAM和∠EDN的平分线相交于点F则∠F的度数为（）．A. 120°B. 135°C. 145°D. 150°模块二平行线四大模型构造例5如图，直线AB∥CD，∠EF A= 30°，∠FGH= 90°，∠HMN=30°，∠CNP= 50°，则∠GHM= .练如图，直线AB∥CD，∠EFG=100°，∠FGH=140°，则∠AEF+ ∠CHG= .例6 已知∠B =25°，∠BCD=45°，∠CDE =30°，∠E=l0°，求证：AB∥EF．练已知AB∥EF，求∠l-∠2+∠3+∠4的度数.(1)如图(l)，已知MA1∥NA n，探索∠A1、∠A2、…、∠A n，∠B1、∠B2…∠B n-1之间的关系．(2)如图(2)，己知MA1∥NA4，探索∠A1、∠A2、∠A3、∠A4，∠B1、∠B2之间的关系．(3)如图(3)，已知MA1∥NA n，探索∠A1、∠A2、…、∠A n之间的关系．如图所示，两直线AB∥CD平行，求∠1+∠2+∠3+∠4+∠5+∠6．。

平行线四大模型平行线的判定与性质l、平行线的判定根据平行线的定义，如果平面内的两条直线不相交，就可以判断这两条直线平行，但是，由于直线无限延伸，检验它们是否相交有困难，所以难以直接根据定义来判断两条直线是否平行，这就需要更简单易行的判定方法来判定两直线平行．判定方法l：两条直线被第三条直线所截，如果同位角相等，那么这两条直线平行．简称：同位角相等，两直线平行．判定方法2：两条直线被第三条直线所截，如果内错角相等，那么这两条直线平行．简称：内错角相等，两直线平行，判定方法3：两条直线被第三条直线所截，如果同旁内角互补，那么这两条直线平行．简称：同旁内角互补，两直线平行，如上图：假设∠1=∠2，那么AB∥CD〔同位角相等，两直线平行〕；假设∠1=∠3，那么AB∥CD〔内错角相等，两直线平行〕；假设∠1+ ∠4= 180°，那么AB∥CD〔同旁内角互补，两直线平行〕．另有平行公理推论也能证明两直线平行：平行公理推论：如果两条直线都与第三条直线平行，那么这两条直线也互相平行．2、平行线的性质利用同位角相等，或者内错角相等，或者同旁内角互补，可以判定两条直线平行．反过来，如果两条直线平行，当它们被第三条直线所截，得到的同位角、内错角、同旁内角也有相应的数量关系，这就是平行线的性质．性质1：两条平行线被第三条直线所截，同位角相等．简称：两直线平行，同位角相等性质2：两条平行线被第三条直线所截，内错角相等.简称：两直线平行，内错角相等性质3：两条平行线被第三条直线所截，同旁内角互补．简称：两直线平行，同旁内角互补本讲进阶平行线四大模型模型一“铅笔〞模型点P在EF右侧，在AB、CD内部“铅笔〞模型结论1：假设AB∥CD，那么∠P+∠AEP+∠PFC=3 60°；结论2：假设∠P+∠AEP+∠PFC= 360°，那么AB∥CD.模型二“猪蹄〞模型〔M模型〕点P在EF左侧，在AB、CD内部“猪蹄〞模型结论1：假设AB∥CD，那么∠P=∠AEP+∠CFP；结论2：假设∠P=∠AEP+∠CFP，那么AB∥CD.模型三“臭脚〞模型点P在EF右侧，在AB、CD外部“臭脚〞模型结论1：假设AB∥CD，那么∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP；结论2：假设∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP，那么AB∥CD.模型四“骨折〞模型·点P在EF左侧，在AB、CD外部“骨折〞模型结论1：假设AB∥CD，那么∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP；结论2：假设∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP，那么AB∥CD.稳固练习平行线四大模型证明（1）AE // CF ,求证∠P +∠AEP +∠PFC = 360°.（2）∠P=∠AEP+∠CFP，求证AE∥CF．〔3〕AE∥CF，求证∠P=∠AEP-∠CFP.（4）∠P= ∠CFP -∠AEP,求证AE //CF.模块一平行线四大模型应用例1（1）如图，a∥b,M、N分别在a、b上，P为两平行线间一点，那么∠l+∠2+∠3= ．(2)如图，AB∥CD，且∠A=25°，∠C=45°，那么∠E的度数是．(3)如图，AB∥DE，∠ABC=80°，∠CDE =140°，那么∠BCD= .(4) 如图，射线AC∥BD，∠A= 70°，∠B= 40°，那么∠P= ．练(1)如下图，AB∥CD，∠E=37°，∠C= 20°，那么∠EAB的度数为．(2) 如图，AB∥CD，∠B=30°，∠O=∠C．那么∠C= .例2如图，AB ∥DE ，BF 、 DF 分别平分∠ABC 、∠CDE ，求∠C 、 ∠F 的关系.练如图，AB ∥DE ，∠FBC =n 1∠ABF ，∠FDC =n1∠FDE . (1)假设n =2,直接写出∠C 、∠F 的关系 ； (2)假设n =3，试探宄∠C 、∠F 的关系；(3)直接写出∠C 、∠F 的关系 〔用含n 的等式表示〕.例3如图，AB ∥CD ，BE 平分∠ABC ，DE 平分∠ADC ．求证：∠E = 2 (∠A +∠C ) .练如图，己知AB ∥DE ，BF 、DF 分别平分∠ABC 、∠CDE ，求∠C 、∠F 的关系.例4如图，∠3==∠1+∠2，求证：∠A+∠B+∠C+∠D= 180°．练〔武昌七校2021 -2021 七下期中〕如图，AB⊥BC，AE平分∠BAD交BC于E，AE⊥DE，∠l+∠2= 90°，M、N分别是BA、CD的延长线上的点，∠EAM和∠EDN的平分线相交于点F那么∠F的度数为〔〕．A. 120°B. 135°C. 145°D. 150°模块二平行线四大模型构造例5如图，直线AB∥CD，∠EF A= 30°，∠FGH= 90°，∠HMN=30°，∠CNP= 50°，那么∠GHM= .练如图，直线AB∥CD，∠EFG =100°，∠FGH =140°，那么∠AEF+ ∠CHG= .例6 ∠B =25°，∠BCD=45°，∠CDE =30°，∠E=l0°，求证：AB∥EF．练AB∥EF，求∠l-∠2+∠3+∠4的度数.(1)如图(l)，MA1∥NA n，探索∠A1、∠A2、…、∠A n，∠B1、∠B2…∠B n-1之间的关系．(2)如图(2)，己知MA1∥NA4，探索∠A1、∠A2、∠A3、∠A4，∠B1、∠B2之间的关系．(3)如图(3)，MA1∥NA n，探索∠A1、∠A2、…、∠A n之间的关系．如下图，两直线AB∥CD平行，求∠1+∠2+∠3+∠4+∠5+∠6．。

初中数学：平行线中的几何模型若∥a b ，则∠=∠+∠213a b //，∠=∠+∠MON NOQ 2若∥a b ，则∠+∠+∠=︒123360a b //，∠=∠+∠MON NOQ 2若∥a b ，则∠=∠+∠123a b //，∠=∠∠NOQ MON +2若∥a b ，则∠=∠+∠312 a b //，∠∠∠MON NOQ =+2=∠+∠++∠+∠∠+∠+∠++∠+∠--B B B B M A A A N n n n 121121如图所示，分别过点、-A A A n 121作直线的平行线、-l l l n 121，且、-l l l n 121、∠∠∠-A A A n 121分别分为、，、，、∠∠∠∠∠∠--αβαβαβn n 112211-a l l l b n ////////121 a l //1，l l //12，-l b n //1=∠+∠++∠+∠∠+∠+∠++∠+∠--B B B B M A A A N n n n 121121，则∠+∠+∠++∠+∠=︒-M A A A N n n 180121如图所示，分别过点、-A A A n 121作直线a 的平行线、-l l l n 121，且、-l l l n 121、∠∠∠-A A A n 121分别分为、，、，、∠∠∠∠∠∠--αβαβαβn n 112211-a l l l b n ////////121 a l //1，l l //12，-l b n //1∠+∠+∠++∠+∠=︒-M A A A N n n 180121三角形中的几何模型结论：①∠+∠=∠+∠A B CAD BC AB CD②+>+D A B C结论：①∠=∠+∠+∠AB AC BD CD②+>+、BP CP 分别是BP 是∠ABC 的角平分线，CP 是ACB 的外角平分线，则：1BP 平分、CP 分别是∠ABC 和∠ACB 的外角平分线，则：∠=︒-∠P A 2901BP 平分=AC，=AD AE，∠=BAC ≌∆ABD ACE ∠=∠BAC DAE条件：∆ABC和∆ADE是等边三角形∆ABC≌∆∆ABD ACE ∠=∠BHA CHO≌∆∆ABD ACE=∆SABD21∴=AM AN∴AO平分条件：∆ABC和∆ADE是等边三角形，且B、A、E三线共线结论：①≌∆∆ABD ACE②∠=∠=∠=BOC BAC DAE60≌∆∆ABD ACE∆ABC和∠=︒= BOC OP OC60,常见应用图形等腰直角三角形条件：∆ABC 和∆ADE 是等腰直角三角形 结论：①≌∆∆ABD ACE②=BD CE 且⊥BD CE③连接AO ，AO 平分∠COD证明：证法同等边三角形.正方形条件：正方形ABCD 和正方形AEFG 结论：①≌∆∆ADE ABG②=BG DE 且⊥BG DE ③连接AO ，AO 平分∠BOE证明：证法同等边三角形.顶角相等的等腰三角形条件：∆ABC 和∆ADE 是等腰三角形 且∠=∠=αBAC DAE 结论：①≌∆∆ABD ACE ②∠=αBOC③连接AO ，AO 平分∠BOE证明：证法同等边三角形.60°含30°ABC 是等边三角形，、E 是边BC 上两点，且∠DAE ∆ABC 是等边三角形，≌∆∆ACF ABD在条件：=AB AC ，∠=︒BAC 120，条件：等腰∆ABCBAC90，Rt中，∠=︒D、E是边BC上两点，且∠DAE常见应用图形90°含45°条件： E 、F 是正方形ABCD 的边BC 、CD上的点，且∠=︒EAF 45 结论：①=+EF BE DF②∆CEF 的周长等于正方形边长的2倍③若⊥AH EF ,则=AH AB ④=+∆∆∆S S S AEF ABE ADF证明：如图所示，延长EB 至点M ，使BM =DF ，连接AM四边形ABCD 是正方形 ∴AB =AD ，∠D =∠ABC =90° ∴∠ABM =90° BM =DF≌∴∆∆ABM ADF (SAS)∴=AM AF ,∠=∠BAM DAF ∴=AM AF，∠=︒∠=︒BAD EAF 9045 ∴∠+∠=︒BAE DAF 45∴∠+∠=︒BAE BAM 45,即∠=︒MAE 45 ≌∴∆∆MAE FAE (SAS) =+==+++=++∴==+∆BC CD BCCE BE DF CF C CE EF CF EF EM BE DFCEF 2==∆∆S S ME EF AEM AEF ,∴=AB AH 又=∆∆S S ABM DAF ∴=+∆∆∆S S S AEF ABE ADF90°含45°条件： E 、F 是正方形ABCD 的边CB 、DC延长线上的点，且∠=︒EAF 45 结论：①=-EF DF BE②∆CEF 的周长等于DF 的2倍 ③若⊥AH EF ,则=AH AB ④=-∆∆∆S S S AEF ADF ABE证明： 证法同上.条件：⊥AB BD ,⊥DE BD ,⊥AC =AC CE⊥AB BD ,⊥DE BD ,⊥AC ⊥AB BE ,⊥DE BD ,⊥AC BD 且=AB BEA∠=αDCE∠=αA B∠=∠ABC E AFD=∠=∠=α结论：①≌∆ABCDE CE=ABE ACD EDF=∠=∠BEABC BED;②≌∆ABC 和△ADE 是等腰直角三角形，连接BE 、CD ，⊥AH BE ,延长交CD 于点M ===AQ HE AP BH MQ MP ,,≌∆∆CPM DQM 条件：已知正方形ABCD 和AEFG ，连接BG 、DE 是DE 中点，延长BG 于点H①⊥AH BG ；②AM BG 2=1；=AD AB =，∠+∠=︒∠∠DAN BAH DAN ABH 90条件：已知AB=AC，AD=AE，连接BG DE，∠+∠=︒BAC DAE180，M DE中点中，点D 是BC 的中点AD 到E ，使DE =AD ABD ≌△ECD ；②AB //ABC 中，点D 是BC 的中点，AC 边上任意一点 ED 到F ，使DF =DE BDF ≌△CDE ；②BF //CE条件：如图，l l //12，点D 是BC AD 交l 2于点E ABD ≌△ECD l l //12∠=∠ADB EDC条件：已知∠=∠12，D是OAOE OD，连接OB上取=条件：已知∠=∠DC OC12，⊥方法：延长DC交OB于点EOCD OCE≌∆//CD OB12∠=∠原理说明：两点之间，线段最短原理说明：①轴对称的性质②两点之间，线段最短①轴对称的性质②两点之间，线段最短①轴对称的性质②两点之间，线段最短原理说明：①轴对称的性质②垂线段最短原理说明：①平移的性质②两点之间，线段最短原理说明：①平移的性质；②轴对称的性质；③两点之间，线段最短三角形两边之差小于第三边问题描述：如图，在l上找一点P，使①轴对称的性质②三角形两边之差小于第三边①绝对值的非负性线段垂直平分线上的点到线段两端点【总结】轴对称辅助线作法——作点关于线的对称点，连接另一点.。

专题03 平行线四大模型（知识解读）【专题说明】历年中考考试中，有不少题目都考查了平行线的性质及应用，现汲取四大模型，供同学们赏析，希望能到达指导学习之目的。

【方法技巧】模型一“铅笔”模型点P在EF右侧，在AB、CD内部“铅笔”模型结论1：若AB∥CD，则∠P+∠AEP+∠PFC=3 60°结论2：若∠P+∠AEP+∠PFC= 360°，则AB∥CD.模型二“猪蹄”模型（M模型）点P在EF左侧，在AB、CD内部“猪蹄”模型结论1：若结论2：若∠P=∠AEP+∠CFP，则AB∥CD.模型三“臭脚”模型点P在EF右侧，在AB、CD外部“臭脚”模型结论1：若AB∥CD，则∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP；结论2：若∠P=∠AEP-∠CFP或∠P=∠CFP-∠AEP，则AB∥CD.模型四“骨折”模型·点P在EF左侧，在AB、CD外部“骨折”模型结论1：若AB∥CD，则∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP；结论2：若∠P=∠CFP-∠AEP或∠P=∠AEP-∠CFP，则AB∥CD.【典例分析】【模型1 “铅笔”模型】【典例1】如图，直线a∥b，点M、N分别在直线a、b上，P为两平行线间一点，那么∠1+∠2+∠3等于（）A．360°B．300°C．270°D．180°【变式1-1】把一块等腰直角三角尺和直尺按如图所示的方式放置，若∠1＝32°，则∠2的度数为（）A．20°B．18°C．15°D．13°【典例2】问题情境：（1）如图1，AB∥CD，∠BAP＝120°，∠PCD＝130°，求∠APC的度数．（提示：如图2，过P作PE∥AB）问题迁移：（2）如图3，AD∥BC，点P在射线OM上运动，当点P在A、B两点之间运动时，∠ADP＝α，∠PCB＝β，α、β、∠DPC之间有何数量关系？请说明理由；（3）在（2）的条件下，如果点P在A、B两点外侧运动时（点P与点A、B、O三点不重合），请你直接写出α、β、∠DPC之间的数量关系．（提示：三角形内角和为180°）【变式2-1】已知，AB∥CD，试解决下列问题：（1）如图1，∠1+∠2＝；（2）如图2，∠1+∠2+∠3＝；（3）如图3，∠1+∠2+∠3+∠4＝；（4）如图4，试探究∠1+∠2+∠3+∠4+…+∠n＝．【变式2-2】如图，已知BQ∥GE，AF∥DE，∠1＝50°．（1）求∠AFG的度数；（2）若AQ平分∠F AC，交BC于点Q，且∠Q＝15°，求∠ACB的度数．【模型2 “猪蹄”模型（M模型）】【典例3】【问题背景】同学们，观察小猪的猪蹄，你会发现一个熟悉的几何图形，我们就把这个图形的形象称为“猪蹄模型”，猪蹄模型中蕴含着角的数量关系．【问题解决】（1）如图1，AB∥CD，E为AB、CD之间一点，连接AE、CE．若∠A＝42°，∠C＝28°．则∠AEC＝．【问题探究】（2）如图2，AB∥CD，线段AD与线段BC交于点E，∠A＝36°，∠C ＝54°，EF平分∠BED，求∠BEF的度数．【问题拓展】（3）如图3．AB∥CD，线段AD与线段BC相交于点G，∠BCD＝56°，∠GDE＝20°，过点D作DF∥CB交直线AB于点F，AE平分∠BAD，DG平分∠CDF，求∠AED的度数．【变式3-1】如图所示是汽车灯的剖面图，从位于O点灯发出光照射到凹面镜上反射出的光线BA，CD都是水平线，若∠ABO＝α，∠DCO＝60°，则∠BOC的度数为（）A．180°﹣αB．120°﹣αC．60°+αD．60°﹣α【变式3-2】学习完平行线的性质与判定之后，我们发现借助构造平行线的方法可以帮我们解决许多问题．（1）小明遇到了下面的问题：如图1，l1∥l2，点P在l1，l2内部，探究∠A，∠APB，∠B的关系，小明过点P作l1的平行线，可得∠APB，∠A，∠B之间的数量关系是：∠APB＝．（2）如图2，若AC∥BD，点P在AC，BD外部，∠A，∠B，∠APB的数量关系是否发生变化？请写出证明过程．【变式3-3】平面内的两条直线有相交和平行两种位置关系．（1）如图1，若AB∥CD，点P在AB、CD外部，则有∠B＝∠BOD，又因∠BOD是△POD的外角，故∠BOD＝∠BPD+∠D．得∠BPD＝∠B﹣∠D．将点P移到AB、CD内部，如图2，以上结论是否成立？若成立，说明理由；若不成立，则∠BPD、∠B、∠D 之间有何数量关系？请证明你的结论；（2）在如图2中，将直线AB绕点B逆时针方向旋转一定角度交直线CD于点Q，如图3，则∠BPD、∠B、∠D、∠BQD之间有何数量关系？（不需证明）；（3）根据（2）的结论求如图4中∠A+∠B+∠C+∠D+∠E的度数．【模型3“锯齿”模型】【典例4】如图，点P在直线CD上，∠BAP+∠APD＝180°，∠1＝∠2．求证：∠E＝∠F．【变式4-1】2022北京冬奥会掀起了滑雪的热潮，很多同学纷纷来到滑雪场，想亲身感受一下奥运健儿在赛场上风驰电掣的感觉，但是第一次走进滑雪场的你，学会正确的滑雪姿势是最重要的，正确的滑雪姿势是上身挺直略前倾，与小腿平行，使脚的根部处于微微受力的状态，如图所示，AB∥CD，如果人的小腿CD与地面的夹角∠CDE＝60°，你能求出身体BA与水平线的夹角∠BAF的度数吗？若能，请你用两种不同的方法求出∠BAF 的度数．【变式4-2】如图已知：∠1＝∠2，请再添加一个条件，使AB∥CD成立，并写出证明过程．【变式4-3】如图（a），已知∠BAG+∠AGD＝180°，AF、EF、EG是三条折线段．（1）若∠E＝∠F，如图（b）所示，求证：∠1＝∠2；（2）根据图（a），写出∠1+∠E与∠2+∠F之间的关系，不需证明．专题03 平行线四大模型（知识解读）【专题说明】历年中考考试中，有不少题目都考查了平行线的性质及应用，现汲取四大模型，供同学们赏析，希望能到达指导学习之目的。

平行线模型一、猪蹄型（在拐点作平行线，利用内错角倒角）已知：AB//CD，求证：∠B+∠D=∠E.证明：过点E作MN//AB.∠MN//AB（辅助线）.∠∠B=∠1（两直线平行，内错角相等）.∠MN//AB（辅助线），AB//CD（已知）∠MN//CD（平行于同一直线的两直线互相平行）∠∠2=∠D（两直线平行，内错角相等）∠∠1+∠2=∠BED（等式性质）∠∠B+∠D=∠BED（等量代换）结论：朝左的角之和=朝右的角之和二、铅笔型（在拐点作平行线，利用同旁内角倒角）解：（1）∵AB∥CD（已知）∴∠1+∠2=180°（两直线平行，同旁内角互补）（2）过点E作一条直线EF平行于AB，∵AB∥EF，AB∥CD（已知）∴CD∥EF（平行于同一条直线的两条直线平行）∴∠1+∠AEF=180°，∠FEC+∠3=180°（两直线平行，同旁内角互补）∵∠AEF+∠FEC=∠AEC，∠1+∠AEF+∠FEC+∠3=360°（等式性质）∴∠1+∠2+∠3=360°（等量代换）（3）过点E、F作EG、FH平行于AB，∵AB∥CD（已知）∴AB∥EG∥FH∥CD（平行于同一条直线的两条直线平行）∴∠1+∠AEG=180°，∠GEF+∠EFH=180°，∠HFC+∠4=180°（两直线平行，同旁内角互补）∵∠AEG+∠GEF=∠AEF，∠EFH+∠HFC=∠EFC，∠1+∠AEG+∠GEF+∠EFH+∠HFC+∠4=540°（等式性质）∴∠1+∠2+∠3+∠4=540°（等量代换）（4）根据上述规律，显然作（n-2）条辅助线，运用（n-1）次两条直线平行，同旁内角互补．即可得到n组同旁内角，n个角的和是180（n-1）°．三、前扬角型（在拐点作平行线，利用内错角倒角）∠B=∠E+∠C过点E作GF//AB∵AB∥CD（已知）∴GF∥CD（平行于同一条直线的两条直线平行）∴∠B=∠BEF，∠C=∠CEF（两直线平行，内错角相等）.∵∠BEF=∠BEC+∠CEF（等式性质）∴∠B=∠BEC+∠C（等量代换）四、后翻角型（在拐点作平行线，利用内错角倒角）∠C=∠E+∠B过点E作GF//AB∵AB∥CD（已知）∴GF∥CD（平行于同一条直线的两条直线平行）∴∠B=∠BEF，∠C=∠CEF（两直线平行，内错角相等）.∵∠CEF=∠BEF+∠CEB（等式性质）∴∠C=∠B+∠CEB（等量代换）五、综合型（在拐点作平行线，利用平行性质倒角）∠B+∠E-∠D=180°CD//EF，AB//GF→∠1+∠2=∠ABC。

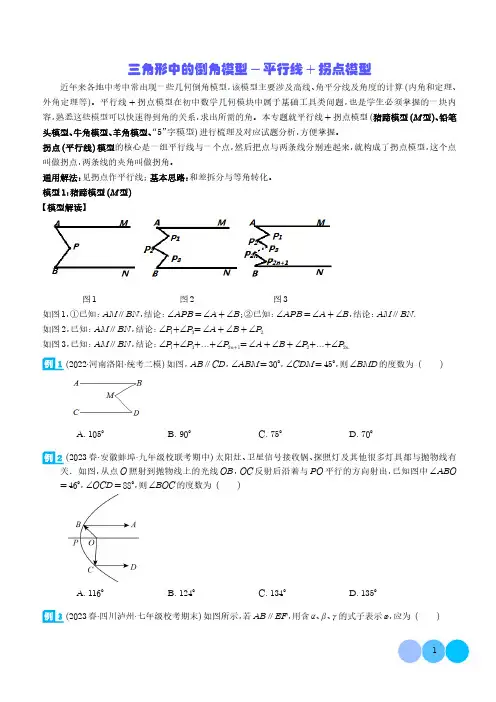

三角形中的倒角模型之平行线+拐点模型近年来各地中考中常出现一些几何倒角模型，该模型主要涉及高线、角平分线及角度的计算(内角和定理、外角定理等)。

平行线+拐点模型在初中数学几何模块中属于基础工具类问题，也是学生必须掌握的一块内容，熟悉这些模型可以快速得到角的关系，求出所需的角。

本专题就平行线+拐点模型(猪蹄模型(M型)、铅笔头模型、牛角模型、羊角模型、“5”字模型)进行梳理及对应试题分析，方便掌握。

拐点(平行线)模型的核心是一组平行线与一个点，然后把点与两条线分别连起来，就构成了拐点模型，这个点叫做拐点，两条线的夹角叫做拐角。

通用解法：见拐点作平行线；基本思路：和差拆分与等角转化。

目录例题讲模型模型1.猪蹄模型(M型与锯齿型)模型2.铅笔头模型模型3.牛角模型模型4.羊角模型模型5.蛇形模型(“5”字模型)习题练模型例题讲模型模型1.猪蹄模型(M型与锯齿型)先说说这个名字的由来，为什么叫猪蹄模型呢？因为它长得像猪蹄，也有叫M模型或锯齿模型的，都是根据外形来取的，只要你喜欢，叫什么都无所谓，掌握其中的核心才是关键。

①注意：拐角为左右依次排列；②若出现不是依次排列的，应进行拆分。

图1图2图3条件：如图1，①已知：AM∥BN，结论：∠APB=∠A+∠B；②条件：∠APB=∠A+∠B，结论：AM∥BN.证明：如图1，过点P作PQ∥AM，∵PQ∥AM，AM∥BN，∴PQ∥AM∥BN，∴∠A=∠APQ，∠B=∠BPQ，∴∠A+∠B=∠APQ+∠BPQ=∠APB，即：∠APB=∠A+∠B．条件：如图2，已知：AM∥BN，结论：∠P1+∠P3=∠A+∠B+∠P2.证明：根据图1中结论可得，∠A+∠B+∠P2=∠P1+∠P3，条件：如图3，已知：AM∥BN，结论：∠P1+∠P3+...+∠P2n+1=∠A+∠B+∠P2+...+∠P2n.证明：由图2的规律得，∠A+∠B+∠P2+⋯+P2n=∠P1+∠P3+∠P5+⋯+∠P2n+11.(2024·山西·二模)如图是一种卫星接收天线的轴截面示意图，卫星波束AB与DC平行射入接收天线，经反射聚集到焦点O处，若∠ABO=38°，∠DCO=45°，则∠BOC的度数为()A.90°B.83°C.76°D.73°2.(2024九年级下·辽宁·学业考试)如图，AB∥CD，AE=EF,∠A=25°,∠EFC=130°，则∠C的度数为．3.(2023春·河南驻马店·九年级专题练习)已知AB∥CD，∠EAF=13∠EAB，∠ECF=13∠ECD，若∠E=66°，则∠F为()A.23°B.33°C.44°D.46°4.(2023·广东深圳·校联考模拟预测)北京冬奥会掀起了滑雪的热潮，谷爱凌的励志故事也激励着我们青少年，很多同学纷纷来到滑雪场，想亲身感受一下奥运健儿在赛场上风驰电掣的感觉，但是第一次走进滑雪场的你，如果不想体验人仰马翻的感觉，学会正确的滑雪姿势是最重要的，正确的滑雪姿势是上身挺直略前倾，与小腿平行，使脚的根部处于微微受力的状态，如图所示，AB∥CD，当人脚与地面的夹角∠CDE=60°时，求出此时上身AB与水平线的夹角∠BAF的度数为()A.60°B.45°C.50°D.55°5.(23-24七年级下·广东云浮·期末)小明学习了角平分线的定义以及平行线的判定与性质的相关知识后，对角之间的关系进行了拓展探究．如图，直线AB∥CD，直线AC是直线AB，CD的第三条截线，AK，CK分别是∠BAC，∠DCA的平分线，并且相交于点K．问题解决：(1)∠BAC，∠DCA的平分线AK，CK所夹的∠K的度数为；问题探究：(2)如图2，∠BAK，∠DCK的平分线相交于点K1，请写出∠AK1C与∠AKC之间的等量关系，并说明理由；拓展延伸：(3)在图3中作∠BAK1，∠DCK1的平分线相交于点K，作∠BAK2，∠DCK2的平分线相交于点K3，依此类推，作∠BAK2023，∠DCK2023的平分线相交于点K2024，求出∠K2024的度数．6.(2024·上海·八年级校考期中)已知，直线AB∥CD。

平行线模型：平面线模型平行线模型: 平面线模型1. 简介平行线模型（Parallel Line Model）是一种常用的几何模型，在数学和物理学中被广泛应用。

它描述了平面上两条平行直线之间的关系，通过这种模型可以解决许多复杂的几何问题。

2. 基本原理平行线模型基于以下几个基本原理：- 平行线定义：两条直线如果在同一个平面内，且永远不会相交，那么它们被称为平行线。

- 平行线性质：平行线具有许多重要的性质，例如它们之间的距离始终保持相等。

- 平行线的判定：通过不同的几何定律和定理，我们可以判定两条直线是否平行。

3. 应用领域平行线模型在几何学和物理学中都有广泛的应用。

下面是几个典型的应用领域：- 平行线的性质研究：通过平行线模型，我们可以研究平行线的性质，例如它们之间的夹角、交点的位置等。

- 几何图形的构建：通过平行线的特性，我们可以构建各种几何图形，例如平行四边形、梯形等。

- 物理学中的模型建立：在物理学中，平行线模型可以用于建立精确的物理模型，例如电路中的平行导线模型。

4. 应用举例4.1 平行线的性质研究假设有两条平行线AB和CD，通过平行线模型我们可以得出以下结论：- 线段AB和CD之间的距离始终相等。

- 角ACD和角BDC之和为180度。

4.2 几何图形的构建通过平行线模型，我们可以构建各种几何图形：例如，如果有一组平行线AB、CD和EF，我们可以利用平行线的特性构建一个平行四边形，其中AB和CD为对边，EF为其他两条边。

4.3 物理学中的模型建立在电路中，通过平行线模型可以建立平行导线的简化模型。

这个模型可以帮助我们计算电阻、电流等物理量，从而更好地理解和分析电路的行为。

5. 总结平行线模型是一种简单而重要的几何模型，通过它我们可以研究平行线的性质，构建各种几何图形，并在物理学中建立模型。

熟练掌握这个模型可以帮助我们解决许多复杂的几何和物理问题。
